成型作业程序
成型机生产作业指导书
2. 作前准备工作
2.1 作业前清洁工作台面、模具由绿色变成红色时便可开始作业.
3. 操作规程
3.1 首先启动马达,再把自动按钮按成手动按钮,开模、关模.检查机台的稳定性,然后按洗料按钮,把料嘴里面的残渣废料情况清洗干净,并且按螺旋按钮将料加到最高计量.
3.2 用左手把放置好线材的模具推至预定位置,把手动按钮变成自动按钮,双手按绿色自动关模, 射料,能自动开模,作业完成,继续以上过程,即一个循环过程.
3.3 当在操作过程中,发现模具没推到位,紧急情况时,应立即启动红色按钮装置,机台上升后,才能 进行处理(红色按钮为安全装置),严禁将手或其他物品伸入正在合模的模具中.
4. 注意事项:
4.1 在合模状态下,按顺序关马达、电热开关、电源开关，待机台冷却时,清理不良品,并及时交给 班长或技术员处理.
4.2 清扫成型机,工作台面及周围卫生,摆放好工具、模具、夹具等物品.
4.3 与另班作业员交接当班品质状况,机台模具有无异常等所需注意事项,交接清楚后方可离开工作岗位.
冷压成型加工安全作业流程
冷压成型加工安全作业流程在工业生产中，冷压成型加工是一项常见且重要的工艺。
然而，这项工作如果操作不当，可能会引发严重的安全事故，给工人的生命安全和企业的财产造成巨大损失。
因此，制定一套科学、完善且严格执行的冷压成型加工安全作业流程至关重要。
一、作业前的准备工作1、设备检查在每次开机前，必须对冷压成型设备进行全面的检查。
检查内容包括但不限于：电气系统是否正常，有无漏电现象；液压系统是否稳定，有无泄漏；模具是否安装牢固，有无损坏或磨损；各传动部件是否灵活，润滑是否良好等。
如发现任何问题，必须及时维修或更换，确保设备处于良好的运行状态。
2、个人防护用品的配备操作人员必须正确佩戴个人防护用品，如安全帽、防护眼镜、耳塞、防护手套、工作服、安全鞋等。
这些防护用品能够有效地保护操作人员的身体免受伤害。
3、工作环境的整理保持工作区域的整洁和有序，清理掉无关的物品和杂物，确保通道畅通无阻。
同时，要检查工作区域的照明是否充足，通风是否良好。
4、原材料的准备根据生产任务，准备好所需的原材料，并确保其质量符合要求。
原材料的摆放要整齐，便于取用，同时要防止其倒塌伤人。
二、开机与调试1、按照设备操作规程，依次开启电源、液压系统等设备。
在开机过程中，要密切关注设备的运行状态，倾听是否有异常声音。
2、进行设备的调试，包括调整压力、行程、速度等参数。
调试过程中，要由专人负责，其他人员不得随意操作设备。
3、对模具进行预热，以防止在加工过程中因温度差异导致模具损坏或产品质量问题。
三、装夹与定位1、将待加工的工件正确地装夹在模具上，确保装夹牢固，不会在加工过程中发生松动或脱落。
2、对工件进行精确的定位，保证加工的精度和质量。
四、操作过程中的注意事项1、操作人员要集中精力，不得在操作过程中聊天、打闹或做与工作无关的事情。
2、严禁将手或身体的其他部位伸入模具闭合区域内，以防发生挤压事故。
3、在设备运行过程中，如发现异常情况，如异常声音、异味、振动等，应立即停机检查，排除故障后方可继续运行。
成型作业指导书
成型作业指导书
1.目的：为规范成型操作，确保本工序产品符合要求。
2.范围:适应本公司裁断，成型工序。
3.职责：在生产技术厂长领导下，成型车间负责本过程的控制，操
作工人按操作规程严格工艺操作。
4.裁断：质量标准
裁断公差宽度为5mm，角度为0.5度。
帘布必须摆放平整，无折子、无杂质、无劈缝，无胶豆等质量问题。
操作工必须按照施工标准严格操作角度宽度要符合施工标准。
5.成型：
（1）工艺条件：风压0.4-0.8Mpa
（2）质量标准：成型筒宽度，项点周长务必正确，内面胶贴附不得折皱，对正中心，帘子线贴符对齐标线，确保帘线无折子，
无漏白，无杂物，无断线，无胶豆等问题，各层方向相反，
接头无脱开，接头压线为5-7根，钢丝圈放上下左右必须对
正并压实，帘线接头一定要错开。
胎面胶贴符对正中心线。
胎面接头要接平不要过大或过小并压实，把成好的胎胚挂在
架车上不得落地。
成型标准作业01
批准：
品管部：
成型操作标准—定点
操作步骤说明： 右手持圆规，左手持半成品，允许误 差范围：±1mm。鞋头、后跟高低定 位按工艺标准制定。
质量标准说明： 1.点需清晰可见； 2.左右脚高度需一致。
批准：
品管部：
技术部：
制定：IE部
成型操作标准—画线
操作步骤说明： 1. 画线机的压力2Kg/cm2。 2. 画线时鞋面需放正，前后的压力要均匀，面底一对一画线。 3. 按紧先画鞋头，然后放画线机上，脚气门脚踏，压 杆下压， 右手持画线笔从鞋头沿鞋底边沿画一圈。 4. 画线落笔为45°角度。 5. 两次或两次以上画线，线与线要交接，不可以出现断线或有 落差现象。
批准：
品管部：
技术部：
制定：IE部
成型操作标准—打粗
操作步骤说明： 1. 双手拿半成品，放到吸尘器中进行。沿 画线（含线迹）以下部位表层全部打出露 出底部纤维。
质量标准说明： 1. 打粗要依划线弧度作业，绝不可超过线 位。 2. 打粗要求只将真皮表面、PU漆等磨掉即 可，且不能磨穿皮料及将车缝线磨断。
批准：
品管部：
技术部：
制定：IE部
成型操作标准—一次底胶
操作步骤说明： 1. 左手拿大底，右手拿排刷粘取胶水，由内向外、由底向上均 匀涂刷。 2. 普通烘箱温度：含MD底55±5℃，不含MD底60±5℃，时间 5-6分钟；红外线烘箱温度：55-65℃；时间3分-3分30秒。 （实物表面温度为准，测量点在出口处以内15cm,大底的前掌 1/3处测量为准。）
批准：
品管部：
技术部：
制定：IE部
成型操作标准—刷中衬胶

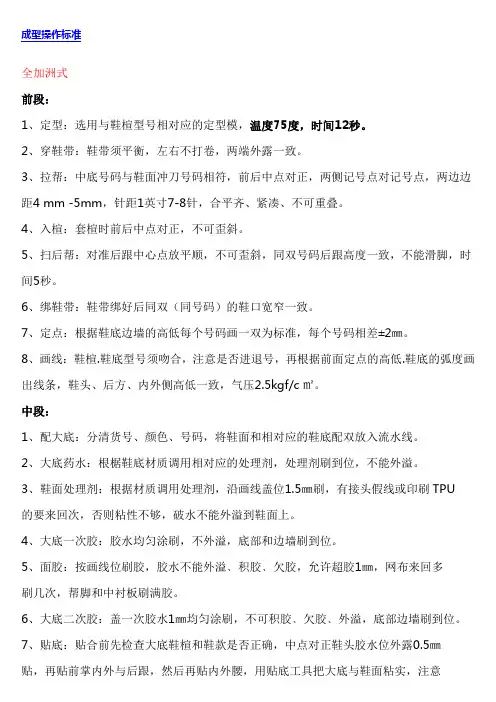

成型操作作业标准
成型操作标准全加洲式前段：1、定型：选用与鞋楦型号相对应的定型模，温度75度，时间12秒。
2、穿鞋带：鞋带须平衡，左右不打卷，两端外露一致。
3、拉帮：中底号码与鞋面冲刀号码相符，前后中点对正，两侧记号点对记号点，两边边距4 mm -5mm，针距1英寸7-8针，合平齐、紧凑、不可重叠。
4、入楦：套楦时前后中点对正，不可歪斜。
5、扫后帮：对准后跟中心点放平顺，不可歪斜，同双号码后跟高度一致，不能滑脚，时间5秒。
6、绑鞋带：鞋带绑好后同双（同号码）的鞋口宽窄一致。
7、定点：根据鞋底边墙的高低每个号码画一双为标准，每个号码相差±2㎜。
8、画线：鞋楦.鞋底型号须吻合，注意是否进退号，再根据前面定点的高低.鞋底的弧度画出线条，鞋头、后方、内外侧高低一致，气压2.5kgf/c㎡。
中段：1、配大底：分清货号、颜色、号码，将鞋面和相对应的鞋底配双放入流水线。
2、大底药水：根椐鞋底材质调用相对应的处理剂，处理剂刷到位，不能外溢。
3、鞋面处理剂：根据材质调用处理剂，沿画线盖位1.5㎜刷，有接头假线或印刷TPU的要来回次，否则粘性不够，破水不能外溢到鞋面上。
4、大底一次胶：胶水均匀涂刷，不外溢，底部和边墙刷到位。
5、面胶：按画线位刷胶，胶水不能外溢﹑积胶﹑欠胶，允许超胶1㎜，网布来回多刷几次，帮脚和中衬板刷满胶。
6、大底二次胶：盖一次胶水1㎜均匀涂刷，不可积胶﹑欠胶﹑外溢，底部边墙刷到位。
7、贴底：贴合前先检查大底鞋楦和鞋款是否正确，中点对正鞋头胶水位外露0.5㎜贴，再贴前掌内外与后跟，然后再贴内外腰，用贴底工具把大底与鞋面粘实，注意（按画线贴，前头后方不可歪斜，鞋底边墙不可卷边）8、压底：选用正确的压底模，机台压力35-40公斤，压着时间9秒。
9、冷定型：检查是否开胶，然后放入冷冻箱，冷冻箱的转速300转，时间2-3分钟，温度-8℃。
后段：1、解鞋带：鞋带解松到第三至四孔。
2、脱楦：鞋子放在脱楦机上，两手按住前掌部位，踩踏板不宜用力过大，以免把鞋口拔坏，脱好后的鞋子不可变形。
注塑车间生产作业流程图
OK
提报模具维修 NG
确认模具状况3分钟 模具至机台边5分钟 连接冷却水嘴10分钟
材料准备
提前一工作日领料 配料/配色5分钟 依材料提前2-4H烘干 量产中持续供料
程序准备
机台准备
机台提前20分预热 顶针等各项功能提前确认
成型工艺 卡 作业指导
上模
开机生产
录入工艺参数2分钟 抽芯调试2分钟 开机调试10分钟 产品外观自检
首件送检
优化工艺参数30分钟 工艺卡更新 参数录入电脑
成型优化 制程巡查
设备定期保养/记录 模具定期清洁/润滑
自检/包装
NG
不合格品处理 OK 提前关闭料斗闸门 提前准备待换模具/工具 清洁模具表面并防锈5分钟 合上模具吹去水2分钟 拆除模具5分钟 模具送模具仓库
吊车下降装模2分钟 模厚调整3分钟 安装压板10分钟 慢速开模检查2分钟 水管/油管5分钟 抽芯/模温机10分钟 机械手调整10分钟
清洁模具分型面2分钟 导柱滑块加润滑油2分钟 顶针弹簧加润滑油2分钟
模具检查 配套连接
人员调度
Hale Waihona Puke 模具保养依批导书 即时培训
清洗料管
料管清洗准备 清洗料管30分钟
包装材料 准备
入库
模具故障维修 模具毛边维修
末件NG 末件OK
下模 PMC统计
《8纸板的创想——成型方法》作业设计方案-初中美术人美版八年级上册
《纸板的创想——成型方法》作业设计方案（第一课时）一、作业目标本作业设计旨在通过纸板成型方法的实践操作，培养学生的美术创作能力、动手实践能力及空间想象能力，让学生在制作过程中理解并掌握纸板的基本成型技巧，并能够独立运用这些技巧进行创意制作。
二、作业内容作业内容主要包括纸板材料的选取、设计构想、剪裁、折叠、粘贴等步骤。
1. 纸板材料的选择：学生需根据创作主题选择合适的纸板材料，如硬质纸板、彩色卡纸等。
2. 设计构想：学生需根据所学知识，结合个人创意，设计出自己的作品构想，并绘制草图。
3. 剪裁与折叠：学生需按照草图进行剪裁，并运用折叠技巧使纸板形成立体结构。
4. 粘贴与固定：学生需使用胶水或双面胶等工具，将剪裁和折叠好的部分固定在一起，形成完整的作品。
三、作业要求作业要求如下：1. 作品主题明确，构思新颖，具有创意性。
2. 纸板材料选择得当，色彩搭配合理。
3. 剪裁、折叠、粘贴等步骤操作规范，作品结构稳固。
4. 作品造型美观，符合设计构想，具有一定的艺术表现力。
5. 作品需注明作者姓名、班级和日期。
四、作业评价作业评价将从以下几个方面进行：1. 创意性：作品是否具有新颖的构思和创意。
2. 技术性：作品是否规范地完成了剪裁、折叠、粘贴等步骤。
3. 艺术性：作品是否美观，具有一定的艺术表现力。
4. 完整性：作品是否完整地体现了设计构想。
五、作业反馈作业反馈将采取教师评价、同学互评及自我评价相结合的方式。
教师评价将侧重于学生在制作过程中的表现及作品的优缺点；同学互评将帮助学生了解他人的看法及优点；自我评价将帮助学生反思自己的制作过程及成果，以便更好地提升自己的美术创作能力。
通过本作业设计的实施，学生将能够在实践中掌握纸板成型方法，提高美术创作能力及动手实践能力，同时也能在创作过程中体验到美术学习的乐趣，培养空间想象能力和审美能力。
教师需根据学生的实际情况，适时调整作业设计，以更好地满足学生的学习需求。
作业设计方案（第二课时）一、作业目标本节课的作业设计旨在加深学生对纸板成型方法的理解，培养其动手操作能力，并通过创作过程提升学生的创新意识和美术鉴赏能力。
成型机作业指导书
1.0目的
为了成形机操作的安全及规范管理。
2.0适用范围
适用本公司成形机。
3.0运作操作程序
3.1操作方法：
3.1.1将主电源打开。
3.1.2开动真空成形机的操作电源(按入ON)，手动开电炉开头的同时确定各电流
调节。
3.1.3确定真空成型机的气压(0.6MPA以上)。
3.1.4安装模具，并进行宽度调整，下闸，上压片的调整。
3.1.5设定各时间制。
3.1.6确定真空泵的压力表上升后打开开关。
3.1.7根据手动开关来确定速度，旋转是否正常。
3.1.8胶片以手动来安装，对准拖链人口，按动点动拉片钮。
3.1.9将电炉下降，真空成型机起动，胶片加热而成型，自动运转。
4.1停止操作程序
4.1启动手动气阀炉体上升后，停止自动运转。
4.2转换成手动运转。
4.3将电炉电源开关按入(OFF)。
4.4将真空泵开关按入(OFF)
o
4.5将操作电源总开关(OFF)
o
4.6将主电源打到(OFF)
o
4.2注意事项
5.1运作时，请勿将手放置模盘上或须用上架模成形运作时，身体应离开机器。
5.2运作时，请勿将手放在切片刀闸上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.目的：建立成型生產流程規範，以確保流程順暢及產品品質，將生管開出之派工單，在業務與客戶的要求出貨日
前完成順利出貨。
2.範圍：成型生產過程中各工序作業之管制。
3.權責：
3.1生產計劃：生管、成型主管
3.2生產作業：現場主管幹部、所有作業員
3.3品檢：品管
3.4包裝入庫：包裝員
4.定義：無
5.作業內容：
5.1流程圖：如附件1
5.2 生產計劃：本單位主管依據生管排定之「生產進度表」安排各組生產，詳情參照「生產進度控制程序」。
5.3 領料：
5.3.1依據「生產指令表」核對「派工發料單」之數量、物料是否相符。
5.3.2依據生管開出生產之計劃「成型派工領料單」領料
5.3.3領料作業時與倉庫對點清楚，且開立「生管領料單」雙方簽名，並上帳于「進出庫狀況表」上。
5.4生產作業：
5.4.1備料：按生管之計劃表安排楦頭回轉與數量，按楦頭數量相應之鞋面，中底，大底備好在生產線上，將所備楦頭數量及鞋面數量按時間完填寫在看板牌上。
5
5.4.2 中底整型:具體參照「中底整型作業指導書」
5.4.3穿鞋帶：取綁好塑扣之鞋帶穿進，用鞋帶穿進眼織帶中，將鞋舌壓在下面。
5.4.4中底點膠：具體參照「楦頭貼中底作業指導書」。
5.4.5刷鞋面、中底、白膠：具體參照「鞋面刷白膠作業指導書」。
5.4.6拉幫：具體參照「車拉幫作業指導書」。
5.4.7縮頭:具體參照「縮頭車作業指導書」。
5.4.8鞋面蒸濕：具體參照「鞋面蒸濕機作業指導書」。
5.4.9入楦：具體參照「入楦作業指導書」。
5.4.10 攀前幫：具體參照「攀前幫作業指導書」。
5.4.11攀中幫：具體參照「腰幫作業指導書」。
5.4.12綁鞋帶：將穿好鞋帶之半成品鞋套入綁鞋帶的護舌片內(將鞋舌露在外面)，并打結
5.4.13攀後幫：具體參照「後幫作業指導書」。
5.4.14烘後跟:具體參照「後跟加熱作業指導書」、
5.4.15壓鐵板燒：具體參照「壓鐵板燒作業指導書」、
5.4.16氣密式蒸濕：具體參照「氣密式蒸濕機作業指導書」。
5.4.17加硫:具體參照「真空加硫機作業指導書」。
5.4.18吸集砂布環帶磨平：具體參照「吸集砂布環帶磨平作業指導書」
5.4.19配大底：依據鞋面半成品配備應之大底排放在輸送帶上。
.
5.4.20劃線：具體參照「劃線機作業指導書」。
5.4.21UV照射：具體參照「UV照射作業指導書」。
5.4.22洗藥水：具體參照「洗藥水作業指導書」
5.4.23吸集塵修粗：具體參照「吸集塵修粗機作業指導書」。
5.4.24鞋面吹灰：將打過粗之鞋子用氣槍吹幹凈配雙在工作臺上。
5.4.25配大底，放鞋子：從輸送帶上輕拿成雙鞋子，正確的流水編號放置於中段擦膠的輸送帶上(將UV照射畢之大底按順序排放整齊) ，具體參照「烘箱作業指導書」
5.4.26擦膠：具體參照「擦膠作業指導書」。
5.4.27貼底：具體參照「貼底作業指導書」。
5.4.28萬能壓：具體參照「萬能壓底機作業指導書」。
5.4.29除膠：左手拿鞋子，右手拿除膠機由鞋頭至後跟再至鞋頭沿大底邊緣將膠線高的部份膠除幹凈，
操作時須用力均勻不可將鞋面或MD大底除破。
5.4.30 洗清潔整理：左手拿鞋子，右手拿擦布，沾少許清潔水，將鞋子汙髒部份清凈，沾膠部份用
生膠塊輕輕擦拭乾淨放回輸送帶上。
5.4.31 注膠：左手拿鞋子，右手拿注膠器針對脫膠部位注膠，後配雙放入吊藍，操作時注意不可積膠
之現象，具體參照「吊籃作業指導書」。
5.4.32 壓膠：用牛角將補膠之成品大底邊緣壓緊後放入冷凍箱，具體參照「冷凍定型機作業指導書」，
「上下壓底機作業指導書」，「前後側壓作業指導書」。
5.4.33 拔鞋帶：雙手從冷凍箱內拿出成雙鞋子置於工作臺上.將鞋帶解散，抽出鞋帶在鞋帶護舌片分類
置於籮筐內，將鞋子配雙置於輸送帶上。
5.4.34拔楦頭：具體參照「拔楦頭機作業指導書」
5.4.35車底線：具體參照「車底線作業指導書」
5.4.36剪線頭：左手拿鞋子，右手將浮出鞋面之線頭拉往鞋子裡面，再將超出中底一半之線頭剪掉，
操作時注意底面須拉緊。
然後用美紋膠帶將線頭尾端貼緊。
5.4.37上鞋墊：具體參照「上鞋墊作業指導書」
5.4.38塞紙團：右手取兩張土報紙揘成團狀，塞入鞋頭內，不同鞋型，不同size，塞入適當的土報紙，塞完
用手將鞋頭整平成楦頭形將。
5.4.39修改：針對品管打出來的成品鞋進行修改，品質異常或修改率多時須及時反映現場幹部或主管。
5.4.40穿鞋帶：具體參照「穿鞋帶作業指導書」。
5.4.41過防霉殺菌考箱:具體參照「防霉殺菌烤箱作業指導書」
5.4.42折內盒：具體參照「折內盒作業指導書」
5.4.43貼標：將鞋子左右腳鞋舌翻開，確定size，取規定之規格內盒，貼上同號之內盒標，貼內盒標時須貼正，貼緊，檢查內盒是否折得合乎品質。
5.4.44小包裝：具體參照「小包裝作業指導書」
5.4.45過金屬探測器:具體參照「過大型金屬探測器作業指導書」
5.5品檢：具體參照「不合格品管制程序」。
5.6包裝入庫：具體參照「大包裝作業指導書」、「成品倉作業指導書」。
5.7若個別型體流程與以上流程有差異,請具體參照各型體「制造流程說明書」
6.相關文件：
6.1生產進度控制程序CPAJ001
6.2 QC管制計畫表CPAF003
6.3不合格品管制程序CPAF004
6.4成品倉作業指導書CWCB032
6.5縮頭車作業指導書CWCC018
6.6中底整形作業指導書CWCB001
6.7楦頭貼中底作業指導書CWCB008
6.8車拉幫作業指導書CWCB005
6.9鞋面蒸濕機作業指導書CWCB006
6.10入楦作業指導書CWCB002
6.11攀前幫作業指導書CWCB009
6.12中幫作業指導書CWCB010
6.13輸送帶作業指導書CWCB037
6.14後跟加熱作業指導書CWCB013
6.15壓鐵板燒作業指導書CWCB014
6.16真空加硫機作業指導書CWCB021
6.17吸塵砂布環帶磨平作業指導書CWCB015
6.18劃線機作業指導書CWCB016
6.19UV照射作業指導書CWCD013
6.20洗藥水作業指導書CWCB018
6.21吸集塵修粗作業指導書CWCB019
6.22氣密式蒸機作業指導書CWCB039
6.23擦膠作業指導書CWCB020
6.24貼底作業指導書CWCB022
6.25吊籃作業指導書CWCB024
6.26烘箱作業指導書CWCB034
6.27萬能壓底機作業指導書CWCB023
6.28冷凍定型機作業指導書CWCB025
6.29車底線作業指導書CWCB027
6.30上鞋墊作業指導書CWCB028
6.31折內盒作業指導書CWCB031
6.32調膠站作業管理規範CWCB033
6.33後幫作業指導書CWCB011
6.34鞋面、中底白糊作業指導書CWCB003
6.35拔楦頭機作業指導書CWCB026
6.36鞋頭後套烘軟作業指導書CWCB038
6.37成型壓鞋頭機器作業指導書CWCB007
6.38熱風蒸氣整平機作業指導書CWCB004
6.39前後側壓機作業指導書CWCB044
6.40成型小包裝作業指導書CWCB035
6.41穿鞋帶作業指導書CWCB030
6.42烘線機作業指導書CWCB029
6.43成型壓鞋墊機器作業指導書CWCB045
6.44成型上下壓底機作業指導書CWCB040
6.45熱熔過膠機作業指導書CWCA010
6.46大包裝作業指導書CWCB048
6.47金屬探測器作業指導書CWAF04
6.48防霉殺菌烤箱作業指導書CWCB051
7.使用表單：
7.1成型派工領料單CRAJ006
7.2進出庫狀況表CRAI028
7.3廠領料單CRCA002
7.4補料通知單CRCA003
7.5補料用量表CRAL019。
