减压阀的工作原理
减压阀工作原理
减压阀工作原理引言概述：减压阀是一种常见的工业设备，它在管道系统中起到调节压力的作用。
本文将详细介绍减压阀的工作原理，并从五个大点阐述其工作原理的细节。
正文内容：1. 减压阀的基本原理1.1 引言概述减压阀是一种自动调节压力的装置，通过调整阀门的开度来控制流体的压力。
1.2 工作原理减压阀的工作原理基于弹簧力和流体动力学原理。
当流体压力超过设定的阀门压力时，弹簧力将阀门关闭，减小流体通过阀门的通道，从而减小压力。
当流体压力低于设定的阀门压力时，弹簧力减小，阀门打开，增加流体通过阀门的通道，从而增加压力。
1.3 小结减压阀通过弹簧力和流体动力学原理实现自动调节压力的功能。
2. 减压阀的结构和组成2.1 引言概述减压阀通常由阀体、阀门、弹簧、调节螺钉等组成。
2.2 结构和组成阀体是减压阀的主体部分，通常由金属材料制成，具有良好的耐压性能。
阀门是控制流体通道的部分，可以根据需要进行开启和关闭。
弹簧是控制阀门开启和关闭的力源，其刚度决定了阀门的开启压力。
调节螺钉用于调整弹簧的预紧力，从而改变阀门的开启压力。
2.3 小结减压阀的结构和组成包括阀体、阀门、弹簧和调节螺钉等部分。
3. 减压阀的工作特点3.1 引言概述减压阀具有一些特点，如稳定性、可靠性和自动调节等。
3.2 工作特点减压阀具有良好的稳定性，能够在一定范围内自动调节压力，保持流体系统的稳定性。
减压阀的可靠性较高，能够在恶劣的工作环境下正常工作。
减压阀能够根据系统需求自动调节压力，减小能源的浪费。
3.3 小结减压阀具有稳定性、可靠性和自动调节的工作特点。
4. 减压阀的应用领域4.1 引言概述减压阀广泛应用于各个领域，如工业生产、建筑、供水系统等。
4.2 应用领域在工业生产中，减压阀常用于控制流体系统的压力，保证生产过程的稳定性。
在建筑中，减压阀用于调节供水系统的压力，避免水压过高对建筑物造成损害。
在供水系统中，减压阀用于调节供水管道的压力，保证供水的稳定性。

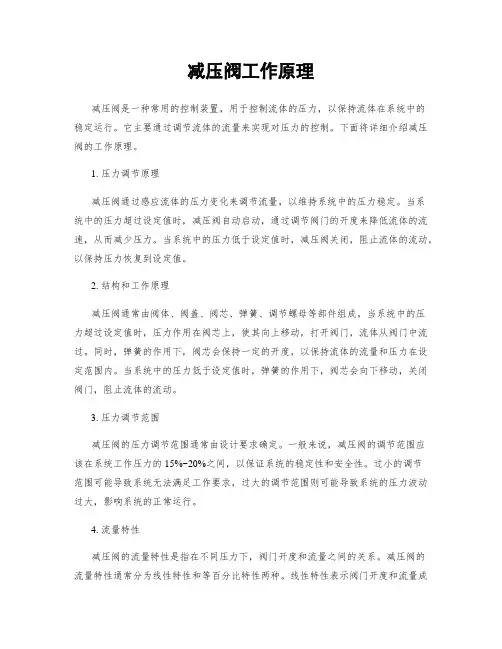

减压阀工作原理
减压阀工作原理减压阀是一种常用的控制装置，用于控制流体的压力，以保持流体在系统中的稳定运行。
它主要通过调节流体的流量来实现对压力的控制。
下面将详细介绍减压阀的工作原理。
1. 压力调节原理减压阀通过感应流体的压力变化来调节流量，以维持系统中的压力稳定。
当系统中的压力超过设定值时，减压阀自动启动，通过调节阀门的开度来降低流体的流速，从而减少压力。
当系统中的压力低于设定值时，减压阀关闭，阻止流体的流动，以保持压力恢复到设定值。
2. 结构和工作原理减压阀通常由阀体、阀盖、阀芯、弹簧、调节螺母等部件组成。
当系统中的压力超过设定值时，压力作用在阀芯上，使其向上移动，打开阀门，流体从阀门中流过。
同时，弹簧的作用下，阀芯会保持一定的开度，以保持流体的流量和压力在设定范围内。
当系统中的压力低于设定值时，弹簧的作用下，阀芯会向下移动，关闭阀门，阻止流体的流动。
3. 压力调节范围减压阀的压力调节范围通常由设计要求确定。
一般来说，减压阀的调节范围应该在系统工作压力的15%~20%之间，以保证系统的稳定性和安全性。
过小的调节范围可能导致系统无法满足工作要求，过大的调节范围则可能导致系统的压力波动过大，影响系统的正常运行。
4. 流量特性减压阀的流量特性是指在不同压力下，阀门开度和流量之间的关系。
减压阀的流量特性通常分为线性特性和等百分比特性两种。
线性特性表示阀门开度和流量成线性关系，即阀门开度每增加1%，流量也增加1%。
等百分比特性表示阀门开度每增加一定百分比，流量也相应增加相同百分比。
选择哪种流量特性取决于具体的应用需求。
5. 安全保护减压阀在系统中起到了重要的安全保护作用。
当系统中的压力超过设定值时，减压阀会自动启动，将多余的流体排放出去，以保持系统的压力在安全范围内。
同时，减压阀还可以通过安装其他附件，如压力传感器、温度传感器等，来实现对系统的监测和保护。
总结：减压阀通过调节流体的流量来控制系统中的压力，保持系统的稳定运行。
减压阀的工作原理
减压阀的工作原理减压阀是一种常见的流体控制装置，它的主要作用是通过调节流体的压力来保持系统内部的压力稳定。
在许多工业领域，减压阀被广泛应用于气体和液体系统中，以确保系统的安全运行和防止压力过高而造成的损坏。
减压阀的工作原理主要基于两个关键组件：调节阀和感应元件。
调节阀是减压阀的核心部件，它通过改变流体的通道面积来控制流体的流量，从而实现减压的目的。
感应元件则用于感知系统内部的压力变化，并将这些变化传递给调节阀，以便及时调整流体通道的面积。
具体来说，减压阀的工作原理如下：1. 压力感知：减压阀的感应元件通常是一个弹簧装置，它会根据系统内部的压力变化而发生形变。
当系统内部的压力超过设定的压力阈值时，感应元件会被压缩或拉伸，从而引发相应的反应。
2. 调节流量：感应元件的形变会通过连接杆或其他机械装置传递给调节阀。
调节阀根据感应元件的反应来改变流体通道的面积，从而调节流体的流量。
当系统内部的压力超过设定的压力阈值时，调节阀会自动打开，增加流体通道的面积，使流体能够以更大的速度通过减压阀。
反之，当系统内部的压力低于设定的压力阈值时，调节阀会自动关闭，减小流体通道的面积，从而降低流体的流量。
3. 压力调节：减压阀通常还配备了一个可调节的压力控制装置，用于设置系统所需的压力阈值。
通过调节这个装置，可以改变减压阀的工作压力范围，以满足不同系统的需求。
总结起来，减压阀的工作原理可以归纳为感应元件感知系统内部的压力变化，然后通过调节阀调节流体通道的面积，从而实现对系统压力的控制。
这种自动调节的机制使得减压阀能够稳定地维持系统内部的压力，防止压力过高而导致的设备损坏和安全事故发生。
需要注意的是，减压阀的选择和安装需要根据具体的应用场景和系统要求进行。
不同的工作环境和流体介质可能需要不同类型和规格的减压阀，以确保其工作效果和安全性能的最佳匹配。
因此，在实际应用中，建议根据相关标准和规范进行选择和安装，或者咨询专业的工程师进行指导。
减压阀的工作原理
减压阀的工作原理
减压阀的工作原理：
减压阀是一种常用的流体控制装置，用于控制流体在管道系统中的压力。
它通过调节流体的流量来维持系统的稳定性，防止压力过高或者过低对设备和管道造成损坏。
工作原理如下：
1. 弹簧调节机制：减压阀通常由一个弹簧和一个调节机构组成。
当系统中的压力超过设定的压力值时，弹簧会被压缩，使得调节机构打开减压阀，允许流体通过减压阀流出，从而降低系统的压力。
2. 压力感应机制：减压阀还可以根据系统中的压力变化来自动调节。
当系统中的压力超过设定的压力值时，压力感应机制会产生一个信号，使得减压阀打开，从而释放多余的压力。
当压力降低到设定值以下时，减压阀会自动关闭。
3. 流体调节机制：减压阀还可以通过调节流体的流量来降低系统的压力。
当系统中的压力超过设定的压力值时，减压阀会调节流体的流量，使得流体从高压区域流向低压区域，从而降低系统的压力。
减压阀的工作原理基于流体力学和机械原理，它能够稳定地控制系统的压力，保护设备和管道免受过高或者过低的压力的伤害。
在实际应用中，减压阀广泛用于各种工业领域，如石油化工、电力、冶金等。
举例来说，假设一个工业系统中的压力需要保持在5巴，而实际运行中可能会浮现压力波动。
这时，我们可以安装一个减压阀来控制系统的压力。
当压力超过5巴时，减压阀会自动打开，释放多余的压力，使得系统的压力保持在设定值。
当压力降低到5巴以下时，减压阀会自动关闭，防止压力过低。
总结起来，减压阀通过弹簧调节机制、压力感应机制和流体调节机制来控制系统的压力。
它是一种可靠且有效的流体控制装置，广泛应用于各种工业领域。

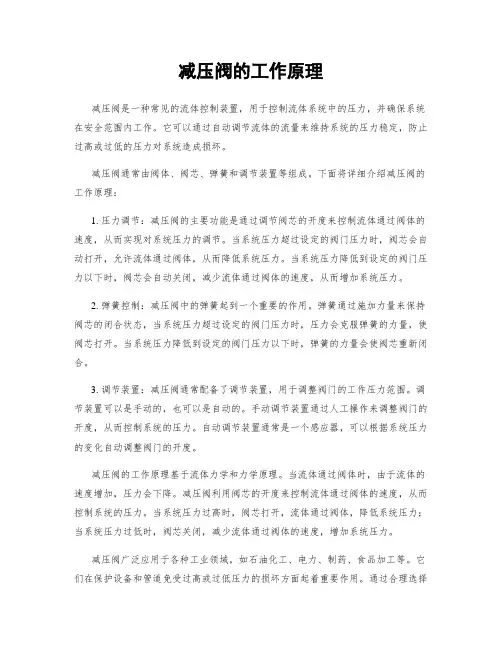

减压阀的工作原理
减压阀的工作原理减压阀是一种常见的流体控制装置，用于控制流体系统中的压力，并确保系统在安全范围内工作。
它可以通过自动调节流体的流量来维持系统的压力稳定，防止过高或过低的压力对系统造成损坏。
减压阀通常由阀体、阀芯、弹簧和调节装置等组成。
下面将详细介绍减压阀的工作原理：1. 压力调节：减压阀的主要功能是通过调节阀芯的开度来控制流体通过阀体的速度，从而实现对系统压力的调节。
当系统压力超过设定的阀门压力时，阀芯会自动打开，允许流体通过阀体，从而降低系统压力。
当系统压力降低到设定的阀门压力以下时，阀芯会自动关闭，减少流体通过阀体的速度，从而增加系统压力。
2. 弹簧控制：减压阀中的弹簧起到一个重要的作用。
弹簧通过施加力量来保持阀芯的闭合状态，当系统压力超过设定的阀门压力时，压力会克服弹簧的力量，使阀芯打开。
当系统压力降低到设定的阀门压力以下时，弹簧的力量会使阀芯重新闭合。
3. 调节装置：减压阀通常配备了调节装置，用于调整阀门的工作压力范围。
调节装置可以是手动的，也可以是自动的。
手动调节装置通过人工操作来调整阀门的开度，从而控制系统的压力。
自动调节装置通常是一个感应器，可以根据系统压力的变化自动调整阀门的开度。
减压阀的工作原理基于流体力学和力学原理。
当流体通过阀体时，由于流体的速度增加，压力会下降。
减压阀利用阀芯的开度来控制流体通过阀体的速度，从而控制系统的压力。
当系统压力过高时，阀芯打开，流体通过阀体，降低系统压力；当系统压力过低时，阀芯关闭，减少流体通过阀体的速度，增加系统压力。
减压阀广泛应用于各种工业领域，如石油化工、电力、制药、食品加工等。
它们在保护设备和管道免受过高或过低压力的损坏方面起着重要作用。
通过合理选择和正确安装减压阀，可以确保系统的安全运行，延长设备的使用寿命，并提高生产效率。
总结起来，减压阀的工作原理是通过调节阀芯的开度来控制流体通过阀体的速度，从而实现对系统压力的调节。
它们通常由阀体、阀芯、弹簧和调节装置等组成，并基于流体力学和力学原理工作。
减压阀的工作原理
减压阀的工作原理
减压阀是一种控制流体压力的设备，其工作原理如下：
1. 控制结构：减压阀通常由阀体、阀芯和弹簧组成。
阀体内部有一个调节通道，流体通过该通道进入或离开阀体。
2. 弹簧力平衡：减压阀中的弹簧会施加一个力，使阀芯保持在关闭状态。
该弹簧力的大小可以通过调节弹簧的紧密程度来调节。
3. 压力调节：当进入减压阀的流体压力超过设定值时，压力会对阀芯施加一个反向的力，打开阀芯，使流体通过减压阀的调节通道进入低压区域。
4. 压力平衡：当流体压力降低到设定值以下时，阀芯受到弹簧力的作用，关闭调节通道，阻止进一步的流体流动。
5. 维持压力：一旦阀芯关闭，流体压力会再次上升，直到达到设定值为止。
此时，阀门重新打开，流体可以通过调节通道释放，以维持设定的压力范围内。
减压阀可以根据需要进行调节，以实现所需的压力控制。
它广泛应用于各种工业领域和设备中，如锅炉、压缩空气系统、水处理设备等。
通过减压阀的调节，可以确保系统在安全和稳定的压力范围内运行，保护设备和操作人员的安全。
减压阀的工作原理
减压阀的工作原理减压阀是一种常见的流体控制装置，用于控制流体系统中的压力，并确保在设定的压力范围内稳定工作。
它通常由主体、阀芯、弹簧和调节装置等组成。
工作原理如下：1. 压力调节：减压阀的主要功能是通过调节阀芯的开启度来控制流体的压力。
当系统中的压力超过设定值时，阀芯会被推动打开，流体通过阀芯的开口进入减压阀的出口，从而降低压力。
当压力降低到设定值以下时，阀芯会被弹簧推回原位，阀芯的开口被关闭，阀门住手流体通过，从而保持系统在设定压力范围内工作。
2. 弹簧调节：减压阀中的弹簧起到重要的作用，它通过对阀芯施加力来控制阀芯的开启度。
弹簧的弹性系数决定了减压阀的调节范围和精度。
当压力超过设定值时，弹簧会被压缩，使阀芯打开；当压力降低到设定值以下时，弹簧的弹性会使阀芯关闭。
3. 调节装置：减压阀通常配备有调节装置，用于调整设定压力。
调节装置可以是手动旋钮、电动或者气动控制装置，通过改变弹簧的压缩程度来改变设定压力。
这种调节装置可以根据实际需求进行精确控制，以满足不同应用场景的要求。
4. 流体导向：减压阀在工作时需要确保流体的正确导向。
通常，减压阀的进口和出口都会标有箭头指示流体的流向，以确保流体按照正确的方向通过阀门。
这样可以避免流体逆流或者错误的流向对系统造成损坏。
5. 安全功能：减压阀通常还具备安全功能，以防止系统压力超过安全范围。
当设定的压力超过阀门的额定压力时，减压阀会自动打开，将多余的流体排出，以保护系统的安全。
总结：减压阀通过调节阀芯的开启度和弹簧的弹性来控制流体系统中的压力。
它具有精确的调节范围和稳定的工作性能，可广泛应用于各种流体控制系统中。
减压阀的工作原理简单明了，但在实际应用中需要根据具体情况进行选择和调整，以确保系统的安全和稳定运行。
减压阀的工作原理
减压阀的工作原理减压阀是一种常见的流体控制装置，用于控制管道系统中的压力，确保系统运行在安全范围内。
它能够自动调节流体的流量，将高压流体降低到设定的低压值。
本文将详细介绍减压阀的工作原理以及其主要组成部分。
一、减压阀的工作原理基于流体力学和力的平衡原理。
当管道系统中的压力超过设定的压力值时，减压阀会自动打开，使流体通过阀门并减少压力，直到达到设定的压力值为止。
当管道系统中的压力低于设定值时，减压阀会自动关闭，阻止流体继续流出。
减压阀的工作原理可以简单地描述为以下几个步骤：1. 压力感知：减压阀内部装有一个压力感应器，用于感知管道系统中的压力变化。
当压力超过设定值时，感应器会触发阀门打开的动作。
2. 阀门控制：减压阀内部有一个阀门，通过控制阀门的开启程度来调节流体的流量。
当阀门完全打开时，流体可以自由地通过减压阀，压力降低。
3. 力的平衡：减压阀内部的阀门受到两个力的作用，一个是流体压力产生的力，另一个是弹簧或气压产生的力。
当流体压力超过设定值时，流体压力产生的力会超过弹簧或气压产生的力，使阀门打开。
当流体压力低于设定值时，弹簧或气压产生的力会超过流体压力产生的力，使阀门关闭。
4. 调节装置：减压阀通常配备有一个调节装置，用于设置所需的压力值。
通过调节装置可以改变弹簧或气压的力大小，从而改变阀门的开启程度，实现对流体压力的精确控制。
二、减压阀的主要组成部分减压阀通常由以下几个主要组成部分构成：1. 阀体：阀体是减压阀的外壳，通常由金属材料制成，具有良好的耐压性能。
阀体内部有一个阀门和调节装置。
2. 阀门：阀门是减压阀的核心部件，用于控制流体的流量。
阀门通常由金属或塑料材料制成，具有良好的密封性能和耐腐蚀性能。
3. 弹簧或气压装置：弹簧或气压装置用于产生一个与流体压力相对抗的力，实现阀门的平衡。
弹簧或气压装置的刚度可以通过调节装置进行调整，以达到所需的压力控制效果。
4. 压力感应器：压力感应器用于感知管道系统中的压力变化，并触发阀门的开启或关闭动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文为大家介绍的是减压阀的工作原理，首先介绍减压阀的定义，所谓的减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。
然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
下面我们通过减压阀的三个结构分别为大家介绍减压阀的工作原理。
减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可分为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。
减压阀的工作原理一组合式减压阀的内部结构1、组合式减压阀自动调节原理：组合式减压阀是一种在复杂多变的工况下亦可利用水压进行自我调节的减压阀稳压阀，在进口压力和流量产生变化的时候保持出口的压力和流量稳定。
其完全实现自力控制，调试简单，运行可靠。
2、组合式减压阀的双反馈切换的工作原理：组合式减压阀的反馈系统是根据减压阀出口压力的变化信号来控制过流面积（节流锥开度）的独立系统。
减压阀装备有互为备用的双反馈系统，启用A系统即停用B系统的运行模式可以达到减压阀不停机检修的目的。
3、组合式减压阀反冲排污的工作原理：水电站的运行工况比较复杂，尤其水质的好坏直接关系到设备的安全运行。
针对泥沙含量较大的水电站，除了在减压阀的过流位置采用不锈钢材质并堆焊镍基合金防磨蚀外，减压阀的反冲排污装置亦能有效地防止反馈控制系统的堵塞，使减压阀在多泥沙杂物的水质中保持良好的工况。
（反冲排污系统标配为手动控制，根据水质实际情况把握反冲排污频率，或直接采用PLC自动反冲排污装置。
）4、组合式减压阀出口压力锁定工作原理：每一台合格的减压阀阀体均经受了超过60分钟的1.5倍强压实验，彻底杜绝阀体缺陷，即使历经十余年的连续运行也不会出现破裂漏水等故障。
出口压力内锁定装置是为防止反馈系统遭受意外损坏后，在主活塞下方失压时，保持出口压力P2值安全的刚性保护装置。
二直动式直动式减压阀所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。
溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。
为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)。
三先导式内部先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。
为了克服这些缺点，可采用先导式减压阀。
先导式减压阀的工作原理与直动式的基本相同。
先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。
若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。
与直动式减压阀相比，增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。
当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。
在主阀体外部还有一个小型直动式减压阀由它来控制主阀。
此类阀适于通径在20mm以上，远距离(30m以内)、高处、危险处、调压困难的场合。
面通过减压阀的三个结构方式，分别为大家阐述了减压阀的工作原理，希望大家能了解和学习。
主减压阀体如下图：减压阀工作原理可以简单的理解为入口压力+出口压力=弹簧力，通过控制减压阀内截流口的开度大小来控制出口处的压力，开度越小，液体通过截流口的液阻越大，压力损失越大，出口压力越小，反之则出口压力越大。
设作用在膜片上的弹簧力为F；作用在减压阀膜片下的入口压力为F1；入口压强为P1；阀芯的作用面积为S1；F1=P1×S1。
作用在减压阀阀芯下的出口压力为F2；出口压强为P2；膜片的作用面积为S2；F2=P2×S2。
当达到平衡时则有：F=F1+F2=P1×S1+P2×S2。
当入口处的压力出现波动，假设弹簧力不变，入口压强变为为P1+△P1，出口压强为P2+△P2，当达到新的平衡时有：F=F1+F2=P1×S1+P2×S2 =（P1+△P1）×S1+(P2+△P2) ×S2△P1×S1+ △P2×S2=0△P2=－△P1×S1/S2其中负号是指入口压力的波动跟出口压力的波动正好相反，入口压力如果变大，出口压力就变小，同时由于S1比S2小很多，所以△P2也比△P1要小的多，即出口压力的波动比入口压力的波动小的多。
当减压阀出口无人用水或减压阀下游被关闭时，出口压强持续增大，F2持续变大，膜片下的压力推动膜片不断往上运动直到减压阀关闭，此时减压阀出口压强是大于的设定值，但由于惯性作用，向上运动的膜片不会一下子就停下来，会继续向上运动一点，相当于出口处阀腔变大，体积变大，内部液体的压力下降，直到正好等于减压阀出口的设定压力值减压阀常见故障及排除方法核心提示：减压阀常见故障及排除方法：1、减压阀出口压力几乎等于进口压力，不减压；2、出口压力很低，即使拧紧调压手轮，压力也升不起来；3、不稳压，压力振摆大，有时噪声大；4、工作压力调定后出油口压力自行升高。
1、减压阀出口压力几乎等于进口压力，不减压这一故障现象表现为：减压阀进出口压力接近相等，而且出口压力不随调压手柄的旋转调节而变化。
产生原因和排除方法如下。
①因主阀芯上或阀体孔沉割槽棱边上有毛刺或者主阀芯与阀体孔之间的间隙里卡有污物，或者因主阀芯或阀孔形位公差超差，产生液压卡紧，将主阀芯卡死在最大开度(max)的位置上，由于开口大，油液不减压。
此时可根据上述情况分别采取去毛刺、清洗和修复阀孔和阀芯精度的方法予以排除。
②因主阀芯与阀孔配合过紧，或装配时拉毛阀孔或阀芯，将阀芯卡死在最大开度位置上，此时可选配合理的间隙。
J型减压阀配合间隙一般为0. 007～0. 015mm，配前可适当研磨阀孔，再配阀芯。
③主阀芯短阻尼孔或阀座孔堵塞，失去了自动调节机能，主阀弹簧力将主阀推往最大开度，变成直通无阻，进口压力等于出口压力。
可用φ1. Omm钢丝或用压缩空气吹通阻尼孔，并进行清洗再装配。
④对J型减压阀，带阻尼孔的阻尼件是压入主阀芯内的，使用中有可能因过盈量不够而冲出。
冲出后，使进油腔与出油腔压力相等（无阻尼），而阀芯上下受力面积相等，但出油腔有一弹簧，所以主阀芯总是处于最大开度的位置，使出口压力等于入口压力。
此时需重新加工外径稍大的阻尼件并重新压入主阀芯。
⑤JF型减压阀，出厂时泄油孑L是用油塞堵住的。
当此油塞未拧出而使用时，使主阀芯上腔（弹簧腔）困油，导致主阀芯处于最大开度而不减压。
J型管式阀与此相同。
J型板式阀如果设计安装板时未使L口连通油池也会出现此现象。
⑥对J型管式阀，拆修时很容易将阀盖装错方向（错90°或180°），使外泄油口堵死，无法排油，造成同上的困油现象，使主阀顶在最大开度而不减压。
修理时将阀盖装配方向装对即可。
⑦对JF型减压阀，顶盖方向装错时，会使输出油孔与泄油孔相通，造成不减压，也须注意。
2、出口压力很低，即使拧紧调压手轮，压力也升不起来①减压阀进出油口接反了：对板式阀为安装板设计有错，对管式阀是接管错误。
J型减压阀的进出油口跟Y型溢流阀的进出油口刚好相反。
用户使用时请注意阀上油口附近所打的钢印标记（Pl、P2、L等字样），或查阅液压元件产品目录，不可设计错和接错。
②进油口压力太低，经减压阀芯节流口后，从出油口输出的压力更低，此时应查明进油口压力低的原因（例如溢流阀故障）。
③减压阀下游回路负载太小．压力建立不起来，此时可考虑在减压阀下游串接节流阀来解决。
④先导阀（锥阀）与阀座配合面之间因污物滞留而接触不良，不密合；或先导锥阀有严重划伤，阀座配合孑L失圆，有缺口，造成先导阀芯与阀座孔不密合。
⑤拆修时，漏装锥阀或锥阀未安装在阀座孔内。
对此，可检查锥阀的装配情况或密合情况。
⑥主阀芯上长阻尼孔被污物堵塞，如图3-21所示，P2腔的油液不能经长阻尼孔e流入主阀弹簧腔，出油腔P2的反馈压力传递不到先导锥阀上，使导阀失去了对主阀出口压力的调节作用。
阻尼孔堵塞后，主阀P。
腔失去了油压p3的作用，使主阀变成一个弹簧力很弱（只有主阀平衡弹簧）的直动式滑阀，故在出油口压力很低时，便可克服平衡弹簧的作用力而使减压阀节流口关小ymin，这样进油口压力p1经ymin节流口大幅度降压至p2，使出油口压力上不来。
应使长阻尼孔通畅。
⑦先导阀弹簧（调压弹簧）错装成软弹簧，或者因弹簧疲劳产生永久变形或者折断等原因，造成p2压力调不高，只能调到某一低的定值，此值远低于减压阀的最大调节压力。
⑧调压手柄因螺纹拉伤或有效深度不够，不能拧到底而使得压力不能调到最大。
⑨阀盖与阀体之间的密封不良，严重漏油。
产生原因可能是O形圈漏装或损伤，压紧螺钉未拧紧以及阀盖加工时出现端面平面度误差，一般是四周凸，中间凹。
⑩主阀芯因污物、毛刺等卡死在小开度的位置上，使出口压力低。
可进行清洗与去毛刺。
3、不稳压，压力振摆大，有时噪声大根据相关标准的规定，J型减压阀压力振摆为±o．lMPa，JF型为±o．3MPa，超过此标准为压力振摆大，不稳压。
①J型与JF型减压阀为先导式，先导阀与溢流阀通用，所以产生压力振摆大的原因和排除方法可参照溢流阀的有关部分进行。
②减压阀在超过额定流量下使用时，往往会出现主阀振荡现象，使减压阀不稳压，此时出油口压力出现“升压一降压一再升压一再降压”的循环，所以一定要选用适合型号规格的减压阀。
③泄油口L受的背压大，也会产生压力振摆大和不稳压的现象，泄油管宜单独回油。
④弹簧变形或刚度不好（热处理不好），导致压力波动大，可更换合格的弹簧。
4、工作压力调定后出油口压力自行升高在某些减压控制回路中，减压阀的出口压力是用来控制电液换向阀或外控顺序阀等的控制油液压力大小的，当电液换向阀或外控顺序阀换向或工作后，减压阀出油口流量变为零，但压力还需保持原先调定的压力。
这种情况下，因阀出口流量为零，流经减压口的流量只有先导流量。
由于先导流量很少，一般在2L/min之内，因此主阀减压口基本上接近全关位置（开度极小），先导流量由三角槽或斜锥面处流出，如果主阀芯配合过松或磨损过大，则泄漏量增加。
按流量连续性定理，这部分泄漏量也必须从主阀芯阻尼孔流来，即流经阻尼孔的流量由先导流量和泄漏量两部分构成，而阻尼孔面积和主阀弹簧腔油液压力未变（弹簧腔油液压力由已调好的调压弹簧预压缩量确定），为使通过阻尼孔的流量增加，必然引起主阀下腔油液压力的升高。
