附表4施工工艺框
各种项目施工工序流程解析图
-_工程施工主要工序质量控制图附表 1：独立钢筋砼根基施工工艺流程施工的准备工作测根基中心定根基位挖根基土方浇注垫层混凝土配比现场实验室建筑独立根基模板制独立柱钢筋〔网片筋〕制安砼保养拆模回填土根基梁钢架模板试块试验试块保养试块取样根基梁混凝土浇注-_附表 2：模板工程质量控制程序熟习设计图纸和技术资料模板选择掌握操作规程和质量标准施工准备平坦钢模板底板抄平放线模板涂隔绝剂书面交底技术交底与钢筋工序交接班组操作人员参加钢模板孔洞堵补底部标高、中心线、断面、尺寸注意预埋件的地点和尺寸支模质量查收履行质量查收标准企业质监科中间抽查按现场预留拆模试块压报工程部、班组自检告状况，联合强度曲线确定拆模时间注意二次支模接缝注意保护棱角拆模梁、板底部按规定起拱修理模板、分类堆放要有足够风采、防备胀模自检记录与钢筋、混凝土工序交接检查灌溉混凝土时、留人看模质量查收记录清理现场，文明施工预埋件隐蔽记录资料整理施工记录熟习设计图纸和技术资料掌握操作规程和质量标准施工工作钢筋出厂合格证、现场复试报告检查脚手架、脚手板用表记牌表记钢筋检测与否带颗粒或片状钢筋老锈先除去书面交底技术交底班操作人员参加下料成型工程部、班组自检企业质监科、监理企业中间检查现场绑扎安装控制保护层厚度注意检查钢筋数目及地点接头不留在同一地点钢筋合格证及复验报告钢筋代换签证单质量查收自检记录质量查收记录隐蔽签证记录施工记录、钢筋取样目睹记录资料清理事故办理检查记录、剖析报告、整顿举措方案、复验报告拟订与审查钢筋配料表钢筋应平直，无局部波折Ⅰ级钢筋尾端作 1800弯钩按不一样型号挂牌不一样意加热曲折钢筋、模板工序交接检查办理隐蔽查收签证手续灌溉混凝土、留人看钢筋履行质量查收标准不合格的要办理〔返修〕清理现场、文明施工熟习设计图纸和技术资料焊条、焊剂准备、出具合格证掌握操作规程和质量标准准备工作准备钢筋，出具质量证明焊条烘焙、焊件除油污电焊机准备及保养书面交底获得焊接合格证技术交底班操作人员参加按规定做试件送检〔目睹取样〕中间检查保证焊接长度工程部、班组自检除去焊渣焊接注意焊接轴线地点注意焊接表面质量不得出现裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔钢筋合格证、复验报告与监理办理焊接隐蔽查收签证焊条、焊剂合格证焊条烘焙记录履行质量查收标准质量查收焊件试验报告不合格的要办理〔返修〕自检记录质量查收报告记录隐蔽查收记录清理现场，文明施工目睹取样记录资料整理X光探伤记录事故办理检查记录、剖析报告、整顿举措方案、复验报告熟习设计图纸和技术资料资料准备，出具资料质保局或合格证以及资料现场取样试验报告准备工作掌握操作规程和质量标准申请防水混凝土配合比拟订混凝土质量保证举措准备试模和坍落度书面交底模板、钢筋、砼工序交接技术交底班组操作人员参加检查脚手架及道路战胜上道工序弊端的挽救举措水平、垂直泵送砼设施准备专业会签申请混凝土灌溉履行重量比，依据状况调整配合比办理钢筋隐蔽签证手续岗位分工，操作挂牌木匠，钢筋每个工作班许多于1 组，每拌工跟从作业保证质量制 100立方米砼许多于1 组，现浇楼层每许多于1 组。
框架桥顶进主要施工工艺及施工方法
框架桥顶进主要施工工艺及施工方法本框架桥拟采取预制框架、加固线路、顶进的方法施工。
1、基坑开挖及排水根据设计要求定出基坑中心线及开挖边线，工作坑采用机械开挖为主，机械开挖至基坑顶设计标高0.2m时，为避免扰动基底，采用人工清底修整。
工作坑靠既有线侧按1：1坡率放坡开挖，前端靠近铁路路基边坡坡脚，为了保证边坡稳定，对其采取C20细石混凝土护面并采取土袋码砌防护措施。
工作坑设置排水沟与集水井，及时将地下水及地表水排走。
2、滑板垫层施工滑板基坑至顶入端框架就位前基坑处基坑地基采用分层夯填60cm厚片石，上铺20cm 中砂处理。
滑板采用200号混凝土，滑板与原地基接触部分每隔2.0米设置一道锚梁，以防滑在框架启动时滑动。
滑板面要求平顺，以减少框架顶进启动阻力，并在滑板的两侧设置导向墩，以防止框架顶进入土前方向发生偏离。
滑板混凝土浇注完毕，在其上均匀涂刷石蜡滑石粉等润滑层，要求表面光洁、平滑。
框架底板浇注前再铺一层塑料薄膜（或彩条布）作隔离层。
为防止顶进中出现扎头现象，采取在框架前端底板设置船头坡，另外滑板施工时，滑板面沿顶进方向设置前高后低的0.3%的仰坡。
3、后背施工框架顶进后背由后背P50钢轨桩、挡土枕木、分配梁、后背填土四部分组成。
后背土利用原状土及工作坑开挖土方，后背填土要求分层夯实。
4、框架主体框架桥上行线为2-17.0m，；下行线为1-13.0m+1-17.0m共4孔C40号钢筋混凝土结构，框架桥轴向长度9.6m，每节框架分三阶段进行施工，先施工框架底板及边墙梗肋，然后施工框架边（中）墙，再搭设支架、铺设顶板底模施工框架顶板，其工艺流程为：测量放线→绑扎底板钢筋→立模→浇筑底板混凝土→绑扎墙身钢筋→立墙模→浇筑墙身混凝土→支架搭设→立顶板底模→绑扎顶板钢筋→立顶板端侧模→浇筑顶板混凝土→防水层保护层施工。
（1）测量放线在滑板（垫层）上用全站仪精确定出框架中线、边线及端线，确保框架制作位置准确。
建筑工程主要项目施工工艺流程框图
建筑工程主要项目施工工艺流程图目录建筑工程主要项目施工工艺流程框图 (1)1、基础承台工程施工工艺框图 (2)2、主体框架结构施工工艺框图 (3)3、墙砌体施工工艺框图 (4)4、内墙面抹灰施工工艺框图 (5)5、室内乳胶漆施工工艺框图 (6)6、墙面块料面砖施工工艺框图 (7)7、屋面找平层施工工艺框图 (8)8、屋面涂料防水层施工工艺框图 (9)9、铝合金门窗施工工艺框图 (10)10、室内给排水管线施工工艺框图 (11)11、动力及照明施工工艺框图 (12)1、基础承台工程施工工艺框图施工准备、放线定位基坑挖土，清平验槽、垫层施工垫层上弹线、支模基底清理，钢筋绑扎，钢筋调整，验筋隐蔽混凝土养护，达到设计强度，基础承台验收2、主体框架结构施工工艺框图3、墙砌体施工工艺框图4、内墙面抹灰施工工艺框图5、室内乳胶漆施工工艺框图贴块料面，在1.4m高往下贴，如果贴最后一排不够半块，那么最后两排要分样大，阳角地方采用45°贴法质量检查，按有代表性的自然间抽查10%,如有空鼓块料要用切机把四周切开，才不影响相邻块料，然后开掉，更换屋面砼面清理干净并洒水湿润，以确保找平层与基层粘结牢固找平层宜留设分格缝，分格缝留在屋架、承重墙的拼缝处，缝高同找平层厚度，缝宽为20mm找平层砂浆铺设采用由远到近，由高到低的程序，一次铺成最后用2m长木条找平8、屋面涂料防水层施工工艺框图屋面找平层的清理和处理，应符合涂料防水层的施工要求防水涂膜分层分遍涂刷，待先涂的涂层干燥成膜后，方可涂布下遍涂料在天沟、檐口、檐沟、泛水等部位，加铺有胶体增强材料的附加层涂膜防水层的收头应用防水涂料多遍涂刷或用密封材料封严待涂膜实干后，按具体设计要求，铺设保护层及保温层材料9、铝合金门窗施工工艺框图铝合金门窗框安装、校正，要保证框的安装方正、平稳，安装时须用吊线锤和对角线卡方安装玻璃门窗内外两侧上密封胶清理门窗表面杂质，密封胶，以保护表面质量10、室内给排水管线施工工艺框图成品合格证存档管线材料试验合格证，保存留待以后验收检查给水管道安装管螺纹加工精度符合国际规定，螺纹无断丝，螺纹露出部分防腐蚀良好给水管道清洗、消毒11、动力及照明施工工艺框图确定线盒位置，固定好线盒，并在线盒里面塞上碎纸线盒与线盒间的距离，比好线管固定在线盒的管口上清理线盒里面的碎纸，穿进钢丝作穿电线之用，并在电线上作上标记安装电器具，各种电器元件，要确认电线标记外观检查有关设备、电气元件表面是否有裂纹等缺陷测试绝缘电阻、接地电阻，测试的接地电阻不应大于1。
框格梁施工工艺(工程部)

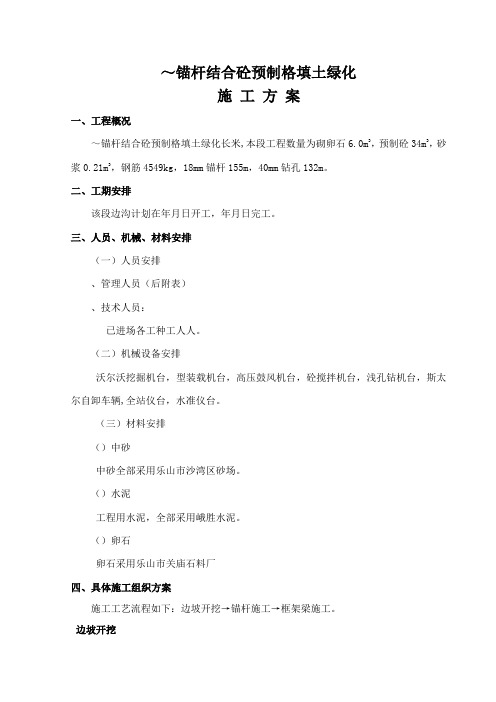

～锚杆结合砼预制格填土绿化施工方案一、工程概况～锚杆结合砼预制格填土绿化长米,本段工程数量为砌卵石6.0m3，预制砼34m3，砂浆0.21m3，钢筋4549kg，18mm锚杆155m，40mm钻孔132m。
二、工期安排该段边沟计划在年月日开工，年月日完工。
三、人员、机械、材料安排（一）人员安排、管理人员（后附表）、技术人员：已进场各工种工人人。
（二）机械设备安排沃尔沃挖掘机台，型装载机台，高压鼓风机台，砼搅拌机台，浅孔钻机台，斯太尔自卸车辆,全站仪台，水准仪台。
（三）材料安排（）中砂中砂全部采用乐山市沙湾区砂场。
（）水泥工程用水泥，全部采用峨胜水泥。
（）卵石卵石采用乐山市关庙石料厂四、具体施工组织方案施工工艺流程如下：边坡开挖→锚杆施工→框架梁施工。
边坡开挖路基防护工程不论开挖工程量和开挖深度大小，均应自上而下进行分层开挖，不得乱挖超挖，并随挖随防护，防止边坡因长期暴露而坍塌。
对边坡加固工程的施工坡面必须分段跳槽由上至下开挖，坡面开挖一级即施工坡面加固工程，完毕后方可进行下部边坡的开挖及加固防护的工程施工。
岩质边坡的开挖须采用光面爆破技术并辅以人工进行，以避免边坡松动而坡坏岩层的整体和稳定性。
锚杆施工锚杆施工工艺流程如下：确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆。
（）锚杆孔测量放线按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。
其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±。
测定的孔位点，埋设标志，严禁边施工边放样。
竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。
如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。
（）钻机就位使用φ48mm钢管搭设脚手架施工平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。
各种施工工序步骤图
工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程
附表2：模板工程质量控制程序
附表3：钢筋绑扎工程质量控制程序
附表4：钢筋焊接工程质量控制程序
附表5：混凝土工程质量控制程序
附表7：室内一般抹灰工程质量控制程序
附表8：屋面防水工程质量控制程序
附表9：电气工程施工流程图
附表10：给水排水工程施工流程图
钢结构流程
施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收
钢筋砼工程施工工艺框图
5、安装工程质量控制
主要安装工艺流程图：。
给水管道施工方案
给水管道施工方案篇一：供水管道工程施工方案施工组织设计（方案）报审表工程名称：华润电力首阳山（2×600MW）工程编号：CSCEC—TM0401—SZ001河南华润电力首阳山电厂供水管道工程施审批：复核：编制：工方案二00四年三月中建二局土木公司首阳山电厂工程项目经理部名目1、编制依据2、工程概况3、施工预备4、施工部署及施工挨次5、主要施工工艺6、施工进度方案及工期保证措施7、平安施工措施8、质量保证措施9、组织机构体系10、雨期施工技术措施附表1：主要劳动力需求方案表附表2：施工机械设备配备表附表3：初步的工程进度网络方案图附表4：施工总平面布置图一、编制依据1．1业主单位供应的报价参考的图纸：《施工水源总布置图》(F3171E1S-S0404-01)，《潜水泵房布置安装图》(F3171E1S-S0301-01)等4份1．2工程测量规范1．3地基与基础工程施工及验收规范1．4电力建设施工验收及质量验评标准汇编1．5火电施工质量检验及评定标准1．6电力建设平安工作规程1．7全国现行建筑施工规范大全1．8施工现场的详细状况及我单位长期施工类似工程阅历二、工程概述河南华润电力首阳山开发有限公司2×600MW机组工程厂址位于偃师首阳山镇西，距洛阳首阳山电厂西约5.5公里处，陇海铁路北侧。
本次施工的是电厂厂区内施工水源供水管道的安装。
供水系统是在位于电厂南部打6口深井，地下水由潜水泵汇至集水管道输送到蓄水池。
供水管道由φ219×6焊接钢管与φ273×6焊接钢管组成。
本工程的工程范围含从各深井至蓄水池的集水管道，深井泵房内管道（不包括水源地深井的打井工作与潜水泵及泵座以下扬水管安装）安装的施工。
本工程的质量目标是：各质量标准必需全面达到国家和原电力部颁标准，创优质工程，达标投产。
本工程具有工期紧，工作任务量大，施工工序及系统繁多简单，施工战线长，施工过程中担心全因素多，雨季季节施工困难等特点。
