h3c交换机命名规则
华为H3C交换机路由器命名规则详解

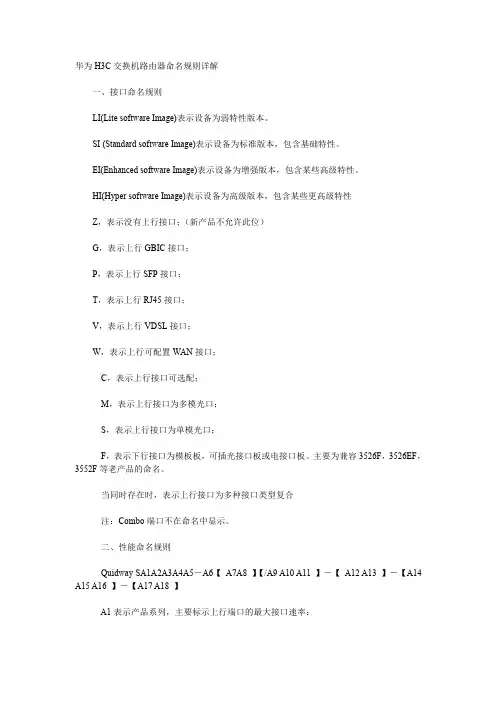

华为H3C交换机路由器命名规则详解一、接口命名规则LI(Lite software Image)表示设备为弱特性版本。
SI(Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。
主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。
二、性能命名规则Quidway SA1A2A3A4A5－A6【A7A8】【/A9A10A11】－【A12A13】－【A14 A15A16】－【A17A18】A1表示产品系列，主要标示上行端口的最大接口速率：A1为1—盒式10/100M交换机，上行最高到100M，无管理；A1为2—盒式10/100M交换机，上行最高到100M，有管理；A1为3—盒式10/100/1000M交换机，上行最高到1000M；A1为5—盒式GE/10GE交换机，上行最高到10GE；A2标示所支持的IP层：A2为0—纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为5—L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08—表示下行端口为8个，上行端口为0、1、2个；A3A4为12—表示下行端口为12个，上行端口为0、1、2个；A5用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z—表示没有上行接口；A5为G—表示上行GBIC接口；A5为P—表示上行SFP接口；A5为T—表示上行RJ45接口；A5为V—表示上行VDSL接口；A5为X—表示上行XPACK(10GE LAN)接口；A5为W—表示上行可配置WAN接口；A5为C—表示上行接口可选配；A5为M—表示上行接口为多模光口；A5为S—表示上行接口为单模光口；A6作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7A8组合显示用户端口信息。
华三交换机命名规则
华三交换机命名规则华三（H3C）交换机是一种用于网络通信的设备，它起到连接、转发和分发数据的作用。
在网络管理中，给交换机进行命名是一个重要的任务，它能够方便管理员进行网络拓扑的管理和维护。
华三交换机的命名规则遵循一定的原则，下面我将为您详细介绍。
1. 规范性命名：华三交换机的命名应该采用规范性的命名方式，名称需要具备直观的表达意义。
通常采用的方式是根据交换机所在的位置、用途、型号等进行命名，以便管理员快速理解交换机的功能和位置。
2. 位置命名：交换机的位置可以作为命名的一部分，以指示其所在的位置信息。
例如，可以使用机房编号、楼层、机架号等作为命名的一部分，便于区分不同交换机的位置，方便网络管理员进行排查和管理。
3. 用途命名：交换机的用途也是命名的一个重要方面，它能够告知管理员该交换机所承担的功能和任务。
例如，可以使用“核心”、“汇聚”、“接入”等词语来表示交换机的不同用途，以便区分和识别。
4. 型号命名：交换机的型号也可以作为命名的一部分，用于标识交换机的具体型号和功能。
例如，可以使用如“S5500”、“S6800”等型号命名交换机，从而在命名中体现出交换机的规模和型号信息。
5. 分区命名：如果网络中的交换机被划分为不同的分区或区域，可以根据这些划分进行命名。
例如，可以使用“A区”、“B区”、“DMZ”等词语来区分不同的网络分区。
在创建华三交换机命名规则时，还需要注意以下几点：1. 命名规范的一致性：在命名交换机时，需要保持一致性，遵循相同的规则和原则。
这有助于管理员更快地理解和管理交换机，减少混淆和错误。
2. 避免冗长和复杂的命名：尽量避免使用过于冗长和复杂的命名方式，简洁明了是一个好的原则。
过长和复杂的命名可能导致混淆和错误。
3. 预留空间：在命名交换机时，需要预留一定的空间，以便日后进行扩展和修改。
预留空间可以避免频繁更改交换机的命名，节省管理员的时间和精力。
总而言之，华三交换机的命名应该是规范性、直观明了的。
H3C设备命名规则
一、交换机命名规则：第一位数字：9：最高端、机箱式7：高端、机箱式5：全千兆3：千兆上行＋百兆下行第二位数字：5：三层交换机6：三层交换机9：三层交换机1：二层交换机第三、四位数字：高端交换机：业务槽位数第五、六位数字：中低端交换机：可用端口数后缀的含义：T：1000BASE-TC：模块式P：SFP（Small Form Pluggable）TP：光电复用F：全光口R：冗余（SOHO级别产品中后缀R代表机架式交换机）M：支持MCE功能HI：旗舰型EI：增强型SI：标准型弱三层PWR：远程供电DC：直流供电AC：交流供电V：VLAN划分（SOHO产品）E：增强型（SOHO产品），E前缀表示教育网专供交换机H：增强型（SOHO）＋：升级版本二、H3C MSR 系列产品命名规则H3C MSR系列模块化路由器产品命名格式A1、A2、A3、A4、A5、A6均为数字B1、B2、B3为字母[ ]表示可选项在公司品牌、一级品牌、二级品牌后均带有一空格，不能省略。
命名规则说明：a、【公司品牌】：当前公司品牌为：H3Cb、【一级品牌】：当前一级品牌为：H3Cc、【二级品牌】：中低端多业务接入路由器为MSR，含义Multi-Service Routerd、A1A2 ：表示路由器大类，目前编码数字分配如下：中端多业务模块化接入路由器系列分为：MSR 20系列模块化多业务路由器；MSR 30系列模块化多业务路由器；MSR 32系列模块化多业务路由器；MSR 50系列模块化多业务路由器。
e、A3A4 ：表示路由器系列中的具体产品基本型号，在模块化路由器中，各系列的产品含义不同：在MSR系列产品中表示：A3：表示路由器插卡的数量（SIC、MIM或者FIC）20系列表示SIC卡的数量；30、32系列表示MIM卡的数量；50系列表示FIC卡的数量；A4：无特定含义，在不同的产品型号中定义不同，这里没有统一规定。
其中对于MSR 20系列而言，遵循下列规则：A4为下行LAN口的数量：0－0 FE/GE1－8 FE/GE2－16 FE/GE3－24 FE/GE4－32 FE/GE二、性能命名规则Quidway SA1A2A3A4A5－A6【A7A8 】【/A9 A10 A11 】－【A12 A13 】－【A14 A15 A16 】－【A17 A18 】A1表示产品系列，主要标示上行端口的最大接口速率：A1为1 —盒式10/100M 交换机，上行最高到100M，无管理；A1为2 —盒式10/100M 交换机，上行最高到100M，有管理；A1为3 —盒式10/100/1000M交换机，上行最高到1000M；A1为5 —盒式GE/10GE交换机，上行最高到10GE；A2标示所支持的IP层：A2为0 —纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；A2为5 —L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：A3A4为08 —表示下行端口为8个，上行端口为0、1、2个；A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z —表示没有上行接口；A5为G —表示上行GBIC接口；A5为P —表示上行SFP接口；A5为T —表示上行RJ45接口；A5为V —表示上行VDSL接口；A5为X —表示上行XPACK(10GE LAN)接口；A5为W —表示上行可配置WAN接口；A5为C —表示上行接口可选配；A5为M —表示上行接口为多模光口；A5为S —表示上行接口为单模光口；A6 作为设备最大用户端口数标识，如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。

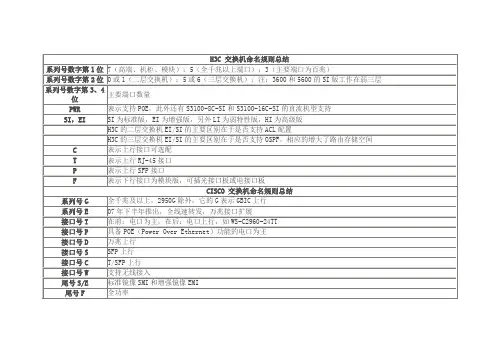

H3C 交换机命名规则总结
系列号数字第1位
7（高端、机柜、模块）；5（全千兆以上端口）；3（主要端口为百兆）
系列号数字第2位
0或1（二层交换机）；5或6（三层交换机）；注：3600和5600的SI版工作在弱三层
系列号数字第3、4位
主要端口数量
PWR
表示支持POE，此外还有S3100-8C-SI和S3100-16C-SI的直流机型支持
SI，EI
SI为标准版，EI为增强版，另外LI为弱特性版，HI为高级版
H3C的二层交换机EI/SI的主要区别在于是否支持ACL配置
H3C的三层交换机EI/SI的主要区别在于是否支持OSPF，相应的增大了路由存储空间
C
表示上行接口可选配
T
表示上行RJ-45接口
P
表示上行SFP接口
F
表示下行接口为模块版，可插光接口板或电接口板
CISCO交换机命名规则总结
系列号G
全千兆及以上，2950G除外，它的G表示GBIC上行
系列号E
07年下半年推出，全线速转发，万兆接口扩展
接口号T
在前：电口为主，在后：电口上行，如WS-C2960-24TT
接口号P
具备POE（Power Over Ethernet）功能的电口为主
接口号D
万兆上行
接ቤተ መጻሕፍቲ ባይዱ号S
SFP上行
接口号C
T/SFP上行
接口号W
支持无线接入
尾号S/E
标准镜像SMI和增强镜像EMI
尾号F
全功率
H3C网络设备命名规则大全
PWR-EI – 支持PoE的
E（区别类似的多个系列， 增强型
C（子产品系列）
00/10）
PWR-SI –支持PoE的
9 –核心机箱式交换机
标准型
7 –高端机箱式交换机 F（可用端口数）
5 – 全千兆盒式交换机
3 – 千兆上行百兆下行 的盒式交换机
G（上行接口类型）
C – 扩展插槽上行
P – 千兆SFP光口上行
0: 原配天线 2:吸顶天线
E:复杂环境 X：室外环境
A: 5.8G Radio
G:2.4G Radio N: 11n Radio
N:11n
T:Train
P ：Plus
P A G E 43
THANKS
H3C网络设备命名规则大全
技术创新，变革未来
H3C 交换机产品命名规则
H3C
A
S 5 5 00- 28 C- EI
BCD E
FG H
A (产品品牌) B（产品系列）
D（是否是路由交换机） H（业务特性）
>=5 –路由交换机
EI – 增强型
<5 –二层交换机
SI – 标准型
S– 交换机 SR–业务路由器
T – 千兆电口上行
H3C MSR路由器命名规则
MSR XX-XX
固定WAN接口类型 0--以太网接口 1—同异步串口 2—E1接口 5—ADSL接口
支持的槽位数量 20系列指的是支持的SIC 槽位数，30系列指的是支 持的MIM槽位数，50系列 指的是支持的FIC槽位数
MSR20、30、50三大系列： 20只支持SIC插卡 30支持SIC和MIM插卡 50支持SIC和FIC插卡， FIC插卡支持热插拔
H3C产品命名规则
H3C产品命名规则第一位数字：9：最高端、机箱式7：高端、机箱式5：全千兆3：千兆上行＋百兆下行第二位数字：5：三层交换机6：三层交换机9：三层交换机1：二层交换机第三、四位数字：高端交换机：业务槽位数第五、六位数字：中低端交换机：可用端口数后缀的含义：T：1000BASE-TC：模块式P：SFP（Small Form Pluggable）TP：光电复用F：全光口R：冗余（SOHO级别产品中后缀R代表机架式交换机）M：支持MCE功能HI：旗舰型EI：增强型SI：标准型PWR：远程供电DC：直流供电AC：交流供电V：VLAN划分（SOHO产品）E：增强型（SOHO产品）E前缀表示教育网专供交换机H：增强型（SOHO）＋：升级版本二、H3C MSR 系列产品命名规则H3C MSR系列模块化路由器产品命名格式A1、A2、A3、A4、A5、A6均为数字B1、B2、B3为字母[ ]表示可选项在公司品牌、一级品牌、二级品牌后均带有一空格，不能省略。
命名规则说明：a、【公司品牌】：当前公司品牌为：H3Cb、【一级品牌】：当前一级品牌为：H3Cc、【二级品牌】：中低端多业务接入路由器为MSR，含义Multi-Service Routerd、A1A2 ：表示路由器大类，目前编码数字分配如下：中端多业务模块化接入路由器系列分为：MSR 20系列模块化多业务路由器；MSR 30系列模块化多业务路由器；MSR 32系列模块化多业务路由器；MSR 50系列模块化多业务路由器。
e、A3A4 ：表示路由器系列中的具体产品基本型号，在模块化路由器中，各系列的产品含义不同：在MSR系列产品中表示：A3：表示路由器插卡的数量（SIC、MIM或者FIC）20系列表示SIC卡的数量；30、32系列表示MIM卡的数量；50系列表示FIC卡的数量；A4：无特定含义，在不同的产品型号中定义不同，这里没有统一规定。
其中对于MSR 20系列而言，遵循下列规则：A4为下行LAN口的数量：0－0 FE/GE1－8 FE/GE2－16 FE/GE3－24 FE/GE4－32 FE/GE一、命名规则规则：H3C 产品二级品牌 A1A2A3 [B1B2B3B4]-[C1]-[D1D2] []表示可选项1、产品二级品牌，为必选项。
H3C交换机的命名规则
H3C交换机的命名规则H3C S[A1A2][B1B2][X]-[C1C2][D1D2]-[F]-[G1G2]-[H]?[A1A2]表示产品系列，FE的L2盒式交换机百兆上行使用21～23，千兆上行使用31~33，FE 的L3盒式交换机使用36~39，GE的L2交换机使用51~53，GE的L3交换机使用55~59，10GE 的L2交换机使用61~63，10GE的L3使用65~69。
?[B1B2]现在暂固定为00，对于未来的硬件平台的升级可以使用10。
?[X]保留[C1C2]表示盒式产品总的端口数目，包含下行和上行，下行或上行为模块时，表示的是最大端口数。
在某些特殊情况下，请参考下面的原则：如果是Combo口时，不重复计数。
如24 10/100/1000Base-T ＋4 GE SFP Combo时，C1C2的值为24，而不是28。
如24 10/100Base-T + 2 GE SFP + 2 10/100/1000Base-T Combo，C1C2的值为26，而不是28。
如果上行为模块的时候，由于模块可以是1、2或更多的端口，这种情况下：FE产品，我们使用上行模块满配置情况下，GE端口的数目表示上行端口数；GE产品，我们使用上行模块满配置情况下，10GE端口的数目表示上行端口数目。
如果下行端口数是8、16的时候，根据习惯我们不使用总端口数表示C1C2，而是使用8，16表示。
其中8默认为8 下行+ 1个上行，16默认为16下行+2个上行。
?[D1D2]表示上行&下行端口的类型，其类型定义如下:对于FE交换机，下行为RJ45接口，上行为GBIC时使用G;对于FE交换机，下行为RJ45接口，上行为FE/GE SFP时使用P;对于FE交换机，下行为RJ45接口，上行为RJ45 + FE/GE SFP Combo时使用TP;对于FE交换机，下行为RJ45接口，上行为模块板时使用C;对于FE交换机，下行为SFP接口，定义为F，上行接口不关注；对于GE交换机，下行接口为RJ45，上行接口为GE SFP Combo的，定义为P；对于GE交换机，下行接口为RJ45，上行接口为10GE模块的，定义为C；对于GE交换机，下行接口为RJ45，上行接口为10GE XFP的，定义为X；对于GE交换机，下行接口为RJ45，上行接口为10GE X2的，定义为D；对于GE交换机，下行接口为RJ45，上行接口为10GE CX4的，定义为Q；对于GE交换机，下行接口为SFP，定义为F,上行接口不关注；对于10GE交换机，下行接口为XFP，上行口为10GE模块板的，定义为X;对于10GE交换机，下行接口为CX4，上行口为10GE模块板的，定义为Q(Q含义为Quad); 对于10GE交换机，下行接口为X2，上行口为10GE模块板的，定义为D(D含义为Dual); 如果交换机下行为模块板的，定义为M，上行不关注。
H3C交换机之命名规则
技术的日趋完善使以太网占领了局域网领域，以太网交换机作为整个网络的中枢神经，其重要性早已为人所熟知。
随着网络厂商技术的不断进步，交换机的市场品牌众多，种类繁多，价格、功能、性能各异，下面我们就说明一下H3C这个品牌各型号的命名规则，通过名称在选购时可以一目了然的知道，什么样的型号具有什么样的功能，而不白白花钱了。
H3C交换机命名规则A列：产品品牌B列：产品系列S —交换机SR —业务路由器C列：子产品系列9 —核心机箱式交换机7 —高端机箱式交换机5 —全千兆盒式交换机3 —千兆上行/百兆下行盒式交换机D列：是否带路由功能>=5 —三层交换机<5 —二层交换机E列：用于区别同一型号的多个系列例如00/10/20F列：中低端交换机表示可用端口数G列：上行接口类型C —扩展插槽上行P —千兆SFP光口上行T —千兆电口上行TP—光电复用F —全光口M—支持MCE功能R —冗余（soho级别中后缀R代表机架交换机）H 列：业务特性HI —旗舰型SI —标准型EI —增强型LI —精简型PWR-SI —支持POE的标准型PWR-EI —支持POE的增强型目前市场上常用、热门的型号为SI/EI交换机EI和SI的区别EI的增强特性有：1、支持基于协议的VLAN；2、支持Voice VLAN；3、支持配置用户IP+MAC地址+端口的组合绑定；4、支持DLDP（Device Link Detection Protocol，设备链路探测协议）；5、支持配置禁止VLAN学习MAC地址；6、支持EAD（Endpoint Admission Defense，端点准入防御）快速部署；7、支持在 DHCP Snooping 功能中应用 Option82；8、支持基本/高级 ACL9、支持二层ACL；10、支持QoS Profile ；11、支持SSH1版本；12、支持VLAN Mapping；13、支持BPDU Tunnel；14、支持灵活QinQ；15、支持IPv6地址配置；16、支持基于 IPv6 的 Ping、Traceroute、TFTP、Telnet 应用；17、支持动态域名解析；18、支持Smart Link；19、支持Monitor Link；20、支持多业务VLAN规划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S3600系列。
常用的S3600-28TP-SI (24FE+2GE+2SFP,标准版,AC供电) S3600-28P-SI(24FE+4SFP，标准版，AC)
S3600-52P-SI（48FE+4SFP，标准版、AC）
S3600-28P-EI（24FE+4SFP，增强版）
S3600-52P-EI（48FE+4SFP，增强）
H3C商业产品命名规则汇总
一、交换机命名规则：第一位数字：
9：最高端、机箱式
7：高端、机箱式
5：全千兆
3：千兆上行＋百兆下行
第二位数字：
5：三层交换机
6：三层交换机
9：三层交换机
1：二层交换机
第三、四位数字：
高端交换机：业务槽位数
第五、六位数字：
中低端交换机：可用端口数
后缀的含义：
T：1000BASE-T
C：模块式
P：SFP（Small Form Pluggable）
TP：光电复用
F：全光口
R：冗余（SOHO级别产品中后缀R代表机架式交换机）
M：支持MCE功能
HI：旗舰型
EI：增强型
SI：标准型
PWR：远程供电
DC：直流供电
AC：交流供电
V：VLAN划分（SOHO产品）
E：增强型（SOHO产品），E前缀表示教育网专供交换机H：增强型（SOHO）
＋：升级版本
二、H3C MSR 系列产品命名规则
H3C MSR系列模块化路由器产品命名格式
A1、A2、A3、A4、A5、A6均为数字
B1、B2、B3为字母
[ ]表示可选项
在公司品牌、一级品牌、二级品牌后均带有一空格，不能省略。
命名规则说明：
a、【公司品牌】：当前公司品牌为：H3C
b、【一级品牌】：当前一级品牌为：H3C
c、【二级品牌】：中低端多业务接入路由器为MSR，含义Multi-Service Router
d、A1A2 ：表示路由器大类，目前编码数字分配如下：
中端多业务模块化接入路由器系列分为：
MSR 20系列模块化多业务路由器；
MSR 30系列模块化多业务路由器；
MSR 32系列模块化多业务路由器；
MSR 50系列模块化多业务路由器。
e、A3A4 ：表示路由器系列中的具体产品基本型号，在模块化路由器中，各系列的产品含义不同：
在MSR系列产品中表示：
A3：表示路由器插卡的数量（SIC、MIM或者FIC）
20系列表示SIC卡的数量；
30、32系列表示MIM卡的数量；
50系列表示FIC卡的数量；
A4：无特定含义，在不同的产品型号中定义不同，这里没有统一规定。
其中对于MSR 20系列而言，遵循下列规则：
A4为下行LAN口的数量：
0－0 FE/GE
1－8 FE/GE
2－16 FE/GE
3－24 FE/GE
4－32 FE/GE
f、 [B1][B2][B3] 和[- A5A6] ：暂不定义
华三现在主要有21 31 36, 51 55 56 75 95这么多个系列, 几十款交换机吧.
高端: 9500系列
中端: 7500系列
中低端: 其它都是.
三层设备: 95 75 56 5500 5510 3610 3600 ,三层中,还有弱三层与强三层的区别,具体是ospf,bgp ,vrrp , dhcp-server ,qos等方面的区别 .
其它的就是二层了. s5100,全千兆, s3100,上行千兆, s2100百兆. 另外,还有
一些. 比如今年出的s5000e系列,
其实 , 还有以前quidway时代的一些产品.. . 分类这个差不多的.
==========
si 标准版
ei 增强版。
