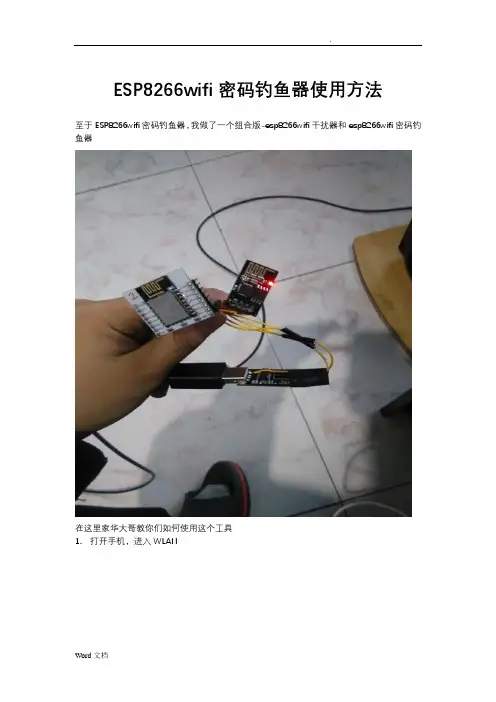

至于ESP8266wifi密码钓鱼器，我做了一个组合版-esp8266wifi干扰器和esp8266wifi密码钓鱼器
在这里家华大哥教你们如何使用这个工具
1.打开手机，进入WLAN
连接wifi Tenda 607098，密码112233445566 2.进入浏览器，进入网址192.168.4.1
点击“开始”按钮，扫描wifi
3.等待15秒后，点击目标wifi对应的“select”按钮，如下图
点击“攻击”选卡
点击deauth的“开始”按钮，干扰目标wifi 4.连接wifi，名称HH，密码m1234567
5.进入浏览器，输入网址192.168.1.1/backdoor.html
6.等待10秒后，输入目标wifi编号，勾选TP LNK，其它的那两个也行，然后点击确认。
随后esp8266钓鱼器上的蓝灯会常亮，打开WLAN，你会发现有一个与目标wifi同名的钓鱼wifi。
6.当esp8266钓鱼器上的蓝灯熄灭时，打开WLAN，会发现钓鱼wifi消失了，HH重新出现。
这说明wifi主人连上了钓鱼wifi，并成功钓到wifi密码。
.
7.重新连接HH，再次进入网址192.168.1.1/backdoor.html
目标wifi密码就会显示在左上角的“登‐〉〈‐录”处。
6.拔掉wifi干扰器，用钓来的wifi密码连接目标wifi。
注意：所有符号都用英文符号!!!
Word文档。
ESP8266 WIFI模块
OCROBOT SEED（WIFI模块）AT指令参考手册
通用指令部分
AT+Reset
版本号
AP操作指令部分
AT+MODE
AT+ExtAP
退出网络
AT+SAP
配置模块为可登陆的wifi热点（仅在AP与Station+AP模式下有效）
TCP/IP指令部分
AT+MUX
配置单链接模式或者多链接模式（一般使用推荐配置成单链接模式，使用简单）
建立TCP或者UDP链接
单链接模式下
多链接模式
获取链接状态
AT+UpDate 发送数据
多链接模式
关闭链接
单链接模式
建立服务器，接受数据（请注意：一定要开启多链接模式才能启用）
其他显示指令
+IPD指令
这个指令为系统收到数据的自动返回指令格式如下+IPD,<数据长度>,<数据> +IPD,<链接ID>,<数据长度>,<数据>。
ESP8266一对一或一对多通信配置说明
如图
重启模块是STATION模式生效。
指令：AT+RST;
如图：
设置为单链接
指令为：AT+CIPMUX=0
如图：
加入模块1创建的热点”ESP8266”，
指令：AT+CWJAP=”ESP8266”,”123456789”
如图：
与模块1简历TCP连接
指令：AT+CIPSTART=”TCP”,”192.168.4.1”,8080
如图：
配置为TCP服务器，端口号Байду номын сангаас080
指令为：AT+CIPSERVER=1,8080
如图：
获取本地IP地址：
指令：AT+CIFSR
如图：
在返回的参数中，APIP为本地的IP地址，此地址将在模块2中建立TCP连接时使用。
模块
模块2与PC连接后，发送AT,测试链接是否正常。
连接正常后，设置为STATION模式。
ESP8266作为服务器最多可以连接5个客户端。
说明
ESP8266模块通过串口与TTL转USB模块（在调试时使用了CH340和CPL2003,两者均可）相连，然后连接到PC端。使用串口调试助手对ESP8266进行AT指令的配置。
串口设置：
波特率：115200
停止位：1
数据位：8
奇偶校验：无
串口调试助手设置为“发送新行”。
Tranfer("AT+CWJAP=\"ESP8266\",\"123456789\"\r\n"); //单链接
Tranfer("AT+CIPSTART=\"TCP\",\"192.168.4.1\",5000\r\n");//建立tcp连接
ESP8266模块使用说明v1.2
拿到模块我们开始吧编写人:张松审核人:王崇版本：20161224V1.2目录简介 (2)第一章接线篇 (3)1.1接线 (3)1.2测试 (3)第二章AT指令使用几种例子 (5)2.1模块ap模式下做tcp serve (5)2.2模块sta模式下做tcp serve (6)2.3模块tcp client透传模式 (6)2.4模块UDP多连接模式 (8)2.5模块UDP透传模式 (10)2.6两个模块UDP传输模式 (11)第三章常用指令及安信可新增指令篇 (14)3.1AT常用 (14)第四章模块固件烧录篇 (15)第五章模块环境开发篇 (16)第六章如何写一个hello word！ (22)第七章硬件参考设计 (23)第八章常用资料说明 (26)第九章常见问题 (27)简介这是主要真对安信可的出厂模块（并非开发板）进行的个人总结，如有不明白和错误可以加群8266技术支持群（383531883）给群主张松留言，我会经常更新一些大家常见的问题和怎么去玩ESP8266等。
第一章接线篇1.1接线拿到我们模块后，请按以下接线进行测试，即VCC、EN接3.3v、GPIO15GND接地、模块的TX、RX接串口工具的RX、TX、RST引脚低电平复位，不需要可以悬空、GPIO0下载固件时要拉低（温馨提示：如果您购买的是ESP-01S/07S/08S/12S只需要接VCC GND RX TX既可正常工作）。
如果您购买的是ESP-01模块只需要把CH-PD接到VCC上。
其他的按照下图接线即可(没有的IO可以不接)。
如下图:1.2测试在以上接线OK的情况下，打开串口调试助手，配置模式为波特率：115200、数据位：8校验位/停止位/流控：none，给模块上电，串口打印信息如下：此时，打开手机，可以搜到Ai-Thinker_XXXX开头的wifi热点(开发板是没有wifi信号的。
上电默认为station模式)，两者均可证明模块已正常启动，接下来就为大家介绍常用的功能！指令发送的时候记得发送换新行，或者回车换行。
ESP8266用户手册
ESP8266用户手册ESP8266是一种广泛使用的无线模块，由Espressif Systems开发，被广泛使用于物联网和嵌入式设备的应用。
ESP8266的设计目标是为IoT应用提供连接便捷、底层可编程性和低成本的方案，它采用了Tensilica的L106 Diamond系列的32位大小端MCU。
由于其强大的功能和易于使用性，ESP8266已经成为了DIY电子爱好者的最爱。
本文将详细介绍ESP8266用户手册，以帮助新手更好地使用该模块。
1. 硬件介绍ESP8266是一款集成了Wi-Fi的芯片，它与主控芯片之间通过串行通信进行交互。
ESP8266的主体尺寸为16mm x 24mm，并且它的引脚和结构都是十分紧凑的。
ESP8266通常工作在3.3V的电压下，但是如果需要与5V的主控芯片进行通信，就需要进行电平转换。
2. 软件介绍在软件方面，ESP8266支持多种开发平台和语言。
目前，ESP8266最受欢迎的开发平台是Arduino IDE，用户可以通过该平台进行快速的开发工作。
此外，ESP8266也支持其他语言和开发平台，例如Python、Lua等。
3. WiFi模式ESP8266支持三种WiFi模式： STA模式、AP模式和STA+AP 模式。
STA模式是指将ESP8266作为一个WiFi的客户端连接到一个现有的WiFi网络，AP模式是指将ESP8266作为一个WiFi热点使其它设备可以连接到它，STA+AP模式是指将ESP8266同时作为WiFi客户端和WiFi热点。
4. AT指令ESP8266可以通过AT指令进行控制。
当我们要将ESP8266作为单片机处理时，我们可以使用AT指令来控制它的各种功能。
AT指令通常以“AT”开头，其后跟着具体的指令。
例如，AT+GMR是一个用来获取ESP8266固件版本信息的指令。
5. 固件升级在使用ESP8266过程中，我们可能需要升级不同版本的固件以获取新的功能和修复BUG。
安信可 ATK-ESP8266 WIFI 用户手册
高性能UART-WIFI 模块ATK-ESP8266 WIFI 用户手册User Manual目录1.特性参数 (1)2.使用说明 (2)2.1模块引脚说明 (2)2.1安信可ESP8266-12F WIFI模块 (3)2.2模块使用说明 (4)2.2.1 功能说明 (4)2.2.1.1 透传模式 (4)2.2.2 使用前准备 (4)2.2.3 硬件连接 (4)2.2.4 指令结构 (5)2.2.3 基础AT指令 (5)2.2.3.1 AT (5)2.2.3.2 AT+RST (6)2.2.3.3 AT+GMR (6)2.2.3.4 ATE (6)2.2.3.5 AT+RESTORE (6)2.2.3.6 AT+UART (6)2.2.4 WIFI功能AT指令 (7)2.2.4.1 AT+CWMODE (8)2.2.4.2 AT+CWJAP (8)2.2.4.3 AT+CWLAP (9)2.2.4.4 AT+CWQAP (9)2.2.4.5 AT+CWSAP (9)2.2.4.6 AT+CWLIF (10)2.2.4.7 AT+CWDHCP (10)2.2.4.8 AT+CW AUTOCONN (11)2.2.4.9 AT+CIPSTAMAC (11)2.2.4.10 A T+CIPAPMAC (11)2.2.4.11 A T+CIPSTA (12)2.2.4.12 A T+CIPAP (12)2.2.4.13 A T+SA VETRANSLINK (12)2.2.5 TCP/IP工具箱AT指令 (13)2.2.5.1 AT+CIPSTA TUS (13)2.2.5.2 AT+CIPSTART (14)2.2.5.3 AT+CIPSEND (15)2.2.5.4 AT+CIPCLOSE (15)2.2.5.5 AT+CIFSR (16)2.2.5.6 AT+CIPMUX (16)2.2.5.7 AT+CIPSERVER (16)2.2.5.8 AT+CIPMODE (17)2.2.5.9 AT+CIPSTO (17)2.2.5.10 A T+CIUPDA TE (17)2.2.5.11 A T+PING (18)2.2.6 基本AT指令测试 (18)2.2.6.1 AT+RST 重启模块，如图2.2.6.1.1 (19)2.2.6.2 AT+GMR 查看版本信息，如图2.2.6.2.1 (19)2.2.7 TCP Client透传模式 (19)2.2.8 多连接server (23)3 结构尺寸 (26)4 其他 (26)1.特性参数ATK-ESP8266是ALIENTEK推出的一款高性能的UART-WiFi（串口-无线）模块，ATK-ESP8266板载ai-thinker公司的ESP8266模块，该模块通过FCC，CE认证，可直接用于产品出口欧美地区。
ESP8266一对一或一对多通信配置说明
ESP8266串口wifi模块，一对一或一对多通信AT指令配置说明史晓冬由B箱：****************介绍在本例中使用至少两个ESP8266模块其中模块1配置为AP模式，并创建一个服务器serveri。
模块2配置为STA模式，作为客户端clienti加入模块1创建的AP后与服务器serveri建立TCP连接，之后模块1和模块2可以通信。
模块3与模块2配置类似，模块3配置为STA模式，作为客户端client2加入模块1创建的AP，之后与serveri建立TCP连接，模块1和模块3可以通信。
ESP8266作为服务器最多可以连接5个客户端。
说明：ESP8266模块通过串口与TTL转USB模块（在调试时使用了CH340和CPL2003，两者均可）相连，然后连接到PC端。
使用串口调试助手对ESP8266进行AT指令的配置。
串口设置：波特率：115200停止位：1数据位：8奇偶校验：无串口调试助手设置为“发送新行”。
模块1设置，模式：AP模式，server服务器。
模块1通过CH340与PC相连后，打开串口调试助手，本历程中使用正点原子的XCOMV2.0;选择对应的com端口，对串口参数设置好。
如图1。
打开串口后，发送，“AT”，测试模块是否连接成功，如果返回“OK”则说明连接成功。
如下图：设置模式为AP模式，发送AT指令“AT+CWMODE=2"，返回“OK”，说明配置成功。
如图:设置AP参数，热点名称为“ESP8266” ；密码为“123456789"，通道号11,加密方式3；AT指令为：AT+CWSAP="ESP8266","123456789",11,3如图：返回“OK”设置成功。
重启模块使AP设置生效。
指令：AT+RST；如图：靛XCOM V2.0单条发送多条发送协议传输帮助AT+RST启动多链接。
AT指令为：AT+CIPMUX=1 如图：配置为TCP 服务器，端口号8080指令为：AT+CIPSERVER=1,8080 如图：Ai-Thiiiker Technclogy Co., Ltd. re alyNT 十匚工FMUK=1OKAT+GIFSERV^R=l, 8080 OK单荥发法薛条发送协议传输帮助kT+CIFSERVE^l, 3030获取本地IP 地址: 指令：AT+CIFSR 如图：定时发送周期：1 口口口口ms16进制发送7发送新行0%打开文件I Ij 产瀛电子网；wvuw. ope n edv. coms ：g&R ：5gBCTS=1 口 £R=1 DCD=1 当亩在返回的参数中，APIP为本地的IP地址，此地址将在模块2中建立TCP连接时使用。
安信可ESP8266模块使用指导
安信可ESP8266模块使用指导ESP8266是一款低成本、低功耗的Wi-Fi模块，具有强大的处理能力和丰富的接口选项。
在这篇使用指导中，将向您介绍如何使用安信可ESP8266模块进行Wi-Fi通信。
1.硬件准备首先，您需要准备以下硬件设备：-安信可ESP8266模块-电脑或单片机开发板-USB转串口模块（用于连接ESP8266模块和电脑）2.硬件连接将ESP8266模块与USB转串口模块进行连接。
请确保连接正确，例如将ESP8266的VCC引脚连接到3.3V电源，GND引脚连接到地线，TX引脚连接到USB转串口的RX引脚，RX引脚连接到TX引脚。
3.软件准备在开始编程之前，您需要安装以下软件：- Arduino IDE（用于编写和上传代码）- ESP8266 Arduino核心库（用于支持ESP8266模块）安装完成后，打开Arduino IDE并选择适用于ESP8266的开发板。
4.编写代码以下是一个简单的示例代码，用于将ESP8266连接到Wi-Fi网络并发送HTTP请求：```Arduino#include <ESP8266WiFi.h>const char* ssid = "你的Wi-Fi名称";const char* password = "你的Wi-Fi密码";void setudelay(10);WiFi.begin(ssid, password);while (WiFi.status( != WL_CONNECTED)delay(500);Serial.print(".");}Serial.println("");Serial.println("Wi-Fi连接成功");Serial.println("发送HTTP请求...");WiFiClient client;client.println("GET /api/data HTTP/1.1");client.println("Connection: close");client.println(;}void loo//其他代码...```5.上传和运行代码将ESP8266模块连接到电脑，并在Arduino IDE中选择正确的串口和开发板。
