视频监控系统技术交底记录
监控系统施工技术交底
监控系统施工技术交底闭路监控系统分项工程质量技术交底卡施工单位：GDxxxxxxx工程名称：智能化系统工程交底部位：闭路监控系统分部工程日期：年月日技术交底内容：一、施工前准备在每个施工环节中，必须与其他施工队或供货厂家配合和协调，才能顺利完成施工。
施工前，班组长应首先熟悉施工图纸，并对作业人员进行施工工艺技术交底，以保证施工工艺符合规范和设计要求。
二、施工技术要求1、前端摄像设备的安装在安装摄像机之前，必须逐个通电进行检测。
只有在摄像机等处于正常工作状态后，才能正式安装。
不可自行拆卸摄像机。
搬运摄像机时应小心，不可撞击或摇晃摄像机。
摄像机不可受到雨淋，不可在有水的地方使用。
清理摄像机机体时，不可使用烈性或腐蚀性清洁剂，应使用干布清理。
摄像机的安装高度必须在2.5米以上。
吊装支架应稳定地固定在安装位置上。
摄像机安装点应尽可能避开强电磁干扰源、震动源和潮湿气体多的地方。
安装点需稳定牢固，在镜头视场内，避免强光直射。
2、传输线路敷设、检测部分线路传输部分分主干槽道和分支线管两个部分。
线缆通过主干槽道敷设到主要通道，然后通过专用的镀锌金属线管敷设到摄像机的具体安装位置。
从线管出口处用软蛇皮管保护穿放到分机接线口，蛇皮管相应固定。
从主干槽道到分支专用金属穿线管，用专用卡箍压槽连接。
金属线管两头接口部分毛刺要仔细处理，以免穿线时损坏线缆。
3、后端设备安装机房内主要安装各种监控中心设备。
所有的电脑、显示设备都应安装在操作台上，交换机、硬盘录像设备安装在网络机柜上。
监控中心的操作台应垂直安放，台面水平，台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象。
操作台和机柜内应有足够的电源插座供安装在里面的设备用电，应安装适当数量的通风散热装置。
网络机柜和操作台内的设备和部件应牢固端正，紧固件应紧固。
接插件应接触可靠，内部接线符合设计要求。
监控中心的电缆敷设应符合以下要求：系统采用地槽和墙槽结合的方式，所有的电缆敷设时要从机架、操作台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内，拐弯处要符合电缆曲率半径要求。
视频监控系统技术交底
视频监控系统技术交底一、引言视频监控系统在现代社会中发挥着越来越重要的作用，无论是保障公共安全、监控生产流程，还是保护个人财产，都离不开它。
为了确保视频监控系统的正常运行和有效应用，进行详细的技术交底是必不可少的环节。
二、视频监控系统的组成视频监控系统主要由前端设备、传输设备、控制设备和显示设备四大部分组成。
前端设备包括摄像机、镜头、防护罩、支架等。
摄像机是获取图像信息的关键设备，其性能直接影响监控效果。
不同类型的摄像机，如枪式摄像机、半球摄像机、球型摄像机等，适用于不同的场景。
镜头则决定了摄像机的视角和成像清晰度。
传输设备负责将前端设备采集到的视频信号传输到控制设备和显示设备。
常见的传输方式有有线传输（如同轴电缆、双绞线、光纤等）和无线传输（如 WiFi、4G/5G 等）。
控制设备包括硬盘录像机（DVR）、网络视频录像机（NVR）、视频矩阵等。
它们用于对视频信号进行存储、处理和切换控制。
显示设备通常有监视器、电脑显示器、大屏幕拼接屏等，用于实时显示监控画面。
三、摄像机的安装要点（一）安装位置选择摄像机的安装位置应根据监控需求进行合理选择，要考虑到视角覆盖范围、避免遮挡、光线条件等因素。
例如，在出入口应安装能够清晰拍摄人员面部特征的摄像机；在重要区域应选择无盲区的安装位置。
（二）安装高度和角度安装高度一般根据监控区域的大小和摄像机的类型来确定。
通常，枪式摄像机的安装高度在 25 米至 3 5 米之间，半球摄像机的安装高度在 2 米至 25 米之间。
安装角度应保证能够最大程度地覆盖监控区域，同时避免逆光和强光直射。
（三）固定和防护摄像机安装应牢固可靠，避免因震动或风吹等原因导致图像模糊。
同时，要做好防护措施，防止人为破坏和恶劣天气的影响。
四、传输线路的敷设（一）有线传输线路同轴电缆在敷设时应避免与强电线路并行或交叉，以减少干扰。
双绞线的敷设要注意线序的正确连接，并且保持线路的整齐和固定。
光纤敷设要注意弯曲半径，避免折断光纤。

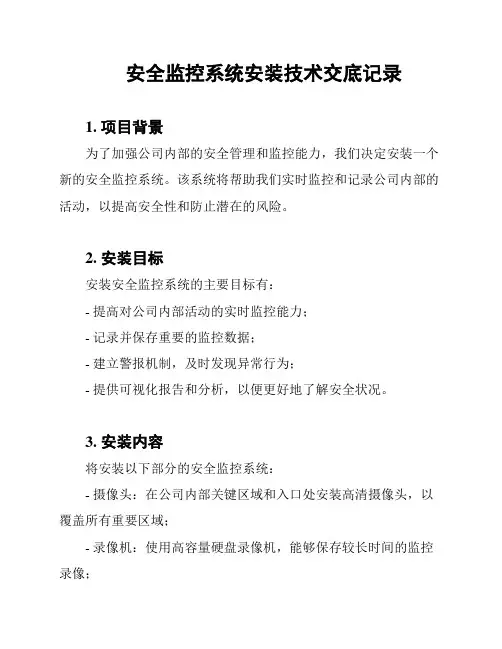

安全监控系统安装技术交底记录
安全监控系统安装技术交底记录1. 项目背景为了加强公司内部的安全管理和监控能力，我们决定安装一个新的安全监控系统。
该系统将帮助我们实时监控和记录公司内部的活动，以提高安全性和防止潜在的风险。
2. 安装目标安装安全监控系统的主要目标有：- 提高对公司内部活动的实时监控能力；- 记录并保存重要的监控数据；- 建立警报机制，及时发现异常行为；- 提供可视化报告和分析，以便更好地了解安全状况。
3. 安装内容将安装以下部分的安全监控系统：- 摄像头：在公司内部关键区域和入口处安装高清摄像头，以覆盖所有重要区域；- 录像机：使用高容量硬盘录像机，能够保存较长时间的监控录像；- 网络设备：配置适当的网络设备，确保监控图像和数据的传输和存储；- 控制中心：建立一个集中的控制中心，用于监控和管理整个系统；- 警报系统：设置警报系统，能够在发现异常时及时发出警报。
4. 安装流程下面是安装安全监控系统的大致流程：1. 针对公司的安全需求，制定安装计划和布置方案；2. 安装必要的网络设备，并保证网络的稳定性和安全性；3. 在关键区域和入口处安装摄像头，并调整其角度和位置，以保证全面监控；4. 安装录像机并配置录像设置，确保能够保存足够长时间的监控录像；5. 建立控制中心，安装监控软件，并进行系统配置和测试；6. 设置警报系统，并测试其可靠性和准确性；7. 完成安装后，进行系统的整体测试和调整，确保系统能够正常运行；8. 对安装过程和系统配置进行全面记录，以备将来参考和维护。
5. 培训和维护安装完成后，我们将进行培训，以使相关员工能够熟练操作和管理安全监控系统。
此外，定期的维护和保养也是确保系统持续有效的关键。
6. 风险与控制措施在安装过程中，可能会遇到以下风险：- 网络不稳定导致监控图像传输中断；- 人为破坏或摄像头故障导致监控死角；- 警报系统误报或漏报；- 数据泄露和安全性问题。
为了减轻以上风险，我们将采取以下控制措施：- 配备备用网络设备，确保在网络中断时能够快速切换；- 定期巡检和维护摄像头，确保其正常运行；- 设置合理的警报规则，并进行定期测试和维护；- 定期检查系统的安全性，并加强数据的保护措施。
摄像头技术安全交底记录模板
一、交底提要为确保摄像头安装、调试、维护过程中的安全，防止安全事故的发生，特制定本安全交底记录。
所有参与摄像头技术工作的人员必须熟悉并遵守以下安全规定。
二、交底日期年月日三、参与人员1. 项目负责人2. 安装工程师3. 调试工程师4. 技术支持人员5. 施工人员四、安全交底内容1. 入场安全教育- 所有参与摄像头技术工作的人员必须参加入场安全教育，了解摄像头安装、调试、维护的基本安全知识。
- 新员工必须通过安全考试，合格后方可上岗。
2. 现场安全措施- 高处作业安全：- 高处作业人员必须佩戴安全带，并做好坠落防护措施。
- 高处作业区域应设置安全警戒线，并张贴警示标志。
- 高空作业时，应确保作业平台稳固，必要时使用安全网。
- 电气安全：- 作业前，应检查电源线路，确保无漏电现象。
- 作业时，严禁操作人员直接接触电源，避免触电事故。
- 使用电动工具时，必须确保工具绝缘良好，并定期检查。
- 现场环境安全：- 作业现场应保持整洁，不得堆放杂物。
- 作业现场应配备必要的消防设施，并确保其有效性。
- 作业现场应保持良好的通风，避免有害气体积聚。
3. 设备操作安全- 作业人员应熟悉摄像头设备的操作规程，严格按照操作流程进行操作。
- 严禁非专业人员操作摄像头设备，防止设备损坏或安全事故发生。
- 操作过程中，应密切注意设备运行状态，发现异常情况立即停止操作，并向相关人员报告。
4. 个人防护- 作业人员必须佩戴相应的安全防护用品，如安全帽、防护眼镜、手套等。
- 作业现场不得穿拖鞋、高跟鞋，以免发生滑倒事故。
5. 紧急情况处理- 发生触电、坠落等紧急情况时，应立即切断电源，并采取紧急救援措施。
- 如遇火灾等紧急情况，应迅速撤离现场，并拨打报警电话。
五、责任落实1. 项目负责人负责监督本安全交底记录的执行情况。
2. 安装工程师、调试工程师、技术支持人员、施工人员应严格遵守本安全交底记录中的各项规定。
3. 任何违反安全规定的行为，一经发现，将严肃处理。
视频监控施工技术交底记录
（1）密封线槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定。
（2）线缆桥架内线缆垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔5～l0m处进行固定。
4.2.2、线缆进场检查验收：线缆进场后，必须对线缆进行详细的检查验收，检查线缆的外
观、规格型号、长度、合格证、耐热阻燃的标识。并现场抽样检测绝缘层厚度和圆形线芯的直径。工程使用的各类线缆（双绞线、视频线、光缆、电源线）型号规格应符合设计和施工图要求。线缆外护线套需完整无损，电缆应附有出厂质量检验合格证。电缆所附标志、标签均要保留。视频线、网线开盘后应先检查光缆外表有无损伤，端头封装是否良好。
2、控制部分：由8路视频服务器、4路视频服务器、视频解码服务器、管理服务器、IP磁盘存储阵列等组成，完成视频信号放大，分配图像信号，切换摄像机等功能。
3、显示部分：将所有视频图像显示在负一层消防监控中心的由14台19英寸液晶监视器和1台42寸液晶监视器组成的监视墙上。
4、监控中心机房：位于负一层的消防监控中心内,机房安装系统控制和显示部分。
2、主要辅料包括: 安装支架、BNC头、摄像机电源插头、电源插座板、螺丝、垫片、金属软管等。
3.3、主要机具
1、常见电工工具、电胶带、钢丝钳、卷尺、临时线标、记号笔、电烙铁、焊锡丝、扎带、手套、手电钻、冲击钻、梯子等。
2、笔记本、打印机、对讲机等。
3.4、作业条件
1、办公室内、弱电竖井、建筑内其它公共部分及周界的布线线缆沟、槽、管、盒施工完毕，符合设计和质量要求；
视频监控施工技术交底记录
施工技术交底记录
编号： 渝建竣--028

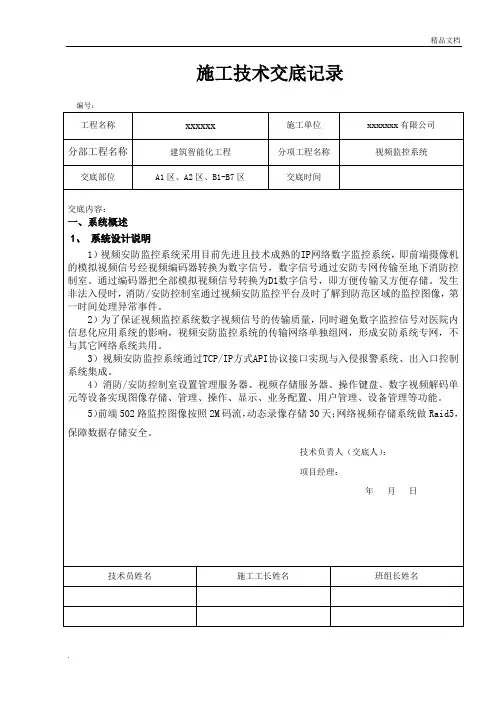

视频安防监控技术交底
4、严格按照系统设备接线图安装、连线各设备。要求设备固定牢靠、接线连接可靠、准确、整齐。
技术负责人（交底人）：
项目经理：
年月日
技术员姓名
施工工长姓名
班组长姓名
施工技术交底记录
编号：
工程名称
xxxxxx
施工单位
xxxxxxx有限公司
分部工程名称
8.3、进入施工现场必须戴好安全帽，操作人员必须熟悉所属工种的安全操作规程。
8.4、扫管穿线时要防止钢丝的弹力勾眼；俩人穿线时应协调一致。一呼一应有节奏的进行，不要用力过猛以免伤手。
8.5、穿线用的梯子必须坚固，距梯脚40~60mm处要设拉绳，不准在梯子最上一层工作，梯凳上禁止放工具和材料。
技术负责人（交底人）：
技术负责人（交底人）：
项目经理：
年月日
技术员姓名
施工工长姓名
班组长姓名
施工技术交底记录
编号：
工程名称
xxxxxx
施工单位
xxxxxxx有限公司
分部工程名称
建筑智能化工程
分项工程名称
视频监控系统
交底部位
A1区、A2区、B1-B7区
交底时间
3.3摄像机安装
(1)、在搬动、安装摄像机过程中，不得打开摄像机镜头盖。
施工技术交底记录
编号：
工程名称
xxxxxx
施工单位
xxxxxxx有限公司
分部工程名称
建筑智能化工程
分项工程名称
视频监控系统
交底部位
A1区、A2区、B1-B7区
交底时间
交底内容：
一、系统概述
1、 系统设计说明
视频监控系统技术交底记录
监控系统施工技术交底记录内容工程名称农机合作社场库棚等基础设施五标段附属工程监控系统设备安装交底内容一、施工前准备、施工前，应准备齐所有施工的施工图纸及其他必要的技术文件，包括综合管线剖面图、各个1 子系统的系统图、平面图、安装示意图等。
、施工前班组长应该首先熟悉施工图纸，并对作业人员进行施工工艺技术交底，保证施工工艺2 符合规范及设计的要求。
二、施工技术要求1、彩色半球摄影机的安装安装前每个摄像机均加电进行检测和调整，处于正常工作状态的摄像机方可安装。
不可自行拆卸摄像机。
搬运摄像机时应小心，不可撞击或摇晃摄像机。
不可在有水的地方使用摄像不可使摄像机受到雨淋，机。
交清理摄像机机体时，不可使用烈性或腐蚀性清洁剂，底应使用干布清理摄像机。
内另一手抓住球型外壳往逆时针一手抓住摄像机主体，容方向转，把它拆开。
交电缆的一端连接到球型摄像机的视频输出端把BN口上，另一端连接到显示器的视频输入端口将球型摄像机的电源插头与适配连接电源适配器的电源插头相连，然后再把适配器连接到DC 12流电源用螺丝灯转动螺丝固定摄像机底上下转动球型摄像机内部的摄适度调整影像位置主板PC并左右转动镜头对准焦距组装时，把球型摄像机向顺时方向转动。
2、彩色固定枪式摄像机的安装安装前每个摄像机均加电进行检测和调整，处于正常工作状态的摄像机方可安装。
不可自行拆卸摄像机。
搬运摄像机时应小心，不可撞击或摇晃摄像机。
不可使摄像机受到雨淋，不可在有水的地方使用摄像机。
清理摄像机机体时，不可使用烈性或腐蚀性清洁剂，应使用干布清理摄像机。
”方C安装镜头：逆时针转动紧固后缘调节环的螺钉，可以松开螺钉，然后把调节环转到“向（逆时针），直到转不动为止。
设置镜头选择开关：镜头安装完毕后，应把镜头选择开关设置为“视频”。
摄像机的镜头选择开关包括“视频VIDEO”和“直流DC”。
后聚焦调节：尽管在装运前在工厂调节了摄像机的后聚焦，但是焦距可能不准确。
在这种情况下应调节后聚焦。
视频监控系统施工技术交底
在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。
机架底座与地面固定，安装竖直平稳，垂直偏差不超过3‰；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3mm，两个机柜中间缝隙不大于3mm。控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距不小于0.8m。
防盗报警控制器材通用技术条件GB12663-2001
钢管敷设工艺标准305-1998
金属线槽配线安装工艺标准313-1998
防雷及接地安装施工工艺标准HFWXQB1-6-013-2004
甲方相关要求
招标文件及图纸有关内容
第二章 工程概况
2.1工程内容
视频பைடு நூலகம்控系统
2.2工期要求
按总体建设工程基本要求，以及贵单位针对本项目工程的计划、要求，制定相应的工期计划，并保证按计划施工，按期保质完成本工程。
摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。
必须在土建、装修工程结束后，各专业设备安装基本完毕，在整洁的环境中安装摄像机。
从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。
摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。安装高度室内2.5-5m，室外3.5-10m。电梯轿厢内的摄像机安装有顶部，其光轴与电梯厢的两壁、天花板成45度角。
监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆成捆绑扎，在电缆两端留适当余量。并标示明显的永久性标记。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控系统施工技术交底记录内容
工程名称农机合作社场库棚等基础设施五标段附属工程交底内容监控系统设备安装
交底内容交底内容交底内容一、施工前准备
1、施工前，应准备齐所有施工的施工图纸及其他必要的技术文件，包括综合管线剖面图、各个子系统的系统图、平面图、安装示意图等。
2、施工前班组长应该首先熟悉施工图纸，并对作业人员进行施工工艺技术交底，保证施工工艺符合规范及设计的要求。
二、施工技术要求
1、彩色半球摄影机的安装
安装前每个摄像机均加电进行检测和调整，处于正常工作状态的摄像机方可安装。
不可自行拆卸摄像机。
搬运摄像机时应小心，不可撞击或摇晃摄像机。
不可使摄像机受到雨淋，不可在有水的地方使用摄像
机。
清理摄像机机体时，不可使用烈性或腐蚀性清洁剂，
应使用干布清理摄像机。
一手抓住摄像机主体，另一手抓住球型外壳往逆时针
方向转，把它拆开。
把BNC电缆的一端连接到球型摄像机的视频输出端
口上，另一端连接到显示器的视频输入端口。
连接电源适配器，将球型摄像机的电源插头与适配器
DC 12V的电源插头相连，然后再把适配器连接到交
流电源。
用螺丝灯转动螺丝固定摄像机。
上下转动球型摄像机内部的摄像
机（PCB主板）适度调整影像位置，
并左右转动镜头对准焦距。
组装时，把球型摄像机向顺时针
方向转动。
2、彩色固定枪式摄像机的安装
安装前每个摄像机均加电进行检
测和调整，处于正常工作状态的
摄像机方可安装。
不可自行拆卸摄像机。
搬运摄像机时应小心，不可撞击或摇晃摄像机。
不可使摄像机受到雨淋，不可在有水的地方使用摄像机。
清理摄像机机体时，不可使用烈性或腐蚀性清洁剂，应使用干布清理摄像机。
安装镜头：逆时针转动紧固后缘调节环的螺钉，可以松开螺钉，然后把调节环转到“C”方
向（逆时针），直到转不动为止。
设置镜头选择开关：镜头安装完毕后，应把镜头选择开关设置为“视频”。
摄像机的镜头选择开关包括“视频VIDEO”和“直流DC”。
后聚焦调节：尽管在装运前在工厂调节了摄像机的后聚焦，但是焦距可能不准确。
在这种情况下应调节后聚焦。
摄像机的供电电源为AC24V，采用RVV2*电源线从设备机房引AC220V电源至现场设备的电源适配器，经变压成AC24V接至摄像机连接器的电源连接端子，不必区分极性。
摄像机的视频线采用SYV-75-5，从设备机房光端机的BNC接头引至摄像机连接器的画面输出端子“VIDEO OUT”。
3、一体化快球摄像机的安装
安装前每个摄像机均加电进行检测和调整，
处于正常工作状态的摄像机方可安装。
搬运摄像机时应小心，不可撞击或摇晃摄像
机。
不可使摄像机受到雨淋，不可在有水的地方
使用摄像机。
清理摄像机机体时，不可使用烈性或腐蚀性
清洁剂，应使用干布清理摄像机。
一体化快球摄像机的安装包括室外护罩和
摄像机的安装，室外护罩的安装详见安装手
册；摄像机的安装详见使用说明书。
一体化快球摄像机的供电电源为AC24V，，采用RVV2*电源线从设备机房引AC220V电源至现场设备的电源适配器，经变压成AC24V接至摄像机连接器的电源连接端子。
摄像机的控制线缆为RVVP2*屏蔽线缆，采用RS-485半双工工作方式，从设备机房光端机的数据口引至摄像机连接器的遥控器连接端子，红线为Txd+，黑线为Txd-。
摄像机的视频线采用SYV-75-5，从设备机房光端机的BNC接头引至摄像机连接器的画面输出端子。
4、监视器的安装
安装前每台监视器均加电进行检测和调整，处于正常工作状态的监视器方可安装。
不可自行拆卸监视器。
监视器安装位置使屏幕不受外来光的直射。
搬运监视器时应小心，不可将监视器放置在不稳定的车、台、架或桌上，以免监视器落下砸伤人，并严重损坏设备本身。
不可使监视器受到雨淋，不可在有水的地方使用监视器。
清理监视器机体时，不可使用液体清洁剂或喷雾清洁剂，应使用湿布擦拭。
通风：在设备外壳的后部或底部设有槽缝和开口用来通风，以确保本设备运行可靠，并防止设备过热，不得将本品放置在床、沙发、地毯或类似的表面上，以免开口被堵塞或覆盖，也不得将本品放置在散热器或加热器附近。
电源：本设备的电源范围为AC：90V~260V，使用随本机提供的电源线缆接入220V交流电源，另一端插入监视器后部的电源口。
视频线采用SYV-75-5，接入监视器后部的CAMERA IN的第1个端口。
5、控制室设备的安装
包括：控制台、监视器、矩阵切换控制器、视频分配器、键盘、画面分割器、长延时录象机等。
