材料热膨胀系数测定
其中α石英=5.8×10-7 ℃-1
三、实验器材
WTD-1型热膨胀仪 陶瓷试样平面磨床 陶瓷试样（标准样和压制样） 游标卡尺
四、实验步骤
样品制备，按试验要求制备直径5mm、长 60mm标准试样，并两端磨平（陶瓷试样平面 磨床），用游标卡尺精确测量其尺寸；
样品装炉，使样品、石英玻璃棒、千分表顶杆 处在一条直线上，使千分表顶紧至指针转2-3 圈，确定一个初读数；
配置金属硝酸盐溶液，加入沉淀及氨水、碳酸钠或络合剂， 待形成沉淀物或溶胶后，干燥后选择某一温度煅烧。
五、数据记录及处理
提交一套翔实的氧化物粉体制备工艺参数，详细记 录每一步的实验条件和现象。
六、思考题
1）粉体的粒径有几种表示方法，颗粒度分布有哪些 测试方法？
2）粉体的颗粒度分布对陶瓷的烧结性能和力学性能 有怎样的影响？
装上热电偶，使其处在样品正上方。
接通电源，调整电流，使其按设定的速度 （5℃/min）均匀升温。每5℃作为一个数据记 录点，记录相应的温度和试样的长度。
结果计算，测定样品线膨胀率和线膨胀系数。 绘出材料的热膨胀曲线，确定其特征温度。 关闭电源。
五、数据记录及处理 1）数据记录
线膨胀率是指由室温至试验温度间，样品长度的相 对变化率。
线膨胀系数是指由室温至试验温度间，每升高1度， 样品长度的相对变化率。
通过对材料的热膨胀性能的测量，得到材料的热膨 胀曲线，从而确定材料的特征温度。
α =α 石英+ΔL/(L0×ΔT)
（1）
ΔL—— 试样从温度T1至T2时的伸长量
L0 —— 试样在温度T1时的原长 ΔT—— 温度变化的区间
散射理论和实验结果都告诉我们，散射角θ 的大小与颗粒的 大小有关，颗粒越大，产生的散射光的θ 角就越小；颗粒 越小，产生的散射光的θ 角就越大。
进一步研究表明，散射光的强度代表该粒径颗粒的数量。在 不同的角度上利用光电探测器测量散射光的强度，将这些 包含粒度分布信息的光信号转换成电信号并传输到电脑中， 通过专用软件用Mie散射理论对这些信号进行处理，就可 以准确地得到所测试样品的粒度分布。
实验讲义
实验名称：材料热膨胀系数测定
一、实验目的Байду номын сангаас
了解材料的膨胀曲线对生产的指导意义； 掌握示差法测定材料热膨胀系数的原理和
方法。 利用材料的热膨胀曲线确定材料的特征
温度，如玻璃转化温度。
二、实验原理
热膨胀是指制品在加热过程中的长度变化。其表示 方法常分为线膨胀率和线膨胀系数两种。测定 时，以一定的升温速度，加热试样到指定的测 试温度，测定试样随温度变化而发生的伸长量。
一、实验目的
1）了解粉体颗粒度的物理意义及其在科研与生产中 的作用；
2）掌握颗粒度的测试原理及测试方法；
3）熟悉陶瓷材料的制备工艺流程及烧结性能、硬度 等测试技术。
二、实验原理
激光粒度分析法是根据颗粒能使激光产生散射这一物理现象 测试粒度分布的。
由于激光具有很好的单色性和极强的方向性，所以一束平行 的激光在没有阻碍的无限空间中将会照射到无限远的 地方，并且在传播过程中很少有发散的现象。当光束 遇到颗粒阻挡时，一部分光将发生散射现象，散射光 的传播方向将与主光束的传播方向形成一个夹角θ 。
温度
伸长
温度
伸长
温度
伸长
2）绘制曲线 以伸长量为纵坐标，温度为横坐标绘制热膨
胀曲线。
3）结果计算 按公式α =α 石英+ΔL/(L0×ΔT)计算平均热膨胀
系数。
六、思考题
1）影响材料热膨胀系数的因素主要有哪 些？
2）从热膨胀曲线可获得哪些有用的信息？
实验讲义
实验名称：无机材料颗粒度分布 实验学时：2学时 指导教师：江金国
三、实验器材
激光粒度分析仪 玛瑙研钵/球磨罐 球磨机 电热磁力搅拌器 高温硅钼棒电炉 分析天平等
四、实验步骤
采用甘氨酸-硝酸盐法制备陶瓷氧化物粉体，按既定组成化 学计量比称料、配成溶液，加入金属离子总量2倍左右 的甘氨酸，快速搅拌，加热至200℃至发生自燃烧反 应，燃烧产物在高温炉中900℃煅烧，煅烧产物研磨 后即得氧化物粉体。
测材料热膨胀系数的实验报告
材料热膨胀系数的测量一、实验目的1、了解测定热膨胀系数曲线对生产的指导意义2、掌握PCY型高温卧式膨胀仪和ZRPY—200热膨胀系数测定仪（低温膨胀仪）的使用和软件操作;3、掌握示差法测定热膨胀系数的原理和方法，使用热膨胀仪测量不同材料的热膨胀系数.二．实验原理1、测量热膨胀系数的意义物体的体积或长度随温度的升高而增大的现象称为热膨胀。
热膨胀系数是材料的主要物理性质之一,它是衡量材料的热稳定性好坏的一个重要指标。
在实际应用中,当两种不同的材料彼此焊接或熔接时，选择材料的热膨胀系数显得尤为重要，如玻璃仪器、陶瓷制品的焊接加工，都要求二种材料具备相近的膨胀系数。
在电真空工业和仪器制造工业中广泛地将非金属材料（玻璃、陶瓷)与各种金属焊接，也要求两者有相适应的热膨胀系数；如果选择材料的膨胀系数相差比较大，焊接时由于膨胀的速度不同,在焊接处产生应力，降低了材料的机械强度和气密性,严重时会导致焊接处脱落、炸裂、漏气或漏油。
如果层状物由两种材料迭置连接而成，则温度变化时，由于两种材料膨胀值不同，若仍连接在一起,体系中要采用一个中间膨胀值，从而使一种材料中产生压应力而另一种材料中产生大小相等的张应力，恰当地利用这个特性，可以增加制品的强度。
因此，测定材料的热膨胀系数具有重要的意义。
2、测量原理一般的普通材料,通常所说膨胀系数是指线膨胀系数,其意义是温度升高1℃时单位长度上所增加的长度，单位为厘米/厘米·度。
假设物体原来的长度为L0，温度升高后长度的增加量为∆L，它们之间存在如下关系:∆L╱L0＝α1∆t （1）式中,α1称为线膨胀系数，也就是温度每升高1℃时，物体的相对伸长。
当物体的温度从T1上升到T2时,其体积也从V1变化为V2,则该物体在T1至T2的温度范围内，温度每上升一个单位,单位体积物体的平均增长量为βV1－V2）╱V1（T1－T2） (2）(=式中，β为平均体膨胀系数.从测试技术来说，测体膨胀系数较为复杂。
高温下材料热膨胀系数测试方法
高温下材料热膨胀系数测试方法随着科技的不断进步，高温材料在许多行业中得到了广泛的应用。
然而，高温下材料的热膨胀系数对于材料的性能和应用具有重要的影响。
因此，准确测量高温下材料的热膨胀系数是至关重要的。
一、热膨胀系数的定义和意义热膨胀系数（Coefficient of Thermal Expansion，简称CTE）是指材料在单位温度变化时的长度、体积或密度变化的比例。
热膨胀系数的大小决定了材料在高温下能否承受热膨胀引起的应力，从而保证材料的性能和稳定性。
二、传统测试方法的局限性传统上，常使用膨胀量计和差示扫描量热仪来测量材料的热膨胀系数。
然而，这些方法在高温下存在一些局限性。
首先，膨胀量计方法需要样品有较高的机械强度，同时还需要准确控制温度，因此适用范围有限。
其次，差示扫描量热仪通过测量样品的热容变化来间接计算热膨胀系数，但由于热容的测量对温度和压力的灵敏度，使得结果的准确性受到一定的影响。
三、新型测试方法：光纤传感技术近年来，光纤传感技术的发展为高温条件下的热膨胀系数测量提供了一种新的方法。
利用光纤传感技术，可以实现对材料的热膨胀系数进行快速、准确、无损伤的测量，并且适用于各类材料。
这种新型测试方法的基本原理是通过将光纤传感器与待测材料进行结合，根据光纤传感器的波长变化来测量材料的热膨胀系数。
光纤传感器通过测量待测材料在高温下的光学特性变化，来实现对热膨胀系数的测量。
由于光纤传感器可以承受高温环境，并具有高灵敏度和高分辨率的特点，因此可以达到较高的测量准确度。
这种光纤传感技术不仅可以测量材料的线膨胀系数，还可以通过多个光纤传感器的组合测量材料的体膨胀系数和体积膨胀系数，从而全面了解材料在高温下的热膨胀特性。
四、光纤传感技术的优势和应用相比传统的测试方法，光纤传感技术具有以下几个明显的优势。
首先，光纤传感技术可以实现对复杂形状和大尺寸样品的测量，具有较高的灵活性和适应性。
其次，该技术可以实时监测材料的热膨胀性能，不仅能提供静态的热膨胀系数，还可以获得动态的热膨胀曲线，从而更好地了解材料的热膨胀特性。
热膨胀系数测定实验报告
热膨胀系数测定实验报告热膨胀系数测定实验报告引言：热膨胀系数是描述物体在温度变化下体积变化程度的物理量，对于工程设计和材料研究具有重要意义。
本实验旨在通过测定不同材料的热膨胀系数，探究不同材料的热膨胀性质，为实际应用提供参考。
实验目的：1. 了解热膨胀系数的概念和意义；2. 掌握测量热膨胀系数的方法和步骤；3. 比较不同材料的热膨胀性质。
实验器材：1. 热膨胀系数测量装置；2. 不同材料的试样：如铝、铜、钢等。
实验步骤：1. 将热膨胀系数测量装置调整到合适的工作状态；2. 将待测试样固定在测量装置上，保证试样的稳定性；3. 调整测量装置的温度控制系统，使其能够按照一定的温度变化范围进行测量；4. 记录试样在不同温度下的长度变化，并计算出热膨胀系数。
实验结果与分析：通过实验测量得到的试样在不同温度下的长度变化数据，可以计算得到不同材料的热膨胀系数。
通过对实验结果的分析，可以得出以下结论：1. 不同材料的热膨胀系数存在差异，反映了不同材料对温度变化的敏感程度；2. 金属材料的热膨胀系数一般较大，而非金属材料的热膨胀系数较小；3. 随着温度的升高，试样的热膨胀系数一般呈现递增趋势。
实验误差分析：在实验过程中，由于测量仪器的精度限制、试样的制备和固定等因素，可能会引入一定的误差。
为了减小误差的影响，可以采取以下措施：1. 选择合适的测量仪器，提高测量的精度；2. 重复测量，取平均值，减小随机误差；3. 注意试样的制备和固定，保证试样的稳定性。
实验应用：热膨胀系数的测定对于工程设计和材料研究具有重要意义。
在工程实践中，我们需要考虑材料的热膨胀性质，以避免由于温度变化引起的结构变形和破坏。
例如，在建筑物的设计中，需要考虑材料的热膨胀系数，以防止温度变化引起的裂缝和变形。
在材料研究中，热膨胀系数的测定可以帮助科学家了解材料的热力学性质，为材料的开发和应用提供参考。
结论：通过本实验的测量和分析，我们得出了不同材料的热膨胀系数存在差异，金属材料的热膨胀系数一般较大，而非金属材料的热膨胀系数较小。
材料热膨胀系数测定
一．目的意义 二．材料的热膨胀系数 三．材料热膨胀系数的检测方法 四．示差法的测定原理 五．实验过程 六．主要影响因素讨论 七．实验数据处理
一．目的意义
• 热膨胀 物体的体积或长度随温度的升高而增大的现象称为热膨胀。热膨
胀系数是材料的主要物理性质之一，它是衡量材料的热稳定性好坏的 一个重要指标。
例：夹层玻璃
目的意义
• 焊接或熔接 当两种不同的材料彼此焊接或熔接时，都要求二种材料具备相近
的膨胀系数。
如两种不同金属的焊接，玻璃仪器的焊接加工，在电真空工业和 仪器制造工业中广泛地将非金属材料（玻璃、陶瓷）与各种金属焊接， 也要求两者有相适应的热膨胀系数。
如果选择材料的膨胀系数相差比较大，焊接时由于膨胀的速度不 同，在焊接处产生应力，降低了材料的机械强度和气密性，严重时会 导致焊接处脱落、炸裂、漏气或漏油。
目的意义
• 合理使用材料
精密仪器（小型、大型），选用膨胀系数小的材料 例：大型加工机械
水泥路面 钢铁大桥 水泥大桥 大型建筑物
……
因此，测定材料的热膨胀系数具有重要的意义。
二．材料的热膨胀系数
材料的体积或长度随温度的升高而增大的现象称为热膨 胀。热膨胀通常用热膨胀系数表示。
1. 体积膨胀系数（αV）：
几种无机材料的热膨胀曲线
• 如果金属在加热或冷却的过 程中发生相变，由于不同组 成的比容差异，将引起热膨 胀的异常，这种异常的膨胀 系数为研究材料中的组织转 变提供了重要的信息。
• 研究金属热膨胀的另一方面 兴趣来自于仪表对材料热膨 胀性能的特殊要求。
例如，作为尺寸稳定零件的微 波设备谐振腔、精密计时器 和宇宙航行雷达天线等，都 要求在气温变动范围内具有 一定的膨胀系数的合金；电 真空技术中为了与玻璃、陶 瓷、云母、人造宝石等气密 封接要求具有很低膨胀系数 的合金；用于制造热敏性元 件的双金属却要求高膨胀合 金。
材料热膨胀系数测定
试样到指定的测试温度，测定试样随温度 线膨胀率是指由室温至试验温度间，样品长度的相对变化率。
测定时，以一定的升温速度，加热试样到指定的测试温度，测定试样随温度变化而发生的伸长量。 按公式α=α石英+ΔL/( ×ΔT)计算平均热膨胀系数。
测定时，以一定的升温速度，加热试样到指定的测试温度，测定试样随温度变化而发生的伸长量。
测定时，以一定的升温速度，加热试样到指定的测试温度，测定试样随温度变化而发生的伸长量。
度。 其表示方法常分为线膨胀率和线膨胀系数两种。
按测试要求选择中、高温系统样品部件，中温(1000℃以下)用石英管、杆；
• α=α +ΔL/(L ×ΔT) （1） 计算机系统分别与温度控制器和位移传感器测控仪连接，其配套的数据采集与处理软件可以自动的采集温度、位移量及对应时间，计
统只在使用刚玉样品部件时用）。 1000℃以下测试用石英管、杆；
其表示方法常分为线膨胀率和线膨胀系数 需要使用气氛时，须先卸下左侧板装上气氛管后再装上左侧板，然后按上述步骤安装样品，接通气源，准备开始实验（本仪器气氛系
统只在使用刚玉样品部件时用）。
两种。测定时，以一定的升温速度，加热 高温（1000℃以上）用刚玉管、杆。
料在该温度区间的平均题膨胀系数为：
V2 V1 V
V1(T2 T1) V1T
▪ 由于体膨胀系数测量较为复杂，有各向同 性与异性之分，具体不展开。
பைடு நூலகம்
三、具体实验原理（线膨胀）
本实验采用接触方式的示差法测热膨胀 系数，具体如下：
▪ 示差法是基于采用热稳定性良好的材料石 英玻璃(棒和管）在较高的温度下，其线膨 胀系数随温度而改变的性质很小。当温度 升高时，石英玻璃与待测试样都会发生膨 胀，但是待测试样的膨胀比石英玻璃管上 同样长度部分的膨胀要大，因而使得与待 测试样相接触的石英玻璃棒发生移动。
材料热膨胀系数测定

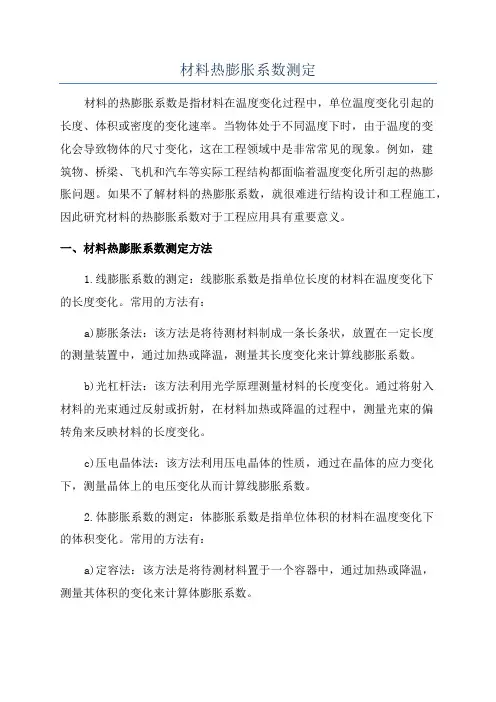

材料热膨胀系数测定材料的热膨胀系数是指材料在温度变化过程中，单位温度变化引起的长度、体积或密度的变化速率。
当物体处于不同温度下时，由于温度的变化会导致物体的尺寸变化，这在工程领域中是非常常见的现象。
例如，建筑物、桥梁、飞机和汽车等实际工程结构都面临着温度变化所引起的热膨胀问题。
如果不了解材料的热膨胀系数，就很难进行结构设计和工程施工，因此研究材料的热膨胀系数对于工程应用具有重要意义。
一、材料热膨胀系数测定方法1.线膨胀系数的测定：线膨胀系数是指单位长度的材料在温度变化下的长度变化。
常用的方法有：a)膨胀条法：该方法是将待测材料制成一条长条状，放置在一定长度的测量装置中，通过加热或降温，测量其长度变化来计算线膨胀系数。
b)光杠杆法：该方法利用光学原理测量材料的长度变化。
通过将射入材料的光束通过反射或折射，在材料加热或降温的过程中，测量光束的偏转角来反映材料的长度变化。
c)压电晶体法：该方法利用压电晶体的性质，通过在晶体的应力变化下，测量晶体上的电压变化从而计算线膨胀系数。
2.体膨胀系数的测定：体膨胀系数是指单位体积的材料在温度变化下的体积变化。
常用的方法有：a)定容法：该方法是将待测材料置于一个容器中，通过加热或降温，测量其体积的变化来计算体膨胀系数。
b)浮力法：该方法利用浸泡在液体中的待测材料，通过测量液体中的浮力随温度的变化，来计算体膨胀系数。
c)数字全息的投影干涉法：该方法通过在待测材料上投射一个数字全息，利用干涉条纹的变化来测量材料的体膨胀系数。
二、热膨胀系数的测量技术的应用领域1.建筑物结构设计：在建筑物的设计和施工中，需要考虑到材料的热膨胀系数。
例如，当建筑物处于高温季节时，材料会膨胀，如果没有合理的设计，可能导致建筑物的结构损坏。
2.桥梁工程：在桥梁工程中，不同材料的热膨胀系数可能不同，如果不考虑这种差异，桥梁可能会由于温度变化而产生应力集中，从而导致结构的破坏。
因此，了解不同材料的热膨胀系数对桥梁工程的结构设计非常重要。
金属材料热膨胀系数的测定
金属材料热膨胀系数的测定金属材料的热膨胀系数是指金属在温度变化时，单位温度变化时长度（或体积）的变化率。
它是描述金属材料在热膨胀现象中的特性参数，对于工程设计和材料选择具有重要意义。
本文将介绍金属材料热膨胀系数的测定方法及其应用。
一、金属材料热膨胀系数的定义热膨胀系数是指材料在温度变化时，单位温度变化时长度（或体积）的变化率。
一般情况下，热膨胀系数可以分为线膨胀系数和体膨胀系数。
线膨胀系数（α）描述的是材料长度在热膨胀过程中的变化。
线膨胀系数的单位一般为1/℃。
体膨胀系数（β）描述的是材料体积在热膨胀过程中的变化。
体膨胀系数的单位一般为1/℃。
二、金属材料热膨胀系数的测定方法1.金属棒测定法这是一种常用的测定金属材料线膨胀系数的方法。
实验装置包括一个金属棒样品、一个恒温槽和一个游标测量装置。
首先，将金属棒的一端固定在支架上，另一端连接游标测量装置。
然后，将整个实验装置放入恒温槽中，并设置所需的温度。
根据温度变化测量出金属棒的长度变化，通过计算单位温度变化对应的长度变化，得出线膨胀系数。
2.热沉浸法这是一种常用的测定金属材料体膨胀系数的方法。
实验装置包括一个密封的玻璃圆筒，其中放置待测金属样品，并将其密封。
然后，每隔一段温度间隔将圆筒放入一个恒温槽中，使其温度发生变化。
根据圆筒内液体的体积变化，结合所使用的金属样品的体积，计算出体膨胀系数。
三、金属材料热膨胀系数的应用金属材料的热膨胀系数对于工程设计和材料选择具有重要意义。
因为温度变化会导致金属结构的变形，有时甚至会导致材料的破坏。
因此，在工程设计过程中，需要考虑材料的热膨胀性能，选择合适的材料。
例如，火车轨道的设计中需要考虑轨道的热膨胀，以避免轨道因温度变化而产生过大的应力，从而影响火车的正常运行。
又如，在建筑物的结构设计中，需要考虑金属构件的热膨胀性能，以避免温度变化引起的结构变形和破坏。
此外，在一些特殊的应用中，例如制造精密仪器和设备，在工作过程中需要保持准确的尺寸和形状稳定性，因此需要选择具有低热膨胀系数的金属材料。
热膨胀系数测量实验方法与误差分析
热膨胀系数测量实验方法与误差分析热膨胀系数是物质在温度变化下的膨胀程度的表征。
在材料科学和工程领域，准确测量热膨胀系数对于材料的研究与应用至关重要。
本文将介绍一种常用的热膨胀系数测量实验方法，并对其中可能存在的误差进行分析。
一、实验方法热膨胀系数的测量通常采用线膨胀法或体膨胀法，其中线膨胀法是较为常用的实验方法。
以下将以线膨胀法为例，介绍热膨胀系数测量的步骤。
1. 材料准备：选择待测材料并切割成合适的样品。
样品的尺寸要足够大以保证测量的准确性。
2. 实验装置搭建：准备一个测量装置，该装置包括一个恒温槽、一个细长的测量样品和一个测量仪器（如光栅尺或萤石测量仪）。
3. 温度控制：将恒温槽中的温度调整至初始温度，并保持稳定。
初始温度通常选取室温，并根据实际需求进行调整。
4. 测量：将样品放置在测量仪器上，并将仪器调零或调校至初始位置。
记录下初始位置的测量数值。
5. 加热：通过加热源对样品进行加热，使其温度升高。
在加热的过程中，实时记录测量仪器上的数值变化。
6. 数据处理：根据测量数据绘制温度-长度曲线图，并进行数据拟合。
通过拟合得到的直线斜率即为热膨胀系数。
二、误差分析在热膨胀系数测量实验中，常常存在以下几种误差：1. 温度控制误差：恒温槽的温度控制可能存在一定的误差，导致实际测量温度与设定温度之间存在偏差。
为了减小这种误差，可以使用更加精确的温度控制设备，并在测量过程中对恒温槽的温度进行实时监测。
2. 仪器误差：测量仪器的精度与稳定性对测量结果的准确性有重要影响。
在实验中，应选择高精度、高稳定性的测量仪器，并经常进行校准。
3. 样品准备误差：样品的尺寸、形状等因素可能对测量结果产生一定的影响。
为了减小这种误差，应选择具有高度均匀性的样品，并进行精确的尺寸测量。
4. 数据处理误差：在数据处理过程中，拟合方法的选择以及实验数据的筛选等因素可能引入误差。
为了减小这种误差，应选用适当的数据处理方法，并在数据拟合之前对数据进行严格的筛选与处理。
热膨胀系数检测标准
热膨胀系数检测标准热膨胀系数是指物体在温度变化时，单位温度变化下长度、面积或体积的变化率。
热膨胀系数的准确测量对于材料的工程应用具有重要意义，因此需要建立相应的检测标准。
本文将介绍热膨胀系数的概念、检测方法以及相关标准，以期为相关领域的研究和应用提供参考。
热膨胀系数的概念。
热膨胀系数是指物体在温度变化时，单位温度变化下长度、面积或体积的变化率。
通常用α表示，单位为1/℃。
在材料的工程应用中，热膨胀系数的大小决定了材料在温度变化时的变形程度，对于工程结构的设计和材料的选择都具有重要意义。
热膨胀系数的检测方法。
热膨胀系数的检测方法主要包括线膨胀法、体膨胀法和光学干涉法。
线膨胀法是通过测量材料在不同温度下的长度变化来计算热膨胀系数；体膨胀法是通过测量材料在不同温度下的体积变化来计算热膨胀系数；光学干涉法则是利用光学原理测量材料在不同温度下的长度变化来计算热膨胀系数。
这些方法各有优缺点，需要根据具体情况选择合适的方法进行检测。
热膨胀系数的检测标准。
热膨胀系数的检测标准是保证热膨胀系数测量准确性和可比性的重要依据。
目前，国际上常用的热膨胀系数检测标准包括ASTM E228-11、GB/T 1036-2005和ISO 11359-2:2011等。
这些标准从试样制备、测量方法、数据处理等方面对热膨胀系数的测量进行了详细规定，确保了热膨胀系数的准确性和可比性。
在进行热膨胀系数的检测时，需要严格按照相关标准进行操作，确保测量结果的准确性和可靠性。
同时，还需要注意实验环境的控制，避免外界因素对测量结果的影响，以保证实验的可重复性和可比性。
结语。
热膨胀系数的准确测量对于材料的工程应用具有重要意义，而热膨胀系数的检测标准则是保证测量结果准确性和可比性的重要依据。
通过本文的介绍，相信读者对热膨胀系数的概念、检测方法和相关标准有了更深入的了解，对于相关领域的研究和应用具有一定的参考价值。
希望本文能够对读者有所帮助，谢谢阅读。
测量热膨胀系数
测量热膨胀系数热膨胀系数是指物体在温度发生变化时长度或体积的改变程度与温度变化量的比值。
测量热膨胀系数（也称为线膨胀系数和体膨胀系数）对于许多工程和科学应用都是非常重要的。
本文将介绍几种常用的测量热膨胀系数的方法及其原理。
1. 膨胀杆方法膨胀杆方法是一种常见的测量线膨胀系数的方法。
其基本原理是利用测试物体的长度变化来计算热膨胀系数。
在实验中，一个细长的金属杆被固定在一个恒定温度的环境中。
当环境温度变化时，金属杆会因为热膨胀而发生长度变化。
通过测量杆的长度变化以及温度变化，可以计算出该材料的线膨胀系数。
2. 拉伸法拉伸法是一种用于测量线膨胀系数的常用方法。
这种方法通常在实验室环境中进行。
实验中，将一个标准长度的金属样品夹紧，并通过一台恒定拉力的机器施加拉力。
然后，将样品加热至较高温度，并测量样品的长度变化。
通过计算长度变化与温度变化之间的比率，可以得到材料的线膨胀系数。
3. 热电偶法热电偶法是一种常见的测量体膨胀系数的方法。
该方法利用两个不同材料的热电偶，测量不同材料受热后的温度差异。
在实验中，将一个热电偶焊接在待测物体的表面，另一个热电偶置于环境中。
当待测物体受热时，两个热电偶之间会产生电势差，这个差异可以与样品的体膨胀系数相关联。
4. 干涉法干涉法是一种利用光学干涉原理来测量热膨胀系数的方法。
实验中，将一个带有反射膜的细条形样品放置在一条光束上。
当样品受热膨胀时，其长度发生变化，从而导致光束的相位发生变化。
通过测量光束传播的相位变化，可以计算出样品的线膨胀系数。
总结：本文介绍了几种常见的测量热膨胀系数的方法。
这些方法包括膨胀杆方法、拉伸法、热电偶法和干涉法。
这些方法在工程和科学领域中广泛应用，可用于评估材料在温度变化下的性能表现。
通过选择合适的方法并进行准确的测量，可以帮助工程师和科学家更好地理解和应用热膨胀系数的知识。
