【建筑电气工程】江苏省电气资料验收表格

（建筑电气工程）江苏省电气资料验收表格

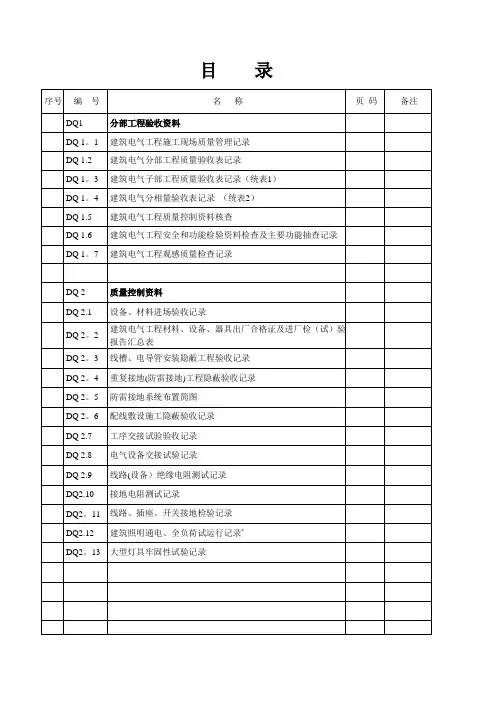

目录
注：打“*”号的验收记录用前面相同的表
建筑电气工程概况表
提示
概况表中可列出主要，关键项目中的重要设备。

对要求填写的内容栏目不够时，可另行附表。

建筑电气工程施工现场质量管理记录DQ1.1
提示
对主要工种人员和主要仪器、设备栏中不够填写时，可另行附表。

建筑电气分部工程质量验收记录DQ1.2
建筑电气子部工程质量验收记录（统表1）DQ1.3
分项工程质量验收记录（统表2）DQ1.4
建筑电气工程质量控制资料核查记录DQ1.5
建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6
建筑电气工程观感质量检查记录DQ1.7
提示
一、观感质量验收记录，检查以目测检查为主，检查结果分为好、一般、差，并将结果直接填入“观感质量验收”栏目中。

分部工程验收时，应含所有分项。

二、检验方法应符合下列规定：
1.电气设备、电缆和继电保护系统的接线、布线和试验调整试验结果；
2.空载试运行和负荷试运行结果；
3.绝缘电阻、接地电阻和接地（PE）或接零（PEN）导通状态及插座接线正确性的测试结果；
4.漏电保护装置动作数据值，查阅测试记录或用适配仪表进行抽测，安装、检查动作是否符合要求；
5.负荷试运行时大电流节点温升测量用红外线遥测温度仪抽测或查阅负荷运行记录；
6.螺栓紧固程序用适配工具做拧动试验；
7.需做动作试验的电气装置，高压部分不应带电试验，低压部分无负荷试验；
8.水平度用盘面平整度拉线尺量，各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；各种盘、屏、板、柜的安装的标高和垂直度应符合要求；
9.外观质量情况目测检查；
10.设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查，应基本完整。

设备、材料进场验收记录DQ2.1
建筑电气工程材料、设备、器具出厂合格证
及进场检（试）验报告汇总表（检测报告）DQ2.2
提示
一、主要电气设备材料：高压设备的空气断路器、油断路器、隔离开关、高压熔断器、变压
器、电抗器、避雷器和电容器以及配件属电柜、盘、箱、绝缘子、套管、瓦斯断电器、温度计、电机均应有出厂合格证和检测试验记录。

二、其他材料、管材、线材、灯具、开关、插座、低压设备及附件要有出厂合格证和检查记录，管材的材料性能、管径、壁厚应符合设计要求，并有出厂强度检测报告，绝缘油应有化验报告。

三、对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能、电线、电缆绝缘性能、导电性能和阻燃性能、绝缘导管及配件的阻燃性、镀锌制品的镀锌、型钢和焊条。

四、进口设备应提供商检报告和中文质保书及合格证明文件。

五、有消防要求的必须附上消防主管部门的产品认可证明文件。

六、以上所述材料合格证，质保书及有关试验报告可另页附后。

七、表中数量为合格证或质保书数量，不应填写材料或设备、附件数量。

线槽、电导管安装隐蔽验收记录DQ2.3
重复接地（防雷接地）工程隐蔽验收记录DQ2.4
防雷接地系统布置简图DQ2.5
提示
一、简图轮廓同原图尺寸可不按比例，划出相交轴线引上点位置，及检测点，明做用断线卡，标出位置标高。

二、防雷接地装置布置简图；
三、引下线的坐标位置及检测点的标高和布置方式。

配线敷设施工隐蔽验收记录DQ2.6
提示
一、该表适用于所有电气配线，管内穿线等工程的隐蔽验收。

二、说明中应包：
1.相对座标、标高位置
2.固定方式
3.备用长度
4.支架、防腐
5.接地（接零）状况
6.埋地时应说明提深、垫层、覆盖状况
7.隐蔽前各种试验记录应齐全合格。

工序交接试验验收记录DQ2.7
电气设备交接试验记录DQ2.8
线路（设备）绝缘电阻测试记录DQ2.9
提示
一、检测绝缘电阻时，采用兆欧表的电压等级，在无特殊要求时，（GB50150P31.0.10条），380伏系统，一般用500伏摇表。

二、对于5芯电缆或有用BV型线五根（A、B、C、O、地）穿管三相供电线路在测一相时，应把其他二相及O、地，短接，再接上金属线管（金属桥架）后测量。

三、对四芯电缆，除A、B、C三相外，有时作为工作零线使用，则在测量时A、B、C三相各只对其他两相及零把“地”划掉。

假如另一根线作为地线保护，则把“O”划掉
四、如测单相插座照明等回路，如用金属管穿线数，则测相对零和地，把其他两相划掉，再测O地，如用PVC管穿线回路则只测相对零，把其他相和地划掉。

接地电阻测试记录DQ2.10
提示
一、在计算接地电阻时，应考虑土壤干燥或冻结等季节变化的影响，从而使接地电阻在不同季节中均能保证达到所要求的值。

但防雷接地装置的接地电阻，可只考虑在畦季中土壤干燥状态的影响。

二、实测的接地电阻值或土壤电阻率，要乘以下列季节系数ψ1或ψ2或ψ3，进行修正。

各种性质土壤的季节系数
1————
ψ2————测量时土壤较潮湿，具有中等含水量时用之；
ψ3————测量时土壤干燥或测量前降雨不大时用之。

线路、插座、开关接地检验记录DQ2.11
建筑照明通电、全负荷试运行记录DQ2.12
提示
一、试运行前绝缘电阻必须测试合格（＞0.5兆欧）,符合要求则在相应的左空格内填写“正常”，如不符合者应及时检修更换，装吊扇的预留线头必须装好磁接头。

二、试运行的要求：
1.配电箱内各分路开关应有明显标志，熔丝及过流装置选符合设计要求；
2.开关灵活接点接触可靠，控制相线切断位置一致；
3.各分路及灯具数符合图纸要求，漏电开关试跳、复位动作可靠；
4.各照明电路应测量电流，三相供电的三相电流应基本平衡；
5.单相插座应逐个用灯泡试亮，相序正确，左零右相；
6.试亮后不应出现接触不良、灯光闪烁等异常情况。

大型灯具牢固性试验记录DQ2.13
室外电气安装子分部工程质量验收记录统表1
架空线路及杆上电气设备安装分项工程检验批质量验收记录
DQ3.1.1
变压器、箱式变电所安装分项工程质量验收记录统表2
变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.1.2
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）
及
控制柜安装分项工程质量验收记录统表2
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装分项工程检验批质量验收记录DQ3.1.3
续表
续表
提示
一、保护导体的截面积
二、自2003年5月l日起，低压电气中低压成套开关设备，开关和控制设备、整机保护设备应根据国家认证认可监督管理委员会发布的《强制性产品认证管理规定》、《强制性产品认证
标志管理办法》的有关规定，取得有“CCC”标志的《中国国家强制性产品认证证书》的产品方可用于工程。

电线导管、电缆导管和线槽敷设分项工程质量验收记录统表2
电线导管、电缆导管和线槽敷设分项工程
检验批质量验收记录DQ3.1.4
续表
提示一、电缆最小允许弯曲半径应符合下表：
D：为电缆外径。

二、管卡间最大距离：
电缆头制作、接线和线路绝缘测试分项工程质量验收记录统表2
电缆头制作、接线和线路绝缘测试分项工程检验批验收记录
DQ3.1.5。
