电缆代号对照表
*- информация составлена на основании запросов потребителей ** - наиболее предпочтительная замена.
Марки кабельной продукции иностранных производителей NYY-J, NYY-O 0,6/1 kV CYKY - 0.6/1 kV NAYY-J, NAYY-O 0,6 / 1 kV NYIFY-J, NYIFY-O NYIFY-J, NYIFY-O NYM-O, NYM-J YBY-O, YBY-J or Cu/ PVC/ STA/ PVC 0,6/1 kV AYBY-O, AYBY-J or AL/PVC/STA/PVC 0,6/1 kV Cu/ LSOH / STA / LSOH 0,6/1 kV Cu/ LSOH / STA / LSOH 3.6/ 6 kV AL / LSOH/ STA/ LSOH 0.6/1 kV AL / LSOH/ STA/ LSOH 3.6/ 6 kV AL / PVC / STA / PVC - 1.8/3 kV AL / PVC / STA / PVC - 3.6/6 kV АВВГ, АВВГнг , АВВГз**, АВВГзнг, АВВГ-ХЛ, АВВГнг-ХЛ 0,6/ 1 кВ ВВГ-П, ВВГнг-П 660 В ВВГнг-П 660, 1000 В ВВГз**, ВВГзнг, КВВГз 0,66 кВ ВБбШв**, ВБбШнг, ВБбШв-ХЛ, ВБбШнг-ХЛ 0,6/1 и 1 кВ АВБбШв** , АВБбШнг , АВБбШв -ХЛ , АВБбШнг- ХЛ 0,6/1 кВ и 1 кВ ВБбШвнг- LS 1 кВ ВБбШнг - LS 6 кВ АВБбШвнг - LS 1 кВ АВБбШнг - LS 6 кВ АВБбШнг - 3 кВ АВБбШнг - 6 кВ АВБбШв - 6 кВ Идентичная марка отечественного производства (ОАО «Электрокабель» Кольчугинский завод») ВВГ, ВВГнг, ВВГз** , ВВГзнг, ВВГ-ХЛ, ВВГнг-ХЛ 0.6/ 1 кВ
ПвПг - 6, 10, 20,35,64/110 кВ, ПвПуг - 6, 10, 20, 35 кВ АПвПг- 6,10, 20,35,64/110 кВ, АПвПуг- 6, 10, 20, 35 кВ ПвП2г- 6, 10, 20,35,64/110 кВ, ПвПу2г - 6, 10, 20, 35 кВ АПвП2г - 6, 10, 20,35,64/110 кВ, АПвПу2г - 6, 10, 20,35 кВ
N2XSY 3,6/6kV÷ 18/30/36; 64/110 kV NA2XSY 3,6/6kV÷ 18/30/36; 64/110 kV
ПвВ - 6, 10, 20, 35, 64/110 кВ АПвВ - 6, 10, 20, 35,64/110 кВ
N2XSH 3,6/6kV÷ 18/30/36 kV NA2XSH 3,6/6kV÷ 18/30/36 kV kV
A-2YF (L)2Y А- 02YSF (L)2Y A-2Y (L)2Y А-2Y (L)2YB2Y A- 02YS (L)2YB2Y А- 2YF(L)2YB2Y A-02YSF(L)2YB2Y Y-2Y(L)Y Y-2Y(L)Y IEC 60332-3 category А A - PMZ A- PMZBC YV UTP F / UTP
Cu/ PVC /STA/ PVC 3 kV Cu/ PVC /STA/ PVC 3,6/ 6 kV
ВБбШнг 3 кВ
ВБбШнг 6 кВ ВБбШв 6 кВ
NYCY, NYCWY NAYCY, NAYCWY
ВВГЭ**, ВВГЭнг-LS АВВГЭ**,АВВГЭнг- LS
N2XCY, N2XCWY NA2XCY, NA2XCWY N2XY - 0.6/1 kV NA2XY - 0.6 /1 kV N2XH 0.6/ 1 kV NA2XH 0.6/ 1 kV Cu / XLPE / PVC / STA/ PVC 0.6/ 1 kV Cu / XLPE / LSON / STA / LSON 0.6/1 kV AL/ XLPE/ PVC/ STA/ PVC 0.6/1 kV AL / XLPE / LSON / STA / LSON 0.6/ 1 N2XB2Y NA2XB2Y 0.6/ 1 kV N2XB2Y NA2XB2Y
MGG MGCG
MGH, MGG MGCH, LMGSG, MGSG, MGCG MGH, LCM-HF, LM-HF MGCH, LMGSG, LCSM-HF, LMSM-HF
КСРТнг, КГСРТнг КСРТЭнг, КГСРТЭнг КГСРТнг-HF КГСРТЭнг-HF А АС Провода изолированные для ВЛ СИП1 СИП2 СИП3 СИП4 Провода разные ПВС, ПВСн** ПВСм ПРС ПРСн ПРМ ПРМн ШВВП ШВВПн ШВП ШВПн ПВА ПГВА ПВАМ Провода неизолированные для ВЛ
H07V-U H07V-R H07V-K,H07V3-K H07V-K,H07V3-K LiY ESUY ESUY
RE-Y(St)Y-fl RE-Y(St)Yv-FL RE-Y(St)YMYSWAY-fl RE-Y(St)Y-fl RE-YSWAY-fl RE-Y(St)YSWAY-fl RE-2Y(St)YBY-fl
ПвВнг(А) - LS 6-35 кВ, ПвВнг(В) - LS 6- 35 кВ АПвВнг(А) - LS 6- 35 кВ, АПвВнг(В) - LS 6- 35 кВ
Cu/ SC/ XLPE/ SC/ CuT/ STA/PE 3,6/6kV÷ 18/30/36 ПвБП , ПвБПг 6 - 35 кВ АПвБП, АПвБПг 6 - 35 кВ AL/ SC/ XLPE/ SC/ CuT/ STA/PE 3,6/6kV÷ 18/30/36 kV Cu/ SC/ XLPE/ SC/ CuT/ STA/PVC 3,6/6kV÷ 18/30/36 kV ПвБВнг(А) - LS , ПвБВнг(В) - LS 6- 35 кВ Cu/ SC/ XLPE/ SC/ CuT/ STA/LSOH 3,6/6kV÷ 18/30/36 kV AL/ SC/ XLPE/ SC/ CuT/ STA/PVC 3,6/6kV÷ 18/30/36 kV AL/ SC/ XLPE/ SC/ CuT/ STA/LSOH 3,6/6kV÷ 18/30/36 kV Li YY, YSLY, YZ -500 LiYCY Similar NYM-J, NYM-O (N)YM(St) (N)YM(St)) (N)YM(St)) КГВВ**, КГВВНГ, КГВВз, КГВВзНГ КГВЭВ**, КГВЭВНГ КВВГ**, КВВГнг, КВВГнг - LS КВВГЭ**, КВВГЭнг, КВВГЭнг-LS КВВГЭ КВВГЭнг Кабели и провода силовые для нестационарной прокладки H07RN-F NSHTÖU NSGAFÖU H01N2-D HVTDU H05RN-F КГ, КГ-ХЛ, КГН** , ПРПСТ, КПГНТ,КПРПСТ КПГ2У ПРМТ КОГ КГЭ, КГЭ-ХЛ РПШ, РПШМ Кабели и провода связи A-2Y (L)2Y A-02YS (L)2Y ТППэп ТПпП АПвБВ 6- 35 кВ АПвБВнг(А) - LS, АПвБВнг(В) - LS 6- 35 кВ ПвБВ 6- 35 кВ
ТППэпЗ ТПпПЗ ТППэпт ТППэпБбШп ТПпПБбШп ТППэпЗБбШп ТППпЗБбШп ТПВ ТПВнг ТЗГ,ТЗБ ТЗБГ ПКСВ НВП, НВПп НВПЭ Провода силовые для электрических установок ПВ1 ПВ3 ПВ4 НВ,НВМ ПВ6-З ПВ6-Зп Кабели и провода монтажные КГМВЭВ, КГМЭВВ, КГМЭВЭВ, КГМВЭВнг, КГМЭВВнг, КГМЭВЭВ КГМЭПВл, КГМЭПВлнг КГМВтЭБВ КГМЭВВ-ХЛ, КГМЭВВнг-ХЛ КГМВЭБВ-ХЛ, КГМВЭБВнг-ХЛ, КГМЭВЭБВнг-ХЛ, КГМЭВЭБВ-ХЛ КГМВЭБВ, КГМВЭБВнг, КГМЭВВнг, КГМЭВБВ , КГМЭВЭБВнг КГМПвЭБВнг Кабели судовые КСНРТ,КГСНРТ КСНРТЭ, КСНРТЭ
ПвВГЭ**, ПвВГЭнг - LS АПвВГЭ**, АПвВГЭнг - LS ПвВГ 1 кВ АПвВГ 1 кВ ПвПГнг -HF 1 кВ АПвВнг(А) - LS 1 кВ ПвБбШв 1 кВ ПвБбШнг(А) - LS 1 кВ АПвБбШв 1кВ АПвБбШнг(А) - LS 1 кВ ПвБбШп АПвБбШп 1 кВ ПвзБбШп АПвзБбШп
ОАО «Электрокабель»Кольчугинский завод»
Таблица соответствия марок кабельной продукции, изготавливаемой иностранными производителями маркам кабелей и проводов, изготавливаемых ОАО «Электрокабель» Кольчугинский завод» *

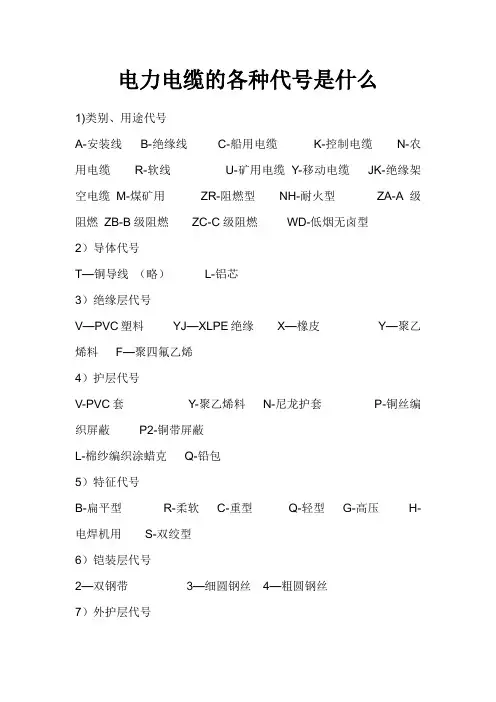

电力电缆的各种代号是什么
电力电缆的各种代号是什么1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆我是专业做电线电缆生产的，公司名称是江西金一电缆有限公司，地址在江西红色故都瑞金电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
常用电缆选型与对照表
6*300mm²或9*185mm² PV1-F 1*4mm²
PV1-F 1*4mm三² 十五乘三点五，双双成组减点五。
PV1-F 1*4mm² 0无---
1联锁铠装纤条维外件被 有变加折算，高温九折铜升级。
2双层钢带聚氯乙烯外套 3细圆钢丝聚乙烯外套
直流柜侧电缆规格
4或6mm² 6mm² 10mm²
10或16mm² 16mm² 16mm² 25mm² 35mm²
35或50mm² 50mm² 50mm²
50或70mm² 70mm² 70mm² 70mm² 70mm²
直流柜两侧电缆选型对照表
直穿流管柜 根两数侧二电三缆四序选，号型八对七照六表折直满流载柜流规。格
的） 编织套 不滴流
特种
耐气候耐油
附表2：数字标记铠装层外被层或外护套
➢ 0无--1联锁铠装纤维外被 2双层钢带聚氯乙烯外套 3细圆钢丝聚乙烯外套 4粗圆钢丝 5皱纹(轧纹)钢带 6双铝(或铝合金)带 8铜丝编织 9钢丝编织
3/20/2023
➢ 注意：电缆的载流量受敷设方式及周围环境影响较大，电 缆的电压降受电缆长度的影响较大，所以载流量可以认为 是电缆长期运行绝不可能超过的值，最好按电缆载流量的 70%~80%来选择电缆才能有效的保证线路的温升及电压降。
4粗圆钢丝 穿管根数二三四，八七六折满载流。
5皱纹(轧纹)钢带 6双铝(或铝合金)带 8铜丝编织 9钢丝编织 PV1-F 1*4mm² 4*300mm²或6*185mm² PV1-F 1*4mm² 穿管根数二三四，八七六折满载流。
3/20/2023
汇流箱两侧电缆选型对照表
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 3/20/2023
电缆敷设代号大全
一、导线穿管表示SC-焊接钢管RC-镀锌钢管CP—金属软管MR—金属线槽PR—塑料线槽M—钢索PC—PVC硬质塑料管FPC—阻燃半硬聚氯乙烯塑料管JDG—-紧定式电线管KBG-—扣压式电线管二、导线敷设方式的表示W-墙 F—地 AC—顶 C-覆盖（暗配) E—外露（明配） F-地板及地坪下AB沿或跨梁(屋架）敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内，要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS—管吊式W-墙壁安装C-吸顶式R-嵌入CR—吊顶内安装WR—墙壁内安装S-支架上安装CL—柱上安装HM-座装四、电工常用塑料管的区别1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得，内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接，管道弯曲自如无须加热，成捆供应，每捆100米。
2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。
管材长度为4米，颜色一般为灰色，管材连接一般为加热承插和塑料热风焊,弯曲必须加热进行。
3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后,经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。
电线电缆型号代号大全
电线电缆型号代号是用于标识电线电缆的特定规格和特征的代码。
以下是一些常见的电线电缆型号代号示例：
1.电线型号：
1.BV：铜芯聚氯乙烯绝缘电线
2.BVR：铜芯聚氯乙烯绝缘软电线
3.BVV：铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电线
4.RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线
2.电缆型号：
1.YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
2.VV：铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
3.NH-YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆
4.KVV：铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
在选择电线电缆时，应根据具体应用需求和相关标准来确定合适的型号。
电缆代号
系列名称
代号 ZA ZB ZC ZD WDZ WDZA WDZB WDZC WDZD N ZAN ZBN ZCN ZDN WDZN WDZAN WDZBN WDZCN WDZDN
有卤 阻燃系列 无卤低烟
有卤 耐火系列 无卤低烟
电线电缆型号 代号 Y YJ 3 4 6 7
电缆常用型号
名称 聚氯乙烯绝缘聚氯乙烯护套电力电缆 聚氯乙烯绝缘聚乙烯护套电力电缆 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 聚氯乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 交联聚乙烯绝缘聚氯乙烯护套电力电缆 交联聚乙烯绝缘聚乙烯护套电力电缆 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 出处 GB/T GB/T P32 GB/T P34 GB/T P34 GB/T P34 GB/T 28429-2012《轨道交通1500V及以下直流牵引电力电缆及附件》 P31 12706.2-2008《额定电压 1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》 12706.1-2008《额定电压 1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》 12706.1-2008《额定电压 1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》 12706.1-2008《额定电压 1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》 12706.2-2008《额定电压 1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
电缆电线代号大全
电缆电线代号大全不同的电缆1、类别：H——市内通信电缆HP——配线电缆HJ——局用电缆2、绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘3、内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套4、特征：T——石油膏填充G——高频隔离C——自承式5、外护层：23——双层防腐钢带绕包销装聚乙烯外被层;33——单层细钢丝铠装聚乙烯被层;43——单层粗钢丝铠装聚乙烯被层;53——单层钢带皱纹纵包铠装聚乙烯外被层;553——双层钢带皱纹纵包铠装聚乙烯外被层电缆型号代码1、用途代码：不标为电力电缆，K为控制缆，P为信号缆；2、绝缘代码：Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯3、导体材料代码：不标为铜，L为铝；4、内护层代码：Q铅包，L铝包，H橡套，V聚氯乙稀护套5、派生代码：D不滴流，P干绝缘；6、特殊产品代码：TH湿热带，TA干热带；7、额定电压：单位KV不同作用的电缆1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）——适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝）（铝）、聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）：适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯—用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆——用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆——用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆——用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）——用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB ——适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆——用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆——用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆。
常用电缆选型与对照表
组件侧电缆规格
PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm² PV1-F 1*4mm²
2*6mm²
2*10mm²
2*10mm²
2*10mm²
3*10mm²
2*16mm²
3*16mm²
2*70mm²
3*50mm²
2*120mm²
3*120mm²
2*300mm²或4*120mm² 3*300mm²
4*300mm²或6*185mm² 6*300mm²或9*185mm²
6*300mm²或8*185mm² 9*240mm²
备注
3/14/2020
变压器两侧电缆选型对照表
序号
变压器规格
变压器位置
低压侧电缆规格
高压器侧电缆规格
备注
1
500KVA
T接终端
6*300mm²
3*25mm²
2
630KVA
T接中间端
9*300mm²
3*25mm²
3
1000KVA
T接中间端
12*300mm²
3*70mm²
4
1250KVA
T接品型号中各部分代号及其含义
符号 A B K
F
J SB
WDZ
F
3/14/2020
意义 安装线缆
布电线 控制
氟塑料
电缆代号
电缆代号A——铝塑复合带B——布、扁平C——船、采（掘机）、充（油）、重型D——不滴流、单E——乙丙橡胶、低烟无卤聚烯烃F——分相、氯丁橡胶、、防腐、氟塑料、防G——钢、高压、硅橡胶H——通讯、合金、焊、火、耐寒、海底、高J——绞、交联、加强、监视K——控制、空心、扩L——铝、低M——煤矿阻燃、中N——耐、尼龙O——同轴P——信号、铜丝编织Q——铅包、轻型R——软、耐热、燃烧S——射频、铜丝疏绕、成束T——铜、金属、电梯、特U——矿用V——聚氯乙烯W——户外、皱纹X——天然丁苯橡皮Y——移动、硬、聚乙烯、圆、油Z——纸、阻、中型、电钻、紫外线YJ——交联聚乙烯JK——架空ZRA（B、C）——A（B、C）类阻燃NH——耐火D（Y）D（L）——低烟低卤D（Y）W（L）——低烟无卤CH——船用仪表HU——矿用通讯CK——船用控制DJ——电子计算机SA（B、C）——A（B、C）类成束燃烧DA——单根垂直燃烧ZS——阻水FY——防蚁FS——防鼠、防水FZ——防紫外线NR——耐热LH——铝合金CY——充油PO——低烟无卤聚烯烃P1（3）——铝塑复合带P2——铜带电缆外护层表示方法：02——聚氯乙烯护套03——聚乙烯护套20——裸钢带铠装21——钢带铠装纤维外被22——钢带铠装聚氯乙烯护套23——钢带铠装聚乙烯护套30——细圆钢丝铠装31——细圆钢丝铠装纤维外被32——细圆钢丝铠装聚氯乙烯护套33——细圆钢丝铠装聚乙烯护套40——裸粗圆钢丝铠装41——粗圆钢丝铠装纤维外被42——粗圆钢丝铠装聚氯乙烯护套43——粗圆钢丝铠装聚乙烯护套62——非磁性金属带（不锈钢带）铠装聚氯乙烯护套72——非磁性金属丝（不锈钢丝、铝合金丝、硬铝丝）铠装聚氯乙烯护套80——裸铜丝编织铠装82——铜丝编织铠装聚氯乙烯护套86——铜丝编织铠装低烟无卤聚烯烃护套90——裸纲丝编织铠装92——纲丝编织铠装聚氯乙烯护套96——纲丝编织铠装低烟无卤聚烯烃护套102——径向铜带加强聚氯乙烯护套103——径向铜带加强聚乙烯护套202——径向不锈钢带加强聚氯乙烯护套。
电缆型号各部分的代号及其含义
Q－铅包
P－贫油、干绝缘
2－二级防腐
120－120 kV
Z－纸绝缘电缆
Y－塑料护套
P－屏蔽
2－钢带铠装麻被
150－150 kV
G－高压电缆
Z－直流
3－单层细钢丝铠装麻被
03－拉断力
0.3t
K－控制电缆
C－滤尘器用
4－双层细钢丝麻被
1－拉断力1t
P－信号电缆
C－重型
5－单层粗钢丝麻被
TH－湿热带
V－矿用电缆
D－电子显微镜
6－双层粗钢丝麻被
VC－采掘机用电缆
G－高压
9－内铠装
VZ－电钻电缆
H－电焊机用
29－内钢带铠装
VN－泥炭工业用电缆
J－交流
20－裸钢带铠装
W－地球物理工作用电缆
Z－直流
30－细钢丝铠装
WB－油泵电缆
CQ－充气
22－铠装加固电缆
WC－海上探测电缆
YQ－压气
25－粗钢丝铠装
WE－野外探测电缆
电缆型号各部分的代号及其含义类别用途Βιβλιοθήκη 绝缘内护层特征
外护层
派生
N－农用电缆
V－聚氯乙烯
H－橡皮
CY－充油
O－相应的裸歪护层
1－第一种
V－塑料电缆
X－橡皮
HF－非燃橡套
D－不滴流
1－一级防腐
2－第二种
X－橡皮绝缘电缆
XD－丁基橡皮
L－铝包
F－分相护套
1－麻被外套
110－110kV
YJ－交联聚氯乙烯塑料电线
YY－压油
11－一级防
X-D－单焦点X光电缆
12－钢带铠装一级防腐
电缆类别代号定义
摄像机至设备箱（柜） 前端对应网络摄像机(POE供电） 前端对应模拟云台摄像机 设备箱（柜）至控制中心机房 引至室内垂直桥架或户外主干波纹管内
前端门禁控制器（一体门禁）之间联网或控 制中心至前端门禁控制器 前端门禁控制器（一体门禁）至设备箱 （柜） 设备箱（柜）至控制中心机房 单元门单元主机之间通讯联网 前端单元主机之间联网或控制中心至前端门 禁控制器 楼层分配器至室内分机 楼层分配器至室内分机 单元楼栋设备箱（柜）至控制中心机房 喇叭至喇叭之间 电视终端至分配分支器 电脑至投影仪之间 分机之间对讲信号联网通讯 工作区至管理间楼栋设备箱（柜）
蓝色
红色
浅蓝
绿色
粉红色
紫色
蓝色
备注：1、音视频会议系统、楼宇自控系统及其他非常规系统按实际线缆敷设分别进行标注；2、每个系统分别做一
系统电缆类别定义表
路由 工作区至管理间楼栋设备箱（柜） 工作区至管理间楼栋设备箱（柜）
备注 信息点电源插座由强电提供 光纤到桌面 前端对应模拟摄像机 前端对应网络摄像机
对应模拟门禁 对应网络门禁
对应网络可视对讲（或数模结合） 对应模拟可视对讲
距离大于15米以上 对应网络可视对讲（或数模结合） 单独配管，不走弱电桥架
分总线制及分线制二种 信息点电源由强电提供，与综合布线系统 结合考虑
进行标注；2、每个系统分别做一个图层（并分别定义一个颜色）。
弱电系统电缆类别定义表
系统名称
G20
线性颜色
01.综合布线系统 F 皮线光纤/KBG20 SYV75-5+RVV2*1.0/KBG25 V 02.视频监控系统 C F 03.入侵报警系统 A CAT5e+RVV2*1.0/KBG25 CAT5e/KBG20 SYV75-5+RVVP2*1.0+RVV2*1.0/KBG32 单模4芯光纤+RVV3*2.5 RVV4*0.5/KBG20 RVVP2*1.0+RVV3*1.5/KBG25 Fu 04.出入口控制系统 F CAT5e+RVV3*1.5/KBG25 单模4芯光纤+RVV3*2.5 CAT5e+RVV3*1.5/PE32 Fr1 RVVP2*1.0+SYV75-5+RVV3*2.5/PE50 05.可视对讲系统 Fr2 CAT5e+RVV2*0.75/KBG25 F 06.背景音乐系统 07.有线电视系统 08.投影仪系统 09.五方对讲系统 10.多媒体信息发布系统 B TV VGA Fa N 单模4芯光纤+RVV3*2.5/PE32 RVSP2*1.5/KBG20 SYWV75-5/KBG20 VGA线缆/PVC25 RVVP4*1.5/KBG20 CAT5e/KBG20 CAT5e/KBG20
