变压器计量保护远控型电磁式交流高压自动分段器产品型号：FDK-12/D400-16（XDJB-1）型、小电流接地保护型产品特点：1、在数字信号上，有很强的提取信号的能力。
2、采用TEXAS INSTRUMENTS 公司生产的高速A/D转换芯片，采样频率高。
3、采用实时采样，保证数据采集精度。
4、本装置具有适应温度范围宽-40°C-80°C,抗干扰性强的特点5、本装置自动跟踪系统零序电流的变化，本型装置可适用于现场一次零序电流0.2A-8A的系统，更换零序互感器其适应性可扩大到50A。
6、具有跳闸闭锁软硬件结构，故障处理完毕可由遥控解除闭锁，再按合闸按钮合闸送电。
主要技术参数:序号项目数值1 额定电压12kv2 额定电流400A3 额定开断电流400A4 额定短时耐受电流 16kA5 额定峰值耐受电流 40kA7 额定计数次数1-3次可调8 额定启动电流（六档可调）270、300、330、360、390、420（可根据用户要求另行改变定值数）9 额定记忆时间17S10 额定复位时间17S11 储能时间60S12 遥控距离≯150m13 污秽等级IVCDA505环网柜开关单元控制模块CDA505环网柜开关单元控制模块产品简介CDA505环网柜开关单元控制模块，它是以微控制器为基础的控制装置。
可与环网柜内的开关单元配套，锁控制，开关状态指示等功能、并预留有与其它继电保护装置、RTU等控制器配合的接口、实现完善的控制保网柜内开关路数选择相应的控制模块。
1、特点功能齐全模块化结构操作简便有完备的接口抗震动、抗干扰能力强体积小2、主要技术指标运行环境要求运行温度宽温型：-45℃～60℃常温型：-20℃～60℃电源：24Vdc（其他电压订货时应另行注明）功耗最大功耗：〈3W正常：〈1.5W控制输出信号接点：分闸，合闸接线方式有源输出回路电压：24VDC回路电流：24VDC〈20A状态输出信号接点：分闸状态，合闸状态，接地状态远程状态，就地状态，闭锁状态接线方式无源接点信号输入信号接点：分闸状态，合闸状态，接地状态合闸输入，分闸输入，闭锁输入解锁输入，灯测试输入接线方式：无源接点3、主要功能●控制开关分闸、合闸功能●控制开关闭锁、解锁功能●远程、就地控制功能●开关状态指示功能●与其它继电保护装置接口功能●线路接错故障报警公司名称常州电子研究所有限公司其它产品用户分界开关控制器（CDA868）用户分界开关控制器（CDA868）产品简介◆CDA868用户分界开关控制器，也称“电力看门狗”。
供电开展分段、分界开关现场实训讲解
供电开展分段、分界开关现场实训讲解供电是指为各种电气设施提供所需电能的行为。
在供电系统中，分段和分界开关起着重要的作用。
分段开关可以将供电系统分成若干段，实现对不同区域的供电控制；而分界开关则用于界定不同供电区域的边界，确保供电系统的安全运行。
本文将对分段和分界开关进行现场实训讲解。
一、分段开关的作用与原理1. 作用：分段开关用于将供电系统划分为若干段，以实现对不同区域的供电控制。
通过分段开关，可以对某一区域进行停电维修，而不影响其他区域的供电。
同时，分段开关还可以实现对负载的分段供电，提高供电的可靠性和稳定性。
2. 原理：分段开关通常由开关本体、控制电路和指示装置组成。
开关本体用于切断或接通电路，控制电路用于控制开关的动作，指示装置用于显示开关的状态。
当需要对某一区域进行停电时，只需关闭相应的分段开关，即可切断该区域的供电。
二、分界开关的作用与原理1. 作用：分界开关用于界定不同供电区域的边界，确保供电系统的安全运行。
在供电系统中，不同区域的电压、频率等参数可能存在差异，为了防止不同参数的电能相互干扰，需要使用分界开关对不同区域进行隔离。
2. 原理：分界开关通常采用隔离开关或断路器作为基本设备，通过切断或接通电路，将不同供电区域隔离开来。
分界开关通常配有指示装置，用于显示开关的状态，以便运维人员及时了解供电系统的运行情况。
三、分段、分界开关的操作与维护1. 操作：在操作分段、分界开关时，首先要确保自身安全，戴好绝缘手套和绝缘鞋。
然后按照操作规程，使用绝缘工具将开关切换到相应的位置。
操作完成后，要及时关闭操作面板，确保开关处于正确位置。
2. 维护：分段、分界开关需要定期进行维护，以确保其正常运行。
维护工作包括检查开关的接触器是否干净、灵活，是否有异常声响；检查控制电路是否正常，指示装置是否准确；清洁开关箱体，排除积尘等。
四、分段、分界开关的应用场景1. 工业领域：在工业生产过程中，常常需要对不同生产区域进行独立供电控制。

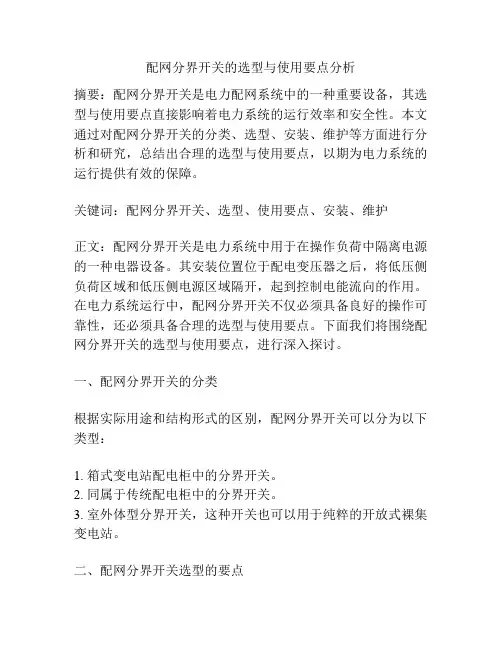

配网分界开关的选型与使用要点分析
配网分界开关的选型与使用要点分析摘要：配网分界开关是电力配网系统中的一种重要设备，其选型与使用要点直接影响着电力系统的运行效率和安全性。
本文通过对配网分界开关的分类、选型、安装、维护等方面进行分析和研究，总结出合理的选型与使用要点，以期为电力系统的运行提供有效的保障。
关键词：配网分界开关、选型、使用要点、安装、维护正文：配网分界开关是电力系统中用于在操作负荷中隔离电源的一种电器设备。
其安装位置位于配电变压器之后，将低压侧负荷区域和低压侧电源区域隔开，起到控制电能流向的作用。
在电力系统运行中，配网分界开关不仅必须具备良好的操作可靠性，还必须具备合理的选型与使用要点。
下面我们将围绕配网分界开关的选型与使用要点，进行深入探讨。
一、配网分界开关的分类根据实际用途和结构形式的区别，配网分界开关可以分为以下类型：1. 箱式变电站配电柜中的分界开关。
2. 同属于传统配电柜中的分界开关。
3. 室外体型分界开关，这种开关也可以用于纯粹的开放式裸集变电站。
二、配网分界开关选型的要点1. 闭合和分离负荷时开关容量的要求。
2. 配电柜门前空间和工作空间的要求。
3. 开关分界器和分界器基座的便携性。
4. 保护等级、绝缘等级以及漏电保护等级。
三、配网分界开关的安装要点1. 底座安装模式–应考虑开关型号、底座地形和工作关系等因素，确定开关底座的安装模式。
2. 开关底座瓷瓶接合–开关底座的安装必须结合用硅胶或压缩接触的方式，以保证运转在压力下的容量。
3.开关与底座的接触–在底座设置正确的缺口以确保电连接。
四、配网分界开关的维护要点1. 定期进行开关的巡检，对开关的接线和重要的连接装置进行检查和检测。
2. 清洁上和下部的电气装置，不要使用水或带有砂粒的材料进行清洁。
3. 进行周期性的维修和替换，以保证设备的完好性和正常运行。
综上所述，配网分界开关的选型与使用要点是电力系统中一个必不可少的环节。
在实际应用环节中，只有选择合适的开关类型，并合理地考虑安装和维护的要点，才能确保设备的良好运行和安全生产。
分界开关的主要功能和说明
随着电网迅速发展，对安全供电的可靠性要求越来越高，针对电网运行中的薄弱环节电力生产部门采取有效的治理措施，千方百计减少事故停电，缩小停电范围。
10 kV馈线架空线路，由于露天架设，其安全运行直接受周围环境和气候条件的影响，存在事故率高、事故查找困难、安全可靠性差的问题。
一些架空线路较长的边远山区用户，更是经常受到恶劣气候的影响不能正常用电。
分界断路器是将断路器和微机保护测控，以及通讯模块融为一体的装置，可随杆架设、体积小、投资少，它的应用对提高架空线路的安全可靠性，保证电网的安全运行具有重要意义。
1. 10 kV馈电架空线路的特点对于远近郊区供电公司来说，在所辖主网主系统中10 kV馈电出线的安全供电十分重要。
但是，10 kV馈电线路特点是结构多样，事故多发，特别是在城近郊区和远郊区地区还存在大量的架空输电线路，这些架空输电线路往往都是多分支线路，安全可靠性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的安全可靠供电。
1.1 线路结构复杂事故查找困难用户专线只带一两条支线，有的线路是T接多条支线或多台变压器呈放射状；有的线路短到几十米，有的线路长达几十千米；有的架空线路穿山越岭维护困难，有的配电变压器老化严重；有的全线架空，有的是电缆架空混合线路；有些架空线路临时带有电缆用户、带有临时箱变。
架空线路一旦发生故障查找困难，特别是当线路发生单相接地时，由于故障点难以确定，往往延误了事故处理，造成故障扩大，进一步发展为相间短路，或者损坏电气设备。
1.2 线路保护配置相对简单变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护，在小电阻接地系统中再配置两段零序保护。
因此，为保证继电保护的选择性和灵敏性，就必须使整条线路都处在保护范围之内，要求线路末端故障时，保护应有足够的灵敏度。
这样，就会由于一处故障造成全线停电，并且线路上下级保护呈阶梯性相互配合，在线路末端已经没有保护级差时间，只能失去选择性故障掉闸而致使全线掉闸。
配电网“看门狗”分界开关特性以及不同保护原理分析
六、用户分界开关常见不在线原因
序号 现场描述 原因分析
开关厂家为北京科锐，开关内置PT在开关内部开关、 刀闸之间，拉开开关后（刀闸也断开），PT失电，控 制器失去电源将不在线 开关电源侧有令克，不拉开开关而通过拉开令克的方 式对用户停电，控制器失电不在线 2 定值窗盖未盖好，SIM卡未插好 控制器与无线模块间的通信线连接不 上 无线模块指示灯均不亮，或只亮电源 指示灯 SIM卡未插好，无法实现与主站正常通信
13
五、用户分界开关运行维护
2. 停电检修
若用户设备需检修，其操作步骤：
① 控制分界开关分闸，可用以下三种方法：
方法一：
14
五、用户分界开关运行维护
2. 停电检修
方法二：
方法三：主站远程遥控分闸。 ② 用户检修完毕后，按前述送电步骤送电即可。
15
五、用户分界开关运行维护
3. 用户故障巡视、处理
故障巡视
控制器告警灯是否亮
合闸后 储能
分 合
指针状态
16 16
五、用户分界开关运行维护
故障处理完毕后
用绝缘操作杆 钩拉豁口
合闸后 储能
合闸后 储能
手动合
分 合
开关指示由分到合
分 合
17
五、用户分界开关运行维护
用绝缘操作 杆钩拉豁口
合闸后 储能
手动合
合闸后 手动合 储能
分 合
分 合
开关指示不变
18
配电网“看门狗”分界开关特性 以及不同保护原理分析
2017年11月
主 要 内 容
1 2 3 4 5 6 用户分界开关成套设备简介 用户分界开关安装要求 用户分界开关动作原理 控制器定值整定 用户分界开关运行维护 分界开关常见不在线原因
10kV线路分界开关的选型与使用
真 空 式 负 荷 开 关 必 须 在 真 空 环 境 下 运 行 才能发挥效果。主要优点是绝缘性好 ，熄弧效 果更加明显， 熄弧能力 比其他类别更强。 但是 ， ３ ． ２ 高压 负荷开 关选择 真空式负荷开关的结构复杂，操作要按照一定 因为 在 ｌ Ｏ ｋ Ｖ 下用户所配备变压器 容量较 程序进行，虽然熄弧电流较大 ，但是却有相 当 小 ，对 电力 的保护 能力相对较差 ，在这种 情况 大的局限性，导致此类型开关无法发挥最大功 下必须采用分 界高压 开关对 设备进 行保 护。但 效 。 是不 同情况 下所选 用开关和 继电器 种类 也有所 ５ 总 结 不 同，一般情况 下：首先有分界开 关和 继电保 护组合 ， 另一种是高压分界开关和限流断路器。 我国现有 的 １ ０ ｋ Ｖ分界开关种 类并不是很 保护变压器必须关注短路故障的持续时间 。 多，还需要进一步改善，在分界开关选用和安 变压 器 在发 生短路 的 故障 时， 电弧流量 装上要结合实际和环境，首先要从安全角度出 如果 持续在 ２ ０秒 内的话 ，变 压器就不 会 因为 发 ，在 满 足 一 定 条 件 之 下 ， 选 用 普 通 型 ，避 免 高温而发生爆炸现象 。用分 界负荷开关保护 电 复杂繁琐型。电网部门更应该找到技术 问题 ， 路时 ， 分界开关会 自动 形成三个 阶段保护 电路 。 改善用电供应质量，正确安装合适的分界负荷 这三个 阶段将 持续 ６ Ｏ秒左右 ，这 明显 并不能 开关 ，提 高 ｌ Ｏ ｋ Ｖ用户供 电可靠性 。 保持在配置变压器所保护要求范 围之 内 但是 如果采用高压负荷开关加上 由石英砂所制成 的 参考 文献 断路器 ，着 能够在 ｌ ０秒 之 内迅 速切断 该段短 ［ １ 】郑 文 秀 ． 应 用分界开 关和注入 信 号的 路线路，这种高效处理故障能力能够完全达到 配 电 网故 障定 位 技 术 ［ Ｊ ］ ． 农 村 电 气 处理要求。所 以，分界开关的选用要根据其线 化 ， ２ ０ １ １ （ ２ ） ． 路情况进行不 同变换 ，为 了保护变压器 ，使用 ［ ２ 】 杨 成永 ，田国锋 ． １ Ｏ ｋ Ｖ 城 市配 网分界 负荷 高压 负荷开关加上断路器相互组合 ，保证用 电 开关应 用 ［ Ｊ 】 ．山东电力技术 ， ２ ０ １ ０ （ ６ ） ． 安全 。 【 ３ 】 杨健 ， 曹培 ， 郭创新 ．智能电 网低碳 效益
用户分界负荷开关技术条件(FFK)(带通信)
用户分界负荷开关技术条件(FFK)(带通信)北京电力公司设备订货通用技术条件10千伏架空配电线路用户分界负荷开关（FFK）1. 适用范围本技术条件适用于北京电力公司________10kV架空配电线路用户分界负荷开关（FFK）的订货(含开关本体及控制器)，是相关设备招标书/订货合同的技术条款。
本技术条件规定了10kV户外三相交流柱上用户分界负荷开关（以下简称负荷开关）及控制器的使用环境条件、性能参数、结构尺寸、技术要求、型式试验、出厂试验、标志、包装、运输和贮存等具体内容。
2. 适用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引用有以下标准：负荷开关部分GB3804－90 《3～63kV交流高压负荷开关》GB/T11022—1999 《高压开关设备控制和设备标准的共同技术条件》GB311.1—1997 《高压输变电设备的绝缘配合》GB763－1990 《交流高压电器在长期工作时的发热》GB3309—1989 《高压开关设备常温下机械试验》GB2706－1989 《交流高压电器动热稳定试验方法》GB1984－1989 《交流高压断路器》JB7569—94 《交流高压自动分段器》DL406－91 《交流自动分段器订货技术条件》GB1208－1997 《电流互感器》DL/T726—2000 《电力用电压互感器订货技术条件》DL/T844—2003 《12kV少维护户外配电开关设备通用技术条件》控制终端部分GB/T7261-2000 《继电器及装置基本试验方法》GB/T11287-2000 《量度继电器和保护装置的振动试验（正弦）》（idt IEC 60255-21-1：1988）GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》（idt IEC 60255-21-2：1988）GB/T17626.4-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》(idt IEC 61000-4-4：1995)DL/T721-2000 《配电网自动化系统远方终端》IEC 60870-5-101 远动设备及系统第5部分传输规约第101篇基本远动任务的配套标准(neq DL/T 634-2002)3. 使用条件1) 海拔高度：≤1000米2) 环境温度：户外 -25℃~ +45℃最高年平均气温20℃最高日平均气温30℃3) 相对湿度：≤90%（25℃）4) 抗震能力：地面水平加速度 0.3g地面垂直加速度0.15g同时作用持续三个正弦波安全系数 1.675) 最大日温差： 25℃6) 日照强度(风速0.5m/s时)：0.1W/cm27) 最大风速：≤25m/s8) 最大覆冰厚度： 10mm9) 安装位置：户外、10kV架空线路用户责任分界点处10）适用于10kV配电网中性点不接地、经消弧线圈接地及低电阻接地各种接地方式。
杆上分界开关操作方法
杆上分界开关操作方法杆上分界开关是一种常用的用于开关电路的装置，它的操作方法比较简单，下面我将详细介绍。
首先，我们需要了解杆上分界开关的基本结构。
杆上分界开关主要由下面几个部分组成：1. 导电棒：通常是由导电材料制成，可以是金属材料，也可以是其他导电材料。
2. 绝缘杆：通常由绝缘材料制成，用于隔离导电棒与触电者之间的电流。
3. 操作杆：用于控制导电棒的位置，可以手动操作或者通过电力驱动。
了解了基本结构后，下面我将介绍杆上分界开关的操作方法。
1. 手动操作：a. 首先，确保开关处于关闭状态，即导电棒与触电者分隔开。
b. 找到操作杆，并将其抬起或者向下推动，这将导致导电棒的位置发生变化。
c. 当导电棒与触电者相连时，电流可以通过导电棒流动，即开关打开。
d. 当导电棒与触电者分隔开时，电流无法通过导电棒流动，即开关关闭。
2. 电力驱动操作：a. 首先，确保开关处于关闭状态，即导电棒与触电者分隔开。
b. 找到操作杆，并将其接入电力驱动装置，通常是通过电线连接。
c. 通过电力驱动装置控制操作杆的位置，将导电棒与触电者相连或分隔开。
d. 当导电棒与触电者相连时，电流可以通过导电棒流动，即开关打开。
e. 当导电棒与触电者分隔开时，电流无法通过导电棒流动，即开关关闭。
杆上分界开关的操作方法相对简单，但在实际使用中需要注意以下几点：1. 操作前需要确保开关处于关闭状态，以免发生触电等安全事故。
2. 操作时需要正确使用力度，以免过度或不足导致开关无法正常工作。
3. 需要经常检查开关的工作状态，确保其正常运行，如有异常应及时进行维修或更换。
4. 在电力驱动操作时，需要连接适当的电源，确保电力驱动装置工作正常。
总结起来，杆上分界开关是一种常见的电路开关装置，其操作方法包括手动操作和电力驱动操作。
通过控制操作杆的位置，可以打开或关闭开关，以控制电路的通断。
在操作时需要注意安全，确保开关的正常运行。
希望以上内容能够对您有所帮助。
