热反射玻璃
2023年热反射玻璃行业市场前景分析

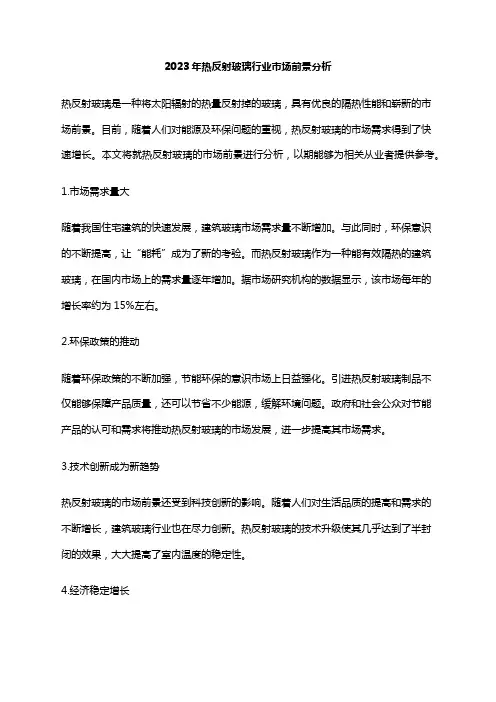

2023年热反射玻璃行业市场前景分析
热反射玻璃是一种将太阳辐射的热量反射掉的玻璃，具有优良的隔热性能和崭新的市场前景。
目前，随着人们对能源及环保问题的重视，热反射玻璃的市场需求得到了快速增长。
本文将就热反射玻璃的市场前景进行分析，以期能够为相关从业者提供参考。
1.市场需求量大
随着我国住宅建筑的快速发展，建筑玻璃市场需求量不断增加。
与此同时，环保意识的不断提高，让“能耗”成为了新的考验。
而热反射玻璃作为一种能有效隔热的建筑玻璃，在国内市场上的需求量逐年增加。
据市场研究机构的数据显示，该市场每年的增长率约为15%左右。
2.环保政策的推动
随着环保政策的不断加强，节能环保的意识市场上日益强化。
引进热反射玻璃制品不仅能够保障产品质量，还可以节省不少能源，缓解环境问题。
政府和社会公众对节能产品的认可和需求将推动热反射玻璃的市场发展，进一步提高其市场需求。
3.技术创新成为新趋势
热反射玻璃的市场前景还受到科技创新的影响。
随着人们对生活品质的提高和需求的不断增长，建筑玻璃行业也在尽力创新。
热反射玻璃的技术升级使其几乎达到了半封闭的效果，大大提高了室内温度的稳定性。
4.经济稳定增长
我国的宏观经济发展已经稳步上升，建筑行业的快速发展更是催生着热反射玻璃行业高速增长。
同时，随着城市化的不断推进和人口数量的增长，对室内环境的质量要求也越来越高，这为热反射玻璃的市场需求打下了坚实的基础。
总之，热反射玻璃的市场前景十分广阔。
未来，伴随着社会意识的加强和技术的不断创新，热反射玻璃的市场将迎来更大的发展空间。
热反射U型玻璃
热反射U型玻璃这是一种通过化学热分解、真空镀膜等技术，在玻璃表面形成一层热反射镀层玻璃。
对来自太阳的红外线，其反射率可达30%～40%，甚至可高达50%～60%。
这种玻璃具有良好的节能和装饰效果。
热反射玻璃属于镀膜玻璃，是用物理或者化学的方法在玻璃表面镀一层金属或者金属氧化物薄膜，对太阳光有较高的反射能力，但仍有良好的透光性。
有较强烈热反射性能，可有效地反射太阳光线，包括大量红外线，因此在日照时，使室内的人感到清凉舒适。
热反射玻璃是有较高的热反射能力而又保持良好透光性的平板玻璃，它是采用热解法、真空蒸镀法、阴极溅射法等，在玻璃表面涂以金、银、铜、铝、铬、镍和铁等金属或金属氧化物薄膜，或采用电浮法等离子交换方法，以金属离子置换玻璃表层原有离子而形成热反射膜。
热反射玻璃也称镜面玻璃，有金色、茶色、灰色、紫色、褐色、青铜色和浅蓝等各色。
热反射玻璃的热反射率高，如6mm厚浮法玻璃的总反射热仅16%，同样条件下，吸热玻璃的总反射热为40%，而热反射玻璃则可高达61%，因而常用它制成中空玻璃或夹层玻璃，以增加其绝热性能。
镀金属膜的热反射玻璃还有单向透像的作用，即白天能在室内看到室外景物，而室外看不到室内的景像。
热反射玻璃与吸热玻璃的区分可用公式表示:S=A/B式中A为整个光通量的吸收系数,B为整个光通量的反射系数. 若S>1时则为吸热玻璃反之S<1则为反射玻璃..热反射玻璃的特点:1)对太阳辐射热有较高的反射能力. 若普通玻璃的辐射热反射率为7%∽8%,而热反射玻璃而达30%左右.2)镀金属膜的热反射玻璃, 具有单透视的特性.热反射玻璃的性能:1) 有较小的遮蔽系数;2) 对太阳能的反射率较高; 如6mm透明浮法玻璃, 第一次反射7%,第二次(吸收后再发射) 为10%,合计17%,而6mm茶色热反射玻璃, 第一次反射30%,第二次反射31%,合计61%.3) 对太阳辐射热的透过率较小; 从太阳辐射的透过率看,6mm热反射玻璃比同厚度的浮法玻璃减少65%以上;4) 对可见光的透过率较小: 6mm热反射玻璃比同厚度的浮法玻璃减少75%以上;山东科晶与我公司合作, 代为对U玻进行镀膜, 费用85至95元/平米.。
热反射玻璃标准

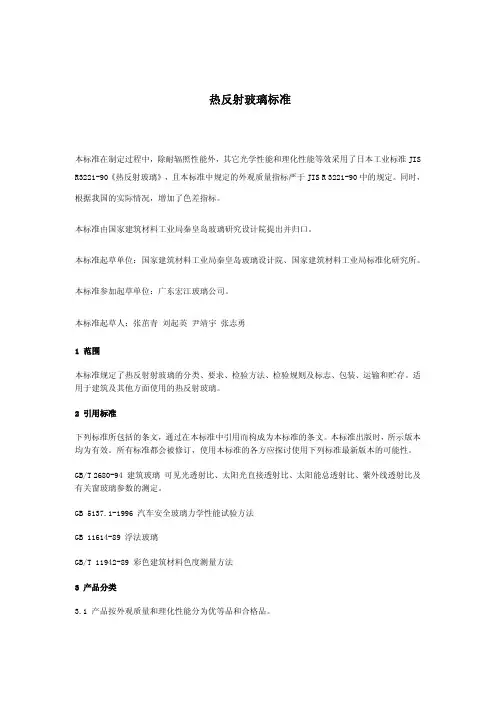

热反射玻璃标准本标准在制定过程中，除耐辐照性能外，其它光学性能和理化性能等效采用了日本工业标准JIS R3221-90《热反射玻璃》，且本标准中规定的外观质量指标严于JIS R 3221-90中的规定。
同时，根据我国的实际情况，增加了色差指标。
本标准由国家建筑材料工业局秦皇岛玻璃研究设计院提出并归口。
本标准起草单位：国家建筑材料工业局秦皇岛玻璃设计院、国家建筑材料工业局标准化研究所。
本标准参加起草单位：广东宏江玻璃公司。
本标准起草人：张茁青 刘起英 尹靖宇 张志勇1 范围本标准规定了热反射射玻璃的分类、要求、检验方法、检验规则及标志、包装、运输和贮存。
适用于建筑及其他方面使用的热反射玻璃。
2 引用标准下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2680-94 建筑玻璃 可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定。
GB 5137.1-1996 汽车安全玻璃力学性能试验方法GB 11614-89 浮法玻璃GB/T 11942-89 彩色建筑材料色度测量方法3 产品分类3.1 产品按外观质量和理化性能分为优等品和合格品。
3.2 产品按厚度分为5，6，8，10，12mm五类。
4 要求4.1 尺寸允许偏差（包括偏斜）应符合表1的规定。
表1 尺寸允许偏差 mm允许偏差厚度不大于2000×2000 2000×2000以上 5~6 ±3 ±48~10 ±4 ±54.2 厚度偏差、裂口、弯曲度和边部凸出或残缺部分及缺角深度应符合GB11614的规定。
4.3 外观质量热反射玻璃的外观质量应符合表2的规定。
表2 热反射玻璃的外观质量缺陷名称说明优等品合格品直径<1.2mm不允许集中--1.2mm≤直径≤1.6mm每平方米允许个数中部不允许75mm边部：3--1.6mm≤直径≤2.5mm每平方米允许个数不允许75mm边部：8中部：3针孔 （孔洞）直径>2.5mm不允许不允许斑纹不允许不允许不允许斑点1.6mm<直径≤5.0mm每平方米允许个数不允许80.1mm<宽度≤0.3mm每平方米允许条数长度≤50mm4不限划伤宽度>0.3mm每平方米允许条数不允许宽度<0.8mm长度≤100mm2注：集中针孔（孔洞）是指直径在100mm面积内超过20个。
热反射镀膜玻璃工作原理

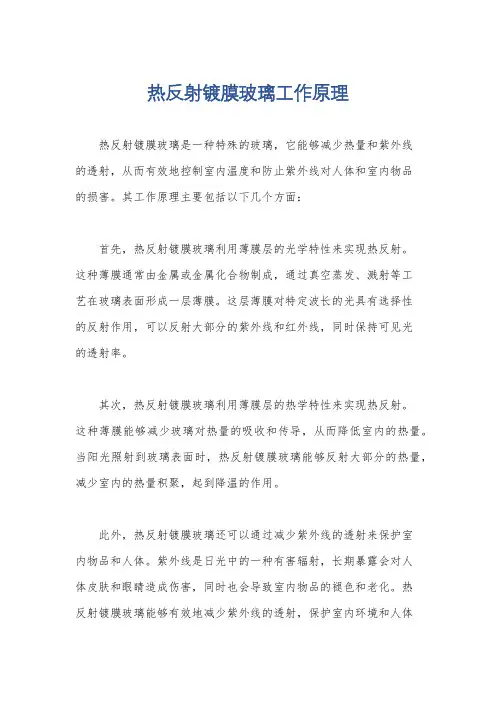

热反射镀膜玻璃工作原理
热反射镀膜玻璃是一种特殊的玻璃，它能够减少热量和紫外线
的透射，从而有效地控制室内温度和防止紫外线对人体和室内物品
的损害。
其工作原理主要包括以下几个方面：
首先，热反射镀膜玻璃利用薄膜层的光学特性来实现热反射。
这种薄膜通常由金属或金属化合物制成，通过真空蒸发、溅射等工
艺在玻璃表面形成一层薄膜。
这层薄膜对特定波长的光具有选择性
的反射作用，可以反射大部分的紫外线和红外线，同时保持可见光
的透射率。
其次，热反射镀膜玻璃利用薄膜层的热学特性来实现热反射。
这种薄膜能够减少玻璃对热量的吸收和传导，从而降低室内的热量。
当阳光照射到玻璃表面时，热反射镀膜玻璃能够反射大部分的热量，减少室内的热量积聚，起到降温的作用。
此外，热反射镀膜玻璃还可以通过减少紫外线的透射来保护室
内物品和人体。
紫外线是日光中的一种有害辐射，长期暴露会对人
体皮肤和眼睛造成伤害，同时也会导致室内物品的褪色和老化。
热
反射镀膜玻璃能够有效地减少紫外线的透射，保护室内环境和人体
健康。
总的来说，热反射镀膜玻璃通过其特殊的光学和热学特性，实现了对热量和紫外线的有效控制，从而为室内环境提供了舒适的温度和良好的保护作用。
这种玻璃在建筑、汽车等领域有着广泛的应用前景。
热反射玻璃
热反射玻璃（学习型论文）作者：李超山东轻工业学院材料科学与工程学院，山东省济南市，250300 摘要：在能源问题越来越突出的今天，节能的理念也越来越深入人心。
而随着社会经济的发展，生活水平的提高，人们对生活的要求也越来越高。
近些年来房地产行业的火爆，建筑节能也会越来越受到人们的关注。
玻璃幕墙作为建筑主要围护结构是影响能耗的关键部位，因此对其材料选用的研究很有必要，通过查阅资料，发现新型的热反射玻璃较为适合，无论是能耗还是美观等方面其都具有优良的特性，而进一步提升热反射玻璃的性能更是尤为重要的。
关键词：节能；热反射玻璃；玻璃幕墙；镀膜引言现代楼层建筑窗体面积越来越大，建筑窗体在整个维护结构中占据相当大的比例，是建筑热交换的主要途径，因此，对建筑物而言，环境中最大的热能是太阳辐射能，从节能的角度考虑，建筑玻璃应能控制太阳辐射和黑体辐射，照射到玻璃上的太阳辐射，一部分被玻璃吸收或反射，另一部分透过玻璃成为直接透过的能量。
玻璃吸收的太阳能使其自身温度升高并通过与空气对流及向外辐射而散失。
对远红外热辐射而言，普通玻璃不能直接透过，只能反射或吸收它，被吸收的热能最终将以对流的形式透过玻璃。
现在的玻璃幕墙大都因选用普通玻璃而往往存在保温性能差，能耗大，运行成本高，容易造成严重的光污染等一系列缺点，因此应当优化普通玻璃的一些性能来提高玻璃幕墙节能性与适应性，因此产生了热反射玻璃。
玻璃具有近程有序，远程无序的结构，在讨论其导热机理时，可近似地把它当做由直径为几个晶格间距的极细晶粒组成的“晶体”。
可以用声子的导热结构来描述玻璃的导热行为和规律。
由德拜方程知:λ=1/3cvl,改变声子的平均自由程可以改变其热导率，而声子的的平均自由程与晶体的各种缺陷，杂质，晶粒界面，温度，声子的振动频率相关，使用镀膜可以有效的改变其自由程，从而改变导热性能获得所需求的玻璃。
热反射玻璃又名镀膜玻璃或镜面玻璃，是用物理或化学的方法在玻璃表面镀一层诸如铬，钛或不锈钢等金属或其他化合物组成的薄膜，对于可见光有适当的透过率，对红外线有较高的反射率，其反射率可达30%~40%，甚至可高达50%~60%，是普通平板玻璃的4倍左右，其导热系数为透明玻璃的80%；其透光率为45%~65%；而且对紫外线也有较高的吸收率。
普通玻璃,中等透光热反射镀膜玻璃,low-e玻璃,区别和不同

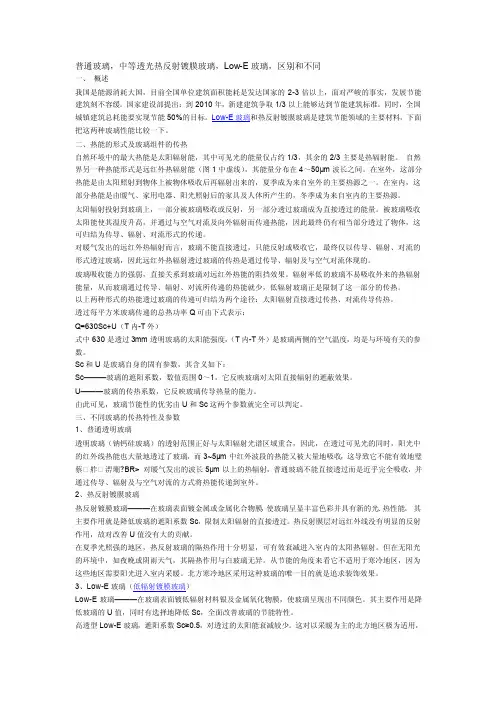

普通玻璃，中等透光热反射镀膜玻璃，Low-E玻璃，区别和不同一、概述我国是能源消耗大国，目前全国单位建筑面积能耗是发达国家的2-3倍以上，面对严峻的事实，发展节能建筑刻不容缓。
国家建设部提出：到2010年，新建建筑争取1/3以上能够达到节能建筑标准。
同时，全国城镇建筑总耗能要实现节能50%的目标。
Low-E玻璃和热反射镀膜玻璃是建筑节能领域的主要材料，下面把这两种玻璃性能比较一下。
二、热能的形式及玻璃组件的传热自然环境中的最大热能是太阳辐射能，其中可见光的能量仅占约1/3，其余的2/3主要是热辐射能。
自然界另一种热能形式是远红外热辐射能（图1中虚线），其能量分布在4～50μm波长之间。
在室外，这部分热能是由太阳照射到物体上被物体吸收后再辐射出来的，夏季成为来自室外的主要热源之一。
在室内，这部分热能是由暖气、家用电器、阳光照射后的家具及人体所产生的，冬季成为来自室内的主要热源。
太阳辐射投射到玻璃上，一部分被玻璃吸收或反射，另一部分透过玻璃成为直接透过的能量。
被玻璃吸收太阳能使其温度升高，并通过与空气对流及向外辐射而传递热能，因此最终仍有相当部分透过了物体，这可归结为传导、辐射、对流形式的传递。
对暖气发出的远红外热辐射而言，玻璃不能直接透过，只能反射或吸收它，最终仅以传导、辐射、对流的形式透过玻璃，因此远红外热辐射透过玻璃的传热是通过传导、辐射及与空气对流体现的。
玻璃吸收能力的强弱，直接关系到玻璃对远红外热能的阻挡效果。
辐射率低的玻璃不易吸收外来的热辐射能量，从而玻璃通过传导、辐射、对流所传递的热能就少，低辐射玻璃正是限制了这一部分的传热。
以上两种形式的热能透过玻璃的传递可归结为两个途径：太阳辐射直接透过传热、对流传导传热。
透过每平方米玻璃传递的总热功率Q可由下式表示：Q=630Sc+U（T内-T外）式中630是透过3mm透明玻璃的太阳能强度，（T内-T外）是玻璃两侧的空气温度，均是与环境有关的参数。
2024年热反射玻璃市场分析报告
2024年热反射玻璃市场分析报告热反射玻璃是一种特殊的多层镀膜玻璃，其具有良好的隔离热量和控制透光性能的特点，被广泛应用于建筑和汽车领域。
本报告旨在对热反射玻璃市场进行全面分析，以了解市场规模、竞争态势、主要应用领域和发展趋势。
一、市场规模根据市场调研数据显示，热反射玻璃市场在过去几年稳步增长。
截至目前，全球热反射玻璃市场规模大约为XXX万美元，并预计未来几年将继续保持良好的增长势头。
二、竞争态势目前，热反射玻璃市场存在着一些主要的竞争厂商。
这些厂商在技术研发、产品质量和市场推广方面具有一定的优势。
其中，XXX公司、XXX公司和XXX公司是目前市场上的主要竞争者。
三、主要应用领域热反射玻璃在建筑和汽车领域具有广泛的应用。
在建筑领域，热反射玻璃被用作窗户和幕墙的主要材料，可以有效隔离热传导，降低能耗。
在汽车领域，热反射玻璃被用于车窗和天窗，可以减少车内的热量积聚，提高乘坐舒适度。
四、发展趋势随着人们对能源节约和环境保护意识的提高，热反射玻璃市场有望继续快速增长。
未来几年，市场上可能会出现更多的新型热反射玻璃产品，包括更高效的热反射涂层和更大尺寸的玻璃板材。
此外，随着科技的不断进步，热反射玻璃的生产成本有望进一步降低，推动市场的进一步扩大。
五、结论综上所述，热反射玻璃市场具有良好的增长潜力。
随着建筑和汽车行业的快速发展，热反射玻璃将在能源节约和环境保护方面发挥越来越重要的作用。
同时，市场上的竞争将更加激烈，厂商需要加强产品研发和品牌推广，以获取更大的市场份额。
对于投资者和企业来说，把握热反射玻璃市场的发展趋势，将有助于制定合适的市场策略，获得良好的投资回报。
注：XXX为实际数据，仅供参考。
热反射玻璃工作原理
热反射玻璃工作原理
嘿，小伙伴们！今天咱们来聊聊热反射玻璃的工作原理呀。
热反射玻璃呢，它主要是通过在玻璃表面镀上一层或者多层的金属或者金属氧化物薄膜来发挥作用的。
这层薄膜啊，就像是给玻璃穿上了一件特殊的“衣服”。
那这“衣服”是怎么干活的呢？当光线照射到热反射玻璃上的时候，这层薄膜就开始起作用啦。
一部分光线呢，会被这层薄膜反射回去。
就像你扔一个球，球碰到墙上被弹回来一样。
这反射回去的光线里面，有不少是热量比较高的光线哦。
我觉得这就像是把那些想要钻进屋里的热家伙们给挡在门外啦，哈哈。
当然，还有一部分光线是可以透过玻璃的。
不过这部分光线也是经过了薄膜的“筛选”的呢。
透过的光线量多少就和这层薄膜的材质、厚度之类的有关系啦。
这个环节可以根据实际情况自行调整哦。
根据经验，不同的使用场景可能需要不同的透光和隔热比例。
比如说，在一些需要更多阳光但又想隔热的地方，就可以选择稍微薄一点的镀膜，让更多光线进来，但又能挡住一部分热量。
那有人可能会问，为什么要这么麻烦搞这个热反射玻璃呢？哎这可有用啦！在夏天的时候，它能大大减少室内的热量吸收，这样空调就不用那么拼命工作啦，多省钱呀！在冬天呢，它也能减少室内热量的散失，就像给屋子裹上了一层保暖的毯子。
刚开始可能会觉得了解这些原理有点麻烦，但习惯了就好了！
这就是热反射玻璃工作原理的大概情况啦，是不是还挺有趣的呢？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热反射玻璃
国家建筑材料工业局发布1998-07-22 发布1998-12-01实施前言
本标准在制定过程中，除耐辐照性能外，其它光学性能和理化性能等效采用了日本工业标准JIS R3221-90《热反射玻璃》，且本标准中规定的外观质量指标严于JIS R 3221-90中的规定。
同时，根据我国的实际情况，增加了色差指标。
本标准由国家建筑材料工业局秦皇岛玻璃研究设计院提出并归口。
本标准起草单位：国家建筑材料工业局秦皇岛玻璃设计院、国家建筑材料工业局标准化研究所。
本标准参加起草单位：广东宏江玻璃公司。
本标准起草人：张茁青刘起英尹靖宇张志勇
1 范围
本标准规定了热反射射玻璃的分类、要求、检验方法、检验规则及标志、包装、运输和贮存。
适用于建筑及其他方面使用的热反射玻璃。
2 引用标准
下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2680-94 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定。
GB 5137.1-1996 汽车安全玻璃力学性能试验方法GB 11614-89 浮法玻璃GB/T 11942-89 彩色建筑材料色度测量方法
3 产品分类
3.1 产品按外观质量和理化性能分为优等品和合格品。
3.2 产品按厚度分为5，6，8，10，12mm五类。
4 要求
4.1 尺寸允许偏差（包括偏斜）应符合表1的规定。
表1 尺寸允许偏差(mm)
4.2 厚度偏差、裂口、弯曲度和边部凸出或残缺部分及缺角深度应符合GB11614的规定。
4.3 外观质量热反射玻璃的外观质量应符合表2的规定。
表2 热反射玻璃的外观质量
4.4 光学性能
热反射玻璃的光学性能应符合表3的规定。
表3 热反射玻璃的光学性能
4.5 色差热反射玻璃的反射色差不应大于3CIELAB色差单位。
4.6 耐磨性
热反射玻璃的耐磨性，按5.4 进行试验，其磨前、磨后可见光透射比差值的绝对值不应大于4%。
4.7 耐酸性
热反射玻璃的耐酸性，按5.5 进行试验，其试验前后可见光透射比差值的绝对值不应大于4%。
4.8 耐碱性
热反射玻璃的耐碱性，按5.6 进行试验，其试验前后可见光透射比差值的绝对值不应大于4%。
5 试验方法
5.1 厚度偏差、尺寸偏差、弯曲度及外观质量按GB 11614
规定的方法进行检验。
针孔的测定使用装有五只间距300mm的40瓦日光灯管的黑色框架。
玻璃垂直放置，与日光灯管平行且相距600mm，观察者距玻璃60cm，视线垂直玻璃进行观察，缺陷尺寸用精度0.1mm的读数显微镜测定。
5.2 光学性能光学性能按GB2680进行测定。
5.3 色差
5.3.1 测量方法
反射色差的测量依据GB/T11942进行，照明与观测条件为垂直照明/漫射接收（含镜面反射，0/t）或漫射照明/垂直接收（含镜面反射，t/0）。
被测试样的背面应装集光器或垫黑绒，或在整个色差测量过程中，被测试样的背景保持一致采用镜面反射体作为工作标准，如镀铝镜或镀银镜，而不采用漫反射体工作标准。
色差（ΔEab*）按CIE 1976LAB均匀色空间色差公式评价，色差单位为CIELAB。
测量应取中间部位。
测量单面镀膜玻璃反射色时，应以玻璃面（非镀膜面）为测量面。
5.3.2 同一片玻璃的色差在同一片玻璃的四角和正中间取50mm×50mm的试样五片，试样外边缘距该片玻璃边缘50mm (如图1所示)，以中间样品作为标准片，其余四片均与该片进行反射颜色比较，分别测得4个ΔEab*值，4个值的平均值即为该片玻璃的色差。
5.3.3 一批玻璃的色差从一批玻璃随机抽取的样本中再随机抽出五片，测量其L*、a*、b*值，以其中a*或b*最大或最小的1片作为标准片，其余四片均与该片进行反射颜色比较，分别测得4个ΔEab*值，4个值的平均值即为该片玻璃的色差。
5.4 耐磨性
5.4.1 试样
以与制品相同工艺方法制造的约100mm×100mm的试片为试样。
5.4.2 磨耗试验机磨耗试验机按GB5137.1的规定。
5.4.3 步骤
5.4.3.1 磨耗前试样用符合GB/T2680的分光光度计测量图2所示4点的可见光透射比，计算其平均值。
5.4.3.2 以膜面为磨耗面，将试样安装在磨耗试验机的旋转台上旋转试样。
试样旋转的次数按表4规定
表4 磨耗试验的旋转次数
5.4.3.3 对磨耗后的试样，用同样仪器测定图2所示的4点的可见光透射比，计算其平均值。
5.4.3.4 对磨耗前后可见光透射比差值之绝对值。
5.5 耐酸性
5.5.1 试样
以与制品相同工艺方法制造的25mm×50mm的试片为试样。
5.5.2 步骤
5.5.2.1 用符合GB2680的分光光度计测定浸渍前试样的可见光透射比。
5.5.2.2 将试样整个浸入23℃±2℃，1N的盐酸中，浸渍时间按表5规定。
表5 耐酸和耐碱性浸渍时间
5.5.2.3 浸渍后水洗，干燥试样，用分光光度计测定试样的可见光透射比。
5.5.2.4 求出浸渍前后可见光透射比差值的绝对值。
5.6 耐碱性
5.6.1 试样
以与制品相同工艺方法制造的约25mm×50mm的试片为试样。
5.6.2 步骤
5.6.2.1 用符合GB2680的分光光度计测定浸渍前试样的可见光透射比。
5.6.2.2 将试样整个浸入23℃±2℃，1N的氢氧化钠中，浸渍时间按表5规定。
5.6.2.3 浸渍后水洗、干燥试样，用分光光度计测定试样的可见光透射比。
5.6.2.4 求出浸渍前后可见光透射比差值的绝对值。
6 检验规则
6.1 检验分类
6.1.1 出厂检验出厂检验项目为4.1、4.2、4.3。
6.1.2 型式检验
检验项目为本标准规定的全部项目。
6.2 抽样与组抽规则
6.2.1 产品的出厂检验按表6规定进行随机抽样。
表6 抽样表片
6.2.2 对产品的其他性能，根据检验项目要求从批量中随机抽取。
当产品批量大于1000片时，以1000片为一批分批抽取试样。
6.3 判定规则
6.3.1 若不合格品数等于或大于表6的不合格判定数，则认为该批产品外观质量、尺寸偏差、厚度偏差、弯曲度不合格。
6.3.2 其它性能也应符合相应条款的规定。
6.3.3 若上述各项中，有一项不合格则认为该批产品不合格。
7 标志、包装、运输及贮存
7.1 标志木箱表面应印有工厂名称、商标、产品名称、产品等级、类别、规格、数量、颜色、防潮、易碎、堆放方向、装箱日期等标志。
集装箱也要有相应的标志。
7.2 包装
7.2.1 包装箱应坚固。
边角、表面应有防碰撞措施，但不准
有漏钉、透钉。
7.2.2 箱底要内垫泡沫塑料，箱内垫塑料布，玻璃片之间应有保护材料。
7.2.3 集装箱（架）包装，玻璃片之间加保护材料，外包塑料布防潮。
7.3 贮存及运输
7.3.1 玻璃必须在干燥房间内保管，在运输和装卸时应有防雨措施。
7.3.2 玻璃在贮存、运输和装卸时，箱盖向上，箱子不得斜放和侧放。
7.3.3 运输时箱头朝向运输方向，并采取措施防止倾倒滑动。
