玉柴6K系列维修专用工具使用说明(一)
玉柴6K12系列发电用柴油机应用手册
玉柴K12系列发电用柴油机应用手册玉柴K12系列发电用柴油机应用手册目录一、发动机特点二、主要参数1.结构参数。
2. 性能参数3.应用配套参数三、发动机油耗表四、发动机与电机功率匹配1.标牌功率说明2. 交流发电机功率匹配3.发动机海拔功率修正五、电气接线原理图六、外形安装图七、水箱中冷器部件外形图八、随机附件清单一.发动机的主要特点：1、全电控，低排放：全电控系统，实现燃油喷射与速度控制全电子化；欧3排放，加后处理可达到VI排放。
2、调速性能优异：全电控系统，稳态调速率趋近于0，能适应各种工况需求。
3、大功率、低油耗：12小时功率（常用功率）100%负荷耗油约64kg/h；平均油耗50kg/h。
最低油耗、额定点油耗同比世界先进水平低4%-8%。
4、智能控制：CAN总线通信仪表，与柴油机控制系统数据共享，远程监控更方便，国内首创。
5、先进制造技术a、气缸盖集成进气管，通过国际知名研发机构优化的四气门技术，油气混合更加均匀，效率更高。
b、高效逆向冷却技术冷。
6、高可靠性：a、主体结构才有高强度蠕墨铸铁结构，发动机重量比传统发动机减少15%，整机可靠性大幅提高；能承受高达220bar爆发压力。
b、发动机通过1000小时三超实验、1000小时冷热冲击实验、2000小时启停实验、3000小时负荷循环等苛刻的可靠性实验考核；7、主要零部件源自知名国际零部件供应商6K发动机实现与国际知名品牌零部件商同步开发，燃油喷射系统德国博世、活塞部件德国马勒和美国辉门、缸盖垫片采用日本石川、高压油管采用日本臼井、水泵采用英国康斯克、皮带采用盖茨等国际知名零部件供应商。
8、保修时间：6K发动机保修时间按24个月或3000小时（以先到为准）。
二.主要参数2.性能参数三.油耗表1. K12D500柴油机油耗表平均油耗50kg.(按12小时中，有1小时超负荷，2小时满负荷，8小时75%常用负荷,1小时25%轻负荷计)2. K12D550柴油机油耗表平均油耗57.9kg.(按12小时中，有1小时超负荷，2小时满负荷，8小时75%常用负荷,1小时25%轻负荷计)四.发动机与交流发电机功率匹配1.标牌功率说明K12系列发电用柴油机标牌标有1小时功率和标定功率。
摩托车维修工具使用说明书
摩托车维修工具使用说明书一、工具概述摩托车维修工具是为了方便摩托车维修与保养而设计制造的专用工具。
它们的使用可以提高维修效率，保证维修质量，减少人力成本，是摩托车修理厂、维修店以及个人维修摩托车的必备工具。
二、工具规范1. 工具材质应符合相关国家标准，具备耐腐蚀、耐磨损、坚固耐用的特点。
2. 工具尺寸准确，使用便捷。
3. 工具包含的功能齐全，能够满足各类摩托车的维修与保养需求。
三、常用工具及使用方法1. 扳手：用于拧紧或松开螺栓和螺母。
根据螺栓或螺母的尺寸，选择相应型号的扳手，将其正确插入螺栓或螺母上，用力旋转直至紧固或松开。
2. 螺丝刀：用于拧紧或松开螺丝。
选择与螺丝头相匹配的螺丝刀，放置在螺丝头的槽中，用力旋转以实现拧紧或松开的目的。
3. 冲击器：用于拆卸紧固件。
将冲击器插头与紧固件连接，并通过操作开关实现快速冲击，以松动紧固件。
4. 清洁刷：用于清理摩托车零件表面的灰尘和污垢。
选择合适的清洁刷，将其浸湿于清洁剂中，然后用力刷洗表面，最后用干净的布擦拭干净。
5. 压力表：用于检测摩托车轮胎气压。
将压力表的接口与轮胎气嘴连接，并读取示数，确保轮胎气压符合规范要求。
6. 钳子：用于夹持或固定零件。
根据零件尺寸和形状，选择合适的钳子，并将其放置在合适位置，用力夹持或固定零件。
7. 开锁工具：用于打开摩托车的锁具。
根据锁具类型，选择对应的开锁工具，并根据说明书的要求进行操作。
四、注意事项1. 在使用工具之前，应仔细阅读工具使用说明书，并确保自身具备必要的安全知识和技能。
2. 工具使用过程中，应注意个人安全，避免工具滑动造成伤害。
3. 使用工具时，应选择合适的型号和规格，以免损坏零件或影响维修效果。
4. 工具使用完毕后，应进行清洁和保养，以延长使用寿命。
5. 如有需要，应定期校准工具的准确性，确保工具的可靠性。
6. 工具对于维修是必需的，但维修时应结合具体情况，合理使用工具，以免过度依赖工具的使用而忽略问题的实质。
车辆维修工具使用说明书
车辆维修工具使用说明书一、引言车辆维修工具使用说明书是为了指导维修工作人员正确、安全地操作各种维修工具而编写的。
本说明书旨在提供工具的基本使用方法和注意事项，以确保维修工作的顺利进行。
二、工具介绍本章介绍常见的车辆维修工具，并对其功能和用途进行简要说明。
在使用维修工具前，请先了解并熟悉其特点和作用。
1. 扳手扳手是一种用来拧紧或松开螺丝、螺母的工具。
常用的扳手有活动扳手和定型扳手。
活动扳手可以根据螺丝或螺母的大小进行调节，而定型扳手适用于特定大小的螺丝或螺母。
2. 螺丝刀螺丝刀是用来拧紧或松开螺丝的工具。
根据螺丝的类型和形状，螺丝刀可分为一字型、十字型和六角型等。
在操作前，应选择合适类型和尺寸的螺丝刀。
3. 锤子锤子主要用于敲打和击打。
在车辆维修中，常用的锤子有铁锤和橡胶锤。
铁锤适用于敲击较硬的零件，而橡胶锤则适用于敲击较脆弱的零件，以避免损坏。
4. 钳子钳子是一种用来夹持和固定工件的工具。
常用的钳子有扁嘴钳、圆嘴钳和弯嘴钳等。
在使用钳子时，应确保工件夹持牢固，避免滑动或松动。
5. 拔油器拔油器是用来抽取车辆发动机或变速器中的润滑油的工具。
在使用拔油器前，应先将油温降至适宜温度并检查拔油器的密封性能。
操作时要稳定、匀速地进行，避免油溅出。
6. 电动工具电动工具包括电钻、砂轮机等，可提高工作效率。
在使用电动工具前，必须戴好防护眼镜，并确保电源接线正确可靠。
操作时要稳固站立，注意工具和工件之间的间隙。
三、使用方法本章详细介绍各类维修工具的正确使用方法和注意事项。
在操作维修工具前，请务必阅读并按照说明进行操作，以确保安全和高效的完成工作。
1. 使用扳手（1）选择合适大小的扳手。
（2）将扳手放在螺丝或螺母上，使扳手牢固地嵌入螺纹槽中。
（3）根据需要，逆时针旋转扳手松开螺丝或螺母，或顺时针旋转扳手拧紧螺丝或螺母。
2. 使用螺丝刀（1）选择合适类型和尺寸的螺丝刀。
（2）将螺丝刀对准螺丝槽，并用适当的力度旋转螺丝刀，拧紧或松开螺丝。
化工设备维修工具使用说明书

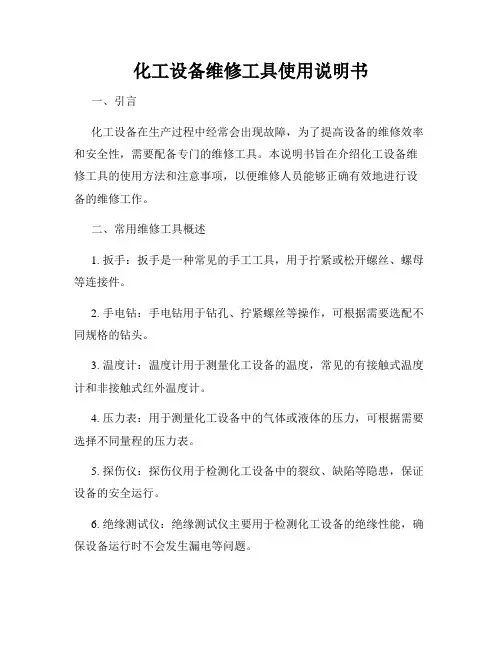

化工设备维修工具使用说明书一、引言化工设备在生产过程中经常会出现故障，为了提高设备的维修效率和安全性，需要配备专门的维修工具。
本说明书旨在介绍化工设备维修工具的使用方法和注意事项，以便维修人员能够正确有效地进行设备的维修工作。
二、常用维修工具概述1. 扳手：扳手是一种常见的手工工具，用于拧紧或松开螺丝、螺母等连接件。
2. 手电钻：手电钻用于钻孔、拧紧螺丝等操作，可根据需要选配不同规格的钻头。
3. 温度计：温度计用于测量化工设备的温度，常见的有接触式温度计和非接触式红外温度计。
4. 压力表：用于测量化工设备中的气体或液体的压力，可根据需要选择不同量程的压力表。
5. 探伤仪：探伤仪用于检测化工设备中的裂纹、缺陷等隐患，保证设备的安全运行。
6. 绝缘测试仪：绝缘测试仪主要用于检测化工设备的绝缘性能，确保设备运行时不会发生漏电等问题。
7. 润滑油枪：润滑油枪用于给化工设备的轴承、链条等部件添加润滑油，减少磨损，延长使用寿命。
8. 清洁工具：如软毛刷、湿巾等，用于清洁设备表面和内部，去除灰尘、沉积物等污染。
三、使用方法和注意事项1. 使用扳手时，选择与螺丝或螺母规格相匹配的扳手，保持力度适中，避免过度用力导致损坏。
2. 手电钻使用时需要注意安全，戴上护目镜，选择合适的转速和扭矩，避免过度紧固或损坏设备。
3. 温度计使用前需校准，保证测量结果准确可靠。
使用时注意测量位置和环境，避免外界因素干扰。
4. 压力表安装和使用时要仔细阅读操作手册，了解使用方法和安全要求。
使用前检查压力表是否损坏或漏气。
5. 探伤仪使用时需要熟悉操作流程和注意事项，保持仪器的清洁和正确使用，避免误判或漏检。
6. 绝缘测试仪使用前应进行检查和校准，确保测试结果准确可靠。
操作时要遵循绝缘测试的标准操作程序。
7. 润滑油枪使用时要选择适合的润滑油，按照设备的润滑要求进行操作，避免过量或不足。
8. 清洁工具使用时要注意安全，避免工具刮伤设备表面或留下纤维等杂质。
6K发动机使用指南1

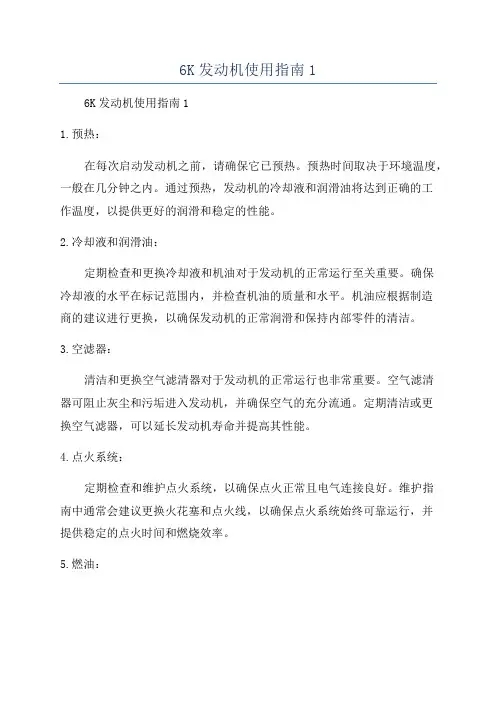

6K发动机使用指南16K发动机使用指南11.预热：在每次启动发动机之前，请确保它已预热。
