二级配电箱安全技术交底

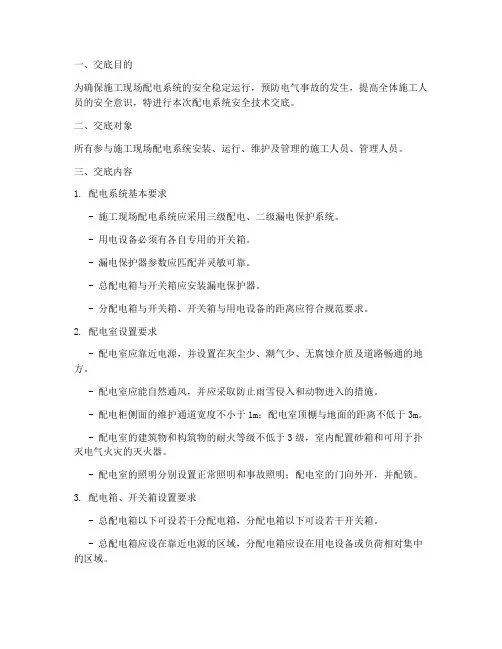

配电系统安全技术交底模板
一、交底目的为确保施工现场配电系统的安全稳定运行，预防电气事故的发生，提高全体施工人员的安全意识，特进行本次配电系统安全技术交底。
二、交底对象所有参与施工现场配电系统安装、运行、维护及管理的施工人员、管理人员。
三、交底内容1. 配电系统基本要求- 施工现场配电系统应采用三级配电、二级漏电保护系统。
- 用电设备必须有各自专用的开关箱。
- 漏电保护器参数应匹配并灵敏可靠。
- 总配电箱与开关箱应安装漏电保护器。
- 分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求。
2. 配电室设置要求- 配电室应靠近电源，并设置在灰尘少、潮气少、无腐蚀介质及道路畅通的地方。
- 配电室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
- 配电柜侧面的维护通道宽度不小于1m；配电室顶棚与地面的距离不低于3m。
- 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器。
- 配电室的照明分别设置正常照明和事故照明；配电室的门向外开，并配锁。
3. 配电箱、开关箱设置要求- 总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱。
- 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域。
- 分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4. 漏电保护器参数要求- 漏电保护器的额定电流应符合用电设备的实际需求。
- 漏电保护器应定期检查、试验，确保其灵敏可靠。
5. 配电系统运行维护要求- 定期检查配电系统，发现问题及时处理。
- 定期检查漏电保护器，确保其正常工作。
- 配电系统运行过程中，严禁私拉乱接电线。
- 严禁在配电室附近堆放易燃易爆物品。
四、注意事项1. 施工人员必须熟悉本交底内容，并严格遵守各项安全操作规程。
2. 施工现场配电系统运行过程中，发现异常情况应立即停机检查，排除故障后方可继续运行。
3. 施工人员应定期接受配电系统安全教育培训，提高安全意识。
配电箱移动安全技术交底模板
一、交底目的为确保配电箱在移动过程中的安全，避免发生安全事故，特进行本次安全技术交底。
二、交底对象所有参与配电箱移动的施工人员、管理人员及相关部门人员。
三、交底内容1. 安全意识教育（1）加强施工人员的安全意识，提高对配电箱移动安全风险的认识。
（2）明确配电箱移动过程中可能存在的安全隐患，确保施工人员掌握安全操作规程。
2. 施工准备（1）对配电箱进行全面的检查，确保其完好无损，具备移动条件。
（2）准备必要的移动工具和设备，如吊车、叉车、平板车等。
（3）确认移动路线，确保路线畅通无阻，避开危险区域。
3. 移动前的安全措施（1）切断配电箱的电源，确保配电箱内无带电体。
（2）在配电箱周围设置警示标志，提醒过往人员注意安全。
（3）对参与移动人员进行安全培训，确保其掌握安全操作技能。
4. 移动过程中的安全操作（1）严格按照操作规程进行配电箱的移动，严禁违规操作。
（2）使用吊车、叉车等设备时，必须确保设备完好，操作人员具备相关资质。
（3）移动过程中，加强现场管理，确保人员、设备安全。
（4）在移动过程中，注意保持配电箱的稳定，防止发生倾斜、坠落等事故。
5. 移动后的安全措施（1）移动完成后，对配电箱进行检查，确保其恢复正常运行状态。
（2）恢复配电箱的电源，确保用电设备正常运行。
（3）清理现场，消除安全隐患。
6. 应急处理（1）在移动过程中，如发现异常情况，应立即停止操作，并采取相应的应急措施。
（2）遇到紧急情况，立即启动应急预案，确保人员、设备安全。
四、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握安全操作规程。
2. 施工过程中，严格执行安全技术交底要求，确保配电箱移动安全。
3. 施工单位应加强对施工人员的安全管理，定期进行安全检查，确保施工安全。
五、总结本次配电箱移动安全技术交底旨在提高施工人员的安全意识，确保配电箱移动过程中的安全。
请各位施工人员认真学习，严格遵守安全操作规程，共同保障施工安全。
完整版)配电箱安装技术交底
完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。
二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。
２、接地电阻应符合规定要求，接地电阻不得大于4Ω。
３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。
４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。
５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。
三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。
２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。
３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。
４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。
技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。
2.安装配电箱所需的木砖及铁件已预埋。
3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。
4.安装暗装配电箱箱体墙面的抹灰应全部完成。
安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。
明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。
5.配电箱安装位置的土建装修应全部完成。
二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。
2.动力、照明配电箱、低压柜等产品合格证应备齐。
不同厂家、不同规格的合格证应各备一张。
配电安装安全技术交底模板
一、交底目的为确保配电安装工程的安全进行，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象本交底适用于参与配电安装工程的全体施工人员、管理人员及监理人员。
三、交底内容1. 施工现场安全措施（1）施工人员必须佩戴安全帽，穿着符合规定的绝缘鞋，持证上岗。
（2）施工现场设置明显的警示标志，禁止无关人员进入。
（3）施工现场应配备必要的消防设施，如灭火器、砂箱等。
2. 配电安装基本要求（1）配电安装必须遵循国家相关标准和规范。
（2）配电线路敷设应采用三相五线制，确保线路安全可靠。
（3）配电箱、柜安装应符合下列要求：a. 配电箱、柜应固定在金属腿架上，电箱中心点与地面的垂直距离为1.4-1.6米，壁挂式箱底口距地高度为1.4米，安装垂直牢固。
b. 配电箱门上外侧设有配电编号、负责人及所控设备名称。
c. 电源电缆在室外采用埋地敷设，埋设深度为0.7米，电缆周围上下左右均匀铺50mm厚的细砂，上面用红机砖满铺保护，回填细土，加电缆走向标志桩。
d. 配电箱要有防雨防砸措施，设备控制箱配锁锁箱。
3. 电缆敷设（1）电缆敷设应采用沿墙穿管敷设，与地面之间采用埋地穿管敷设，不得地面明设。
（2）电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。
（3）电缆按路别标明去向及用途。
4. 接地装置（1）现场采用TN—S接零保护系统。
（2）配电室内作一组重复接地装置，接地体选用符合要求的接地材料。
（3）重复接地电阻值小于等于10欧。
5. 安全注意事项（1）严格执行操作规程，持证上岗。
（2）穿戴好相应的劳保用品，正确操作。
（3）摇测电缆绝缘电阻值，二人操作，按操作规程正确使用并作记录。
（4）安装中精力集中，严禁酒后作业。
（5）发现安全隐患，立即停止作业，报告上级领导。
四、交底要求1. 施工人员应认真学习本交底内容，确保掌握安全操作技能。
2. 施工单位应将本交底作为培训内容，定期对施工人员进行安全教育和培训。

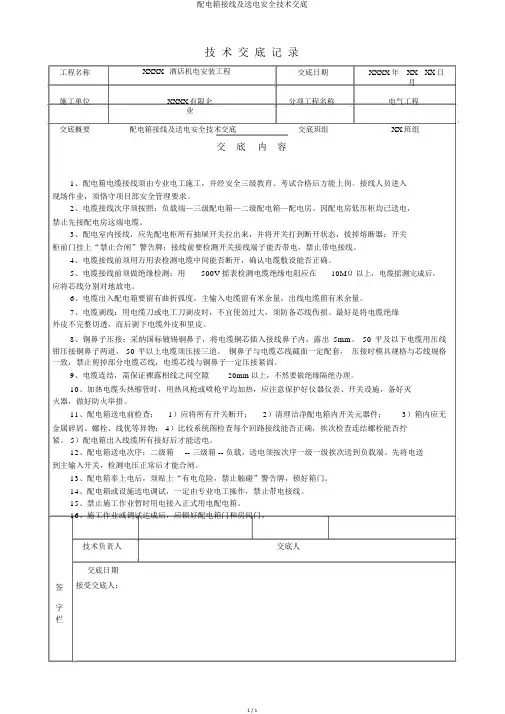

配电箱接线及送电安全技术交底
配电箱接线及送电安全技术交底 1 / 1技 术 交 底 记 录工程名称XXXX 酒店机电安装工程 交底日期 XXXX 年 XX 月 XX 日 施工单位XXXX 有限企业分项工程名称电气工程 交底概要 配电箱接线及送电安全技术交底交底班组 XX 班组交 底 内 容1、配电箱电缆接线须由专业电工施工，并经安全三级教育、考试合格后方能上岗。
接线人员进入现场作业，须恪守项目部安全管理要求。
2、电缆接线次序须按照：负载端—三级配电箱—二级配电箱—配电房。
因配电房低压柜均已送电，禁止先接配电房这端电缆。
3、配电室内接线，应先配电柜所有抽屉开关拉出来，并将开关打到断开状态，拔掉熔断器；开关柜前门挂上“禁止合闸”警告牌；接线前要检测开关接线端子能否带电，禁止带电接线。
4、电缆接线前须用万用表检测电缆中间能否断开，确认电缆敷设能否正确。
5、电缆接线前须做绝缘检测：用 500V 摇表检测电缆绝缘电阻应在 10M Ω以上，电缆摇测完成后，应将芯线分别对地放电。
6、电缆出入配电箱要留有曲折弧度，主输入电缆留有米余量，出线电缆留有米余量。
7、电缆剥线：用电缆刀或电工刀剥皮时，不宜使劲过大，须防备芯线伤损。
最好是将电缆绝缘外皮不完整切透，而后剥下电缆外皮和里皮。
8、铜鼻子压接：采纳国标镀锡铜鼻子，将电缆铜芯插入接线鼻子内，露出 5mm 。
50 平及以下电缆用压线钳压接铜鼻子两道， 50 平以上电缆须压接三道。
铜鼻子与电缆芯线截面一定配套， 压接时模具规格与芯线规格一致，禁止剪掉部分电缆芯线，电缆芯线与铜鼻子一定压接紧固。
9、电缆连结，需保证裸露相线之间空隙 20mm 以上，不然要做绝缘隔绝办理。
10、加热电缆头热缩管时，用热风枪或喷枪平均加热，应注意保护好仪器仪表、开关设施，备好灭火器，做好防火举措。
11、配电箱送电前检查： 1）应将所有开关断开； 2）清理洁净配电箱内开关元器件； 3）箱内应无金属碎屑、螺栓、线优等异物； 4）比较系统图检查每个回路接线能否正确，挨次检查连结螺栓能否拧紧。
配电室安全技术交底
配电室安全技术交底交底内容：一、用电管理：配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。
停送电必须由专人负责。
配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。
临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”使用。
使用临时用电的步骤：⑴现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。
⑵进行负荷计算，选择导线截面和电器的类型、规格。
二、电工：⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。
⒉电工应掌握用电安全基本知识和所有设备性能。
⒊上岗前按规定穿戴好个人防护用品。
⒋停用设备应拉闸断电，锁好开关箱。
⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。
⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。
⒎按规定定期对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。
⒏应懂得触电急救常识和电器灭火常识。
三、安全距离与外电防护：外电线路：指施工现场临时用电线路以外的任何电力线路。
⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。
⒉安全距离：⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。
架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。
⑵机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv 以下为7m。
⒊外电防护：⑴达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
⑵带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm⑶带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。
⑷在架设防护设施时，应有电气技术人员或专职安全员监护。
⑸无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。
配电箱(盘)安装工艺安全技术交底精选全文完整版
暗装配电箱的固定：
根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰。不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。可编辑修精选全文完整版工程名称
交底部位
工程编号
日期
交底内容：
配电箱（盘）安装
1范围
本工艺标准适用于建筑电气配电箱（盘）安装工程。
2施工准备
2.1材料要求：
2.1.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
2.1.6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2.2主要机具：
2.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
2.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
3.2.11照明配电箱（板）内的交流，直流或不同电压等级的电源，并具有明显标志。
3.2.12照明配电箱（板）不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。
配电箱、开关箱设置安全技术交底
配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。
2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱——分配电箱——开关箱；停电时应是：开关箱——分配电箱——总配电箱。
3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。
4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维修一般宜半个月一次，检查和维护必须有记录。
5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。
6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全技术交底
表C2-1
编 号
工程Байду номын сангаас称
通州区宋庄镇居住工程项目15#住宅楼等23项
交底日期
2015年5月18日
施工单位
国都建设（集团）有限公司
分项工程名称
二级(B)配电柜安装作业
交底提要
交底内容：
五、重复接地的做法：
1.接地体选用∮50镀锌钢管，每根长度为2.5米，接地连线为40*4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米，连接采用焊接，搭接长度不小于连接体宽度的二倍以上，三面施焊，焊接后用沥青做防腐处理；
三、电缆敷设：
1.由配电室一级箱至二级箱电缆采用直接埋敷设，深度为0.7米，电缆周围铺设50mm厚的细砂，然后用红机砖作保护层，再回填细土夯实，电缆直埋上面每20米及转角处埋设电缆标志；
2.电缆与开关直接使用铜质套筒式接线端子压接牢固，电缆各相用相色带缠绕整齐，固定在配电箱腿支架上，排列整齐并标明用途及路别。
2.重复接地的接地电阻小于等于10欧；
3.重复接地线必须与配电箱内的保护零线端子板采用镀锌螺丝连接可靠。再通过保护零线端子板分别引致各需保护设备设施。
六、安全注意事项：
1.电工操作做到持证上岗，带好安全帽，穿戴好电工劳保用品，不得带电操作；
2.设监护人监护；
3.摇测绝缘电阻值及接地电阻值，二人操作，操作时严格执行操作规程，并作好摇测记录；
3.配电箱应装设端正、牢固，箱体的中心点与地面的垂直距离为1.4—1.6米，箱内电器固定整齐，箱体与箱架固定牢固，箱内工作零线与保护零线端子板分开安装，并有明显标志；
4.配电箱金属部分有压接保护零线螺丝，连接可靠；
5.箱体防水防尘完好。
二、配电箱防砸，防雨护栏及操作平台的做法：
1.操作平台用红机砖砌二四墙。高0.5米，外侧抹灰压光，并刷10cm宽的红白相间的油漆，上面铺设50mm厚的木板及绝缘垫作为操作平台；
四、配电箱的安装固定：
1.配电箱要求固定、稳定，箱腿与平台木板用螺丝固定，配电箱前后的操作通道保持1.2米距离，配电箱两侧距离为0.6米；
2.配电箱内门上有接线系统图，配电箱外门上设有编号及负责人。
交底人
职 务
专业工长
接受交底人
1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；
2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；
安全技术交底
表C2-1
编 号
工程名称
通州区宋庄镇居住工程项目15#住宅楼等23项
交底日期
2015年5月18日
施工单位
国都建设（集团）有限公司
分项工程名称
二级(B)配电柜安装作业
交底提要
交底内容：
一、安装FXB号箱为固定式配电箱：
1.按临时用电施工组织设计要求进行布置、设置；
2.检查配电箱内电器是否完好齐全,与系统布置是否相符；
4.防护棚安装中，注意高空作业，周边人员安全交叉时防止上下坠物伤人。
接受交底人签字：
交底人
职 务
专业工长
接受交底人
1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；
2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；
3、交底提要应根据交底内容把交底重要内容写上。
2.配电箱周围设金属围栏，高度1.8米，栅栏间距0.1米，围栏正面悬挂配电箱管理制度及警示标志，围栏门向外开，并且配锁，上下每0.3米间隔刷红白相间漆；
3.配电箱护栏上面加盖瓦楞铁防雨，与瓦楞铁上面（方）0.3米为防砸棚，材料选用厚50mm的木板满铺，周边用竹胶板封闭，并刷宝石蓝油漆，并且在正面做电符号标志，两侧设城建标志（严禁使用石棉瓦）；
