天津市河北区2020届九年级物理上学期期末考试试题(含解析)
天津市河北区2020届九年级物理上学期期末考试试题一．单选题1. 下列内容中不属于分子动理论基本知识的是（）A. 物质由大量分子、原子构成的B. 分子之间存在引力和斥力C. 热量只能自发地从高温物体转移到低温物体D. 物质内的分子在不停地做热运动 【答案】C 。
【解析】解：分子动理论的内容有（1）物质是由大量分子或原子构成的，分子间有间隙； （2）组成物质的分子在不停地做热（3）分子间有相互作用的引力和斥力，故 ABD 不符合题意；热量只能自发地从高温物体转移到低温物体是热传递知识，与分子动理论无关， 故 C 符合题意。
2. 如图是某内燃机工作时的能量流向图，该内燃机的热机效率是（ ） A ．25%B ．35%C ．40%D ．75%【答案】B 。
【解析】解：因热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比， 所以，由内燃机的能量流向图可得，内燃机的热机效率： η＝1﹣25%﹣40%＝35%。
3.图中，能直接测量通过灯L1电流的电路是（）A.B．C．D．【答案】D。
【解析】解：A、图中电流表在干路上，电流表测干路电流，故 A 不符合题意；B、图中电流表与 L1 串联，但电流表的正负接线柱接反了，不能测 L1 的电流，故 B 不符合题意；C、图中两灯泡并联，电流表与 L2 串联，电流表测 L2 支路的电流，不能直接测量通过灯 L1 的电流，故 C 不符合题意；D、图中电流表与 L1 串联，电流表的正负接线柱正确，能直接测量通过灯 L1 的电流，故 D 符合题意。
4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。
则下列接法符合要求的是（）A．M 接 A，N 接 DB．M接B，N接CC．M接A，N接BD．M接C，N接D【答案】A。
【解析】解：灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片 P 向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入，滑动变阻器采用“一上一下”的接法，电路（即一定要接A接线柱）故 M 接 A，N 接 D。
5.现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程。
以下设备也是利用“磁生电”工作的是（）A．电磁起重机B．扬声器C．电烙铁D．动圈式话筒【答案】D。
【解析】解：从题意中知道，手机中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；A、电磁起重机是利用电流的磁效应工作的，故 A不符合题意；B、扬声器是利用通电导体受到磁场力的作用工作的，故 B不符合题意；C、电烙铁是利用电流的热效应工作的，故 C 不符合题意；D、动圈式话筒是利用闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，故 D 符合题意。
6.如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R x 附着在叶片上，植物含水量变低，R x 变小，电表示数变小；植物含水量变高，R x 变大，电表示数变大，电源电压恒定，R0 为定值电阻，下列电路图中符合要求的是（）A.B．C．D．【答案】C。
【解析】解：A、由电路图可知，两电阻串联，电流表测量电路的电流；当植物含水量变低时，R x变小，电路的总电阻变小，电源电压不变，根据I＝知，电流表示数变大，故 A不符合题意；B、由电路图可知，两电阻串联，电压表测量定值电阻 R0 两端的电压；当植物含水量变低时，R x 变小，电路的总电阻变小，电流变大；根据 U＝IR 知，定值电阻 R0 两端的电压变大，即电压表示数变大，故 B 不符合题意；C、由电路图可知，两电阻串联，电压表测量湿敏电阻 R x 两端的电压；当植物含水量变低时，R x 变小，由 B 项解答可知，R0 两端的电压变大，根据串联电路电压的规律可知，R x 两端的电压减小，即电压表示数变小，故 C 符合题意；D、由电路图可知，两电阻串联，电压表测量电源电压；因电源电压不变，所以电压表示数始终不变，故 D 不符合题意。
7．两个定值电阻 R1、R2 并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（）A．2：1 B．1：2 C．4：1 D．1：4【答案】A。
【解析】解：由图可知，该电路为并联电路，电压是相同的，由图乙可知，电压相同，通过R1、R2的电流之比为2：1；根据I＝可知，R1、R2的电阻之比为1：2；通电时间相同，电压相同，则根据焦耳定律公式Q＝W＝可知，产生的热量与电阻成反比，故热量之比为 2：1。
8.如图所示，是通电螺线管磁感线分布的情况，其中磁感线正确的是（）A、B、C、D、【答案】C。
【解析】AC、电源左侧为正极，则电流由左侧流入，由安培定则得，螺线管的右侧为N极，左侧为 S 极，外部磁感线由 N指向S，故A错误、C 正确； BD、电源右侧为正极，则电流由右侧流入，由安培定则得，螺线管的左侧为 N 极，右侧为 S 极，外部磁感线由 N 指向S，其中D 的最左端箭头标注方向错误，故BD 错误。
9.如图所示的“探究电磁铁磁性强弱与哪些因素有关”的实验中，想让电磁铁吸引更多的大头针，可行的做法是（）A．减少线圈的匝数B．用铜芯代替铁芯C．将滑片P 向a端移动D．将滑片P 向b 端移动【答案】C。
【解析】解：A、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，所以，减少线圈匝数，电磁铁吸引的大头针减少，故 A 错误；B、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，如果用铜芯代替铁芯，电磁铁磁性减弱，吸引的大头针减少，故 B错误；C、将滑片 P 向a 端移动，电阻减小，由欧姆定律可知，电路中电流增大，电磁铁磁性增强，则电磁铁能吸引更多的大头针，故 C 正确；D、将滑片P 向b 端移动，电阻增大，由欧姆定律可知，电路中电流减小，电磁铁磁性减弱，则电磁铁吸引的大头针减少，故 D 错误。
10.在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是（）A.B．C．D．【答案】A。
【解析】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；二．多选题11.关于如图所示的四个现象，下列说法中正确的是（）A.磁悬浮列车能够悬浮是利用了磁极间的相互作用B.小小电动机在工作时，主要的能量转化是将电能转化为机械能C.磁场中某点的磁场方向是由放在该点的小磁针决定的D.地磁场的磁感线是真实存在的【答案】AB。
【解析】解：A、磁悬浮列车能够悬浮是利用了磁极间的相互作用，故 A 正确；B、电动机在工作时是电能转化为机械能，故 B 正确；C、磁场中某点的磁场方向是一定的，可以由放在该点的小磁针来判断，但不是由小磁针决定的，故 C 错误；D、磁体周围存在着磁场，为了形象描述磁场而引入了磁感线的概念，磁感线是不存在的，故 D 错误。
12.有两个电路元件 A和 B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A．A 的电阻值为5ΩB．A 和 B 串联，电路中电流为 0.4A 时，A、B 的电功率之比为 5：4 C．A 和B 并联在电压为 2.5V 的电源两端，A、B 的电功率之比为 5：4 D．当A 和B 串联，两者电阻相同时，电源电压为 6V【答案】ACD。
【解析】解：A．由图象可知，当通过 A的电流I A＝0.4A 时，A两端的电压 U A＝2.0V，由I＝可得，A的电阻值：R A＝＝＝5Ω，故A正确；B．A 和B 串联，电路中电流为 0.4A 时，因串联电路中各处的电流相等，所以，通过两元件的电流 I A＝I B＝0.4A，由图象可知，两元件两端的电压 U A＝2.0V，U B＝2.5V，由P＝UI 可得，A、B 的电功率之比：＝＝＝＝，故B错误；（3）A 和B 并联在电压为 2.5V 的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压 U A′＝U B′＝2.5V，由图象可知，通过两元件的电流 I A′＝0.5A，I B′＝0.4A，则 A、B 的电功率之比：＝＝＝＝，故C 正确；（4）当A 和B 串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为 0.6A，两元件两端的电压均为 3V 时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U A″+U B″＝3V+3V＝6V，故 D 正确。
13.如图甲所示电路，闭合开关 S后，将滑动变阻器的滑片 P从一端滑到另一端，R1、R2的U～I关系图象如图乙所示：在上述过程中，滑片 P 从任意一点滑动到另外一点时，电流表 A的示数变化量为△I，电压表 V1、V2的示数变化量分别为△U1、△U2，R1、R2的功率变化量分别为△P1、△P2，则（）A．R1的阻值为20ΩB．电源电压是18VC．||＝||总成立D．||＝||总成立【答案】ABC。
【解析】解：由电路图可知，R1 与 R2 串联，电压表 V1 测 R1 两端的电压，电压表 V2 测 R2 两端的电压，电流表测电路中的电流。
（1）当滑片位于右端时，变阻器接入电路中的电阻为 0，电路为R1的简单电路，电路中的电流最大，R2的电压为 0，此时R1两端电压最大且等于电源电压，如上所示：由图象可知，即：U＝18V，电路中的最大电流 I 最大＝0.9A，由欧姆定律可得，R1 的阻值：R1＝＝＝20Ω，故A，B正确；（2）设滑片移动前后电路中的电流为 I1、I2，根据欧姆定律和串联电路电压的规律，则电压表 V2示数的变化量：|△U2|＝|（U﹣I1R1）﹣（U﹣I2R1）|＝|（I2﹣I1）R1|＝|△IR1|，所以：||＝R1根据串联电路各部分电压等于电源总电压，即：R1 和R2 两端电压的变化量相等，则有：|△U1|＝|△U2|，所以：||＝||＝R1，故C 正确；（I1﹣I2）|＝|R1（I1+I2）（3）|△P1|＝|P1﹣P1'|＝|I12R1﹣I22R1|＝|R1（I1+I2）△I|＝R1（I1+I2）|△I|；故| |＝R1（I1+I2）﹣﹣﹣﹣﹣①，同理：| |＝R2（I1+I2）﹣﹣﹣﹣﹣②，由①②知，只有R1＝R2 时，||＝||才成立，故D错误。
天津市河北区九年级物理上学期期末考试试题(含解析)
天津市河北区九年级物理上学期期末考试试题（含解析）一．单选题1. 下列内容中不属于分子动理论基本知识的是（ ）A. 物质由大量分子、原子构成的B. 分子之间存在引力和斥力C. 热量只能自发地从高温物体转移到低温物体D. 物质内的分子在不停地做热运动【答案】C 。
【解析】解：分子动理论的内容有（1）物质是由大量分子或原子构成的，分子间有间隙； （2）组成物质的分子在不停地做热（3）分子间有相互作用的引力和斥力，故 ABD 不符合题意； 热量只能自发地从高温物体转移到低温物体是热传递知识，与分子动理论无关， 故 C 符合题意。
2. 如图是某内燃机工作时的能量流向图，该内燃机的热机效率是（ ） A ．25% B ．35%C ．40%D ．75%【答案】B 。
【解析】解：因热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比， 所以，由内燃机的能量流向图可得，内燃机的热机效率： η＝1﹣25%﹣40%＝35%。
3. 图中，能直接测量通过灯L 1电流的电路是（ ）A.B ．C ．D ．【答案】D 。
【解析】解：A 、图中电流表在干路上，电流表测干路电流，故 A 不符合题意；B 、图中电流表与 L 1 串联，但电流表的正负接线柱接反了，不能测 L 1 的电流， 故 B 不符合题意；C 、图中两灯泡并联，电流表与 L 2 串联，电流表测 L 2 支路的电流，不能直接测量通过灯 L 1 的电流，故 C 不符合题意；D 、图中电流表与 L 1 串联，电流表的正负接线柱正确，能直接测量通过灯 L 1 的电流，故 D 符合题意。
4. 如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P 向左移动时，灯泡变亮。
则下列接法符合要求的是（ ）A ．M 接 A ，N 接 DB ．M 接 B ，N 接C C ．M 接 A ，N 接 BD ．M 接 C ，N 接 D 【答案】A 。
【解析】解：灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片 P 向左移动时，其接入的电阻是减小的，则故 M 接 A ，N 接 D 。

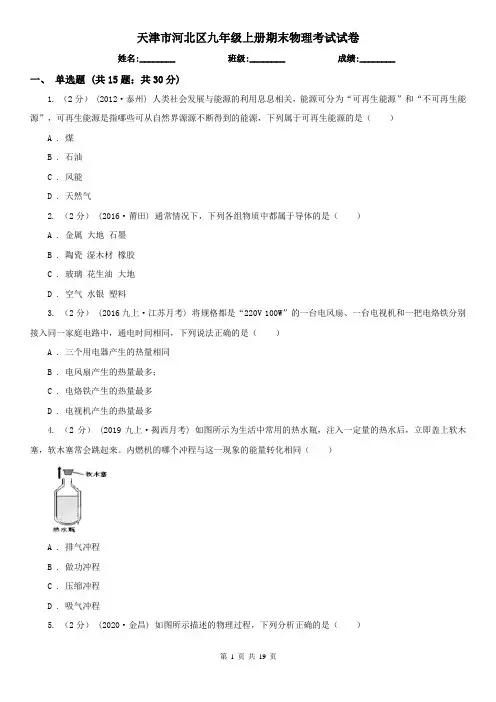

天津市河北区九年级上册期末物理考试试卷
天津市河北区九年级上册期末物理考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分）(2012·泰州) 人类社会发展与能源的利用息息相关，能源可分为“可再生能源”和“不可再生能源”，可再生能源是指哪些可从自然界源源不断得到的能源，下列属于可再生能源的是（）A . 煤B . 石油C . 风能D . 天然气2. （2分）(2016·莆田) 通常情况下，下列各组物质中都属于导体的是（）A . 金属大地石墨B . 陶瓷湿木材橡胶C . 玻璃花生油大地D . 空气水银塑料3. （2分） (2016九上·江苏月考) 将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是（）A . 三个用电器产生的热量相同B . 电风扇产生的热量最多；C . 电烙铁产生的热量最多D . 电视机产生的热量最多4. （2分） (2019九上·揭西月考) 如图所示为生活中常用的热水瓶，注入一定量的热水后，立即盖上软木塞，软木塞常会跳起来。
内燃机的哪个冲程与这一现象的能量转化相同（）A . 排气冲程B . 做功冲程C . 压缩冲程D . 吸气冲程5. （2分）(2020·金昌) 如图所示描述的物理过程，下列分析正确的是（）A . 图甲：厚玻璃筒内的空气被压缩时，空气的温度升高，内能不变B . 图乙：瓶子内的空气推动塞子做功后，瓶子内空气的内能增大C . 图丙：试管内的水蒸气推动塞子冲出时，水蒸气的内能增加D . 图丁：汽缸内的气体推动活塞向下运动，内能转化为机械能，气体内能减少6. （2分）丝绸和玻璃棒摩擦后分开，那么结果则是（）A . 丝绸和玻璃棒都带正电B . 丝绸带负电，玻璃棒带等量正电C . 丝绸不带电，玻璃棒带正电D . 丝绸和玻璃棒都带负电7. （2分） (2017九上·宜宾期中) 下列关于电学知识的说法中正确的是（）A . 电流的方向总是从电源正极到负极B . 发电机、洗衣机、豆浆机、电灯都是用电器C . 电压是形成电流的原因，所以有电压就有电流D . 在金属导体中，自由电子实际移动方向与电流方向相反8. （2分） (2018九上·云浮期中) 小明对十字路口的交通信号灯进行观察，画出如图所示的四种电路图，你认为可行的是（）A .B .C .D .9. （2分）(2019·滨州模拟) 下列关于热现象的说法中，正确的是（）A . 沿海地区昼夜温差比内陆地区小。
天津市九年级(上)期末物理卷(解析版)(初三)期末考试.doc
天津市九年级（上）期末物理卷（解析版）（初三）期末考试姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）lA．电饭煲 B．微波炉 C．电热水器 D．节能台灯【答案】D【解析】解：A、电饭煲的额定功率约为1000W，不符合题意；B、微波炉的额定功率约为2000W，不符合题意；C、电热水器的额定功率大约为2000W，不符合题意；D、节能灯的电功率约为10W，符合题意．故选D．【点评】本题除对额定功率理解外，还必须要对常见电器的功率有一定了解才能做出解答．熟悉常见家用电器的额定功率，注意平时在学习和生活中的知识积累．【题文】如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）A．梳子失去了一些电子 B．梳子得到了一些电子C．头发得到了一些电子 D．头发和梳子间没有电子转移【答案】B【解析】解：头发与塑料梳子摩擦，塑料梳子的原子核对核外电子的束缚能力比头发的原子核对核外电子的束缚能力强．两者摩擦时，塑料梳子的原子核将头发的核外电子夺了过来，从而塑料梳子由于带了多余的电子，而带负电．头发的正电荷并没有增加，只是由于负电荷的减少，导致l由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动．故选A．【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．【题文】城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）评卷人得分A． B．C． D．【答案】B【解析】解：A、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故A不符合题意；B、由图可知S闭合时，电磁铁有磁性，被控制电路断路灯泡不发光，S断开时电磁铁无磁性，被控制电路闭合灯泡发光，故B符合题意；C、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故C不符合题意；D、由图可知S闭合还是断开时，被控制电路的灯泡始终发光，故D不符合题意．故选B．【点评】明白控制电路和被控制电路的工作原理是解决本题的关键．【题文】沈倩同学将L1和L2串联在电路中，如图所示，两盏灯分别标有“36V，P1W”和“36V，P2W”，他闭合开关后，发现灯L1亮了而灯L2不亮，当他用一根导线并联接在灯L1的两端时，发现灯L2亮了而灯L1却不亮了，下列分析正确的是（）A．L1灯丝一定断路了B．L2灯丝一定短路了C．L1灯电阻一定比L2灯电阻大得多D．L1灯的额定功率一定比L2灯的额定功率大得多【答案】C【解析】解：用一根导线并接在灯L1的两端时，发现灯L2亮了而灯L1不亮，说明L2没有被短路，因此导致L2不亮的原因只能是实际功率太小；串联电路中处处电流相等，并且L2的实际功率太小，由P=I2R可得，串联电路中的用电器的功率之比等于电阻之比，因此灯L1的电阻一定比灯L2的电阻大得多．故选C．【点评】本题考查实际功率以及电路故障问题，关键是能根据灯泡的发光情况判断电路问题所在，然后根据串联电路特点以及功率的计算公式分析出根源所在，注意影响灯泡亮度的依据是灯泡的实际功率，当实际功率远远小于额定功率时，灯泡不会发光．【题文】李明同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，如表所示，根据数据分析，图中所示的电路图可能是（）U/A0.30.60.91.21.51.8I/A0.450.400.350.300.250.20A． B． C． D．【答案】C【解析】解：A、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变大时，电流表示数也变大，且比值不变，故A不符合题意；BD、根据电路图可知，电压表测电源的电压，示数不变，故B、D不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C符合题意．故选C．【点评】题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点．【题文】如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15VB．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3WD．滑动变阻器的最大阻值为9Ω【答案】D【解析】解：（1）当滑片位于左端时，电路中只有灯L；此时电压表的示数最大，为电源的电压，电流表的示数也最大；由图乙可知，电源的电压和灯泡两端的电压相等，即U=UL=12V，此时通过灯泡的电流IL=2.0A；故A错误；（2）根据欧姆定律可得，此时灯泡的电阻：RL==6Ω，故B错误；（3）灯泡的额定功率：PL=ULIL=12V×2.0A=24W；故C错误；（4）由图乙可得：UL=3V，电路中的电流I=1.0A；因为串联电路中总电压等于各分电压之和，所以滑动lD．用锯条锯木板时锯条发热，锯条的内能增加，木板的内能减少【答案】AB【解析】解：A、比热容是物质的一种属性，和物体的质量大小无关．故A正确；B、摩托车用的是汽油机，它的工作原理是：汽油在气缸内燃烧产生高温高压的燃气，推动活塞做功，为汽油机提供动力．它发生在做功冲程．故B正确；C、在房间内看到尘土飞扬，是固体小颗粒在运动，不能说明是分子在做无规则运动．故C错误；D、用锯条锯木板时，是外力克服摩擦做功，锯条和木板的内能都会增加．故D错误．故选A、B【点评】此题涉及到的知识点比较多，有①比热容是物质的一种属性；②汽油机的工作原理；③分子动理论的有关内容；④物体内能的改变有两种方式：做功和热传递．【题文】如图所示，关于电与磁的知识，下列说法正确的是（）A．图（甲）：司南能指明方向是因为受到地磁场的作用B．图（乙）：磁感线是磁场中真实存在的一些曲线C．图（丙）：奥斯特实验说明电流周围存在磁场D．图（丁）：该装置揭示的原理可制成电动机【答案】AC【解析】解：A、司南能指明方向是因为受到地磁场的作用，故A说法正确；B、磁感线是人们假想出来的，故B说法错误；C、奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C说法正确；D、电磁感应实验，根据此原理可以制成发电机，故D说法错误．故选AC．【点评】本题综合考查地磁场的作用、奥斯特实验、电磁感应的应用以及磁感线的特点等，考查内容较多，但都属于必须掌握的内容．【题文】如图所示，电源电压恒为18V，小灯泡的铭牌为“6V 3W”，滑动变阻器的规格为“100Ω 1A”，闭合开关后，在变阻器滑片P移动过程中，要求两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值的情况下，下列说法中正确的是（不考虑温度对灯丝电阻的影响）（）A．电流表示数允许的变化范围为0.3A﹣0.5AB．滑动变阻器接入电路的阻值允许变化范围为24Ω﹣60ΩC．灯泡L的电功率允许的变化范围为0.75W﹣3WD．电路中总功率允许的变化范围为4.5W﹣6W【答案】BC【解析】解：电路的等效电路图如下图所示：（1）灯丝的电阻为：RL===12Ω，灯正常发光时的电流为：IL===0.5A，所以由题知可知电路中的最大电流应为I最大=0.5A，即：I最大===0.5A，解得，滑动变阻器连入电路的最小值R最小=24Ω，电路中电功率最大：P最大=UI最大=18V×0.5A=9W；（2）为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，即U=UL′+UR，所以，UL′=U﹣UR=18V﹣15V=3V，此时电路中最小的电流为：I′===0.25A，则电流表示数允许的变化范围为0.25A～0.5A，故A不正确；滑动变阻器连入的最大电阻为：R最大===60Ω，则滑动变阻器允许调节的范围为24Ω～60Ω，故B正确；此时小灯泡的电功率最小为：P小=ULI′=3V×0.25A=0.75W，则灯泡L的电功率允许的变化范围为0.75W～3W，故C正确；电路消耗的最小总功率：P最小=UI′=18V×0.25A=4.5W，则电路中总功率允许的变化范围为4.5W～9W，故D不正确；故选BC．【点评】本题关键：一是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值；二是根据电压表的量程求出滑动变阻器两端的最大电压、确定滑动变阻器连入的最大阻值．【题文】如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是．【答案】短路；用电器总功率过大【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大．图1：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大．图2：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电流会非常大．故答案为：短路；用电器总功率过大．【点评】本题考查电流过大原因，要熟练掌握物理基础知识．【题文】如图所示，当导体ab水平向右运动时，电流表指针向左偏转，如果将磁体两极的位置对调，同时导体ab变为水平向左运动时，电流表指针将向（选填“左”或“右”）偏转，此过程将能转化为电能．【答案】左；机械【解析】解：对调磁体的磁极，ab向左运动；导体的运动方向和磁场的方向都发生了改变，所以感应电流的方向不变，故电流表的指针仍向左偏转．电磁感应现象中，将机械能转化为电能．故答案为：左；机械．【点评】本题通过产生感应电流的条件和感应电流的方向的影响因素来推导出实验现象，是学以致用的典型题目．【题文】甲灯、乙灯分别标有“8V 2W”和”8V 4W”字样，（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为 W．【答案】甲；6【解析】解：（1）由P=得：甲灯的电阻为R甲===32Ω，乙灯的电阻为R乙===16Ω；则甲灯的电阻大一些；（2）若将两灯并联接在8V的电路中，则灯泡额定电压与电源电压相等，所以灯泡实际功率等于额定功率灯泡并联消耗的总功率为P=P1+P2=2W+4W=6W．故答案为：甲；6．【点评】本题考查功率公式的应用，利用R=可以即可判断灯丝电阻．【题文】人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为 mA，这个电流的大小对人体是安全的．【答案】火；0.25【解析】解：（1）当测电笔的氖管发光，则说明接触的是火线；（2）通过人体的电流：I===2.5×10﹣4A=0.25mA．故答案为：火；0.25．【点评】本题考查了火线和零线的辨别以及欧姆定律的应用，是一道基础题目．【题文】物理兴趣小组的同学“探究电流通过导体产生的热量与哪些因素有关”的实验，如图所示，将电阻丝R1，R2装在透明、密闭的容器中，橡胶管将密闭容器和装有红色液体的U行玻璃管相连，容器内的电阻R1，R2均为5Ω，另有一个5Ω电阻在容器外部，与R2电阻并联，实验探究的是电流通过导体产生的热量与的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是 J．【答案】电流；200【解析】解：两容器中的导体电阻相同，通电时间相同，导体产生热量不同是由于电流大小不同造成的；通过R1的电流I=2A，R1的阻值R1=5Ω，通电时间t=10s，10s内电流通过R1产生的热量：Q=I2Rt=（2A）2×5Ω×10s=200J．故答案为：电流；200．【点评】本实验应用了控制变量法，这种方法在物理实验中经常使用，注意总结物理方法及其应用．【题文】已知灯L1的额定电压为U0，额定功率为P1，灯L2的额定电压为2U0，额定功率为P2，已知P1＞P2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则此时通过灯L1的电流为 A，电源电压为 V．【答案】；【解析】解：由P=UI得：灯泡正常工作时的电流分别为I1=，I2=，已知P1＞P2，则I1＞I2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则正常工作的灯泡为灯L2，所以串联电路中的电流应为I=I2=；（2）由P=得：R1=，则由I=得灯L1两端的电压：U1实=IR1=×=；则根据串联电路的总电压等于各电阻两端的电压之和可知：电源电压U=U1实+U2额=+2U0=．故答案为：；．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率公式的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．【题文】在如图所示的电路中，电源电压为4.5V且保持不变，当同时闭合开关S1，S2时，通过电阻R1的电流为0.3A，当闭合开关S1，断开开关S2时，通过电阻R1的电流为0.1A，求：（1）电阻R1的阻值；（2）电阻R2的阻值．【答案】（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【解析】解：（1）当同时闭合开关S1，S2时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电阻R1的阻值：R1===15Ω；（2）闭合开关S1，断开开关S2时，两电阻串联，电流表测电路中的电流，则电路中的总电阻：R===45Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=45Ω﹣15Ω=30Ω．答：（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．【题文】小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率．【答案】（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【解析】解：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；（2）消耗的电能：W=Pt=2000W×35×60s=4.2×106J，此过程电热淋浴器的热效率：η=×100%=×100%=90%．答：（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．【题文】谭索同学做“测量小灯泡额定功率”的实验，电路图如图1所示，所用电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，滑动变阻器的规格分别为“10Ω 1.5A”和“100Ω 2.0A”，请你完成下列内容．（1）连接电路的过程中开关应；实验前，调节滑动变阻器的滑片P位于端．（选填“a”或“b”）（2）为了保证实验的顺利进行，他选用的滑动变阻器规格应为．（3）实验中，正确连接电路，且操作正确，闭合开关后，发现电流表示数均为0.06A，但小灯泡不发光，电压表有较小偏转，那么接下来的最恰当的实验操作是（填写字母）A．移动滑动变阻器的滑片，继续实验B．检查电路是否短路，替换同一规格的小灯泡C．检查电路是否断路，替换同一规格的小灯泡（4）实验中，当滑动变阻器调到某一位置时，电流表和电压表的实数如图2、3所示，电流表的示数为 A，小灯泡的额定功率为 W．【答案】（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【解析】解：（1）为保护电路，连接电路的过程中开关应断开，实验前调节滑动变阻器的滑片P位于最大阻值处的b端；（2）灯泡正常发光时的电压UL=2.5V，电阻约为RL=10Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.25A，则电路中的总电阻：R===24Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻：R滑=R﹣RL=24Ω﹣10Ω=14Ω＞10Ω，所以，选用的滑动变阻器规格应为“100Ω 2.0A”；（3）电流表示数较小，说明电路不存在断路，电路电流太小；灯泡不亮的原因可能是灯泡断路或断路或流过灯泡的电流太小，发现电流表示数小，灯泡不亮，首先考虑是不是电流太小而造成的灯泡不亮，接下来的操作是，减小滑动变阻器接入电路的电阻阻值，即A的操作；（4）灯泡的额定电流约为0.25A，则电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W．故答案为：（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【点评】本题考查了实验的注意事项和滑动变阻器规格的判断、实验的操作、电表的读数、电功率的计算，要注意灯泡正常发光时的电压和额定电压相等．【题文】沈仔细同学在探究“影响电磁铁磁性强弱的因素”的实验时，做了如下猜想：猜想一：电磁铁磁性强弱跟通过电磁铁的电流大小有关；猜想二：电磁铁磁性强弱跟电磁铁的线圈匝数有关；猜想三：电磁铁磁性强弱跟铁芯的大小有关．为验证自己的猜想是否正确，他选用的器材有：电源一个，开关一个，滑动变阻器一个，电流表一个块，曲别针一盒，大小不同的铁钉若干，长导线若干，请你帮他完成下列任务．（1）写出探究“猜想一”的实验方案（2）设计出探究“猜想二”的记录数据表格．【答案】（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见表．【解析】解：（1）探究电磁铁磁性强弱跟通过电磁铁的电流大小关系时，运用控制变量法，要控制电磁铁的匝数不变，改变电流的大小．实验方案如下：①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开l故答案为：（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见上表．【点评】此题主要考查探究“影响电磁铁磁性强弱的因素”的实验，此题属于开放性题目，有一定的难度．【题文】沈明家有一款有高、低温两档的家用蒸汽电熨斗，图1为其原理示意图，R1、R2为电热丝，其额定电压均为220V．为了知道两档的功率值，他用自家的电能表进行测量，电能表铭牌如图2所示，当电路中只有这个电熨斗的高温档连续工作时，测得在3min内电能表的转盘转了300转，他又通过同样的方法测得低温档的电功率为800W，请你分析，计算回答下列问题：（1）根据图分析可知，当开关S1闭合，S2（选填“闭合”或“断开”）时，电熨斗处于低温档工作状态；（2）电熨斗高温档的电功率为多少瓦？（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是多少安？（结果保留小数点后两位）【答案】（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【解析】解：（1）由电路图知，当S1、S2都闭合时，两电热丝并联，电路电阻最小，电源电压U一定，由P=可知，此时电路功率最大，电熨斗处于高温挡，当S1闭合，S2断开时，只有电阻R1接入电路，电路电阻最大，电源电压U一定，由P=可知，此时电路功率最小，电熨斗处于低温挡；（2）因为电路中每消耗1kW•h的电能，电能表的转盘转了3000转；所以当电能表转盘转了300转时，消耗的电能为W==0.1kW•h=3.6×105J；t=3min=180s；高温档的电功率P高===2000W；（3）电熨斗在高温档状态下工作时，两电热丝并联，则电热丝R2的功率P2=P高﹣P低=2000W﹣800W=1200W ，由P=UI得：I2==≈5.45A．故答案为：（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【点评】本题考查功率的计算和电熨斗的工作原理、求电熨斗的电阻丝电阻，分析电路结构，知道什么状态下电熨斗处于高温挡、什么条件下处于低温档是本题的难点．【题文】物理课上，老师拿来一电热毯，铭牌上标有“220V XXW”的字样，其中额定功率值不清，估计在40W﹣60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．A．电流表（量程：0～0.6A，0～3A）．B．电压表V（量程：0～3V，0～15V档已损坏）．C．定值电阻R1（阻值：20Ω）．D．定值电阻R2（阻值：500Ω）．E．滑动变阻器RP1（阻值：0～50Ω）．F．滑动变阻器RP2（阻值：0～3000Ω）．请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图．（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量．（4）写出额定功率P的数学表达式．（用已知量和测量量表示）【答案】（1）B、D、F；（2）实验电路图如图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【解析】解：（1）由铭牌上标有“220V，XXW”的字样，其中额定功率值不清，在40W～60W之间，根据R=可计算出电热毯的电阻在1210Ω左右，把电热丝接在6V的电源上，电路中的最大电流I===0.005A＜0.02A，因此无法用伏安法测电阻，为了准确测量被测电阻的阻值，根据串联电路的分压关系可知：滑动变阻器、定值电阻与电热毯的电阻相差不能太大，则利用与被测电阻接近的R2与被测电阻串联，电压表分别测量已知电阻和电热毯两端的电压，已知电阻两端电压，根据电压表示数和定值电阻的阻值即可求出电路中电流，再利用串联电路的特点和R=即可求出被测电阻，故选择的器材有：B．电压表（量程：0～3V，0～15V档已损坏），D．定值电阻R2（阻值：500Ω），由于电压表0～15V档已损坏，故应串联一个F．滑动变阻器RP2（阻值：0～3000Ω）；（2）设计电路：将滑动变阻器、定值电阻和电热毯串联，根据开关的闭合和断开用电压表分别测量电热毯和电热毯与定值电阻的电压U1和U2，如图：（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2=U2﹣U1，因串联电路中各处的电流相等，所以，由I=可得：=，即=，解得：Rx=，则电热毯的额定功率：P===．答：（1）B、D、F；（2）实验电路图如上图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【点评】本题考查测量电阻的原理和方法，根据欧姆定律可估测电阻值和电路中电流、电压，据此选择器材，知道测量电阻的步骤和熟练的应用串联电路的特点、电功率公式、欧姆定律．。
2023-2024学年天津市物理九年级第一学期期末考试试题(含解析)
2023-2024学年天津市物理九年级第一学期期末考试试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．为监测教室环境中PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随PM2.5 浓度增大而减小）．现要求PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是A．B．C．D．2．爱玩的小弟在客厅地板上水平推箱子，但没有推动。
下列说法正确的是A．重力对箱子没有做功B．小弟对箱子的推力小于地板对箱子的阻力C．小弟对箱子做了功D．箱子所受的重力与箱子对地面的压力是一对平衡力3．如图所示的电路中，电源电压保持不变。
闭合开关S，灯L正常发光，一段时问后，电压表V1的示数突然变为0，下列关于灯L的判断正确的是（ ）A．可能变得较暗B．可能变得更亮C．一定熄灭D．一定断路4．下列说法中正确的是（ ）A．电源是把其他形式的能转化为电能的装置B．两灯串联时，亮度大的灯泡中的电流一定大些C．用手电筒时，电流方向是由电池的负极经灯泡流向正极D．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路5．如图所示的各种做法中，符合安全用电原则的是A．用铜棒挑开通电的裸导线B．用湿布擦拭电灯C．在高压线附近放风筝D．保持电器外壳良好接地6．小明对小强设计的家庭电路（图所示）进行分析并检测，其中错误的是（ ）A．电灯和两孔插座是并联的B．三孔插座的零线和地线连接对调了C．测电笔插入两孔插座的左孔，氖管不会发光D．开关断开，测电笔接触M点，氖管不会发光7．将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，若改用毛皮摩擦过的橡胶棒靠近这个泡沫球，下列推断正确的是（）A．若相互吸引，则泡沫球带正电B．若相互吸引，则泡沫球不带电C．若相互排斥，则泡沫球带正电D．若相互排斥，则泡沫球不带电8．如图所示，滑轮组在10 s 内将重为100 N 的物体匀速提升3 m已知动滑轮重25 N，不计绳重和摩擦，则（）A．绳子自由端移动的距离是9 mB．利用滑轮组所做的有用功是150 JC．滑轮组的机械效率是80 %D．拉力的功率是30 W9．如图所示为某光敏电阻的控制电路示意图，电源两端电压保持不变，R2为定值电阻，R1为光敏电阻，其阻值随空气透光程度的减弱而增大。

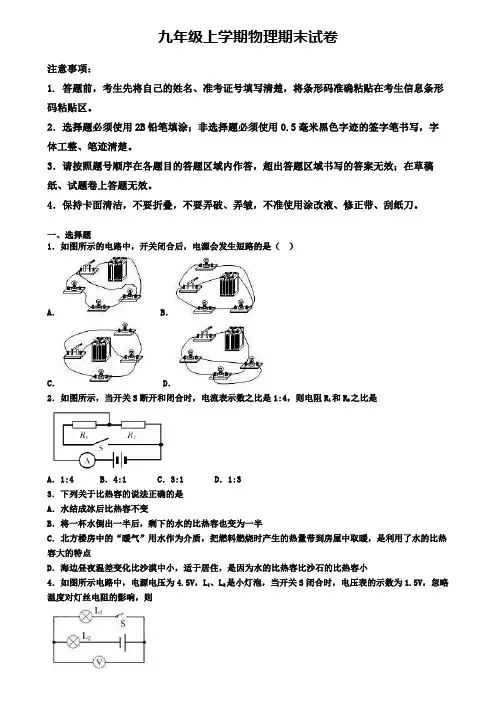

天津市河北区2020物理【5份合集】九年级(上)期末学业水平测试模拟试题
九年级上学期物理期末试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图所示的电路中，开关闭合后，电源会发生短路的是（）A． B．C． D．2．如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1和R2之比是A．1:4 B．4:1 C．3:1 D．1:33．下列关于比热容的说法正确的是A．水结成冰后比热容不变B．将一杯水倒出一半后，剩下的水的比热容也变为一半C．北方楼房中的“暖气”用水作为介质，把燃料燃烧时产生的热量带到房屋中取暖，是利用了水的比热容大的特点D．海边昼夜温差变化比沙漠中小，适于居住，是因为水的比热容比沙石的比热容小4．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：25．下列关于电能和电功率的说法正确的是（）A．任意时间段内电路消耗的电能均可直接从电能表的表盘上读出B．1度电一定会让额定功率为20W的灯泡发光50hC．电功率是用来表示电流做功快慢的物理量，单位是WD．电流做功越多，用电器的额定电功率越大6．如图所示，一位女交警推老人沿水平人行横道过马路，关于此过程力对物体做功的判断，下列说法中正确的是A．老人所受重力对老人做了功B．地面对轮椅的支持力对轮椅做了功C．女交警对轮椅的推力对轮椅做了功 D．老人对轮椅竖直向下的压力对轮椅做了功7．关于电压、电流和电阻，下列说法正确的是A．导体的电阻由它两端的电压和通过的电流决定B．通过导体的电流越大，这段导体的电阻就越小C．电阻中有电流时它两端一定有电压D．电压的作用是使电路中产生自由电荷8．如图所示，有一款高档宝马牌汽车安装有白昼行车灯，当汽车启动时，S1 S2都闭合，白昼行车灯L1和车前大灯L2立即亮起，当断开S2，只有白昼行车灯L1亮起．如图所示的电路图中符合这一情况的是A． B． C． D．9．电风扇、电烙铁和电动机上都标有“220 V 60 W”字样，下列说法中正确的是：（）A．它们的实际功率一定是60WB．它们正常工作相同时间产生的热量一样多C．它们正常工作时消耗电能一样快D．它们正常工作时消耗电能一样多10．现代生活照明多采用低碳节能的 LED 灯，其核心元件的主要材料是A．导体 B．纳米材料 C．超导体 D．半导体.现将两灯串11．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线.则电路的工作电流和电源最大电联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全压为A．0.5A 8VB．0.5A 12VC．1.5A 8VD．0.75A 12V12．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则A．甲、乙均接电压表B．甲接电压表，乙接电流表C．甲、乙均接电流表D．甲接电流表，乙接电压表二、填空题13．如图所示，电源电压保持不变，只闭合开关S1电流表的示数为0.8A，只闭合开关S2电流表的示数为0.48A，则通过灯L1的电流为 A，通过灯L2的电流为 A。

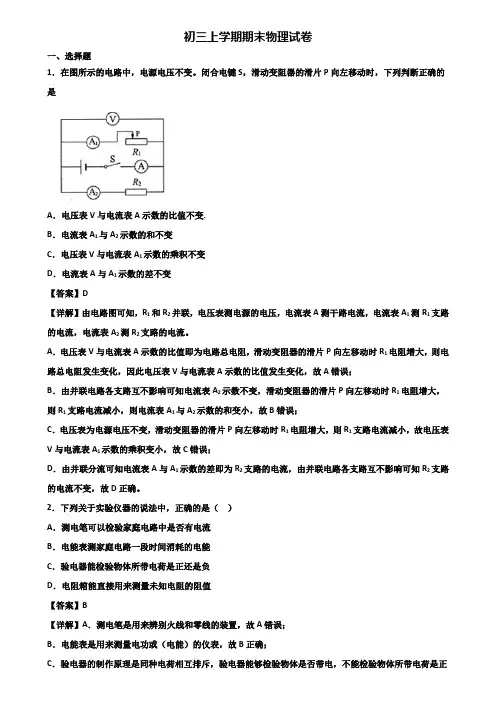

{3套试卷汇总}2020年天津市九年级上学期物理期末统考试题
初三上学期期末物理试卷一、选择题1．在图所示的电路中，电源电压不变。
闭合电键S，滑动变阻器的滑片P向左移动时，下列判断正确的是A．电压表V与电流表A示数的比值不变.B．电流表A1与A2示数的和不变C．电压表V与电流表A1示数的乘积不变D．电流表A与A1示数的差不变【答案】D【详解】由电路图可知，R1和R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。
A．电压表V与电流表A示数的比值即为电路总电阻，滑动变阻器的滑片P向左移动时R1电阻增大，则电路总电阻发生变化，因此电压表V与电流表A示数的比值发生变化，故A错误；B．由并联电路各支路互不影响可知电流表A2示数不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，则电流表A1与A2示数的和变小，故B错误；C．电压表为电源电压不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，故电压表V与电流表A1示数的乘积变小，故C错误；D．由并联分流可知电流表A与A1示数的差即为R2支路的电流，由并联电路各支路互不影响可知R2支路的电流不变，故D正确。
2．下列关于实验仪器的说法中，正确的是（）A．测电笔可以检验家庭电路中是否有电流B．电能表测家庭电路一段时间消耗的电能C．验电器能检验物体所带电荷是正还是负D．电阻箱能直接用来测量未知电阻的阻值【答案】B【详解】A．测电笔是用来辨别火线和零线的装置，故A错误；B．电能表是用来测量电功或（电能）的仪表，故B正确；C．验电器的制作原理是同种电荷相互排斥，验电器能够检验物体是否带电，不能检验物体所带电荷是正还是负，故C错误；D．电阻箱是变阻器的一种不能直接测量未知电阻的阻值，故D错误。
3．如图所示把标有“220V 60W”和“220V 100W”字样的两盏灯串联接入220伏特电路两端，结果两盏灯都变暗了，这是因为（）A．灯泡的电阻变大了B．每盏灯泡的实际功率都小于各自的额定功率C．灯泡的额定电功率变小了D．灯泡的额定电压变小了【答案】B【详解】因为额定电压是指用电器正常工作时的电压，额定功率是指用电器在额定电压下的功率，所以两盏灯串联接入220伏特的电路两端时，灯泡的额定电压和额定功率不变；又串联电路中，总电阻大于任何一个分电阻，所以根据欧姆定律可知，两盏灯串联接入220伏特的电路两端时，电路中的电流小于两灯泡的额定电流，则两灯泡的实际功率均小于额定功率；因为灯泡的亮暗取决于实际功率的大小，所以两盏灯都变暗了。
天津市九年级(上)期末物理试题 (含解析)
①应将开关与接线柱______（“2”/“3”）接通，______（电磁起重机/电动机）是利用此原理工作的；
②为使导体ab运动加快，可将滑动变阻器的滑片向______（左/右）移或改用磁场更_______的磁体；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
20．在做“决定电阻大小的因素”实验时，采取控制变量法，即每次挑选两根合适的导线，测出通过它们的电流，比较其大小，最后得出结论。
(1)为了研究电阻与导体横截面积的关系，应选用的两根导线是A和D；
(2)为了研究电阻与导体材料的关系，应选用的两根导线是_______和_______；
(3)为了研究电阻与导体长度的关系，应选用的两根导线是_______和_______。
A．电压表测量的是小灯泡的电压，因此，要使电压表的示数增大1V，小灯泡L两端的电压就会增大1V，故A错误；
B．小灯泡的电阻为
当滑动变阻器阻值最大时电流最小，小灯泡的功率最小，则最小电流为
灯泡的功率为
故B正确；
C．当滑片P移到变阻器的中点时，灯泡的电压为
灯泡的额定电压为6V，因此灯泡不能正常发光，故C错误
A．地理北极附近B．地理南极附近C．赤道附近D．无法确定
7．如图所示的电路中，两个规格不同的灯泡
A．闭合开关 和 ，灯泡 亮， 不亮B．只闭合开关 ，流过灯泡 和 的电流不等
C．闭合开关 和 ，电压表测电源电压D．只闭合开关 ，灯泡 和 两端的电压相等
8．下列关于电功和电功率的说法正确的是（）
A．电流对电动机做了多少电功，就有多少电能转化为机械能
绝密★启用前
九年级上册期末考试物理试题
考试范围：xxx；考试时间：100分钟；命题人：xxx
天津市2020届物理九年级上学期期末学业水平测试试题
天津市2020届物理九年级上学期期末学业水平测试试题注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图中是有关电磁现象实验的装置图，其中用来研究电磁感应现象的是（）A．B．C．D．2．如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是A．把滑动片移到左端时才能闭合开关B．电压表、电流表量程可能选大了C．开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象D．灯亮度变亮时，电压表示数变大，电流表示数变小3．下列关于内能的说法中正确的是（）A．0℃的物体没有内能B．物体具有内能，也可以同时具有机械能C．具有机械能的物体不一定具有内能D．物体内能大小与温度无关4．如图所示，用干燥的手捋几下塑料细丝，细丝便“飞”了起来．关于细丝“飞”了起来，说法正确的是A．细丝“飞”起来，是因为分子在不停地做无规则运动B．细丝“飞”起来，是因为分子间存在引力C．细丝“飞”起来，是因为分子间存在斥力D．细丝“飞”起来，是因为同种电荷间存在斥力5．下列关于磁场的描述，正确的是( )A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围的磁感线从磁体S极出发，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近6．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小7．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：28．关于安全用电常识，以下说法中错误的是（）A．开关可以接在火线上，也可以接在零线上B．使用测电笔时，手必须接触笔尾的金属体C．发现家用电器或导线失火时，必须先切断电源，然后再救火D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故9．某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是A．B．C．D．10．如图所示，水平地面上放着一只重1000N的木箱，用100N的水平推力，将木箱沿力的方向，匀速向前推动1m，则有（）A．重力所做的功是1000J B．推力所做的功是1000JC．摩擦力所做的功是100J D．推力所做的功是100J11．有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过A．6V B．12V C．18V D．24V12．为响应国家严禁在公共场所吸烟的号召，青青设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。
2023-2024学年天津市河北区九年级(上)期末物理试卷(含解析)
2023-2024学年天津市河北区九年级（上）期末物理试卷一、选择题1.通常情况下，下列都属于导体的一组物质是( )A. 铁、湿木头、大地、食盐水B. 水银、锡箔、玻璃、人体C. 铜、塑料、人体、湿木头D. 铝、石墨、陶瓷、油2.如图所示是四冲程汽油机一个工作循环中的一个冲程。
下列对这个冲程的名称或能量转化判断正确的是( )A. 吸气冲程B. 做功冲程C. 排气冲程D. 机械能转化为内能3.电位器实质是一种变阻器，图是电位器的结构和连入电路的示意图，A、B、C是接线柱。
当滑片向A端旋转时，连入电路的电阻( )A. 变大B. 变小C. 不变D. 先变大后变小4.定值电阻R的U−I关系图象如图所示，当该电阻两端电压为3V时，通过它的电流为( )A. 1AB. 2AC. 3AD. 4A5.如图所示电路中，下列关于灯泡L1、L2、L3连接说法中不正确是( )A. S1、S2都断开，L1、L3串联B. S1、S2都闭合，L2、L3并联C. S2断开，S1闭合，L 1、L3串联D. S2断开，S1闭合，只有L3能发光6.某电能表的表盘如图所示。
用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是( )A. 1.8×106JB. 3.6×106JC. 5.4×106JD. 7.2×106J7.党的二十大报告指出“科技是第一生产力”。
某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。
当水位达到金属块A时(一般的水都能导电)，则( )A. 两灯都亮B. 两灯都不亮C. 只有绿灯亮D. 只有红灯亮8.物理课上老师给同学们提供如下器材，三根镍铬合金丝a、b、c，其长度关系L a=L b>L c，横截面积关系S a>S b=S c；电源、电压表、开关各一个；导线若干．想要探究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．同学们利用上述器材可以完成的探究课题是( )A. 仅有①B. 仅有②C. ①和②D. ①、②和③9.如图所示电路，开关闭合后，灯不发光。
2020-2021学年天津市九年级(上)期末物理试卷及答案解析
2020-2021学年天津市九年级（上）期末物理试卷一、单项选择题1．（3分）家用电冰箱正常工作时的电功率最接近（）A．1W B．10W C．300W D．1000W2．（3分）如图所示实例中，通过做功的方式改变物体内能的是（）A．用炉灶烧水水温度升高B．互相摩擦的手温度升高C．发烧时用冷毛巾给头部降温D．寒冷冬天用暖水袋取暖3．（3分）四冲程柴油机在工作过程中，将机械能转化为内能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．（3分）小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。
图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是（）A．B．C．D．5．（3分）要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．减小导线中的电流B．增大导线两端的电压C．将导线对折后接入电路D．将导线拉长后接入电路6．（3分）如图所示，对下列甲、乙、丙、丁四幅图的解释中不合理的是（）A．甲：电流能产生磁场B．乙：闭合开关，小磁针N极向左偏转C．丙：电流相同时，线圈的匝数越多，电磁铁磁性越强D．丁：电动机的工作原理图7．（3分）小红同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，闭合开关S后发现L2正常发光，L1只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A．灯L1的电阻大于灯L2的电阻B．灯L1的电压等于灯L2的电压C．通过灯L1的电流小于灯L2的电流D．灯L1实际功率小于灯L2实际功率8．（3分）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。
则（）A．甲、乙都不会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都不会触电9．（3分）如图是拍摄机动车闯红灯的工作原理示意图。
光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。
