台达变频器参数设置简易
台达变频器的参数设定步骤
台达变频器的参数设定步骤如下：变频器无号参数（参数设定范围≧0）（EX: Pr. 01-00）1. 左移键功能关闭：按上下键调整参数值，调整至欲设定的值后按 ENTER 键即可。
2. 左移键功能开启：长按 MODE 键两秒直到参数值最低位开始闪烁，于此位数按上键数值会依序增加，当此位数数值为 9 时再按上键会跳回至 0。
3. 若按下键则闪烁的光标位置会左移一位，同样于此时按上键此位数的值会递增；再按下键游标位置会再左移一位。
4. 完成设定后，左移键功能并不会被关闭，若要关闭左移键功能则需再次按 MODE 键两秒。
Ex: 参数 01-00 预设是 60.00，长按 MODE 键后开启左移功能后，按左移键之流程如下图参数 01-00 的上限值是 599.00，若设定超过 599.00 按 ENTER 键会先跳 Err 字样，然后短暂显示上限值 599.00 以提醒使用者设定超过界限，最后会回到当前的参数设定值（预设是60.00）（代表参数值并未被改变），并且光标位置恢复为最末位。
变频器有号数参数设定情境 1（参数值为一位小数或无小数位，Ex: 参数 03-03）1. 左移键功能关闭：按上下键调整参数值，调整至欲设定的值后按 ENTER 键即可。
2. 左移键功能开启：长按 MODE 键两秒直到参数值最低位开始闪烁，于此位数按上键数值会依序增加，当此位数数值为 9 时再按上键会跳回至 0。
3. 若按下键则闪烁的光标位置会左移一位，同样于此时按上键此位数的值会递增；再按下键光标位置会再左移一位；至最高位数时按上键会由‘ 0 ’ 转成‘ - ’（负号）。
4. 完成设定后，左移键功能并不会被关闭，若要关闭左移键功能则需再次按MODE 键两秒。
Ex: 参数 03-03 预设是 0.0，长按 MODE 键后开启左移功能，按左移键之流程如下图参数 03-03 的上限值是 100.0 下限是 -100.0，若设定超过 100.0 或-100.0 按 ENTER 键会先跳Err 字样，然后显示上限值 100.0 或下限值 -100.0 以提醒使用者设定超过界限，最后会显示当前的参数设定值（预设是 0.0）（代表参数值并未被改变），并且光标位置恢复为最末位。
台达变频器参数设置
必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：最小频率对应ACI输入电流值最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相。

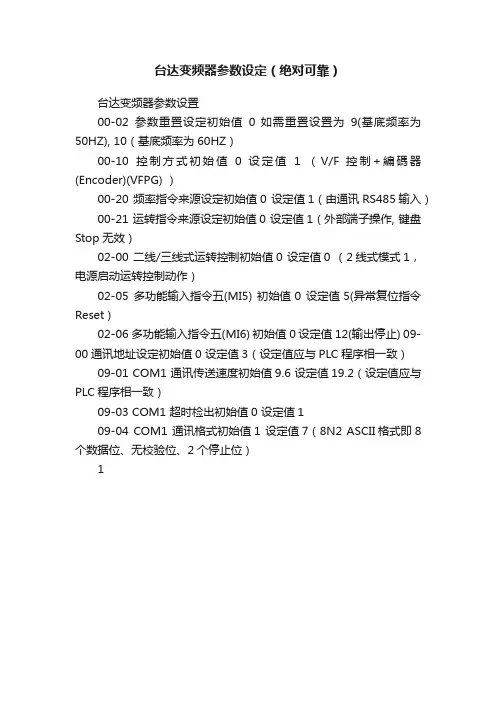

台达变频器参数设定（绝对可靠）
台达变频器参数设定（绝对可靠）
台达变频器参数设置
00-02参数重置设定初始值0 如需重置设置为9(基底频率为50HZ), 10（基底频率为60HZ）
00-10控制方式初始值0 设定值 1 （V/F 控制+編碼器(Encoder)(VFPG) ）
00-20 频率指令来源设定初始值0 设定值1（由通讯RS485输入）00-21 运转指令来源设定初始值0 设定值1（外部端子操作, 键盘Stop无效）
02-00 二线/三线式运转控制初始值0 设定值0 （2线式模式1，电源启动运转控制动作）
02-05 多功能输入指令五(MI5) 初始值0 设定值5(异常复位指令Reset )
02-06多功能输入指令五(MI6) 初始值0 设定值12(输出停止) 09-00通讯地址设定初始值0 设定值3（设定值应与PLC程序相一致）09-01 COM1 通讯传送速度初始值9.6 设定值19.2（设定值应与PLC程序相一致）
09-03 COM1 超时检出初始值0 设定值1
09-04 COM1 通讯格式初始值1 设定值7（8N2 ASCII格式即8个数据位、无校验位、2个停止位）
1。
台达变频器参数设置(简易)
台达变频器参数设置必设参数：（MODE-菜-单,ENTER--确认）最高操作频率P03--(出厂设定值：60HZ)电机额定电流P52--(根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58--00以标准型电机动作(这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04面板旋钮给定运转命令：P01--00面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01模拟信号0-10V给定（AVI）运转命令：P01--01运转指令由外部端子控制，键盘STOP键有效模拟电压0-10V上下限：P128--最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02模拟信号4-20ma给定(ACI)运转命令：P01--01运转指令由外部端子控制，键盘STOP键有效模拟电流4-20mA上下限：P131--9.2最小频率对应ACI输入电流值P132--11.2最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4，40是传感器量程)（9.2-11.2对应13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40用默认值06（M3）P41用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64--00显示实际运转频率02显示输出电压06显示设定频率09显示电机运转电流二、端子控制频率给定：P00--04面板旋钮给定运转命令：P01--01外部端子控制八、故障代码OC-过电流OV--过电压OL--过载LV-电压不足OH--过热PHL--电源欠相。
台达变频器参数设置(简易)
台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

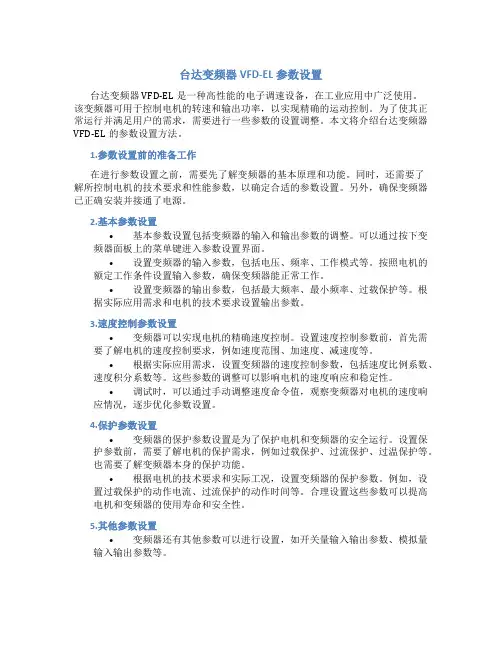

台达变频器vfd-el参数设置
台达变频器VFD-EL参数设置台达变频器VFD-EL是一种高性能的电子调速设备，在工业应用中广泛使用。
该变频器可用于控制电机的转速和输出功率，以实现精确的运动控制。
为了使其正常运行并满足用户的需求，需要进行一些参数的设置调整。
本文将介绍台达变频器VFD-EL的参数设置方法。
1.参数设置前的准备工作在进行参数设置之前，需要先了解变频器的基本原理和功能。
同时，还需要了解所控制电机的技术要求和性能参数，以确定合适的参数设置。
另外，确保变频器已正确安装并接通了电源。
2.基本参数设置•基本参数设置包括变频器的输入和输出参数的调整。
可以通过按下变频器面板上的菜单键进入参数设置界面。
•设置变频器的输入参数，包括电压、频率、工作模式等。
按照电机的额定工作条件设置输入参数，确保变频器能正常工作。
•设置变频器的输出参数，包括最大频率、最小频率、过载保护等。
根据实际应用需求和电机的技术要求设置输出参数。
3.速度控制参数设置•变频器可以实现电机的精确速度控制。
设置速度控制参数前，首先需要了解电机的速度控制要求，例如速度范围、加速度、减速度等。
•根据实际应用需求，设置变频器的速度控制参数，包括速度比例系数、速度积分系数等。
这些参数的调整可以影响电机的速度响应和稳定性。
•调试时，可以通过手动调整速度命令值，观察变频器对电机的速度响应情况，逐步优化参数设置。
4.保护参数设置•变频器的保护参数设置是为了保护电机和变频器的安全运行。
设置保护参数前，需要了解电机的保护需求，例如过载保护、过流保护、过温保护等。
也需要了解变频器本身的保护功能。
•根据电机的技术要求和实际工况，设置变频器的保护参数。
例如，设置过载保护的动作电流、过流保护的动作时间等。
合理设置这些参数可以提高电机和变频器的使用寿命和安全性。
5.其他参数设置•变频器还有其他参数可以进行设置，如开关量输入输出参数、模拟量输入输出参数等。
•根据实际应用需求，设置这些参数，以满足控制系统的要求。
台达变频器参数设置台达变频器参数设置台达变频器参数
功 能 名称
设定值详解
码
频率给 定
P00 模式
远程控制变频器时，该值务必为 3 详解见台达用户手册 P35 页
对应变频器远程控制器的参数值 -
修改 条件
X
运 转 指 令 0：来源于变频器的操作面板；
控 制 模 式 1：外部控制端子，键盘 STOP有效； P01=0~2
F900 务 必 与 变 频 器 远 程 控 制 器 的 参 数 X
C043/C053 值一致。
F901=1
F901=2 F902=0 F902=1 F902=2 F903=2 F903=3 F903=4
C044/C054=1 X
C044/C054=0
C046/C056=0 C046/C056=2 C046/C056=1 C045/C055=48 C045/C055=96 C045/C055=192
启动给 定 方式选择
1：外部控制端子； 远程控制变频器时， 该值可为二者中的 一个
设置范围：０~ 1
F004=0~1 F004=2
C005 = 0 C005 = 1 ~3
修改条 件
X
主 频 率 来 远程控制变频器时，该值务必为：５ 由
F204
F204 务必为 5
X
源
上位机给定
F900 本机地址 设置范围：１~ 247
选择
2：外部控制端子，键盘 STOP无效；
C005 = 0
3：通讯控制，键盘 STOP有效；
P01
X
4：通讯控制，键盘 STOP无效；
远程控制变频器时，该值务必为 详解见台达用户手册 P35 页
台达变频器参数设定
台达变频器参数设定（VFD-B系列）注：加下划线部分为改动内容用户参数
00-02（重至为出厂值）：09（50Hz）
00-03（开机预设显示画面）：01（输出频率）
基本参数
01-00（最高操作频率设定）：50Hz
01-01（电机额定频率设定）：50Hz
01-02（电机额定电压设定）：380V
01-08（输出频率下限设定）：20Hz
01-09（第一加速时间设定）：50S
01-10（第一减速时间设定）：90S
01-15（自动加减速）： 4
01-23（加减速时间单位设定）：00
操作方式参数
02-00（第一频率指令来源设定）：01
00（不用电位器）
02-01（第一运转指令来源设定）：02
输出功能参数
03-02（多功能输出端子MO2）：09
03-04（任意频率到达设定）：40Hz
保护功能参数
06-04（过转矩检出准位设定）：170
电机参数
07-00（电机额定电流设定）：（电机额定电流/变频器额定电流）×100 07-04（电机级数设定）：默认为4
增加制动单元、电阻时修改下列参数
06-00（过电压失速防止功能）00
06-01（加速中过电流失速防止）120%
06-02（运转中过电流失速防止）120%
08-16（自动稳压功能）02。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台达变频器参数设置
必设参数：（MODE--菜单, ENTER--确认）
最高操作频率P03-- (出厂设定值：60HZ)
电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)
电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)
（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）
一、面板操作
频率给定：P00--04 面板旋钮给定
运转命令：P01--00 面板RUN控制
三、模拟电压控制:（变频器端子：AVI，GND）
频率给定：P00--01 模拟信号0-10V给定（AVI）
运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效
模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值
P129--最大频率对应AVI输入电压值
四、模拟电流控制:（变频器端子：ACI，GND）
频率给定：P00--02 模拟信号4-20ma给定(ACI)
运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效
模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值
P132--11.2 最大频率对应ACI输入电流值
计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)
（9.2-11.2对应 13-18MPa，稳定在15，16MPa）
（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：
频率给定：P00--00
运转命令：P01--01
P40 用默认值06（M3）
P41 用默认值07（M4）
变频器控制面板的主频率设置为15赫兹
P17第一段速度设置设置为30赫兹
P18第二段速度设置设置为35赫兹
P19第三段速度设置设置为45赫兹
六、重置设定P76 ：
设为09时是所有的参数值重置为50Hz的出厂设定值
设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）
七、
自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）
开机显示画面选择P64-- 00显示实际运转频率
02 显示输出电压
06 显示设定频率
09 显示电机运转电流
二、端子控制
频率给定：P00--04 面板旋钮给定
运转命令：P01--01 外部端子控制
八、故障代码
OC-过电流 OV--过电压 OL--过载
LV-电压不足 OH--过热 PHL--电源欠相。
