实验名称：机械设计基础实验实验时间：2023年11月15日实验地点：机械实验室一、实验目的1. 理解机械设计基础的基本概念和原理。
2. 掌握机械设计的基本方法，提高动手能力。
3. 分析和解决实际问题，培养创新意识。
二、实验内容及步骤1. 实验内容（1）了解机械设计基础的基本概念和原理；（2）掌握机械设计的基本方法；（3）进行简单的机械设计，如设计一个简易的齿轮传动系统。
2. 实验步骤（1）学习机械设计基础的基本概念和原理，如运动副、机构、机械零件等；（2）分析实验要求，确定设计目标；（3）进行设计，包括选择合适的材料和结构，绘制设计图；（4）制作模型，并进行测试和调整；（5）撰写实验报告。
三、实验结果与分析1. 实验结果（1）设计了一个简易的齿轮传动系统，包括齿轮、轴、轴承等零件；（2）根据实验要求，选择了合适的材料和结构；（3）绘制了设计图，并进行了模型制作；（4）模型测试结果符合预期。
2. 实验分析（1）在设计过程中，首先了解了机械设计基础的基本概念和原理，为后续设计提供了理论基础；（2）在设计过程中，注重了零件的合理选择和结构设计，提高了设计的可靠性；（3）在模型制作过程中，注意了加工精度和装配质量，保证了实验结果的准确性；（4）通过实验，掌握了机械设计的基本方法，提高了动手能力。
四、实验总结1. 通过本次实验，对机械设计基础有了更深入的了解，掌握了机械设计的基本方法；2. 培养了创新意识和解决问题的能力，为今后的学习和工作打下了基础；3. 提高了动手能力，为今后从事机械设计相关工作奠定了基础。
五、实验建议1. 在实验过程中，应注重理论学习与实践操作相结合，提高实验效果；2. 在设计过程中，应注重创新，充分发挥自己的想象力；3. 在模型制作过程中，应注重精度和装配质量，保证实验结果的准确性；4. 在实验报告中，应详细记录实验过程和结果，为今后的学习和工作提供参考。
实验报告人：XXX指导教师：XXX日期：2023年11月15日。
《机械设计基础》实验报告
广西科技大学鹿山学院实验报告课程名称：指导教师：班级：姓名：学号：成绩评定：指导教师签字：年月日实验一机构运动简图的测绘与分析一、实验目的：1、根据各种机械实物或模型，绘制机构运动简图；2、学会分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；3、加深对机构结构分析的了解。
二、实验设备和工具；1、缝纫机头；2．学生自带三角板、铅笔、橡皮；三、实验原理：由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略符号（见教科书有关“常用构件和运动副简图符号”的规定）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。
四、实验步骤及方法：l、测绘时使被测绘的机械缓慢地运动，从原动件开始，仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目；2、根据相联接的两构件的接触特征及相对运动的性质，确定各个运动副的种类；3、选定投影面，即多数构件运动的平面，在草稿纸上徒手按规定的符号及构件的连接次序，从原动件开始，逐步画出机构运动简图。
用数字1、2、3、……。
分别标注各构件，用英文字母A、B、C、，……分别标注各运动副；4、仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动副导路的方向等，选定原动件的位置，并按一定的比例画出正式的机构运动简图。
五、实验要求：l、对要测绘的缝纫机头中四个机构即a．压布、b走针、c．摆梭、d．送布，只绘出机构示意图即可，所谓机构运动示意图是指只凭目测，使图与实物成比例，不按比例尺绘制的简图；2、计算每个机构的机构自由度，并将结果与实际机构的自由度相对照，观察计算结果与实际是否相符；3、对绘制的机构进行结构分析（高副低代，分离杆组；确定机构级别等）。
六、思考题：1、一个正确的机构运动简图应能说明哪些内容？2、机构自由度的计算对测绘机构运动简图有何帮助？实验二齿轮范成实验一、实验目的1、掌握用范成法切制渐开线齿轮齿廓的基本原理；2、了解渐开线齿轮产生根切现象的原因和用变位修正来避免根切的方法；3、分析比较标准齿轮和变位齿轮的异同点。
机械设计基础实验报告
机械设计基础实验报告机械设计基础实验报告一、实验目的本实验的主要目的是让学生掌握机械设计基础的相关知识，熟练使用相关工具进行设计与制作，并在实际操作中加强自身动手能力与实际应变能力。
二、实验内容本次实验主要是设计、制作和测试一台简易的手摇发电机，使学生通过实际操作，了解机械设计的基本原理以及在实际操作中的应用。
三、实验原理手摇发电机是一种可以将人体机械能转化为电能的装置，其工作原理与传统发电机相似。
由于旋转磁场的作用，磁感线会跟着线圈旋转，从而在线圈内产生感应电动势，利用这个原理就可以将人体机械能转换成为电能。
四、实验步骤1.设计手摇发电机的框架：需要确定手摇发电机的框架大小和形状，画出初步的设计图等，然后在SOLIDWORKS等相关软件中进行3D建模，制定出框架的具体参数。
2.制作手摇发电机的框架：使用自动加工工具将框架进行机械加工并进行整体组装。
3.设计手摇发电机的发电部分：利用SOLIDWORKS软件进行发电机部分的设计，并制定发电机的制造参数。
4.制造手摇发电机的发电部分：使用自动加工工具进行发电机部分的制造，并将其与框架进行整体组装。
5.测试手摇发电机：使用测试工具进行手摇发电机的测试，测试其输出功率以及电压波动等指标是否达到预期目标。
五、实验结果经过制作和测试，手摇发电机的性能达到了预期目标，最大输出功率为2W，电压波动较小。
六、实验思考通过这次实验，我了解到了机械设计的基本原理和在实际中的应用，同时也加强了自己的动手能力和实际应变能力。
在实验过程中，也遇到了一些问题，例如框架的加工精度不够高、发电机部分的输出功率不够稳定等问题，这些问题需要我们在日后的学习和实践中加以解决并不断完善。
七、实验结论本次实验让我加深了对机械设计的认识，同时也让我通过实践了解了机械设计中的一些基本原理和应变技巧。
通过这次实验，我也发现了自己在机械设计方面的不足，需要自己不断地学习和实践，以提高自己的能力和素质。
机械设计基础(4学分)实验报告
《机械设计基础》课
4学分
实 验 报 告
课程名称：
学科专业：
学生姓名：
学号：
指导教师：
实验时间：年月日
实验成绩：
南京理工大学
实验一机构运动简图分析与设计
2、有下划线的字符为[CQP-B型设备]必填参数；
3、其余为[交流电动机实验设备]必填参数。
(1)工况Ⅰ（张紧力F0=N；使用张紧轮是否）
项
目
测
点
测定数据
计算数据
n1
W1
F1
n2
W2
F2
a1
a2
M1
M2
η
ε
F
1（空载）
2
3
4
5
6
7
8
9
10
11
12
13
(2)工况Ⅱ（张紧力F0=N；使用张紧轮是否）
项
目
NO.：1机构模型的机构运动简图：
机构名称：
比例尺：
机构自由度计算：F=
演化过程：
NO.：2机构模型的机构运动简图：
机构名称：
比例尺：
机构自由度计算：F=
验证曲柄存在条件：
演化过程：
NO：3机构模型的机构运动简图：
机构名称：
比例尺：
机构自由度计算：F=
演化过程：
NO.：4机构模型的机构运动简图：
机构名称：
1、工况Ⅰ
2、工况Ⅱ
3、
工况Ⅲ
允许传递的有效圆周力工况Ⅰ：Fe1= N；

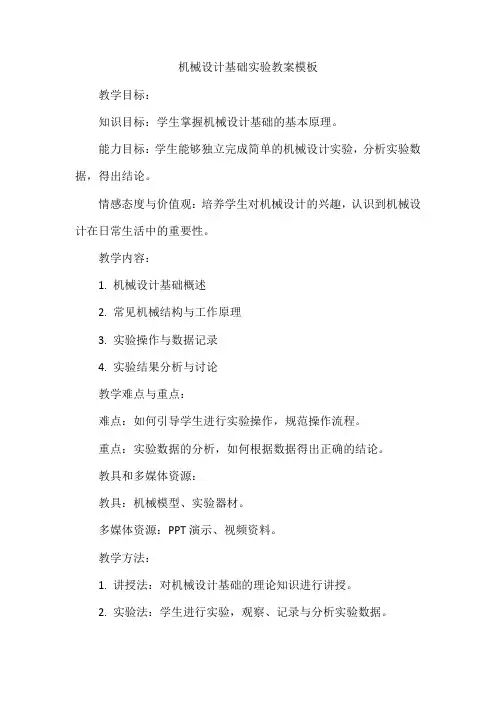

机械设计基础实验教案模板
机械设计基础实验教案模板教学目标：知识目标：学生掌握机械设计基础的基本原理。
能力目标：学生能够独立完成简单的机械设计实验，分析实验数据，得出结论。
情感态度与价值观：培养学生对机械设计的兴趣，认识到机械设计在日常生活中的重要性。
教学内容：1. 机械设计基础概述2. 常见机械结构与工作原理3. 实验操作与数据记录4. 实验结果分析与讨论教学难点与重点：难点：如何引导学生进行实验操作，规范操作流程。
重点：实验数据的分析，如何根据数据得出正确的结论。
教具和多媒体资源：教具：机械模型、实验器材。
多媒体资源：PPT演示、视频资料。
教学方法：1. 讲授法：对机械设计基础的理论知识进行讲授。
2. 实验法：学生进行实验，观察、记录与分析实验数据。
教学过程：1. 导入：通过视频资料展示机械设计的广泛应用，激发学生兴趣。
2. 讲授新课：介绍机械设计基础的基本概念、原理及实验操作注意事项。
3. 巩固练习：学生分组进行实验，记录数据，分析讨论。
4. 归纳小结：总结实验中的发现，强调实验的重要性和数据分析的方法。
评价与反馈：1. 评价：通过观察学生的实验操作、口头提问和小组报告进行评价。
2. 反馈：指导学生如何改进实验操作，提供学习建议和指导。
作业布置：1. 写一篇关于机械设计在日常生活中的作用的短文。
2. 分析实验数据，总结实验结果。
3. 预习下一章节内容，了解更多机械设计的应用实例。
教师自我反思：本次课程整体进行顺利，学生表现出较高的兴趣和积极性。
但在实验环节，部分学生操作不够规范，需在下次教学中加强指导。
同时，应更多地引入生活中的实例，帮助学生更好地理解机械设计的重要性。
《机械设计基础》实验报告
《机械设计基础》实验报告一、实验目的机械设计基础实验是机械类专业学生的重要实践环节，旨在通过实验操作，加深对机械设计基础理论知识的理解和掌握，提高学生的动手能力、创新思维和工程实践能力。
本次实验的具体目的包括：1、熟悉常见机械零部件的结构、工作原理和装配关系。
2、掌握机械零部件的测绘方法和绘图技能。
3、学会使用测量工具对机械零部件进行尺寸测量和精度分析。
4、培养学生的团队协作精神和解决实际问题的能力。
二、实验设备和工具1、实验设备减速器若干台。
机械传动实验台。
2、测量工具游标卡尺。
千分尺。
钢板尺。
内、外卡钳。
3、绘图工具绘图板。
丁字尺。
绘图铅笔、橡皮、圆规、三角板等。
三、实验内容1、减速器的拆装与测绘分组拆卸减速器，观察其内部结构，了解各零部件的名称、作用和装配关系。
使用测量工具对减速器的主要零部件进行尺寸测量，记录测量数据。
根据测量数据绘制减速器的装配图和零件图。
2、机械传动性能测试在机械传动实验台上安装带传动、链传动或齿轮传动装置。
改变输入转速和负载，测量不同工况下的传动效率、扭矩和转速等参数。
分析实验数据，研究传动性能与参数之间的关系。
四、实验步骤1、减速器的拆装与测绘（1）分组并熟悉实验设备和工具，了解减速器的结构和工作原理。
（2）按照正确的顺序拆卸减速器的箱盖、轴、齿轮、轴承等零部件，注意做好标记，以便装配时能正确安装。
（3）仔细观察各零部件的结构和形状，分析其工作原理和加工工艺。
（4）使用游标卡尺、千分尺等测量工具对主要零部件进行尺寸测量，如轴的直径、齿轮的模数、齿宽等，并记录测量数据。
（5）根据测量数据和观察结果，按照国家标准绘制减速器的装配图和零件图，标注尺寸、公差、技术要求等。
2、机械传动性能测试（1）选择一种机械传动装置，如带传动、链传动或齿轮传动，安装在实验台上。
（2）调整传动装置的张紧力或中心距，使其处于正常工作状态。
（3）启动实验台，逐渐增加输入转速和负载，记录不同工况下的扭矩、转速和传动效率等参数。
机械设计基础实验指导书
《机械设计基础》实验指导书课程学时：80实验学时：12适用专业：编写者：审查者：编写日期：目录（一）机械认知实验 (2)（二）平面机构运动简图的测绘与分析 (4)(附1) 平面机构运动简图的测绘与分析实验报告 (6)（三）渐开线直齿圆柱齿轮参数的测定与分析 (8)(附2) 渐开线直齿圆柱齿轮参数测定与分析实验报告 (12)（四）机构运动方案创新设计实验 (14)(附3) 机构运动方案创新设计实验报告 (39)（五）轴系结构设计与分析 (40)（附4）轴系结构设计与分析实验报告 (43)（六）减速器拆装及结构分析 (44)（附5）减速器拆装及结构分析实验报告 (47)（一）机械认知实验实验学时：2学时实验类别：验证性实验目的：1.了解机器的组成原理，加深对机器总体感性认识。
2.了解机器的常用机构的结构、类型、特点及应用。
3.了解机器的运动原理和分析方法，使学生对机器总体感性认识上升为理性认识。
实验过程要点：通过观察陈列室展示各种常用机构模型的动态展示，增强学生对机构与机器的感性认识。
实验教师作以简单介绍，提出问题，供学生思考。
学生通过观察，对机器的组成、常用机构的结构、类型、特点有一定的了解。
(一) 机器观察实物模型和机构，使学生认识到机器是由一个机构或几个机构按照一定运动要求组合而成的。
因此掌握各种机构的运动特性，有利于研究任何机器的特性。
在机械原理中，运动副是以两构件的直接接触形式的可动联接及运动特征来命名的。
如：高副、低副、转动副、移动副等。
(二)平面四杆机构四杆机构在平面连杆机构中结构最简单，应用最广泛。
四杆机构分成三大类：即铰链四杆机构、单移动副机构、双移动副机构。
1.铰链四杆机构分为：曲柄摇杆机构、双曲柄机构、双摇杆机构。
它们根据两连架杆为曲柄或摇杆来确定。
2.单移动副机构：是以一个移动副代替铰链四杆机构中的一个转动副演化而成的。
分为：曲柄滑块机构，曲柄摇块机构、转动导杆机构及摆动导杆机构等。
机械设计基础实验心得
机械设计基础实验心得在学习机械设计基础这门课程的过程中，实验环节无疑是至关重要的一部分。
通过亲身参与实验，我不仅对书本上的理论知识有了更深入的理解，更培养了自己的动手能力、创新思维和解决实际问题的能力。
还记得第一次走进实验室时，内心充满了好奇和期待。
实验室里摆放着各种仪器设备，如万能材料试验机、齿轮传动实验台、带传动实验台等，这些看似陌生的设备即将成为我探索机械世界的工具。
在进行带传动实验时，我们需要测量带在不同载荷下的传动效率和滑动率。
一开始，我对实验设备的操作不太熟悉，总是出现一些小失误，比如没有正确安装传感器，导致数据不准确。
但是，在老师和同学的帮助下，我逐渐掌握了正确的操作方法。
通过多次实验，我观察到带的传动效率随着载荷的增加先升高后降低，而滑动率则逐渐增大。
这让我深刻理解了带传动的工作特性，也明白了在实际工程中如何合理选择带的类型和参数，以提高传动效率和可靠性。
齿轮传动实验则让我对齿轮的啮合原理和传动比有了更直观的认识。
我们通过改变输入转速和载荷，测量齿轮的转速、扭矩和噪声等参数。
实验中，我发现齿轮的制造精度和安装精度对传动性能有着很大的影响。
如果齿轮的齿形误差较大或者安装不同心，就会导致传动不平稳、噪声增大甚至出现磨损和失效。
这让我意识到在机械设计中，每一个细节都至关重要，哪怕是一个微小的误差都可能影响整个系统的性能。
在机械零件的测绘实验中，我们需要对各种机械零件进行测量和绘图。
这不仅考验了我们的测量技能，更要求我们对零件的结构和工艺有深入的了解。
例如，在测绘一个轴类零件时，我们需要测量轴的直径、长度、键槽的尺寸等参数，同时还要分析轴的受力情况和加工工艺。
通过这个实验，我学会了如何使用量具进行精确测量，如何根据测量数据绘制零件图，以及如何根据零件的功能和使用要求进行合理的结构设计。
在实验过程中，我也遇到了不少困难和挫折。
有时候实验数据与理论值相差较大，让我感到困惑和迷茫。
但是，我并没有轻易放弃，而是通过反复检查实验步骤、设备状态和数据处理方法，寻找问题的根源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械设计基础实验》教学大纲湖南农业大学工学院2007 年 11 月《机械设计基础实验》教学大纲1、课程编号： 20192B62、课程属性：必修3、实验属性：独立设课4、学时： 28 学时5、实验应开学期：第4、5 学期6、先修课程：高等数学、机械制图、金属工艺学、理论力学、材料力学、金属材料及热处理、机械精度设计及检测、机械原理、机械设计。
一、课程的性质与任务机械设计基础实验课是紧紧围绕机械原理、机械设计理论教学而开设的，其目的是让学生通过课堂理论教学后，经过实验教学更加深刻地理解教学的内容，验证理论教学中的重要结论，学会现代的实验方法和测试手段，提高学生的动手能力和创新设计能力，为今后的学习进行各种科学研究工作打下一定的基础。
二、实验的目的与基本要求1、进一步深刻理解理论教学的内容，验证理论教学中的重要结论；2、掌握现代的实验方法和测试技术；3、掌握各种实验设备的结构、工作原理以及使用调节方法；4、提高学生的动手能力和创新设计能力。
三、实验考核方式及办法1、根据学生参加实验的态度和表现，在教师批阅完实验报告的基础上，按优、良、中、及格、不及格五级评定实验成绩。
2、未完成所规定的实验或实验成绩不合格者，应补做或重作实验，否则不准参加本课程的期终考试。
3、本课程为考查课，根据学习态度、实验报告计成绩。
四、实验项目一览表机械设计实验项目一览表序号实验项目名称实验类型实验要求适用专业学时1机构认识、机构运动简图的测绘和分析综合性必做22齿轮几何参数测定与分析综合性必做机械类43刚性转子动平衡实验验证性必做24机械运动方案虚拟拼装与运动仿真设计创新性必做25机械传动系统方案的创新设计及分析设计创新性必做46螺栓联接综合测试与分析分析综合性必做27带传动实验基础验证性必做28齿轮传动效率实验基础验证性必做29液体动压滑动轴承实验基础验证性必做210轴系结构创意设计设计创新性必做411减速器拆装实验分析综合性必做212机械传动系统的设计与性能测试分析设计创新性选做4五、实验项目的具体内容实验一机构认识、机构运动简图的测绘和分析1、实验目的（1）认识各种常见的机构，了解其组成与其工作原理；（2）掌握根据实际机械和模型绘制机械运动简图的技能；（3）进一步加深理解机械的组成和机械自由度的含义，掌握机械自由度的计算方法及其具有确定运动的条件；（4）了解机械运动简图与实际机械结构的区别。
2、实验内容（ 1）每人测绘 3 至 4 个机械模型的机构运动简图；（ 2）认识机械原理示教柜上的各种机构、观察缝纫机、补鞋机、莲子剥壳机、YJ-79 型教具插齿机等机械实物。
