数控机床标准G代码及M代码
数控技术编程基础知识 G代码M代码汇总
数控技术编程基础知识---数控代码汇总M代码M00程序停止M01条件程序停止M02 程序结束M03主轴正转M04主轴反转M05主轴停止M06 自动换刀指令M08冷却开M09冷却关M18主轴定向解除M19主轴定向M29刚性攻丝M30程序结束并返回程序头M98调用子程序M98 Pxxxxxx或M98 P LM99子程序结束返回／重复执行G代码G00快速移动G01直线插补G02顺时针圆弧插补G03逆时针圆弧插补G04进给（刀具）暂停指令G90绝对编程G91增量编程G92工件坐标系选择G54选定工件坐标系1G55选定工件坐标系2G56选定工件坐标系3G57选定工件坐标系4G58选定工件坐标系5G59选定工件坐标系6G17G18G19指定坐标平面(XY、ZX、YZ平面)G40取消刀补G41（顺铣）左刀补（沿刀具前进方向看，刀具在工件轮廓左边）G42（逆铣）右刀补（沿刀具前进方向看，刀具在工件轮廓右边）G43刀具长度正补偿G44刀具长度负补偿G50最高转速限制指令（主轴）G96恒线速度控制指令G97主轴转速设定指令（也可取消恒线速度指令）G90内径、外径车削循环指令直线车削循环圆锥车削循环G94端面车削循环指令端面车削循环带锥面的端面车削循环G71外径、内径粗车循环指令G71G72端面车削循环指令G73成型车削循环指令G70内外径精车循环指令（G71、G72、G73指令后必须使用该指令）G70 P（ns）Q(nf)；ns为精车程序第一个程序段的顺序号，nf 为精车程序最后一个程序段的顺序号G24、G25镜像功能、取消镜像功能G68、G69图形旋转指令，取消图形旋转指令G28自动返回参考点指令（使用前取消所有刀补）G29从参考点自动返回指令G30返回第二参考点指令G27参考点返回检查指令常用固定循环指令常用的固定循环指令能完成的工作有：钻孔、攻螺纹和镗孔等。
这些循环通常包括下列六个基本操作动作：1、在XY平面定位2、快速移动到R平面3、孔的切削加工4、孔底动作5、返回到R平面6、返回到起始点。

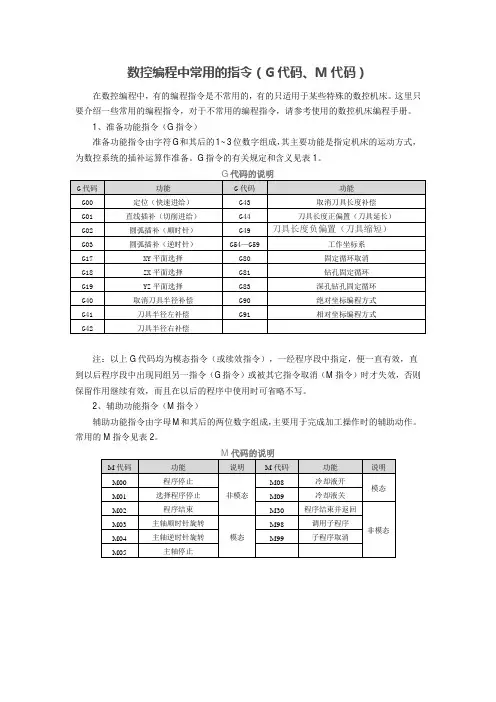

数控编程中常用的指令(G代码、M代码)
数控编程中常用的指令（G 代码、M 代码）在数控编程中，有的编程指令是不常用的，有的只适用于某些特殊的数控机床。
这里只要介绍一些常用的编程指令，对于不常用的编程指令，请参考使用的数控机床编程手册。
1、准备功能指令（G 指令）准备功能指令由字符G 和其后的1~3位数字组成，其主要功能是指定机床的运动方式，为数控系统的插补运算作准备。
G 指令的有关规定和含义见表1。
G 代码的说明G 代码 功能 G 代码 功能 G00 定位（快速进给） G43 取消刀具长度补偿 G01 直线插补（切削进给） G44 刀具长度正偏置（刀具延长）G02 圆弧插补（顺时针） G49 刀具长度负偏置（刀具缩短）G03 圆弧插补（逆时针） G54—G59 工作坐标系 G17 XY 平面选择 G80 固定循环取消 G18 ZX 平面选择 G81 钻孔固定循环 G19 YZ 平面选择 G83 深孔钻孔固定循环 G40 取消刀具半径补偿 G90 绝对坐标编程方式 G41 刀具半径左补偿 G91 相对坐标编程方式G42刀具半径右补偿注：以上G 代码均为模态指令（或续效指令），一经程序段中指定，便一直有效，直到以后程序段中出现同组另一指令（G 指令）或被其它指令取消（M 指令）时才失效，否则保留作用继续有效，而且在以后的程序中使用时可省略不写。
2、辅助功能指令（M 指令）辅助功能指令由字母M 和其后的两位数字组成，主要用于完成加工操作时的辅助动作。
常用的M 指令见表2。
M 代码的说明M 代码 功能 说明M 代码 功能 说明 M00 程序停止 非模态 M08 冷却液开 模态M01 选择程序停止 M09 冷却液关 M02 程序结束 M30 程序结束并返回 非模态 M03 主轴顺时针旋转 模态 M98 调用子程序 M04 主轴逆时针旋转 M99 子程序取消M05主轴停止。
数控G代码M代码
数控G代码M代码给你一些重要的！1、G00与G01G00运动轨迹有直线和折线两种，该指令只是用于点定位，不能用于切削加工G01按指定进给速度以直线运动方式运动到指令指定的目标点，一般用于切削加工2、G02与G03G02:顺时针圆弧插补 G03:逆时针圆弧插补3、G04(延时或暂停指令）一般用于正反转切换、加工盲孔、阶梯孔、车削切槽4、G17、G18、G19 平面选择指令，指定平面加工，一般用于铣床和加工中心G17:X-Y平面，可省略，也可以是与X-Y平面相平行的平面G18:X-Z平面或与之平行的平面，数控车床中只有X-Z平面，不用专门指定G19:Y-Z平面或与之平行的平面5、G27、G28、G29 参考点指令G27:返回参考点，检查、确认参考点位置G28:自动返回参考点（经过中间点）G29:从参考点返回，与G28配合使用6、G40、G41、G42 半径补偿G40：取消刀具半径补偿先给这么多，晚上整理好了再给7、G43、G44、G49 长度补偿G43：长度正补偿 G44：长度负补偿 G49：取消刀具长度补偿8、G32、G92、G76G32：螺纹切削G92：螺纹切削固定循环G76：螺纹切削复合循环9、车削加工：G70、G71、72、G73G71：轴向粗车复合循环指令G70：精加工复合循环G72：端面车削，径向粗车循环 G73：仿形粗车循环10、铣床、加工中心：G73：高速深孔啄钻 G83：深孔啄钻 G81：钻孔循环 G82：深孔钻削循环G74：左旋螺纹加工 G84:右旋螺纹加工 G76：精镗孔循环 G86：镗孔加工循环G85：铰孔 G80：取消循环指令11、编程方式 G90、G91G90：绝对坐标编程 G91：增量坐标编程12、主轴设定指令G50：主轴最高转速的设定G96：恒线速度控制G97：主轴转速控制（取消恒线速度控制指令） G99：返回到R点（中间孔） G98：返回到参考点（最后孔）13、主轴正反转停止指令 M03、M04、M05M03：主轴正传 M04：主轴反转 M05：主轴停止14、切削液开关 M07、M08、M09M07：雾状切削液开 M08：液状切削液开 M09：切削液关15、运动停止 M00、M01、M02、M30M00：程序暂停 M01：计划停止 M02：机床复位 M30:程序结束，指针返回到开头16、M98：调用子程序17、M99：返回主程序。
数控车床G指令和M代码
数控车床G指令和M代码详细解释FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进行加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。
g代码与m代码
g代码与m代码
在数控加工中，G代码和M代码是非常关键的指令。
G代码是控制加工轨迹和速度的指令，它告诉机床如何移动工具以完成加工任务。
M代码则是控制机床动作的指令，例如开关主轴、冷却液、夹具等。
G代码包含许多指令，如G00、G01、G02、G03等，它们分别代表不同的移动方式。
例如，G00表示快速移动，G01表示线性插补，G02和G03表示圆弧插补。
G代码还可以控制加工速度和加工深度等参数，从而实现不同的加工效果。
M代码则控制机床的各种动作。
M03和M04表示开启主轴，M05表示关闭主轴。
M07和M08表示开启和关闭冷却液，M30表示程序结束并返回原点。
这些代码通常与G代码一起使用，以实现完整的加工任务。
在编写G代码和M代码时，需要根据加工任务的要求进行编写。
同时，需要考虑机床的能力和加工材料的特性，以确保加工质量和效率。
在实际操作中，也需要注意安全问题，避免出现意外情况。
- 1 -。
数控机床G、M代码含义下载
数控机床标准G、M代码数控机床标准G、M代码一．准备功能字G 准备功能字是使数控机床建立起某种加工方式的指令，如插补、刀具补偿、固定循环等。
G功能字由地址符G和其后的两位数字组成，从G00—G99共100种功能。
JB3208-83标准中规定如下表：代码功能作用范围功能代码功能作用范围功能G00 点定位 G50 * 刀具偏置0/-G01 直线插补 G51 * 刀具偏置+/0G02 顺时针圆弧插补 G52 * 刀具偏置-/0G03 逆时针圆弧插补 G53 直线偏移注销G04 * 暂停 G54 直线偏移XG05 * 不指定 G55 直线偏移YG06 抛物线插补 G56 直线偏移ZG07 * 不指定 G57 直线偏移XYG08 * 加速 G58 直线偏移XZG09 * 减速 G59 直线偏移YZG10-G16 * 不指定 G60 准确定位（精）G17 XY平面选择 G61 准确定位（中）G18 ZX平面选择 G62 准确定位（粗）G19 YZ平面选择 G63 * 该丝G20-G32 * 不指定 G64-G67 * 不指定G33 螺纹切削，等螺距 G68 * 刀具偏置，内角G34 螺纹切削，增螺距 G69 * 刀具偏置，外角G35 螺纹切削，减螺距 G70-G79 * 不指定G36-G39 * 不指定 G80 固定循环注销G40 刀具补偿/刀具偏置注销 G81-G89 固定循环G41 刀具补偿--左 G90 绝对尺寸G42 刀具补偿--右 G91 增量尺寸G43 * 刀具偏置--正 G92 * 预置寄存G44 * 刀具偏置--右 G93 进给率，时间倒数G45 * 刀具偏置+/+ G94 每分钟进给G46 * 刀具偏置+/- G95 主轴每转进给G47 * 刀具偏置-/- G96 恒线速度G48 * 刀具偏置-/+ G97 每分钟转数（主轴）G49 * 刀具偏置0/+ G98-G99 * 不指定注：*表示如作特殊用途，必须在程序格式中说明二．辅助功能字M 辅助功能字是用于指定主轴的旋转方向、启动、停止、冷却液的开关，工件或刀具的夹紧和松开，刀具的更换等功能。
数控车床G指令和M代码详细解释
FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进行加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。
数控编程G代码和M代码
G代码内容G00 快速定位G01 直线插补G02 圆弧插补G03 圆弧插补G04 暂停G05G06G07G08G09G10G11G12G13 刀架选择:刀架AG14 刀架选择:刀架BG15G16G17 刀具半径补偿:X-Y平面G18 刀具半径补偿:Z-X平面G19 刀具半径补偿:Y-Z平面G20 原始位置指令G21 ATC原始位置指令G22 扭距跳过指令G23G24 ATC原始位置移动指令不带直线插补G25 节点位置移动指令不带直线插补G26G27G28 扭距极限指令取消G29 扭距极限指令G30 跳步循环G31 固定螺纹车削循环:轴向G32 固定螺纹车削循环:端面G33 固定螺纹车削循环G34 变螺距螺纹车削循环:增加螺距G35 变螺距螺纹车削循环:减少螺距G36 动力刀具轴-进给轴同步进给正转G37 动力刀具轴-进给轴同步进给反转G38G39G40 刀尖圆狐半径补偿: 取消G41 刀尖圆狐半径补偿: 左G42 刀尖圆狐半径补偿: 右G43G44G45G46G47G48G49G50 零点位移,主轴最高转速指令G51G52 六角刀架转位位置误差补偿G53G54G55G56G57G58G59G60G61G62 镜像指令G63G64 到位控制关G65 到位控制开G66G67G68G69G70G71 复合固定螺纹车削循环: 轴向G72 复合固定螺纹车削循环: 径向G73 轴向铣槽复合固定循环G74 径向铣槽复合固定循环G75 自动倒角G76 自动倒圆角G77 攻丝复合固定循环G78 反向螺纹攻丝循环G79G80 形状定义结束 LAPG81 轴向形状定义开始 LAPG82 径向形状定义开始 LAPG83 坯材形状定义开始 LAPG84 棒料车削循环中改变切削条件 LAP G85 调用棒料粗车循环 LAPG86 调用重复粗车循环 LAPG87 调用精车循环 LAPG88 调用连续螺纹车削循环 LAPG89G90 绝对值编程G91 增量编程G92G93G94 每分进给模式 mm/minG95 每转进给模式 mm/revG96 恒周速切削开G97 G96取消G98G99G100 刀架A或刀架B单独切削的优先指令G101 创成加工中直线插补G102 创成加工中圆弧插补正面 CW G103 创成加工中圆弧插补正面 CCW G104G105G106G107 主轴同步攻丝,右旋螺纹G108 主轴同步攻丝,左旋螺纹G109G110 刀架A恒周速切削G111 刀架B恒周速切削G112 圆弧螺纹车削CWG113 圆弧螺纹车削CCWG114G115G116G117G118G119 刀具半径补尝:C-X-Z平面G120G121G122 刀架A副主轴W轴指令 13G123 刀架B副主轴W轴指令 G14G124 卡盘A有效原点G125 卡盘B有效原点G126 锥度加工模式OFF指令G127 锥度加工模式ON指令G128 M/C加工模式OFF指令G129 M/C加工模式ON指令G130G131G132 创成加工中圆弧插补侧面 CWG133 创成加工中圆弧插补侧面 CCWG134G135G136 坐标反转结束或Y轴模式关G137 坐标反转开始G138 Y轴模式开G139G140 主轴加工模式的指定G141 副主轴加工模式的指定G142 自动脱模主轴加工模式的指定G143 自动脱模主轴和第3刀架加工模式的指定G144 W-轴控制OFF指令G145 W-轴控制ON指令G146G147G148 B-轴控制OFF指令G149 B-轴控制ON指令G150G151G152 可编程尾架定位牵引尾架G153 可编中心架G代码牵引G154 W-轴单向定位指令G155 精确轮廓描绘模式ON指令G156 精确轮廓描绘模式OFF指令G157G158 刀具轴方向刀具长度偏移量G159 刀具轴方向刀具长度偏移量不带旋转位移偏移量G160 取消刀具轴方向刀具长度偏移量G161 G代码宏功能MODING162 G代码宏功能MODING163 G代码宏功能MODING164 G代码宏功能MODING165 G代码宏功能MODING166 G代码宏功能MODING167 G代码宏功能MODING168 G代码宏功能MODING169 G代码宏功能MODING170 G代码宏功能MODING171 G代码宏功能CALLG172G173G174G175G176G177G178 同步攻丝循环 CWG179 同步攻丝循环 CCWG180 动力刀具复合固定循环: 取消G181 动力刀具复合固定循环: 钻孔G182 动力刀具复合固定循环: 镗孔G183 动力刀具复合固定循环: 深孔钻G184 动力刀具复合固定循环: 攻丝G185 动力刀具复合固定循环: 轴向螺纹车削G186 动力刀具复合固定循环: 端面螺纹车削G187 动力刀具复合固定循环: 轴向直螺纹车削G188 动力刀具复合固定循环: 经向直螺纹车削G189 动力刀具复合固定循环: 铰孔/镗孔G190 动力刀具复合固定循环: 键槽切削循环G191 动力刀具复合固定循环: 轴向键槽切削循环G192G193G194G195G196G197G198G199G200G201G202G203G204G205 G代码宏功能CALLG206 G代码宏功能CALLG207 G代码宏功能CALLG208 G代码宏功能CALLG209 G代码宏功能CALLG210 G代码宏功能CALLG211 G代码宏功能CALLG212 G代码宏功能CALLG213 G代码宏功能CALLG214 G代码宏功能CALLM代码内容M00 程序停止M01 任选停止M02 程序结束M03 工作主轴起动正转M04 工作主轴起动反转M05 主轴停止M06 刀具交换M07M08 冷却液开M09 冷却液关M10 主轴点动关M11 主轴点动开M12 动力刀具轴停止M13 动力刀具轴正转M14 动力刀具轴反转M15 C轴正向定位M16 C轴反向定位M17 机外测量数据通过RS232C传送请求M18 主轴定向取消M19 主轴定向M20 尾架干涉区或主轴干涉监视关对面双主轴规格M21 尾架干涉区或主轴干涉监视开对面双主轴规格M22 倒角关M23 倒角开M24 卡盘干涉区关,刀具干涉区关M25 卡盘干涉区开,刀具干涉区开M26 螺纹导程有效轴Z轴指定M27 螺纹导程有效轴X轴指定M28 刀具干涉检查功能关M29 刀具干涉检查功能开M30 程序结束M31M32 螺纹车削单面切削模式M33 螺纹车削时交叉切削模式M34 螺纹车削逆向单面切削模式M35 装料器夹持器Z向滑动后退M36 装料器夹持器Z向滑动前进M37 装料器臂后退M38 装料器臂前进到卸载位置M39 装料器臂前进到卡盘位置M40 主轴齿轮空档M41 主轴齿轮1档或底速线圈M42 主轴齿轮2档或高速线圈M43 主轴齿轮3档M44 主轴齿轮4档M45M46M47M48 主轴转速倍率无效取消M49 主轴转速倍率无效M50 附加吹气口1关M51 附加吹气口1开M52M53M54 分度卡盘自动分度M55 尾架后退M56 尾架前进M57 M63取消M58 卡盘底压M59 卡盘高压M60 M61取消M61 圆周速度恒定切削时,恒定旋转应答忽视M62 M64取消M63 主轴旋转M码应答忽视M64 主轴旋转之外的M码应答忽视M65 T码应答忽视M66 刀架回转位置自由M67 凸轮车削循环中同步运行模式取消M68 同步模式A运行开M69 同步模式B运行开M70 手动换到指令M71M72 ATC单元定位在接近位置M73 螺纹车削类型1M74 螺纹车削类型2M75 螺纹车削类型3M76 工件捕手后退M77 工件捕手前进M78 中心架松开M79 中心架夹紧M80 过切前进M81 过切后退M82M83 卡盘夹紧M84 卡盘松开M85 LAP粗车循环后不返回起始位置M86 刀架右回转指定M87 M86取消M88 吹气关M89 吹气开M90 关门M91 开门M92 棒料进给器后退M93 棒料进给器前进M94 装料器装料M95 装料器卸料M96 副轴用工件捕手后退M97 副轴用工件捕手前进M98 尾架低压M99 尾架高压M100 等待同步指令M101 外部M码M102 外部M码M103 外部M码M104 外部M码M105 外部M码M106 外部M码M107 外部M码M108 外部M码M109 取消M110M110 C轴连接M111 拾取轴自动零点设定M112 M-刀具轴在第三刀架上停止M113 M-刀具轴在第三刀架前进转M114 M-刀具轴在第三刀架向回转M115 卸料器打开M116 卸料器关闭M117 侧头前进M118 侧头后退M119 工件计数专用M120 无工件M121 固定中心架打开/关闭M122 固定中心架后退M123 固定中心架前进M124 STM超时检测开M125 STM超时检测关M126 附加送气口3关M127 附加送气口3开M128 尾架转动后退M129 尾架转动前进M130 卡盘故障检测空气关M131 卡盘故障检测送气输出关M132 卡盘故障检测关M133 卡盘故障检测开M134 负荷监视关M135 负荷监视开M136 复合固定循环形状指定M137 对刀器互锁解除开M138 对刀器互锁解除关M139 自学功能启动M140 攻丝循环动力刀具恒周速应答忽视M141 C轴夹紧指令选择M142 冷却液底压M143 冷却液高压M144 附加冷却液1关M145 附加冷却液1开M146 C轴松开M147 C轴夹紧M148 自动脱模主轴正转M149 自动脱模主轴反转M150 同步旋转关M151 同步旋转开M152 动力刀具轴互锁解除开M153 动力刀具轴互锁解除关M154 附加送气口2关测量用吹气口M155 附加送气口2开测量用吹气口M156 尾座互锁解除关M157 尾座互锁开M158 凸轮加工机-同步运行关M159 凸轮加工机-同步运行开M160 M161取消M161 进给倍率固定 100%M162 M163取消M163 动力刀具主轴倍率固定 100%M164 M165取消M165 进给保持和单程序段忽视M166 尾架进给/后退互锁解除关M167 尾架进给/后退互锁解除开M168 忽略动力刀具轴恒周速应答忽视M169 C轴没卡紧M170M171M172 车床内侧机械手互锁解除关M173 车床内侧机械手互锁解除开M174 附加冷却液2关M175 附加冷却液2开M176 Y轴松开M177 Y轴夹紧M178 尾架卡盘夹紧M179 尾架卡盘松开M180 机械手请求0M181 机械手请求1M182 机械手请求2M183 机械手请求3M184 卡盘互锁取消关M185 卡盘互锁取消开M186M187M188 尾架连接关牵引可编程尾架规格M189 尾架连接开牵引可编程尾架规格M190 尾架连接是可用G00移动M191 动力刀具主轴分度方向指定顺时针M192 动力刀具主轴分度方向指定逆时针M193 M194取消M194 螺纹车削相位核运行M195 M196取消M196 螺纹车削相位核对位移量有效M197 螺纹车削相位核对位移量清除M198M199M200 Z轴同步进给取消M201 Z轴同步进给G13M202 Z轴同步进给G14M203 刀架松开数控刀架M204 LR15M-ATC;循环时间缩短规格刀库换刀门关M205 LR15M-ATC;循环时间缩短规格刀库换刀门开M206 LR15M-ATC;循环时间缩短规格后退位置防护罩开M207 LR15M-ATC;循环时间缩短规格后退位置防护罩关M208 门互锁C,D开M209 门互锁C,D关M210M211 键槽切削循环:单向切削模式M212 M-刀具轴在第三刀架上停止或键槽切削循环:交叉切削模式M213 M-刀具轴在第三刀架上停止或键槽切削循环:进给量指定切削模式M214 M-刀具轴在第三刀架上停止或键槽切削循环:等分切削模式M215 负载监视G00忽略关M216 负载监视G00忽略开M217M218 附加吹气口关M219 附加吹气口开M220 平面车削关M221 平面车削旋转比 1:1M222 平面车削旋转比 1:2M223 平面车削旋转比 1:3M224 平面车削旋转比 1:4M225 平面车削旋转比 1:5M226 平面车削旋转比 1:6M227 LR15M-ATC;ATC操作完成等待指令M228 ATC下一个刀具返还指令M229 ATC动力刀具分度M230 外部M码M231 外部M码M232 外部M码M233 外部M码M234 外部M码M235 外部M码M236 外部M码M237 外部M码M238 平面车削动力主轴相位变更M239 副主轴模式主轴分度M240 动力刀具主轴:空档M241 动力刀具主轴:第1档M242 动力刀具主轴:第2档M243 排屑装置停止M244 排屑装置正转M245M246 副主轴卡盘互锁解除开M247 副主轴卡盘互锁解除关M248 副主轴卡盘夹紧M249 副主轴卡盘松开M250 工件推进器后退M251 工件推进器前进M252 激光尺数据写入M253 激光尺数据核对M254 程序停止M255M256M257M258M259M260M261M262M263M264 M265取消M265 脉冲手轮控制方式是取消快速进给M266M267M268M269M270M271 主轴低速开M272 主轴低速关M273M274M275M276M277M278M279M280M281M282M283M284M285M286M287M288 副主轴模式吹气关M289 副主轴模式吹气开M290 顶门关M291 顶门开M292M293M294M295M296 时间常数切换用于少量切削标志M297 时间常数切换用于有效形状M298M299。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床标准G代码
准备功能字是使数控机床建立起某种加工方式的指令，如插补、刀具补偿、固定循环等。
G 功能字由地址符G和其后的两位数字组成，从G00—G99共100种功能。
JB3208-83标准中规定如下表：
G00 点定位G50 * 刀具偏置0/-
G01 直线插补G51 * 刀具偏置+/0
G02 顺时针圆弧插补G52 * 刀具偏置-/0
G03 逆时针圆弧插补G53 直线偏移注销
G04 * 暂停G54 直线偏移X
G05 * 不指定G55 直线偏移Y
G06 抛物线插补G56 直线偏移Z
G07 * 不指定G57 直线偏移XY
G08 * 加速G58 直线偏移XZ
G09 * 减速G59 直线偏移YZ
G10-G16 * 不指定G60 准确定位（精）
G17 XY平面选择G61 准确定位（中）
G18 ZX平面选择G62 准确定位（粗）
G19 YZ平面选择G63 * 攻丝
G20-G32 * 不指定G64-G67 * 不指定
G33 螺纹切削，等螺距G68 * 刀具偏置，内角
G34 螺纹切削，增螺距G69 * 刀具偏置，外角
G35 螺纹切削，减螺距G70-G79 * 不指定
G36-G39 * 不指定G80 固定循环注销
G40 刀具补偿/刀具偏置注销G81-G89 固定循环
G41 刀具补偿--左G90 绝对尺寸
G42 刀具补偿--右G91 增量尺寸
G43 * 刀具偏置--左G92 * 预置寄存
G44 * 刀具偏置--右G93 进给率，时间倒数
G45 * 刀具偏置+/+ G94 每分钟进给
G46 * 刀具偏置+/- G95 主轴每转进给
G47 * 刀具偏置-/- G96 恒线速度
G48 * 刀具偏置-/+ G97 每分钟转数（主轴）
G49 * 刀具偏置0/+ G98-G99 * 不指定
注：*表示如作特殊用途，必须在程序格式中说明
数控机床标准M代码
辅助功能字是用于指定主轴的旋转方向、启动、停止、冷却液的开关，工件或刀具的夹紧和松开，刀具的更换等功能。
辅助功能字由地址符M和其后的两位数字组成。
JB3208-83标准中规定如下表：
表辅助功能字M 代码功能作用范围功能代码功能作用范围功能
M00 * 程序停止M36 * 进给范围1
M01 * 计划结束M37 * 进给范围2
M02 * 程序结束M38 * 主轴速度范围1
M03 主轴顺时针转动M39 * 主轴速度范围2
M04 主轴逆时针转动M40-M45 * 齿轮换档
M05 主轴停止M46-M47 * 不指定
M06 * 换刀M48 * 注销M49
M07 2号冷却液开M49 * 进给率修正旁路
M08 1号冷却液开M50 * 3号冷却液开
M09 冷却液关M51 * 4号冷却液开
M10 夹紧M52-M54 * 不指定
M11 松开M55 * 刀具直线位移，位置1 M12 * 不指定M56 * 刀具直线位移，位置2 M13 主轴顺时针，冷却液开M57-M59 * 不指定
M14 主轴逆时针，冷却液开M60 更换工作
M15 * 正运动M61 工件直线位移，位置1 M16 * 负运动M62 * 工件直线位移，位置2 M17-M18 * 不指定M63-M70 * 不指定
M19 主轴定向停止M71 * 工件角度位移，位置1 M20-M29 * 永不指定M72 * 工件角度位移，位置2 M30 * 纸带结束M73-M89 * 不指定
M31 * 互锁旁路M90-M99 * 永不指定
M32-M35 * 不指定
注：*表示如作特殊用途，必须在程序格式中说明。
