汽车车身结构制作工艺分类
大型客车车身结构及焊装工艺分析

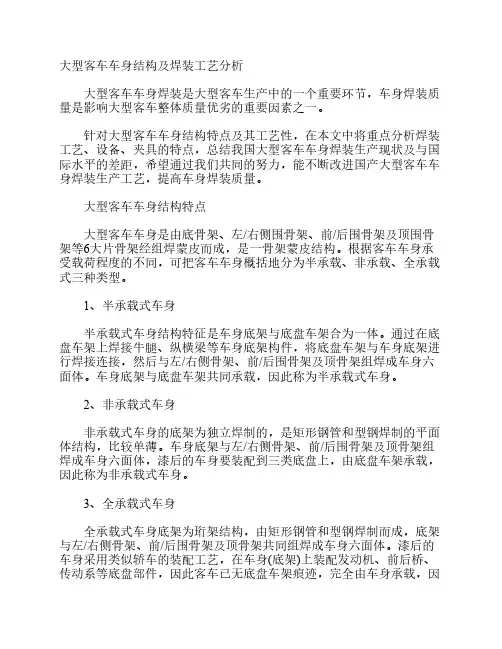

大型客车车身结构及焊装工艺分析 大型客车车身焊装是大型客车生产中的一个重要环节，车身焊装质量是影响大型客车整体质量优劣的重要因素之一。
针对大型客车车身结构特点及其工艺性，在本文中将重点分析焊装工艺、设备、夹具的特点，总结我国大型客车车身焊装生产现状及与国际水平的差距，希望通过我们共同的努力，能不断改进国产大型客车车身焊装生产工艺，提高车身焊装质量。
大型客车车身结构特点 大型客车车身是由底骨架、左/右侧围骨架、前/后围骨架及顶围骨架等6大片骨架经组焊蒙皮而成，是一骨架蒙皮结构。
根据客车车身承受载荷程度的不同，可把客车车身概括地分为半承载、非承载、全承载式三种类型。
1、半承载式车身 半承载式车身结构特征是车身底架与底盘车架合为一体。
通过在底盘车架上焊接牛腿、纵横梁等车身底架构件，将底盘车架与车身底架进行焊接连接，然后与左/右侧骨架、前/后围骨架及顶骨架组焊成车身六面体。
车身底架与底盘车架共同承载，因此称为半承载式车身。
2、非承载式车身 非承载式车身的底架为独立焊制的，是矩形钢管和型钢焊制的平面体结构，比较单薄。
车身底架与左/右侧骨架、前/后围骨架及顶骨架组焊成车身六面体，漆后的车身要装配到三类底盘上，由底盘车架承载，因此称为非承载式车身。
3、全承载式车身 全承载式车身底架为珩架结构，由矩形钢管和型钢焊制而成，底架与左/右侧骨架、前/后围骨架及顶骨架共同组焊成车身六面体。
漆后的车身采用类似轿车的装配工艺，在车身(底架)上装配发动机、前后桥、传动系等底盘部件，因此客车已无底盘车架痕迹，完全由车身承载，因此称为承载式车身。
三种结构车身的焊装工艺性 1、半承载式车身 半承载式车身是在三类底盘上焊制的，生产中底盘自始至终要经过生产的各个环节，因此在焊装生产中也产生一些工艺问题。
如：由于底盘大大增加了车身质量，使车身在焊装线工序运输中不灵便，人工推运困难，往往需要增加机械化输送机构；此外，由于车身六面体合焊时需要在合装设备中定位底盘，为此合装设备需要设计底盘举升机构用于底盘二次定位，因此增加了合装设备造价。
完整版汽车车身结构分类
完整版汽车车身结构分类汽车车身结构是指汽车的主体部分，包括车门、车窗、车顶、车尾等组成部分。
根据车身结构的不同，汽车可以分为几种不同类型。
1.刚性车身结构：刚性车身结构是最常见的一种车身结构，也是传统车身结构的一种。
刚性车身结构由一系列金属板材焊接或螺栓连接而成，具有很好的刚性和承载能力。
刚性车身结构的优点是安全性高、耐用性强，但制造和修复成本较高。
2.深抽空车身结构：深抽空车身结构是指通过在车身结构上切割出一定形状的凹陷部分来减轻车身重量的结构类型。
通过减轻车身重量，可以提高汽车的燃油经济性和操控性能。
深抽空车身结构常用于一些高性能跑车和赛车中。
3.空心底盘车身结构：空心底盘车身结构是指在车身结构内部采用一定形状的结构件，以减轻车身重量和改善车辆的稳定性和操控性能。
空心底盘车身结构多用于跑车和越野车等特种车辆中。
4.承载式车身结构：承载式车身结构是指将车身作为车辆的主要承载结构的一种结构类型。
承载式车身结构可以使车身更为紧凑，提高整车的刚性和稳定性。
承载式车身结构广泛应用于轿车和SUV等车型中。
5.悬置式车身结构：悬置式车身结构是指将车身结构悬挂在底盘结构上，通过悬挂系统来承载车身的一种结构类型。
悬置式车身结构可以提高汽车的乘坐舒适性和操控性能，常用于高端轿车和豪华车中。
6.自承载式车身结构：自承载式车身结构是指将车身作为整体承载车辆荷载的一种结构类型。
自承载式车身结构可以减少车身部件的数量，提高整车的刚性和安全性。
自承载式车身结构常用于小型轿车和紧凑型SUV 等车型中。
7.空气动力学车身结构：空气动力学车身结构是指通过优化车身的外形来减少空气阻力的一种结构类型。
空气动力学车身结构可以降低汽车的风阻系数，提高燃油经济性和行驶稳定性。
空气动力学车身结构常用于赛车和高性能跑车中。
以上是汽车车身结构的一些常见分类。
随着技术的不断发展和创新，车身结构也在不断进化和改进，以满足不同车型和市场的需求。
汽车生产的总装工艺简介
汽车生产的总装工艺简介汽车的总装工艺是指在整个汽车生产过程的最后阶段，将车身部件、发动机、底盘、电气设备等各个部门制作的零部件有序地组装成一辆完整的汽车的过程。
通过总装工艺，车辆的各个部件能够被正确地组装在一起，最终形成完全符合设计要求的汽车。
下面，我将详细介绍汽车的总装工艺。
总装工艺主要分为以下几个环节：车身焊接、涂装、车身总陈设、发动机总陈设、动力传动装置总陈设、车身电器装置总陈设、内饰装配、车辆检测与试验、最终调试与包装等。
首先是车身焊接环节。
在这一阶段，汽车的车身零部件通过焊接工艺被组合在一起，形成一个车身的基本骨架结构。
车身焊接主要采用自动焊工艺，其中包括点焊、焊接接头、横梁焊接等。
通过精确的焊接工艺，保证车身骨架的稳定性和刚性。
接下来是涂装环节。
在涂装工艺中，汽车的外表面被喷涂上底漆、面漆等涂料，以增加车身的外观美观度和防止外部环境对车身的侵蚀。
涂装过程包括喷涂准备、底漆喷涂、面漆喷涂、烘干、抛光等步骤。
同时，涂装过程也要确保涂料的均匀性和附着力，以及各种特殊材料的正确涂装位置。
然后是车身总陈设环节。
车身总陈设是将车身焊接完成后，通过安装前、后挡风玻璃、车门、车窗、行李厢盖等外观部件，使车身外观更加完整。
在这一环节中，需要细致地安装和调整各种零部件，确保它们符合设计要求和装配质量，同时也要保证外观件与车身的配合。
车身总陈设不仅要达到功能性的要求，还要考虑车辆的美观度和节省工时。
接下来是发动机总陈设环节。
发动机总陈设是将发动机安装在车辆的发动机舱内并与车身及动力传动装置等部件正确连接的工序。
在这一环节中，需要精确地安装发动机和相关附件，如进气系统、排气系统、冷却系统等，保证发动机的稳定性和工作效能。
同时，要进行细致的配线和布线工作，确保发动机与车身电器系统的良好连接。
接下来是动力传动装置总陈设环节。
动力传动装置总陈设是将发动机的动力传递到车辆的驱动轴上，通过传动系统使车辆具有动力输出能力的过程。
车身制造四大工艺定义及特点
车身制造四大工艺定义及特点：§在汽车制造业中,冲压、焊装、涂装、总装合为四大核心技术即四大工艺;从结构上看,轿车属于无骨架车身,它的生产工艺流程大致为：焊装工艺：冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成;在汽车车身制造中应用最广的是点焊,焊接的好坏直接影响了车身的强度;汽车车身是由薄板构成的结构件,冲压成形后的板料通过装配和焊接形成车身壳体白车身,所以装焊是车身成形的关键;装焊工艺是车身制造工艺的主要部分;汽车车身壳体是一个复杂的结构件,它是由百余种、甚至数百种例如轿车薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的;由于车身冲压件的材料大都是具有良好焊接性能的低碳钢,所以焊接是现代车身制造中应用最广泛的联结方式;焊装工艺点焊：通过导电,电阻加热,金属熔合;点焊的过程：预压-焊接-保压-休止;点焊相关工艺参数：电流／电压／电极压力／焊接时间／电极直径等;点焊设备：固定式点焊机,移动式点焊机,包括：供电系统变压器和二次回路、焊具部分机臂、电极夹持器、电极、加压机构气压、液压等、冷却系统、机体等;CO2气体保护焊接：一种熔化极气体保护电弧焊接法,利用焊丝与工件间产生的电弧来熔化金属,由CO2作为气体保护气,并采用光焊丝填充;焊接工艺参数：电源极性／焊丝直径／电弧电压／焊接电流／气体流量／焊接速度／焊丝伸出长度／直流回路电感等;§车身主体：主要由车前钣金、前围零件、地板总成、左/右侧围总成、后围总成、行李舱搁板总成和顶盖总成等零部件焊装而成§汽车车身部件焊接系列夹具§定位与夹紧,装配焊接三过程,一定位,二夹紧,三点固§定位是通过定位基准与夹具上的定位元件相接触而实现,定位元件有：挡铁,定位销,支承板,样板§夹紧：有力,稳定,避免焊接运动干涉涂装工艺§涂装有两个重要作用,第一车防腐蚀,第二增加美观;涂装工艺过程比较复杂,技术要求比较高;主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工艺等,整个过程需要大量的化学试剂处理和精细的工艺参数控制,对油漆材料以及各项加工设备的要求都很高,因此涂装工艺一般都是各公司的技术秘密;概述汽车车身的涂装质量要求最高,要长期在各种气候条件下使用而不发生漆膜劣化和锈蚀,还要能维持其光泽、色彩和美观;典型的轿车车身涂装工艺是电泳底漆、中涂、面漆3C3B3Coat3Bake体系;在电泳底漆与中涂之间有焊缝密封和底板防护涂层的喷涂,以保证车身的密封、降噪声和防锈,面漆后涂内腔防锈蜡;§表面涂层属于一级装饰精度,具有美丽的外观,光亮如镜或光滑的表面,无细微的杂质、擦伤、裂纹、起皱、起泡及肉眼可见的缺陷,并应有足够的机械强度;底面涂层属于优良保护层,应有优良的防锈性和防腐蚀性,很强的附着力；局部或全部刮涂附着力好、机械强度高的腻子,使用数年也不会出现锈蚀或脱落等现象;§总装工艺总装就是将车身发动机变速器仪表板车灯车门等构成整辆车的各零件装配起来生产出整车的过程;一、冲压车间的设备：单点单动机械压力机、闭式双点单动机械压力机、闭式四点单动机械压力机、闭式单点双动拉伸压力机、闭式双点双动拉伸压力机、闭式四点双动拉伸压力机、三座标闭式多工位压力机、大公称力的数控液压机、各种冷挤压机及多工位冷挤压机等锻压设备;钢板清洗涂油机、垛料翻转机、数控液压转塔冲床;二、焊装车间：单面双点点焊机、点焊机、点熔接机、二氧化碳保护焊机、硅整流弧焊机、硅镇流电焊机、气动X形悬挂焊机、直流弧焊机、压装机、自动校直点定机、机械手、传送线、CO2焊机、液压站、龙门框架合装设备、电热涨拉设备、等离子切割机、微电脑焊接控制焊机、进口数字式水平仪;发动机装配线专用设备：清洗机、打号机、总成装配输送线、单层自由辊道、双层柔性机动滚道托盘、缸体缸盖输送车、升降机、翻转机、涂胶机、组合式螺栓拧紧机、轴承外环振动压装机、油封压装机、间隙测量机、导向拧紧装置、发动机密封性能检验机、活塞加热机、总成综合性能试验台、扭矩校准仪、气动扳手、装配线计算机控制系统、吊装式LED大屏幕显示装置、单轴气动定扭矩扳手;变速箱装配线专用设备：变速器箱体打号机、总成装配输送线、涂胶机、组合式螺栓拧紧机、变速器轴承外环振动压装机、左油封压装机、变速器间隙测量机、导向拧紧装置、变速器密封性能检验机、变速器润滑油循环系统、总成综合性能试验台、变速器右箱体六头组合压装机、差速器间隙测量机、差速器轴承压装机双压头、变速器中间轴轴承压装机、变速器中间轴轴承压装机、变速器输入轴压装机、变速器主轴压装机、变速器输入轴油封及排气塞压装机双压头、变速器油封压装机、变速器离合器拨叉轴气动压装机、变速器换挡拨叉轴气动压销机、叉轴气动压销机、清洗机、变速器换挡轴气动压销机、扭矩校准仪、气动扳手、装配线计算机控制系统、辊道输送线、翻转机、单轴气动定扭矩扳手、电动单梁悬挂起重机;三、涂装车间：前处理设备、烘干固化设备、电泳设备、静电设备、喷枪、喷涂机、纯水设备、喷漆室、烘箱、阀门、防静电、燃烧器、抛丸机、高粘度喷涂机、高压清洗机、鼓风干燥箱;四、总装车间：带剪式升降机的地面平台式输送系统、旋转台、地面穿梭机、下行升降机、悬挂电气单轨系统、底盘结合系统、链式输送系统、地面平台交叉传递输送系统、铭牌制作机、底盘打号机、涂胶机、防冻液加注机、四轮定位仪、前照灯检测仪、转毂试验台、怠速排放分析仪、四柱液压整车举升机及空调加注机;。
DPCA白车身制造技术简介
DPCA白车身制造技术简介技术中心林平•课题意图：意•1、让新员工了解白车身构成•2、让新员工了解项目的技术思路•3、让新员工了解焊装的通用技术一、白车身制造构成•众所周知，白车身通过油漆后再组装各种众所周知白车身通过油漆后再组装各种装饰件和发动机等，即为整车。
但是白车身是如何组装的？它由那些件组成呢？身是如何组装的它些件组成•轿车制造由冲压、焊装、油漆、总装4大车间完成，而白车身即由焊装工艺进行工业化开发一、白车身制造构成四门+2盖翼子板车身制造流程•车型规划：车划首先我们需要将车身零件制作成分总成，然后再进行地板及车身的拼装。
为此我们规划了各种生产线来进行车身制造。
划了各种生产线来进行车身制造一般地有：前端线、后端线、侧围线、车身线、车门线、机罩行李箱线、调整线车身分7大块一、白车身制造构成四门+2盖翼子板车身1.重要装配线：调整线•调整线主要把焊接车身、四门两盖和前翼子板进行组装，形成焊装白车身，并最终发往油漆车间•技术特点：频繁使用各种力矩打紧工具，车身外观检查和翻修、装配间隙面差调整翻修装配间隙面差调整•专业词汇：专业焊接车身：关键开启件：左右车门+机罩+后行李箱（或后背门）下图是调整线的装配示意图，装配顺序依次是4门、翼子板、机罩，行李箱般可以灵活安排这样装备主要是有利于、机罩，行李箱一般可以灵活安排。
这样装备主要是有利于车身尺寸的有序控制和调整。
顺序：后门-前门-翼子板-机罩（翼子板机罩的装配顺序会导致安装样架大小的区别）带后翼子板的车身样架有标准结构W23、tx3不带后翼子还在总结返修、装配、再返修输送（步进式、随动式）、气动工具零平面2.车身线车身线是焊装最重要的生产线，它需要完成将地板、侧围、顶盖等相关分总成的成型、拼装焊接，并保证足够的装配精度关分总成的成型拼装焊接并保证足够的装配精度技术特点：成形工位集中，自动化率高。
关键工序：车身成形定位机、顶盖合装工位、后续焊自动化、柔性化、规划的可前展性、对外接口（地板、侧围等怎么来）车身成型工艺爆炸图3.地板线•地板线是汽车白车身焊装的最重要的生产装备线，其主要功能是地板主要结构件如：前端、后端、前围和内纵梁等的拼装成型焊接；生产线特点是，自动化程度高，梁等的拼装成型焊接生产线特点是自动化程度高装备复杂，造价昂贵；需要注意地板并非底盘地板是指焊接结构件底盘•需要注意：地板并非底盘，地板是指焊接结构件，底盘是指发动机、变速箱、悬挂、动力传递系构成的行驶系统。
汽车制造四大工艺
汽车制造四大工艺随着科学的发展和社会的进步，我国汽车工业从无到有，从小到大，发展成为一个完整的工业体系。
从20世纪50年代初到20 世纪80年代中期，主要生产卡车，到20世纪80年代末才开始生产轿车，轿车工业的真正发展只有二十多年的时间，因此汽车制造技术一直是我国汽车工业中的最薄弱的环节。
为提高我国汽车工业的水平和满足日益增长的人们物质生活需要，应重视汽车制造技术的研究和发展。
而汽车制造的核心就是四大工艺，所以汽车厂家想要发展，就得先把汽车制造四大工艺技术水平提高，才能在市场上有竞争力。
汽车车身制造技术主要包括四大工艺：冲压、焊接、涂装、总装。
冲压是汽车制造工艺中十分重要的一个环节，因为它不仅决定了车身的质量，同时焊接的质量也在很大程度上取决于冲压件的情况。
冲压最重要的是保证质量和精度。
需要放置材料的回弹和开裂。
车身的冲压一般包括制作内覆盖件和外覆盖件。
目前我国整车厂的制作内覆盖件的模具一般由自己完成。
而制作外覆盖件的模具，国内不少整车厂主要外包给国外。
当前，国内的自主品牌整车厂基本都使用点焊作为焊接工艺。
在合资企业，点焊也占了焊接工艺约80%的工作量。
涂装、总装也基本上达到了先进水平，但比起北美和西欧来说，我国的工艺水平还是需要大幅提高。
四大工艺1. 冲压工艺：冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺寸和性能的零件（冲压件）。
2. 焊接工艺：冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。
在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。
3. 涂装工艺：涂装有两个作用，第一、车防腐蚀，第二、增加美观。
涂装工艺过程比较复杂，技术要求比较高。
主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工艺等，整个过程需要大量化学试剂处理和精细的工艺参数控制，对油漆材料以及各项加工设备的要求都很高。
汽车机械制造中的车身制造工艺
汽车机械制造中的车身制造工艺在汽车制造的过程中，车身制造是其中一个重要的环节。
汽车的外观设计和车身结构直接影响着汽车的外观美观、结构强度以及安全性能。
为了满足市场需求和提高车辆的性能，汽车制造商们不断创新车身制造工艺，下面我们将介绍一些在汽车机械制造中常见的车身制造工艺。
1. 压铸工艺压铸工艺是一种常用的金属制造工艺，适用于制造汽车车身中的一些零部件。
这种工艺通过将金属加热至液态，然后将其注入预先制作好的模具中，使得模具内部形成所需的零部件形状。
经过冷却和固化，零部件形成后可以具备较高的强度和精确的尺寸。
压铸工艺可以用于制造车身的铝合金零部件，例如发动机罩、车门等。
2. 冲压工艺冲压工艺是常用的车身制造工艺之一，它主要用于制造车身板件和车身组件。
冲压工艺通过在金属板材上施加高压力，使其发生塑性变形以形成所需的零部件形状。
这种工艺具有生产效率高、成本相对较低的优点。
在车身制造中，冲压工艺可以用于制造车门、车顶、引擎盖等零部件。
3. 焊接工艺焊接是汽车车身制造过程中非常重要的工艺。
汽车车身通常由多个零部件组成，这些零部件需要通过焊接技术进行连接。
常见的焊接工艺包括点焊、氩弧焊、激光焊等。
这些焊接工艺可以用于连接钢材、铝材等不同材质的零部件。
通过焊接技术，汽车的车身可以实现结构刚性和强度的要求。
4. 铆接工艺铆接工艺是一种常用的连接技术，在汽车车身制造中广泛应用。
铆接是通过在要连接的零部件之间使用铆钉，通过对铆钉施加力量以拉紧零部件并形成连接。
铆接工艺可以用于连接薄板、复杂形状的零部件，例如车厢和车架的连接。
这种连接方式可以提供良好的强度和可靠性，也方便后续的拆卸和维修。
5. 粘接工艺粘接工艺是一种采用粘接剂将车身零部件连接在一起的工艺。
这种工艺可以在不破坏材料表面的情况下实现零部件的连接。
粘接工艺具有连接面广泛、连接强度高、吸音性好等优点。
在汽车制造中，粘接工艺常用于连接玻璃、塑料件以及车身板件等，确保车身的整体性和美观性。
车门的工艺
车门的工艺车门是汽车的重要组成部分，对于车辆的安全性和整体外观起着至关重要的作用。
车门的工艺一直以来都是汽车制造过程中非常重要的环节之一。
下面将详细介绍车门的工艺。
首先，车门的制作材料是车身钣金件。
车门的外壳通常采用汽车钢板制作，这种材料具有较高的强度和刚性，可以有效保护车内的乘客。
车门骨架则以高强度钢板或铝合金制成，以确保车门的整体强度和刚性。
车门的制作过程主要包括冲压、折弯、焊接、涂装和总装等环节。
首先，通过冲压工艺将钢板冲压成所需的车门外形。
然后，通过折弯工艺将冲压件折弯成符合车身曲线的形状。
接下来，通过焊接工艺将车门骨架和外壳焊接在一起，以确保车门的整体结构稳定。
然后，进行车门的涂装工艺，包括底漆、面漆和清漆等涂层，以保护车门表面免受外界腐蚀和划伤。
最后，进行总装工艺，将车门安装在车身上，并与其他零部件进行连接，以确保车门的开启和关闭功能正常。
在车门的工艺中，焊接是一个非常重要的环节。
车门的焊接工艺主要分为点焊和激光焊两种方式。
点焊是通过电流将车门骨架和外壳连接起来，可以确保焊缝的牢固度和密封性。
激光焊则是通过激光束将车门的零部件进行熔接，具有焊接速度快、焊缝质量好的特点。
此外，在车门的工艺中还需要考虑开启和关闭的功能。
车门的开启和关闭主要依靠铰链和锁具。
铰链使车门可以在一定角度范围内开启和关闭，同时可以保持车门的稳定性和密封性。
锁具用于固定车门，并确保车门在关闭时的安全性和密封性。
车门工艺还需要考虑车门的防护性能。
为了提高车门的碰撞安全性，车门上通常会安装补强件和防撞梁。
补强件位于车门内部，可以有效分散碰撞时产生的冲击力，减少车内乘客的伤害。
防撞梁则位于车门的前后部位，用于吸收车辆侧面碰撞时的能量，起到保护车内乘客和车身的作用。
总之，车门的工艺是汽车制造中不可忽视的一环。
通过冲压、折弯、焊接、涂装和总装等多个工艺环节，可以制造出坚固、耐用、外观优美的车门。
与此同时，车门工艺还需要考虑开启和关闭的功能、防护性能等方面，以保证车门的安全性和使用性能。
商用车车身主模型的工艺设计与制造
随着 中 国加入 ＷＴ Ｏ，汽 车 产业 融入 国 际市场 ， 国 内汽车市 场竞 争 日趋 激烈 。汽 车产 品研发 周期 缩
１ 主 模 型 的分 类 及 用 途
１１ 主模 型分类 ． 通常 主模 型按车 身件 在车 身上所 处 的位 置 分为
３类 ：
短 ， 型频 次加 密。 身主模 型制 作是 车身开 发过 程 改 车
ＸＩ ｎ ｇ， ＮＧ ｏ ｂ ｏ Ｅ Ｈａ ＤＩ Ｇｕ － ａ
（ ｎ ｆｎ ｏ Ｄｏ ｇｅ ｇＣ ｍｍｅｃａ ｈｃｅＴ ｃ ｎｃ ｌＣ ｎｅ ｆＤ Ｌ，ｈｙ ｎ４ ２ ０ Ｃ ｉａ ｒｉｌ Ｖｅ ｉｌ ｅ ｈ ｉａ ｅ ｔｒｏ Ｆ Ｓ ｉａ ４ ０ １， ｈｎ ）
Ａｂ ｔａ ｔ Ｃ ｍｂｎ ｄｗｉ ｅｅ ａ ｌ ｔｉ ｐ ｐ ｒ ｎｒｄ ｃｓｔｅｃａｓｆ ａｉｎ ａ ｄｕ ｅｏ ａ ｓｅ ｄ ｌｄ ｓｒ ｉｇｔｅ ｓｒ ｃ ： ｏ ｉｅ ｔ ｔ ｘ ｍｐｅ， ｓ ａ ｅ ｔｏ ｕ ｅ ｈ ｌｓｉ ｃ ｔ ｎ ｓ ｆｃ ｂｍａｔｒｍｏ ｅ ，ｅｃｉ ｎ ｈ ｈｈ ｈ ｉ ｉ ｏ ｂ
商用车车身主 模型的 工艺设 计与制 谢 红， 宝 造／ 丁国
ｄ ｉ ．９ ９ｊｓ ｎ１ ０ － ５ ０２ １ 。１０ ｏ：０３ ６ ／ｉ ．０ ５ ２ ５ ．０ ０ ．１ ｌ ．ｓ ２ ４
工 艺 －村 ； Ｉ ； ｉ Ｉ
罄 锻 匈 翎 魍
谢 红 ， 国宝 丁
（ 风汽 车 有 限 公 司 东 风 商 用 车 技 术 中 心 ， 东 十堰 ４ ２ ０ １ ４０１
中必 不可 少的 关键 环 节。车 身主模 型 可使造 型及 车 身结 构设计 人 员在初期 设计 阶段 ，就 能对 车身 的外 观 和 内饰造 型进 行直观 的审视 ，并对结 构和 工艺 性
车身设计重要知识点总结
车身设计重要知识点总结一、设计原则1、空气动力学原理：车身设计中的一个重要方面就是空气动力学，它涉及到车身的气流分析、气动风洞试验以及降低风阻的设计等方面。
这些知识点对于汽车的燃油经济性和性能有着重要的影响。
2、结构设计原则：车身的结构设计是非常重要的，它直接关系到了车身的强度、稳定性和安全性。
因此，在车身设计中需要考虑到各种受力情况，以及选用合适的材料和结构形式。
3、美学原则：车身设计中的美学原则是至关重要的，因为一个好的外形设计可以提高车辆的吸引力和辨识度。
因此，在车身设计中需要注重对比度、曲线美学和比例等方面的设计原则。
4、人机工程学原则：车身设计需要考虑到人机工程学，以保证驾驶员的舒适性和便利性。
这包括对座椅、操纵件和仪表板等方面的设计。
二、设计流程1、概念设计：车身设计的第一步是概念设计，这包括对外形、尺寸和结构等方面的初步设想。
在这一阶段需要考虑到市场需求和设计趋势。
2、方案设计：在概念设计确定后，需要进行方案设计阶段，这包括对车身线条、面板和细节设计的深入研究和反复修改。
3、模型制作：设计师需要根据方案设计来制作车身模型，以便进行视觉和实物检验。
4、评估和修改：制作车身模型后，需要进行评估和修改，以保证车身设计符合产品要求。
5、工程设计：在车身设计确定后，需要进行工程设计，这包括对车身结构和材料等方面的细节设计。
6、工艺设计：最后需要进行工艺设计，以保证车身设计的可生产性和可维护性。
三、材料选择1、钢材：钢材是汽车车身中最主要的材料之一，它的强度和成型性能都比较好，而且成本较低。
2、铝合金：铝合金是轻量化材料的首选，它的密度比钢材小，但强度却很高，而且具有优异的耐腐蚀性和成型性能。
3、碳纤维复合材料：碳纤维复合材料是新型的轻量化材料，它具有密度小、强度高和刚性好的特点，但成本较高。
4、塑料材料：塑料材料适用于车身零部件的生产，它具有成型性好、重量轻和耐腐蚀性强的特点。
四、制造工艺1、冲压成型：冲压是车身成形中常用的工艺，它可以有效地提高产能和成本效益，而且成形精度较高。
