判断电路故障的五种方法(学生版)
电路故障检查的常用方法
电路故障检查的常用方法电路故障检查的常用方法引言：电路故障是电子设备常见的问题之一，它会导致设备无法正常工作，从而影响我们的日常生活。
为了排除故障，需要采用一系列的检查方法和技巧。
本文将介绍一些常用的电路故障检查方法，帮助我们快速准确地找到问题所在，并及时修复。
一、检查电源供应是否正常：1. 检查电源线是否插紧：有时候电源线会因为长时间使用而松脱，导致设备无法正常供电。
检查一下电源线是否插紧，并且确保插头与插座之间没有松动。
2. 测试电源输出电压：用万用表或电压表测量电源输出的电压，确保其在设备要求的电压范围内。
如果输出电压低于或高于正常范围，可能是电源故障引起的。
二、检查连接线路是否正常：1. 检查连接线是否完好：检查连接电路和设备之间的线缆是否损坏、断开或插头松动。
特别注意接地线是否连接稳固，确保设备能够正常接受和传输信号。
2. 测试连接线路的连通性：使用万用表或线路测试仪，测试连接线路是否有断路或短路现象。
如果检测到接线有问题，需要重新连接或更换线路。
三、检查元器件是否正常：1. 检查元器件的外观：仔细检查电路板上的元器件，看是否有明显的物理损坏或烧焦痕迹。
如果发现有问题的元器件，需要及时更换。
2. 测量元器件的参数：使用万用表或测试仪器，测量电路中各个元器件的电阻、电容、电感等参数。
比较测量结果与正常值的差异，找出故障元器件。
四、检查电路板是否正常：1. 目视检查电路板表面：认真检查电路板上的焊点是否焊接良好，是否有焊接错误的地方。
检查电路板表面是否有氧化、腐蚀或积尘现象。
2. 使用测试仪器检测电路板：a. 使用电表测量电路板上的连通性，确保电路路径正确无误。
b. 使用示波器检测电路板上的信号波形，分析信号是否正常。
c. 使用热成像仪等热量检测仪器，检查电路板是否有热点或过热现象。
五、检查软件和设置问题：1. 检查设备的软件设置：确保设备的软件设置正确，没有被意外更改或重置。
检查设备的参数设定、开关设置以及相关的软件程序设置。
判断电路故障的五种方法
判断电路故障的五种方法哎呀，这电路出了问题可咋整啊？别着急，我这就来给你支招，让你轻松判断电路故障的五种方法！我们来说说第一种方法：看一看，闻一闻。
这个方法可简单了，就是检查电路有没有烧焦的味道，看看有没有短路的现象。
如果你闻到了一股糊味，那可就得小心了，可能是电路出了问题。
这个方法并不适用于所有情况，但是有时候还是能起到一定的作用的。
接下来，我们来说说第二种方法：摸一摸，摇一摇。
这个方法主要是用来检查电路是否有松动的地方。
你可以用手轻轻摸一下电路的接线处，看看有没有松动的感觉。
如果有的话，那就说明可能是因为接触不良导致的故障。
至于摇一摇的方法，其实就是在通电的情况下，用手来回晃动电路，看看有没有异常的声音。
如果有的话，那就说明可能是因为元器件松动或者损坏导致的故障。
第三种方法：测一测，试一试。
这个方法主要是用来检查电路的电压、电流等参数是否正常。
你可以用万用表来测量一下电路的电压、电流等参数，看看是否在正常范围内。
如果不在正常范围内，那就说明可能是因为电路出现了故障。
这个方法需要一定的电子基础知识，不过只要你稍微学一下，就能轻松掌握了。
第四种方法：换一换，调一调。
这个方法主要是用来检查电路中的元器件是否损坏或者老化。
你可以尝试更换一下电路中的元器件，看看是否能够解决问题。
你还可以尝试调整一下电路的连接方式，看看是否能够解决问题。
这个方法需要一定的动手能力，但是只要你肯下功夫，就能轻松解决问题。
我们来说说第五种方法：请一请专业人士。
这个方法主要是在前面四种方法都无法解决问题的时候使用的。
如果你对电子知识不是很了解，那么最好还是请一位专业人士来帮忙解决吧。
他们有丰富的经验和专业的知识，能够快速找到问题的所在，并且给出有效的解决方案。
判断电路故障的方法有很多种，但是最重要的是要勇于尝试和不断学习。
只有这样，你才能成为一个真正的电子达人！。
判断电路故障的五种方法
判断电路故障的五种方法作为现代人，我们都十分依赖电器设备，但是随着使用年限的增加或者其他原因，电器设备往往也会出现各种故障，而判断电路故障是我们必须要学会的技能。
接下来，我将为大家介绍五种常见的判断电路故障的方法。
方法一：使用万用表进行电路测试万用表是一种多功能电器测试仪器，通过万用表可以快速地检测电器的各种参数，如电阻、电压、电流等。
因此，使用万用表可以快速进行电路简单故障的检测。
在使用万用表测试电路时，需要先将万用表选择到合适的测试模式，然后依次测量电路的各个部分，例如电源、开关、灯泡等，通过观察测试结果可以初步判断故障出现的位置。
方法二：通过短路检测判断故障位置当电路出现短路时，通常会发生过载保护或自动断电等现象，这时可以通过短路检测的方法来判断故障位置。
为了进行短路检测，需要拆开电路中的每个元器件，并依次进行测量，以确认到底哪个元器件出现了短路现象。
常见的短路检测方法包括使用可靠的电路测试仪进行测量，或者使用极性测试仪进行测试。
方法三：按照故障类型进行分类在日常使用过程中，电路故障种类繁多，我们可以根据故障类型进行分类。
例如：电路中断、电路短路、电路中继、元器件老化等问题，我们可以针对不同的故障类型采取不同的应对方法。
当遇到电路问题时，我们应当仔细观察故障的表现形式，并根据经验判断故障类型，然后采取相应的解决方法来解决问题。
方法四：通过电路的外观检查故障在判断电路故障时，电路的外观也是一个很重要的检查点。
当检测电路时，我们需要注意电线的颜色、线路的连接状态，是否有烧损等现象。
通常来讲，线路连接部分外露或未固定也会成为电路故障的原因之一。
因此，如果出现线路连接部分存在问题，我们可以通过拆下来后加以修复、替换等方式来解决问题。
方法五：使用专业的电器故障诊断仪器如果我们需要更加精确地判断电器故障，建议使用专业的电器故障诊断仪器。
这些仪器的检测性能和精度都较高，能够针对电器故障进行全面、深入的检测和分析。

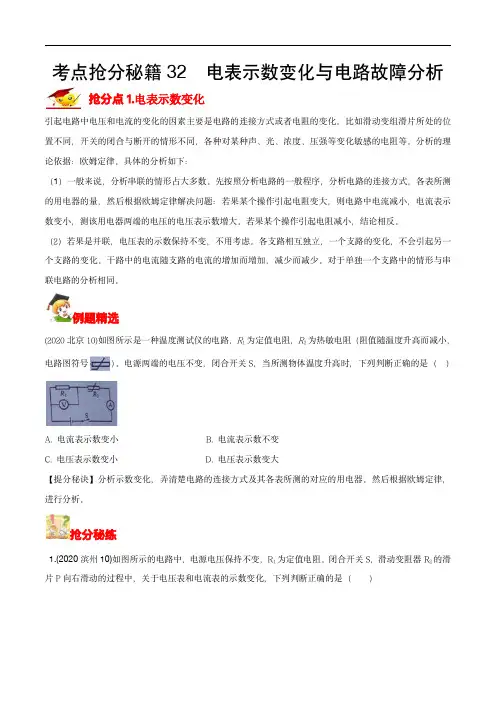

中考物理：电表示数与电路故障分析(学生版)
考点抢分秘籍32电表示数变化与电路故障分析抢分点1.电表示数变化引起电路中电压和电流的变化的因素主要是电路的连接方式或者电阻的变化。
比如滑动变组滑片所处的位置不同，开关的闭合与断开的情形不同，各种对某种声、光、浓度、压强等变化敏感的电阻等。
分析的理论依据：欧姆定律。
具体的分析如下：（1）一般来说，分析串联的情形占大多数。
先按照分析电路的一般程序，分析电路的连接方式，各表所测的用电器的量，然后根据欧姆定律解决问题：若果某个操作引起电阻变大，则电路中电流减小，电流表示数变小，测该用电器两端的电压的电压表示数增大。
若果某个操作引起电阻减小，结论相反。
（2）若果是并联，电压表的示数保持不变，不用考虑。
各支路相互独立，一个支路的变化，不会引起另一个支路的变化。
干路中的电流随支路的电流的增加而增加，减少而减少。
对于单独一个支路中的情形与串联电路的分析相同。
例题精选(2020北京10)如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。
电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A.电流表示数变小B.电流表示数不变C.电压表示数变小D.电压表示数变大【提分秘诀】分析示数变化，弄清楚电路的连接方式及其各表所测的对应的用电器。
然后根据欧姆定律，进行分析。
抢分秘练1.(2020滨州10)如图所示的电路中，电源电压保持不变，R1为定值电阻。
闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（）A.电压表示数变小，电流表示数变大B.电压表示数不变，电流表示数变小C.电压表示数变大，电流表示数不变D.电压表示数变大，电流表示数变小2.(2020达州8)如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。
闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是（）A.电压表示数变大，电流表A1变小B.电压表示数不变，电流表A2示数变大C.电压表示数与电流表A2示数的比值变大D.电流表A2、A1示数之差与电压表示数的乘积变小3.(2020江西14)如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（）A.A示数变小，V示数变大B.A示数变小，V示数不变C.A示数变大，V示数变小D.A示数变大，V示数不变4.（2020·雅安市）如图所示的电路，闭合开关S、S1后，以下说法正确的是（）A.灯L1、L2串联B.电流表A1和A2示数相等C.断开S1后，电流表A1示数变小D.断开S1后，电流表A2示数变小5.（2019枣庄）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大6.（2019聊城）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小7.(2020甘孜26)如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为__________V；若断开开关，电压表示数将__________（选填“变大”“变小”或“不变”）。

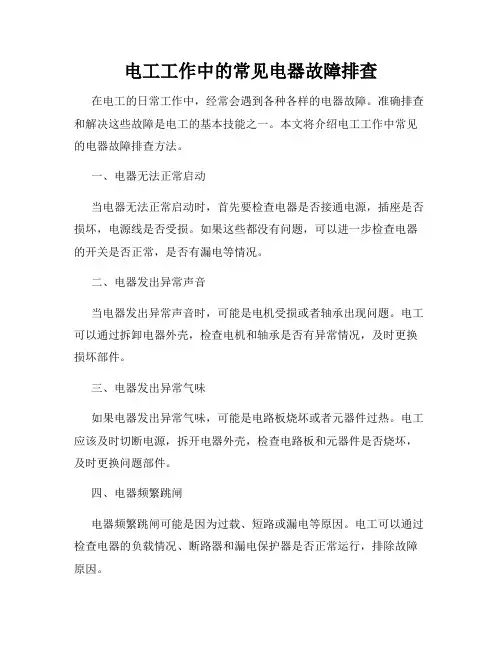

电工工作中的常见电器故障排查
电工工作中的常见电器故障排查在电工的日常工作中，经常会遇到各种各样的电器故障。
准确排查和解决这些故障是电工的基本技能之一。
本文将介绍电工工作中常见的电器故障排查方法。
一、电器无法正常启动
当电器无法正常启动时，首先要检查电器是否接通电源，插座是否损坏，电源线是否受损。
如果这些都没有问题，可以进一步检查电器的开关是否正常，是否有漏电等情况。
二、电器发出异常声音
当电器发出异常声音时，可能是电机受损或者轴承出现问题。
电工可以通过拆卸电器外壳，检查电机和轴承是否有异常情况，及时更换损坏部件。
三、电器发出异常气味
如果电器发出异常气味，可能是电路板烧坏或者元器件过热。
电工应该及时切断电源，拆开电器外壳，检查电路板和元器件是否烧坏，及时更换问题部件。
四、电器频繁跳闸
电器频繁跳闸可能是因为过载、短路或漏电等原因。
电工可以通过检查电器的负载情况、断路器和漏电保护器是否正常运行，排除故障原因。
五、电器工作不稳定
当电器工作不稳定时，可能是电压不稳定或者控制电路出现问题。
电工可以通过使用电压表检测电压稳定性，检查控制电路是否受潮或存在短路等问题，及时解决故障。
六、电器漏电
电器漏电是一种常见的安全隐患，可能会造成电器过热、起火等严重后果。
电工可以通过使用绝缘电阻测试仪检测电器绝缘情况，及时找出漏电原因，消除安全隐患。
总结
在电工工作中，准确排查电器故障是至关重要的。
通过本文介绍的常见故障排查方法，电工可以更快更准确地找出故障原因，保障电器的正常运行和使用安全。
希望本文对广大电工同行有所帮助。
判断电路故障的五种方法(2)
故障原因故障表现小灯泡短路电流表示数偏大，电压表无示数，小灯泡不亮小灯泡断路电压表示数接近电源的电压，电流表无示数，小灯泡不亮滑动变阻器“上上连接”电路中电流不能改变，电压表的示数为电源的电压，灯泡很亮，也可能烧坏灯泡，滑动变阻器失去作用滑动变阻器“下下连接”电路中电流很小，且不能改变，灯泡较暗或不亮，滑动变阻器失去作用电流表和电压表颠倒电压表的示数接近电源电压，灯泡不亮，电流表无示数滑动变阻器断路电压表和电流表都没有示数，小灯泡不亮判断电路故障的五种方法电路故障判断是联系实际的热点问题，也是学业考试（中考）考查的一个热点内容。
电路故障一般分为短路和断路两大类。
分析识别电路故障时，常常要根据电路中出现的各种反常现象（如灯泡不亮，电流表和电压表示数反常等）,分析其发生的各种可能原因，再根据题中给出的其他条件和测试结果等进行综合分析，确定故障。
下面结合例题说明几种识别电路故障的常用方法：一、定义判断法电路出现的故障通常有两种情况：一是断路，即电路在某处断开。
如用电器坏了，或电路连接点接触不良、导线断裂等，断路时电路中无电流。
二是短路，若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流会很大，会损坏电源。
例1如图1所示，闭合开关S时，L1发光而L2不发光，则原因可能是（）A. L i断路B . L i短路C . L2短路D . L2断路'亠“解析闭合开关S时，L i发光，表明电路中有电流，电路是通路。
从上面分析可以得出这是电路中的部分电路短路故障，由“L i发光而L2不亮”可以很快得出L2短路。
答案C二、导线判断法（用一根导线并联在电路的两点间，检查电路故障）导线的电阻等于0,将导线接在电路的两点间，实际是将导线两点间的用电器短路，让电流经过导线形成一条通路。
这可以用来检查用电器损坏，而造成了电路断路的情形。
导线与用电器并联连接，无论用电器正常与否，用电器都不能正常工作。
若电路中原来没有电流，用导线连接某两点时，电路中有电流了，则故障往往是这两点之间发生断路。
串联电路实验中断路故障位置的判断
串联电路实验中断路故障位置的判断老湾中学—张先明初中物理串联电路实验中,学生连接完电路,经检查无误后闭合开关,却发现小灯泡不亮.出现这种故障的原因通常有三种情况:一是电源电压过低;二是短路；三是断路。
若是第一种情况,直接更换电源;若是第二种情况,也就是局部短路，这个故障的位置很容易找到，即不亮的小灯泡被短路。
若是第二种情况,学生就会不知所措,往往把这个接线柱拧一下,把那个小电灯泡更换,结果还是徒劳.原因是学生确定不了断路故障的位置,所以排除不了故障.显然, 初中物理串联电路实验中,判别断路位置是排除断路故障的有效方法.现在,我就初中物理串联电路中断路故障位置的排查方法归纳如下:方法一：排查工具：电压表工具作用：测量断路两端的电压。
断路两端有电压，且等于电源电压。
排查电路图（1）：排查方法：用电压表逐个与小灯泡并联，同时观察电压表的示数。
断路位置：若电压表有示数，则与电压表并联的小灯泡处断路。
方法二：排查工具：电流表图1工具作用：连通断路排查电路图（2）：排查方法：用电流表逐个与小灯泡并联，同时观察电流表的示数。
断路位置：若电流表有示数，则与电流表并联的小灯泡处断路。
方法三：排查工具：小灯泡工具作用：连通断路排查电路图（3）：排查方法：用排查小灯泡逐个与小灯泡并联，同时观察排查小灯泡是否发光。
断路位置：若排查小灯泡发光，则与排查小灯泡并联的小灯泡处断路。
方法四：排查工具：导线工具作用：连通断路排查电路图（4）：排查方法：用导线逐个与小灯泡并联，同时观察小灯泡是否发光。
断路位置：若小灯泡发光，则与导线并联的小灯泡处断路。
2013,9,15于洪湖市老湾中心学校图2图3 图4。
家庭电路故障判断技巧初中
家庭电路故障判断技巧初中
在初中阶段，了解家庭电路故障判断的基本技巧是很有帮助的。
以下是一些建议和技巧：
观察电器设备：如果某个电器设备突然停止工作，首先检查它是否处于正常工作状态，例如插头是否插好，电器设备是否打开，以及是否有明显的损坏迹象。
检查插座：插座可能是电路故障的源头。
确保插头插得紧，没有松动。
也要注意插座本身是否有损坏，如果有，需要及时更换。
使用测试笔：在初中阶段，可以使用简单的电路测试笔。
将测试笔插入插座孔中，如果测试笔发光，说明电源正常。
如果没有发光，可能存在电路故障。
断路器检查：家庭电路中通常安装有断路器。
如果某个区域的电器突然停止工作，检查断路器是否跳闸。
如果是跳闸了，可能是电路过载或者有短路。
查找短路：如果发现电路跳闸，可能是因为电路发生短路。
检查电器设备的线缆，看是否有损坏或者短路的迹象。
修复短路问题后，可以尝试重新接通电源。
注意电线温度：当电线发热或者有异常温度时，可能存在电路故障。
在安全的前提下，轻触电线表面，感受是否有明显的温度升高。
寻找专业帮助：如果初中生在以上方法中无法解决问题，或者涉及到更复杂的电路工作，建议寻求家长或者专业人士的帮助。
电路工作涉及到安全问题，确保在了解基本知识的前提下操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
判断电路故障的五种方法
电路故障判断是联系实际的热点问题，也是中考考查的一个热点内容。
电路故障一般分为短路和断路两大类。
分析识别电路故障时,常常要根据电路中出现的各种反常现象(如灯泡不亮,电流表和电压表示数反常等),分析
其发生的各种可能原因,再根据题中给出的其他条件和测试结果等进行综合分析,确定故障。
下面结合例题说明几种识别电路故障的常用方法：
一、定义判断法
电路出现的故障通常有两种情况：一是断路，即电路在某处断开。
如用电器坏了，或电路连接点接触不良、导线断裂等，断路时电路中无电流。
二是短路，若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流
会很大，会损坏电源。
例1 如图1所示，闭合开关S时，L1发光而L2不发光，则原因可能是（）
A．L1断路 B．L1短路 C．L2短路 D．L2断路
二、导线判断法(用一根导线并联在电路的两点间，检查电路故障)
导线的电阻等于0，将导线接在电路的两点间，实际是将导线两点间的用电器短路，让电流经过导线形成一条通路。
这可以用来检查用电器损坏，而造成了电路断路的情形。
导线与用电器并联连接，无论用电器正常与否，用电器都不能正常工作。
若电路中原来没有电流，用导线连接某两点时，电路中有电流了，则故障往往是这两点之间发生断路。
例2 如图2所示，闭合开关S时，灯泡L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接
触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。
则（）
A.灯L1断路
B.灯L2断路
C.灯L2短路
D.开关S断路
三、电表判断法(通过电表示数的变化，判断电路故障)
电路发生故障，可以用电表判断：
⑴将电流表连接在电路两点间，若电流表有示数，说明电流表连接的两点间存在断路；若电流表无示数，说明电流表连接的两点以外的电路存在断路。
⑵将电压表连接在电路两点间，若电压表有示数，说明电压表连接的两点间以外的电路是通路，电压表连接的两点之间可能存在断路；若电压表无示数，说明电压表连接的两点间以外的电路存在断路或连接的两点间存在短路。
例3 在图3所示的电路中，闭合开关 S 灯 L 不亮，电压表 V 有示数。
已知电路
中各处均接触良好，除灯 L 和电阻 R 外，其余元件均完好。
(1) 请判断该电路中存在的故障可能是
或。
(请将两种可能填写完整)
(2) 为进一步确定故障，小明同学将一个电流表正确串联在电路中，闭合开关 S, 观察电流表的示数情况。
若电流表有示数，说明故障
是；若电流表无示数，说明故障是。
(3) 为进一步确定故障，小华同学将图中的电压表 V 正确并联在灯 L 两端，请判断他能否查找出电路的故障，并说明理由。
例4 如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动。
现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显偏转，则该电路的故障可能是（）
A．从a点经电流表到开关这段电路中出现开路
B．灯泡L1的灯丝断了
图2
C ．灯泡L 2的灯丝断了
D ．电流表和两个灯泡都坏了 四、用测电笔检查电路故障
例5 小明想在家里安装一盏照明灯，图3是他设计的电路，请你帮他在图中的虚线框内填入开关和电灯的符号。
小明请电工师傅正确安装完毕，闭合开关，电灯不亮。
电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为 。
五、用一个能正常发光的灯泡检查家庭电路各支路的故障。
例6 电工师傅常用一只标有“220V 40W ”的灯泡L 0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图7所示。
当只闭合S 、S 1时L 0不亮；当只闭合S 、S 2时，L 0和L 2都呈暗红色；当只闭合S 、S 3时，L 0正常发光。
由此可以判断（ ）
A ．L 1所在的支路短路
B ．L 2所在的支路断路
C ．L 3所在的支路短路
D ．各支路均完好 课内小练：
1．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。
在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其他连接正确无误，这个电路闭合开关后所产生的现象是（ ） A ．电流表有读数，电压表的读数几乎为零 B ．电压表将被烧坏 C ．电压表有读数，电流表的读数几乎为零 D ．电流表将被烧坏
3．小敏连接了如图1所示的电路。
当他闭合开关后，发现两灯都不发光，电流表的指针不动，电压表读数约为3V ，可初步判断电路故障是（ ）
A ．灯L 1断路
B ．灯L 2断路
C ．灯L 1短路
D ．灯L 2短路
4．在图2所示的电路中，闭合开关S ，电路正常工作。
一段时间后灯L 熄灭，一个电表的示数变大，另一个电
表的示数变小。
将两用电器位置互换后再次闭合电键S ，两个电表指针均发生明显偏
转。
若电路中只有一处故障，且只发生在灯L 或电阻R 上，则（ ） A ．灯L 断路 B ．灯L 短路 C ．电阻R 断路
D ．电阻R 短路
5．如图3所示，电源电压为4.5V ，甲、乙灯泡规格相同，当闭合开关S 后，两灯都不亮，经检查各处接触良好，现进一步用电压表去进行检测，下列说法正确的是
（ ）
A ．若U A
B =0，U B
C =4.5V ，说明乙灯的灯丝断了 B ．若U AB =4.5 V ，U BC =0，说明乙灯的灯丝断了 C ．若U AB =0，U AC =4.5V ，说明甲灯的灯丝断了 D
．若U BC =0，U AC =4.5V ，说明乙灯的灯丝断了
L ＋ －
图3
小结
在测量小灯泡电阻的实验中常出现的操作不当或电路故障现象及其原因如。
