7. 多点激振分析概述及在 midas Gen的实现舒哲1. 概要地震波在向四周传播的过程中,不仅有时间上的变化特性,而且存在着明显的空间变化特性。
传统上, 对多数结构进行抗震设计时,都忽略了地震动的空间变化这一特性。
对于平面尺寸较小的建筑物(如通常的工业与民用建筑 ,地震动的空间变化特性影响不大,忽略地震动的空间变化特性是能够满足此类建筑物的抗震设计要求的。
然而,对于跨度很大的结构,由于波列传播波速的有限性、相干性的损失以及局部场地地质的不同等都会导致各支承点的地震激励出现显著差异。
图 7.1 行波效应示意图地震动对于大跨结构的空间效应主要有以下几个方面:1、非均一性效应:地震波从震源传播到两个不同测点时,其传播介质的不均匀性,对于非典型震源, 两个不同测点的地震波可能是从震源的不同部位释放的地震波及其不同比例的叠加,从而引起两个测点地震动的差异,导致相干特性的降低,此就是非均一性效应。
2、行波效应 :由于地震波传播路径的不同,地震波从震源传到两测点的时间差异,从而导致的相干性的降低,此种现象叫行波效应。
3、衰减效应:由于两测点到震源的距离不同,导致的相干性的降低,这种效应叫衰减效应。
4、局部场地效应:地震波传至基岩时,再向地表传播时,由于两测点处表层局部场地地质条件不一样,导致两测点处的地震动相干性的降低,这种现象叫局部场地效应。
对于实际工程,衰减效应影响不是很明显,通常情况不予考虑,根据理论分析和工程实际得到:相对于地震一致运动来说,考虑行波效应产生对结构的影响不容忽视,而考虑激励点之间的相干性 (非均一性效应、局部场地效应对结构的影响相对较小,所以一般考虑多点 (非一致地震反应分析也首先考虑行波效应对结构的影响。
行波效应主要考虑了地震波传播在时间上的差异 ,而忽略了诸如幅值、频谱、持时等其它信息 [1]。
2. 分析方法到目前为止,大跨结构抗震分析经历了静力理论、反应谱理论、动力理论的演变过程,与其相对应的抗震分析方法为:反应谱方法、时程分析方法、随机振动法。
在MIDASGen中如何实现中震设计

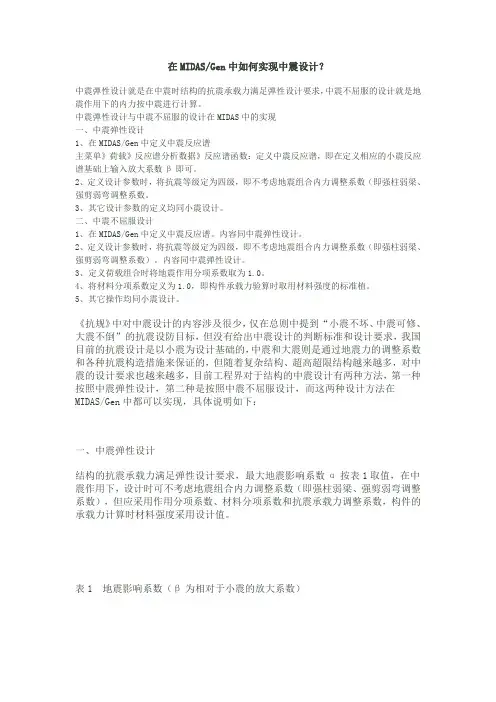

在MIDAS/Gen中如何实现中震设计？中震弹性设计就是在中震时结构的抗震承载力满足弹性设计要求，中震不屈服的设计就是地震作用下的内力按中震进行计算。
中震弹性设计与中震不屈服的设计在MIDAS中的实现一、中震弹性设计1、在MIDAS/Gen中定义中震反应谱主菜单》荷载》反应谱分析数据》反应谱函数：定义中震反应谱，即在定义相应的小震反应谱基础上输入放大系数β即可。
2、定义设计参数时，将抗震等级定为四级，即不考虑地震组合内力调整系数（即强柱弱梁、强剪弱弯调整系数。
3、其它设计参数的定义均同小震设计。
二、中震不屈服设计1、在MIDAS/Gen中定义中震反应谱。
内容同中震弹性设计。
2、定义设计参数时，将抗震等级定为四级，即不考虑地震组合内力调整系数（即强柱弱梁、强剪弱弯调整系数）。
内容同中震弹性设计。
3、定义荷载组合时将地震作用分项系数取为1.0。
4、将材料分项系数定义为1.0，即构件承载力验算时取用材料强度的标准植。
5、其它操作均同小震设计。
《抗规》中对中震设计的内容涉及很少，仅在总则中提到“小震不坏、中震可修、大震不倒”的抗震设防目标，但没有给出中震设计的判断标准和设计要求，我国目前的抗震设计是以小震为设计基础的，中震和大震则是通过地震力的调整系数和各种抗震构造措施来保证的，但随着复杂结构、超高超限结构越来越多，对中震的设计要求也越来越多，目前工程界对于结构的中震设计有两种方法，第一种按照中震弹性设计，第二种是按照中震不屈服设计，而这两种设计方法在MIDAS/Gen中都可以实现，具体说明如下：一、中震弹性设计结构的抗震承载力满足弹性设计要求，最大地震影响系数α按表1取值，在中震作用下，设计时可不考虑地震组合内力调整系数（即强柱弱梁、强剪弱弯调整系数），但应采用作用分项系数、材料分项系数和抗震承载力调整系数，构件的承载力计算时材料强度采用设计值。
表1 地震影响系数（β为相对于小震的放大系数）1、在MIDAS/Gen中定义中震反应谱主菜单》荷载》反应谱分析数据》反应谱函数：定义中震反应谱，即在定义相应的小震反应谱基础上输入放大系数β即可，β值按表1取用。
Midas-城市桥梁抗震分析及验算资料讲解
• 一、延性设计理念
目录
• 二、Midas 抗震分析前处理
• 三、Midas 抗震分析后处理
• 四、结论
1. 荷载工况
完成反应谱分析后，需要定义混凝土的荷载工况，一般点击自动生成。规范选择城市桥梁抗震设 计规范。
Midas 抗震分析后处理
2. 后处理验算
点击设计-RC设计
①RC设计参数
这里的规范同前，也需要选 择城市桥梁抗震设计规范。
Midas 抗震分析前处理
模型特征值分析
在进行反应谱分析之前要计算模型的振型：首先c在结构类型中将模型定义为3D的，勾选将自重 转化为质量，同时还要将外荷载转化为质量（自重不必要转化）。
Midas 抗震分析前处理
采用多重Ritz向量法进行特征值分析，水平向 各取40阶振型，保证振型参与质量达到90% 以上。
（b）结构振动引起的破坏 例如：地震强度过大，或者强度延性不足，结构的布置或者构造不合 理。
延性设计理念
3. 延性设计
桥梁结构体系中设置延性构件，桥梁在E2地震作用下，延性构件进入塑 性状态进行耗能，同时可以减小结构刚度，增大结构周期，达到减小地 震动响应的目的。
类型 Ⅰ
类型 Ⅱ
延性设计理念
规范中延性设计理念的体现
Midas 抗震分析前处理
2. 反应谱分析
A类规则桥梁 ，E1和E2地震 均选择MM法
Midas 抗震分析前处理
地震反应谱的确定
根 据 设 计 参 数 ， 选 择 E1 地 震 动反应谱参数。
Midas 抗震分析前处理
E1地震作用下反应谱设计参数
Midas 抗震分析前处理
E2地震作用下反应谱设计参数
运行后可在结果-振型中查看周期 与振型。 同时点击自振模态可以输出周期 与振型的数据表格。
MIDAS在抗震计算中的应用

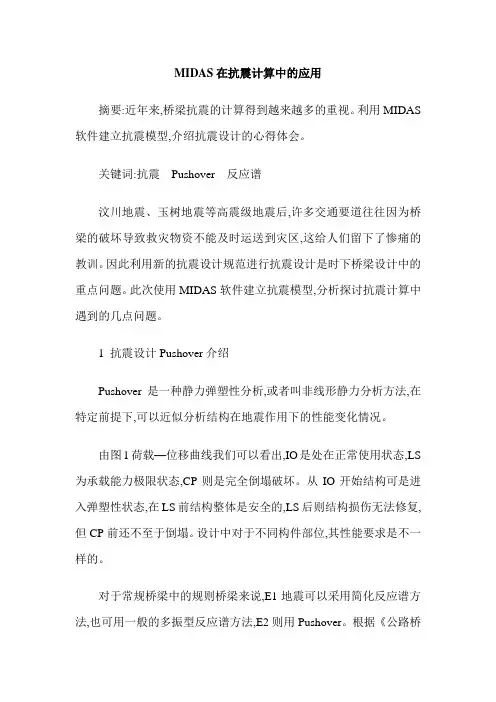

MIDAS在抗震计算中的应用摘要:近年来,桥梁抗震的计算得到越来越多的重视。
利用MIDAS 软件建立抗震模型,介绍抗震设计的心得体会。
关键词:抗震Pushover 反应谱汶川地震、玉树地震等高震级地震后,许多交通要道往往因为桥梁的破坏导致救灾物资不能及时运送到灾区,这给人们留下了惨痛的教训。
因此利用新的抗震设计规范进行抗震设计是时下桥梁设计中的重点问题。
此次使用MIDAS软件建立抗震模型,分析探讨抗震计算中遇到的几点问题。
1 抗震设计Pushover介绍Pushover是一种静力弹塑性分析,或者叫非线形静力分析方法,在特定前提下,可以近似分析结构在地震作用下的性能变化情况。
由图1荷载—位移曲线我们可以看出,IO是处在正常使用状态,LS 为承载能力极限状态,CP则是完全倒塌破坏。
从IO开始结构可是进入弹塑性状态,在LS前结构整体是安全的,LS后则结构损伤无法修复,但CP前还不至于倒塌。
设计中对于不同构件部位,其性能要求是不一样的。
对于常规桥梁中的规则桥梁来说,E1地震可以采用简化反应谱方法,也可用一般的多振型反应谱方法,E2则用Pushover。
根据《公路桥梁抗震设计细则》要求,规则桥梁只需要验算墩顶位移就可以了。
单柱墩可用公式:对于双柱墩,即进行Pushover分析,根据Pushover的能力谱法找到性能点,得到墩顶位移。
抗震设计中墩柱作为延性构件设计,我们还能判断性能点对应的各塑性铰状态,设计中最好能让塑性铰处于IO和LS之间,最大限度的发挥材料的性能而结构整体确是安全可靠的。
2 MIDAS的Pushover分析模型对于双柱墩,即进行Pushover分析,根据Pushover的能力谱法找到性能点,得到墩顶位移。
本次与手算结果进行对比,验证该Pushover模型的可靠性。
Pushover分析模型建立:(1)配筋条件的输入;(2)定义pushover主控数据;(3)定义pushover工况;(4)定义铰特性值,并分配铰;(5)计算与查看pushover分析结果。
midasBuilding建筑抗震性能化设计[详细]
![midasBuilding建筑抗震性能化设计[详细]](https://img.taocdn.com/s3/m/fe07ab474693daef5ff73d64.png)
关键构件：其失效可能引起结构的连续破坏或危及生命安全的严重破坏的构件
• 底部加强部位的重要竖向构件(底部加强区剪力墙、框架柱) • 水平转换构件及与其相连竖向支承构件(转换梁、框支柱) • 大跨连体结构的连接体及与其相连的的竖向支承构件 • 大悬挑结构的主要悬挑构件 • 加强层伸臂和周边环带结构的竖向支承构件 • 承托上部多个楼层框架柱的腰桁架 • 长短柱在同一楼层且数量相当时该层各个长短柱 • 扭转变形很大部位的竖向（斜向）构件 • 重要的斜撑构件；
midas Building 建筑抗震性能化设计
北京迈达斯技术有限公司
技术中心
侯晓武
ontents
1 什么是性能设计 2 性能设计的发展
3 规范中的性能设计
4
midas Building中性能 设计实现方法
第一节
什么是 性能设计？
1 什么是性能设计？
Part
常规抗震设计方法 “三水准，两阶段”
普通竖向构件 弯矩
常规设计
剪力 常规设计
轴力 常规设计
耗能构件 弯矩
常规设计
3.11.3-1
3.11.3-1
3.11.3-1
3.11.3-1
3.11.3-1 常规设计
3.11.3-1 常规设计
3.11.3-2 常规设计
3.11.3-2 常规设计
3.11.3-1 3.11.3-2 常规设计 3.11.3-2 3.11.3-3(a) 常规设计 3.11.3-3(a) 3.11.3-3(a)
3 规范中的性能设计
Part
高规3.11.3条中对各种构件的各内力成分给出了计算公式(见下表)。
性能 目标 目标A 目标B 目标C 目标D
地震作用
MIDAS在抗震分析中的实例应用

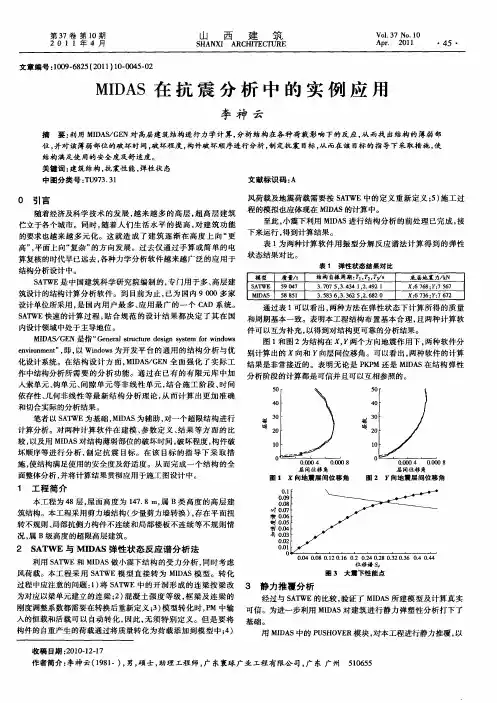

ＭＩ Ａ ／ Ｅ Ｄ Ｓ Ｇ Ｎ是 指 “ ｅｅａ ｓ ｕｔｒ ｄｓ ｎｓｓ ｍ ｆ ｉｄｗ Ｇ ｎｒｌ ｔ ｃ ｅ ｅｉ ｙｔ ｏ ｗｎ ｏ ｓ ｒ ｕ ｇ ｅ ｒ 图 １ 图 ２为结构在 ， 和 ｙ两个方 向地震作用 下 ， 种软件分 两 ｅ ｖ ｏｍ ｎ” 即， Ｗｉｄｗ 为开发 平 台的通用 的结 构分 析与优 别计算 出的 向和 ｙ向层 间位 移角 。可 以看 出 ， ｎｉ ｎ ｅｔ ， 以 ｎ ｏ ｓ ｒ 两种软 件的计算 化设计系统 。在 结构 设计 方 面 ， Ｄ Ｓ Ｇ Ｎ全面强 化 了实 际工 结果是非 常接 近的。表 明无论是 Ｐ Ｐ ＭＩＡ ／ Ｅ Ｋ Ｍ还 是 ＭＩ Ａ Ｄ Ｓ在结构 弹性
