CAD文件导入sketchup操作步骤
CAD文件导到ARCGIS中的方法
CAD文件导到ARCGIS中的方法概述：将CAD文件导入到ARCGIS中是一种常见的操作，它可以帮助用户在ARCGIS中进行空间分析和地理数据处理。
本文将详细介绍将CAD文件导入ARCGIS的方法，并提供详细步骤和示例。
步骤一：准备CAD文件和ARCGIS软件在开始导入CAD文件之前，确保你已经准备好了要导入的CAD文件以及安装了ARCGIS软件。
如果你还没有安装ARCGIS软件，可以从ESRI官方网站下载并安装最新版本。
步骤二：创建新的ARCGIS地理数据库在ARCGIS中导入CAD文件之前，需要先创建一个新的地理数据库。
地理数据库将用于存储导入的CAD数据。
打开ARCGIS软件，选择“文件”菜单，然后选择“新建”>“地理数据库”。
按照提示，选择数据库的名称和存储位置，并创建新的地理数据库。
步骤三：导入CAD文件到ARCGIS1. 打开ARCGIS软件，选择“文件”菜单，然后选择“导入”>“CAD文件”。
这将打开CAD文件导入向导。
2. 在CAD文件导入向导中，选择要导入的CAD文件。
可以通过浏览文件系统来选择文件，确保选择正确的文件类型（.dwg或.dxf）。
3. 在导入CAD文件之前，可以选择导入选项。
例如，你可以选择是否导入CAD文件中的属性数据，是否将CAD图层作为ARCGIS图层导入等。
4. 点击“下一步”继续。
5. 在下一步中，选择要导入的CAD图层。
可以选择导入所有图层，也可以选择只导入某些特定图层。
6. 点击“下一步”继续。
7. 在下一步中，选择导入的坐标系统。
可以选择与CAD文件相同的坐标系统，也可以选择ARCGIS中的其他坐标系统。
8. 点击“下一步”继续。
9. 在下一步中，选择导入的数据类型。
可以选择导入为点、线、面等不同的数据类型。
10. 点击“下一步”继续。
11. 在下一步中，选择导入的字段映射。
可以将CAD文件的属性字段映射到ARCGIS中的字段。
12. 点击“下一步”继续。
如何在CAD中进行导入和导出操作
如何在CAD中进行导入和导出操作CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域中不可或缺的工具之一。
在CAD软件中，导入和导出操作对于处理和转换设计文件至关重要。
本文将介绍如何在CAD软件中进行导入和导出操作的技巧和步骤。
一、导入操作CAD软件通常支持导入多种不同格式的设计文件。
下面是一些常见的导入操作和对应的步骤：1. 导入DWG/DXF文件：DWG和DXF是AutoCAD软件中常用的文件格式。
要导入DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“导入”选项。
- 浏览并选择要导入的DWG/DXF文件。
- 点击“打开”按钮，CAD软件将会导入选定的文件。
2. 导入图片文件：CAD软件通常支持导入常见的图片格式，如JPEG、PNG等。
要导入图片文件，可以按照以下步骤进行操作：- 在CAD软件中选择“插入”或“导入”菜单。
- 浏览并选择要导入的图片文件。
- 确定导入选项，如缩放比例、位置等。
- 点击“确定”或“导入”按钮，CAD软件将会导入选定的图片。
3. 导入其他CAD文件格式：除了DWG和DXF文件外，CAD软件还支持导入其他CAD软件的文件格式，如STEP、IGES等。
导入操作的步骤可能稍有不同，但一般来说仍然需要在CAD软件中选择“导入”选项并选择要导入的文件。
二、导出操作导出操作通常用于将CAD软件中的设计文件转换为其他格式，以便与其他软件或平台进行兼容。
以下是一些常见的导出操作和相应的步骤：1. 导出DWG/DXF文件：要导出CAD设计为DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“另存为”或“导出”选项。
- 指定导出文件的保存路径和文件名。
- 选择导出选项，如版本、图层、坐标系等。
- 点击“保存”或“导出”按钮，CAD软件将会将设计文件导出为DWG/DXF格式。
2. 导出图片文件：将CAD设计导出为图片文件可以方便地进行共享和传播。
CAD图形库的导入与导出方法
CAD图形库的导入与导出方法CAD软件是设计师和工程师们常用的设计工具之一，它可以创建和编辑各种二维和三维图形。
在使用CAD软件进行设计时，我们常常需要使用图形库来获取一些标准的图形元素，以便在设计中使用。
在本文中，我将介绍一些常用的CAD图形库的导入和导出方法。
一、导入图形库1. 首先，打开CAD软件并新建一个空白的图纸。
然后点击菜单栏中的"插入"选项，选择"导入"或"导入图块"，这取决于你使用的CAD软件版本。
2. 在导入图形库的窗口中，你可以选择要导入的图形库文件。
通常，图形库文件的格式有.dwg、.dxf等。
选择你想要导入的图形库文件，并点击"打开"。
3. 接下来，你将会看到一个图形库的预览视图。
你可以在这个视图中选择你想要导入的具体图形元素。
在选择完后，点击"确定"按钮。
4. 现在，你已经成功地将图形库导入到你的CAD软件中了。
你可以在图纸上使用这些导入的图形元素进行设计和编辑。
二、导出图形库1. 在创建一个图形元素后，如果你想将其保存为图形库以备将来使用，你可以选择该图形元素，然后点击菜单栏中的"插入"选项，选择"创建图块"或"创建图形库"，这取决于你使用的CAD软件版本。
2. 在创建图形库的窗口中，你可以选择要保存为图形库的图形元素。
点击"确定"后，会出现一个对话框提示你选择要保存图形库的位置和文件名。
选择好后，点击"保存"。
3. 现在，你已经成功地将图形元素保存为图形库文件了。
你可以在将来的设计中导入和使用这些图形元素。
三、使用CAD图形库的注意事项1. 在导入图形库前，最好将图纸的比例设置好，以免导入的图形元素不符合比例。
2. 导入的图形元素可能有不同的图层设置。
在使用这些图形元素前，你需要注意查看和调整图层设置，以确保图形元素显示正常。
CAD绘图中的导出与导入文件格式
CAD绘图中的导出与导入文件格式在CAD软件中，导出和导入文件是非常重要的功能，它们使得我们能够与其他软件和工具进行数据交换。
不同的软件有不同的文件格式，因此正确选择合适的导入和导出文件格式对于保持数据的完整性和准确性至关重要。
下面将介绍CAD绘图中常用的导出和导入文件格式以及它们的使用技巧。
1. 导出文件格式：1.1. DWG格式：DWG（Drawing）格式是AutoCAD的原始文件格式，广泛用于CAD设计中。
DWG格式是二进制格式，适用于保存2D 和3D绘图。
导出为DWG格式时，可以选择不同的版本，以便与不同的CAD软件兼容。
1.2. DXF格式：DXF（Drawing Exchange Format）是一种可以与不同CAD软件互通的标准文件格式。
导出为DXF格式可确保文件在其他CAD软件中正确打开。
与DWG格式相比，DXF格式更加通用，但可能会丢失某些CAD特有的功能。
1.3. PDF 格式：PDF（Portable Document Format）是一种可跨平台显示和打印文档的格式。
导出为PDF格式可确保绘图在任何设备上都能准确显示。
此外，PDF格式还可以保留图层、注释和链接等信息，方便与他人共享和审核。
2. 导入文件格式：2.1. DWG格式：DWG格式不仅适用于导出，还适用于导入。
导入DWG格式文件可以将已有的绘图文件导入到当前绘图中，方便在不同的文件之间复用信息。
2.2. DXF格式：DXF格式同样适用于导入，可以将其他CAD软件中的DXF格式文件导入到当前绘图中。
导入后可以选择保留原有的块定义、图层和线型等信息，确保数据的完整性。
2.3. SketchUp格式：SketchUp是一款流行的3D建模软件，支持导出和导入不同的CAD格式。
导入SketchUp格式文件可以将3D模型导入到CAD绘图中进行编辑和进一步设计。
3. 导出和导入的技巧：3.1. 文件版本兼容性：在CAD软件中导出或导入文件时，选择正确的版本非常重要。
CAD教程 导入与导出数据的方法
CAD教程：导入与导出数据的方法CAD（Computer-Aided Design）是一种常用的设计软件，可帮助用户进行2D和3D设计。
在使用CAD软件时，导入和导出数据是经常会遇到的任务。
本文将介绍如何使用CAD软件进行数据的导入和导出，以提高工作效率。
一、数据的导入方法在CAD软件中，导入外部数据是一个常见而重要的功能。
用户可以引入其他格式的文件，并将其转换为CAD软件可读取的格式。
下面是几种常见的导入数据的方法。
1. 文件菜单：大多数CAD软件都提供了文件菜单中的“导入”选项。
用户可以通过点击菜单中的“导入”选项，然后选择需要导入的文件并确定，即可将文件加载到CAD软件中进行编辑和修改。
2. 拖放：有些CAD软件支持拖放功能，用户只需将外部文件从资源管理器或桌面上拖放到CAD软件的工作区即可快速导入文件。
3. 命令行：一些CAD软件的命令行中提供了特定的导入命令。
用户可以输入相应的命令，并提供文件路径，然后按下回车键即可将文件导入到CAD软件中。
4. 插件或扩展：有些CAD软件允许用户安装插件或扩展，以便导入其他软件生成的文件。
用户可以通过下载合适的插件或扩展，并按照软件提供的安装指南进行安装和配置。
二、数据的导出方法在CAD软件中，将设计或绘图结果导出为其他格式的文件也是常见的需求。
下面是几种常见的导出数据的方法。
1. 文件另存为：大多数CAD软件都提供了“文件另存为”功能，用户可以通过选择该选项，然后选择导出格式并指定文件路径，最后点击保存按钮，即可将文件导出为指定格式。
2. 导出命令：一些CAD软件提供了特定的导出命令。
用户可以输入相应的命令，并提供导出格式和文件路径，然后按下回车键即可将文件导出为指定格式。
3. 批处理：有些CAD软件支持批处理功能，用户可以编写脚本或使用预定义的批处理命令，以实现批量导出文件的功能。
4. 插件或扩展：与导入类似，有些CAD软件允许用户安装插件或扩展，以便导出文件为其他软件可读取的格式。
CAD导入SolidWorks三维模型详解

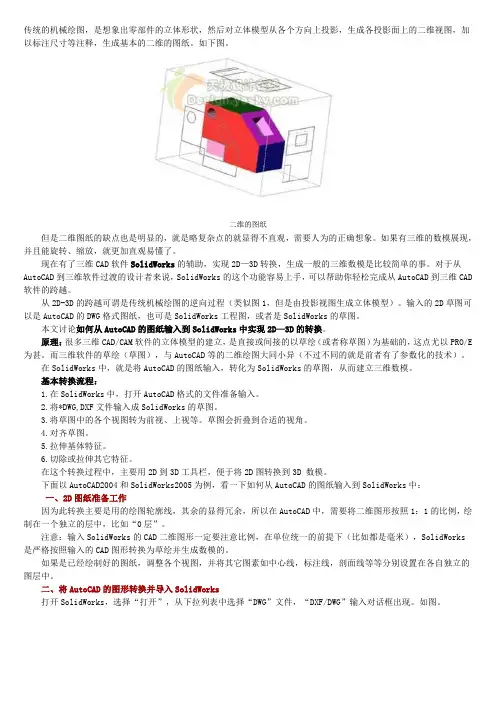

传统的机械绘图，是想象出零部件的立体形状，然后对立体模型从各个方向上投影，生成各投影面上的二维视图，加以标注尺寸等注释，生成基本的二维的图纸。
如下图。
二维的图纸但是二维图纸的缺点也是明显的，就是略复杂点的就显得不直观，需要人为的正确想象。
如果有三维的数模展现，并且能旋转、缩放，就更加直观易懂了。
现在有了三维CAD软件SolidWorks的辅助，实现2D—3D转换，生成一般的三维数模是比较简单的事。
对于从AutoCAD到三维软件过渡的设计者来说，SolidWorks的这个功能容易上手，可以帮助你轻松完成从AutoCAD到三维CAD 软件的跨越。
从2D-3D的跨越可谓是传统机械绘图的逆向过程（类似图1，但是由投影视图生成立体模型）。
输入的2D草图可以是AutoCAD的DWG格式图纸，也可是SolidWorks工程图，或者是SolidWorks的草图。
本文讨论如何从AutoCAD的图纸输入到SolidWorks中实现2D—3D的转换。
原理：很多三维CAD/CAM软件的立体模型的建立，是直接或间接的以草绘（或者称草图）为基础的，这点尤以PRO/E 为甚。
而三维软件的草绘（草图），与AutoCAD等的二维绘图大同小异（不过不同的就是前者有了参数化的技术）。
在SolidWorks中，就是将AutoCAD的图纸输入，转化为SolidWorks的草图，从而建立三维数模。
基本转换流程：1.在SolidWorks中，打开AutoCAD格式的文件准备输入。
2.将*DWG,DXF文件输入成SolidWorks的草图。
3.将草图中的各个视图转为前视、上视等。
草图会折叠到合适的视角。
4.对齐草图。
5.拉伸基体特征。
6.切除或拉伸其它特征。
在这个转换过程中，主要用2D到3D工具栏，便于将2D图转换到3D数模。
下面以AutoCAD2004和SolidWorks2005为例，看一下如何从AutoCAD的图纸输入到SolidWorks中：一、2D图纸准备工作因为此转换主要是用的绘图轮廓线，其余的显得冗余，所以在AutoCAD中，需要将二维图形按照1：1的比例，绘制在一个独立的层中，比如“0层”。
Sketchup教案
Sketchup教案Sketchup教案第一章 Sketchup的操作界面与绘图环境设置Sketchup是一款功能强大的三维建模软件。
在本章中，我们将介绍Sketchup的操作界面和绘图环境设置。
1.界面介绍Sketchup的界面由菜单栏、工具栏、状态栏和数值输入栏组成。
你可以通过【查看—工具栏】来打开或关闭工具条。
屏幕中的红色轴线代表x轴，绿色轴线代表y轴，蓝色轴线代表z轴。
2.视图切换Sketchup提供了透视图、顶视图、前视图、左视图、后视图和右视图等视图。
你可以通过【相机—透视显示】来切换轴测图和透视图。
3.旋转三维视图你可以使用快捷键或工具条来旋转三维视图。
按住鼠标中键不放可以转动视图，但相机机身不会改变。
按住ctrl+鼠标中间可以转动视图，相机机身也会转变。
4.平移视图你可以使用快捷键或工具来平移视图。
按住shift+鼠标中键即可平移视图。
5.缩放视图你可以使用缩放工具或快捷键来缩放视图。
滚动鼠标中键，向下滚动缩小，向上滚动放大。
6.单位设置你可以通过【窗口—模型信息—单位】来设置单位。
将“单位”改为“十进制”与“毫米”，精度改为“0mm”。
7.场景设置坐标轴你可以使用坐标轴工具来设定新的坐标轴。
当光标移动到需要设置坐标轴的物体表面并选中时，单击鼠标左键，再拉出x、y轴即可定义新的坐标轴。
8.使用模板你可以通过【窗口—参数设置—模板】选择毫米模板，重新启动软件就可以一直使用此常用单位作为模板，免去了每次都要设置绘图单位的麻烦。
9.六种显示模式Sketchup提供了六种显示模式，包括X光模式、线框模式、消影模式、着色模式、材质模式和单色模式。
建议建模时采用着色模式显示，出图时采用材质模式，以免影响建模速度。
10.绘制与显示剖面你可以使用绘制剖面和显示/隐藏剖切等工具来绘制和显示剖面。
选择剖面之后用移动工具便可移动剖面。
你还可以通过右键菜单的实体信息来查看、更改物体所在图层信息。
11.图层管理Sketchup的图层功能与cad的相似。
草图大师SketchUp8(SU) 图文版超实用教程
此软件教程是作者一边工作一边总结的,非常实用,是不可多得的好资料草图大师，SketchUp，图文，教程素本文中的蓝色字体表示认为有用的，红色字体表示无用或者特别标识SU操作顺序（以下内容综合各类途径收集而来的SU使用经验，按照视频教程顺序重新整理）安装后要整理出的草图大师su界面要安装这个插件才能出现第三排功能键，安装路径要求和草图大师su在同一个盘，V-Ray 1.49.02 顶渲中英文双语切换版+SUAPP for SketchUp 6_7_8.exe网上百度出来的快捷键很多用不了，是因为那些作者都是根据自己喜好调整过了，以下蓝字部分的快捷键是根据本文作者的喜好调整的shift+A如果用图层隐藏，shift+S隐藏的东西shift+A也无法恢复显示，用隐藏图层方法隐藏平立面就可以避免shift+A时连立面平面也显示出来，在进行建模的时候可以有效区分两种隐藏。
如果图形很卡，重装一般都可以解决重装SU需要用到的两个恢复文件如下：1.本文作者su 草图大师sketchup 建筑模板设置.skp2.本文作者SU 快捷键参数设置sketchup草图大师.dat快捷键设置方法：过滤功能可以搜索想要设置的命令，免得找起来麻烦，要添加新的快捷键，必须把老的快捷键先删除，设置好后可以导出快捷键，以后重装软件后导入即可（本文作者SU 快捷键参数设置sketchup草图大师.dat）编辑/撤销Ctrl＋z 编辑/放弃选择Ctrl＋t编辑/辅助线/删除Alt＋E 编辑/辅助线/显示Shift＋Q编辑/辅助线/隐藏Q 编辑/复制Ctrl＋C编辑/剪切Ctrl＋X 编辑/全选Ctrl＋A编辑/群组G 编辑/删除Delete编辑/显示/全部Shift＋A 编辑/显示/上一次Shift＋L编辑/显示/选择物体Shift＋H 编辑/隐藏H编辑/粘贴Ctrl＋V 编辑/制作组建Alt＋G编辑/重复Ctrl＋Y 编辑/将面翻转Alt＋V编辑/炸开/解除群组Shift＋G 查看/工具栏/标准Ctrl＋1查看/工具栏/绘图Ctrl＋2 查看/工具栏/视图Ctrl＋3查看/工具栏/图层Shift＋W 查看/工具栏/相机Ctrl＋4查看/显示剖面Alt＋，查看/显示剖切Alt＋.查看/虚显隐藏物体Alt＋H 查看/页面/创建Alt＋A查看/页面/更新Alt＋U 查看/页面/幻灯演示Alt＋Space 查看/页面/删除Alt＋D 查看/页面/上一页pageup查看/页面/下一页pagedown 查看/页面/演示设置Alt＋：查看/坐标轴Alt＋Q 查看/X光模式T查看/阴影Alt＋S 窗口/材质浏览器Shift＋X窗口/场景信息Shift＋F1 窗口/图层Shift＋E窗口/系统属性Shift＋P 窗口/页面设置Alt＋L窗口/阴影设置Shift＋S 窗口/组建Shift＋C工具/材质X 工具/测量/辅助线Alt＋M工具/尺寸标注D 工具/量角器/辅助线Alt＋P工具/路径跟随Alt＋F 工具/偏移O工具/剖面Alt＋/ 工具/删除E工具/设置坐标轴Y 工具/缩放S工具/推拉U 工具/文字标注Alt＋T工具/旋转Alt＋R 工具/选择Space工具/移动M 绘制/多边形P绘制/矩形R 绘制/徒手画F绘制/圆弧A 绘制/圆形C绘制/直线L 文件/保存Ctrl＋S文件/保存备份Shift＋N 文件/打开Ctrl＋O文件/打印Ctrl＋P 文件/导出/模型Ctrl＋M文件/导出/DWG/DXF Ctrl＋D 文件/导出/图像Ctrl＋I文件/另存为Ctrl＋Shift＋S 文件/退出Ctrl＋W文件/新建Ctrl＋N 物体内编辑/隐藏剩余模型I物体内编辑/隐藏相似组建J 相机/标准视图/等角透视F8相机/标准视图/底视图F3 相机/标准视图/顶视图F2相机/标准视图/后视图F5 相机/标准视图/前视图F4相机/标准视图/右视图F7 相机/标准视图/左视图F6相机/充满视图Shift＋Z 相机/窗口Z相机/漫游W 相机/配置相机Alt＋C相机/绕轴旋转Alt＋X 相机/上一次TAB相机/实时缩放Alt＋Z 相机/透视显示V渲染/材质贴图Alt＋4 渲染/单色Alt＋5渲染/透明材质K 渲染/线框Alt＋1渲染/消影Alt＋2 渲染/着色Alt＋3以下是google官方快捷键（存底参考）建筑设计风格风格SU自动保存功能：1．建模开始前一定要记得设置单位，最好是常用的毫米(mm)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD文件导入sketchup（草图大师）中。
在sketchup中建模时经常要用到cad文件。
cad文件导入sketchup时注意两点：1，注意保存的cad文件版本不要过高。
2，单位要统一，一般都为毫米。
工具/原料
CAD软件
sketchup草图大师
方法/步骤
1. 1
现在cad中把要导入sketchup中的文件进行精简，只保留主要的墙体等线条。
这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。
2. 2
一般精简只留下主要线条。
3. 3
打开sketchup——文件——导入。
选择导入AUTO CAD(dwg,dxf)文件.
4. 4
点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。
最后勾上保持绘图原点。
5. 5
导入成功，显示导入结果对话框，可以直接关掉。
6. 6
导入后如果找不到文件，点一下充满视窗按键。
7.7
此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面。
有的仍无法生成，说明这个不是闭合线，你只需找到缺口补上线即可。
8.8
现在就生成面了，只需用推拉工具图拉到一定高度即可了。
END
注意事项
一定要注意单位的统一（一般即为毫米）。
导入后显示的是线框，可以手动描边补线生成面，还可以用插件生成面。
