EMC测试项目及仪器使用方法总结EMC包括EMI和EMS.●EMI (Electro-Magnetic Interference)电子电器产品工作时对周边外界环境的电磁干扰发放●EMS (Electro-Magnetic Susceptibility)电子电器产品在一定的电磁环境中工作时其本身对电磁干扰的敏感度●一般将环境分成两类:⏹A类(工业环境)。
例如，有工、科、医射频设备的环境；频繁切断大感性负载或大容性负载的环境；大电流并伴有强磁场环境等。
⏹B类(居民区、商业区及轻工业环境)：例如：居民楼群、商业零售网点、商业大楼、公共娱乐场所、户外场所(如加油站、停车场、游乐场、公园、体育场)等EN61000-6-3 通用发射标准 B 类EN61000-6-4 通用发射标准 A 类EN61000-6-1 通用抗扰度标准 B 类EN61000-6-2 通用抗扰度标准 A 类●判断等级和试验结果的评估在EMS试验中,由于受试设备和系统的多样性和差异性,要对产品的不同测试项目评估判断等级.试验结果应该按受试设备的运行条件和功能规范进行如下分类。
a)在技术要求限值内性能正常;b)功能或性能暂时降低或丧失，但能自行恢复;C)功能或性能暂时降低或丧失，但需操作者干预或系统复位;d)因设备元件或软件损坏，或数据丢失而造成不能自行恢复至正常状态的功能降低或丧失。
EMS测试项目如下:(一)浪涌(冲击)抗扰度测试(Surge)Surge immunity test标准: GB/T17626.5IEC 61000-4-5(一)雷电产生浪涌电压的主要原理如下：A)直接雷击于外部电路，注入的大电流流过接地电阻或外部电路阻抗而产生电压B)在建筑物内，外导体上产生感应电压和电流的间接雷击C)附近直接对地放电的雷电入地电流耦合到设备组接地系统的公共接地路径(二)瞬态的模拟A)信号发生器的特性应尽可能地模拟上述现象B)如果干扰源与受试设备的端口在同一线路中，例如在电源网络中，那么信号发生器在受试设备的端口能够模拟一个低阻抗源C)如果干扰源与受试设备的端口不在同一线路中，那么信号发生器能够模拟一个高阻抗源(三)实验环境-环境温度：15℃~35℃-相对湿度：10%~75%-大气压力：86Kpa~106Kpa(四)试验等级等级开路试验电压(±10%)KV等级1 0.52 1.03 2.04 4.0(五)试验设备:组合波信号发生器●用于电源线实验的波形(1.2/50us和8/20us),开路电压波和短路电流波内阻:差模(线-线)2欧,共模(线-地)12欧输出极性:+/-试验次数：在选定点至少加五次正极性和五次负极性重复率：最快为每分钟一次当产品交流输入时：移相范围:0-270,一般为变化角度为90.直流输入时: 则不用设置相位,+/-各五次即可.●用于信号线实验的波形(10/700us)动态阻抗:40欧输出极性:+/-试验次数：在选定点至少加五次正极性和五次负极性重复率：最快为每分钟一次(二)静电放电抗扰度测试(ESD)Electrostatic discharge immunity test标准: GB/T17626.2IEC 61000-4-21.实验原理静电放电试验是模拟人体自身所带的静电在接触电子电气设备表面或周围金属物品时的放电。
EMS测试简介
EMS测试简介EMS指处在一定环境中的设备或系统，在正常运行时，设备或系统能承受相应标准规定范围内的电磁能量干扰，包括静电抗干扰ESD，射频抗扰度RS，电快速瞬变脉冲群抗扰度EFT，浪涌抗扰度Surge，电压暂降抗扰度Voltage DIP and Interrupt等。
根据产品类型和行业特性不同，相对应的标准和测试项目也不同。
1）民用、工科医、铁路产品，基本的测试项目如下：➢静电放电抗扰度（ESD）：GB/T 17626.2；➢电快速瞬变脉冲群抗扰度（EFT）：GB/T 17626.4➢浪涌（SURGE）：GB/T 17626.5➢辐射抗扰度（RS）：GB/T 17626.8➢传导抗扰度（CS）：GB/T 17626.6➢电压跌落与中断（DIP）：GB/T 17626.11；2）军用产品，基本的EMS测试项目如下：➢CS101测试：25Hz~50kHz电源线传导敏感度测试；➢CS103测试：15kHz~10GHz天线端子互调传导敏感度测试；➢CS104测试：25Hz~20GHz天线端子无用信号抑制传导敏感度测试；➢CS105测试：25Hz~20GHz天线端子交调传导敏感度测试；➢CS106测试：电源尖峰信号传导敏感度测试；➢CS109测试：50Hz~100kHz壳体电流传导敏感度；➢CS112测试：静电放电敏感度；➢CS114测试：10kHz~400MHz壳体电流传导敏感度电缆束注入传导敏感度测试；➢CS115测试：电缆束注入脉冲激励传导敏感度测试；➢CS116测试：10kHz~100MHz电缆和电源线阻尼正弦瞬变传导敏感度测试；➢RS101测试：25Hz~100kHz磁场辐射敏感度测试；➢RS103测试：10kHz~40GHz电场辐射敏感度测试；➢RS105测试：瞬变电磁场辐射敏感度测试；3）汽车及车载电子、电气零部件产品，基本的EMS测试项目如下：➢符合ISO 7637-1/2标准规定的电源线传导耦合/瞬态抗扰度测试；➢符合ISO 7637-3标准规定的传感器电缆与控制电缆传导耦合/瞬态抗扰度测试；➢符合ISO 11452-7（对应国标为GB 17619）标准规定的射频传导抗扰度测试；➢符合ISO 11452-2（对应国标为GB 17619）标准规定的辐射场抗扰度测试；➢符合ISO 11452-3（对应国标为GB 17619）标准规定的横电磁波（TEM）小室的辐射场抗扰度测试；➢符合ISO 11452-4（对应国标为GB 17619）标准规定的大电流注入（BCI）抗扰度测试；➢符合ISO 11452-5（对应国标为GB 17619）标准规定的带状线抗扰度测试；➢符合ISO 11452-6（对应国标为GB 17619）标准规定的三平板抗扰度测试；➢符合ISO 10605标准的静电放电抗扰度测试。
EMS 试验
静电放电抗扰性试验 射频电磁场辐射抗扰性试验 电快速瞬变脉冲群抗扰性试验 雷击浪涌抗扰性试验 射频场传导抗扰性试验 工频磁场抗扰性试验 电压瞬时跌落，短时中断和电压渐变的抗扰性试验
检验与测试
ＥＭS 试验
静电放电试验
静电的产生 “摩擦生电”是人所共知的物理现象。在干燥环境中的人和物、
检验与测试
ＥＭS 试验
静电放电试验
（2）静电放电的危害 ➢ CMOS集成电路耐静电能力差，经常发生因人体接触MOS器件,产 生静电放电，使器件损坏的事故。
➢ 已经带了静电的人或物在靠近设备的过程中就会产生放电，这 种静电的影响可能引起设备的故障或电子元器件的损坏。
放电过程中产生的传导或辐射的高频干扰，静电放电瞬间产生 的能量转移都会引起电子元器件的损坏。
检验与测试
ＥＭS 试验
静电放电试验
静电放电典型电流波
检验与测试
ＥＭS 试验 （3）静电放电实验严酷度等级
静电放电试验
4kV的接触放电试验是优先试验方法，适用于易触及的导电部件 （电池盒或插座孔内的触片除外）。试验时，对外壳的每个易触 及的金属部件上进行20次放电（10次正极，10次负极），连续单 次放电之间间隔至少1秒。
检验与测试
ＥＭS 试验
静电放电试验
（4）静电放电试验方法 静电放电试验方法分为直接放电和间接放电两种。 ① 对被测工具直接施加的放电 试验应以单次放电的方式进行。在预选点上进行20次的放电,连续
单次放电之间间隔至少1秒。
② 间接施加放电 对放置于或安装在被测工具附近的物体的放电,应用静电放电模拟 发生器对耦合板接触放电的方式进行模拟。
检验与测试
ＥＭS 试验
电磁兼容性的合格评定

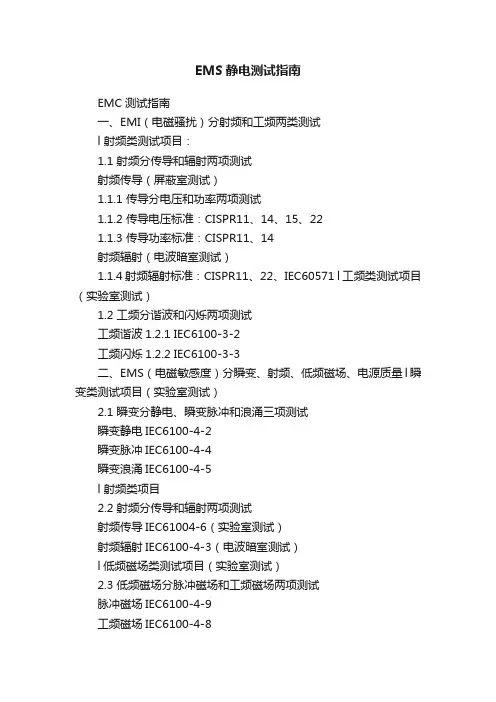

EMS静电测试指南
EMS静电测试指南EMC测试指南一、EMI（电磁骚扰）分射频和工频两类测试l 射频类测试项目：1.1 射频分传导和辐射两项测试射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571 l工频类测试项目（实验室测试）1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2工频闪烁1.2.2 IEC6100-3-3二、EMS（电磁敏感度）分瞬变、射频、低频磁场、电源质量l瞬变类测试项目（实验室测试）2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2瞬变脉冲IEC6100-4-4瞬变浪涌IEC6100-4-5l 射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试）射频辐射IEC6100-4-3（电波暗室测试）l低频磁场类测试项目（实验室测试）2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9工频磁场IEC6100-4-8电源质量类测试项目（实验室测试）2.4分跌落、中断、电压变化三项测试IEC6100-4-11注：几点说明：1. 传导功率测试面积> 7x1M2. 传导电压测试桌：推荐2x1.5x0.8要考虑柜式设备的测试面积。
3. 谐波及闪烁测试面积>2x24. 静电放电测试桌：推荐2x1.5x0.85. 瞬变及电源质量测试桌：推荐2x1.5x0.84. 5. 可用同一张测试桌6. 传导射频敏感度测试桌：推荐2x1.5x0.85. 6. 可用同一张测试桌7. 屏蔽室和实验室要有相应的温湿度要求8. 敏感度测试时周围不能有敏感设备9. 在实验室做测试时，周围不能有发射或干扰设备否则测试要在屏蔽室内进行。
10. 除功率放大器和谐波，闪烁系统为三相供电外，其他设备均为单相供电。
EMS测试项目及相关法规介绍

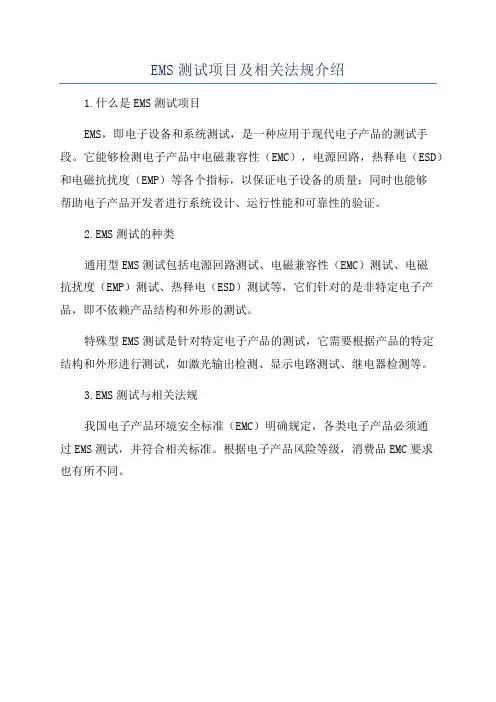

EMS测试项目及相关法规介绍
1.什么是EMS测试项目
EMS，即电子设备和系统测试，是一种应用于现代电子产品的测试手段。
它能够检测电子产品中电磁兼容性（EMC），电源回路，热释电（ESD）和电磁抗扰度（EMP）等各个指标，以保证电子设备的质量；同时也能够
帮助电子产品开发者进行系统设计、运行性能和可靠性的验证。
2.EMS测试的种类
通用型EMS测试包括电源回路测试、电磁兼容性（EMC）测试、电磁
抗扰度（EMP）测试、热释电（ESD）测试等，它们针对的是非特定电子产品，即不依赖产品结构和外形的测试。
特殊型EMS测试是针对特定电子产品的测试，它需要根据产品的特定
结构和外形进行测试，如激光输出检测、显示电路测试、继电器检测等。
3.EMS测试与相关法规
我国电子产品环境安全标准（EMC）明确规定，各类电子产品必须通
过EMS测试，并符合相关标准。
根据电子产品风险等级，消费品EMC要求
也有所不同。
关于EMS测试项目最全的总结
关于EMS测试项目最全的总结EMS测试项目的全面总结引言：EMS测试项目是针对电子制造服务（EMS）的质量控制和质量保证活动的一部分。
该项目旨在确保EMS产品的质量和性能符合客户要求和行业标准。
本文将对EMS测试项目进行全面总结，包括项目背景、测试流程和方法、常见问题和解决方案等方面。
一、项目背景：EMS测试项目是为了检测EMS产品的各项指标，确保其质量和性能符合相关要求。
该项目主要面向电子制造企业，有助于提高其产品的质量，增强市场竞争力。
二、测试流程和方法：1.需求分析：了解客户需求，明确测试标准和要求。
2.测试策划：制定测试计划，明确测试目标、范围和方法。
3.测试设计：根据测试需求，设计测试用例和测试环境。
4.测试执行：按照测试计划和设计，进行测试，并记录测试结果。
5.测试评估：对测试结果进行评估和分析，确定产品是否合格。
6.问题追踪：对测试过程中发现的问题进行跟踪和解决。
7.测试报告：生成测试报告，对测试过程和结果进行总结和归档。
三、常见问题和解决方案：1.产品性能不达标：可能是由于设计问题或制造过程中的缺陷导致。
解决方法包括优化设计、完善制造流程和加强质量管理。
2.产品稳定性不佳：可能是由于元器件选型不合理或制造过程中的变量导致。
解决方法包括优化元器件选择、改进制造工艺和提高质量控制水平。
3.产品可靠性差：可能是由于元器件寿命不满足要求或制造过程中的质量问题导致。
解决方法包括选用可靠性更高的元器件、改进制造工艺和严格执行质量控制标准。
4.产品功能缺陷：可能是由于设计或开发过程中的疏忽或错误导致。
解决方法包括优化设计、增强开发流程和加强测试环节。
5.产品安全性问题：可能是由于设计或制造过程中的漏洞导致。
解决方法包括加强安全设计、完善制造工艺和实施安全测试。
结论：EMS测试项目是电子制造企业质量控制和质量保证的重要环节。
通过测试项目，可以确保EMS产品的质量和性能符合要求，并提供有效的支持和解决方案，以提高产品的质量和可靠性，提升企业竞争力。
EMS测试项目及相关法规介绍
ESD 产生器放电回路导线一般为2m，且波形须符合规格
ESD 特性参数
IEC/EN61000-4-2 1998 GB17626.2 1998
放电方式
接触放电Contact discharge 对正常使用过程中人手可触 摸的金属表面进行放电。先枪头 垂直接触金属表面，再实施放电， 对未特殊说明之表面金属绝缘烤 漆部分，应先用尖头戳穿烤漆。
overly contribute to,an environment of electromagnetic radiation 1 系统产生的电磁扰动的程度低于一定的标准要求,不至于妨碍其它电器 设备的正常工作; 2 系统具有一定的固有抗电磁扰动的能力,在不超过标准要求的电磁扰动 的环境下正常工作. Electromagnetic Interference(EMI):Electromagnetic energy emanating from one device which causes another device to have degraded performance Electromagnetic Susceptibility(EMS):Tolerance in the presence of electromagnetic energy (performance degradation due to electromagnetic energy)
EMC=EMI+EMS
电磁环境
为什么要进行EMS抗扰度测试？ 日常生活现象：
1 DVD播放时电视显示出现雪花点或抖动！
2 在网吧手机没有信号了！！ 3 手按键盘时显示器显示不稳定！！！
4 手握黑白电视天线接收效果更清晰！！！！
电磁环境
为什么要进行EMS抗扰度测试？
ems dip测试标准
ems dip测试标准EMS（Electronic Manufacturing Services）是电子制造服务的缩写，是指一种将电子产品制造流程外包给专业合作伙伴的商业模式。
DIP（Dual In-line Package）测试作为EMS流程中的一部分，对电子产品的功能性和可靠性进行验证。
本文将介绍EMS DIP测试的标准和相关要求。
一、DIP测试概述DIP测试是EMS流程中的重要环节，旨在验证电子产品在生产后的性能，以保证产品质量和可靠性。
DIP测试是通过将已完成的电子产品连接到测试设备，进行电气性能测试和函数验证，以确认产品是否符合设计要求和规范。
二、DIP测试标准1. 电气测试DIP测试的首要目标是验证电路板的电气性能。
测试标准应包括以下内容：- 电路连通性测试：验证电路板上各个节点的连通性，确保电路路径正常。
- 电阻测试：测试电阻元件的阻值，确保其符合规范要求。
- 电容和电感测试：测试电容和电感元件的容值和电感值，确保其在规定范围内。
- 漏电流测试：对PCB板上的绝缘电阻进行测试，以确保没有漏电现象。
2. 功能性测试DIP测试同样需要对电子产品的功能进行验证，以保证产品可靠运行。
测试标准应包括以下内容：- 输入输出测试：检测产品的各个输入输出接口是否正常工作，如接口的连接准确性和稳定性。
- 功能性测试：测试产品的各项功能，例如开关、按钮、LED指示灯等，确保其能正常运行并满足设计要求。
- 性能测试：测试产品的性能参数，如性能指标、传输速率、响应时间等，以保证产品性能符合规格。
3. 可靠性测试DIP测试还涉及验证产品的可靠性和可靠性指标。
测试标准应包括以下内容：- 温度循环测试：将产品置于不同温度环境下进行测试，以验证其在不同温度条件下的工作正常性。
- 高低温冲击测试：将产品置于高低温交替环境下进行测试，以验证其能否在温度变化较大的情况下正常工作。
- 震动和冲击测试：对产品进行振动和冲击测试，以验证其能否在振动和冲击环境下正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMC测试项目及仪器使用方法总结EMC包括EMI和EMS.●EMI (Electro-Magnetic Interference)电子电器产品工作时对周边外界环境的电磁干扰发放●EMS (Electro-Magnetic Susceptibility)电子电器产品在一定的电磁环境中工作时其本身对电磁干扰的敏感度●一般将环境分成两类:⏹A类(工业环境)。
例如，有工、科、医射频设备的环境；频繁切断大感性负载或大容性负载的环境；大电流并伴有强磁场环境等。
⏹B类(居民区、商业区及轻工业环境)：例如：居民楼群、商业零售网点、商业大楼、公共娱乐场所、户外场所(如加油站、停车场、游乐场、公园、体育场)等EN61000-6-3 通用发射标准 B 类EN61000-6-4 通用发射标准 A 类EN61000-6-1 通用抗扰度标准 B 类EN61000-6-2 通用抗扰度标准 A 类●判断等级和试验结果的评估在EMS试验中,由于受试设备和系统的多样性和差异性,要对产品的不同测试项目评估判断等级.试验结果应该按受试设备的运行条件和功能规范进行如下分类。
a)在技术要求限值内性能正常;b)功能或性能暂时降低或丧失，但能自行恢复;C)功能或性能暂时降低或丧失，但需操作者干预或系统复位;d)因设备元件或软件损坏，或数据丢失而造成不能自行恢复至正常状态的功能降低或丧失。
EMS测试项目如下:(一)浪涌(冲击)抗扰度测试(Surge)Surge immunity test标准: GB/T17626.5IEC 61000-4-5(一)雷电产生浪涌电压的主要原理如下：A)直接雷击于外部电路，注入的大电流流过接地电阻或外部电路阻抗而产生电压B)在建筑物内，外导体上产生感应电压和电流的间接雷击C)附近直接对地放电的雷电入地电流耦合到设备组接地系统的公共接地路径(二)瞬态的模拟A)信号发生器的特性应尽可能地模拟上述现象B)如果干扰源与受试设备的端口在同一线路中，例如在电源网络中，那么信号发生器在受试设备的端口能够模拟一个低阻抗源C)如果干扰源与受试设备的端口不在同一线路中，那么信号发生器能够模拟一个高阻抗源(三)实验环境-环境温度：15℃~35℃-相对湿度：10%~75%-大气压力：86Kpa~106Kpa(四)试验等级等级开路试验电压(±10%)KV等级1 0.52 1.03 2.04 4.0(五)试验设备:组合波信号发生器●用于电源线实验的波形(1.2/50us和8/20us),开路电压波和短路电流波内阻:差模(线-线)2欧,共模(线-地)12欧输出极性:+/-试验次数：在选定点至少加五次正极性和五次负极性重复率：最快为每分钟一次当产品交流输入时：移相范围:0-270,一般为变化角度为90.直流输入时: 则不用设置相位,+/-各五次即可.●用于信号线实验的波形(10/700us)动态阻抗:40欧输出极性:+/-试验次数：在选定点至少加五次正极性和五次负极性重复率：最快为每分钟一次(二)静电放电抗扰度测试(ESD)Electrostatic discharge immunity test标准: GB/T17626.2IEC 61000-4-21.实验原理静电放电试验是模拟人体自身所带的静电在接触电子电气设备表面或周围金属物品时的放电。
由于这种放电会通过近场的电磁变化引起正在工作的电子电气设备的误动作或通过器件对静电放电的能量吸收而动作或通过器件对静电放电的能量吸收而造成设备损坏、所以要测试其可靠性.2.实验环境温度：15℃-35℃湿度：30%-65%气压：68kpa-106kpa参考接地板（材料为0.25mm以上的铜板或铝板，在选用其它金属材料时，厚度至少是0.65mm，参考接地板最小尺寸为1m*1m，四边超出试验桌面水平耦合板或地面设备每一边0.5m以上，并和实验室保护地相连）参考平面上0.8m的木桌,就放1.6m*0.8m的水平耦合板(HCP),用一个厚0.5mm 的绝缘垫将EUT和电缆与耦合板隔离.垂直耦合板(VCP)尺寸为0.5m*0.5m,与EUT 保持0.1m的距离.HCP和VCP到地之间应该分别连接470K的电阻.3.试验的放电方式分接触放电和空气放电，标准给出的试验严酷度等级分为：等级接触放电空气放电1级2KV 2KV2级4KV 4KV3级6KV 8KV4级8KV 15KVX级特殊特殊确定EUT的工作条件,属于台式设备还是落地式设备.测试试验等级,施加放电点.试验应以单次放电的方式进行.在预选点上,至少施加十次单放电,连续单次放电的时间间隔至少为1s.在实施放电时,发生器的放电回路电缆与受试设备的距离至少应保持0.2m.(三)电快速瞬变脉冲群抗扰度试验(EFT)Electrical fast transient/burst immunity test标准: GB/T17626.4IEC 61000-4-41.实验原理重复性快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口信号和控制端口的试验.试验的要点是瞬变的短上升时间重复率和低能量.2.实验环境-环境温度：15℃~35℃-相对湿度：25%~75%-大气压力：86Kpa~106Kp受试设备应该放置在接地参考平面上并用厚度为0.1m±0.01m的绝缘支座与之隔开若受试设备为台式设备则受试设备应放置在接地参考平面上方0.8m±0.08m处接地参考平面应为一块厚度不小于0.25mm的金属板铜或铝也可以使用其他的金属材料但它们的厚度至少应为0.65m接地平面的最小尺寸为1m*1m其实际尺寸取决于受试设备的尺寸接地参考平面的各边至少应比受试设备超出0.1m接地参考平面应与保护地相连接受试设备应该按照设备安装规范进行布置和连接以满足它的功能要求除了位于受试设备下方的接地参考平面外受试设备和所有其他导电性结构例如屏蔽室的墙壁之间的最小距离应大于0.5m受试设备应按照制造商的安装规范连接到接地系统上不允许有额外的接地试验设备接地电缆与接地参考平面的连接和所有搭接所产生的电感应尽可能地小应使用耦合装置施加试验电压试验电压应耦合到受试设备和去耦网络之间的线路上或与试验有关的两个设备之间的线路上在使用耦合夹时除了位于耦合夹和受试设备下方的接地平面外耦合板和所有其他导电性结构之间的最小距离是0.5m耦合装置和受试设备之间的信号线和电源线的长度应不大于1m如果制造商提供的与设备不可拆卸的电源电缆的长度超过1m那么超出的部分应该收拢在一起形成一个直径为0.4m的扁平线圈并放置在接地参考平面上方0.1m处受试设备和耦合装置之间的距离应不大于1m表中列出了对设备的供电电源保护接地信号和控制端口进行电快速瞬变试验时应优先4.试验的实施试验电压应施加在受试设备下列不同类型的线路或端口上●对供电电源端子和保护接地端子的试验试验电压应该施加在接地参考平面和每一个交流或直流供电电源的接线端子之间以及受试设备机壳的保护接地或功能接地端子上接地参考平面尺寸大约为1m*1m应放置得靠近受试设备并与电源插座处的保护接地导线连接电快速瞬变脉冲群发生器应该放置在参考平面上.从电快速瞬变脉冲群发生器的同轴输出到受试设备接线端子的”带电导线”长度应不超过1m.这种连接线不应屏蔽但应绝缘良好如果需要使用交流/直流隔离电容其电容量应为受试设备的所有其他连接应根据它的功能要求经软线和插头连接到电源的非固定安装的受试设备试验电压应施加到每根电源线和连接受试设备的电源插座处的保护接地之间●对I/O和通信端口的试验为了把试验电压耦合到线路上应尽可能地使用容性耦合夹但是如果因为电缆敷设中机械方面的问题尺寸电缆布线而不能使用耦合夹时则可代之以金属带或导电箔来包覆被试的线路这种带有箔或带的耦合布置的电容应该与标准耦合夹的电容相等在其他情况下用分立的100pF电容来代替耦合夹金属箔或带的分布电容以把电快速瞬变脉冲群发生器的电压耦合到线路端子上可能是有用的从试验发生器引出的同轴电缆应在耦合点附近接地不允许把试验电压施加到同轴电缆或屏蔽通信线路的接头(带电线)上在施加试验电压时不应降低设备的屏蔽保护——试验等级——施加试验电压的次数——试验电压的正负两种极性均为强制性——试验的持续时间不少于1min(四)电压暂降短时中断和电压变化的抗扰度试验（Dips）Voltage dips,short interruptions and voltage variations immunity tests标准: GB/T17626.11IEC 61000-4-111.实验原理电压暂降，短时中断是由电网，电力设施的故障或负荷突然出现大的变化引起的。
在某些情况下会出现两次或更多连续的暂降或中断。
电压变化是由连接到电网的负荷连续变化引起的。
本标准规定了模拟上述现象电压效应的实验。
2.实验环境-环境温度：15℃~35℃-相对湿度：25%~75%-大气压力：86Kpa~106Kp3.试验等级以设备的额定工作电压（U）作为规定电压试验等级的基础。
4.试验的实施。
●电压暂降和短时中断EUT应按每一种选定的试验等级和持续时间组合，顺序进行三次跌落或中断试验，最小间隔10s（两次试验之间的间隔）电源电压的突变发生在电压过零处，相位优先选择45°,90°,135°,180°,225°, 270°,315°.电压变化。
对EUT进行每一种规定的电压变化，在最典型的运行方式下进行三次试验，试验之间间隔10s.。
