2018年广东省东莞市中考物理试卷
2018年广东省东莞市中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1. 以下描述中与光的折射现象有关的是（）A.形影相随，亲密无间B.海市蜃楼，虚无缥缈C.镜中生花，脱离实际D.水中捞月，一无所得【答案】B【考点】光的折射现象及其应用【解析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
【解答】解：A．影子是光沿直线传播形成的，故A不符合题意；B．海市蜃楼是光在不均匀的大气中发生光的折射形成的，故B符合题意；C．镜中生花是指花在镜子中成像，属于平面镜成像，是光的反射形成的，故C不符合题意；D．水中捞月是指月在“镜子”中成像，属于平面镜成像，是光的反射形成的，故D不符合题意．故选：B．2. 以下物理规律无法用实验直接验证的是（）A.牛顿第一定律B.欧姆定律C.光的反射定律D.焦耳定律【答案】A【考点】牛顿第一定律物理学方法【解析】明确各个定律的特点以及理想实验的应用即可正确解答本题。
【解答】解：A．一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，这就是牛顿第一定律，然而我们周围的物体，都要受到力的作用，因此不可能用实验来直接验证牛顿第一定律，牛顿第一定律是在实验和推理的基础上总结得出的，故A符合题意；B．欧姆定律：通过导体的电流与导体两端的电压成正比，与导体的电阻成反比，欧姆定律是在大量实验基础上总结得出的，故B不符合题意；C．光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线、入射光线分居于法线两侧，反射角等于入射角，光的反射定律是在大量实验的基础上总结得出的，故C不符合题意；D．焦耳定律是在大量实验的基础上总结得出的，能用实验直接验证，故D不符合题意．故选A．3. 音乐会上小提琴演奏乐曲时，下列说法正确的是（）A.演奏前，调节小提琴的琴弦松紧可改变声音的响度B.演奏时，用力拉小提琴的同一琴弦可提高声音的音调C.小提琴演奏的乐曲通过空气传入听众的耳朵D.小提琴的音色和二胡的音色相同【答案】C【考点】音色响度与振幅的关系频率及音调的关系声音的传播条件【解析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；声音的传播需要介质。
【解答】解：A．演奏前，调节小提琴的琴弦松紧可改变琴弦振动的频率，即改变声音的音调，故A错误；B．演奏时，用力拉紧小提琴的同一琴弦，琴弦的振幅大，响度大，改变的是响度，故B错误；C．声音的传播需要介质，小提琴演奏的乐曲通过空气传入听众的耳朵，故C正确；D．小提琴和二胡是不同的乐器，发出声音的音色不同，故D错误．故选：C．4. 如图所示，加热−40∘C的冰，下列说法正确的是（）A.BC段表示当前物体的状态仍是固体B.冰的熔化过程温度不变，说明熔化不需要吸热C.水的沸腾过程温度不变，说明它的内能不变D.由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小【答案】D【考点】熔化和凝固的温度—时间图象热量的计算比热容的概念【解析】（1）熔化前晶体处于固态、熔化过程处于固液共存状态、熔化完成后是液态。
（2）晶体首先吸收热量，温度升高，达到熔点，继续吸收热量，温度保持不变，这个不变的温度是这种晶体的熔点。
晶体完全熔化后，吸收热量，温度不断升高。
（3）液体沸腾过程中，继续吸热，温度不变，但内能增加；（4）水的比热容比冰大，相同质量的冰和水在吸热相同热量的情况下，冰升温快，水升温慢。
【解答】解：A．由图象可知，在A点时，开始对物质加热，此时的温度是−40∘C，在BC段，物质的温度保持不变，所以该固体的熔点是0∘C，此过程中物质正在熔化，处于固液共存状态，故A错误；B．图象中BC段是冰的熔化过程，虽然温度不变，但熔化过程必需吸热，故B错误；C．由图象可知，DE段为水的沸腾过程，此过程温度不变，但要继续吸热，它的内能增大，故C错误；D．冰完全熔化为水时，质量不变，同一个加热器进行加热，加热时间相同时冰和水吸收的热量相同，冰升温比水快（即冰上升的温度较高），由此可知，冰的比热容比水小，故D正确．故选：D．5. 如图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是(g=10N/kg)（）A.70N热传递B.70N做功C.700N热传递D.700N做功【答案】D【考点】改变内能的两种方式摩擦力的大小【解析】（1）平衡力的条件：大小相等、方向相反作用在同一直线上，作用在同一物体上；（2）改变内能的方式有两种，其一是做功，其二是热传递，对于做功改变内能是能量的转化过程，而热传递改变内能是能量的转移过程。
【解答】解：消防员的重力：G=mg=70kg×10N/kg=700N，消防员沿着钢管匀速下滑时，受竖直向下的重力和竖直向上的摩擦力是一对平衡力，平衡力大小相等、方向相反，即f=G=700N，在下滑过程中，手克服摩擦力做功，使得手的内能增加，温度升高，故他的手心会感到发烫．综合分析D正确．故选：D．6. 如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（）A.电源电压是9VB.定值电阻R的阻值是6ΩC.滑动变阻器的阻值范围是0∼18ΩD.若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】A,B,D【考点】欧姆定律的应用【解析】（1）当滑片P位于a端时，电路为R的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，据此可知电源的电压，根据欧姆定律求出定值电阻R的阻值；（2）当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，根据图象读出电路中的最小电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器的最大阻值；滑动变阻器连入电路中的阻值最小时，电路中的电流最大，根据图象中的最大电流和对应电压值求出滑动变阻器连入电路的最小阻值；（3）当定值电阻R出现接触不良时，则串联电路断路，电压表相当于串联在电路中，测量电源电压。
【解答】解：A．当滑片P位于a端时，电路为R的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V，故A正确；B．由I=UR可得，定值电阻R的阻值：R=UI =9V1.5A=6Ω，故B正确；C．当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图象可知，电路中的最小电流I′=0.5A，则电路中的总电阻：R 总=UI′=9V0.5A=18Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R滑大=R总−R=18Ω−6Ω=12Ω，所以滑动变阻器的阻值范围是0∼12Ω，故C错误；D．当定值电阻R出现接触不良时，则串联电路断路，电流表示数为0，电压表串联在电路中，相当于测量电源电压，其示数为9V，故D正确．故选：ABD．7. A、B两种实心物体的质量与体积的关系如图1所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图2的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A.1个B.2个C.3个D.4个【答案】B【考点】滑轮组绳子拉力的计算密度公式的应用【解析】由图1可得，当m=20g时，A、B的体积，利用密度公式求AB的密度；利用G=mg=ρVg求A、B的重力之比；要使它们处于静止状态，设方框中挂n个B物体，则有nG B=12G A，求n即可。
【解答】解：由图1可知，当m=20g时，V A=10cm3，V B=40cm3，则ρA=mV A =20g10cm3=2g/cm3，ρB=mV B=20g40cm3=0.5g/cm3，所以ρA:ρB=2g/cm3:0.5g/cm3=4:1；因为A、B的体积相同，所以由G=mg=ρVg可得，A、B的重力之比：G A:G B=ρA Vg:ρB Vg=ρA:ρB=4:1；由图2可知，使用的滑轮组中n=2，不计摩擦和滑轮的自重，要使它们处于静止状态，设方框中挂N个B物体，则有：N⋅G B=12G A，则N=12×G AG B=12×41=2，B正确．故选：B．二、填空题（本大题7小题，每空1分，共21分）炎炎夏日，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气________形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水________吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒________吸热所致．（均填物态变化名称）【答案】液化,汽化,熔化【考点】液化及液化现象汽化及汽化吸热的特点熔化与熔化吸热特点【解析】本题考查液化、汽化、熔化的定义和汽化发生的条件、熔化过程需要向外界吸收热量等知识．【解答】解：夏日炎炎，小东从开着空调的屋内刚走到室外时，室外的水蒸气遇到冷的镜片时会发生液化形成大量的小水珠，所以眼镜变模糊了；夏天游泳后，刚从水中上岸的人会感到冷是由于身上的水汽化吸热的缘故；物质从固态到液态为熔化，熔化吸热，故冰棒含嘴里过了一会感觉到凉快是由于冰棒熔化吸热所致．常见的物质由分子组成，分子由________组成；夏日荷花盛开飘来阵阵花香，这是________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在________力．【答案】原子,扩散,引【考点】物质的组成扩散现象分子间的作用力【解析】物质由分子组成，分子由原子组成；花香分子发生的扩散现象，说明分子在不停息的做无规则运动；荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在引力．【解答】解：物质由分子组成，分子由原子组成；荷花盛开飘来阵阵花香，是花香分子发生的扩散现象，说明分子在不停息的做无规则运动；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在引力．汽车GPS导航仪与通讯卫星之间通过________来传递信息，其中真空中的传播速度为________m/s；如图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是________信号．【答案】电磁波,3.0×108,射频【考点】电磁波在日常生活中的应用电磁波的传播【解析】要解答本题需知道电磁波的作用和在真空中的传播速度，并能从图象上理解频率的意义。
2018年广东省东莞市中考物理试卷(含解析)
2018年广东省东莞市中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1．（3分）以下描述中与光的折射现象有关的是（）A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花，脱离实际D．水中捞月，一无所得2．（3分）以下物理规律无法用实验直接验证的是（）A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律3．（3分）音乐会上小提琴演奏乐曲时，下列说法正确的是（）A．演奏前，调节小提琴的琴弦松紧可改变声音的响度B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C．小提琴演奏的乐曲通过空气传入听众的耳朵D．小提琴的音色和二胡的音色相同4．（3分）如图所示，加热﹣40℃的冰，下列说法正确的是（）A．BC段表示当前物体的状态仍是固体B．冰的熔化过程温度不变，说明熔化不需要吸热C．水的沸腾过程温度不变，说明它的内能不变D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5．（3分）如图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g=10N/kg）（）A．70N 热传递B．70N 做功 C．700N 热传递D．700N 做功6．（3分）如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7．（3分）A、B两种实心物体的质量与体积的关系如图1所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图2的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个 B．2个 C．3个 D．4个二、填空题（本大题7小题，每空1分，共21分）8．（3分）夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒吸热所致。
2018年东莞市初中毕业水平考试物理试题
•2018年东莞市初中生毕业水平考试物理试题一、选择题(本题共10小题，每小题3分，共30分。
在每小题列出的四个选项中，只有一项是正确的，请将正确选项的字母填写在下表中)1、一个物体的质量是300g,这个物体可能是( )A.一张课桌B.一本书C.一支铅笔D.一个学生2、课堂发言的同学声音一定要洪亮，这是增大了声音的( )A.音调B.音色C.响度D.声速3、在下列“温度随时间变化”的图象中，能反映晶体凝固特点的是（）A B． C． D．4.下列关于凸透镜应用的说法中，正确的是( ）A.放电影时，屏幕上所成的是物体的正立、放大的虚像B.使用投影仪时，通过凸透镜所成的是物体的倒立、放大的实像C.照相时，底片上成的是物体的正立、缩小的实像D.透过放大镜看到的是物体的正立、放大的实像5、如图所示的四种现象中，其物态变化属于液化的是（）•A．冰雪遇暖消融B．露珠逐渐消失C．电熨斗冒出白雾D．树枝上形成“雾花”6、我国自主研发生产的一种碳纤维材料，各项性能均达到国际先进水平，其密度是钢的四分之一，下列关于碳纤维材料说法正确的是：（）A碳纤维材料适合制作打夯的重锤B有两个等体积的实心航空器部件，分别用钢和碳纤维材料制成，它们的质量比为4:1C.用碳纤维材料制成同一个航空器部件，在地球上的质量要比在月球上的质量大D碳纤维材料的质量越大密度越大7、如图所示，人沿水平方向推装满沙子的车，但没有推动，下列说法正确的是（）A.人对车的的作用力小于车对人的作用力B.人对车的推力小于地面对车的摩擦力C.沙子受到的重力与地面对车的支持力是一对平衡力D.人对车的推力与地面对车的摩擦力是一对平衡力8、下列关于温度、内能和能量的说法中正确的是（）A.物体吸收热量，温度不一定升高B.凡是物体温度升高，就一定吸收了热量，没有其它方法和途径C.热量总是从内能大的物体传到内能小的物体D.物体的温度升高，内能不一定增加9、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是( )A、M接C，N接BB、M接A，N接BC、M接C，N接DD、M接A，N接D10、如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来，关于这一现象的说法，正确的是（）A、此现象说明磁可以生电B、导体ab运动方向与电流方向和磁场方向有关C、发电机是利用这一现象来工作的D、在该现象中，机械能转化电能二、填空题(本题共8小题，每空1分，共22分)11、如图所示是一款具有摄像功能的手机，摄像机的镜头相当于一个______透镜，通过镜头所成的像是______(选填“实像”或“虚像”)“自拍神器”给旅行者自拍带来更多方便，与直接拿手机自相比，利用自拍杆可以______物距。
(完整版)2018年广东省中考物理试卷及答案(图文清晰版),推荐文档
2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1．以下描述中与光的折射现象有关的是（ ） A．形影相随，亲密无间 B．海市蜃楼，虚无缥缈 C．镜中生花，脱离实际 D．水中捞月，一无所得2．以下物理规律无法用实验直接验证的是（ ） A．牛顿第一定律 B．欧姆定律 C．光的反射定律 D．焦耳定律3．音乐会上小提琴演奏乐曲时，下列说法正确的是（） A．演奏前，调节小提琴的琴弦松紧可改变声音的响度 B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调 C．小提琴演奏的乐曲通过空气传入听从的耳朵 D．小提琴的音色和二胡的音色相同4．如题4图所示，加热－40℃的冰，下列说法正确的是（） A．BC段表示当前物体的状态仍是固体 B．冰的融化过程温度不变，说明熔化不需要吸热 C．水的沸腾过程温度不变，说明它的内能不变 D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5．如题5图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g＝10N/kg）（）A．70N 热传递 B．70N 做功C．700N 热传递 D．700N 做功题5图6．如题6-1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题6-2图所示，下列说法正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7．A、B两种实心物体的质量与体积的关系如题7-1图所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则题7-2图的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个 B．2个 C．3个 D．4个题7-1图题7-2图二、填空题（本大题7小题，每空1分，共21分）8．夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气_______形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水________吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒_________吸热所致．（均填物态变化名称）9．常见的物质由分子组成，分子由_______组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在________力．10．汽车GPS导航仪与通讯卫星之间通过________来传递信息，其中真空中的传播速度为_________m/s；如题10图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是________信号．题10图题11-1图题11-2图11．如题11-1图所示，闭合开关时，电压表示数如题11-2图所示为________V；将滑动变阻器的滑片P 向右移动时，电流表示数将________，电压表示数将_________．（后两空选填“变大”、“变小”或“不变”）12．如题12图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上．闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为_____极，条形磁铁受到的摩擦力______（选填“变大”、“变小”或“不变”），方向水平________．（选填“向左”或“向右”）题12图题13图13．如图13图所示，要使R 1与R 2组成并联电路，应闭合开关______，若此时电流表A 1和A 2的实数之比为2：5，则R 1与R 2的电阻之比为______，R 1与R 2消耗的电功率之比为________．14．我国最新研发的63A 式轻型水陆两栖坦克的质量为24t ，它在陆地上行驶时与水平地面接触的总面积为8m 2，对地面的压强为________Pa ；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时______N ，排开水的体积为___________m 3．（，g ＝10N/kg ）33/100.1m kg ⨯=水ρ三、作图题（共7分）15．（1）如题15-1图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂L ．（2）如题15-2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．（3）如题15-3图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．题15-1图题15-2图 题15-3图 .四、实验题（本大题共3小题，共20分）16．（6分）（1）如题16-1图甲所示，圆形物体的直径是_____cm ，如题16-1图乙所示，秒表的读数为_____s ．题16-1图 甲 题16-1图 乙（2）如题16-2图甲所示，实心物体被绳子拉着浸没在水中，此时它受到_______个力的作用；剪断绳子后该物体运动直至静止，请在题16-2图乙中画出浮力F 浮随时间t 变化的大致图象．甲乙题16-2图题16-3图（3）利用太阳光测量两块凸透镜的焦距，请在题16-3图中的虚线框内设计测量焦距的实验记录表格．（物理量和单位均可采用文字或符号说明）17．（7分）在探究“阻力对物体运动的影响”的实验中，如题17-1图所示．题17-1图（1）让同小车从斜面上同一位置由静止开始下滑，目的是________________．（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最_________．（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_______运动．（4）如图题17-1图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_______关系（选填序号）．①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度题17-2图（5）如题17-2图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为_______N．（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的___________关系（选填序号）．①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18．（7分）在“探究电流跟电压关系”的实验中：（1）如题18-1图所示，甲为_____，乙为_____．（选填“电流表”或“电压表”）（2）用笔画线代替导线将题18-2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．（导线不能交叉）题18-1图题18-2图.（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如题18-3图表所示，请根据该图表中数据在题18-4图中进行描点连线．题18-3图题18-4图（4）对实验数据进行分析，归纳出结论是____________________________．五、计算题（本大题共2小题，共13分）19．（6分）如题19图是建筑工地上的起重机示意图，起重机的电动机功率为3×103W，当它把质量为1t 的重物匀速提起24m时，用时100s．（g＝10N/kg）求：（1）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少？（2）若起重机AB长为20m，吊起重物时B端的配重质量为4t，为使起重机不翻倒，则OB长为多少？（不计摩擦和起重机自重）题19图20．（7分）如题20-1图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题20-2图所示．（设电源电压保持不变），求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x替换的是电阻R1或R2．（4）此时替换后电流表示数减少了0.3A，求未知电阻R x的阻值．题20-1图题20-2图六、综合能力题（本大题共3小题，共18分）21．（5分）如题21-1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”．这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具．题21-1图题21-2图题21-3图（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦．（2）如题21-2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量．（3）如题21-3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是_____________________________________________．（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶．22．（7分）“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力．根据P ＝UI 中发电机的功率不变效应，若提高输电线路中的电压U ，那么线路中的电流I 一定会减小，反之亦然．输电线路的电能损耗主要是输电线电流热效应，输电线损失的热功率P ＝I 2R ，所以采用输电线的电阻要尽量小．如果线路中电流降低到原来的，那么线路21中损失的热功率就减少为原来的，因此提高电压可以很有效地降低输电线路中的热功率损失．41（1）若采用110kV 的超高压输送电能，输电线路的电流I 1＝_____，输电线路损失的热功率P t ＝______W ，其与发电厂输出电功率P 0之比P 1：P 0＝_______．（2）若采用1100kV 超高压输送电能，输电线路损失的热功率P 2＝______W ，其与高压输送电能损失的热功率P t 之比P 2：P 1＝_______．所以采用超高压远距离输电可以大大降低输电线路的______________的损失．（3）若想使输电线路中的热功率损耗为零，还可以采用________做为输电线材料．23．（6分）阅读下列短文，回答问题，“天舟一号”与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016年9月15日发射成功“天宫二号”在距地面高度380km 圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90分钟，“天舟一号”货运飞船于2017年4月20日由长征七号火箭成功发射升空，并于2017年4月22日与“天宫二号”首次自动交会对接成功，如题23-1图所示，为我国建立自己的空间站迈出了坚实的一步。
2018年广东省东莞市中考物理试卷(含解析)
2018年广东省东莞市中考物理试卷(含解析)2018年广东省东莞市中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1.以下描述中与光的折射现象有关的是（）。
A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花，脱离实际D．水中捞月，一无所得2.以下物理规律无法用实验直接验证的是（）。
A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律3.音乐会上小提琴演奏乐曲时，下列说法正确的是（）。
A．演奏前，调节小提琴的琴弦松紧可改变声音的响度B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C．小提琴演奏的乐曲通过空气传入听众的耳朵D．小提琴的音色和二胡的音色相同4.如图所示，加热-40℃的冰，下列说法正确的是（）。
A．BC段表示当前物体的状态仍是固体B．冰的熔化过程温度不变，说明熔化不需要吸热C．水的沸腾过程温度不变，说明它的内能不变D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5.如图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g=10N/kg）（）。
A．70N热传递B．70N做功C．700N热传递D．700N做功6.如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I 的变化关系如图2所示，下列说法正确的是（）。
A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7.A、B两种实心物体的质量与体积的关系如图1所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图2的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）。
A．1个B．2个C．3个D．4个二、填空题（本大题7小题，每空1分，共21分）8.夏日炎炎，XXX从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水吸热所致；他买了XXX含嘴里过了一会感觉到凉快是由于冰棒吸热所致。

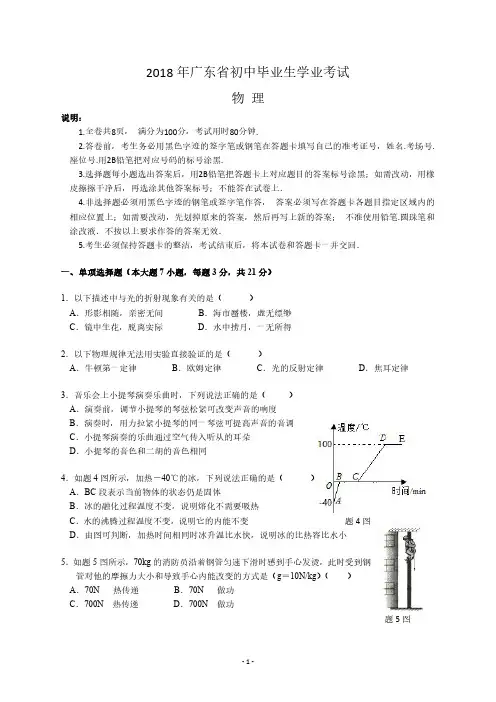

2018年广东省中考物理试卷及答案(精美排版) - 打印版
题 17-2 图
①滑动摩擦力的大小与接触面的粗糙程度； ②滑动摩擦力的大小与压力大小；
-4-
18．（7 分）在“探究电流跟电压关系”的实验中： （1）如题 18-1 图所示，甲为_____，乙为_____．（选填“电流表”或“电压表”） （2）用笔画线代替导线将题 18-2 图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左
题 13 图
13．如图 13 图所示，要使 R1 与 R2 组成并联电路，应闭合开关______，若此时电流表 A1 和 A2 的实
数之比为 2：5，则 R1 与 R2 的电阻之比为______，R1 与 R2 消耗的电功率之比为________．
14．我国最新研发的 63A 式轻型水陆两栖坦克的质量为 24t，它在陆地上行驶时与水平地面接触的
管对他的摩擦力大小和导致手心内能改变的方
B．70N 做功
C．700N 热传递
D．700N 做功
题5图
-1-
6．如题 6-1 图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片 P 从 b 端滑到 a 端，电 压表示数 U 与电流表示数 I 的变化关系如题 6-2 图所示，下列说法正确的是（ ）
22．（7 分）“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一
定的，它决定于发电机组的发电能力．根据 P＝UI 中发电机的功率不变效应，若提高输电线路
中的电压 U，那么线路中的电流 I 一定会减小，反之亦然．输电线路的电能损耗主要是输电线
电流热效应，输电线损失的热功率 P＝I2R，所以采用输电线的电阻要尽量小．如果线路中电流
体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道
(完整)2018年广东省中考物理试卷及答案(图文清晰版),推荐文档
2018 年广东省中考物理试卷一、单项选择题（本大题7 小题，每题3 分，共21 分）1.以下描述中与光的折射现象有关的是（）A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花，脱离实际D．水中捞月，一无所得2.以下物理规律无法用实验直接验证的是（）A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律3．音乐会上小提琴演奏乐曲时，下列说法正确的是（）A．演奏前，调节小提琴的琴弦松紧可改变声音的响度B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C．小提琴演奏的乐曲通过空气传入听从的耳朵D．小提琴的音色和二胡的音色相同4.如题4 图所示，加热－40℃的冰，下列说法正确的是（）A．BC 段表示当前物体的状态仍是固体B．冰的融化过程温度不变，说明熔化不需要吸热C．水的沸腾过程温度不变，说明它的内能不变D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5.如题5 图所示，70kg 的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g＝10N/kg）（）A.0N 热传递B．70N 做功C．700N 热传递D．700N 做功题 5 图6.如题6-1 图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如题6-2 图所示，下列说法正确的是（）A.电源电压是9VB.定值电阻R 的阻值是6ΩC.滑动变阻器的阻值范围是0～18ΩD.若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V7.A、B 两种实心物体的质量与体积的关系如题7-1 图所示，把体积相等的A、B 物体挂在滑轮组下，若要使它们处于静止状态，则题7-2 图的虚线框内悬挂B 物体的个数是（不计摩擦和滑轮的自重）（）A．1 个B．2 个C．3 个D．4 个题7-1 图题7-2 图二、填空题（本大题7 小题，每空1 分，共21 分）8.夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒吸热所致．（均填物态变化名称）9.常见的物质由分子组成，分子由组成；夏日荷花盛开飘来阵阵花香，这是现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在力．10.汽车GPS 导航仪与通讯卫星之间通过来传递信息，其中真空中的传播速度为m/s；如题10 图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是信号．题10 图题11-1 图题11-2 图11.如题11-1 图所示，闭合开关时，电压表示数如题11-2 图所示为V；将滑动变阻器的滑片P向右移动时，电流表示数将，电压表示数将．（后两空选填“变大”、“变小”或“不变”）12.如题12 图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上．闭合开关S，当滑动变阻器的滑片P 逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为极，条形磁铁受到的摩擦力（选填“变大”、“变小”或“不变”），方向水平．（选填“向左”或“向右”）题12 图题13 图13. 如图 13 图所示，要使 R 1 与 R 2 组成并联电路，应闭合开关 ，若此时电流表 A 1 和 A 2 的实数之比为 2：5，则 R 1 与 R 2 的电阻之比为 ，R 1 与 R 2 消耗的电功率之比为．14. 我国最新研发的 63A 式轻型水陆两栖坦克的质量为 24t ，它在陆地上行驶时与水平地面接触的总面积为8m 2，对地面的压强为 Pa ；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时 N ，排开水的体积为m 3．（ 水三、作图题（共 7 分）= 1.0 ⨯103 kg / m 3，g ＝10N/kg ）15．（1）如题 15-1 图所示，轻质杠杆 OA 可绕 O 点转动，请在图中画出杠杆 OA 的动力臂 L ．（2） 如题 15-2 图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．（3） 如题 15-3 图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．题 15-1 图 题 15-2 图 题 15-3图.四、实验题（本大题共 3 小题，共 20 分）16．（6 分）（1）如题 16-1 图甲所示，圆形物体的直径是 cm ，如题 16-1 图乙所示，秒表的读数为s ．题 16-1 图 甲 题 16-1 图 乙（2） 如题 16-2 图甲所示，实心物体被绳子拉着浸没在水中，此时它受到个力的作用；剪断绳子后该物体运动直至静止，请在题 16-2 图乙中画出浮力 F 浮随时间 t 变化的大致图象．甲乙题16-2 图题16-3 图（3）利用太阳光测量两块凸透镜的焦距，请在题16-3 图中的虚线框内设计测量焦距的实验记录表格．（物理量和单位均可采用文字或符号说明）17．（7 分）在探究“阻力对物体运动的影响”的实验中，如题17-1 图所示．题17-1 图（1）让同小车从斜面上同一位置由静止开始下滑，目的是．（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最．（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做运动．（4）如图题17-1 图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的关系（选填序号）．①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度题17-2 图（5）如题17-2 图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为N．（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的关系（选填序号）．①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18．（7 分）在“探究电流跟电压关系”的实验中：（1）如题18-1 图所示，甲为，乙为．（选填“电流表”或“电压表”）（2）用笔画线代替导线将题18-2 图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．（导线不能交叉）题18-1 图题18-2 图.（3）在实验操作过程中保持不变，闭合开关时，调节滑动变阻器的滑片P 做了三组实验数据，如题18-3 图表所示，请根据该图表中数据在题18-4 图中进行描点连线．题18-3 图题18-4 图（4）对实验数据进行分析，归纳出结论是．五、计算题（本大题共2 小题，共13 分）19．（6 分）如题19 图是建筑工地上的起重机示意图，起重机的电动机功率为3×103W，当它把质量为1t 的重物匀速提起24m 时，用时100s．（g＝10N/kg）求：（1）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少？（2）若起重机AB 长为20m，吊起重物时B 端的配重质量为4t，为使起重机不翻倒，则OB 长为多少？（不计摩擦和起重机自重）题19 图20．（7 分）如题20-1 图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题20-2 图所示．（设电源电压保持不变），求：（1）电源电压U 是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x替换的是电阻R1或R2．（4）此时替换后电流表示数减少了0.3A，求未知电阻R x的阻值．题20-1 图题20-2 图六、综合能力题（本大题共 3 小题，共18 分）21．（5 分）如题21-1 图所示，2018 年5 月23 日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160 公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”．这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具．题21-1 图题21-2 图题21-3 图（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦．（2）如题21-2 图所示，列车站台设计成中间高两边低的原因是：进站时列车由于要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的，不用消耗过多的电能或化学能等能量．（3）如题21-3 图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是．（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向行驶．22．（7 分）“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力．根据P＝UI 中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I 一定会减小，反之亦然．输电线路的电能损耗主要是输电线电流热效应，输电线1 损失的热功率P＝I2R，所以采用输电线的电阻要尽量小．如果线路中电流降低到原来的2 ，那么线路1中损失的热功率就减少为原来的4 ，因此提高电压可以很有效地降低输电线路中的热功率损失．（1）若采用110kV 的超高压输送电能，输电线路的电流I1＝，输电线路损失的热功率P t＝W，其与发电厂输出电功率P0之比P1：P0＝．（2）若采用1100kV 超高压输送电能，输电线路损失的热功率P2＝W，其与高压输送电能损失的热功率P t之比P2：P1＝．所以采用超高压远距离输电可以大大降低输电线路的的损失．（3）若想使输电线路中的热功率损耗为零，还可以采用做为输电线材料．23．（6 分）阅读下列短文，回答问题，“天舟一号”与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016 年9 月15 日发射成功“天宫二号”在距地面高度380km 圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90 分钟，“天舟一号”货运飞船于2017 年4 月20 日由长征七号火箭成功发射升空，并于2017 年4 月22 日与“天宫二号”首次自动交会对接成功，如题23-1 图所示，为我国建立自己的空间站迈出了坚实的一步。
2018年广东省中考物理试卷及答案(Word图文清晰版)
2018年广东省中考物理试卷及答案(Word图文清晰版)2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1．以下描述中与光的折射现象有关的是（）A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花，脱离实际D．水中捞月，一无所得2．以下物理规律无法用实验直接验证的是（）A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律3．音乐会上小提琴演奏乐曲时，下列说法正确的是（）A．演奏前，调节小提琴的琴弦松紧可改变声音的响度B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C．小提琴演奏的乐曲通过空气传入听从的耳朵D．小提琴的音色和二胡的音色相同4．如题4图所示，加热－40℃的冰，下列说法正确的是（）与电流表示数I的变化关系如题6-2图所示，下列说法正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7．A、B两种实心物体的质量与体积的关系如题7-1图所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则题7-2图的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个B．2个C．3个D．4个题7-1图题7-2图二、填空题（本大题7小题，每空1分，共21分）8．夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气_______形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水________吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒_________吸热所致．（均填物态变化名称）9．常见的物质由分子组成，分子由_______组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在________力．10．汽车GPS导航仪与通讯卫星之间通过________来传递信息，其中真空中的传播速度为_________m/s；如题10图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是________信号．题10图题11-1图题11-2图11．如题11-1图所示，闭合开关时，电压表示数如题11-2图所示为________V；将滑动变阻器的滑片P向右移动时，电流表示数将________，电压表示数将_________．（后两空选填“变大”、“变小”或“不变”）12．如题12图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上．闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为_____极，条形磁铁受到的摩擦力______（选填“变大”、“变小”或“不变”），方向水平________．（选填“向左”或“向右”）题12图题13图13．如图13图所示，要使R1与R2组成并联电路，应闭合开关______，若此时电流表A1和A2的实数之比为2：5，则R1与R2的电阻之比为______，R1与R2消耗的电功率之比为________．14．我国最新研发的63A式轻型水陆两栖坦克的质量为24t，它在陆地上行驶时与水平地面接触的总面积为8m2，对地面的压强为________Pa；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时______N，排开水的体积为___________m3．（33/ρ，g＝10N/kg）=⨯kg0.1m10水三、作图题（共7分）15．（1）如题15-1图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L．（2）如题15-2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．（3）如题15-3图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．题15-1图题15-2图题15-3图.四、实验题（本大题共3小题，共20分）16．（6分）（1）如题16-1图甲所示，圆形物体的直径是_____cm，如题16-1图乙所示，秒表的读数为_____s．题16-1图甲题16-1图乙（2）如题16-2图甲所示，实心物体被绳子拉着浸没在水中，此时它受到_______个力的作用；剪断绳子后该物体运动直至静止，请在题16-2图乙中画出随时间t变化的大致图象．浮力F浮甲乙题16-2图题16-3图（3）利用太阳光测量两块凸透镜的焦距，请在题16-3图中的虚线框内设计测量焦距的实验记录表格．（物理量和单位均可采用文字或符号说明）17．（7分）在探究“阻力对物体运动的影响”的实验中，如题17-1图所示．题17-1图（1）让同小车从斜面上同一位置由静止开始下滑，目的是________________．（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最_________．（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_______运动．（4）如图题17-1图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_______关系（选填序号）．①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度题17-2图（5）如题17-2图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为_______N．（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的___________关系（选填序号）．①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18．（7分）在“探究电流跟电压关系”的实验中：（1）如题18-1图所示，甲为_____，乙为_____．（选填“电流表”或“电压表”）（2）用笔画线代替导线将题18-2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．（导线不能交叉）题18-1图题18-2图.（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如题18-3图表所示，请根据该图表中数据在题18-4图中进行描点连线．题18-3图题18-4图（4）对实验数据进行分析，归纳出结论是____________________________．五、计算题（本大题共2小题，共13分）19．（6分）如题19图是建筑工地上的起重机示意图，起重机的电动机功率为3×103W，当它把质量为1t的重物匀速提起24m时，用时100s．（g＝10N/kg）求：（1）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少？（2）若起重机AB长为20m，吊起重物时B端的配重质量为4t，为使起重机不翻倒，则OB长为多少？（不计摩擦和起重机自重）题19图20．（7分）如题20-1图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题20-2图所示．（设电源电压保持不变），求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x替换的是电阻R1或R2．（4）此时替换后电流表示数减少了0.3A，求未知电阻R x的阻值．题20-1图题20-2图六、综合能力题（本大题共3小题，共18分）21．（5分）如题21-1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”．这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具．题21-1图题21-2图题21-3图（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦．（2）如题21-2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量．（3）如题21-3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是_____________________________________________．（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶．22．（7分）“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力．根据P＝UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小，反之亦然．输电线路的电能损耗主要是输电线电流热效应，输电线损失的热功率P＝I2R，所以采用输电线的电阻要尽量小．如1，那么线路中损失的热果线路中电流降低到原来的21，因此提高电压可以很有效地功率就减少为原来的4降低输电线路中的热功率损失．（1）若采用110kV的超高压输送电能，输电线路的电流I1＝_____，输电线路损失的热功率P t＝______W，其与发电厂输出电功率P0之比P1：P0＝_______．（2）若采用1100kV超高压输送电能，输电线路损失的热功率P2＝______W，其与高压输送电能损失的热功率P t之比P2：P1＝_______．所以采用超高压远距离输电可以大大降低输电线路的______________的损失．（3）若想使输电线路中的热功率损耗为零，还可以采用________做为输电线材料．23．（6分）阅读下列短文，回答问题，“天舟一号”与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016年9月15日发射成功“天宫二号”在距地面高度380km圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90分钟，“天舟一号”货运飞船于2017年4月20日由长征七号火箭成功发射升空，并于2017年4月22日与“天宫二号”首次自动交会对接成功，如题23-1图所示，为我国建立自己的空间站迈出了坚实的一步。
2018年广东省中考物理试卷（含答案与解析）
2018年广东省中考物理试卷（含答案与解析）---------------- 密★启用前 __ --------------------描述中与光的折射现象有关的是 ( )__ __ _号卷生 _ 考 __ __ __ ___ __ 上__ _ __ __ 名 __ _ 答__ ____ __ _--------------------所示，70 k g 的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g 取 10 N/kg ） ( ) A.70 N 热传递B.70 N 做功C.用 ( -------------绝在--------------------广东省 2018 年初中毕业考试物理满分 100 分，考试时间 80 分钟。
_ __C.镜中生花，脱离实际D.水中捞月，一无所得__ __ 2.以下物理规律无法用实验直接验证的是 ()____3.音乐会上用小提琴演奏乐曲时，下列说法正确的是()_ _ B.演奏时，用力拉小提琴的同一琴弦可提高声音的音调_ _ D.小提琴的音色和二胡的音色相同 _ __ _ 姓 _ A.BC 段表示当前物体的状态仍是固态_ __ 冰的比热容比水小_题校学业毕一、单项选择题（本大题 7 小题，每小题 3 分，共 21 分）此A.形影相随，亲密无间B.海市蜃楼，虚无缥缈A.牛顿第一定律B.欧姆定律 --------------------C.光的反射定律D.焦耳定律A.演奏前，调节小提琴的琴弦松紧可改变声音的响度--------------------小提琴演奏的乐曲通过空气传入听众的耳朵 4.如图所示，加热 -40 ℃的冰，下列说法正确的是( )-------------------- B.冰的熔化过程温度不变，说明熔化不需要吸热C.水的沸腾过程温度不变，说明它的内能不变D.由图象可以判断，加热时间相同时冰升温比水快，说明5.如图C.700 N 热传递 D .700 N 做功无--------------------6.如图甲所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片 P 从 B 端滑到 A端，电压表示数U 与电流表示数I 的变化关系如图乙所示，下列说法不正确的是( )A.电源电压是 9 VB.定值电阻 R 的阻值是6 ΩC.滑动变阻器的阻值范围是0 ~18 ΩD.若定值电阻R 出现接触不良，则电流表示数为0，电压表示数为 9 V7.A 、B 两种实心物体的质量与体积的关系如图甲所示，把体积相等的 A 、B 物体挂在滑轮组下，若要使它们处于静止状态，则图乙的虚线框内悬挂B 物体的个数是（不计摩擦和滑轮的自重） ) A.1 个 B.2 个 C.3 个 D.4 个二、填空题（本大题 7 小题，每空 1 分，共 21 分）8.夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气；他在游泳池游后走上岸感觉到有点冷是由于身上的水吸热；他买了冰棒含在嘴里，过了一会儿感觉到凉快是由于冰棒吸热。
2018年广东省中考物理试卷和答案(图文清晰版).docx
2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1. 以下描述屮与光的折射现象有关的是（ ）A.形彫相随，亲密无I'可 B.海市蜃楼，虚无缥缈C.镜中生花，脱离实际D.水中捞月，一无所得2.以下物理规律无法用实验直接验证的是（ ）3. 咅乐会上小提琴演奏乐曲时，下列说法正确的是（ ）A. 演奏前，调节小提琴的琴弦松紧可改变声音的响度B. 演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C. 小提琴演奏的乐曲通过空气传入听从的耳朵D. 小提琴的音色和二胡的音色相同4. 如题4图所示，加热一40°C 的冰，下列说法正确的是（ ）A. BC 段表示当前物体的状态仍是固体B. 冰的融化过程温度不变，说明熔化不需耍吸热C. 水的沸腾过程温度不变，说明它的内能不变D. 由图可判断，加热吋I'可相同时冰升温比水快，说明冰的比热容比水小5. 如题5图所示，70kg 的消防员沿着钢管匀速下滑时感到手心发烫，此吋受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g=10N/kg ）（）A. 70N 热传递B. 70N 做功C. 700N 热传递—i 1—5sRa题6•［图6. 如题6・1图肋■示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数"与电流表示数/的变化关系如题6・2图所示，下列说法正确的是（）A. 电源电压是9VB. 定值电阻R 的阻值是6QC. 滑动变阻器的阻值范围是0〜18QD. 若定值电阻R 出现接触不良时，电流表示数为0,电压表示数为9V7. A 、B 两种实心物体的质量与体积的关系如题7・1图所示，把体积相等的A 、B 物体挂在滑轮组下，若要使它们处于静止状态，则题7・2图的虚线框内悬挂B 物体的个数是（不计摩擦和滑轮的自重）（）A.牛顿第一定律B.欧姆定律C.光的反射定律D.焦耳定律D. 700N 做功A.1个B. 2个C. 3个D. 4个二、填空题（本大题7小题，每空1分，共21分）8. _______________________________________________________________________________ 夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气屮的水蒸气 _______________ 形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水 __________ 吸热所致；他买了冰棒含嘴里过了 一会感觉到凉快是由于冰棒 _________ 吸热所致.（均填物态变化名称）9. _______________________________ 常见的物质由分子组成，分子由 __________________________ 组成；夏口荷花盛开飘來阵阵花香，这是 _____ 现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之I'可存在 _________ 力.10・汽车GPS 导航仪与通讯卫星之间通过 _________来传递信息，其中真空中的传播速度为 __________ m/s ；如题10图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是 __________ 信号.^/VWWX 慈VVW\A/WVWW\/ 肘氐---------------- >题10图11. 如题11・1图所示，闭合开关吋，电压表示数如题11・2图所示为 _______ V ；将滑动变阻器的滑片P 向右移动时，电流表示数将 ________ ,电压表示数将 __________ ・（后两空选填“变大"、“变小”或“不变”）12. 如题12图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上.闭合开关S,当滑动变阻器的滑片P 逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为 ________ 极，条形磁铁受到的摩擦力 ______ （选填“变大”、“变小”或环变”），方向水平 _ .（选填“向左”或“向右”）题12图 题13图题7-1图题7-2图I N I~s77/7777777777^♦ m/g题11-2图二二一二二13.___________________________________________________ 如图13图所示，要使&与R2组成并联电路，应闭合开关______________________________________________ ,若此时电流表街和A?的实数之比为2： 5,则用与&的电阻之比为__________ , &与R2消耗的电功率之比为__________ •14. 我国最新研发的63A 式轻型水陆两栖坦克的质量为24t,它在陆地上行驶时与水平地面接触的总面积为 8m 2,对地面的压强为三. 作图题（共7分）15. （1）如题15・1图所示，轻质杠杆0A 可绕0点转动，请在图中画出杠杆0A 的动力借L.（2）如题15・2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数.（3）如题15・3图所示，①请将图中“光控开关J “声控开关"和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座.四、实验题（本大题共3小题，共20分）该物体运动直至静止，请在题16・2图乙中画出浮力F 浮随时间f 变化的大致图象.Pa ；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时N,排开水的体积为m\ ( °水=l.OxlO 3kg/m 3, g=10N/kg)火线 零线 地线题15-3图16. （6分）（1）如题16-1图甲所示，圆形物体的直径是 cm,如题16-1图乙所示，秒表的读数为（2）如题16・2图甲所示，实心物体被绳子拉着浸没在水中，此时它受到题16-1图个力的作用；剪断绳子后题16-3图题16-2图(3)利用太阳光测量两块凸透镜的焦距，请在题16-3图中的虚线框内设计测量焦距的实验记录表格.(物理量和单位均可采用文字或符号说明)17.(7分)在探究“阻力对物体运动的彫响”的实验屮，如题17・1图所示.题17-1图(1)让同小车从斜面上同一位置由静止开始下滑，目的是__________________ •(2)实验中同一小车在木板表面上运动的距离最长，表明它在该表血受到的阻力最___________ •(3)假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做________ 运动.(4)如图题17-1图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的 __________关系(选填序号).①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度(5)如题17-2图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为______ N.(6)_________________________________________________________________________ 在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的_________________________ 关系(选填序号).①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18.(7分)在“探究电流跟电压关系''的实验屮：(1)如题18・1图所示，甲为 ___ ,乙为______ •(选填“电流表”或“电压表”)(2)用笔画线代替导线将题18-2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动.(导线不能交叉)（3）在实验操作过程中保持 _____ 不变，闭合开关时，调节滑动变阻器的滑片P 做了三组实验数据，如题 18-3图表所示，请根据该图表中数据在题18-4图中进行描点连线.（4）对实验数据进行分析，归纳出结论是 _____________________________五、计算题（本大题共2小题，共13分）19. （6分）如题19图是建筑工地上的起重机示意图，起重机的电动机功率为3X103W,当它把质量为It的重物匀速提起24m 时，用 时100s. （g=10N/kg ）求：（1 ）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少?（2）若起重机AB 长为20m,吊起重物时B 端的配重质暈为4（,为使起重机不翻倒，则OB 长为多少？（不计摩擦和起重机口重）验次数物理量 123 电压表C//V 1.0 2.0 2.5 电流表Z/A0.110200.26题18・1图题18・2图题18-3图题18-4图题19图20. （7分）如题20-1图所示，已知定值电阻&的阻值为30Q,闭合开关时整个电路正常工作，两电流表 的指针都在同一位置，示数如题20・2图所示.（设电源电压保持不变），求：（1） 电源电压U 是多少？（2） 通过定值电阻$的电流是多少？（3） 现用一个未知阻值的定值电阻乩替换电阻&或心，替换后只有一个电流表的示数发生了变化，请判 断他替换的是电阻&或尺＞（4） 此时替换后电流表示数减少了 0.3A,求未知电阻他的阻值.六、综合能力题（本大题共3小题，共18分）21. （5分）如题21・1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程 样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损 耗小、易维护等优点，被誉为“零高度飞行器J 这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车 将为我国城市I'可提供一种方便快捷的绿色轨道交通工具.（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互 _____________ ，车体与轨 道不接触，无摩擦，列车能够在轨道上方儿厘米的高度上飞驰，避免了来自车轮与轨道Z 间的摩擦.（2）如题21・2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于 ___________ 要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的___________ ，不用消耗过多的电能或化学能等能量.（3）如题21-3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是安全线题21-1图 题21-2图 题21-3图 题20-2图(4) _______________________________________________________________________ 小张乘坐列车吋看见两旁的房屋迅速向东退去，则列车相对于地面正在向 _______________________________ 行驶.22. (7分)“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的， 它决定于发电机组的发电能力.根据P=UI^发电机的功率不变效应，若提高输电线路屮的电压U,那 么线路中的电流/一定会减小，反Z 亦然.输电线路的电能损耗主要是输电线电流热效应，输电线损失 的热功率P=bR ＞所以采用输电线的电阻要尽量小.如果线路中电流降低到原来的丄，那么线路中损失 2的热功率就减少为原來的丄，因此提高电压可以很有效地降低输电线路中的热功率损失.4(1) 若采用llOkV 的超高压输送电能，输电线路的电流/]= _______ ,输电线路损失的热功率人= _________ W,其与发电厂输出电功率Po 之比戸：Po= _________ •(2) 若采用1100kV 超高压输送电能，输电线路损失的热功率戶2= _______ W,其与高压输送电能损失的热功率AZ 比P2： PL ________ -所以采用超高压远距离输电可以大大降低输电线路的 _________________ 的 损失.(3) 若想使输电线路中的热功率损耗为零，还可以釆用 _________ 做为输电线材料. 23. (6分)阅读下列短文，回答问题，“天舟一号"与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016年9月15日发射成功“天宫二号”在距地面高度380km 圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90分钟，“天舟一号”货运飞船于2017年 4月20日由长征七号火箭成功发射升空，并于2017年4月22日与“天宫二号”首次自动交会对接成功，如题23-1图所示，为我国建立自己的空间站迈出了坚实的一步。
(完整)2018年广东省中考物理试卷及答案(Word图文清晰版),推荐文档
2018年广东省中考物理试卷一、单项选择题（本大题 7小题，每题3分，共21分） 1 •以下描述中与光的折射现象有关的是（ ）A .形影相随，亲密无间B .海市蜃楼，虚无缥缈C .镜中生花，脱离实际D .水中捞月，一无所得2 .以下物理规律无法用实验直接验证的是（ ）A .牛顿第一定律B .欧姆定律C .光的反射定律3 .音乐会上小提琴演奏乐曲时，下列说法正确的是（ ）A .演奏前，调节小提琴的琴弦松紧可改变声音的响度B .演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C .小提琴演奏的乐曲通过空气传入听从的耳朵D .小提琴的音色和二胡的音色相同4 .如题4图所示，加热一 40 C 的冰，下列说法正确的是（ ）A . BC 段表示当前物体的状态仍是固体B .冰的融化过程温度不变，说明熔化不需要吸热C .水的沸腾过程温度不变，说明它的内能不变D .由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小 5 .如题5图所示，70kg 的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导 致手心内能改变的方式是（g = 10N/kg ）（ ）电源电压是9V定值电阻R 的阻值是6 Q若定值电阻R 出现接触不良时，电流表示数为0,电压表示数为 7. A 、B 两种实心物体的质量与体积的关系如题7-1图所示，把体积相等的使它们处于静止状态，则题 7-2图的虚线框内悬挂 B 物体的个数是（不计摩擦和滑轮的自重）（B . 2个A . 70N 热传递B . 70N D . 700N 做功U/V6 .如题6-1图所示, 电源电压保持不变，闭合开关时，滑动变阻器的滑片 P 从b 端滑到a 端，电压表示数U 与电流表示数 I 的变化关系如题6-2图所示，下列说法正确的是（D .焦耳定律C . 滑动变阻器的阻值范围是 0〜18 Q9VA 、B 物体挂在滑轮组下，若要nun二、填空题（本大题 7小题，每空1分，共21分）8•夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气_______ 形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水 _____________ 吸热所致；他买了冰棒含嘴里过了 一会感觉到凉快是由于冰棒 ___________ 吸热所致.（均填物态变化名称）9 •常见的物质由分子组成，分子由 ________ 组成；夏日荷花盛开飘来阵阵花香，这是 ______________________ 现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在________ 力.10.汽车GPS 导航仪与通讯卫星之间通过 ____________ 来传递信息，其中真空中的传播速度为 _____________ m/s ；如题10图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是________ 信号11•如题11-1图所示，闭合开关时，电压表示数如题11-2图所示为 ________ V ;将滑动变阻器的滑片 P 向12 •如题12图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上•闭合开关S ,当滑动变阻器的滑片 P 逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为 _____________ 极，条形 磁铁受到的摩擦力 ______ （选填 变大”、变小”或不变”），方向水平 ________ •（选填 向左”或 向右”）右移动时，电流表示数将 _________ ，电压表示数将（后两空选填 变大”、变小”或不变”）z三二二二题12图17眾题11-1图题11-2图13•如图13图所示，要使R1与R2组成并联电路，应闭合开关___________ ，若此时电流表A1和A2的实数之比为2: 5，贝V R1与R2的电阻之比为______ ,R1与R2消耗的电功率之比为__________ •14. 我国最新研发的63A式轻型水陆两栖坦克的质量为24t,它在陆地上行驶时与水平地面接触的总面积为8m2,对地面的压强为__________ P a；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时_____ N，排开水的体积为 ____________ m3.(水1.0 103kg/m3, g = iON/kg )三、作图题(共7分)15. (1)如题15-1图所示，轻质杠杆0A可绕0点转动，请在图中画出杠杆OA的动力臂L .(2)如题15-2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数.(3)如题15-3图所示，①请将图中光控开关”、声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座.四、实验题(本大题共3小题，共20分)题15-1图题15-2图题15-3图_______ 个力的作用；剪断绳子后该物体运动直至静止，请在题16-2图乙中画出浮力F浮随时间t变化的大致图象.16. (6分)(1)如题16-1图甲所示，圆形物体的直径是_________ cm,如题16-1图乙所示，秒表的读数为________s.(2)如题16-2图甲所示，实心物体被绳子拉着浸没在水中，此时它受到题16-2图题16-3图(3)禾9用太阳光测量两块凸透镜的焦距，请在题16-3图中的虚线框内设计测量焦距的实验记录表格. (物理量和单位均可采用文字或符号说明)17. (7分)在探究阻力对物体运动的影响”的实验中，如题17-1图所示.(1 )让同小车从斜面上同一位置由静止开始下滑，目的是_______________________ .(2)实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最_____(3)假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做______ 运动.(4)如图题17-1图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的关系(选填序号).(5)如题17-2图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为______ N .(6)在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的_____________ 关系(选填序号).①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18. (7分)在探究电流跟电压关系”的实验中：(1)__________________________ 如题18-1图所示，甲为，乙为.(选填电流表”或电压表”)(2)用笔画线代替导线将题18-2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动.(导线不能交叉)(3 )在实验操作过程中保持 ________ 不变，闭合开关时，调节滑动变阻器的滑片P 做了三组实验数据，如题18-3图表所示，请根据该图表中数据在题 18-4图中进行描点连线.验次数 物理:訂、 12 3电压表17/V 1.0 2.0 2,5电流表//AOJ10200.26(4) ____________________________________________________________ 对实验数据进行分析，归纳出结论是 ________________________________________ 五、计算题(本大题共 2小题，共13分)19. (6分)如题19图是建筑工地上的起重机示意图，起重机的电动机功率为的重物匀速提起 24m 时，用 时100s . (g = 10N/kg )求：3X 103W ，当它把质量为 1t(2) 若起重机AB 长为20m ,吊起重物时B 端的配重质量为 4t ,为使起重机不翻倒， 则OB 长为多少？(不计摩擦和起重机自重) 题18-1图题18-2图题18-3图题18-4图题19图20. （ 7分）如题20-1图所示，已知定值电阻 R i 的阻值为30 Q,闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题 20-2图所示.（设电源电压保持不变），求：（1 ）电源电压U 是多少？ （2）通过定值电阻 R 2的电流是多少？（3） 现用一个未知阻值的定值电阻 R x 替换电阻R i 或R 2,替换后只有一个电流表的示数发生了变化，请判 断R x 替换的是电阻R i 或R 2.（4） 此时替换后电流表示数减少了 0.3A ，求未知电阻 R x 的阻值.六、综合能力题（本大题共 3小题，共18分）21. （5分）如题21-1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程 样车运行试验取得成功，时速可达 160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损 耗小、易维护等优点，被誉为零高度飞行器”.这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具.（1） 磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________ ，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦. （2） 如题21-2图所示，列车站台设计成中间高两边低的原因是： 进站时列车由于 _____________ 要保持原来 的运动状 态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________ ，不用消耗过多的电能或化学能等能量.题21-2图安全线题21-3图题20-2图题21-1图（3）如题21-3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是(4)小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向_______________ 行驶. 22. ( 7分)西电东送"是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力. 根据P = UI中发电机的功率不变效应，若提高输电线路中的电压U ,那么线路中的电流I 一定会减小，反之亦然.输电线路的电能损耗主要是输电线电流热效应，输电线损失1 的热功率P = I2R,所以采用输电线的电阻要尽量小. 如果线路中电流降低到原来的，那么线路中损失21的热功率就减少为原来的因此提高电压可以很有效地降低输电线路中的热功率损失.4(1)若采用110kV的超高压输送电能，输电线路的电流I_ =，输电线路损失的热功率P t= ___________________ W, 其与发电厂输出电功率P o之比P1：P o= _________ .(2)若采用1100kV超高压输送电能，输电线路损失的热功率P2= _______ W，其与高压输送电能损失的热功率P t之比P2：P1 = ________ .所以采用超高压远距离输电可以大大降低输电线路的____________________ 的损失.(3 )若想使输电线路中的热功率损耗为零，还可以采用______________ 做为输电线材料.23. (6分)阅读下列短文，回答问题，天舟一号”与天宫二号”成功对接我国自主研制的天宫二号”空间实验室已于2016年9月15日发射成功天宫二号”在距地面高度380km圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90分钟，天舟一号”货运飞船于2017年4月20日由长征七号火箭成功发射升空，并于2017年4月22日与天宫二号”首次自动交会对接成功，如题23-1图所示，为我国建立自己的空间站迈出了坚实的一步。
