内墙保温砂浆施工方案
内墙保温技术交底
2、抹灰完后，应加强对抹灰工程的保护，防止阳角碰坏。
3、推小车或搬运东西时要注意不要碰坏口角和墙面。抹灰用的大杠和铁锨不要靠放在
墙上。严禁踩蹬窗台，防止损坏其棱角。
五、职业安全健康保证措施与环境保护措施
1、进入施工现场必须戴安全帽，不得穿带钉易滑的鞋。
2、进入施工现场应规范作业，禁止带病上岗，酒后作业。
8、配料中，在倾倒水泥、砂时，要文明作业，防止产生粉尘。
第2页
9、搅拌司机每天操作前应对机械进行例行检查。 10、严禁敲击料斗，防止产生噪音。 11、清洗料斗的废水排入沉淀池。 12、墙体抹灰的落地灰应及时清理，及时运送到指定的地点。 13、严禁酗酒作业，作业期间严禁吸烟及一切用火。
审核人 被交底人
三、质量标准
1、一般抹灰工程的表面质量应符合下列规定： 表面应光滑、洁净、接槎平整，分格线应清晰、阴阳角清晰。
第1页
表面应光滑、洁净、颜色均匀、无抹纹，分格线和灰线应清晰美观。 检验方法：观察，手模检查。 2、抹灰工程质量的允许偏差和检验方法应符合下表：
抹灰工程允许偏差和检验方法一览表
序号
项目
允许偏差（普通抹 灰）
内墙保温技术交底
编号
xxx
工程名称
xxx
交底日期
xxx
施工单位
单位工程名
xxx
xxx
称
交底提要
内墙保温技术交底
交底内容：
一、工程做法
保温砂浆墙面：适用于楼层外墙内表面。做法：20 厚玻化微珠保温砂浆保温层→抹
5 厚聚合物砂浆中间压入一层耐碱玻纤网格布
二、施工方法
1，施工工具：搅拌机、手推车、抹灰桶、钢抹刀、刮杠木抹子等用抹灰工具。 2，基面处理：施工前应清除墙面浮尘、油污及混凝土脱模后的隔离剂，保温施工基 面应干净坚实，如果墙面隔离剂不易清除，需用专用界面剂进行基面处理，防止由于脱 模光滑引起的粘结不牢固。 3，施工前需吊垂直，弹厚度控制线，找好厚度基准点，贴饼、冲筋。 4 配料：1kg 玻化微珠保温砂浆加水量约为 0.85-1kg，加入规定水量搅匀，最后加 入玻化微珠保温砂浆搅拌至均匀膏状后，即可使用，保温浆料必须即配即用。 5，刮抹玻化微珠保温砂浆，根据施工厚度，分层操作，每次刮抹厚度小于等于 2cm。用力要均匀，比抹水泥砂浆时用力要轻，浆料需均匀密实的覆盖墙面，待第一次 硬化后可进行第二次抹浆，当抹至规定厚度以后，用刮杠刮平整，再用木抹子搓抹一 遍，使砂浆表面平整密实。 6，刮抹专用聚合物抹面抗裂砂浆罩面，在进行此道工序时，必须等玻化微珠保温砂 浆完全固化后方可进行。聚合物抹面抗裂砂浆是一种具有优异的抗裂和一定柔性的专用 抹面砂浆，是专为玻化微珠保温砂浆设计的，有利于提高和全面保护玻化微珠保温砂浆 的综合性能，是玻化微珠保温砂浆必备的配套材料，在整个保温系统中尤为重要，刮抹 厚度以薄为宜，一般不超过 2mm。
内墙保温砂浆施工方案
内墙保温砂浆施工方案一、工程概况:本工程为1栋高层公寓,其他裙楼维5层商业市场,建筑总面积约为:22万M2。
结构形式为框架剪力墙结构,裙楼为框架结构,钢筋混凝土框架剪力墙结构,填充墙采用200厚的蒸压加气砼砌块砌筑,外墙、卫生间、弱电间采用100厚、200厚多孔砖砌筑。
外墙采用材料为无机轻集料I型保温砂浆(50.0mm)、聚合物抗裂砂浆(敷设耐碱玻纤网格布一层)(5.0mm)。
二、施工部位说明:按建筑节能设计做法要求,外墙采用内墙内保温,其它部位采用普通抹灰,按此设计要求,保温部位墙体抹灰厚度为55mm,而与其交接的其它蒸压加气砼砌块墙体砌筑部位普通抹灰厚度为20mm,厚度不一致(有个高低差止口),且此种设计做法不适于实际施工,为保证进度及质量,采用需做保温部位处与其交接的蒸压加气砼砌块墙体统一整体予以施工保温层。
(具体视现场而定)。
三、施工工艺流程:基层处理—→刷界面剂(4mm)—→不同界面钉钢丝网—→打巴—→抹第一遍保温砂浆保温层—→抹第二遍保温砂浆保温层—→贴网格布—→抹聚合物抗裂砂浆。
1、基层处理:首先将墙面不平之处凿平,墙上预埋管件安装完毕,预留孔洞位置正确,砌体灰缝的砂灰清理干净;2、墙面处理后在不同材料交接面(即砼和砌块相结合面)钉300mm宽Ф0.8厚10×10钢丝网(每边为150mm宽);3、打巴:用垂球和2.5m长靠尺,用1:2的水泥砂浆做35×35的巴子。
四、施工要点:1、保温砂浆在搅拌过程中,不能加入任何外加材料,直接加水搅拌成稠状后涂抹在相应部位;2、保温砂浆的搅拌水灰比为:1:1~1.2,且每次搅拌成料后必须在1小时内将成料涂抹到相应部位;3、因保温砂浆有纤维丝,在涂抹保温砂浆前必须用1:3的水泥砂浆打底,不能直接用于钢板网上;4、保温砂浆要随拌随用,且在规定的时间内用完,不得将过期或超过规定时间内没用完的材料抹到墙上;5、保温砂浆的搅拌过程中不能多次加水,必须是一次成料;6、抗裂砂浆一定要在保温砂浆达到强度后方可进行施工。
内墙保温抹灰施工方案

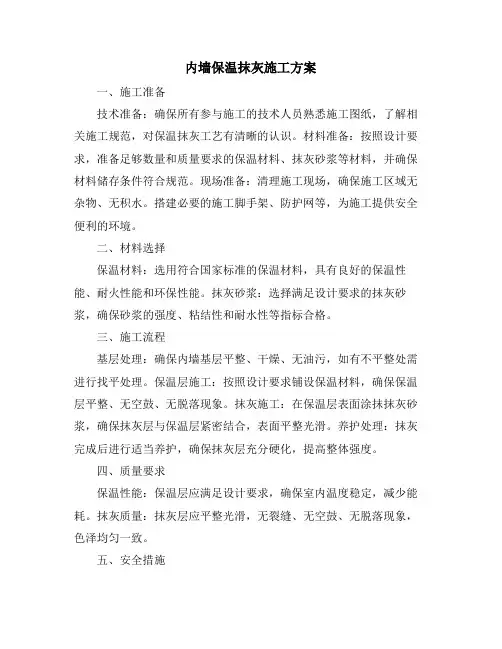

内墙保温抹灰施工方案一、施工准备技术准备：确保所有参与施工的技术人员熟悉施工图纸，了解相关施工规范，对保温抹灰工艺有清晰的认识。
材料准备：按照设计要求，准备足够数量和质量要求的保温材料、抹灰砂浆等材料，并确保材料储存条件符合规范。
现场准备：清理施工现场，确保施工区域无杂物、无积水。
搭建必要的施工脚手架、防护网等，为施工提供安全便利的环境。
二、材料选择保温材料：选用符合国家标准的保温材料，具有良好的保温性能、耐火性能和环保性能。
抹灰砂浆：选择满足设计要求的抹灰砂浆，确保砂浆的强度、粘结性和耐水性等指标合格。
三、施工流程基层处理：确保内墙基层平整、干燥、无油污，如有不平整处需进行找平处理。
保温层施工：按照设计要求铺设保温材料，确保保温层平整、无空鼓、无脱落现象。
抹灰施工：在保温层表面涂抹抹灰砂浆，确保抹灰层与保温层紧密结合，表面平整光滑。
养护处理：抹灰完成后进行适当养护，确保抹灰层充分硬化，提高整体强度。
四、质量要求保温性能：保温层应满足设计要求，确保室内温度稳定，减少能耗。
抹灰质量：抹灰层应平整光滑，无裂缝、无空鼓、无脱落现象，色泽均匀一致。
五、安全措施施工人员应穿戴齐全的安全防护用品：如安全帽、手套、防滑鞋等，确保施工过程中的个人安全。
施工现场应设置安全警示标志：并设置专人负责安全管理，确保施工过程中的安全。
六、施工注意事项施工过程中应注意保持现场整洁：及时清理施工垃圾，确保施工环境良好。
施工过程中应注意保护成品：避免对已完成的保温抹灰层造成损坏。
七、工程验收验收前应进行全面的质量检查：确保保温抹灰层质量符合设计要求。
验收时应按照国家相关标准进行：包括保温性能、抹灰质量等方面，确保工程质量合格。
以上是内墙保温抹灰施工方案的主要内容，施工过程中应严格按照方案要求进行，确保工程质量和安全。
内墙保温墙面施工方案
内墙保温墙面施工方案一、依据标准：1、《建筑工程施工质量验收统一标准》GB50300-20012、《建筑装饰装修工程施工质量验收规范》GB50210-2001二、施工准备1、材料准备和机具(1)水泥：复合32.5 号水泥，颜色一致，宜采用同一批号的产品。
(2)界面剂：应采用同一产品，同一厂家，具备出厂材料证明文件。
(3)砂：平均粒径0.35〜0.5mm的中砂，砂颗粒要求坚硬洁净，不得含有粘土、草根、树叶、碱质及其它有机物等有害物质。
砂在使用前应筛好备用。
(4)主要机具：砂浆搅拌机、7mm及5mm孔径的筛子、一般常用的抹灰工具。
2、作业条件：( 1)结构工程全部完成，并经有关部门验收，达到合格标准。
( 2)加气混凝土墙基体表面的灰尘、污垢和油渍等，应清理干净，并洒水湿润。
( 3)施工时使用的架子应提前准备好，横竖杆要离开墙面及墙角200〜250mm以利操作，严禁在墙面上预留临时孔洞。
(4)保温浆料抹灰前应检查基体表面的平整，以决定其抹灰厚度。
3、材料配制：( 1)、基层界面砂浆的配制：界面剂：中细砂：水泥=1：1：1 (重量比单位：Kg) ，先加入1 份界面剂再加入1 份中细砂和1 份水泥，搅拌均匀成浆状。
(2)、胶粉聚苯颗粒的配制：现将35〜40 Kg 水倒入砂浆搅拌机内(加入的以满足施工和易性为准) ，倒入一袋胶粉料搅拌3〜5分钟，然后在倒入一袋聚苯颗粒轻骨料继续搅拌3 分钟，直到搅拌均匀，胶粉聚苯颗粒应随搅随用，且在4小时内用完。
(3)、抗裂砂浆的配制：抗裂剂：中细砂：水泥=1: 3: 1 (重量比单位：Kg),用砂浆搅机拌均匀或提式搅拌器搅拌，先加入抗裂剂、中细砂搅拌均匀后，再加入水泥继续搅拌3 分钟，抗裂砂浆搅拌时不得加水，所用中砂为干砂，并应在配制后2 小时内用完。
三、施工工艺及做法：施工工艺流程：基层墙体处理 -界面砂浆-30厚胶粉聚苯颗粒保温层-3〜5厚抗裂砂浆复合两层耐碱网布2、施工做法：(1)、基层处理①、彻底清除基层墙体表面浮灰、油污、脱模剂、空鼓及风化物等影响墙面施工的物质，墙体表面凸起物大于或等于10 时应剔除。
内墙保温砂浆施工方案
内墙保温砂浆施工方案一、施工准备㈠材料1、水泥：普通水泥P032.5.2、砂、中砂：使用前应过5mm孔径筛子。
3、Ftc保温砂浆㈡准备工作1、必须经建设、监理、设计、质监等单位进行主体验收合格后方可进行抹灰。
2、大面积施工前应先做好样板间、经验收合格后再进行全面抹灰。
3、沿外墙内侧墙面做内墙保温砂浆施工，卫生间内墙不做。
二、操作工艺1、施工准备：清除墙面浮灰，油污、堵塞孔洞，安装好预埋件等。
按粉刷厚度要求做好塌饼，阳角部位做好水泥砂浆护角。
2、贴饼厚度控制点采用保温砂浆设置，大小为20×20，厚度为所需保温层厚度，保温层厚度控制点间距宜为1.5m以内。
3、拌料：按保温砂浆：水=1：1（重量比）搅拌均匀成膏状，根据气候温度可自行掌握和易性，随拌随用。
4、施工：涂抹界面剂15-30分钟，应开始粉刷保温砂浆，保温砂浆应全面进行，涂抹第一层保温砂浆。
要求厚度不得超过1.5cm，必须压实，表面留毛面。
第一层形成初凝后，涂抹第二层，总厚度不超过2cm。
注意点：下一层涂抹一般间隔24小时，分层之间必须留毛面。
至设计要求厚度，每遍厚度均不超过10mm为宜，粉刷时阴阳角部位要抹压实待节能保温砂浆表面稍干后可用刮杆刮表面，然后压实抹光。
5、罩面施工：待节能保温砂浆干固后（一般5-10天），可进行罩面施工，施工顺序一般先上部后下部，施工时先将拌好的罩面料在保温砂浆面上粉刷2-3mm厚反复抹压几次，随即压上网格布，之后连续在粉刷3-5mm厚，时间间隔大于10分钟为宜。
（1）墙面涂抹完成后，将施工现场进行及时清理，将掉落的保温砂浆及时回收，能重新使用的重新使用。
（2）保温层施工完成后，保持良好的通风、干燥环境，无需进行浇水养护。
保温层养护7天后可进行后续工序施工。
三、质量标准1、所用材料品种、质量必须符合设计要求，在抹灰层之间必须粘结牢固，无脱层、空鼓、开裂等缺陷。
2、表面光滑、洁净，接搓平整，线角顺垂清晰。
3、厚度均匀一致。
胶粉聚苯颗粒保温砂浆
3.1.所用的材料品种、质量必须符合设计要求。
3.2.各抹灰层之间，及抹灰层与基层之间必须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝（风裂除外）等缺陷。
3.3.各种施工预留洞口、线盒方正、洁净。
3.4.墙面施工允许偏差项目应符合下表规定
一般抹灰允许偏差值项次 Nhomakorabea项目允许偏差（mm）
普通抹灰
高级抹灰
1、施工工艺流程
甩浆抹胶粉聚苯颗粒保温层批抹聚合物面层砂浆粘贴耐碱网格布
2、施工要点
需用胶粉聚苯颗粒保温砂浆的部位为与楼梯间、电梯井相临的厨房、餐厅、卧室及起居室等内墙墙面。在需做保温砂浆的墙面甩浆，待浆表干后，粉刷20mm厚胶粉聚苯颗粒保温砂浆，再批抹6mm厚聚合物抗裂砂浆，再将网格布覆盖于抗裂砂浆表面，用抹刀将网格布压入砂浆中，网格布之间塔结不小于10cm。
1
立面垂直度
4
3
2
表面平整度
4
2
3
阴阳角方正
4
3
4
分隔条（缝）直线度
4
3
5
墙裙、勒角上口直线度
4
3
无机保温砂浆外墙内保温施工方案
一、工程概况二、玻化微珠特性三、保温砂浆系统组成四、施工准备五、施工工艺及控制措施（一）、挂网、界面处理（甩浆拉毛）（二）、内墙放线、打点（三）、玻化微珠无机保温砂浆施工（四）、抗裂砂浆面层施工（五）、砌体与钢筋混凝土剪力墙交界处处理六、质量验收七、成品保护八、现场施工时常见的问题及处理措施无机保温砂浆内墙保温施工方案一、工程概况：1、中房国府项目8#住宅楼总建筑面积约为4788.61壮，地上7层，地下2层。
本工程结构为钢筋混凝土现浇砼结构，结构基础形式：筏板基础。
本工程耐火等级为地上2级，地下1级，建筑结构安全等级2级，抗震设防烈度7度2、施工部位：单元分户墙、采暖与非采暖区隔墙。
二、玻化微珠特性：1、玻化微珠是一种无机玻璃质矿物材料，是由珍珠岩矿石粉碎成矿砂，经过玻化微珠膨胀膨化炉加工而成。
产品呈不规则球状颗粒，内部为空腔结构，表面玻化封闭，光泽平滑，性能稳定，具有质轻、隔热、防火、耐高低温、抗老化、吸水率低等优良特性。
2、成品无机保温砂浆是采用玻化微珠（VMB）材料生产的无机混合单组份干粉保温砂浆，加水搅拌后可直接使用，适用于各种内外墙体等部位保温。
3、玻化微珠无机保温砂浆技术指标（见下表）4、材料的储存：避免阳光直接照射，应放在托板上离地储存，以防止漏水浸湿，避免过度叠压而导致产品过早失效或结块。
三、保温砂浆系统组成:1、混凝土剪力墙界面甩浆拉毛处理;2、耐碱玻纤网格布；3、5mm厚抗裂砂浆。
玻纤网格布主要性能指标及存放条件:储存应立码，不宜平堆，通风干燥条件下储存期12个月。
聚合物抗裂抹面砂浆性能指标及存放条件：包装储存：-5〜35℃通风干燥条件下储存，储存期为6个月。
四、施工准备1、材料准备：根据工程量、开工时间、工期要求安排的储存场地、搅拌场地，组织好材料进场时间，控制好材料进场数量做好进场记录，收集好每批材料的出厂合格证。
做好进场材料的复检工作。
确认材料的合格证、检测报告是否齐全，是否与所送材料配套完整，抽检材料单位的重量和体积是否在合理误差范围内，检查包装有破损，检查材料是否在有效期内。
玻化微珠内墙保温施工方案
玻化微珠内墙保温施工方案玻化微珠是一种新型的保温材料，具有保温性能卓越、防火性能好等优点，在内墙保温施工中被广泛应用。
下面是一套玻化微珠内墙保温施工方案，具体内容如下：材料准备：1. 玻化微珠保温砂浆：按照施工面积计算，按比例配制好玻化微珠保温砂浆。
2. 基层处理材料：底漆、批灰砂等。
3. 墙面处理材料：石膏板、腻子、底漆等。
4. 保温材料固定材料：镀锌钢丝网、细钢丝。
施工步骤：1. 基层处理：将墙面基层处理干净，去除颗粒物、松动材料和浮灰。
使用底漆对基层进行封闭，增加基层粘结力和抗龟裂能力。
2. 玻化微珠保温层施工：将配制好的玻化微珠保温砂浆均匀涂抹于基层上，厚度一般为3-5cm。
在保温层上挖槽，将镀锌钢丝网嵌入其中，固定在墙面上。
3. 平整处理：待玻化微珠保温砂浆初凝后，用抹刀将表面制成平整的保温层。
保证墙面平整、垂直度符合要求。
4. 防护层施工：在保温层上进行腻子施工，将墙面修补平整。
腻子施工完成后，用砂纸打磨，使墙面光滑而无凸凹。
5. 表面处理：在墙面处理完成后，涂刷底漆，减少面层油漆的吸收，增加涂料的附着力。
然后进行表面粉饰，可用石膏板进行裱糊处理，也可以直接涂刷油漆。
6. 油漆施工：选择符合要求的油漆进行施工，可以是乳胶漆、涂料等。
油漆施工完成后，经过一定时间的干燥，即可进行收尾。
以上就是一套玻化微珠内墙保温施工方案，通过精确的材料配比和严格的施工步骤，确保施工质量。
玻化微珠内墙保温具有优良的保温性能和防火性能，可以有效降低能源消耗，提高居住舒适度。
同时，施工方案还考虑了墙面平整度和表面处理的要求，使得施工后的墙面平整、美观。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

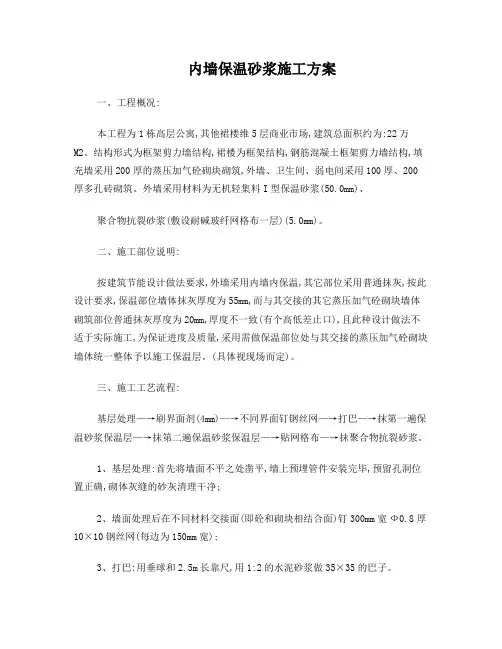

内墙保温砂浆施工方案
一、工程概况：
本工程为1栋高层公寓，其他裙楼维5层商业市场，建筑总面积约为：22万M2。
结构形式为框架剪力墙结构，裙楼为框架结构，钢筋混凝土框架剪力墙结构，填充墙采用200厚的蒸压加气砼砌块砌筑，外墙、卫生间、弱电间采用100厚、200厚多孔砖砌筑。
外墙采用材料为无机轻集料I型保温砂浆（50.0mm）、
聚合物抗裂砂浆（敷设耐碱玻纤网格布一层）（5.0mm）。
二、施工部位说明：
按建筑节能设计做法要求，外墙采用内墙内保温，其它部位采用普通抹灰，按此设计要求，保温部位墙体抹灰厚度为55mm，而与其交接的其它蒸压加气砼砌块墙体砌筑部位普通抹灰厚度为20mm，厚度不一致（有个高低差止口），且此种设计做法不适于实际施工，为保证进度及质量，采用需做保温部位处与其交接的蒸压加气砼砌块墙体统一整体予以施工保温层。
（具体视现场而定）。
三、施工工艺流程：
基层处理—→刷界面剂（4mm）—→不同界面钉钢丝网—→打巴—→抹第一遍保温砂浆保温层—→抹第二遍保温砂浆保温层—→贴网格布—→抹聚合物抗裂砂浆。
1、基层处理：首先将墙面不平之处凿平，墙上预埋管件安装完毕，预留孔洞位置正确，砌体灰缝的砂灰清理干净；
2、墙面处理后在不同材料交接面（即砼和砌块相结合面）钉300mm宽Ф0.8厚10×10钢丝网（每边为150mm宽）；
3、打巴：用垂球和2.5m长靠尺，用1:2的水泥砂浆做35×35的巴子。
四、施工要点：
1、保温砂浆在搅拌过程中，不能加入任何外加材料，直接加水搅拌成稠状后涂抹在相应部位；
2、保温砂浆的搅拌水灰比为：1:1～1.2，且每次搅拌成料后必须在1小时内将成料涂抹到相应部位；
3、因保温砂浆有纤维丝，在涂抹保温砂浆前必须用1:3的水泥砂浆打底，不能直接用于钢板网上；
4、保温砂浆要随拌随用，且在规定的时间内用完，不得将过期或超过规定时间内没用完的材料抹到墙上；
5、保温砂浆的搅拌过程中不能多次加水，必须是一次成料；
6、抗裂砂浆一定要在保温砂浆达到强度后方可进行施工。
五、施工质量要求：
1、保温砂浆必须严格按配合比配料，全部采用机械集中拌制，以保证拌制质量均匀达到设计强度；
2、保温层施工过程中必须严格检查，以保证表面光滑、洁净、交接平整、灰线清晰、阴阳角方正、顺直的效果；
3、保温层取试样方面，按照每天取一组进行取样，每组六块试块；
4、按规范要求进行养护。
中国（中部）国际商贸城五标项目部
2016年8月20日。
