[整理]CS2676CXCX1CX2程控绝缘电阻测试仪说明书.
MS2670B,MS2670C,MS2670E,MS2671A等使用说明书
第二节 MS2670B MS2670C MS2670E MS2671A MS2671B全数显耐压测试仪使用说明一、概述该系列仪器能检测被测试仪器或材料的绝缘强度等技术指标，被广泛用于电工器材、电器、变压器、电源线、电度表、电机、电源插头座、电缆线等的耐压测试，适用于电视机、电风扇、收录机、电冰箱、洗衣机、微波炉、电吹风等家用电器以及仪器、仪表等电子整机的耐压测试，并为国家安全标准的实施提供了测试手段，因而更显示出其重要性，成为科研机关、计量测试部门和电子行业检测电子仪器和家用电器等方面必不可少的仪器设备, 符合《GB4706.1-2005》标准。
该系列仪器外形美观、操作方便，输出电压由数字面板表显示，清晰、直观、准确。
整机技术先进,布局合理，具有准确度高、可靠性好、维修方便等优点。
二、主要技术指标及参数三、工作原理1．工作原理方框图：图(1):全数显耐压仪工作原理方框图2．框图各部分说明：（1）继电器：该电器控制220V电源是否接到调压器上，从而控制输出高压的接通或切断。
（2）电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。
（3）高压变压器：调节调压器旋扭，升高高压变压器的输入电压，从中得到高压。
交流电压直接输出，直流电压在变压器次级0.707处抽头经半波整流滤波后输出。
（4）电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测信号给控制器。
（5）控制器:根据来自电流检测器及启动、复位钮、定时器的信号,控制继电器是否接通及报警电路是否报警。
（6）定时器: 按启动钮后,输出高压接通，定时器开始定时，定时时间到后，通过控制电路使高压断开，从而达到定时测试的目的。
（7）报警：在测试过程中，当漏电流超过所设定的漏电流预置值后，由驱动块NE556推动蜂鸣器及超漏灯发出声光报警，同时自动切断高压。
四、仪器面板结构及说明1．MS2670B/MS2670C/MS2670E/MS2671A/MS2671B系列耐压测试仪面板结构见图（2）和图（3）所示：图（2）全数显耐压仪前面板示意图图（3）：数显式耐压仪后面板示意图2．面板各部分说明：（1）“电源”开关：在打开此开关前，一定要阅读“使用注意事项”一节。
绝缘电阻测试仪使用流程
绝缘电阻测试仪使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!绝缘电阻测试仪使用流程一、准备工作阶段在使用绝缘电阻测试仪之前，要进行一系列的准备工作。

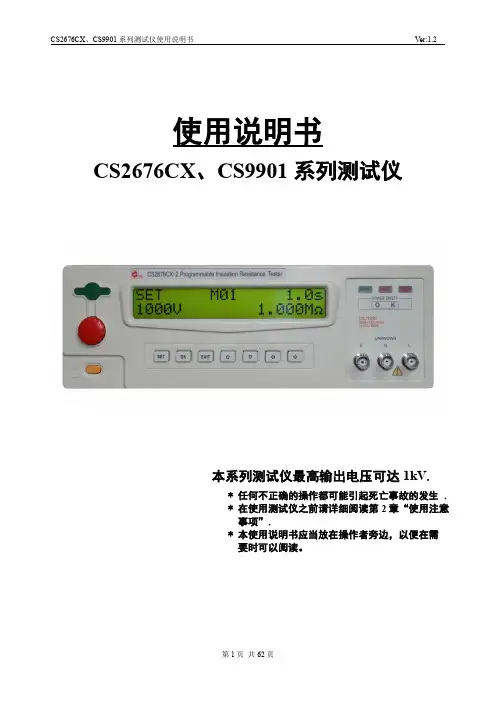

长盛 CS2676CX、CS9901 系列测试仪使用说明书
使用说明书CS2676CX、CS9901系列测试仪本系列测试仪最高输出电压可达1kV.* 任何不正确的操作都可能引起死亡事故的发生 . * 在使用测试仪之前请详细阅读第2章“使用注意事项”.* 本使用说明书应当放在操作者旁边，以便在需要时可以阅读。
CS2676CX、CS9901系列测试仪使用说明书V er:1.2 说明书的使用说明：* 在操作测试仪前请仔细阅读并理解说明书所描述的内容。
阅读后，请把说明书放在操作人员附近以便在需要时进行阅读。
当把测试仪从一个工作场所搬运到另外一个工作场所，请把说明书随仪器仪器搬运，以免遗失。
* 如果发现说明书缺页或者说明书被污染，请立即与长盛公司的经销商联系进行购买。
* 随着仪器功能的改进、软件的升级，使用说明书也将不断被完善、升级。
请注意测试仪器的软件和说明书的版本。
版本修改记录：日期修改内容版本号2010.10 开始编写初稿 1.02011.01 增加CS9901系列充电电流说明 1.12011.03 增加通信说用说明和通信协议 1.2* 在测试过程中，操作人员请不要触摸以下所述的位置或区域；否则会造成触电事故的发生。
（1）测试仪的高压输出端口；（2）与测试仪连接的测试线的鳄鱼夹；（3）被测试产品；（4）和测试仪输出端连接的任何物体；* 为防止触电事故的发生，请遵循下面的安全操作步骤：（1）为了预防触电事故的发生，在使用测试仪进行操作前，请先戴上绝缘的橡皮手套再从事与本测试仪有关的工作。
（2）安全可靠的接地：本系列测试仪的后面板上有一接地端子，请将此端子接地。
如果没有可靠的接地，当电源与机壳短路时或者在测试过程中，高压测试线与机壳短路时，机壳都会有高压的存在，这是非常危险的。
只要任何人接触外壳，都有可能造成触电的发生，因此必须将此接地端子可靠的与大地连接。
（3）在测试仪的电源开关打开后，请不要触摸和高压输出端口有连接的任何物品；（4）在更换保险丝时，请务必把电源插头拔掉。
绝缘电阻测试仪使用说明
绝缘电阻测试仪目录第一章概述..... .. (1)第二章产品介绍 (2)一、产品特性 (2)二、技术指标 (3)三、仪表结构 (4)第三章使用方法 (6)一、准备工作 (6)二、开始测试 (7)三、屏蔽端使用方法 (8)四、电池充电 (9)第一章概述随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。
目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。
是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
第二章产品介绍一、产品特性1、仪表的绝缘测试对于BC2533在500V最高可测20GΩ, 在1000V最高可测40GΩ, 在2500V最高可测100GΩ；对于BC2550型在2500V最高可测100GΩ, 在5000V最高可测200GΩ；2、额定的输出电压保持在对BC2533型负载电阻可低至4MΩ/8MΩ/20MΩ；对BC2550型为20MΩ/40MΩ，这使得仪表能够精确测量较低的绝缘阻抗。
3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
5、仪表采用超薄型张丝表头，抗震能力强。
6、交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。
程控绝缘电阻测试仪说明书
程控绝缘电阻测试仪第一章产品介绍一．产品简介：仪器由单片微处理器控制，操作简便、功能齐全。
它具有测量电压范围广、速度快的特点。
具体参数由20X2字符型液晶屏显示。
仪器具有5组记忆组保存分选极值、量程自动与锁定、分选输出和外触发输入接口等功能。
KD2689型程控绝缘电阻测试仪是一种测量电子元器件，介质材料、设备和电线电缆等绝缘性能的测量仪器。
二.使用环境：1.仪器达到精度要求的工作温度：10℃－30℃，湿度：≤75%RH。
如实在无法避免，请为仪器另加稳压电源。
3.请将本仪器存放在温度0℃－40℃的环境下，若长时间不用，应包装保存好。
2.为了保证仪器测量精度或不损坏仪器，请注意以下事项：a.尽管仪器针对电源交流噪音进行了处理，但仍尽可能放置在噪音小的环境下使用。
b.请勿将仪器放在多灰尘、多振动、日光直射或有腐蚀气体下使用。
第二章操作说明本章将具体介绍本仪器的操作，操作前请仔细阅读，以免操作不当危及人生安全和损坏仪器。
一．开机状态开机后液晶屏显示仪器型号及功能，其开机显示画面如下：K D 2 6 8 9Insulation R_Meter显示数秒后，液晶屏显示最后一次测试时的记忆组及其组内设定参数，并进入待测状态，其显示画面如下：IR TEST 1KΩM1 1000 V ――――― GΩ若在待测状态下通过∧（向上）键或∨（向下）键可调出5组记忆组（M1－M5）中任意一组设置参数。
二．参数设定状态：1．测试电压设定：在待测状态按SET（设置）健进入测试电压设置，其画面如下：VOLTAGE ＝ XXX VRANGE：10－1000若要设置某一记忆组内的参数，请先在待测状态下改变到相应的记忆组后，再按设置键设置。
进入设置电压后将显示上次本记忆组内的电压设置值。
电压设置的范围为10－1000V，步进设置电压为1V，可通过∧（向上）键移动光标，∨（向下）键改变设置电压的数值。
依此循环，直到按SET键进入下一个参数设置，或按EXIT键退出设置状态进入待测状态。

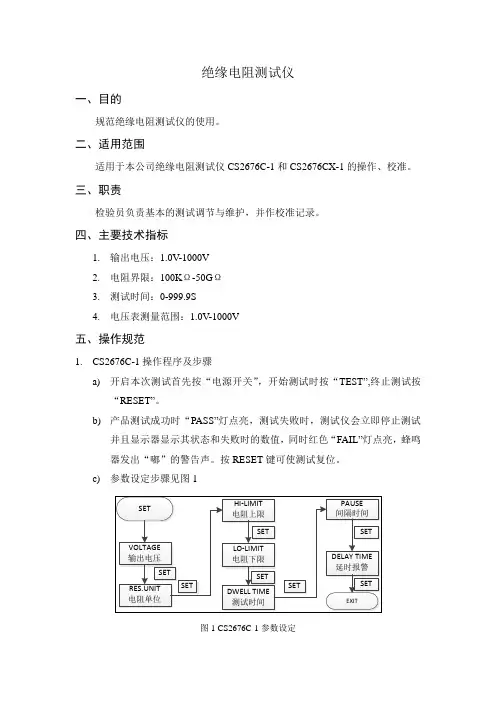

绝缘电阻测试仪 操作规范
绝缘电阻测试仪一、目的规范绝缘电阻测试仪的使用。
二、适用范围适用于本公司绝缘电阻测试仪CS2676C-1和CS2676CX-1的操作、校准。
三、职责检验员负责基本的测试调节与维护，并作校准记录。
四、主要技术指标1.输出电压：1.0V-1000V2.电阻界限：100KΩ-50GΩ3.测试时间：0-999.9S4.电压表测量范围：1.0V-1000V五、操作规范1.CS2676C-1操作程序及步骤a)开启本次测试首先按“电源开关”，开始测试时按“TEST”,终止测试按“RESET”。
b)产品测试成功时“PASS”灯点亮，测试失败时，测试仪会立即停止测试并且显示器显示其状态和失败时的数值，同时红色“FAIL”灯点亮，蜂鸣器发出“嘟”的警告声。
按RESET键可使测试复位。
c)参数设定步骤见图1图1 CS2676C-1参数设定2.CS2676CX-1操作程序及步骤a)开始测试时首先按电源开关“POWER”启动设备，开始测试按“START”设备有电压输出，终止测试时按“STOP”设备终止电压输出。
b)产品测试成功时“PASS”灯点亮，测试失败时，测试仪会立即停止测试并且显示器显示其状态和失败时的数值，同时红色“FAIL”灯点亮，蜂鸣器发出“嘟”的警告声。
按RESET键可使测试复位。
c)参数设定步骤见图2图2 CS2676CX-1参数设定六、校准办法1.按照国家有关规定，绝缘电阻测试仪属于国家强制检定计量器具。
测试仪的检定周期为一年。
2.设备在每天使用前应自校，校准电压输出应符合±5%，用第三方校准过的万用表分别测500V、100V输出电压符合规定。
七、注意事项1.不要使本测试仪的输出线、接地线与传输线或其他连接器的地线或交流电源线短路，以免测试仪整体带电。
2.为保证本测量仪的测量精度，在使用本测量仪前，先预热30分钟。
3.测量仪的的输入电源线、测试线和相关附件等根据使用频段要定期仔细检查和校验，以保护使用者的安全和仪器的准确性。
绝缘电阻说明书
绝缘电阻测试仪绝缘电阻测试仪专用于试验室或现场做绝缘测试试验。
内含高精度微电流测量系统、数字升压系统。
只需要用一条高压线和一条信号线连接试品即可测量。
测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。
2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。
3．输出电流大，短路电流大于5mA。
4．抗干扰能力强，能满足超高压变电站现场操作。
5．测试完毕自动放电，并实时监控放电过程。
6．内附可充电电池和充电器，当不使用背光灯时，充满电可连续使用6～12小时。
二、主要技术性能准确度：±(10%+5字)测量范围：0.1M～200GΩ试验电压：设定范围：0.5Kv～5KV 准确度： 5%±10V升降压方式：连续平滑调节短路电流：>5mA测量时间：1分钟～10分钟（与测量方式有关）充电电源： 180～270VAC ,50Hz/60Hz±1% (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。
三、操作部件功能1.L接线端“L”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组、电缆线芯。
2.G接线端“G”称为屏蔽端，用于三电极法测量绝缘材料或电缆的体积电阻，它接至三电极的保护环端。
3.E接线端“E”称为地端，接至被测物的地、零端。
例如电机外壳金属、变压器铁芯、电缆屏蔽层。
四、注意事项及其它请注意安全，L为高压端！E为地端,必需接大地！1T=1000G 1G=1000M5000v操作方法测量操作进入初始设臵画面（图一）初始设臵画面（图一）1．初始 测量图标 处于选中状态，下面显示5000v 表示测量电压。
（1） 按↑↓键 增大/减小测试电压（2） 按→键在可以使 时钟图标 存储图标 设臵图标 循环处于选中状态（3） 按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）5000v 表示测试电压大字体105 M 表示测量的瞬时值02’45” 表示测量过程中的时间05-05-24 : 测量日期15” 表示测量15秒 的数值01’ 表示测量1分钟 的数值02’ 表示测量2分钟 的数值10’ 表示测量10分钟 的数值DAR 吸收比 DAR = R60s/R15sPI 极化比 PI = R10m/R60sRm 当处于干扰强或试品容量比较大时候，Rm 的数值更加真实的反映试品阻值。
3C绝缘耐压测试仪操作规程
七、保养与维护
一)使用与储存时应避免直接光照、高温、高湿、灰尘、腐蚀等，环境应整洁。
二)保持仪器清洁，仪器及仪器周围无灰尘等杂物。
三)定期检查仪器应处于正常工作状态，各指示灯指示正常，不正常时应及时进行修理。
八、参考文件：
《 CS2676A绝缘耐压耐压测试仪使用说明书》
2、接通电源，将电源开关打开，开关内灯应亮；
3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置“AC”
电压1.5KV
4、设置“切断电流”量值，2ma.
5设定所需要的测试时间4s
6、被测试产品的一端连接与高压输出孔，如选择的电压为AC，则应选用AC高压输出，另一端连接于被测端（COM）。
7、按启动开关，则测试指示灯亮，顺时针调节调压旋钮，输出测试电压逐渐升高，直
至调节到所需要的电压值为止。当由于加上试验电压引起的电流以失控的方式迅速增大，
既绝缘无法限制电流时，则认为绝缘击穿。
XXXXXX
文件编号
自动绝缘耐压测试仪操作规程
页次
2/2
8、复原开关用作为切断测试电压，在任何启动状态，按该开关，测试电压被切断，测
六）需要改变测试电压范围或改变AC/DC开关，必须在仪器的复原状态，同时将调压 旋 钮逆时针调到头。
七）当仪器在测试状态或高压未释放尽以前决不允许触及被测试物、测量线和各高压输
出孔。
八）触及被测物、测试头和高压输出孔时必须满足以下条件：
1高压指示灯（启动指示灯）熄灭；
2、电压数显表指示为0；
3、高压输出端与COM（被测端）短放电，尤其在DC工作方式时或测试容性被测件 时 更应该给仪器以充分的放电时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章：安全规定测试前应该注意的规定和事项！！！1.1 一般规定●使用本测试仪以前，请先了解本测试仪所使用的相关安全标志，以策安全。
●1-----高电压警告符号。
请参考手册上所列的警告和注意说明，以避免人员或仪器受损。
2-----危险标志，可能会有高电压存在，请不要接触。
3-----机体接地符号。
4-----警告应注意所执行的程序、应用或条件均具有很高的危险性，可能导致人员受伤或甚至死亡。
5-----提醒须注意所执行的程序、应用或条件均可能造成仪器损坏或丢失仪器内所有储存的数据。
测试仪所产生的电压和电流足以造成人员伤害或触电，为防止以外伤害或死亡发生，在搬移和使用仪器时，请务必先观察清楚，然后在运行动作。
1.2 维护和保养1.2.1 使用者的维护为了防止触电的发生，请不要拆开测试仪的箱体。
本系列测试仪内部所有的零件，绝对不需使用者维护。
如仪器有异常情况发生，请与长盛仪器或其指定的经销商联系。
1.2.2 定期维护本系列测试仪的输入电源线、测试线和相关附件等根据使用频段定期要仔细检验和校验，以保护使用者的安全和仪器的准确性。
1.2.3 使用者的修改使用者不得自行更改仪器内部的线路和零件，如被更改，本公司对仪器的保证自动失效并且本公司不承担任何责任。
使用未经长盛仪器认可的零件或附件也不予保证。
如发现送回的仪器被修改，长盛仪器会将仪器的电路或零件修复回原来的设计状态，并收取维修费用。
1.3 输入电源本系列测试仪必须有良好的接地。
测试仪的后面板上有一接地端，请将此接地端子与大地接触良好。
测试仪必须有单独的开关，把此开关安装于特别明显的位置并标明其功用。
一旦有紧急事故发生，可以立即关闭电源，以便处理故障。
本系列测试仪输入电源为AC交流电源。
电源范围为交流（AC）220V±10%，电源频率为50Hz，在该电源范围内如电源不稳定则有可能造成本系列测试仪异常动作或损坏测试仪内部元件。
注意！！！测试仪使用的保险丝为2A快速熔断型。
1.4 操作人员本系列测试仪所输出电压和电流在错误的操作误触电时，足以造成人员伤亡，因此必须由训练合格的人员使用和操作。
操作人员不可穿有金属装饰的衣服或配带金属的饰物，如手表等。
测试仪绝对不能让有心脏病或配带心率调整器的人员操作。
1.5 安全要点·非合格的操作人员和不相关的人员应远离测试区。
·随时保持测试区在安全和有秩序的状态。
·在测试进行中绝对不碰触测试物件或任何与待测物有连接的物件。
·万一发生任何问题，请立即关闭高压输出和输入电源。
·在对容性负载测试后，必须先妥善放电，才能进行拆除测试线的工作。
1.6 测量精度的保证为保证本测试仪的测量精度，在使用本测试仪前，请先预热30分钟。
第二章使用前注意事项本系列测试仪最高电压可输出1000V，如因任何不正确或错误地使用本系列测试仪，将会造成意外事故的发生，甚至死亡。
因此为了使用者的安全着想，请详细阅读本章注意事项。
1.感电、触电为了预防触电事故的发生，在使用本测试仪前，请先戴上绝缘的橡皮手套再从事与电有关的工作。
2.测试终止当测试已告一段落而不需要使用时，或是本测试仪不再使用时，或在使用中而需离开时，请务必将电源开关置于OFF的位置。
3.测试仪处于测试状态当本测试仪处于测试状态下，测试线、待测物、测试探头和输出端都带有高压，请不要触摸。
4．更换待测物当一个待测物已被测试完毕，更换另一个待测物时，请务必确认：●测试仪处于“复位”状态。
●测试灯不亮。
●液晶显示器电压显示数字不在跳动。
备注：测试时间有设定值的情况下，间隔时间务必设为零。
5.开启或关闭电源开关一旦电源开关被切断时，如再度开启时，则需等几秒之后，千万不要把电源开关连续做开与关的动作，以免产生错误的动作损坏测试仪。
尤其是当正有高压输出的状态下连续做电源的开与关是非常危险的。
开启或关闭电源时，输出端不可连接任何物品以免因不正常高压输出造成危险。
6.其他注意事项不要使本测试仪的输出线、接地线与传输线或其它连接器的地线或交流电源线短路，以免测试仪整体带电。
7.危急时处理为了在任何危急的情况下，如触电、待测物燃烧或主机燃烧时，以免造成更大的损失，请按以下步骤处理：●首先切断电源开关。
●将电源线的插头拔掉。
8.问题的发生在下列情况下，所产生的问题都是非常危险的，即使按下[RESET]键，其输出端仍有可能有高压输出，因此必须非常小心。
●当按下[RESET]键，测试灯仍持续亮着。
●电压表没有电压读值，但测试灯仍亮着。
当发生上述状况时，请立即关掉电源并拔掉电源插头，不要再使用，此故障是非常危险的，请返回本公司或办事处进行维修处理。
9.测试灯故障当发现按下[TEST]键后电压表已有读值，但测试灯仍没有亮，此时有可能是测试灯故障，请立即关机，送回本公司或办事处进行维修处理。
第三章功能介绍CS2676C/CS2676C-1/CS2676C-2为智能型程控绝缘电阻测试仪,它们均采用微电脑控制输出电压的大小；能实时显示测试电阻值和电压值，并具有软件校准功能，配备PLC所需的信号输入、输出接口，并可选配RS232C接口，可方便地与计算机或PLC组成综合测试系统。
能够快速、准确地测量电子元器件、家用电器、绝缘材料、仪器仪表、照明电器、电动电热器具的绝缘电阻值。
（1）量程自动切换；用户在量程设置范围内可任意设置电阻值，测试时，本测试仪能自动切换到用户所希望测得准确阻值的那一量程上；（2）阻值越上限、下限报警；如果测试电阻大于上限设置值或小于下限设置值，测试仪给出声光报警；（3）短路保护；这是本测试仪区别于别的绝缘电阻测试仪的最大的优点，别的绝缘电阻测试仪测试时不允许两测试端短路，短路则会烧坏测试仪；本测试仪测试时可以短路，短路时，测试出的电压、电阻均为0，而且不会毁坏测试仪。
（4）具有记忆功能；用户把参数设置好以后，按“退出键”，测试仪能自动保存刚设置好的参数，即使关机，刚设置好的参数也不会丢失。
第四章技术指标第五章面板说明5.1 面板说明1.输入电源开关按入为开（ON），弹出为关（OFF）。
2.RESET复位键在进行测试时，作为关闭报警声进入下一个待测物的开关。
在测试过程中，也可以作为中断测试的开关。
在待测物测试失败时，失败灯（FAIL 6）亮，按下此按键测试仪可以停止报警，并进入下一个待测状态。
3.液晶显示器显示电压值、电阻值、时间值。
4.TEST测试键按下此按键，测试仪开始测试。
5.测试指示灯正在测试时，此指示灯亮。
6.缺陷指示灯待测物测试失败时，此指示灯亮。
7.高电压标志8.电压输出端子（H.V.）按下“TEST”键，此端子会输出高压。
9.接地端子.10.测量端子11.DOWN键(∨)在参数设置时，作为调整参数数值的功能键。
按此按键，被调整的参数值变小。
12. UP键（∧）在参数设置时，作为调整参数数值的功能键。
按此按键，被调整的参数值变大。
13.EXIT退出键作为离开参数设定或校准的功能键。
14.SET设置键作为进入参数设置的功能键。
5.2后背板说明1.串行通讯口标准的9PIN D型端子插座。
2.PLC接口标准的9PIN D型端子插针。
提供外接测试常开触点、外接测试常开触点、正在测试常开触点、测试合格常开触点、测试失败常开触点。
3.电源插座三芯两相电源插座。
4.输入电源保险丝座更换保险丝，请先拔掉输入电源。
5.接地（GND）端子机体的接地端子，请务必接妥接地线以确保操作人员安全。
第六章遥控输入和输出信号在测试仪的背板上附有遥控接线端子，它可以接上遥控器进行操作。
这个端子为标准的9PIN D型端子座，有如下信号：接测试信号、复位信号、正6.1 接线：TEST控制：控制开关接在PIN 1和PIN3之间。
RESET控制：控制开关接在PIN 1和PIN 4之间。
正在测试信号输出：PIN 2和PIN 5之间。
测试失败信号：PIN 6和PIN 7之间。
测试合格信号：PIN 8和PIN 9之间。
6.2 遥控输入信号和输出信号接线说明本测试仪备有遥控接点，可以由外部的遥控装置操作仪器的TEST和RESET功能。
这些接点提供具有控制作用的电源，必须使用“瞬间接触”开关作为控制器。
需特别注意：绝对不能接上任何其他的电源，如果输入其他的电源，会造成仪器内部电路的损坏。
输出信号提供继电器的触点。
6.3 接口电气性能输出触点电压：24V AC/DC 最大电流：1A输入端连接无电压控制触点，空接时端电压：〈10VDC第七章测试参数设定CS2676C系列绝缘电阻测试仪按“SET”键即进入参数设定模式，每按一次SET键，测试仪会自动转到下一个设定参数项目，设定值会自动的存入记忆体内。
即使在关闭电源后也不会丢失，除非人为修改。
在参数设定模式下，按UP键和DOWN键是作为修改参数数值的输入键。
在参数设定的过程中，如果不必全部重新设定，可以在任何一个步骤完成后，按“EXIT”键离开参数设定模式，测试仪会自动进入待测模式，并将设定的参数存入记忆体内。
参数的设定是使用SET键作为参数项目的选择键，每按一次则进入下一个参数项目，其依次为输出电压设定、电阻上限设定、电阻下限设定、测试时间设定、间隔时间设定、延时时间设定。
7.2.1 输出电压的设定按“SET”键，测试仪进入输出电压设定，显示器显示：请用面板上的“∧”和“∨”键调整所要设定的输出电压，其单位为kV。
7.2.2电阻单位设定完成输出电压的设定并按SET键后，测试仪进入电阻单位设定模式，显示器显示：(CS2676C无此项功能)请用面板上的“∧”和“∨”键选择电阻的单位。
7.2.3电阻上限的设定完成电阻的单位设定并按SET键后，测试仪进入电阻上限设定模式，请用面板上的“∧”和“∨”键调整所要设定电阻上限值。
7.2.4 电阻下限的设定完成电阻的上限设定并按SET键后，测试仪进入电阻下限设定模式，显示器显示：请用面板上的“∧”和“∨”键调整所要设定电阻下限值。
7.2.5 测试时间的设定完成电阻下限的设定并按SET键后，测试仪进入测试时间设定模式，显示器显示：请用面板上的“∧”和“∨”键调整所要设定的测试时间值。
测试时间设定分为两种状态：1.设定为000.0时，该测试会持续进行而不会停止，除非待测试物测试失败或人为停止测试。
计时器会继续计时到最高限值后归“0”并自动再从头开始计时，不会自动中止。
2.设定为010.0s时，则测试时间设置为10秒钟。
7.2.6间隔时间的设定完成测试时间的设定并按SET键后，测试仪进入间隔时间设定模式，显示器显示：请用面板上的“∧”和“∨”键调整所要设定的间隔时间值。
间隔时间设定分为两种状态：1.设定为000.0s时，当测试时间到时，测试仪自动停止测试并切断输出高压。
