徐工130t汽车吊性能参数表
130T汽车吊性能参数表

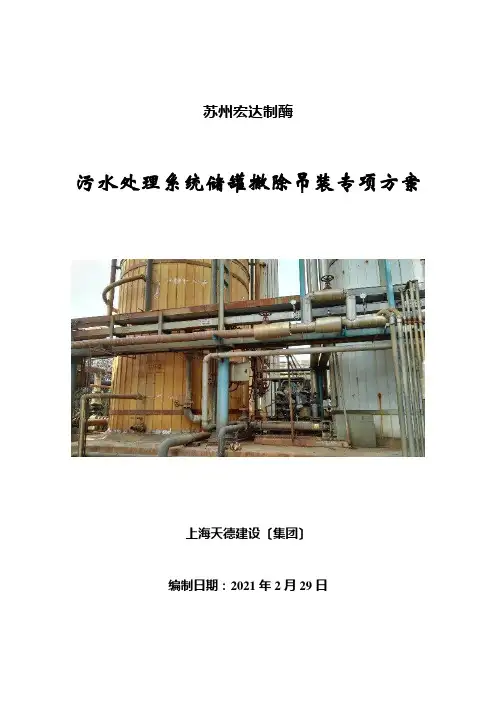

苏州宏达制酶污水处理系统储罐撤除吊装专项方案上海天德建设〔集团〕编制日期：2021年2月29日目录一、概述二、编制依据三、吊装程序四、施工准备五、设备撤除六、物资准备一、概述1.1 概况：苏州宏达制酶污水处理设备，旧罐编号：①、②、③、④〔如图〕腐蚀老化严重，不能满足正常的生产需求，现准备旧罐①、②、③、④全部撤除。
1.2本工程拆迁时间短,撤除作业区域为防爆区域，周围部有沼气管道，作业区域相对狭小，吊装难度大。
1.3罐内清淤难度大，易有易燃危险气体产生，并伴有淤泥、污水等污染环境。
为保证施工人员及站内生产的平安，尚需采用有效的平安保护及环保措施进行施工。
为保证工期我们将与建设单位协商，以保证本工程按期完成。
1.4罐体及顶底板重量为22.5t，内部结构不明及遗留的局部污泥，外部保温层重量，设备重量定为30t，待设备撤除前作最后的核实。
序设备名称单位数量外形尺寸重量〔t〕备注号1 ①号循环罐座 1 φ4500×18000×10mm 30t2 ②号渗透罐座 1 φ4500×18000×10mm 30t3 ③号渗透罐座 1 φ4500×18000×10mm 30t4 ④号储泥罐座 1 φ4500×18000×10mm 30t二、编制依据我公司按有关承诺，积极作好开工前准备，保证工程正点或提前开工。
2.1厂区平面图2.2大型设备吊装工程施工工艺标准……SH/T 3515-2003 2.3 起重机械平安标准 2.4 大型起重机起重性能三、吊装顺序设备吊装施工顺序见以下图四、施工准备4.1按照施工方案、施工方案的要求合理组织、调配施工人员。
在施工前进行施工技术交底及吊装专项平安培训。
4.2施工机具、材料准备齐全，包括吊装工具、拆装工具、检测工具、切割工具。
4.3施工场地准备。
4.4组织对现场作业人员进行培训，学习有关的工艺规程和标准；包括电焊工、起重工、辅助工、吊车司机。
25吨-130吨汽车起重机起重性能表
105
85
76
60
4.5
95
81.5
71.5
58
5
85.7
78.5
67.5
56
45
35
6
75.5
71.8
62
52
43.5
33
30
7
60.5
57.3
53.5
47.5
39
32
28.5
23
8
49
48.5
47
42.5
37
30
26.5
21.5
17
9
41
41
40.8
38.5
33
28
25
20
15.8
13.8
10
36
35
35
34
31
26
23.5
18.5
14.6
13.0
12
30
30
30
27.3
22.5
20.5
16.5
13.5
12.1
14
25
25
25
23.5
20.5
18.5
15.2
12.0
11.0
16
20
20
20.5
18.2
16.8
13.5
10.8
9.8
18
17
17.3
16.8
15.3
12.1
9.8
8.6
20
13
12.2
9.5
7.5
7
6
12.3
12.2
11.3
9.2
130~160吨吊车性能参数
QY130K汽车起重起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 14950 整机全宽mm 3000整机全高mm 3950轴距第一、二mm 1420第二、三mm 2420第三、四mm 1875第四、五mm 1350第五、六mm 1400轮距mm 2610/2307质量参数行驶状态整机自重kg 62000轴荷一/二轴kg 8800/8800三/四轴kg 9200/12700五/六轴kg 12700/9800动力参数上车发动机额定功率kw/(r/min) 162/2100额定扭矩N.m/(r/min) 854/1400额定转速r/min 2100下车发动机额定功率kw/(r/min) 390/1800额定扭矩N.m/(r/min) 2400/1080额定转速r/min 2000行驶参数行驶速度最高行驶速度km/h 70最低稳定行驶速度km/h 2.1 最小转弯直径m 24 最小离地间隙mm 275 接近角(°)23 离去角(°)14 制动距离(车速为30km/h) m ≤ 10最大爬坡度％40百公里油耗L 80 起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 130最小额定工作幅度m 3转台尾部回转半径（平衡重）mm 4600最大起重力矩基本臂kN.m 5003最长主臂kN.m 2752支腿距离纵向m 7.56横向m 7.6(5.2) 起重臂高度基本臂m 13最长主臂m 58最长主臂+副臂(28m)m 86.5起重臂长度基本臂m 13最长主臂m 58最长主臂+副臂(20m)m 81副臂安装角°0、15、30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸s 420全缩s 400 最大回转速度r/min 1.8支腿伸缩时间水平支腿同时伸s 50同时缩s 40垂直支腿同时伸s 50同时缩s 45起升速度(单绳在第4层) 主起升机构(空载) m/min 115 副起升机构(空载) m/min 115噪声机外dB（A）≤118司机位置处dB（A) ≤90QY100K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 15230 整机全宽mm 3000 整机全高mm 3860质量参数行驶状态总质量kg 65000行驶参数行驶速度最高行驶速度km/h 75最低稳定行驶速度km/h 0.5 转弯直径最小转弯直径m 24臂头最小转弯直径m 26.6 比功率kW/t 7.3 最小离地间隙mm 310 接近角(°)23 离去角(°)15 制动距离(车速为30km/h) m ≤10最大爬坡能力％40动力参数发动机额定功率kW/(r/min.) 324/1800 上车发动机额定扭矩N.m/(r/min.) 2100/1200起重机作业状态主要参数项目单位参数类别性能参数最大额定总起重量t 100最小额定工作幅度m 3最大起重力矩基本臂kN.m 3238最长主臂kN.m 1670最长主臂+副臂kN.m 1127支腿距离纵向m 7.56横向m 7.6起重臂长度基本臂m 12.8最长主臂m 48最长主臂+副臂m 48 + 18.1 副臂安装角°0, 15, 30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸/全缩s 140 最大回转速度r/min 2起升速度(单绳在第4层)主起升机构m/min 110副起升机构m/min 85QY80K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 14550 整机全宽mm 2750 整机全高mm 3750轴距一、二轴mm 1520二、三轴mm 2600三、四轴mm 1600四、五轴mm 1350五、六轴mm 1350轮距一、二、三轴mm 2300 三、四、五轴mm 2055质量参数行驶状态总质量kg 60000行驶参数行驶速度最高行驶速度km/h 85最低稳定行驶速度km/h 4 转弯半径最小转弯半径m 13臂头最小转弯半径m 15 最小离地间隙mm 270 接近角(°)19 离去角(°)20 制动距离(车速为30km/h、满载) m ≤12最大爬坡能力％22 百公里油耗L 75动力参数上车发动机额定功率kW/(r/min.) 158/2200 上车发动机额定扭矩N.m/(r/min.) 770/1540 上车发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 80 最小额定工作幅度m 3 转台尾部回转半径m 4.35 最大起重力矩基本臂kN.m 2669最长主臂+副臂kN.m 578.8 支腿距离纵向m 6.6横向m 7 起升高度基本臂m 11.1最长主臂m 43最长主臂+副臂m 60副臂安装角°0, 15, 30工作速度最大回转速度r/min 1.6起升速度（单绳在第4层）主起升机构满载m/min 55空载m/min 82 副起升机构满载m/min 70空载m/min 86QY70K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 13500 整机全宽mm 2800 整机全高mm 3510轴距一、二轴mm 1520二、三轴mm 3965三、四轴mm 1350质量参数行驶状态总质量kg 41000 轴荷一、二轴kg 15000三、四轴kg 26000行驶参数行驶速度最高行驶速度km/h 75转弯直径最小转弯直径m 24臂头最小转弯直径m 29.0 最小离地间隙mm 270 接近角(°)16.5 离去角(°)11.3 制动距离(车速为30km/h) m ≤10最大爬坡能力％40 百公里油耗L 42动力参数发动机额定功率kW/(r/min.) 266/2208 发动机额定扭矩N.m/(r/min.) 1460/1400 发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 70 最小额定工作幅度m 3 转台尾部回转半径m 3550最大起重力矩基本臂kN.m 2303最长主臂kN.m 1043最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 75起重臂伸缩时间全伸/全缩S 150/100 最大回转速度r/min 2.0支腿伸缩时间水平支腿同时伸/缩S 30/20垂直支腿同时伸/缩S 35/12 起升速度(单绳)主起升机构满载m/min 75空载m/min 130副起升机构满载m/min 98空载m/min 108QY65K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 13500 整机全宽mm 2800 整机全高mm 3360轴距一、二轴mm 1520二、三轴mm 3965三、四轴4 mm 1350质量参数行驶状态总质量kg 40600 轴荷一、二轴kg 14600三、四轴kg 26000行驶参数行驶速度最高行驶速度km/h 75最低稳定行驶速度km/h 3 转弯直径最小转弯直径m 24臂头最小转弯直径m 29.0 最小离地间隙mm 275 接近角(°)16.5 离去角(°)11.3 制动距离(车速为30km/h) m ≤10最大爬坡能力％34 百公里油耗L 42动力参数发动机额定功率kW/(r/min.) 236/2200 发动机额定扭矩N.m/(r/min.) 1250/1500 发动机额定转速rpm. 2200起重机作业状态主要参数项目单位参数性能参数最大额定总起重量t 65 最小额定工作幅度m 3转台尾部回转半径m 3550 最大起重力矩基本臂kN.m 2278.5最长主臂kN.m 1029最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9 起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 60落臂S 80 起重臂伸缩时间全伸S 150全缩S 100 最大回转速度r/min 2.0起升速度(单绳)主起升机构满载m/min 79空载m/min 130副起升机构满载m/min 98空载m/min 108噪声限值机外辐射dB (A) ≤122司机位置处dB (A) ≤90QY50K汽车起重机主要技术参数起重机行驶状态主要参数项目单位参数尺寸参数整机全长mm 13100 整机全宽mm ≤2750整机全高mm 3350轴距一、二轴mm 1520二、三轴mm 3815三、四轴mm 1350质量参数行驶状态总质量kg 38580 轴荷前轴kg 12950后轴kg 25630行驶参数行驶速度最高行驶速度km/h 66最低稳定行驶速度km/h 2.7 转弯直径最小转弯直径m 24臂头最小转弯直径m 26.8 最小离地间隙mm 285 接近角(°)16 离去角(°)16 制动距离(车速为30km/h、满载) m 10 最大爬坡能力％27 百公里油耗L 36动力参数发动机型号WD615.67A 发动机额定功率kW/(r/min.) 206/2200 发动机额定扭矩N.m/(r/min.) 1100/1400 发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 50 最小额定工作幅度m 3转台尾部回转半径m ≤3.485最大起重力矩基本臂kN.m 1764 最长主臂kN.m 823 最长主臂+副臂kN.m 492.8支腿距离纵向m 5.65 横向m 6.6起升高度基本臂m 10.75 最长主臂m 40 最长主臂+副臂m 55.8工作速度起重臂起臂时间s 88 起重臂全伸时间s 180 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥85空载m/min ≥110副起升机构满载m/min ≥80空载m/min ≥110噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY25E汽车起重机起重机行驶状态主要参数类别项目单位参数发动机型号D6114ZLQ5B尺寸参数整机全长mm 12380 整机全宽mm ≤2500整机全高mm 3500轴距一、二轴mm 4025二、三轴mm 1350质量参数行驶状态总质量kg 26400轴荷一轴kg 6530 二、三轴kg 19870行驶参数行驶速度最高行驶速度km/h ≥63最低稳定行驶速度km/h ≤4转弯直径最小转弯直径m ≤19臂头最小转弯直径m ≤22最小离地间隙mm ≥273接近角(°)≥21离去角(°)≥10制动距离(车速为30km/h、满载) m ≤9.5最大爬坡能力％≥23百公里油耗L 36起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3转台尾部回转半径m ≤3.56 最大起重力矩基本臂kN.m 806最长主臂kN.m 521最长主臂+副臂kN.m 280 支腿距离纵向m 4.8横向m 6起升高度基本臂m ≥10.5最长主臂m ≥31.5最长主臂+副臂m ≥39.2最长主臂+副臂m ≥38工作速度起重臂起臂时间s ≤72起重臂全伸时间s ≤115最大回转速度r/min 3起升速度(单绳、第三层) 主起升机构满载m/min ≥90空载m/min ≥120副起升机构满载m/min ≥90空载m/min ≥120噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90QY20汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数发动机型号D6114ZLQ5B尺寸参数整机全长mm 12310 整机全宽mm ≤ 2500整机全高mm 3480 轴距一、二轴mm 4025二、三轴mm 1350轮距一轴 Axle 1 mm 2090二、三轴mm 1865质量参数行驶状态总质量kg 25000 轴荷一轴kg 6750二、三轴kg 18250行驶参数行驶速度最高行驶速度km/h ≥ 63最低稳定行驶速度km/h ≤ 4转弯直径最小转弯直径m ≤ 20臂头最小转弯直径m ≤ 24最小离地间隙mm ≥ 270接近角( ° )≥ 21离去角( ° )≥ 10制动距离 ( 车速为 30km/h 、满载 ) m ≤ 9.5最大爬坡能力％≥ 25百公里油耗L 35 起重机作业状态主要参数类别项目单位Unit参数Parameter性能参数最大额定总起重量t 20最小额定工作幅度m 3转台尾部回转半径m ≤3.37最大起重力矩基本臂kN.m 622最长主臂kN.m 503支腿距离纵向m 4.72横向m 5.4起升高度基本臂m ≥10.4最长主臂m ≥26.2最长主臂+副臂m ≥33.8 起重臂长度基本臂m 10.2最长主臂m 26.2最长主臂+副臂m 26.2+7.5工作速度起重臂起臂时间s ≤75起重臂全伸时间s ≤95最大回转速度r/min 3起升速度(单绳、第三层)主起升机构满载m/min ≥40空载m/min ≥90副起升机构满载m/min ≥30空载m/min ≥60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY16K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 11810 整机全宽mm ≤2500整机全高mm 3170轴距一、二轴mm 4025二、三轴mm 1350轮距前轮mm 2079后轮mm 1834质量参数行驶状态总质量kg 21540 轴荷一轴kg 6300二轴kg 15100行驶参数行驶速度最高行驶速度km/h ≥69最低稳定行驶速度km/h ≤2.8转弯直径最小转弯直径m ≤21臂头最小转弯直径m ≤24最小离地间隙mm ≥260接近角(°)≥16离去角(°)≥14制动距离(车速为30km/h、满载) m 10 最大爬坡能力％≥32百公里油耗L 30起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 16最小额定工作幅度m 3 转台尾部回转半径m ≤2.765最大起重力矩基本臂kN.m 711.48 最长主臂kN.m 449.8 最长主臂+副臂kN.m 327.7支腿距离纵向m 4.68 横向L m 5.4起升高度基本臂m ≥10.17最长主臂m ≥24.7最长主臂+副臂m ≥32.3起重臂长度基本臂m 10 最长主臂m 24.2 最长主臂+副臂m 32.35工作速度起重臂起臂时间s ≤50起重臂全伸时间s ≤73最大回转速度r/min ≥2.1起升速度主起升机构满载m/min ≤82空载m/min ≤100副起升机构满载m/min ≤72空载m/min ≤100噪声限值Noise limit 机外辐射dB (A) ≤118司机位置处dB (A) ≤90。
汽车吊性能参数表(徐)
8--500吨汽车吊性能参数表8吨汽车起重机性能表120吨汽车吊机额定性能表225吨汽车起重机起重性能表（主臂）230吨汽车起重机性能表（一）450吨汽车起重机性能表(主表)580吨汽车起重机起重性能表（一）7100t汽车吊性能表8120吨汽车起重机起重性能表8150吨汽车起重机性能表(一）9150吨汽车起重机性能表(二)10160t汽车吊性能表11200吨汽车吊车11260吨吊车性能表11LTM1300/1-300t全液压汽车吊机11LTM1500-500t全液压汽车吊机12LTM1500—500t全液压汽车吊机138吨汽车起重机性能表20吨汽车吊机额定性能表以下工况仅供参考，实际请与本公司业务员联系！25吨汽车起重机起重性能表（主臂）以下工况仅供参考，实际请与本公司业务员联系！（注:本表内红字及红字以上栏目的数字为吊臂强度所决定，其下面栏目数字为倾翻力矩决定)25吨汽车起重机起重性能表（副臂）30吨汽车起重机性能表（一）以下工况仅供参考，实际请与本公司业务员联系！(注：本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定）30吨汽车起重机性能表（二）注:1、若副臂在工作位置，但仍用主臂吊装,主臂的起重性能应相应的减去1。
4t2、使用副臂吊装时,主臂的角度不得大于45，否则将倾翻50吨汽车起重机性能表（主表）以下工况仅供参考，实际请与本公司业务员联系！(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定）50吨汽车起重机性能表(副臂）80吨汽车起重机起重性能表(一）以下工况仅供参考，实际请与本公司业务员联系！80吨汽车起重机起重性能表(二）100t汽车吊性能表120吨汽车起重机起重性能表以下工况仅供参考,实际请与本公司业务员联系!150吨汽车起重机性能表（一)以下工况仅供参考，实际请与本公司业务员联系！（注：本表内红字及红字以上栏目的数字为吊臂强度所决定，其下面栏目数字为倾翻力矩决定）150吨汽车起重机性能表(二）160t 汽车吊性能表200吨汽车吊车260吨吊车性能表LTM1300/1—300t 全液压汽车吊机LTM1500-500t全液压汽车吊机主臂额定性能表1：支腿开距=10×9.6m、旋转角度=360°、标准配重=135t。

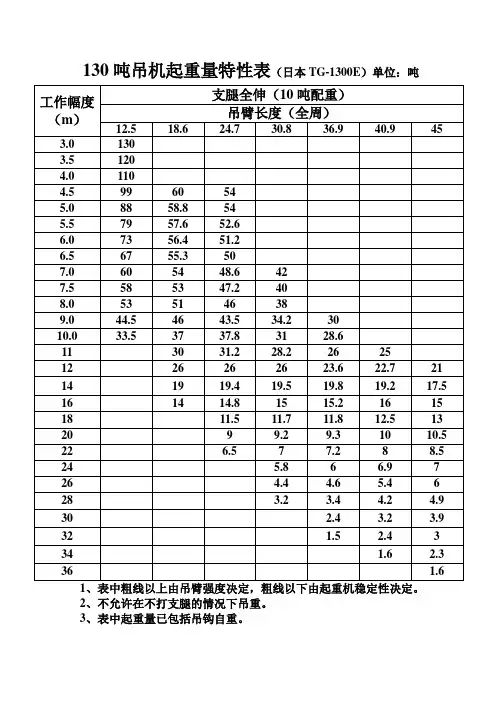

130吨吊机起重量特性表(10吨配重)
130吨吊机起重量特性表
（日本TG-1300E）单位：吨
工作幅度
（m）
支腿全伸（10吨配重）
吊臂长度（全周）
12.5 18.6 24.7 30.8 36.9 40.9 45
3.0 130
3.5 120
4.0 110
4.5 99 60 54
5.0 88 58.8 54
5.5 79 57.6 52.6
6.0 73 56.4 51.2
6.5 67 55.3 50
7.0 60 54 48.6 42
7.5 58 53 47.2 40
8.0 53 51 46 38
9.0 44.5 46 43.5 34.2 30
10.0 33.5 37 37.8 31 28.6
11 30 31.2 28.2 26 25
12 26 26 26 23.6 22.7 21
14 19 19.4 19.5 19.8 19.2 17.5
16 14 14.8 15 15.2 16 15
18 11.5 11.7 11.8 12.5 13
20 9 9.2 9.3 10 10.5
22 6.5 7 7.2 8 8.5
24 5.8 6 6.9 7
26 4.4 4.6 5.4 6
28 3.2 3.4 4.2 4.9
30 2.4 3.2 3.9
32 1.5 2.4 3
34 1.6 2.3
36 1.6
1、表中粗线以上由吊臂强度决定，粗线以下由起重机稳定性决定。
2、不允许在不打支腿的情况下吊重。
3、表中起重量已包括吊钩自重。
