中华人民国国家标准入侵报警系统工程设计规Code of design for intrusion alarm systems englneeringGB 50394-2007主编部门:中华人民国公安部批准部门:中华人民国建设部施行日期:2 0 0 7 年 8 月 1 日1 总则1.0.1 为了规入侵报警系统工程的设计,提高入侵报警系统工程的质量,保护公民人身安全和国家、集体、个人财产安全,制定本规。

1.0.2 本规适用于以安全防为目的的新建、改建、扩建的各类建筑物(构筑物)及其群体的入侵报警系统工程的设计。

1.0.3 入侵报警系统工程的建设,应与建筑及其强、弱电系统的设计统一规划,根据实际情况,可一次建成,也可分步实施。

1.0.4 入侵报警系统工程应具有安全性、可靠性、开放性、可扩充性和使用灵活性,做到技术先进,经济合理,实用可靠。

1.0.5 入侵报警系统工程的设计,除应执行本规外,尚应符合国家现行有关技术标准、规的规定。

2 术语2.0.1 入侵报警系统 intruder alarm system(IAS)利用传感器技术和电子信息技术探测并指示非法进入或试图非法进入设防区域(包括主观判断面临被劫持或遭抢劫或其他譬急情况时,故意触发紧急报警装置)的行为、处理报警信息、发出报警信息的电子系统或网络。

2.0.2 报警状态alarm condition 系统因探测到风险而作出响应并发出报警的状态。

2.0.3 故障状态 fault condition 系统不能按照设计要求进行正常工作的状态。

2.0.4 防拆报警 tamper alarm.因触发防拆探测装置而导致的报警。

2.0.5 防拆装置 tamper device用来探测拆卸或打开报警系统的部件、组件或其部分的装置。

2.O.6 设防 set condition使系统的部分或全部防区处于警戒状态的操作。

2.0.7 撤防unset condition 使系统的部分或全部防区处于解除警戒状态的操作。

入侵报警探测器的安装

入侵报警探测器的安装

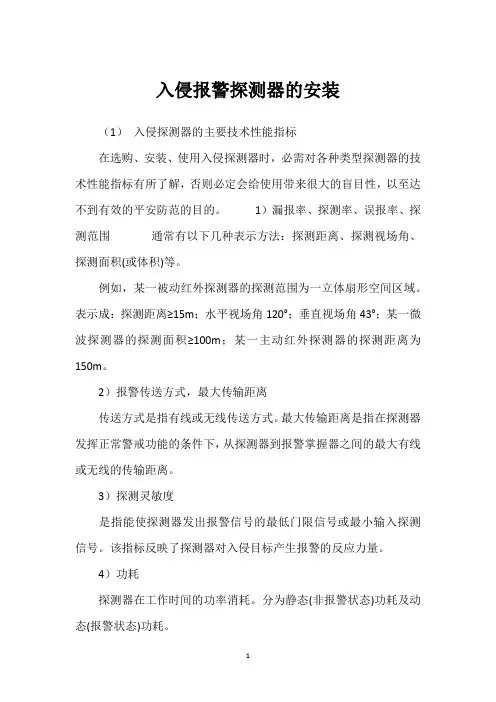

入侵报警探测器的安装(1)入侵探测器的主要技术性能指标在选购、安装、使用入侵探测器时,必需对各种类型探测器的技术性能指标有所了解,否则必定会给使用带来很大的盲目性,以至达不到有效的平安防范的目的。

1)漏报率、探测率、误报率、探测范围通常有以下几种表示方法:探测距离、探测视场角、探测面积(或体积)等。

例如,某一被动红外探测器的探测范围为一立体扇形空间区域。

表示成:探测距离≥15m;水平视场角120°;垂直视场角43°;某一微波探测器的探测面积≥100m;某一主动红外探测器的探测距离为150m。

2)报警传送方式,最大传输距离传送方式是指有线或无线传送方式。

最大传输距离是指在探测器发挥正常警戒功能的条件下,从探测器到报警掌握器之间的最大有线或无线的传输距离。

3)探测灵敏度是指能使探测器发出报警信号的最低门限信号或最小输入探测信号。

该指标反映了探测器对入侵目标产生报警的反应力量。

4)功耗探测器在工作时间的功率消耗。

分为静态(非报警状态)功耗及动态(报警状态)功耗。

5)工作电压,工作电流等探测器工作时的电源电压(沟通或直流)。

一般用伏特(V)来表示。

6)工作场所,环境温度等室内应用:—10℃—55℃相对湿度≤95%;室外应用:—20℃—75℃相对湿度≤95%;(2)入侵探测器的安装1)入侵探测器的触点类型按探测器输出的开关信号不同来分,可分为常开型探测器和常闭型探测器以及常开/常闭型探测器。

参看图1。

图1常开型探测器与常闭型探测器的报警触点连接图① 动合输出。

当探头正常时,开关断开,因此线末电阻与之并联,而当探头触发时,开关闭合,回路电阻为零,该防区报警。

② 动断输出。

探头正常时,开关吸合,因此线末电阻与之串联,当探头触发时,开关断开,回路电阻为无穷大,该防区报警。

按探测器与报警掌握器的连接方式不同来分,基本上可分为三种方式,这就是四线制、两线制和无线制三种。

1)四线制:一般是两根电源线,另外两根是信号线,参看图2图2四线制一般常规需要供电的探测器,如红外探测器、双鉴探测器、玻璃破裂探测器等均采纳的是四线制。

窃盗报警系统安装工艺标准

窃盗报警系统安装工艺标准

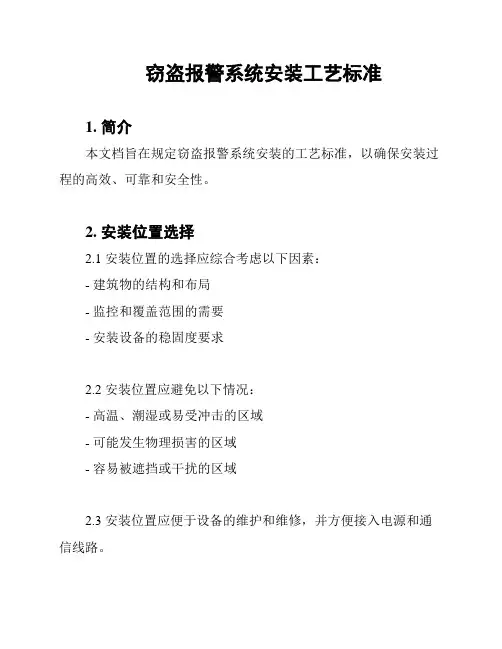

窃盗报警系统安装工艺标准1. 简介本文档旨在规定窃盗报警系统安装的工艺标准,以确保安装过程的高效、可靠和安全性。

2. 安装位置选择2.1 安装位置的选择应综合考虑以下因素:- 建筑物的结构和布局- 监控和覆盖范围的需要- 安装设备的稳固度要求2.2 安装位置应避免以下情况:- 高温、潮湿或易受冲击的区域- 可能发生物理损害的区域- 容易被遮挡或干扰的区域2.3 安装位置应便于设备的维护和维修,并方便接入电源和通信线路。

3. 安装步骤3.1 设备安装前,应先进行现场勘察和制定详细的安装计划。

3.2 安装应按照制定的安装计划进行,包括以下步骤:- 确定安装位置并标记- 安装控制面板和传感器设备- 安装报警器和警示灯- 连接电源和通信线路- 调试和测试安装的设备3.3 安装过程中,应注意以下事项:- 确保设备稳固可靠地安装在适当位置- 尽量避免线缆的过长和交叉布线- 严格按照设备说明书和相关安装标准进行操作3.4 安装完成后,应进行设备的验证和测试,确保系统正常运行。

4. 安全防护4.1 安装过程中应采取必要的安全防护措施,确保安装人员和设备的安全。

4.2 安装区域应进行必要的隔离,并提供相应警示标识,以避免未授权人员进入。

4.3 安装完成后,应向用户提供安全使用和维护指南,以确保系统的长期可靠性和安全性。

5. 工艺验收5.1 安装完成后,应进行工艺验收,包括以下内容:- 设备的功能和性能测试- 安装过程记录和文件整理- 用户培训和使用指导5.2 工艺验收合格后,应出具安装合格证明,并保留相关记录和文件。

6. 保养与维修6.1 用户在使用过程中应定期进行设备的保养和维修,以确保系统的正常运行和寿命。

6.2 保养和维修工作应按照设备说明书和相关要求进行,并做好记录。

6.3 定期保养和维修工作应由专业的维护人员进行,并定期进行检验和评估。

7. 变更和升级7.1 如果需要对已安装的窃盗报警系统进行变更或升级,应有专门的计划和方案,并遵循相应的工艺标准和要求。

入侵报警系统工程设计规范

入侵报警系统工程设计规范

入侵报警系统工程设计规范入侵报警系统工程设计规范GB50394-1 总则1.0.1为了规范入侵报警系统工程的设计,提高入侵报警系统工程的质量,保护公民人身安全和国家、集体、个人财产安全,制定本规范。

1.0.2本规范适用于以安全防范为目的的新建、改建、扩建的各类建筑物(构筑物)及其群体的入侵报警系统工程的设计。

1.0.3入侵报警系统工程的建设,应与建筑及其强、弱电系统的设计统一规划,根据实际情况,可一次建成,也可分步实施。

1.0.4入侵报警系统工程应具有安全性、可靠性、开放性、可扩充性和使用灵活性,做到技术先进,经济合理,实用可靠。

1.0.5入侵报警系统工程的设计,除应执行本规范外,尚应符合国家现行有关技术标准、规范的规2 术语2.0.1入侵报警系统 intruder alarm system (IAS)利用传感器技术和电子信息技术探测并指示非法进入或试图非法进入设防区域(包括主观判断面临被劫持或遭抢劫或其它危急情况时,故意触发紧急报警装置)的行为、处理报警信息、发出报警信息的电子系统或网络。

2.0.2报警状态 alarm condition系统因探测到风险而作出响应并发出报警的状态。

2.0.3故障状态 fault condition系统不能按照设计要求进行正常工作的状态。

2.0.4防拆报警 tamperalarm因触发防拆探测装置而导致的报警。

2.0.5防拆装置 tamper device用来探测拆卸或打开报警系统的部件、组件或其部分的装置。

2.0.6设防 set condition使系统的部分或全部防区处于警戒状态的操作。

2.0.7撤防 unset condition使系统的部分或全部防区处于解除警戒状态的操作。

2.0.8防区 defence area利用探测器(包括紧急报警装置)对防护对象实施防护,并在控制设备上能明确显示报警部位的区域。

2.0.9周界 perimeter需要进行实体防护或/和电子防护的某区域的边界。

入侵报警系统设备安装与调试

入侵报警系统设备安装与调试

入侵报警系统设备安装与调试任务4:报警主机和防区模块的安装和应用2.4.1 任务目标通过具体某一型号报警主机和防区模块的安装和调试,了解报警主机和防区模块的功能,学会报警主机和防区模块的安装接线,学会编程使报警防区号码和实际的探测器对应起来,学会报警主机和防区模块的简单使用。

2.4.2 任务内容连接一个最简单的入侵报警系统,只包括一个探测器,通过报警主机和防区模块的安装和调试,学会入侵报警系统的基本使用。

2.4.3 知识点1、入侵报警主机入侵报警主机能直接或间接接收来自入侵探测器发出的报警信号,发出声光报警并能指示入侵发生的部位。

声光报警信号应能保持到手动复位,复位后,如果再有入侵报警信号输人时,应能重新发出声光报警信号。

入侵报警控制器能对控制的系统进行自检,检查系统各个部分的工作状态是否处于正常工作状态。

入侵报警控制器应有防破坏功能,当连接入侵探测器和控制器的传输线发生断路、短路或并接其他负载时应能发出声、光报瞥信号。

报警信号应能保持到引起报警的原因排除后,才能实现复位;而在该报警信号存在期间,如有其他入侵信号输入,仍能发生相应的报警信号。

入侵报警控制器应有较宽的电源适应范围,当主电源电压变化士15%时,不需调整仍能正常工作。

入侵报警控制器应有备用电源。

当主电源断电时能自动转换到备用电源上,而当主电源恢复后又能自动转换到主电源上。

转换时控制器仍能正常工作,不产生误报。

入侵报警控制器可做成盒式、挂壁式或柜式。

入侵报警控制器的机壳应有门锁或锁控装置,机壳上除密码按键及灯光指示外,所有影响功能的操作机构均应放在箱体之内。

由于入侵探测器有时会产生误报,通常控制器对某些重要部位的监控,采用声控和电视复核。

根据用户的管理机制及对报警的要求,警戒可组成独立的小系统、区域互连互防的区域报警系统和大规模的集中报警系统。

(1)安防系统中的防区概念所谓防区,是指报警主机的探测信号输入点(一对)。

一般情况下,安防系统的防区类型可归纳为下面3类:1)不可撤防防区(24小时防区):任何时候触发都有效。

入侵报警系统安装技术要求

入侵报警系统安装技术要求

入侵报警系统安装技术要求1.供电与接地A.本系统应由可靠的交流电源回路单独供电,配电设备应有明显标志。

B.供电电源应采用220V, 50±1Hz的单相交流电源。

电压偏移允许±10%。

C.各采集器电源供应,应集中处理于弱电房内,并须预留10%备用扩充容量提供日后的扩容要求。

D.整个系统宜用一点接地方式,接地母线应采用铜质线,接地电阻不得大0.5 于。

E.本系统承包商须提供及安装设备的防雷措施,具体做法须符合«建筑物防雷设施安装-99D562»规定。

2.施工工作内容A.承建商需根据设备供货商所提供的﹐并经业主和顾问公司批准后的整套施工图及全部设备材料﹐进行本工程全部保安报警安装施工任务。

主要内容包括﹕设备﹑材料验收保管﹑设备安装﹑敷线﹑接线﹑测试﹑试运转以及验收﹑编写完整的竣工资料工作等。

B.根据设计配合建筑要求﹐并与消防联动以及其它相关承包商协调工作。

3.质量保证A. 按设计所选用的产品说明书及设备技术规格说明书的要求﹐针对本工程实际﹐核实所有设备材料是否满足要求﹐并将复核情况提交工程所审批。

B. 遵照相关国家及安防行业有关要求﹐以及北京市质检站有关要求做好每一步和每一阶段工作。

C. 主动争取监理检查﹐分部﹑分区取得监理的质量认可﹐特别是隐蔽工程应及时请监理检查验收﹐并做好记录。

4.施工安装A.安装工程布线应符合国家规定“电气装置工程施工及验收规范及国家颁发的有关规范及规定”。

B.在管内或线槽内的穿线﹐应在建筑抹灰及地面工程结束后进行。

在穿线前﹐应将管内或线槽内的积水及杂物清除干净。

C.不同系统﹑不同电压等级﹑不同电流类别的线路﹐不应穿在同一管内或线槽同一槽孔内。

D.导线在管内或线槽内﹐不应有接头或扭结。

导线的接头﹐应在接线盒内焊接或用端子连接。

(小截面系统连接可以绞接﹐绞接匝数应在五匝以上﹐然后搪锡﹐用绝缘带包扎。

E.管线经过建筑物的变形缝(包括沉降缝﹑伸缩缝﹑抗震缝等)处﹐应采取补偿措施﹐导线跨越变形缝的两侧应固定﹐并留有适当余量。

入侵报警系统工程施工要求及调试

入侵报警系统工程施工要求及调试

入侵报警系统工程施工要求及调试1.入侵报警系统工程施工要求(1)一般要求1)入侵报警系统工程现场必需设一名现场工程师,以指导施工进行,并协同建设(监理)单位做好施工中的隐藏工程检测和验收;2)入侵报警系统工程施工前应具备下列图纸资料:①探测器布防平面图、中心设备布置图、系统原理及系统连接图;②管线要求及管线敷设图;③设备、器材安装要求及安装图。

3)入侵报警系统施工应按图纸进行,不得随便更改。

确需更改原设计图纸时,应按程序进行审批,审批文件(通过单等)需经双方授权人签字后方可实施。

4)入侵报警系统竣工时,施工单位应提交下列图纸资料:①施工前全部图纸资料;②工程竣工图;③设计变更文件;④检测记录。

包括绝缘电阻、接地电阻等测试数据;⑤隐藏工程的验收记录。

(2)线路敷设1)应符合设计图纸的要求及有关标准规范的规定。

有隐藏工程的应办隐藏验收。

2)线缆回路应进行绝缘测试,并有记录,绝缘电阻大于20MΩ;3)地线、电源线应按规定连接。

电源线与信号线应分槽(或管)敷设,以防干扰。

采纳联合接地时,接地电阻不大于1Ω;(3)探测器安装1)各类入侵探测器的安装,应依据可选用产品的特性及警戒范围要求进行安装;2)周界入侵探测器的安装,位置要对准,防区要交叉。

室外入侵探测器的安装应符合产品使用要求和防护范围;3)底座和支架应固定牢靠,其导线连接应采纳牢靠连接方式;4)外接导线应留有适当的余量。

(4)报警系统安装场合及要求1)对某些不设围墙的开放式建筑及设有金融营业场所、重要库房等建筑,还应安装门磁开关、玻璃破裂报警器等,并考虑周界报警;2)金融营业柜台(含商场收银台)、重要仓库、居室等应配有紧急按钮;3)系统应按时间、按区域(部位)任意编程、设防或撤防;4)系统应能显示报警部位、时间,并能记录及供应联动电视监控、灯光等掌握接口信号;5)系统应能考虑与属地区域公共平安防范报警系统联网的需要和可能。

2.入侵报警系统管线施工(1)入侵报警系统布线,应符合现行国家标准《电气装置工程施工及验收规范》的要求;(2)入侵报警系统的各种导线,原则上应尽可能缩短;(3)在管内穿线或槽内敷设导线,应在建筑抹灰及地面工程结束后进行。

入侵报警系统技术要求

入侵报警系统技术要求

入侵报警系统技术要求1 范围本标准规定了用户保护人、财产和环境的入侵报警系统(手动式和被动式)的通用技术要求,是设计、安装、验收入侵报警系统的基本依据。

本标准适用于建筑物内、外部的入侵报警系统。

本标准不涉及远程中心,也不包括入侵报警系统与远程中心之间通信数据的加载和卸载。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB 10408.1 入侵探测器第1部分:通用要求(idt IEC 60839-2-2)GB 10408.2 入侵探测器第2部分:室内用超声波多普勒探测器(idt IEC 60839-2-4)GB 10408.3 入侵探测器第3部分:室内用微波多普勒探测器(idt IEC 60839-2-5)GB 10408.4 入侵探测器第5部分:室内用被动红外探测器(idt IEC 60839-2-3)GB 10408.5 入侵探测器第4部分:主动红外入侵探测器(idt IEC 60839-2-6)GB 10408.6 微波和被动红外复合入侵探测器GB 12663 防盗报警控制器通用技术条件GB 15207 视频入侵报警器GB 15209 磁开关入侵探测器GB/T 15211 报警系统环境试验GB 15407 遮挡式微波入侵探测器技术要求和试验规范(idt IEC 60839-1-2)GB/T 15408 报警系统电源装置、测试方法和性能规范(idt IEC 60839-1-2)GB/T 16572 防盗报警中心控制台GB 16796 安全防范报警设备安全要求和试验方法GB/T 17626.2-1998 电磁兼容试验与测量技术静电放电抗扰度试验GB/T 17626.3-1998 电磁兼容试验与测量技术射频电磁场辐射抗扰度试验GB/T 17626.4-1998 电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5-1999 电磁兼容试验与测量技术浪涌抗扰度试验GB/T 17626.11-1999 电磁兼容试验与测量技术电压暂降、短时中断及电压变化抗扰度试验 GA/T 74 安全防范系统通用图形符号GA/T 75 安全防范工程程序与要求IEC 60839-5 报警系统第5部分:报警信号传输系统技术要求IEC 60839-7 报警系统第7部分:报警传输系统中串行数据接口信息格式和协议3 术语和定义下列术语和定义适用于本标准3.1 报警alarm生命、财产或环境面临严重威胁时的警告。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

入侵报警系统安装工艺标准(叫802)
1适用范围
本标准适用建筑工程中入侵报警系统的安装。

2施工准备
2.1材料、设备
2.1.1前端设备:报警通讯主机、键盘、声/光报警器、警灯、警铃、计算机(内置系统管
理软件)、打印机、不间断电源等。

2.1.2传输部分:报警控制箱、电线、电缆等。

2.1.3终端设备:门(窗)磁、主(被)动红外线探测器、微波探测器、超声波探测器、双鉴探测器、报警按钮、玻璃破碎探测器、电磁门锁、周界探测器等。

2.1.4上述设备材料应根据合同文件及设计要求选型,对设备、材料和软件进行进场验收,
并填写验收记录。

设备应有产品合格证、检测报告、“CCC认证标识、安装及使用说明书等。

如果是进口产品,则需提供原产地证明和商检证明,配套提供的质量合格证明,检测报告及安装、使用、维护说明书的中文文本。

设备安装前,应根据使用说明书,进行全部检查,方可安装。

2.1.5镀锌材料:镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管。

2.1.6其它材料:塑料胀管、机螺钉、平垫圈、弹簧垫圈、接线端子、绝缘胶布、各类接头等。

2.2机具设备
2.2.1安装器具:手电钻、冲击钻、对讲机、梯子、电工组合工具。

2.2.2测量器具:250V兆欧表、500V兆欧表、水平尺、钢尺、小线。

2.3作业条件
2.3.1管理室内土建工程内装修完毕,门、窗、门锁装配齐全完整。

2.3.2管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。

2.4技术准备
2.4.1施工图纸齐全。

2.4.2施工方案编制完毕并经审批。

2.4.3施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书,并进行有氏对性的培训及安全、技术交底。

3操作工艺
3.1工艺流程
3.2操作方法
3.2.1管路敷设:参见本册《闭路电视监控系统安装工艺标准》(%803)的相关内容。

3.2.2报警控制箱安装
3.2.2.1报警控制箱安装位置、高度应符合设计要求,在无设计要求时,宜安装于较隐蔽或安全的地方,底边距地宜为 1.4m。

3.2.2.2暗装报警控制箱体箱时,箱体框架应紧贴建筑物表面。

严禁采用电焊或气焊将箱体与预埋管焊在一起。

管入箱应用锁母固定。

3.2.2.3明装报警控制箱时,应找准标高,进行钻孔,埋入金属膨胀螺栓进行固定。

箱体背板与墙面平齐。

3.2.2.4 报警控制器箱的交流电源应单独敷设,严禁与信号线或低压直流电源线穿在同一管
内。

323线缆敷设
323.1
布放线缆前应对其进行绝缘测试,电线电缆线间和线对地间的绝缘电阻必须大于 0.5M Q,测试合格后方可敷设。

323.2 布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上。

323.3管内不得有接头,接头必须在线盒(箱)处连接。

3.2.3.4 所敷设的线缆两端必须做好标记。

同轴电缆的屏蔽层均需单端可靠接地。

3.2.3.5 线管不能直接进入设备接线盒内时,
线管出线口与设备接线端子之间,必须采用金 属软管过渡连接,软管长度不得超过
im 并不得将线缆直接裸露。

3.2.4终端设备安装
3.2.
4.1报警系统终端设备的安装位置应符合设计要求,并符合以下规定:
(1) 微波探测器灵敏度很高,安装时应不要对着门、窗,以免室外活动物体引起误报警。

(2) 超声波探测器容易受风和空气流动的影响,安装时不要靠近排风扇和暖气。

(3) 主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物,见图
3.2.
4.1-1 。

(4) 被动红外探测器安装时,探测扇区应与入侵方向相垂直,被保护区域应在探测扇区范 围内,见图3.2.4.1-2 。

与热源保持1.5m 以上间距。

避免强光直射。

同时应注意探测扇区 内不应有遮挡物。

图3.2.4.1-2 被动红外线探测器的布置方法 (5)
安装双鉴探测器时,宜使探测器轴线与保护对象的方向成
45夹角。

3.242探测器安装时,应先将盒内的线缆引出,压接在探测器的接线端子上,将富余线缆 盘回盒内,
将探测器底座用螺钉固定在盒上,固定要牢固可靠。

3.2.5设备接线、调试 3.2.5.1接线前,将已布放的线缆再次进行对地与线间绝缘摇测,合格后按照设备接线图进 行设备端接。

3.2.5.2 入侵报警主机及控制器采用专用接头与线缆进行连接,且压接牢固。

设备及电缆屏
rrr 「T
1-

(c)安装在吊顶监视门
主动红外线探测器安装位置示意图
rryn f 卅 (a)安装在墙角可监视窗户 (b)安装在墙面监视门窗
蔽层应压接好保护地线,接地电阻值不应大于 1 Qo
325.3按照施工图纸及产品说明书,连接系统打印机、
UPS 电源等外围设备。

325.4在计算机管理主机上安装入侵报警系统管理软件,并进行初始化设置。

325.5 分别对各报警控制器进行地址编码,存储于系统主机内,并进行记录。

3.2.5.6 对探测器进行盲区检测、防动物功能检测、防拆卸功能检测、信号线开路或短路报 警功能检测、电源线被剪的报警功能检测、现场设备接入率及完好率测试等。

3.2.5.7 检测系统的撤防、布防功能,关机报警功能,报警系统管理软件(含电子地图)功 能检测。

325.8应配合安全防范系统联调,检测报警信息传输及报警联动控制功能。

4 质量标准
4.1 主控项目
4.1.1 入侵报警系统应进行功能与软件检测,检测内容如下:
4.1.1.1探测器的盲区检测,防动物功能检测。

4.1.1.2 探测器的防破坏功能检测应包括报警器的防拆卸功能; 信号线开路、 短路报警功能; 电源线被剪的报警功能。

4.1.1.3 探测器灵敏度检测。

4.1.1.4 系统控制功能检测应包括系统的撤防、布防功能;机报警功能;系统后备电源自动 切换功能等。

4.1.1.5系统通信功能检测应包括报警信息的传输、报警响应功能的检测。

4.1.1.6 现场设备的接入率及完好率测试
4.1.1.7 系统的联动功能检测应包括报警信号对现场相关照明系统的触发、 对监控摄像机的 自动启动、 视频安防监控与视画面的自动调入, 相关出入口自动启闭, 录像设备的自动启动
报警系统管理软件(含电子地图)功能检测。

报警信号联网上传功能的检测。

报警系统报警事件存储记录的保存时间应满足管理要求。

4.1.2 系统功能和软件全部检测, 功能符合设计要求为合格, 合格率为 100%时为系统功能检 测合格。

检查方法:观察检查和仪表测试。

4.1.3 保护接地的接地电阻值不应大于 1Qo
检验方法:观察检查和仪表测试。

4.2 一般项目
4.2.1终端设备安装应平整牢固。

4.2.2箱内线缆应排列整齐,分类绑扎成束,并留有适当余量。

4.2.3箱、盒内应清洁无杂物;且设备表面无划痕及损伤。

检验方法:观察检查。

5 成品保护
5.0.1安装终端探测器和报警设备时,应注意保持吊顶、墙面整洁。

5.0.2应对安装完毕的探测器加强保护,防止碰伤及损坏。

5.0.3机房内应采取防尘、防潮、防水及防盗措施。

6 应注意的质量问题
4.1.1.8 4.1.1.9 4.1.1.10
6.0.1应及时清除盒、箱内杂物,以防盒、箱内管路堵塞。

6.0.2导线在箱、盒内应预留适当余量,并绑扎成束,防止箱内导线杂乱。

6.0.3导线压接应牢固,以防导线松动或脱落。

6.0.4 使用屏蔽线时,外铜网应与芯线分开,以防信号短路。

7 质量记录
7.0.1材料、设备出厂合格证、生产许可证、安装技术文件及“CCC认证及证书复印件
7.0.2 材料、构配件进场检验记录
7.0.3 设备开箱检验记录
7.0.4 设计变更、工程洽商记录
7.0.5 隐蔽工程检验记录
7.0.6 预检记录
7.0.7 工程安装质量及观感质量验收记录
7.0.8 系统试运行记录
7.0.9 智能建筑工程分项工程质量检测记录
7.0.10 子系统检测记录
7.0.11 电线、电缆导管和线槽敷设分项工程质量验收记录
8 安全环保措施
8.1 安装操作要求
8.1.1 交叉作业时应注意周围环境,禁止乱抛工具和材料。

8.1.2 设备通电调试前,必须检查线路接线是否正确,保护措施是否齐全,确认无误后,方可通电调试。

8.1.3 登高作业时,脚手架和梯子应安全可靠,脚手架不得铺有探头板,梯子应有防滑措施,不允许两人同梯作业。

8.2 环保措施
8.2.1 施工现场的垃圾、废料应堆放在指定地点,及时清运并洒水降尘,严禁随意抛撒。

8.2.2 现场强噪声施工机具,应采取相应措施,最大限度降低噪声。
