隔离栅技术交底修订稿
隔离栅安装安全技术交底模板
一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、分项工程名称：隔离栅安装五、交底部门：[填写交底部门名称]六、交底人：[填写交底人姓名]七、施工期限：[填写施工期限，如：2023年10月1日至2023年11月30日]八、接受交底班组或员工签名：[填写签名]九、交底内容：1. 安全生产基本原则：施工人员必须遵守国家有关安全生产的法律法规和标准，牢固树立“安全第一”的思想，确保施工过程中的人身和财产安全。
2. 个人防护：施工人员必须穿戴符合规定的安全帽、安全带、防护眼镜、防尘口罩等个人防护用品。
作业时，不得佩戴硬底鞋、高跟鞋等不适宜的鞋子。
3. 施工现场安全措施：1）施工现场应设置明显的安全警示标志，明确警示区域和危险区域。
2）施工区域应保持整洁，材料堆放整齐，不得占用消防通道。
3）施工车辆应按指定路线行驶，不得超速、逆行、占用非机动车道。
4. 隔离栅安装安全操作规程：1）安装前，应对隔离栅进行验收，确保其质量符合要求。
2）安装过程中，应使用合适的工具和设备，确保操作安全。
3）在安装隔离栅时，应遵守以下规定：a. 高处作业时，应使用安全带，并确保安全带固定在可靠的位置。
b. 上下梯子时，应握紧扶手，不得携带重物。
c. 不得在未安装完成的隔离栅上行走或站立。
d. 严禁在隔离栅附近进行焊接、切割等作业。
5. 施工现场用电安全：1）施工现场用电必须符合国家有关电气安全标准。
2）施工现场的电源线路应使用合格的绝缘电缆，并定期检查。
3）施工现场的用电设备应定期检查、维修，确保设备安全可靠。
6. 应急处置：1）施工现场应配备必要的应急救援器材和设备。
2）施工人员应熟悉应急处置程序，一旦发生安全事故，应立即采取相应措施进行处置。
7. 施工人员培训与考核：1）施工单位应对施工人员进行安全生产教育和培训，提高施工人员的安全意识。
2）施工人员应通过安全生产考核，合格后方可上岗作业。
隔离栅施工技术交底
施工技术交底
工程名称
三黎高速交通安全设施工程
单位工程
交通安全设施
分项工程
刺铁丝隔离栅、焊接网隔离栅
交底日期
2014.8.12
交底单位
湖南通顺交通工程有限公司贵州三黎高速公路JA2合同段项目经理部
交底人
文斌
向鹏
接受单位
隔离栅施工队
接受人
吴小军
交底内容：
一、工程概况
本合同K47+300-K92+700，全长52.037km，包括天柱支线，天柱、高酿、锦屏互通立交，锦屏服务区1处，凸洞停车区1处。
三、隔离栅施工质量控制
（五）、立柱安装
1、施工放样
按照公路用地界30-50处进行施工放样，先定中心线，然后按设计的柱距定出柱位。确定柱位应与公路界地形相协调，可以做斜坡形，也可以做阶梯形。在低洼地区，当地面纵剖面发生突变，无法保持按规定的离净高时，可使用较长的立柱，然后张拉多股带刺铁丝。带刺铁丝之间的垂直净空不大于200mm。如起伏过大，可考虑对地形进行一定的整修，尽可能使隔离设施起伏自然，避免局部的突然变化。如在断开处或在道路交叉口时，可视需要适当调整立柱间距。公路两侧的封闭，一般在桥梁、通道、应朝桥头锥坡或相交时，如沟渠窄，隔离栅可直接跨过；如沟渠较宽，隔离栅难以跨过时，可采取类似桥梁、通道的处理方法。路侧有水渠、池塘、湖泊等天然障碍的路段高度大于1.5的挡土墙或砌石陡坡等人、畜无法进入的路段不设置隔离设施。经自检合格，通知项目部主管现场检查合格后，将填报好的监理施工用表，施工放样报验收单，统一交项目部主管提交监理工程师签名确认后，进入下一道工序施工。
（六）、刺铁丝、镀塑网片安装
立柱基础混凝土强度达到设计强度70%以后，方可安装刺铁丝或焊接镀塑网片，刺铁丝安装要求从端头开始，刺铁丝之间要求平行、垂直，先将刺铁丝立柱预埋的挂钩挂住，绷紧后将挂钩弯钩固定在刺铁丝上，横向与斜向相交处采用120mm的14#钢丝绑扎牢固。镀塑网片不得脱焊、虚焊，网片拉紧，涂塑层应均匀光滑、连续，无肉眼可分辨的小孔、空间、孔隙、裂缝、脱皮及其他有害缺陷。刺铁丝、焊接网片材料到场后，需向项目部提交材料批量生产合格证书、材料出厂自检合格证书原件，分别为一式肆份，进场材料报验单，经项目部主管人员自检镀锌刺铁丝镀层、颜色、刺间距、刺长、镀塑网片直径、重量合格后，邀请驻地办监理工程师现场检查合格后，将填报好的进场材料报验单统一交项目部主管提交监理工程师签名确认后才允许安装。如材料抽样送检检测质量指标不合格，所产生的人工、材料、台班费用损失由承包合作分包单位一切承担。

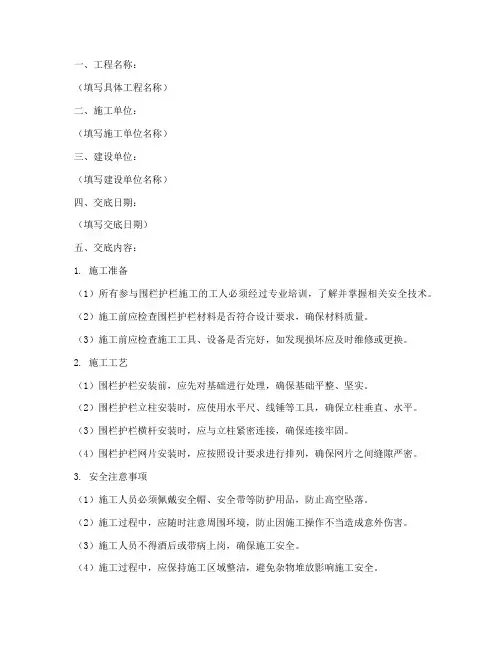

围栏护栏安全技术交底模板
一、工程名称：（填写具体工程名称）二、施工单位：（填写施工单位名称）三、建设单位：（填写建设单位名称）四、交底日期：（填写交底日期）五、交底内容：1. 施工准备（1）所有参与围栏护栏施工的工人必须经过专业培训，了解并掌握相关安全技术。
（2）施工前应检查围栏护栏材料是否符合设计要求，确保材料质量。
（3）施工前应检查施工工具、设备是否完好，如发现损坏应及时维修或更换。
2. 施工工艺（1）围栏护栏安装前，应先对基础进行处理，确保基础平整、坚实。
（2）围栏护栏立柱安装时，应使用水平尺、线锤等工具，确保立柱垂直、水平。
（3）围栏护栏横杆安装时，应与立柱紧密连接，确保连接牢固。
（4）围栏护栏网片安装时，应按照设计要求进行排列，确保网片之间缝隙严密。
3. 安全注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品，防止高空坠落。
（2）施工过程中，应随时注意周围环境，防止因施工操作不当造成意外伤害。
（3）施工人员不得酒后或带病上岗，确保施工安全。
（4）施工过程中，应保持施工区域整洁，避免杂物堆放影响施工安全。
（5）施工人员应遵守施工现场各项规章制度，确保施工安全。
4. 应急措施（1）施工过程中，如发现安全隐患，应立即停止施工，采取措施排除隐患。
（2）发生安全事故时，应立即启动应急预案，及时进行救治和报告。
（3）施工过程中，如遇到恶劣天气，应暂停施工，确保人员安全。
六、接受交底人员：（填写接受交底人员姓名）七、交底人：（填写交底人姓名）八、备注：（如有其他事项，请在此处填写）九、交底记录：（填写交底记录，包括交底时间、地点、参与人员等）附件：围栏护栏安全技术交底文件本安全技术交底模板仅供参考，具体施工过程中应根据实际情况进行调整。
施工单位应严格遵守国家有关安全生产法律法规，确保施工安全。
刺铁丝隔离栅安全技术交底模板
一、交底目的为确保刺铁丝隔离栅施工过程中的安全，提高施工人员的安全意识，降低安全事故发生的风险，特进行安全技术交底。
二、交底对象本交底适用于所有参与刺铁丝隔离栅施工的作业人员，包括但不限于施工人员、监理人员、管理人员等。
三、交底内容1. 施工环境及条件- 施工场地应平整，排水畅通，防止积水。
- 施工现场应设有明显的警示标志和警示线，确保人员安全通行。
- 施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏杆等。
2. 施工材料及设备- 刺铁丝材料应符合国家相关标准，表面应光滑，无锈蚀。
- 施工设备应完好，如切割机、卷扬机、电焊机等，确保操作安全。
3. 施工工艺及操作规程- 施工前，应对施工人员进行安全技术培训，确保其掌握相关操作规程。
- 刺铁丝下料时，应使用专用工具，严禁用手直接操作。
- 切割刺铁丝时，应穿戴防护眼镜，防止火花飞溅。
- 电焊作业时，应佩戴绝缘手套、绝缘鞋，并保持良好的通风。
- 隔离栅安装时，应按照设计要求进行，确保牢固可靠。
- 遇到复杂地形或特殊要求时，应制定专项施工方案。
4. 安全注意事项- 施工人员应严格遵守操作规程，不得违章操作。
- 严禁酒后作业，确保作业人员精神状态良好。
- 高处作业时，应佩戴安全带，并确保安全带系牢。
- 作业现场应配备急救箱，并定期检查药品的有效期。
- 施工现场应设置专人负责安全监督，发现问题及时纠正。
5. 事故应急处理- 发生事故时，应立即停止作业，并采取必要措施进行现场救援。
- 确保受伤人员得到及时救治，并保护好现场。
- 及时上报事故情况，并按照相关规定进行调查和处理。
四、交底人及日期交底人：_________交底日期：____年____月____日五、接受人及签字接受人：_________签字：_________六、注意事项1. 本交底为施工过程中的基本要求，具体施工情况可根据实际情况进行调整。
2. 施工人员应认真阅读并掌握本交底内容，确保施工安全。
隔离栅技术交底 - 副本
编 号：01
工程名称
施工分部名称
隔离栅
交底时间
交底单位
被交底单位
隔离栅施工队
交底内容：
一、隔离栅立柱基础的预制
1.隔离栅立柱基础混凝土所使用的水泥、石子、砂等必须符合施工规范及有关规定，使用前要检查出厂合格证或检验报告是否符合质量要求；原材料经检验合格后方可使用。严格按照混凝土配合比设计采用滚筒式搅拌机拌合。
12.蒸发池隔离栅应与主线路侧隔离栅顺接。
三、质量检验
1.基本要求
1)隔离栅和防护网用的材料规格及防腐处理应符合现行《隔离栅技术条件》及《高速公路交通安全设施设计与施工技术规范》设计和施工规范的规定。
交底人签字
被交底人签字
隔离栅施工技术交底书
编 号：01
工程名称
施工分部名称
隔离栅
交底时间
交底单位
被交底单位
5.立柱基础要进行保湿棉覆盖、洒水养护7天以上，待到达强度70％以后，方可安装隔离栅网片。在预制脱模、运输及安装过程中，保证立柱基础边缘完整无破损。
二、隔离栅的施工
1.严格按照施工图纸的要求进行施工放样，先定出立柱中心线，立柱设置在用地界内侧25厘米处；每个柱位均应按设计要求确定高程，必要时应进行场地ห้องสมุดไป่ตู้理和挖除树根。
4.隔离栅立柱基础采用C25混凝土进行浇筑，混凝土的配合比要满足施工和易性的要求、满足耐久性要求。采用500型强制式混凝土拌和机拌合，拌合前测定碎石、砂的含水率，并根据天气变化调整施工配合比。采用插入式振捣棒振捣混凝土，及时将入模的混凝土均匀振捣密实，不得随意加密振点和漏振，以混凝土不再沉落，不出现气泡，表面泛浆为度。防止过振、漏振。
5.隔离栅中如有断开处，或在道路交叉口时，可视需要适当调整立柱间距。跨越河流时，当河两岸宽不超过4m时，按图纸所示用刺铁丝连接起来；当河两岸宽大于4m时，隔离栅应做终止封闭连接设置。
隔离栅技术交底
（1）电焊网不得脱焊、虚焊。
（2）镀锌层表面应具有均匀完整的锌层，颜色一致，表面具有实用性光滑，不允许有流挂、滴瘤或多余结块。镀件表面应无漏镀、露铁等缺陷。涂塑层应均匀光滑、连续，无肉眼可分辨的小孔、空间、孔隙、裂缝、脱皮及其他有害缺陷。
（3）混凝土立柱应密实平整，无裂缝、翘曲、蜂窝、麻面等缺陷。
1.4基坑开挖
立柱基坑采用人工配合挖机开挖，一般立柱基坑开挖尺寸为400*500*700mm，端头立柱基坑开挖尺寸为400*500*800mm，横向斜撑立柱基坑开挖尺寸为400*500*800mm，纵向斜撑立柱基坑开挖尺寸为500*500*500mm，基坑四周侧壁竖直。在开挖基坑坑底换填30cm石灰土，石灰土最小强度为8%，并用小型夯实机将坑底夯拍密实、平整，压实度不小于93%。
隔离栅安装实测项目
序号
检查项目
规定值或允许偏差
检查方法和频率
1
高度(mm)
±15
钢卷尺：每100根测2根
2△
镀(涂)层厚度(um)
符合设计
测仪:抽检5%
3△
网面平整度(mm/m)
±2
直尺、塞尺：抽检5%
4△
立柱埋深
符合设计
过程检查，尺量：抽检，10%
5
立柱中距(mm)
±30
尺量：每100根测2根
6△
具体隔离栅端头围封处理图详见《两阶段施工图设计》第一册。
1.9技术要求
（1）立柱埋深应符合图纸要求，立柱与基础、隔离栅与立柱之间的连接应稳固。
（2）隔离栅基础为预制构件，施工中应注意基础的埋置稳固，以避免隔离栅倾倒。
（3）隔离栅起终点应符合端头封围图纸的要求。
（4）立柱和基础的混凝土强度及几何尺寸应不小于图纸要求。
工地护栏安全技术交底模板
一、交底目的为确保工地护栏施工安全，预防安全事故的发生，特制定本安全技术交底。
二、交底对象所有参与工地护栏施工的施工人员、监理人员、管理人员。
三、交底内容1. 工地护栏施工概述（1）施工范围：本次施工范围为工地围栏、临时防护设施、安全通道等。
（2）施工要求：确保施工质量，保障施工安全，符合国家相关安全标准。
2. 施工准备（1）材料准备：护栏材料、连接件、施工工具等必须符合设计要求，并有合格证明。
（2）人员准备：施工人员应具备相关资质，熟悉施工工艺和安全操作规程。
3. 施工工艺及安全注意事项（1）施工工艺：根据设计图纸和施工方案，按照以下步骤进行施工：①基础处理：清除施工区域内的杂草、杂物，平整场地。
②埋设基础：按照设计要求，挖掘基坑，埋设基础，并确保基础稳固。
③安装立柱：将立柱垂直放置于基础上，确保垂直度，并用固定螺栓固定。
④安装横梁：将横梁安装在立柱上，确保横梁水平，并用固定螺栓固定。
⑤安装网片：将网片安装在横梁上，确保网片紧贴横梁，并用固定螺栓固定。
⑥施工验收：完成施工后，进行自检和监理验收。
（2）安全注意事项：①施工人员必须佩戴安全帽、安全带等个人防护用品。
②施工区域设置警戒线，禁止无关人员进入。
③高处作业时，必须系好安全带，严禁攀爬立柱、横梁等。
④施工过程中，注意观察周围环境，确保施工安全。
⑤施工结束后，清理施工现场，确保无安全隐患。
4. 施工现场管理（1）施工现场应保持整洁，不得乱堆乱放材料、工具等。
（2）施工人员应遵守施工现场规章制度，服从管理。
（3）监理人员应定期巡查施工现场，发现问题及时整改。
四、应急处理1. 发生安全事故时，立即停止施工，组织人员进行救治。
2. 报告上级领导，启动应急预案。
3. 对事故原因进行调查，制定整改措施，防止类似事故再次发生。
五、交底人及接受人交底人：XXX接受人：XXX交底日期：XXXX年XX月XX日注：本交底一式两份，一份交底单位存档，一份施工人员留存。
隔离栅安全技术交底
6、加强安全生产检查，及时发现和纠正违章，消除事故隐患。施工人员要严格按照操作规程施工，严禁违章。
7、施工前对施工现场，机具设备及安全防护设施等进行全面检查，确认符合安全要求后方可施工。
8、使用的电缆线要定期检查，接头必须牢固，确保不透水、不漏电。不得挤压电缆线及水管设施。
3、严格遵守国家法律和法规，建立安全保证体系。由现场施工负责人负责现场安全，在安全管理小组的统一领导下，做好安全生产的各项工作。利用各种宣传工具，采取各种教育方式，使职工牢固树立安全生产的思想意识。
4、建立健全安全检查制度，及时检查各施工部位的情况。特别加强对高空作业、设备操作及用电方面的安全检查，防止意外事故的发生。
9、钢筋骨架在运输、起吊过程中应采取措施固定牢固，防止意外事故发生。
10、施工时要分工明确，统一指挥，防止出现各工序操作中的混乱现象。
交底人签字：日期：
接受人签字：
隔离栅安全技术交底
施工单位：内蒙古新大地建设集团股份有限公司监理单位：内蒙古公路工程咨询监理有限责任公司
工程名称
防护工程分部分Biblioteka 工程隔离栅交底内容
1、强化“安全为了生产，生产必须安全”的意识，贯彻“安全第一、预防为主”的方针，依靠科学管理和技术进步，加强安全生产管理，控制人员受伤事故的发生。
2、加强安全教育，对全体施工人员从思想上、知识上、制度上经常进行教育。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（6）尺寸和型号符合要求的隔离栅网片，应按图纸规定的方式从立柱端部开始牢固安装到立柱的挂钩上；或将网片安装在框架内，框架与立柱连接应牢固。所有的网片及铁丝均应绷紧而不变形，无明显翘曲和凹凸现象，其安装高度应符合图纸规定。隔离栅安装完毕，立柱基础均需进行最后压实处理。
网片安装
网片安装前，立柱的线形、埋深、高度以及和基础连接的稳固性必须经监理工程师检测，符合要求后方可进行网片施工。
焊接网片安装时从端头立柱开始，先将金属网挂在支柱挂钩上，并按图纸设计大样处理端部，然后沿纵向陡坡处根据实际情况确定焊接网形状，并按图纸设计安装网片。
安装隔离栅网片时，按图纸规定的方式从立柱端部开始安装在立柱的连接件上，所有网片与立柱的连接均绷紧而不变形。
特殊情形安装
（1）隔离栅遇到旱桥梁时，桥梁区段内均设置隔离栅，且两端与路堤处隔离栅连接封死。隔离栅遇饮用水桥时，桥梁区段仅在河流处不设置隔离栅，引桥区段内设置隔离栅，左右连接封死并与路堤处隔离栅连接封死。
（2）隔离栅遇汽车通道时，应朝端墙方向围死，不应留有让人、畜可以钻入的空隙。
（3）隔离栅与沟渠和流量不大的小涵洞相交时，沟渠跨度H≤3米，隔离栅可以直接跨过，但在跨越处必须设置异形网片；沟渠跨度H＞3米时，采取类似桥梁、汽车通道的处理方法。
隔离栅安装实测项目
序号
检查项目
规定值或允许偏差
检查方法和频率
1
高度(mm)
±15
钢卷尺：每100根测2根
2△
镀(涂)层厚度(um)
符合设计
测厚仪:抽检5%
3△
网面平整度(mm/m)
符合设计
过程检查，尺量：抽检，10%
5
立柱中距(mm)
±30
尺量：每100根测2根
6△
混凝土强度(MPa)
在合格标准内
基础施工同时做试件每工作班作1组(3件)，检查试件的强度，抽检10%
7
立柱竖直度(mm/m)
±8
垂线、尺量：每100根测2根
技术交底签到表
一、交底名称：隔离栅技术交底
二、交底人签名：
交底人
交底日期
三、接受交底人签名：
序号
接受人
序号
接受人
隔离栅技术交底
技术交底记录
年月日
单位工程名称
隔离栅
分部工程
附属工程
分项工程名称
隔离栅
交底名称
隔离栅技术交底
交底内容：
施工工艺流程图
测量放样
采用坐标法按图纸要求和实际地形地物的情况放出基础中心线并撒上石灰线，然后按照每2m一个立柱基础放出基础点位。
地面整平
按照测量放样撒出的隔离栅安装石灰线对地形进行必要的清场和挖除树根，平坦地段水平设置，坡形地段顺坡设置或按阶梯形设置，做到无明显的凹凸，起伏自然。
具体隔离栅端头围封处理图详见《两阶段施工图设计》第一册。
技术要求
（1）立柱埋深应符合图纸要求，立柱与基础、隔离栅与立柱之间的连接应稳固。
（2）隔离栅基础为预制构件，施工中应注意基础的埋置稳固，以避免隔离栅倾倒。
（3）隔离栅起终点应符合端头封围图纸的要求。
（4）立柱和基础的混凝土强度及几何尺寸应不小于图纸要求。
基础安装
基础安装前，基坑的尺寸及基坑间距必须经监理工程师检测，符合要求后方可进行基础安装。基础安装时应分段进行，先安装两端的基础，然后拉线安装中间的基础，严禁出现基础外漏情况，并用小型压路机对基础周围进行压实，压实度不小于93%。
立柱安装
立柱安装时应分段进行，先安装两端的立柱，然后拉线安装中间的立柱。立柱插入基础后必须保证立柱的稳固，以及和基础的连接紧密，并用小线对立柱安装的顺直度进行检测。从纵向看，立柱的轴线必须在一条直线上，不得出现参差不齐的现象；从高度看，柱顶必须平顺，不得出现高低不平的现象。隔离栅立柱每隔20m（特殊路段适当加密）设置一个端头立柱、一道横向斜撑和一组纵向斜撑。在改变方向的地方，立柱必须设三向斜撑，；在地势起伏较大路段，应在变坡点处加设斜撑，以保证隔离栅的稳定。斜撑与地面成45度角。
（4）有框架的隔离栅和防落网，网片应与框架焊牢，网片拉紧。整网铺设的隔离栅，端柱与网连接牢固，网面平整绷紧。刺铁丝间距符合设计要求，刺线平直，绷紧。
（5）隔离栅安装位置应符合设计规定。安装线形整体顺畅并与地形相协调。围封严实，安装牢固。
根据《公路工程质量检验评定标准》（JTG F801–2012）制定的隔离栅安装实测项目表：
（7）在高压输电线穿越安装隔离栅的地方时，隔离栅应按电力部门的规定接上地线。
（8）当电线平行或接近平行于隔离栅且电线在隔离栅上方时，应在每端或按不大于400m的间距埋设地线，接地电阻值不大于10欧姆。
（9）所有隔离栅立柱应加盖柱帽。
（10）为便于养护，在汽车通道、涵洞围封处设置活动开口。
检验项目
隔离栅基本要求：
基坑开挖
立柱基坑采用人工配合挖机开挖，一般立柱基坑开挖尺寸为400*500*700mm，端头立柱基坑开挖尺寸为400*500*800mm，横向斜撑立柱基坑开挖尺寸为400*500*800mm，纵向斜撑立柱基坑开挖尺寸为500*500*500mm，基坑四周侧壁竖直。在开挖基坑坑底换填30cm石灰土，石灰土最小强度为8%，并用小型夯实机将坑底夯拍密实、平整，压实度不小于93%。
（1）隔离栅用的材料规格及防腐处理应符合《隔离栅》(JT/T374)及设计和施工规范的规定。
（2）用金属网制作的隔离栅，安装后要求网面平整，无明显翘曲现象。
（3）金属立柱弯曲度超过8mm／m，有明显变形、卷边、划痕等缺陷者，及混凝土立柱折断者均不得使用。
（4）立柱埋深应符合设计要求。立柱与基础、立柱与网之间的连接应稳固。
隔离栅外观要求：
（1）电焊网不得脱焊、虚焊。
（2）镀锌层表面应具有均匀完整的锌层，颜色一致，表面具有实用性光滑，不允许有流挂、滴瘤或多余结块。镀件表面应无漏镀、露铁等缺陷。涂塑层应均匀光滑、连续，无肉眼可分辨的小孔、空间、孔隙、裂缝、脱皮及其他有害缺陷。
（3）混凝土立柱应密实平整，无裂缝、翘曲、蜂窝、麻面等缺陷。
