八年级物理作图题
八年级物理作图题
1、光由空气斜射向水面时发生反射和折射．请你在下图中画出反射光线和折射光线的大致方向。
2、如图所示，铅笔的长度是 cm 。
3、如上图所示，人眼在A 处看见河里B 处有一白色鹅卵石，若从A 处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A 处射出的激光束照射到白色鹅卵石上的光路图
4、在图中画出光线SA 经水池壁反射后的反射光线和该反射光线射出水面后折射光线的大致方向． 3题
5、如图所示，SA 、SB 是光源S 发出的两条光线．其中SA 平行于主光轴，SB 过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。
6、 如图是人眼看见A 物体在平面镜中的像A ′的示意图，请确定物体A 的位置并画出入射光线．
6题 7题
7、如图所示，MN 为凸透镜的主光轴，A 为蜡烛，A ’为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。
8、如图6所示，S 为发光点，S’为它在平面镜中的虚像。
请在图上画出平面镜位置。
。
A
B 图7
9、如图7所示，一人从A 处出发到河岸边提水送到B 处，请画出他行走的最短路程，并简述理由。
10、如下图，S 是平面镜前一发光点，A 是平面镜前的一点，求作一条从S 点发出经平面镜反射后刚好通过A 点的光线。
10题 11题
11、物体AB 放在凸透镜前距光心1.5f 处，请在上图中画出AB 的像A’B’，要求表示出像的大致位置及像的性质。
12.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。
13、如图所示，一激光灯从点S发出的一束射向水面的光，在界面发生发射和折射，折射光线经过P点，请你在图中作出入射光线及其相应的反射光线和折射光线
14、．水中有一发光体A，A′是人在空气中看到它的位置，如下图所示。
请画出
A发出的光进入人眼的光路图。
A
S
B
12题 13题 14题。
人教版八年级物理上册电路作图题100个.doc
初中物理学习材料电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。
请在方框内画出手电筒的电路图。
4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
6.如下图所示电路，画出相应的电路图。
7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。
8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
9. 请将下图中的元件连接成串联电路。
10.【2008·广西钦州】 某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。
11.将下图（a ）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。
12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
13.请根据如图所示的实物图画出电路图。
14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。
16.请画出如下图所示的实物电路的电路图。
17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。
（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。

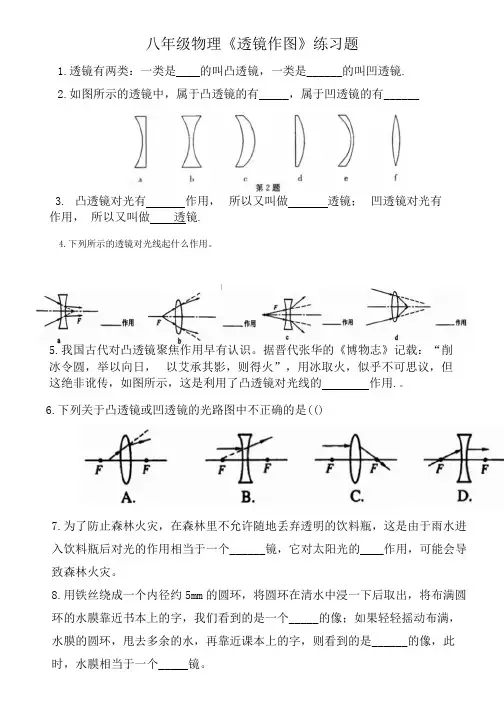

八年级物理《透镜作图》练习题
八年级物理《透镜作图》练习题
1.透镜有两类：一类是____的叫凸透镜，一类是______的叫凹透镜.
2.如图所示的透镜中，属于凸透镜的有_____，属于凹透镜的有______
6.下列关于凸透镜或凹透镜的光路图中不正确的是(()
7.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳光的____作用，可能会导致森林火灾。
8.用铁丝绕成一个内径约5mm 的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_____的像；如果轻轻摇动布满，水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是______的像，此时，水膜相当于一个_____镜。
3. 凸透镜对光有 作用， 所以又叫做 透镜； 凹透镜对光有 作用， 所以又叫做 透镜.
4.下列所示的透镜对光线起什么作用。
5.我国古代对凸透镜聚焦作用早有认识。
据晋代张华的《博物志》记载：“削冰令圆，举以向日， 以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用.。
人教版八年级物理下册《作图题》专项训练题(含答案)
人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。
（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。
3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。
4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。
5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。
6.如图，画出弹簧测力计对物体A的拉力示意图。
7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。
请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。
烧杯加水后静止在斜面上，如图所示。
不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。
13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。
14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。
15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.如图所示，动滑轮使用时可以看作是一个省力杠杆。
请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。
17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。

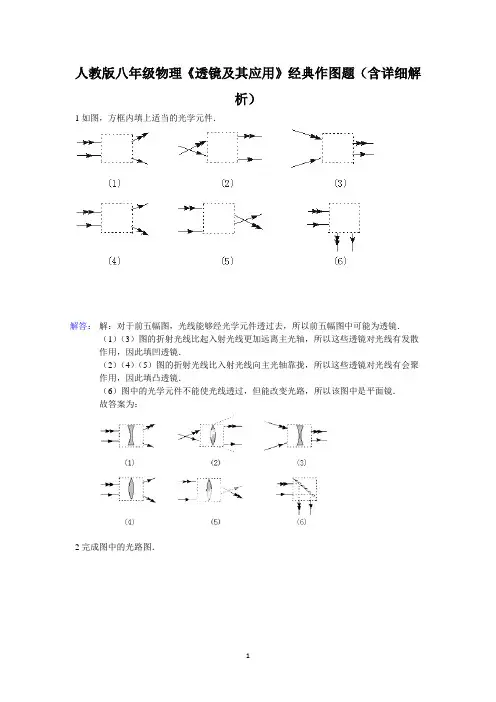

人教版八年级物理《透镜及其应用》经典作图题(含详细解析)
人教版八年级物理《透镜及其应用》经典作图题（含详细解
析）
1如图，方框内填上适当的光学元件．
解答：解：对于前五幅图，光线能够经光学元件透过去，所以前五幅图中可能为透镜．（1）（3）图的折射光线比起入射光线更加远离主光轴，所以这些透镜对光线有发散作用，因此填凹透镜．
（2）（4）（5）图的折射光线比入射光线向主光轴靠拢，所以这些透镜对光线有会聚作用，因此填凸透镜．
（6）图中的光学元件不能使光线透过，但能改变光路，所以该图中是平面镜．
故答案为：
2完成图中的光路图．
解答：解：①平行于主光轴的光线经凸透镜折射后折射光线通过焦点；
②平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；
③过焦点的光线经凸透镜折射后折射光线平行于主光轴；
④指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；
⑤过光心的光线经凸透镜后其传播方向不变；
⑥过光心的光线经凹透镜后其传播方向不变．如下图所示：
3 请在图中填透镜、面镜．
解答：解：（1）光线经过第一个透镜后变得会聚，所以是凸透镜；原来发散的光线经过第二个透镜后变成平行光线，比原来会聚了，所以是凸透镜；平行光线经过第三个透镜后变得发散，所以是凹透镜，如下图所示：
（2）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第三个框后变得发散，所以是凹透镜．
答案如下图所示：
（3）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第三个框后变得发散，所以是凹透镜．
答案如下图所示：。
人教版八年级物理上光学作图专题(4套试题)
人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。
初二物理光学画图题专项60题+答案解析
初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。
2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。
3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。
4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。
（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。
6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。
7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。
8．如图所示，画出烛光下杆AB在桌面上的影子范围。
9．画出图中入射光线的反射光线。
10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。
11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。
如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。
请画出本次控制电视机的光路。
12．有时，黑板反光会“晃”着部分同学的眼睛。
如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。
13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。
八年级物理上册作图专题含答案
7．
【详解】
根据凸透镜特殊光线的作图方法，平行于主光轴的光线经凸透镜会聚后过焦点，过焦点的光线经凸透镜平行于主光轴，如下图所示：
。
8．
【详解】
从焦点发出的光线，经透镜折射后与主光轴平行，作出折射光线，如下图：
（______）
14．如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数。
（_________）
15．(1)如图所示，作出光线通过凸透镜和凹透镜的完整光路。
（______）
(2)如图所示，一束激光斜射向半圆形玻璃砖圆心O，在屏幕MN上出现两个光斑，请画出形成两个光斑轴成30°放置，一束光线与平面镜成30°入射到平面镜的O点，请画出反射光线和经凹透镜后的折射光线，并标出反射角的度数。
5．作出入射光线AO的反射光线，并标出反射的度数。
6．作图（保留作图痕迹）
(1)如图所示，路灯下站着小明和小红，请根据小明和小红的影长，标出图中路灯灯泡S的位置。
由图可知，反射光线与平面镜的夹角为30°，而平面镜与主光轴的夹角为30°，则反射光线又平行于凹透镜的主光轴入射到凹透镜上；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
。
5．
【详解】
过入射点垂直于镜面作出法线，然后根据反射角等于入射角在法线右侧画出反射光线，图中入射光线与镜面的夹角为30°，则入射角等于
(2)根据平面镜成像的特点在图中画出AB在平面镜中所成的像。
(3)如图所示，请把光路图补充完整。
7．在图中，根据给出的入射光线，画出相应的折射光线。
初中物理电路作图题(含答案)
电路作图题（一）
姓名：_______________班级：_______________考号：_______________
一、作图题
1、根据电路图连接实物图：
2、根据实物图，在下面的方框里画出电路图。
3、在虚框内画出图13所示实物电路的电路图
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求： (1) 只闭合 S 1时，红灯发光，绿灯不发光
(2)S 1、 S 2都闭合时，两灯都发光
(3) 只闭合 S 2时，两灯均不发光。
5、根据电路图连接实物图：
6、按图（甲）的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。
7、按图所示的实物图画电路图：
8、请你根据图甲电路图，在图乙中连接好实物电路．
9、按图所示的实物连接图，画出电路图：
10、根据图所示电路图，连接实物图。
参考答案
一、作图题
1、
2、答案略
3、、
4、15 、
5、
6、
7、
8、解：根据电流流向法，先从正极出发依次串联开关S1、开关S2、灯泡L2回到电源负极，然后将灯泡L1并联在开关S2和灯泡L2的两端，如下图所示：
9、10、。
人教版八年级年级物理上册第四章经典例题光学作图专项训练20题含答案
19．
20．
人教版八年级年级物理上册第四章经典例题4光学作图专项训练20题含答案
学校:___________姓名：___________班级：___________考号：___________
一、作图题
1．小丽在参观海洋馆时，看到在展箱内S′点有一条鱼，还看到了自己通过展箱玻璃成的像。图中A点表示小丽的眼睛，B点表示小丽的脚，S点是鱼的实际位置。在图中画出：
（1）B点的像B′的位置（________）
（2）小丽看到鱼的光路图。（________）
2．如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线。
3．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．
4．如图是做平面镜成像时，通过玻璃板看到的两个像的情景，形成两个像的原因是玻璃板的前后两个表面同时反射，图乙中的A点表示蜡烛，B表示玻璃板，试画出物体通过玻璃板后表面成像的大致光路图以及大致的像的位置A'______。
11．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处．请你作出这条入射光线并完成光路图．
12．如图，两平面镜相互垂直。请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。
13．根据要求作图：
(1)如图甲，A为太阳，B为地球，虚线为月亮的运动轨迹，若人在地球上的P点可以观察到日食，请在虚线上用“●”表示出月亮的大致位置。______
（____）
15．画出光线AO斜射入水中时折射光线。（____）
16．如图所示，一束光线从水中斜射向空气。请在图中画出：反射光线和折射光线的大致方向。
17．青蛙“坐井观天，所见甚小”。可以用_______来解释。如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。大雨将井全部灌满水，若青蛙仍在P点（如图b），青蛙观察到的井上范围将_______（选填“变大”“变小”或“不变”）。请在图b中画出井底之蛙“观天”的范围_______。
八年级物理机械运动作图专题练习
八年级物理机械运动作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．某物体以2m/s的速度做匀速直线运动，请在如图所示的v﹣t图中画出能反应它运动情况的图象。
2．如图所示是小车运动的s-t图像，请在右图中画出对应的v-t图像。
3．一物体做匀速直线运动，其运动的“路程—时间”图像如图甲所示，请根据图甲在图乙中画出其运动的“速度—时间”图像。
（____）4．一物体做匀速直线运动，其通过的路程与时间记录如下：在如图直角坐标系中画出s-t图像。
（_______）5．一辆电动玩具车作匀速直线运动，它的速度－时间图象如图(甲)所示，请在图(乙)上画出它的路程－时间图象．（_________）6．如甲图是物体做匀速直线运动的s t-图像，请在乙图中画出同一物体的v t-图像。
（_______）7．一物体做匀速直线运动，其运动的速度—时间图象如图甲所示．根据甲图象在乙图中画出其运动的路程—时间图象．8．图甲为一个物体运动的路程-时间图象，图乙中已画出该物体AB段及BC段的速度-时间图象，请你在图乙中画出该物体OA段的速度-时间图象（要求保留必要的作图痕迹）。
（_____________）9．汽车以10m/s的速度做匀速直线运动，请在坐标图中做出路程—时间图象。
（______）10．一辆电动玩具车的速度—时间图象如图甲所示，请在图乙中画出它的路程—时间图象。
（____）11．图甲是小轿车某段时间做匀速直线运动时的s t-图像.请在图乙中画出该汽车0 至10s 内的v t-图像.（_______________）12．一辆汽车在一平直的公路上以20m/s速度匀速行驶，请你在图上画出汽车行驶过程中速度随时间变化关系的v﹣t图象．（_________）13．小明同学在一平直的公路上骑车前往学校．其路程——时间（s-t）图像如甲图所示，根据甲图在答题卡乙图中画出其运动的速度——时间（v-t）图像．14．如图所示，小球从离地足够高的O点以速度v0竖直向上抛出，上升h后到达最高位置A点，随即竖直下落到地面B点，它的运动的总路程为H，已知小球受到的空气阻力随速度的增大而增大，且抛出时受到空气阻力和重力的大小相等。
