双路输出直流稳压电源汇总
双路输出电源原理
双路输出电源原理
双路输出电源是一种电源系统，它可以提供两个不同电压或电流的输出。
其工作原理基于两个独立的电源回路，每个回路负责一个输出。
首先，双路输出电源将输入电源连接到两个独立的电源回路上。
每个电源回路由一个变压器、整流电路和稳压电路组成。
变压器的作用是将输入电源的电压转换为所需的输出电压。
整流电路将交流电转换为直流电，以便供应给稳压电路。
接下来，稳压电路对直流电进行稳定，使输出电压或电流保持在预定的范围内。
这通常通过使用稳压二极管、稳压器或开关稳压器来实现。
每个电源回路都有自己的输出连接，可以提供不同的电压或电流。
这样，双路输出电源可以满足不同设备或电路的需求。
需要注意的是，双路输出电源的两个输出之间应该是独立的，彼此之间不应有连接。
这是为了防止电流或电压的交叉干扰，保证输出的稳定性和可靠性。
通过使用双路输出电源，可以满足不同设备或电路对不同电压或电流的需求，提供更灵活和可靠的电源供应。
双路可调直流稳压电源
基础电源电路设计--双路输出可调直流稳压电源的设计工作原理本直流电源由电源、滤波、保护、稳压等四个基本模块组成,如图1 框图所示,其电路原理图如图2所示。
图1 直流电源模块方框图1.电源变压器采用降压变压器，将电网交流电压220V 变换成需要的交流电压。
此交流电压经过整流后,可获得电子设备所需要的直流电压。
2.整流电路利用单相桥式整流电路,把50Hz 的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高、纹波电压较小,变压器的利用率高。
设计采用IN4007二极管组成整流电路，也可以采用桥堆RS808 等做全桥整流,最大电流可达8A,配合本设计的大滤波电容,使得本电源的瞬时大电流的供电特性好、噪声小、反应速度快、输出纹波小。
3.滤波电路采用电容滤波电路,将整流电路输出的脉动成分大部分滤除,得到比较平滑的直流电。
本电路采用4700μF/50V 的大电容C1、C2 使输出电压更加平滑,电源瞬间特性好,适合带感性负载，如电机的启动。
C1、C2 各并联了一只0.1μF/63V 的CBB 电容，滤去高频干扰,使输入到集成电路LM317、LM337、LM7805的直流电尽可能的平滑和纯净。
4. LM7805固定输出5V 稳压输出。
为适应不同应用场合的需要而将电压设置为可调，可调稳压电路由LM317 输出正电源,LM337 输出负电源。
LM317 和LM337 均使用了内部热过载,包含过流保护、热关断和安全工作区补偿等完善的保护电路,使得电源可以省去保险丝等易损耗器件。
可调节输出电压的计算Uo=1.25× (1+Rf/R), Rf 为可调电阻的取值（即图中的电位器W1、W2），R （即图中的电阻R1、R2）为三端可调稳压输出端与调整端间的电阻值。
可调电阻选用精密可调电阻,保证输出电压的精确可调。
如选用的可调电阻Rf 为5k Ω、R 为270Ω的组合,可以分别对1.25V ～24V-1.25V ～-24V 之间实现连续可调。
双路直流稳压电源
《电子技术课程设计》实训报告题目双路直流稳压电源实训报告评语等级：评阅人：职称：年月日一、实训目的1、培养动手能力，在实践中加强对理论知识的理解。
2、掌握对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程的方法。
3、掌握查找及排除电子电路故障的常用方法。
4、学习使用proteus、protel电路仿真与设计软件，动手绘制电路图。
二、实训设备及仪器1、电烙铁：焊接的元件多，所以使用的是外热式电烙铁，功率为30 w ，烙铁头是铜制。
2、螺丝刀、镊子等必备工具以及练习焊接时用的铜丝。
3、锡丝：由于锡熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4、松香，导线，剥线钳等其它需要用到的工具。
5、相关实验项目所需的电路板，电子元件等。
三、实训要求1、识别不同的电子元器件的规格和种类，熟练掌握焊接技术。
2、按照电路图设计合理安排元器件的位置，连接好电路，对接口进行焊接，完成对指定功能的测试。
未达到测试要求的重新调试，直至排除故障。
四、实训电路设计1、电路设计框图直流稳压电源包括电源变压器、整流电路、滤波电路、稳压电路组成。
其框图如下：波形的变化变压器输出的信号 整流之后的信号滤波之后的信号稳压之后的信号各部分的作用电源变压器部分：直流电源的输入为220v的电网电压，因而需要经过电源变压器降压之后，再对交流电压进行处理。
整流电路部分：变压器副边电压通过整流滤波电路从交流电压变为直流电压，即将正弦波电压转换为单一方向的脉动电压。
滤波电路部分：为了减少电压的脉动，需要通过低通滤波电路，是输出电压平滑。
稳压电路部分：是输出直流电压基本不受电网波动和负载电阻变化的影响，从而获得足够高的稳定性。
2、部分电路设计变压器部分：图1变压器使用双端输入三端输出变压器可以实现输出正负电压，变压器规格为单相220V输入三端输出12V、30W的变压器。
整流电路部分：图2整流电路将交变电压转变成单向脉动直流电，常用的整流电路有单相桥式整流电路，单相桥式整流电路与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，并且还具有输出电压高、变压器利用率高、脉动小等优点，因此在设计中常采用单相桥式整流电路。
双路直流稳压电源电路工作原理
双路直流稳压电源电路工作原理双路直流稳压电源，这个名字听起来就像是个复杂的科学实验，但其实它就像你家里的电灯开关，简单又实用。
想象一下，你的家里有各种电器，每个电器都需要特定的电压来工作。
电压太高，电器就像吃了辣椒，受不了；电压太低，电器又像打了折扣，效果差。
于是，稳压电源就像是一个忠实的管家，负责把电压调到合适的档次，让一切都运转如飞。
这个电源可分为两个输出通道，每个通道都能独立工作。
就好比一个家里有两条水管，一条用来浇花，另一条用来洗车。
你可以根据需要调节水流的大小，让花儿喝足水，又能把车子洗得闪闪发光。
双路直流稳压电源就是这么灵活，既能满足多种设备的需求，又能确保电压稳定，绝对不会让你在关键时刻掉链子。
它是怎么工作的呢？其实原理并不复杂。
电源把交流电转化为直流电，就像把生的食材变成熟的美味。
然后，电源内部的稳压器开始工作，调节输出电压。
这个稳压器就像一个厨师，严格把控火候，确保每道菜都能完美呈现。
无论输入电压如何波动，输出电压总是稳稳的，就像一位老练的舞者，不管音乐如何变化，都能跟得上节奏。
电源的核心部件是变压器和整流电路。
变压器就像一位技艺高超的魔术师，可以把高压电转变为低压电。
整流电路则负责把交流电变成直流电，听起来很高大上，但其实就是把电的方向调整过来，让它乖乖听话。
之后，再通过滤波器，去掉电流中的杂音，确保输出的电流干净利落。
这就像是给电流洗了个澡，让它焕然一新。
稳压电源的优势也不容小觑。
它能提供稳定的电压，这样一来，设备工作得更加高效，不容易出现故障。
双路设计让你在使用时可以灵活选择，想用哪一路就用哪一路，根本不用担心电压不够用。
就像上了快车道，开车都轻松多了，出行不再堵心。
使用稳压电源也得注意一些小细节。
比如，尽量避免过载使用。
想象一下，如果你硬要给一个小电器接上超大功率的电源，就像让它吃了过多的美食，肯定消化不良，甚至会“生病”。
所以，使用时一定要根据电器的需求来调整输出电压，确保安全第一，避免不必要的损失。

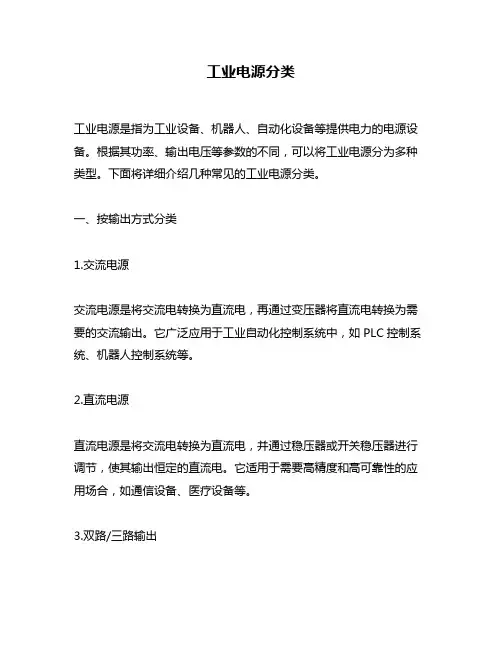

工业电源分类
工业电源分类工业电源是指为工业设备、机器人、自动化设备等提供电力的电源设备。
根据其功率、输出电压等参数的不同，可以将工业电源分为多种类型。
下面将详细介绍几种常见的工业电源分类。
一、按输出方式分类1.交流电源交流电源是将交流电转换为直流电，再通过变压器将直流电转换为需要的交流输出。
它广泛应用于工业自动化控制系统中，如PLC控制系统、机器人控制系统等。
2.直流电源直流电源是将交流电转换为直流电，并通过稳压器或开关稳压器进行调节，使其输出恒定的直流电。
它适用于需要高精度和高可靠性的应用场合，如通信设备、医疗设备等。
3.双路/三路输出双路/三路输出是指一个工业电源同时可以提供两个或三个不同的输出。
这种类型的工业电源常用于需要多个不同功率和不同特性的负载同时使用的场合，如LED照明灯具、通信基站等。
二、按功率分类1.低功率DC-DC模块低功率DC-DC模块一般指额定功率在100W以下的电源模块。
它们小巧、高效、可靠，适用于工业控制系统、医疗设备等。
2.中功率DC-DC模块中功率DC-DC模块一般指额定功率在100W~500W之间的电源模块。
它们可以提供更高的输出电压和电流，适用于LED照明灯具、通信基站等。
3.高功率DC-DC模块高功率DC-DC模块一般指额定功率在500W以上的电源模块。
它们可以提供更大的输出电压和电流，适用于工业机器人、数控机床等大型设备。
三、按输入/输出特性分类1.输入/输出隔离型工业电源输入/输出隔离型工业电源是指输入端与输出端之间有隔离设计，能够有效防止干扰和噪声。
这种类型的工业电源广泛应用于需要高稳定性和高精度的场合，如医疗设备、精密仪器等。
2.可编程型工业电源可编程型工业电源可以通过软件编程实现多种不同的输出特性，如恒压、恒流、恒功率等。
这种类型的工业电源适用于需要频繁变换输出特性的场合，如电池测试、太阳能充电等。
3.高压/低压型工业电源高压/低压型工业电源是指可以提供高于或低于标准电压的输出电压。
双路直流稳压电源的使用操作方法
双路直流稳压电源的使用操作方法
双路直流稳压电源是一种常见的电子设备，用于提供稳定的直流电压和电流，适用于各种电子实验和测试。
以下是双路直流稳压电源的使用操作方法：
1. 先将电源插头插入交流电源插座并开启电源开关，此时电源会发出嗡嗡声，表示正常工作。
2. 调节电源的输出电压和电流，先将开关调整到OFF状态，然后选择需要调节的通道(如CH1)，用旋钮调节输出电压和电流，直到达到所需值，然后开启开关即可。
3. 如果需要同时使用两个通道(如CH1和CH2)，则可以将两个通道的电压和电流分别调节到所需值，然后开启开关。
4. 在使用电源的过程中，应注意保持通道之间的独立，避免短路和电压过高等情况。
5. 使用结束后，先将开关调整到OFF状态，然后拔掉电源插头。
总之，使用双路直流稳压电源需要注意安全，并根据实际需求合理调节输出电压和电流，以保证测试和实验的可靠性和准确性。
- 1 -。
基于LM317LM337的连续可调直流稳压电源
基于LM317、LM337的连续可调直流稳压电源为了方便配合以后的电路板，我特意的制作了双路输出连续可调直流稳压电源，经过查找资料，比较多种电源方案后，最终确定采用以LM317、LM337为核心的双电源方案，其电压连续可调。
内置有多重保护电路，该电源内阻小，电压稳定，噪声极低，输出纹波小。
虽然功率较小，但是用于给一般的电子小制作供电也足够了，况且其输出电压连续可调，使用起来十分方便。
LM317的封装图LM337的封装图稳压管LM317的内部原理图稳压管LM337的内部原理图一、工作原理本直流电源由电源、滤波、保护、稳压等四个基本模块组成，如图I框图所示，其电路图如图II所示，PCB图如图III所示。
图I图II图III图IV电源实物图图V电源实物图1、电源变压器采用降压变压器，将电网交流电压220V变换成需要的交流电压。
此交流电压经过整流后，可获得电子设备所需要的直流电压。
2、整流电路利用单相桥式整流电路，把50Hz的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高、纹波电压较小，变压器的利用率高。
本电路用4个Diode IN4007做成一个全桥整流，电流大，配合本电路的大滤波电容，使得本电源的瞬间大电流的供电特性好、噪声小、反映速度快、输出纹波小。
3、滤波电路采用电容滤波电路，将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。
本电路采用4个2200UF/25V的电解电容两两并联使输出电压更加平滑，电源瞬间特性好，适合带感性负载，如电机的启动。
两个并联的2200V电容同时并联了一只0.1UF的瓷片电容，滤去高频干扰，使输入到集成电路的直流电尽可能的平滑和纯净。
4、稳压电路由LM317输出正电源，LM337输出负电源。
LM317和LM337均使用了内部热过载，包含过流保护、热关断和安全工作区补偿等完善的保护电路，使得电源可以省去保险丝等易损耗器件。
5、保护电路因为线性电源发热量较大，所以本电路在制作的时候覆了地，用于帮助散热。
双端直流稳压电源
双端直流稳压电源双端直流稳压电源，是一种用于直流电路的电源，它能够将输入电源的不稳定性转化为输出的稳定直流电压。
这种电源可以用于多种应用领域，例如电器设备、工厂机器和电子设备等。
双端直流稳压电源通常由两个端子组成：正端和负端。
通过这两个端子，电源可以输出正负极性的直流电压。
这种电源的主要特点是其成功地提供了稳定的电压，同时还具有较小的电源变化。
这一点非常重要，因为许多电子设备和电路都需要精确的电压才能工作。
在双端直流稳压电源中，电源变化通常通过一个电源变压器实现。
变压器会将输入电源的电压降低或升高到所需的电压水平。
然后，通过一个整流器电路将交流电源转换为直流电源。
接下来，直流电源会经过稳压器电路，这个电路可以控制输出电压，确保恒定的电压水平。
这种电源的一个优点是它可以为负载提供相对恒定的电压，即使电源本身的电压波动相对较大。
在一些情况下，这可能是非常重要的，特别是对于需要高精度稳定电压的应用来说。
例如，在测试高精度电路时，甚至细微的电压波动也可能导致测量结果存在误差。
双端直流稳压电源的另一个优点是它可以为电路提供比较低的噪声水平。
噪声是电源中存在的一些杂波信号，这些信号在某些情况下可能会对电路的性能和精度产生负面影响。
通常，为了降低噪声水平，这种电源需要使用更好的滤波器，同时还需要更好的稳压电路。
双端直流稳压电源的缺点是它通常需要使用大型的变压器。
这个变压器通常是电源的最大组成部分，这意味着它占据了更多的空间，并且通常比较沉重。
另一个缺点是，这种电源通常不能为高电流负载提供足够的电源，因为负载电流在稳定电源的情况下通常受到一定的约束。
尽管双端直流稳压电源存在一些缺点，但它仍然是一种重要的电源类型。
在许多应用领域中，需要提供精确、稳定的电压，这时就需要使用这种类型的电源。
与其他类型的电源相比，它通常提供更好的噪声抑制性能和更好的稳定性能。
在选择电源时应该综合考虑自身的需要，选择最适合自己应用场景的电源类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长沙学院课程设计说明书题目双路输出直流稳压电源系(部)专业(班级)姓名学号指导教师起止日期2013/12/16-2013/12/26模拟电子技术课程设计任务书（14）系（部）：电子与通信工程系专业：电子信息工程指导教师：陈希长沙学院课程设计鉴定表目录目录 (IV)摘要 (1)绪论 (1)一、设计目的 (2)二、设计任务及要求 (2)三、双路输出直流稳压电源设计思路 (2)四、设计原理 (2)1、直流稳压电源的基本原理 (3)五、电路相关元件及电路指标简介 (4)1、LM317集成稳压器的特性简介 (4)2、 LM7805稳压器的性能 (6)3、稳压电源的技术指标 (7)4、串联型稳压电路的主要特点 (7)六、电路原件选择 (8)1、选择电源变压器 (8)2、选择整流电路中的二极管 (8)3、集成三端稳压器 (9)5、滤波电路中滤波电容的选择 (10)七、用Multisim软件仿真 (10)1 实验原理图仿真 (10)2 仿真结果 (10)八、总结与体会 (11)九、参考文献 (13)摘要随着科技的发展，电气、电子设备已经广泛的应用于日常、科研、学习等各个方面。
电源作为电气、电子设备必不可少的能源供应部件，需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。
对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。
本设计主要用串联型稳压电路设计直流稳压电源，通过相关知识计算出各电路中各个器件的参数，使电路性能达到设计要求中的电压调整率，电流调整率，负载调整率，纹波电压等各项指标。
绪论电源技术是一门实践性很强的工程技术，服务于各行各业。
当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。
随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。
随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。
电源在使用时会造成很多不良后果，世界各国纷纷对电源产品提出了不同要求并制定了一系列的产品精度标准。
只有满足产品标准，才能够进入市场。
随着经济全球化的发展，满足国际标准的产品才能获得进出的通行证。
电源可分为交流电源和直流电源，它是任何电子设备都不可缺少的组成部分。
交流电源一般为220V、50Hz电源，但许多家用电器设备的内部电路都要采用直流电源作为供电能源，如收音机、电视机、带微处理器控制的家电设备等都离不开这种电源。
直流电源又分为两类：一类是能直接供给直流电流或电压的，如电池、蓄电池、太阳能电池、硅光电池、生物电池等，本文不做具体介绍；另一类是将交流电变换成所需的稳定的直流电流或电压的，这类变换电路统称为直流稳压电源。
现在所使用的大多数电子设备中，几乎都必须用到直流稳压电源来使其正常工作，而最常用的是能将交流电网电压转换为稳定直流电压的直流电源，可见直流稳压电源在电子设备中起着主要作用，为设备能够稳定工作提供保证。
220V、50HZ的单向交流电源经电源变压器降压后，再经过整流滤波可获得低电压小功率直流电源。
然而，由于电网电压可以有±10%变化。
为此必须将整流滤波后的直流电压由稳压电路稳定后再提供给负载，使负载上直流电源电压受上述因素的影响程度达到最小。
直流电源电压系统一般由四部分组成，它们分别是电源变压器、整流电路、滤波电路、稳压电路。
一、设计目的1、学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2、学会直流稳压电源的设计方法和性能指标测试方法。
3、培养实践技能，提高分析和解决实际问题的能力。
二、设计任务及要求1、设计一个双路输出的集成稳压电源，其中一路为固定输出5V、1A ；另一路为可调输出9～15V、1A；2、输出纹波电压小于5mV，稳压系数小于0.5%，输出内阻小于0.15Ω三、双路输出直流稳压电源设计思路1、电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。
2、降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。
3、脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。
4、滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给电压表。
四、设计原理1、直流稳压电源的基本原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：其中，（1）电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
（2）整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。
（3）滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
（4）稳压电路:稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
在本次课程设计中我准备采用串联型稳压电路，集成稳压器选用LM317与7805，电源变压器选用双15Ｖ／25Ｗ。
由于输入电压u1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I会随着变化。
因此，为了维持输出电压U I稳定不变，还需加一级稳压电路。
稳压电路的作用是当外界因素（电网电压、负载、环境温度）发生变化时，能使输出直流电压不受影响，而维持稳定的输出。
稳压电路一般采用集成稳压器和一些外围元件所组成。
采用集成稳压器设计的稳压电源具有性能稳定、结构简单等优点。
集成稳压器的类型很多，在小功率稳压电源中，普遍使用的是三端稳压器。
按输出电压类型可分为固定式和可调式，此外又可分为正电压输出或负电压输出两种类型。
本课程设计中采用三端可调稳压器LM317。
五、电路相关元件及电路指标简介1、LM317集成稳压器的特性简介LM317可调式三端稳压器电源能够连续输出可调的直流电压. 不过它只能连续可调的正电压,稳压器内部含有过流,过热保护电路;由一个电阻(R)和一个可变电位器(RP)组成电压输出调节电路,输出电压为:V o=1.25(1+RP/R).由此可见此稳压器的性能和稳压稳定都比较好,所以此此方案可选,此电源就选用了LM317三端稳压电源. 三端可调稳压器的输出电压可调，稳压精度高，输出波纹小。
其一般的输出电压为1.25~35V或-1.25~-35V。
比较典型的产品有LM317和LM337等。
其中LM317的输出电压范围是 1.2V 至 37V，LM337 的输出电压范围是 -1.2V 至 -37V，负载电流最大为 1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317/LM337 内置有过载保护、安全区保护等多种保护电路。
特性简介可调整输出电压低到 1.2V。
保证 1.5A 输出电流。
典型线性调整率 0.01%。
典型负载调整率 0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围输入输出最小压差降为0.2VLM317/LM337 1.25V 至 37V 连续可调。
LM317与LM337集成稳压器的特性满足设计要求的输出电压Vo：±1.25 - ±12V连续可调。
封装形式TO-220 塑料封装，TO-3 铝壳封装，TO-202 塑料封装，TO-39 金属封装图3 TO-220 塑料封装图图4 TO-3铝壳封装图图5 TO-39金属封装图图6是三端可调输出集成稳压器的一般应用电路。
电路中的R1、R2组成可调输出的电阻网络。
为了能使电路中的偏置电流和调整管的漏电流被吸收，所以设定R1为120~240欧姆。
通过R1泻放的电流为5~10mA。
输入电容器C1用于抑制纹波电压，输出电容器C2用于消震，缓冲冲击性负载，保证电路工作稳定。
由于加外接保护电路C2的存在，容易发生电容器发电而损坏稳压器。
若有外接保护二极管D2，电容器C2放电时，D1导通钳位，使稳压器得到保护。
D1是为了防止调节端旁路电容器C3放电时而损坏稳压器的保护二极管。
旁路电容器C3也是为了抑制波纹电压而设置的。
当C3为10uF时，能提高纹波抑制比15dB。
LM317图6 LM317应用电路图1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护LM317/337。
这类稳压器是依靠外接电阻来调节输出电压的,为保证输出电压的精度和稳定性，要选择精度高的电阻,同时电阻要紧靠稳压器，防止输出电流在连线上产生误差电压。
三端可调式稳压器的典型应用电路的输出电压为:LM317的VREF=1.2V，Iadj=50mA，由于Iadj<<I1，所以2、LM7805稳压器的性能三端固定式稳压器，其正输出为78XX（后两位代表输出的额定稳压值）系列，负输出为79XX系列，常见的有05、06、08、09、12、15、18、24八种，一般要求最小的输入、输出电压差（Ui—Uo）为2~3V，最大输出电流有0.1A（78L12）,0.3A (78M12)和1.5A（7812）等多种，设计要求输出5V 1A电流，选择LM7805型稳压器。
3、 稳压电源的技术指标稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。
4、 串联型稳压电路的主要特点1．稳定性好当输入电压Usr （整流、滤波的输出电压）在规定范围内变动时，输出电压Usc 的变化应该很小一般要求。
由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S 来表示：S 的大小，反映一个稳压电源克服输入电压变化的能力。
在同样的输入电压变化条件下，S 越小，输出电压的变化越小，电源的稳定度越高。
通常S 约为。
2.输出电阻小负载变化时（从空载到满载），输出电压Usc ，应基本保持不变。
稳压电源这方面的性能可用输出电阻表征。
输出电阻（又叫等效内阻）用rn 表示，它等于输出电压变化量和负载电流变化量之比。
