环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。
“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。
就是说，环形干线是由每台出线柜的母线连接起来共同组成的。
每台出线柜就叫“环网柜”。
实际上单独拿出一台环网柜是看不出“环网”的含义的。
开关柜分高压、低压。
高压有环网柜、中置柜、GG1A等。
环网柜也有好多种，环网柜的容量都不大，因而环网柜的高压开
关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。
环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。
如今“环网柜” 泛指以负荷开关为主开关的高压开关柜了。
环网柜、电缆分支箱、开关柜、端子箱、低压封闭母线安装工艺
环网柜、电缆分支箱、开关柜、端子箱、低压封闭母线安装工艺目录一、环网柜 (3)1.1施工前现场检查 (3)1.2环网单元安装 (4)二、电缆分支箱 (6)2.1施工前现场检查 (6)2.2 电缆分支箱安装 (6)三、开关柜 (7)3.1施工前现场检查 (7)3.2开关柜安装 (8)3.3开关柜检修 (11)四、屏柜（端子箱） (12)4.1施工前现场检查 (12)4.2屏柜（端子箱）安装 (12)五、低压封闭母线 (13)5.1支架制作和安装 (13)5.2低压封闭母线安装 (14)一、环网柜1.1施工前现场检查（1）包装及密封良好。
（2）开箱检查环网单元型号、规格符合设计图纸要求。
（3）产品的技术文件齐全。
（4）外观应无机械损伤、变形和局部脱落，设备标志、附件、备件齐全。
（5）气室气压应在允许范围内（气压检测装置显示正常）。
（6）基础预埋件及预留孔洞应符合设计要求，预埋件应牢固。
设备安装用的紧固件，应采用防腐处理，并宜采用标准件。
（7）满足GB 7251（2013-2020新规）相关要求。
a：活动部件动作灵活、可靠，传动装置动作正确，现场试操作3 次。
b：室内基础槽钢水平误差＜1mm/m，全长水平误差＜5mm；柜体槽钢不直度误差＜1mm/m，全长不直度误差＜5mm，位置误差及不平行度＜5mm。
c：部分寒冷地区的室外环网单元电缆井深度应大于1500mm，保证开挖至冻土层以下。
d：当环网柜安装在潮气较重，易起凝露的地区时，环网柜宜具备防凝露、通风等装置，并且环网柜基础应加装通风口。
e：环网柜安装有关的构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时，尚应满足其要求。
1.2环网单元安装（1）应采用专用吊具底部起吊。
（ 2 ）柜体应满足垂直度＜1.5mm/m；相邻两柜顶部水平误差＜2mm，成列柜顶部＜5mm；相邻两柜边盘面误差＜1mm，成列柜面小于5mm，柜间接缝＜1.5mm。
高压柜各个柜型作用简要说明
高压柜各个柜型作用简要说明高压柜是用来配电和控制高电压电力系统的设备，它的作用是保护电力系统的稳定运行，确保电力传输的安全和可靠。
高压柜的不同类型根据其用途和特定需求而设计，下面是对几种常见的高压柜类型的作用简要说明。
1.分段高压柜：分段高压柜用于将高电压电力系统分段控制，以便在需要时对其中一部分进行维修和监测。
这种类型的高压柜通常包括主断路器和分段断路器，并且具有独立的控制和保护电路。
分段高压柜可保护电力系统的各个分段，防止故障扩散并降低对整个系统的影响。
2.箱式变电站：箱式变电站集中了变压器、开关设备和保护设备等功能于一体的高压柜。
它通常是在城市或工业区域的有限空间内设置，用于将来自发电厂或电网的高压电能转换为低压电能进行供应。
箱式变电站具有容易安装和维护的特点，使得它们成为临时供电和紧急供电场合下的理想选择。
3.动力配电高压柜：动力配电高压柜用于供应大型工业厂区或商业楼宇的电能。
它通常具有多个进线和出线，用于连接电源和负载设备。
动力配电高压柜配备了各种保护设备，如断路器、熔断器和接地保护装置，以确保电力的安全供应和保护负载设备免受过载和短路等故障的影响。
4.绝缘涂层高压柜：绝缘涂层高压柜是将高压设备的所有电气零部件涂覆绝缘材料以防止电弧和漏电。
这种类型的高压柜广泛用于特殊环境下，如潮湿、有腐蚀性气体和易燃环境等场所。
绝缘涂层高压柜可提供额外的保护，降低电气事故的风险。
5.团队型高压柜：团队型高压柜是为现场团队提供运行和监测电力系统所需的所有设备和工具。
这种高压柜通常具有集成的控制面板、数字显示屏和通信系统，以便团队成员能够实时收集和分析电力系统的数据。
团队型高压柜提供了便携式的解决方案，使团队能够快速响应电气故障和状况，并采取相应的措施。
以上所述的高压柜类型仅是其中几种，每种高压柜的功能和应用范围都有所不同。
高压柜通过对电力系统进行保护、控制和监测，确保了电能的安全传输和高效利用，为电力供应保驾护航。
10kV高低压配电房都有哪些电力设备
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

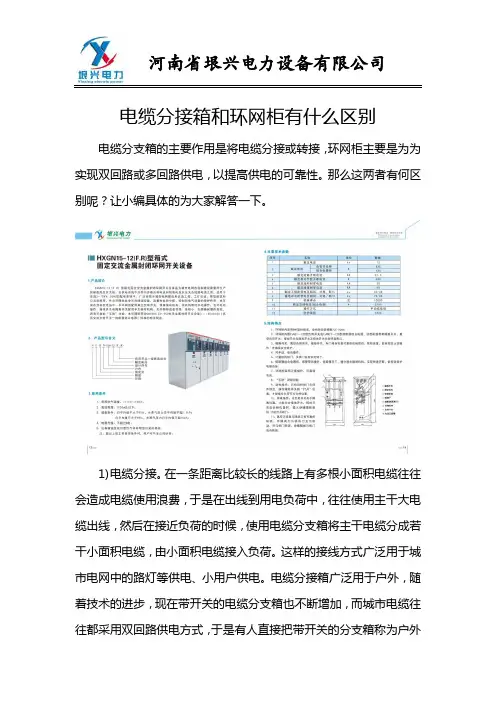

电缆分接箱和环网柜有什么区别
电缆分接箱和环网柜有什么区别电缆分支箱的主要作用是将电缆分接或转接，环网柜主要是为为实现双回路或多回路供电，以提高供电的可靠性。
那么这两者有何区别呢？让小编具体的为大家解答一下。
1)电缆分接。
在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费，于是在出线到用电负荷中，往往使用主干大电缆出线，然后在接近负荷的时候，使用电缆分支箱将主干电缆分成若干小面积电缆，由小面积电缆接入负荷。
这样的接线方式广泛用于城市电网中的路灯等供电、小用户供电。
电缆分接箱广泛用于户外，随着技术的进步，现在带开关的电缆分支箱也不断增加，而城市电缆往往都采用双回路供电方式，于是有人直接把带开关的分支箱称为户外环网柜，但目前这样的环网柜大部分无法实现配网自动化，不过已经厂家推出可以配网自动化的户外环网柜了。
这也使得电缆分支箱和环网柜的界限开始模糊了。
2)电缆转接。
在一条比较长的线路上，电缆的长度无法满足线路的要求，那就必须使用电缆接头或者电缆转接箱，通常短距离时候采用电缆中间接头，但线路比较长的时候，根据经验在1000M以上的电缆线路上，如果电缆中间有多中间接头，为了确保安全，会在其中考虑电缆分支箱进行转接。
环网柜主要是为为实现双回路或多回路供电，以提高供电的可靠性。
目前先进的环网柜可以做到配网自动化，实现远距离操作。
现在环网柜方式的电缆分支箱也多起来，以后估计会融合一体了。
环网柜既有进线也有出线，电缆分支箱也一样，我认为区别应该是供电方式而非进出线方式，环网柜可以双回路或多回路供电，确保供电可靠性，而电缆分支箱不具备多回路或双回路的供电能力。
另外环网柜现在可以实现配网自动化，进行远程控制，电缆分支箱目前基本不具备这样的功能(带开关的户外环网柜除外)。
电缆分支箱和环网柜在以上性能中不同，在使用中需要按照一定的标准工艺使用，保证充实的使用性能和趋势，能够充分在电力工程中展现良好的性能。
如有疑问欢迎咨询河南垠兴！河南省垠兴电力设备有限公司的经营宗旨是：科技创新、服务社会、创造一流。

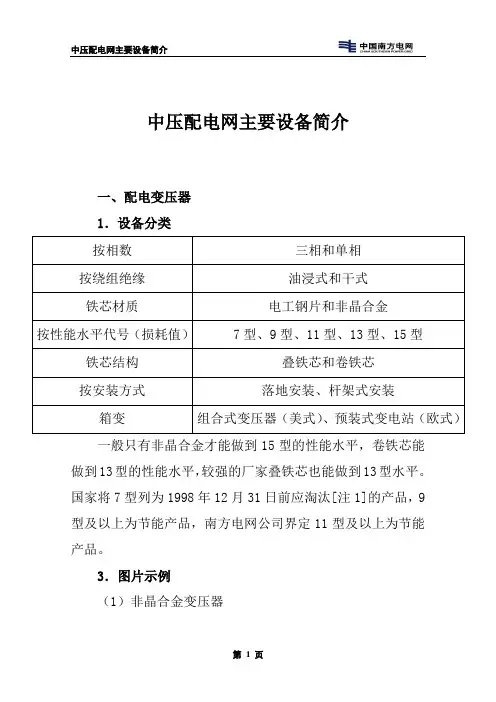

中压配电网主要设备简介
中压配电网主要设备简介一、配电变压器1．设备分类按相数三相和单相按绕组绝缘油浸式和干式铁芯材质电工钢片和非晶合金按性能水平代号（损耗值）7型、9型、11型、13型、15型铁芯结构叠铁芯和卷铁芯按安装方式落地安装、杆架式安装箱变组合式变压器（美式）、预装式变电站（欧式）一般只有非晶合金才能做到15型的性能水平，卷铁芯能做到13型的性能水平，较强的厂家叠铁芯也能做到13型水平。
国家将7型列为1998年12月31日前应淘汰[注1]的产品，9型及以上为节能产品，南方电网公司界定11型及以上为节能产品。
3．图片示例（1）非晶合金变压器（2）干式变压器（3）组合式变压器（美式）（4）预装式变电站（欧式）二、断路器与负荷开关1．设备分类按灭弧介质真空、SF6、油按操动机构电磁、弹簧（直式）、弹簧（涡卷）、永磁按主绝缘SF6、油、环氧树脂按结构分体、整体按安装方式户内、户外（柱上、落地）按开断容量断路器和负荷开关按使用位置分段、联络、分支（界）和功能以油为灭弧介质的断路器目前已属于淘汰类产品，10kV 线路上常采用的是真空断路器和SF6负荷开关。
3．图片示例（1）ZW32真空断路器（2）永磁机构柱上断路器（3）负荷开关三、开关柜1．设备分类应用于室内，按开关配置分为负荷开关柜、负荷开关-熔断器组合电器柜、断路器柜三种类型，在开关站常采用断路器柜，配电变压器保护常采用负荷开关-熔断器组合电器柜。
根据开关柜的绝缘介质，开关柜可分为气体绝缘开关柜〔注2〕、空气绝缘开关柜〔注3〕。
一般采用空气绝缘开关柜，在有占地小、占空间小和防潮等特殊要求时，才采用气体绝缘开关柜。
3．图片示例（1）空气绝缘开关柜（2）气体绝缘开关柜四、户外开关箱（环网柜）1．设备分类指应用于户外，设有母线及其进出线设备、完成接受并分配电力、能开断电流的配电设施，多采用气体绝缘柜、三工位SF6负荷开关，也有采用真空负荷开关加气体绝缘。
气体绝缘形式又分为共箱式气体绝缘开关柜[注4]、单元式气体绝缘开关柜[注5]两种。
国家电网公司电力安全工作规程(配电部分)
国家电网公司电力安全工作规程（配电部分）（试行）目录1 总则 (1)2 配电作业基本条件 (1)2.1作业人员 (1)2.2配电线路和设备 (2)2.3作业现场 (2)3 保证安全的组织措施 (4)3.1在配电线路和设备上工作，保证安全的组织措施 (4)3.2现场勘察制度 (4)3.3工作票制度 (4)3.4工作许可制度 (10)3.5工作监护制度 (11)3.6工作间断、转移制度 (11)3.7工作终结制度 (12)4 保证安全的技术措施 (12)4.1在配电线路和设备上工作保证安全的技术措施 (12)4.2停电 (13)4.3验电 (14)4.4接地 (14)4.5悬挂标示牌和装设遮栏（围栏） (16)5 运行和维护 (17)5.1巡视 (17)5.2倒闸操作 (18)5.3砍剪树木 (22)6 架空配电线路工作 (22)6.1坑洞开挖 (22)6.2杆塔上作业 (23)6.3杆塔施工 (24)6.4放线、紧线与撤线 (25)6.5高压架空绝缘导线工作 (26)6.6邻近带电导线的工作 (26)6.7同杆（塔）架设多回线路中部分线路停电的工作 (27)7 配电设备工作 (27)7.1柱上变压器台架工作 (27)7.2箱式变电站工作 (28)7.3配电站、开闭所工作 (28)7.4计量、负控装置工作 (28)8 低压电气工作 (28)8.1一般要求 (28)8.2低压配电网工作 (29)8.3低压用电设备工作 (29)9 带电作业 (30)9.1一般要求 (30)9.2安全技术措施 (30)9.3带电断、接引线 (32)9.4带电短接设备 (32)9.5高压电缆旁路作业 (33)9.6带电立、撤杆 (33)9.7使用绝缘斗臂车的作业 (33)9.8带电作业工器具的保管、使用和试验 (34)10 二次系统工作 (34)10.1一般要求 (34)10.2电流互感器和电压互感器工作 (35)10.3现场检修 (35)10.4整组试验 (35)11 高压试验与测量工作 (36)11.1一般要求 (36)11.2高压试验 (36)11.3测量工作 (36)12 电力电缆工作 (38)12.1一般要求 (38)12.2电力电缆施工作业 (38)12.3电力电缆试验 (40)13 分布式电源相关工作 (40)13.1一般要求 (40)13.2并网管理 (40)13.3运维和操作 (41)13.4检修工作 (41)14 机具及安全工器具使用、检查、保管和试验 (41)14.1一般要求 (41)14.2施工机具使用和检查 (42)14.3施工机具保管和试验 (44)14.4电动工具使用和检查 (44)14.5安全工器具使用和检查 (45)14.6安全工器具保管和试验 (46)15 动火工作 (46)15.1一般要求 (46)15.2动火作业 (47)15.3焊接、切割 (50)16 起重与运输 (50)16.1一般要求 (50)16.2起重 (51)16.3运输 (52)17 高处作业 (52)17.1一般要求 (52)7.2安全带 (53)17.3脚手架 (53)17.4梯子 (54)附录A （资料性附录）现场勘察记录格式 (55)附录B （资料性附录）配电第一种工作票格式 (56)附录C （资料性附录）配电第二种工作票格式 (59)附录D （资料性附录）配电带电作业工作票格式 (61)附录E （资料性附录）低压工作票格式 (63)附录F （资料性附录）配电故障紧急抢修单格式 (65)附录G （资料性附录）配电工作任务单格式 (67)附录H （规范性附录）安全工器具试验项目、周期和要求 (69)附录I （规范性附录）标示牌式样 (72)附录J （资料性附录）配电倒闸操作票格式 (73)附录K （规范性附录）起重机具检查和试验周期、质量参考标准 (74)附录L （资料性附录）配电一级动火工作票格式 (76)附录M （资料性附录）配电二级动火工作票格式 (78)附录N （资料性附录）动火管理级别的划定 (80)附录O （规范性附录）登高工器具试验标准表 (81)附录P 紧急救护法 (82)1 总则1.1 为加强配电作业现场管理，规范作业人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合配电作业实际，制定本规程。
电缆分支箱和环网柜区别
电缆分支箱和环网柜区别公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电缆分支箱和环网柜区别电缆分支箱的主要作用是将电缆分接或转接。
1)电缆分接。
在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费，于是在出线到用电负荷中，往往使用主干大电缆出线，然后在接近负荷的时候，使用电缆分支箱将主干电缆分成若干小面积电缆，由小面积电缆接入负荷。
这样的接线方式广泛用于城市电网中的路灯等供电、小用户供电。
广泛用于户外，随着技术的进步，现在带开关的电缆分支箱也不断增加，而城市电缆往往都采用双回路供电方式，于是有人直接把带开关的分支箱称为户外环网柜，但目前这样的环网柜大部分无法实现配网自动化，不过已经厂家推出可以配网自动化的户外环网柜了。
这也使得电缆分支箱和环网柜的界限开始模糊了。
2)电缆转接。
在一条比较长的线路上，电缆的长度无法满足线路的要求，那就必须使用电缆接头或者电缆转接箱，通常短距离时候采用电缆中间接头，但线路比较长的时候，根据经验在1000M以上的电缆线路上，如果电缆中间有多中间接头，为了确保安全，会在其中考虑电缆分支箱进行转接。
环网柜主要是为为实现双回路或多回路供电，以提高供电的可靠性。
目前先进的环网柜可以做到配网自动化，实现远距离操作。
现在环网柜方式的电缆分支箱也多起来，以后估计会融合一体了。
环网柜既有进线也有出线，电缆分支箱也一样，我认为区别应该是供电方式而非进出线方式，环网柜可以双回路或多回路供电，确保供电可靠性，而电缆分支箱不具备多回路或双回路的供电能力。
另外环网柜现在可以实现配网自动化，进行远程控制，电缆分支箱目前基本不具备这样的功能(带开关的户外环网柜除外)。
电缆分支箱和环网柜在以上性能中不同，在使用中需要按照一定的标准工艺使用，保证充实的使用性能和趋势，能够充分在电力工程中展现良好的性能。
电缆分支箱是简化版的环网柜，价格便宜，可靠性差，一般不设负荷开关或仅在进线与出线之间设一组负荷开关。
