催化臭氧氧化设备结构形式及工业化应用
催化臭氧氧化技术及其在工业废水处理中的应用
催化臭氧氧化技术及其在工业废水处理中的应用摘要：由于我国工业化的不断发展，对工业生产后形成的废水进行处理也变成一项迫切需要解决的问题。
由于工业生产后产生的废水中含有大量有毒物质，成分复杂，因此，实现对工业生产后的废水有效处理是一项艰巨的任务。
臭氧作为一类高清洁、低毒性的氧化剂，在工业废水处理中得到了普遍的应用。
通过使用催化剂，臭氧在氧化过程中可以有效地溶解工业废水中的各类物质，生成具备强氧化性的羟基自由基，进而实现有效净化工业废水的目的。
关键词：催化臭氧氧化；工业废水；预处理；深度处理；应用0引言近年来，我国水环境污染问题已经得到了显著的改善，但仍然是实现生态环境保护的关键环节。
其中，对工业废水的处理尤为重要，其具有种类多、量大、污染力强、成分复杂等特征，尤其是具有较强的毒性和难降解性，一旦未经处理排入水域，将会对环境造成严重破坏，甚至危及人类健康。
因此，探索工业废水处理的方法实现目前我国工业发展过程中亟待解决的问题。
在这一背景下，催化臭氧氧化技术应运而生，目前，这种技术主要缺乏系统性的应用和总结。
基于此，本文通过分析工业废水的预处理单元和深度处理，探索催化臭氧氧化技术在工业废水处理中的应用，以期能够为工业废水处理提供参考。
1 工业废水预处理单元分析1.1 二级预处理在工业废水处理中，吸附法、过滤法以及催化臭氧氧化法是常用的方法。
然而，前两种方法对于处理溶解性有机物的效率较低，而催化臭氧氧化法不仅可以有效降解有机污染物，还能提高其可生化性，减少后期生物处理的负荷，因此，它在工业生产污水二级预处理中获得了应用。
然而，由于颗粒物质的存在，臭氧的损耗会大大增加，因此这种方法不能被广泛应用于二级预处理中，仍有一定的局限性。
常见的二级预处理工艺流程如图1所示，图1 常见的二级预处理流程本文对催化臭氧氧化技术在工业废水二级预处理单元中的应用进行了总结，从小试研究和中试应用两个层面，分析了不同废水种类的二级预处理成效，在小试研究中，分析了纺织、炼油、制药、农业四个种类的废水处理成效；在中试应用中，分析了化纤、沼液两种废水的处理成效，具体如表1所示。
催化臭氧反应器
催化臭氧反应器催化臭氧反应器是一种利用催化剂催化臭氧进行氧化反应的装置，它可分为连续式反应器和间歇式反应器两种。
这种反应器的主要应用是在处理水源或空气中的有机化合物污染物时，因其高效、低成本、对环境友好而成为广泛应用的技术。
催化臭氧反应器的工作原理是利用催化剂提高臭氧的反应活性，使得臭氧可以更加降解挥发性有机化合物（VOCs）或氧化氮氧化物（NOx）。
在反应器中，臭氧被注入反应器，并与大气中的污染物相接触，形成反应产物。
催化剂的作用是使臭氧分子裂解成更加活性的氧离子，这些离子将污染物氧化成二氧化碳和水，或者将其转化为其他可分解的物质。
反应器不断循环利用臭氧来提高化学反应的效率。
催化臭氧反应器的催化剂通常是钛、铁、铜、铬、钴等金属元素制成的化合物。
这些金属催化剂对臭氧分子进行催化裂解，产生高度活性的氧离子，经过化学反应后，会转化为基本上无害的分子。
在其中一些反应中，催化剂本身也参与了反应，并最终被还原，可以不断循环使用。
催化臭氧反应器的优点在于其高效、安全和低成本，而其操作要求也比较简单。
催化臭氧反应器的反应速率远高于其他类似的技术，因此可以有效地降低污染物浓度。
此外，催化臭氧反应器可以处理多种类型的污染物，包括VOCs、NOx、苯、酚、甲醛、乙醇等。
因此，它在工业废气、食品制造、印刷厂、涂料生产等行业的应用广泛。
催化臭氧反应器的缺点在于其需要经常更换催化剂和密封件。
另外，操作时需要注意确保反应器中没有任何可能导致催化剂损坏或臭氧泄漏的物质。
此外，催化臭氧反应器还需要成本较高的设备和能耗，因此在小型污染源的处理中使用不太划算。
总之，催化臭氧反应器是一种广泛应用的高效污染物处理技术，其原理是利用催化剂催化臭氧反应，从而快速、高效地分解处理污染物。
尽管有其缺点，但催化臭氧反应器已经成为处理空气和水中VOCs、NOx等有害气体的一种成熟、安全、环保且可靠的技术。
臭氧催化氧化技术机理及应用介绍
臭氧催化氧化技术机理及应用介绍制药废水、印染废水、石油化工废水等工业废水具有生物毒性大，可生化性低，传统的生物处理方法难以实现污染物的降解。
为了保护水环境，国家出台了更加严格的污染物排放标准，新标准的实施将有效减少污染物排放，但也给企业带来了新的压力。
技术成熟的大型企业，主体工艺的大幅度改变难度较大，因此，急需开发应用新型污水处理技术，以实现工业废水的达标排放。
臭氧是一种强氧化剂，氧化性仅次于氟和•OH，臭氧氧化具有反应速度快、无二次污染、占用空间小、无额外运输费用及管理安全问题等优点，臭氧在催化剂的作用下能够形成•OH，加快反应速率，对有机物的分解更加彻底。
结合臭氧催化氧化技术原理，讨论了臭氧催化氧化技术在不同类型污水处理领域的应用与特点。
一、臭氧催化氧化技术原理臭氧催化氧化技术分为均相臭氧催化氧化技术与非均相臭氧催化氧化技术。
均相臭氧催化氧化技术通过引入紫外光或加入溶液状态的催化剂形成催化氧化体系。
均相臭氧催化氧化的一种反应机理是臭氧在催化剂的作用下分解生成自由基，这是一种类Fenton反应机理；另一种是过渡金属离子与有机物之间发生复杂的配位反应，形成金属络合物，发生氧化还原反应的能力增强，更容易被臭氧降解，达到催化的作用。
非均相催化臭氧化技术中的催化剂以固态形态存在，易与水分离，能够避免催化剂的流失，减少后续处理成本。
常见的催化剂类型有活性炭催化剂、金属氧化物催化剂、负载型催化剂。
非均相催化氧化的催化剂反应机理一般是自由基反应机理、表面配位络合机理及协同作用机理。
二、臭氧催化氧化技术在水处理行业中的应用1、在制药废水处理中的应用制药废水成分复杂，具有有机污染物种类多、毒性大、COD及NH3-N浓度高、色度高、可生化性差等特点。
非均相臭氧催化氧化技术工艺简单，二次污染小，能够降低污水色度、毒性，对于处理制药废水具有较好的处理效果。
谷俊通过臭氧催化氧化的小试与中试，探究了在一级好氧出水或总出水增加臭氧催化氧化装置对制药废水的处理效果，发现催化氧化装置无论是置于一级好氧池出水还是在总出水位置，都具有稳定的去除能力，能够保证废水达标排放，但在一级好氧池出水增加，臭氧催化氧化装置可以在较低臭氧浓度下将大分子难降解有机物降解为中间产物，提高可生化性，再通过二级好氧处理去除中间产物，相对于在总出水位置增加臭氧催化氧化装置，这种工艺臭氧使用量少，产泥量低，能够显著降低投资、运行成本。
臭氧催化氧化生物流化床施工技术方案-概述说明以及解释
臭氧催化氧化生物流化床施工技术方案-概述说明以及解释1.引言1.1 概述臭氧催化氧化生物流化床是一种先进的废气处理技术，具有高效、低能耗、环保等优点。
本文将对臭氧催化氧化生物流化床施工技术方案进行详细介绍，通过分析工艺原理、施工步骤和设备选型等方面，为工程设计和施工提供参考。
该技术适用于各种污染气体处理，可广泛应用于化工、电力、冶金等产业领域，具有良好的推广和应用前景。
1.2 文章结构文章结构部分主要包括以下内容：1. 引言：介绍文章的研究背景和意义，以及本文要阐述的主题。
2. 正文：分为工艺原理、施工步骤和设备选型三部分，详细介绍了臭氧催化氧化生物流化床的工艺原理、施工过程及需要选择的设备。
3. 结论：总结了本文的主要内容和结论，探讨了臭氧催化氧化生物流化床施工技术的应用前景和未来发展方向。
1.3 目的文章的目的是为了探讨臭氧催化氧化生物流化床施工技术方案，并对该技术在废气处理中的应用进行深入分析。
通过对工艺原理、施工步骤和设备选型等方面的详细介绍，旨在为相关领域的工程技术人员提供参考，以提高废气处理效率，减少环境污染，保护生态环境，促进可持续发展。
同时，本文旨在推动臭氧催化氧化生物流化床技术在工程实践中的推广和应用，为我国环境保护事业的发展做出贡献。
2.正文2.1 工艺原理臭氧催化氧化生物流化床技术是一种利用臭氧作为氧化剂，通过生物流化床内的生物膜对有机废气进行降解处理的先进技术。
其工艺原理主要包括以下几个方面:1. 臭氧氧化作用: 臭氧是一种强氧化剂，能够有效地氧化降解有机废气中的污染物。
在生物流化床中加入适量的臭氧，可以提高废气中有机物的氧化速率，促进有机废气的降解。
2. 生物膜降解: 生物流化床内的生物膜是臭氧氧化降解的关键环节。
生物膜可以利用废气中的有机物作为碳源进行生长繁殖，同时释放出酶等生物催化剂来加速有机物的降解。
通过生物膜的活性作用，可以将有机废气中的有害物质转化为无害的物质，净化废气。
催化臭氧氧化装置的氧化反应及处理效果
催化臭氧氧化装置的氧化反应及处理效果印染工厂主要生产废水污染物的排放，其主要污染物为浆剂、添加剂、油、酸和碱、纤维杂质、砂材料，无机盐等等特点，同时也是污染物浓度高，成分复杂，水质发生变化，颜色程度高、毒性大的特点，难以生物降解的物质，电渗析技术属于处理的工业废水，直接排放将对环境造成严重的污染。
污水处理后回车间设备清洁、绿化、地面冲洗废水等，质量和排放标准。
通过分析和对比的特点，废水及处理的效果。
工艺说明及主要构筑物(1)格栅。
1座，砖混结构，尺寸3·2 m×1 m× 1·5 m，采用人工清除式格栅，栅条间距采用1 cm，一天清理2次，以保证排水畅通。
废水先经格栅去除大块杂物后，自流入隔油池。
(2)调节池。
钢混结构，尺寸8 m×6 m×2.5 m， 1座，HRT 2.3 h。
废水在调节池内一方面利用气浮作用将油脂进一步除去，另一方面将废水充分混合，均匀水质水量。
(3)沉淀池。
钢混结构，尺寸5 m×5 m×3 m， 2座，HRT 3 h。
加酸调pH到4左右，使废水中的油墨等大分子物质断链而释出，因废水中的释出物释出后能很快沉淀下来。
因此，反应完全后进入沉淀池进行沉淀，沉淀池上清液进入中间池。
(4)催化氧化池。
内设组合式催化氧化装置2 台，尺寸6 m×4 m×3 m，处理能力为25 m3/h，其关键装置是一个管式催化氧化单元。
管径采用200 (根据情况小大由之)的不锈钢管或PVC管，管内壁涂有光催化功能的TiO2涂层，这种装置单位体积表面积大，1 m3液体管内表面积达20 m2。
管内沿管径轴向安装紫外灯管，废水进入管中通过管道推流混合，不用搅拌装置。
废水在管内流动与管内壁的 TiO2涂层接触，在其表面发生光催化氧化反应，同时双氧水在紫外光作用下也产生各种氧化反应，最终达到去除污染物的目的。
催化氧化设备适用范围广，可以提高废水生物性，操作简单，清洗方便，不会发生污染和有机化合物粘连现象。

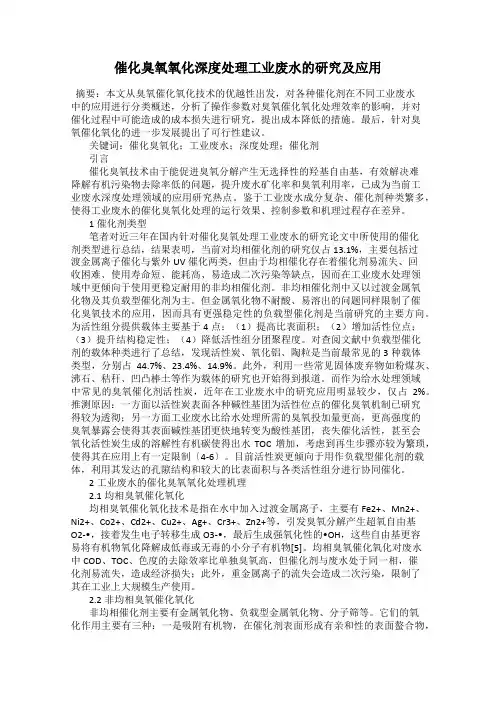

催化臭氧氧化深度处理工业废水的研究及应用
2工业废水的催化臭氧氧化处理机理
2.1均相臭氧催化氧化
均相臭氧催化氧化技术是指在水中加入过渡金属离子，主要有Fe2+、Mn2+、Ni2+、Co2+、Cd2+、Cu2+、Ag+、Cr3+、Zn2+等，引发臭氧分解产生超氧自由基O2-•，接着发生电子转移生成O3-•，最后生成强氧化性的•OH，这些自由基更容易将有机物氧化降解成低毒或无毒的小分子有机物[5]。均相臭氧催化氧化对废水中COD、TOC、色度的去除效率比单独臭氧高，但催化剂与废水处于同一相，催化剂易流失，造成经济损失；此外，重金属离子的流失会造成二次污染，限制了其在工业上大规模生产使用。
3.2紫外与臭氧联合氧化法
紫外与臭氧联合氧化法是光催化氧化法的一种，它以紫外线为催化能源，以O3为氧化剂，通过紫外线提高臭氧的氧化效能。由于涉及光催化领域，所以该方法对于废水处理中水的澄清度有一定的要求，如果水中SS含量过高，会降低臭氧紫外联用的处理效率。该法已用于处理工业废水中的氰化络合物、高浓度有机物或含其他氯代有机物等污染物。
3.3MBR与臭氧氧化组合工艺
MBR与臭氧组合工艺有两种组合方式，即臭氧在前端和MBR在前端两种。两种组合工艺的目的性不尽相同。臭氧在前端的工艺主要是依靠臭氧氧化废水后可以提高废水中的B／C比，提高可生化性，对于含有一定量难降解污染物的降解有一定的效果。在臭氧预氧化之后，进入MBR生化处理，使得出水COD降低。另一种MBR在前端的工艺，主要是依靠生化法去除掉大量COD，利用臭氧的高级氧化性来进行深度处理，使得出水水质达标排放。两种MBR与臭氧工艺组合的方法都有大量工艺应用。上海电气研究院水处理产品部在南通污水处理厂也有相关的项目案例，通过“水解酸化+厌氧+缺氧+MBR+臭氧”将进水CODCr为500mg／L的工业园区废水处理达到1级A排放标准。
青岛工业臭氧催化氧化反应器基本原理
青岛工业臭氧催化氧化反应器基本原理引言：青岛是我国重要的工业城市之一，工业生产过程中产生的有机废气对环境造成了严重的污染。
为了解决这一问题，青岛工业臭氧催化氧化反应器被广泛应用于有机废气处理中。
本文将介绍青岛工业臭氧催化氧化反应器的基本原理。
一、青岛工业臭氧催化氧化反应器的作用青岛工业臭氧催化氧化反应器是一种常用的有机废气处理设备，主要用于将有机废气中的有害物质转化为无害物质。
其基本原理是利用臭氧和催化剂的协同作用，使有机废气中的有害物质发生氧化反应，从而达到净化空气的目的。
二、青岛工业臭氧催化氧化反应器的结构青岛工业臭氧催化氧化反应器主要由催化剂层、臭氧发生器和废气进出口组成。
催化剂层是反应器的关键部分，其中催化剂的种类和质量直接影响着反应器的处理效果。
臭氧发生器则是提供臭氧气体的装置，臭氧气体通过管道输送到催化剂层进行反应。
废气进出口则是连接反应器与工业生产设施的通道，将废气引入反应器进行处理。
三、青岛工业臭氧催化氧化反应器的基本原理青岛工业臭氧催化氧化反应器基于臭氧和催化剂的协同作用实现有机废气的净化。
具体原理如下：1. 臭氧的作用臭氧是一种高活性的氧化剂，具有强氧化能力。
当有机废气进入反应器时，臭氧分子会与有机物分子发生反应，将有机物氧化为无害的水和二氧化碳。
臭氧的高活性使其能够迅速与有机物发生反应，提高了反应速率和效率。
2. 催化剂的作用催化剂是青岛工业臭氧催化氧化反应器中的关键组成部分。
催化剂能够降低反应的活化能，加速反应速率，促进有机废气的氧化反应。
催化剂通常采用金属氧化物、金属硫酸盐等材料制成，具有较高的催化活性和稳定性。
3. 协同作用臭氧和催化剂之间存在协同作用，可以提高反应效果。
臭氧可以在催化剂表面形成活性氧物种，进一步增强了催化剂的活性。
催化剂则可以提供反应表面，吸附有机物分子，促使其与臭氧发生反应。
臭氧和催化剂的协同作用使得有机废气的氧化反应更加彻底，净化效果更好。
四、青岛工业臭氧催化氧化反应器的优势青岛工业臭氧催化氧化反应器具有以下优势：1. 高效处理：臭氧和催化剂的协同作用使得有机废气的处理效率更高，可以迅速将有机物氧化为无害物质。
电催化氧化设备的工作原理及适用范围
电催化氧化设备的工作原理及适用范围电催化氧化设备是一种高效的废气处理设备，其工作原理是利用电
化学反应将有机废气中的有害物质氧化分解为无害物质。
该设备适用
于各种有机废气的处理，如印刷、涂装、化工等行业。
一、工作原理
电催化氧化设备的核心是电极，其分为阳极和阴极。
当有机废气通过
阳极时，阳极表面会产生氧化还原反应，将有机废气中的有害物质氧
化为无害物质。
同时，阴极表面会产生还原反应，将氧气还原为水。
这样，有机废气中的有害物质就被彻底分解了。
二、适用范围
电催化氧化设备适用于各种有机废气的处理，如印刷、涂装、化工等
行业。
其中，印刷行业的废气主要来自印刷机的油墨挥发和纸张热熔，涂装行业的废气主要来自喷漆和烘干过程，化工行业的废气主要来自
各种化学反应。
这些废气中含有大量的有机物质和有害气体，如果不
经过处理直接排放到大气中，会对环境和人体健康造成严重的危害。
三、优点
电催化氧化设备具有以下优点：
1.高效：该设备能够将有机废气中的有害物质彻底分解，处理效率高达99%以上。
2.节能：该设备采用电化学反应进行废气处理，不需要加热和添加化学药剂，能够节约大量的能源和化学药剂成本。
3.环保：该设备能够将有机废气中的有害物质彻底分解，不会产生二次污染，符合环保要求。
4.操作简便：该设备操作简单，不需要专业技术人员进行操作和维护，降低了运行成本。
综上所述，电催化氧化设备是一种高效、节能、环保、操作简便的废气处理设备，适用于各种有机废气的处理。
在未来的环保产业中，电催化氧化设备将会得到更广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
催化臭氧氧化设备结构形式及工业化应用
随着经济的发展，大量工业废水、生活污水有机污染物的超标排放，造成了水体环境严重富营养化问题，目前很多地方的治理只注重对有毒重金属的处理，而忽略了有机污染物潜在的危害性，废水中大量的有机污染物。
光催化氧化法可分解有机污染物是当今公认的最前沿最有效的处理技术，臭氧氧化设备成功的解决了光催化氧化技术的工业化运用难题，所采用光催化氧化技术，废水有机污染物分解后的产物为水、二氧化碳及无害的无机盐，从根本上解决了有机污染问题。
目前, 用金属氧化物半导体作催化剂进行光催化氧化降解有机污染物的研究, 已引起了国内外众多学者的关注。
为了提高光催化氧化反应效率，臭氧氧化设备是必不可少的。
现在已有多种形式的臭氧氧化设备应用于光降解的研究及实际废水的处理,并取得了一些成果,但同时也暴露出许多问题,为此有许多人从不同的角度对如何提高臭氧氧化设备的效能及实用性开展了大量的工作。
臭氧氧化设备的结构形式
目前，常用的是流化床式。
所谓流化床式即负载了TiO2颗粒的载体，在反应器中以悬浮状态存在。
优点为一方面可使催化剂颗粒多方位受到光照，并且在悬浮扰动下可防止催化剂钝化，提高催化剂利用效率;另一方面也解决了悬浆体系固液分离难的问题。
而且还可以消除光生电子，提高反应效率;pH 值是确定反应速率的一个重要参数，在酸性条件下更有利于甲基橙的降解，反应物的初始浓度越高将会减少光的穿透,从而降低光催化氧化的反应速率;催化剂的负荷存在着一个最佳量，从而使催化剂的存在不对光的照射产生屏蔽效应。
提高DO浓度的反应器
通过向反应器内加入氧化剂以结合颗粒表面过剩的电子，可抑制表面光生电子和空穴的复合，提高光量子利用率。
氧化剂中最易获得、最经济和最有效的电子受体就是分子氧，如何提高废水中的溶解氧量将是光催化反应器设计的关键技术之一。
为了促进有效界面上氧的转移，反应器的设计是采用阶梯式的平板排列方式代替单层的平板结构，当反应液从一个平板落到另一个平板时形成了跌水，从而促进了液膜的曝气,同时紊流作用也加强了液膜内有机污染物向催化剂表面的传质。
在提高液体溶液DO水平的研究中发现，阶梯式反应器的运行情况好。
并且在浅槽内交错地安置挡板，显著地改善了反应器中的水流状态，加强了废水与光催化剂间的传质，从而提高了光催化反应的效率。
此种新型曝气网联结多层结构的光催化反应器具有加工简单、操作容易、工程造价和运转费用低等特点，易于实现工业化应用。
