超声波检测实验
超声波检测--实验讲义
实验一超声波仪器性能的测定一. 目的：现场测试超声波仪器性能，包括垂直线性，水平线性，电噪声，动态范围和衰减器精度。
二. 实验设备：超声波探伤仪，直探头(2.5P14，2.5P20，5P14等均可) IIW1试块(或CSK-IA，1#试块等均可) 平底孔试块。
三. 实验步骤1.测定垂直线性缺陷在工件中的大小是通过缺陷回波在示波屏上的幅度大小反映的，反射回波幅度是按一定规律反映缺陷实际反射声压的大小，即为仪器的垂直线性状况，以垂直线性误差表示。
如图1所示，把与探伤仪连接的直探头平稳地耦合在平底孔试块的探测面上，仪器上的"抑制"与"深度补偿"关闭，在衰减器上应至少留有30dB的衰减余量，调节"增益"，使直探头在试块上找到的最大平底孔回波高度为100%满刻度，固定探头位置与接触压力(必要时可采用专用的探头压块)。
调节衰减器，依次记下每衰减2dB时平底孔回波幅度的满刻度百分数并记入表1，并与理论值比较，取最大正偏差△+和负偏差最大绝对值｜△-｜之和为垂直线性误差，即：△=(｜△+｜+｜△-｜)(%) ----(1)注：理论波高值按下式计算-- △dB=20lg(H100/H)(式中H100为以100%满刻度起始的基准波高，H为每衰减2dB时理论上应达到的波高)。
最后在图2上以波高(%)为纵坐标，衰减量(dB)为横坐标绘出垂直线性理想线与实测线(按表1)，再根据(1)式计算垂直线性误差。
表1图1 图22.测定水平线性缺陷在工件中的位置是通过缺陷回波在示波屏上的位置反映出来的，通过仪器有关旋钮调整能否使仪器示波屏上的水平扫描线按一定比例反映超声波在工件中所经过的距离，即为仪器的水平线性，以水平线性误差表示。
如图3所示，把直探头平稳地耦合在IIW1试块上厚度25mm的平面上(应离开边缘有一定距离以防止侧壁效应干扰)，调节仪器上的"增益"，"衰减"，"水平"(或"零位"，"延迟")，"深度"(粗调与细调)，当采用"五次底波法"时：应使示波屏上出现五次无干扰底波，在相同回波幅度(例如50%或80%满刻度)情况下，使第一次底波B1前沿对准水平刻度线的20mm刻度，第五次底波B5前沿对准水平刻度线的100mm刻度，然后依次将B2，B3，B4调节到上述相同幅度下读取第二，三，四次底波前沿与水平刻度线上的40mm，60mm和80mm刻度的偏差，填入表2，取最大偏差△max(以mm计)按下式计算水平线性误差：△=(｜△max｜/0。
超声波测声速实验报告
超声波测声速实验报告摘要：本实验通过使用超声波的特性，利用测量声波在不同介质中传播速度的方法，来实验测量声速的准确性和可行性。
通过实验结果可以得出声速的数值，并与理论值进行比较，验证实验结果的准确性。
引言：声速是声波在介质中传播的速度，是一个重要的物理量。
测量声速的方法有许多种，其中一种方法是使用超声波。
超声波频率高，传播距离远，传播损耗小，因此被广泛应用于医学、工业、地质等领域。
本实验通过测量超声波在不同介质中传播的时间，来计算声速。
实验仪器和材料：1. 超声波发生器2. 超声波接收器3. 示波器4. 高频电缆5. 水槽6. 介质样品（例如水、酒精等）实验步骤：1. 准备工作：将超声波发生器和接收器连接至示波器，并将示波器调至适当的测量范围。
2. 将水槽填满水，并将介质样品分别倒入水槽中，确保样品平整且不产生气泡。
3. 以超声波发生器为源，将超声波发射至介质中，通过示波器观察超声波的波形。
4. 通过调节示波器的时间基准，测量超声波在不同介质中的传播时间。
5. 根据声速的计算公式，计算超声波在不同介质中的声速。
实验结果与分析：通过实验测量得到的声速数值如下：- 对于水介质，声速为1500 m/s；- 对于酒精介质，声速为1200 m/s。
通过与理论值进行比较，可以发现实验结果与理论值相符合，证明了本实验的准确性和可行性。
不同介质的声速差异是由介质的密度、弹性模量等因素决定的。
声速与介质的物理性质密切相关。
实验误差分析：在实验过程中，可能存在一些误差导致测量结果不够准确。
可能的误差来源包括：1. 实验仪器的精度限制：示波器的时间基准可能存在一定的误差，影响到测量结果的准确性。
2. 介质的温度变化：介质的温度变化会对声速产生一定影响，因此在实验过程中需要控制介质的温度稳定。
3. 实验操作的技巧：实验者的技巧和经验对实验结果可能会产生一定的影响。
结论：本实验通过测量超声波在不同介质中的传播时间，得出了水和酒精的声速数值，并验证了实验结果的准确性。
专题实验-超声波测试原理及应用
实验一、超声波的产生与传播实验方案1. 直探头延迟的测量参照附录A 连接JDUT-2型超声波实验仪和示波器。
超声波实验仪接h 直探头，并把探 头放在CSK-IB 试块的正面，仪器的射频输出与示波器第1通道相连，触发与示波器外触发 相连，示波器采用外触发方式，适半设置超声波实验仪衰减器的数值和示波器的电圧范用与 时间范闱，使示波器上看到的波形如图1.7所示。
在图1.7中，S 称为始波，t 0对应于发射超声波的初始时刻；Bl 称为图1.7直探头延迟的测虽试块的1次底面回波，h 对应于超声波传播到试块底面，并被发射回来后，被超声波探头接 收到的时刻，因此h 对应于超声波在试块内往复传播的时间：B 2称为试块的2次底面冋波, 它対应于超声波在试块内往复传播到试块的上表面后，部分超声波被上表面反射，并被试块 底面再次反射，即在试块内部往复传播两次后被接收到的超声波。
依次类推，右3次、4次 和多次底面反射回波。
从示波器上读出传播h 和t2,则直探头的延迟为(1-6)2. 脉冲波频率和波长的测量调节示波器时间范闱，使试块的1次底面回波出现在示波屏的中央，脉冲波的振幅小于 IVO 测量两个振动波峰之间的时间间隔，则得到一个脉冲周期的振动时间t,则脉冲波的频 率为^1/t ：已知铝试块的纵波声速为6.32InInUS,贝IJ 脉冲波在铝试块中的波长为l=6.32t β3. 波型转换的观察与测最号时间范悅改变探头的入射角，并在改变的过程中适当移动探头的位宜，使每一个入射角 对应的R 2圆弧面的反射回波最 人。
則在探头入射角由小变人的过 程中，我们町以先后观察到回波 B 1. B 2和B3;它们分别对应于纵 波反射回波、横波反射回波和表面 波反射回波。
让探头靠近试块背而，通过调节入 射角调，使能够同时观测到回波 BI 和（如图1.9）,且它们的幅 度基本相等：再让探头逐步靠近试 块正面,则又会在Bl 前面观测到一个回波bl ，参照附录B 给出铝试块的纵波声速与横波声速，通过简单测量和计算，可以确定b 、Bl 和氏对应的波型和反射面。
超声波探伤实验
实验6—6 超声波探伤实验【实验目的】1．深入了解超声波的产生及在介质中的传播规律。
2．了解超声波探伤仪的工作原理。
3．掌握超声波探伤仪的使用方法。
4．掌握纵波探伤缺陷的识别和定位方法。
【实验原理】在超声波探伤中，很多场合都需要知道材料中声波传播的速度。
对于超声波探伤人员来说，测定声速最简单的方法是用超声波探伤仪来测定，由于现在的超声波探伤仪都是工作在脉冲波状态下，因此这种方法也可归结为脉冲测量方法。
采用这种方法测量时，可用单探头方式，也可用双探头方式；能用于纵波声速的测量，也能用于横波声速的测量，只是两者在材料中激发超声波的类型和接收超声波的方式方面有所不同。
脉冲反射法是运用最广泛的一种超声波探伤法。
它使用的不是连续波，而是有一定持续时间按一定频率间隔发射的超声脉冲。
探伤结果可以用示波器显示。
发生器在一定时间间隔内发射一个触发脉冲信号，通过专用压电换能器的作用，使得信号以相同的频率作机械振动，这个高频脉冲信号相应地在示波器荧光屏上形成一个起始脉冲信号。
当探头接触到所要探测的工件面时，超声波以一定的速度在其内部传播，当遇到缺陷或工件底面时，就会引起反射，反射后的超声波返回到探头。
此时，压电换能器又将声脉冲转换成电脉冲并将讯号再次传送到示波器，形成一个反射脉冲信号。
由于电子束在荧光屏上的移动与超声波在均匀物质中传播过程都是匀速的，所以来自缺陷或底面的反射脉冲信号距起始脉冲的距离与探头距缺陷或底面的距离是成正比的。
脉冲反射法就是根据缺陷及底面反射信号的有无，反射信号幅度的高低及其反射信号在荧光屏上的位置来判断有无缺陷、缺陷的大小以及缺陷的深度的。
脉冲反射法可以分为直接接触纵波脉冲反射法和斜角探伤法，这里我们主要介绍直接接触纵波脉冲反射法。
我们知道纵波是指材料中质点振动方向与声波传播方向一致的波型。
探伤时，当探头垂直地或以不大于第一临界角的角度耦合到工件上时，在工件内部都能获得纵波。
直接接触纵波脉冲反射法通常分为一次脉冲反射法、多次脉冲反射法及组合双探头脉冲反射法。
实验八超声波检测

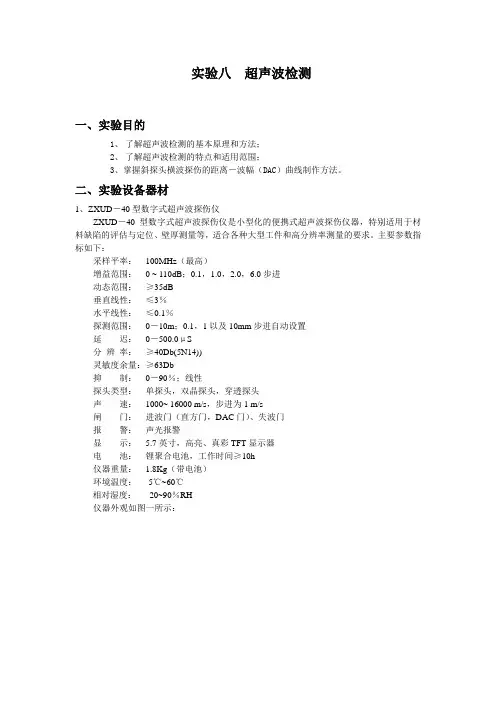

实验八超声波检测一、实验目的1、了解超声波检测的基本原理和方法；2、了解超声波检测的特点和适用范围；3、掌握斜探头横波探伤的距离－波幅（DAC）曲线制作方法。
二、实验设备器材1、ZXUD－40型数字式超声波探伤仪ZXUD－40型数字式超声波探伤仪是小型化的便携式超声波探伤仪器，特别适用于材料缺陷的评估与定位、壁厚测量等，适合各种大型工件和高分辨率测量的要求。
主要参数指标如下：采样平率：100MHz（最高）增益范围：0 ~ 110dB；0.1，1.0，2.0，6.0步进动态范围：≥35dB垂直线性：≤3％水平线性：≤0.1％探测范围：0－10m；0.1，1以及10mm步进自动设置延迟：0－500.0μS分辨率：≥40Db(5N14))灵敏度余量：≥63Db抑制：0－90％；线性探头类型：单探头，双晶探头，穿透探头声速：1000~ 16000 m/s，步进为1 m/s闸门：进波门（直方门，DAC门）、失波门报警：声光报警显示： 5.7英寸，高亮、真彩TFT显示器电池：锂聚合电池，工作时间≥10h仪器重量： 1.8Kg（带电池）环境温度：-5℃~60℃相对湿度：20~90％RH仪器外观如图一所示：图一：仪器外观本仪器采用软启动模式。
再冷机状态下，当按住键持续2s后，将开启仪器电源，进入启动屏幕此时该屏幕上将显示初仪器的软件版本号以及软件发布日期，仪器自动进入系统自检并显示自检状态。
系统自检完成后，自动进入仪器工作主界面。
在系统自检过程中，若电池电量过低，仪器会自行关机。
若在自检过程中，出现错误或用户按下任意键，那么在系统自检结束后，系统需要用户按下任意键（不包含电源按键），才进入仪器工作主界面。
在开机状态下，若用户持续2s按下，仪器将显示关机对话框，然后自动关机。
键盘及其功能本仪器包含27个按键。
这些按键分成5大类：电源键、方向键、功能菜单键，子菜单键和功能热键。
关于各按键的具体功能概述，参见表8-1。
超声波实验
FD-UDE-A A类超声实验********大学学号：********姓名：***学院：****专业：物理学实验时间：2015.5.8 08:00~11:30【实验目的】1．了解超声波产生和发射的机理2．用A类超声实验仪测量水中声速或测量水层厚度3．用A类超声实验仪测量固体厚度及超声无损探伤【实验原理】超声波是指频率高于20KHz的声波，与电磁波不同，它是弹性机械波，不论材料的导电性、导磁性、导热性、导光性如何，只要是弹性材料，它都可以传播进去，并且它的传播与材料的弹性有关，如果弹性材料发生变化，超声波的传播就会受到干扰，根据这个扰动，就可了解材料的弹性或弹性变化的特征，这样超声就可以很好地检测到材料特别是材料内部的信息，对某些其它辐射能量不能穿透的材料，超声更显示出了这方面的实用性。
与X射线、γ射线相比，超声的穿透本领并不优越，但由于它对人体的伤害较小，使得它的应用仍然很广泛。
产生超声波的方法有很多种，如热学法、力学法、静电法、电磁法、磁致伸缩法、激光法以及压电法等等，但应用得最普遍的方法是压电法。
压电效应：某些介电体在机械压力的作用下会发生形变，使得介电体内正负电荷中心相对位移以致介电体两端表面出现符号相反的束缚电荷，其电荷密度与压力成正比，这种由“压力”产生“电”的现象称为正压电效应；反之，如果将具有压电效应的介电体置于外电场中，电场会使介质内部正负电荷中心位移，从而导致介电体发生形变，这种由“电”产生“机械形变”的现象称为逆压电效应，逆压电效应只产生于介电体，形变与外电场呈线性关系，且随外电场反向而改变符号。
压电体的正压电效应与逆压电效应统称为压电效应。
如果对具有压电效应的材料施加交变电压，那么它在交变电场的作用下将发生交替的压缩和拉伸形变，由此而产生了振动，并且振动的频率与所施加的交变电压的频率相同，若所施加的电频率在超声波频率范围内，则所产生的振动是超声频的振动，我们把这种振动耦合到弹性介质中去，那么在弹性介质中传播的波即为超声波，这利用的是逆压电效应。
超声波检测实验
超声波检测实验一、实验目标1）了解超声波探伤仪的原理并学会使用CTS-22型超声波探伤仪2）掌握现场测试超声仪器性能的基本方法，包括：垂直线性、水平线性、探伤仪与仪器的组合性能。
3）初步学会超声波探伤二、实验仪器设备CTS-22型超声波探伤仪1台2.5MHZ直探头1只平面锻件（工件）1块ⅡW试块(荷兰试块) 1块平底孔试块（CS-1试块）1块三、实验原理1. 超声传感器结构及原理超声波传感器又称超声波探头或超声波换能器，是利用压电效应将电能转换为超声振动能，或将超声振动能转为电能的实验装置。
在实际应用中，我们利用压电效应的可逆性，也可将换能器作为“发射”或“接收”兼用。
亦即将交流电压加在压电元件上，使其向介质发射超声波，同时又利于它接收从介质反射回来的超声波，并将反射转换成电信号。
图4-1是超声波纵波换能器的结构图，压电晶片是换能器的主要元件。
压电晶体的厚度与超声波的频率成反比，如铁钛酸铅的频率厚度常数为1890KHz/mm，压电片的厚度为1mm时，固有频率为1.89MHz。
压电片的两面敷有银层，作为导电的极板，压电片的地面接地线，上面接导线引致电路中。
2. 超声检测的基本原理超声检测是一种利用超声波在介质中传播的性质来判断工件和材料是否异常的检验和测量方法。
在超声检测中，所使用的电声、声电换能器，主要是利用压电效应制作的，直探头可发射和接受纵波，主要由压电晶片和保护膜组成。
超声波是由发射电路即高频脉冲电路产生的高频电压，加在发射探头上。
发射探头将电波变成超声波，传入工件中。
超声在缺陷或介面上反射后回到接收探头，转变为电波后输入给接收电路进行放大、检波，最后加到示波管上显示出来。
通过缺陷在荧光屏上横坐标的位置，可以对缺陷定位；根据缺陷波的高度可确定缺陷的大小。
四、实验数据整理与分析1. 测试超声波探伤仪的垂直线性误差衰减dB值理论波高值(%）实测波高值（%）偏差（%）0 100 100 02 79.4 83 -3.64 63.1 68 -4.96 50.1 57 -6.98 39.8 46 -6.210 31.6 38 -6.412 25.1 30 -4.914 20 24 -416 15.8 20 -4.218 12.5 17 -4.520 10 12 -222 7.9 10 -2.1绘制衰减测量曲线：垂直线性误差：∆=++-=≤d d d[()()] 6.9%8%满足ZBY-84 标准规定2.测定水平线性底波次数B1 B2 B3 B4 B5水平刻度20 40 60 80 100max100% 1.25%2%0.8L∆∆=⨯=≤ 符合规定的水平误差范围。
超声波检测技术的实验原理和方法
实验超声波检测一、实验目的1、了解超声波检测的基本原理和方法；2、了解超声波检测的特点和适用范围；3、掌握斜探头横波探伤的距离－波幅（DAC）曲线制作方法。
二、实验设备器材1、ZXUD-40E型智能超声波探伤仪ZXUD-40E型数字式超声波探伤仪是小型化的便携式超声波探伤仪器，特别适用于材料缺陷的评估和定位、壁厚测量等，适合各种大型工件和高分辨率测量的要求。
⑴仪器外观如图9-1所示：图9-1 仪器外观当连接仅带有一个超声晶片的探头（自发自收）时，可以任意插入一个仪器上的探头连接器。
当连接带有双超声晶片的探头（一个为发射晶片，一个为接收晶片）或连接两个探头（一个发射探头，一个接收探头）时，必须注意：发射的一端接入左边一个探头连接器插孔，接收的一端接入右边一个探头连接器插孔，如图9-1所示。
⑶键盘及其功能图9-2ZXUD-40E的薄膜键盘按键排列仪器包含27个按键。
这些按键分成5大类：电源键、方向键、功能菜单键、子菜单键和功能热键。
关于各按键的具体功能概述，参见表9-1。
表9-1各按键的具体功能概述⑷参数设置规程参数设置可通过以下两种规程来完成。
有些参数设置仅遵照“方向键增减调节规程”，比如：探头类型、声程跨距等；有些参数设置又仅遵照“直接数字输入规程”，比如：探头频率、探头规格等；还有些参数设置可遵照两种规程，比如：检测范围、零位偏移等。
⑸方向键增减调节规程可按下或来增减参数设置。
⑹直接数字输入规程对于垂直菜单探伤通道设置，按下进入探伤通道设置状态，再次按下则进入直接数字输入状态；对于水平菜单，按下子菜单键选中子菜单项，再次按下子菜单键则也进入直接数字输入状态。
一旦进入直接数字输入状态，将在菜单项上出现闪烁光标，等待用户直接输入数字。
在输入的过程中，若发现先前输入的数字错误，可按下使得光标回退，删除刚才输入的错误数字。
输入完成之后，用户可按下来接受输入，也可按下来取消输入（对于水平菜单项，也可再次按下子菜单键取消输入）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波检测实验
一、实验目标
1）了解超声波探伤仪的原理并学会使用CTS-22型超声波探伤仪
2）掌握现场测试超声仪器性能的基本方法，包括：垂直线性、水平线性、探伤仪与仪器的组合性能。
3）初步学会超声波探伤
二、实验仪器设备
CTS-22型超声波探伤仪1台
2.5MHZ直探头1只
平面锻件（工件）1块
ⅡW试块(荷兰试块) 1块
平底孔试块（CS-1试块）1块
三、实验原理
1. 超声传感器结构及原理
超声波传感器又称超声波探头或超声波换能器，是利用压电效应将电能转换为超声振动能，或将超声振动能转为电能的实验装置。
在实际应用中，我们利用压电效应的可逆性，也可将换能器作为“发射”或“接收”兼用。
亦即将交流电压加在压电元件上，使其向介质发射超声波，同时又利于它接收从介质反射回来的超声波，并将反射转换成电信号。
图4-1是超声波纵波换能器的结构图，压电晶片是换能器的主要元件。
压电晶体的厚度与超声波的频率成反比，如铁钛酸铅的频率厚度常数为1890KHz/mm，压电片的厚度为1mm时，固有频率为1.89MHz。
压电片的两面敷有银层，作为导电的极板，压电片的地面接地线，上面接导线引致电路中。
2. 超声检测的基本原理
超声检测是一种利用超声波在介质中传播的性质来判断工件和材料是否异常的检验和测量方法。
在超声检测中，所使用的电声、声电换能器，主要是利用
压电效应制作的，直探头可发射和接受纵波，主要由压电晶片和保护膜组成。
超声波是由发射电路即高频脉冲电路产生的高频电压，加在发射探头上。
发射探头将电波变成超声波，传入工件中。
超声在缺陷或介面上反射后回到接收探头，转变为电波后输入给接收电路进行放大、检波，最后加到示波管上显示出来。
通过缺陷在荧光屏上横坐标的位置，可以对缺陷定位；根据缺陷波的高度可确定缺陷的大小。
四、实验数据整理与分析
1. 测试超声波探伤仪的垂直线性误差
绘制衰减测量曲线：
垂直线性误差：
∆=++-=≤
d d d
[()()] 6.9%8%
满足ZBY-84 标准规定
2.测定水平线性
max
100% 1.25%2%0.8L
∆∆=
⨯=≤ 符合规定的水平误差范围。
3.测定仪器与探头的综合性能分辨力
X 分辨力为38dB
4. 纵波直探头回波频率的测定
实验测得：3 1.220T s μ=
回波频率：3
3
2.459e f MHz T =
=
5.工件探伤试验
五、实验总结分析
(1) 仪器与探头的综合性能不仅与仪器有关，而且与探头有关，主要综合性能有哪些？
答：检测仪器与探头的主要综合性能包括灵敏度与灵敏度余量、分辨力、信噪比。
灵敏度是指仪器与探头发现最小缺陷的能力。
灵敏度余量是指电噪声与回波的比值大小，主要反映灵敏度的范围。
分辨力是指能够将一定大小的两个相邻反射体提供可分离指示时两者的最小宽度。
信噪比是指最小缺陷回波与最大噪声幅度之比。
(2) 仪器的分辨力主要指的是什么，与那些因素有关。
答：仪器的分辨力是指超声波在传递的声路上对两个相邻缺陷的反射波在显示屏上分辨出来的能力。
分辨力主要是与脉冲宽度有关，脉冲宽度越小，分辨力也就越高。
(3) 引起超声波衰减的原因有很多，主要包括的衰减有哪几种情况。
答：超声波的衰减是指声压或声能随着距离的增大逐渐减小的现象。
引起衰减的主要原因有声束的扩散、介质中晶粒或其他的微粒对声波的散射和介质的吸收。
(4) 超声波的端角反射有什么特点，在实验中你见到这种现象的没有，如果观测到了，请从波的反射角度解释一下。
答：超声波的端角反射是指超声波在两个平面构成的直角内的反射，端角反射的特点是二次反射回波与入射波相互平行，而且纵波的端角反射率一般都很低，横波的端角反射率与入射角有关。
在实验中，我没有见到端角反射现象，端角反射现象主要是超声波的反射，不考虑波型转换的话，端角反射可以用下图来反映，而考虑波型转换的话，就比较复杂。
六、实验感想
通过本实验，我对于超声波检测有了进一步的了解，同时通过对超声波检
测的仪器与探头的各种性能进行测定，也是对于超声波检测中我们主要关注的参数以及我们超声波检测的作用范围有了更深的理解，同时在在实验中，对于使用探伤仪对具体的工件进行探伤时，我们主要根据超声波的声程与反射波的高度来判断缺陷的大小与位置。
总之，通过本实验我对于超声波检测的主要过程与测量的参数有了更深的理解，与我们在课堂上学到的知识相互印证，加深了印象。
