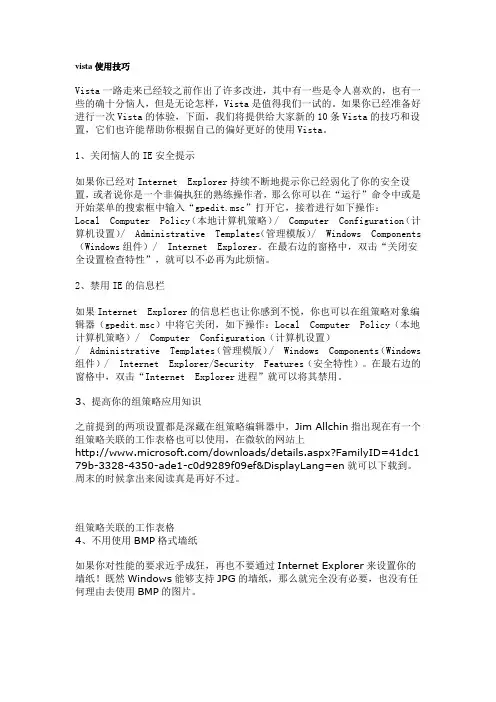

vista使用技巧
vista使用技巧Vista一路走来已经较之前作出了许多改进，其中有一些是令人喜欢的，也有一些的确十分恼人，但是无论怎样，Vista是值得我们一试的。
如果你已经准备好进行一次Vista的体验，下面，我们将提供给大家新的10条Vista的技巧和设置，它们也许能帮助你根据自己的偏好更好的使用Vista。
1、关闭恼人的IE安全提示如果你已经对Internet Explorer持续不断地提示你已经弱化了你的安全设置，或者说你是一个非偏执狂的熟练操作者，那么你可以在“运行”命令中或是开始菜单的搜索框中输入“gpedit.msc”打开它，接着进行如下操作：Local Computer Policy（本地计算机策略）/ Computer Configuration（计算机设置）/ Administrative Templates（管理模版）/ Windows Components （Windows组件）/ Internet Explorer。
在最右边的窗格中，双击“关闭安全设置检查特性”，就可以不必再为此烦恼。
2、禁用IE的信息栏如果Internet Explorer的信息栏也让你感到不悦，你也可以在组策略对象编辑器（gpedit.msc）中将它关闭，如下操作：Local Computer Policy（本地计算机策略）/ Computer Configuration（计算机设置）/ Administrative Templates （管理模版）/ Windows Components（Windows组件）/ Internet Explorer/Security Features（安全特性）。
在最右边的窗格中，双击“Internet Explorer进程”就可以将其禁用。
3、提高你的组策略应用知识之前提到的两项设置都是深藏在组策略编辑器中，Jim Allchin指出现在有一个组策略关联的工作表格也可以使用，在微软的网站上/downloads/details.aspx?FamilyID=41dc1 79b-3328-4350-ade1-c0d9289f09ef&DisplayLang=en就可以下载到。
霍尼韦尔VISTA-128BPT编程说明(详细对照)
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
霍尼韦尔VISTA-128BPT250系列报警主机调试指南
010 INPUT S/N ：L A 006-5540 ： 2
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
11，出现这个对话框，直接按※键过去。
XMIT TO CONFIRM PRESS ※ TO SKIP
在系统中学习5800系列发射器 的序列号或总线回路上防区的 序列号。
三.VISTA系列主机键盘操作
Vista-128/250BPT报警主机编程要点
1，将VISTA128主机的电源、键盘连接好，防区端子加上2K电阻，
进入数据编程模式（注意：只有6160液晶键盘可以编程）：
输入4140 + [8] + [0] + [0] + [0] ，按*93进入菜单编程。
再重复输入一次清除报警记忆。 3，旁路防区 •报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。 •输入 A级用户密码 6 XXX（防区号） 防区旁路。
注意：撤防后原来的旁路无效。
三.VISTA系列主机键盘操作
Vista-120/250BP第一次使用遇到的问题
新的VISTA128主机连接正确，第一次加电往往键盘没有显示，请做以下工作： 同时按[1] 和 [3]键，键盘会显示31（键盘地址），在30秒内从键盘输入01，键盘就会 正常显示了。 代表意义：更改键盘地址为01默认地址。
总线
探测器1-8防区
12V + -
注：4208SN需要单独供电 每个防区都需要并连一 个10K电阻。
图5
二.设备连接
Vista-128串行打印机和联动模块接线
J8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
新版_VISTA128简易操作手册
输入4140 1 4140 1，主机将停止报警，将联接001防区的2K电阻重新接好，001防区试验完成。
（二）ห้องสมุดไป่ตู้置使用序号式总线（使用4193SN和4293SN）联接的防区
按*键盘显示：010 REPORT CODE
1 st 00 2nd 00 00
此项设定010防区通讯码，1 st 11向第一报警中心发送报警信息
2 nd11向第二报警中心发送报警信息
按***键盘显示：010INPUT TYPE
00
此项设定010防区的接入类型，06表示序号式总线（使用4193SN和4293SN）
A XXX-XXXX：1
L下方输入010防区占用此4193SN的回路的序号，4193SN有两个回路，黄—黑为第一回路，绿—黑为第二回路
从4193SN线接在一起的三根线中抽出黄线，VISTA 120会自动读出这个4193SN的地址码并显示在键盘上，这个地址码与4193SN上粘贴的数码一致。
按*93键盘显示：ZONE PROG
1=YES 0=NO
按1进入防区编程
键盘显示SET TO CONFIRM?
1=YES 0=NO
输入1，按*
键盘显示ENTER ZONE NO.
000=QUIT 001
输入010（以010防区为例）*
键盘显示010 ZT P RC IN：L
00 1———
目前显示的是010防区的信息
双向开关式总线（Dip SW Poll）使用4208U编号07；
（一）设置电路板上接线（Hardwire）防区，以001防区为例
VISTA128BPT产品发布培训XXXX年9月9499
➢ 使用DTR握手(9.5-14VDC)
• 事件存储512条
RS-232 串口常见问题
（英文版）
11
霍尼韦尔报警控制主机——VISTA-128BPT外围接口
• 通过电话线送数据到报警中心以及遥控编程软件连接。
（需使用专用接收机和接警软件，广泛用于报警联网）
• RS232串口连接计算机，报告警情、电子地图显示。
399
634
1,021
1,612
2,560
57-64 mA
349
555
893
1,411
2,240
65-72 mA
311
494
792
1,253
1,993
73-80 mA
278
442
713
1,128
1,792
81-88 mA
253
402
649
1,027
1,631
89-96 mA
232
369
594
942
1,494
LE8+ (LP1+LP2+LP3+LP4+LP5+LP6+LP7+LP8) < 3658米
19
霍尼韦尔报警控制主机——VISTA-128BPT
使用多个 4297模块构成一个半径3648米的覆盖范围
LE5
LE1
LE2
4297
4297
LP1
4297 L
P2
LE3
4297
LP3
LP4
LE4
LP5
4297
VISTA
128BPT
Windows Vista使用教程
Windows Vista使用教程2006-12-22 09:54:58来源: 网易学院(广州)网友评论1 条进入论坛Windows Vista是微软(Microsoft)用五年时间耗费巨资打造的新一代操作系统(参见Windows Vista 耗资几许？中的有趣数字)，它不仅延续了历史上Windows系统的优点，如操作简便易于上手等，也在许多方面做出了重大改进，这不仅体现在Windows Vista更华丽的操作界面。
尤其是Aero Galss，也体现在大大提高的系统安全性——当然，这不能从根本上改变黑客与恶意攻击者更喜欢针对Windows平台操作的事实，毕竟Windows平台庞大的用户量，和更根本的原因：Windows平台用户与其他平台如Linux用户相比，自身的安全防护能力相对差了不少，攻击者更易得手。
——以及更丰富、更强大的功能，而在许多细节方面的优化调整同样让人心动。
根据微软的计划，Windows Vista面向最终消费者的正式版本将于2007年1月30日上市。
这带来的不仅仅是用户软件平台的升级，对整个计算机界包括硬件行业也有着深远的影响，也许，新一轮的P C更新即将开始。
在这一革命性的系统平台即将到来之际，为帮助用户尽快地掌握Windows Vista相关知识，切换到微软这一革命性的新系统平台，Vista天地将推出《Windows Vista使用教程》系列文章，内容涵盖Wi ndows Vista的安装、使用基础知识及操作指南，希望能对用户有所助益。
欢迎朋友们提出宝贵意见。
对《Windows Vista使用教程》的说明内容Windows Vista使用教程主要面向家庭用户的日常使用，介绍在对等网或简单Internet接入情况下Windows Vista使用的基础知识与技巧。
至于Windows Vista在企业中的应用及与域环境的结合、企业网络的统一管理，则不在此教程范围之内，我们将在Vista天地的其他部分中穿插介绍。
霍尼韦尔Vista-128BPT报警主机编程说明(常用版)-工程服务部编辑
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
新版_VISTA128简易操作手册要点
Hardwire 01
此项设定001防区的接入类型，请输入防区接入类型的编号：
按*键盘显示：001 ZT P RC IN：L
03 1——HW 1
目前显示的是001防区的信息，
按*键盘显示ENTER ZONE NO .
000=QUIT 002
输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）
按*键盘显示：010 REPORT CODE
1 st 00 2nd 00 00
此项设定010防区通讯码，1 st 11向第一报警中心发送报警信息
2 nd11向第二报警中心发送报警信息
按***键盘显示：010INPUT TYPE
00
此项设定010防区的接入类型，06表示序号式总线（使用4193SN和4293SN）
按防区接入类型区分共有6种：
电路板上接线（Hardwire）001—009防区可以使用，编号01；
受监控无线（RF Xmitter）编号03；
不受监控无线（Unsupevsd）编号04；
无线按钮类型（Button RF）编号05；
序号式总线（Serial Poll）使用4193SN和4293SN，编号06；
1
011防区所属第一子系统（划分多个子系统时，输入该防区的子系统号）
按*键盘显示：010 REPORT CODE
1 st 00 2 nd 00 00
此项设定011防区通讯码，1 st11向第一报警中心发送报警信息
2 nd11向第二报警中心发送报警信息
按* * *键盘显示：011 INPUT TYPE
1、输入子系统的数量
输入4140 8000进入编程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Hardwire 01
此项设定001防区的接入类型，请输入防区接入类型的编号：
按*键盘显示：001 ZT P RC IN：L
03 1——HW 1
目前显示的是001防区的信息，
按*键盘显示ENTER ZONE NO .
000=QUIT 002
输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）
按*93键盘显示：ZONE PROG
1=YES 0=NO
按1进入防区编程
键盘显示SET TO CONFIRM?
1=YES 0=NO
输入1，按*
键盘显示ENTER ZONE NO.
000=QUIT 001
输入010（以010防区为例）*
键盘显示010 ZT P RC IN：L
00 1———
目前显示的是010防区的信息
输入00*返回键盘显示QUIT MENU MODE？
1=YES 0=NO 0
输入1返回键盘显示Program Mode
*Fill # View-00
输入*99返回键盘绿灯亮，显示***DISARMED***
READY TO ARM
主机开始自检，约两分钟后，键盘绿灯亮的情况下，可以布防，试验001防区
按*键盘显示：010 REPORT CODE
1 st 00 2nd 00 00
此项设定010防区通讯码，1 st 11向第一报警中心发送报警信息
2 nd11向第二报警中心发送报警信息
按***键盘显示：010INPUT TYPE
00
此项设定010防区的接入类型，06表示序号式总线（使用4193SN和4293SN）
编号03—周边防区，布防时有效，撤防时无效；
编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；
编号06—24小时无声防区；
编号07—24小时有声防区；
编号09—火警防区；
编号00—无用防区。
其他防区类型的编号请参照英文手册。
输入03键盘显示：001 ZONE RESPONSE
PERIMETER 03
A XXX-XXXX：1
L下方输入010防区占用此4193SN的回路的序号，4193SN有两个回路，黄—黑为第一回路，绿—黑为第二回路
从4193SN线接在一起的三根线中抽出黄线，VISTA 120会自动读出这个4193SN的地址码并显示在键盘上，这个地址码与4193SN上粘贴的数码一致。
目前显示的是001防区的信息，按*
键盘显示001ZONE RESPONSE
Fire 09
目前001防区为火警防区，请根据具体情况输入防区类型的编号
编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；
编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；
按*键盘显示010ZONE RESPONSE
NO RESPONSE
根据用户需要输入防区类型，现以周边防区（03）为例
输入03*键盘显示：010 ZONE RESPONSE
PERIMETER 03(可选03或者07)
按*键盘显示：010PARTITION
1
010防区所属第一子系统（划分多个子系统时，输入该防区的子系统号）
请输入防区接入类型的编号06 *：键盘显示：010INPUT
Serial Poll 06
按*键盘显示：010 SMART CONTACT
1=YES 0=NO 0
按*键盘显示：010V-PLEX Байду номын сангаасELAY
1=YES 0=NO 0
按*键盘显示：010 DOOR #
（01-15）00
按*
键盘显示：010INPUT S/N：L
输入4140 2进入外出延时布防，键盘蜂鸣器响，将联接001愤怒过去的2K电阻拆下，主机将报警，键盘显示：ALARM 001表示001防区报警。
输入4140 1 4140 1，主机将停止报警，将联接001防区的2K电阻重新接好，001防区试验完成。
（二）设置使用序号式总线（使用4193SN和4293SN）联接的防区
双向开关式总线（Dip SW Poll）使用4208U编号07；
（一）设置电路板上接线（Hardwire）防区，以001防区为例
先将随机配的2K电阻按接线图接在VISTA—120的端子上
进入编程模式
输入4140 8000（4140为出厂设置的安装员密码）
进入编程模式，键盘显示：Program Mode
1、使用4193SN双回路总线编址器时（以010，011防区为例）：
将4193SN的红线接入VISTA 120接线端子的24，
黑线接入VISTA 120接线端子的25，
另外三根线（黑，黄，绿）接在一起，白线不用。
输入4140 8000进入编程模式键盘显示：Program Mode
*Fill # View
*Fill # View
按*93键盘显示ZONE PROG
1=TES 0=NO
按1进入防区编程
键盘显示SET TO CONFIRM?
1=YES 0=NO
输入1，按*
键盘显示ENTER ZONE NO.
000=QUIT 001
输入01（以001防区为例），按*
键盘显示001 ZT P RC IN：L
09 1———
001定为设定周边防区
按*键盘显示：001 PARTITION
1
001所属第一子系统（划分多个子系统时，输入该防区的子系统号）
按*键盘显示：001 REPORT CODE
1st00 2nd 00 00
此项设定001防区通讯码，1st输入11向第一报警中心发送报警信息
2nd输入11向第二报警中心发送报警信息
按防区接入类型区分共有6种：
电路板上接线（Hardwire）001—009防区可以使用，编号01；
受监控无线（RF Xmitter）编号03；
不受监控无线（Unsupevsd）编号04；
无线按钮类型（Button RF）编号05；
序号式总线（Serial Poll）使用4193SN和4293SN，编号06；
VISTAR—120简易编程操作手册
防区编程
一、设置6139编程键盘地址为01
开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按*
键盘绿灯亮，显示***DISARMED***
READYTO ARM
键盘地址为00时，完成编程后可能会出现键盘不能操作，6148键盘不能编程
二、设置每个防区
