矿粉试验
矿粉密度试验
矿粉密度试验1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。
仪具与材料2，如图或300mL (1)李氏比重瓶：容量为250mL T0352-1所示。
0.01g。
(2)天平：感量不大干℃。
105℃±5 (3)烘箱：能控温在 0.5℃±℃。
(4)恒温水槽：能控温在20 (5)其它：瓷皿、小牛角匙、干燥器、漏斗等。
试验步骤3℃烘箱中烘干至1053.1将代表性矿粉试样置瓷皿中，在连同小牛角匙、，放入干燥器中冷却后，(恒重一般不少于6h)，矿粉质量应不少于0.01g，准确至)漏斗一起准确称量(m1％。
20．3.2向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V)，准1确至0.02mL。
3.3用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。
再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V)，2准确至0.02mL。
整个试验过程中，比重瓶中的水温变化不得超过1℃。
3.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g。
注：对亲水性矿粉应采用煤油作介质测定，方法相同。
4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密位。
3度，精确至小数点后m?mρ= （T0352-1）21fV?V12?γ= (T0352—2)?w3／㎝(g——矿粉的密度)式中：ρ；f——矿粉对水的f f'相对密度，无量纲；γf——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥m1质量(g)；——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥m2质量(g)；——加矿粉以前比重瓶的初读数(mL)；V1——加矿粉以后比重瓶的终读数(mL)；V2——试验温度时水的密度，按附录B表B-1取用。
矿粉试验

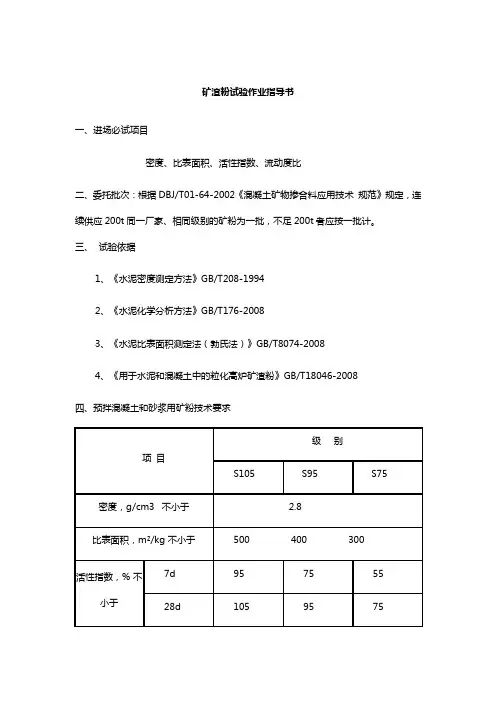

矿渣粉试验作业指导书一、进场必试项目密度、比表面积、活性指数、流动度比二、委托批次：根据DBJ/T01-64-2002《混凝土矿物掺合料应用技术规范》规定，连续供应200t同一厂家、相同级别的矿粉为一批，不足200t者应按一批计。
三、试验依据1、《水泥密度测定方法》GB/T208-19942、《水泥化学分析方法》GB/T176-20083、《水泥比表面积测定法（勃氏法）》GB/T8074-20084、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046-2008四、预拌混凝土和砂浆用矿粉技术要求五、检测前的检查1．开始进行检测前应首先检查试验室温湿度是否符合规范要求，若不符合应开启设备使之符合要求后方可开始检测。
2．检查仪器设备的电路连接是否正确，是否出现线路破损、漏电现象。
3．接通电源，空载运转各仪器设备，确定其是否运转正常。
4．检查检测用水是否清澈、可透明，是否符合检测要求。
5. 试体成型试验室的温度应保持在20℃±2℃，相对湿度应不低于50%。
试体带模养护的养护箱或雾室温度保持在20℃±1℃，相对湿度应不低于90%。
试体养护池水温度应在20℃士1℃范围内。
试验室空气温度和相对湿度及养护池水温在工作期间每天至少记录一次。
养护箱或雾室的温度与相对湿度至少每4 h 记录一次，在自动控制的情况下记录次数可以酌减至一天记录二次。
在温度给定范围内，控制所设定的温度应为此范围中值。
六、取样与留样1、取样：散装矿渣粉取样时，应从连续进厂的任意三个罐体中各取试样一份，每份不少于12.0kg，混合搅拌均匀后，用四分法缩取出比试验所需量大一倍的试样。
2、留样：1.样品取得后应贮存在密闭的容器中，封条样要加封条。
容器应洁净、干燥、防潮、密闭、不易破损并且不影响水泥性能。
2存放封存样的容器应至少在一处加盖清晰、不易擦掉的标有编号、取样时间、取样地点和取样人的密封印，如只有一处标志应在容器外壁上。
矿粉含水率试验规程

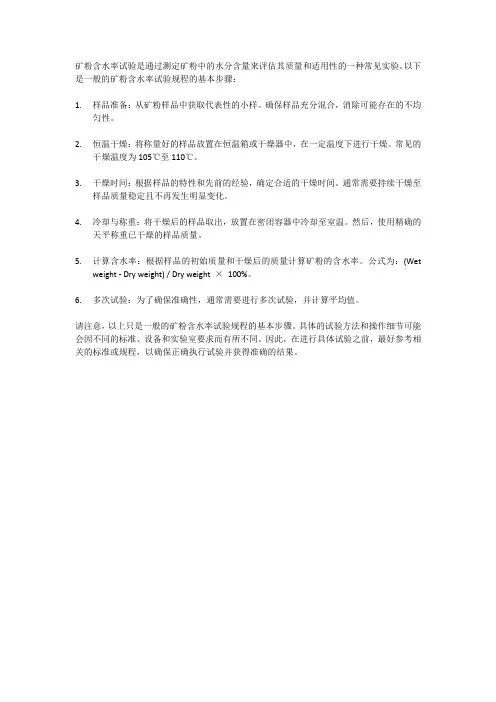

矿粉含水率试验是通过测定矿粉中的水分含量来评估其质量和适用性的一种常见实验。
以下是一般的矿粉含水率试验规程的基本步骤：
1.样品准备：从矿粉样品中获取代表性的小样。
确保样品充分混合，消除可能存在的不均
匀性。
2.恒温干燥：将称量好的样品放置在恒温箱或干燥器中，在一定温度下进行干燥。
常见的
干燥温度为105℃至110℃。
3.干燥时间：根据样品的特性和先前的经验，确定合适的干燥时间。
通常需要持续干燥至
样品质量稳定且不再发生明显变化。
4.冷却与称重：将干燥后的样品取出，放置在密闭容器中冷却至室温。
然后，使用精确的
天平称重已干燥的样品质量。
5.计算含水率：根据样品的初始质量和干燥后的质量计算矿粉的含水率。
公式为：(Wet
weight - Dry weight) / Dry weight ×100%。
6.多次试验：为了确保准确性，通常需要进行多次试验，并计算平均值。
请注意，以上只是一般的矿粉含水率试验规程的基本步骤。
具体的试验方法和操作细节可能会因不同的标准、设备和实验室要求而有所不同。
因此，在进行具体试验之前，最好参考相关的标准或规程，以确保正确执行试验并获得准确的结果。
矿粉试验报告
矿粉试验报告书矿粉烧失量检测1、试验目的：测定矿粉中的未燃碳是有害成分（烧失量越大，含碳量越高，混凝土的需水量就越大，从而导致水胶比提高，严重影响了矿粉效用的充分发挥，同时矿粉烧失量过高会严重影响对混凝土中含气量的控制）。
2、取样标准及数量：矿粉样品进行取样(每批散装水泥不大于120T同厂家、同品种、同批号、同出场日期的水泥)为一批，（任何新选货源或同厂家、同批号、同品种、同生产日期的水泥出厂日期达到6个月进行全检）。
自检取样数量为：采用四分法缩分至约100g。
3、试验仪器：1）、箱式电磁炉，最高温度：1200℃。
2）、瓷坩埚：带盖，容量15-30mL。
3）、精密天平，不低于四级，精确度至0.0001。
4）、干燥器。
4、试验注意事项：试样在950-1000℃的箱式电磁炉中，驱除水分和二氧化碳，同时将存在的一氧化元素碳化。
由硫化物的氧化引起的烧失量误差必须进行校正，而其他元素存在引起的误差一般忽略不计。
5、实验步骤：称取一个试验，精确至0.0001g，置于已灼热恒量的瓷坩埚中，将盖斜至于坩埚上，放在电磁炉内从低温开始逐渐升高温度，在950-1000℃下灼烧15-20min，取出坩埚置于干燥器中冷却至室温，称量。
反复灼烧，直至恒量。
6、试验结果：矿粉密度检测1、试验目的：用于检验矿粉的质量，供沥青混合料配合比设计计算使用，同时适用于测定供拌制沥青混合料用的其它填料，如水泥、石灰、粉煤灰的相对密度。
2、实验仪器：李氏比重瓶、锥形瓶、量筒，烧杯，滴管、漏斗、恒温水箱、天平、滤纸。
3、试验注意事项：水要没过李氏比重瓶的上刻度线，量筒想烧杯中倒无水煤油后倒置15S，反复摇动（亦可用超声波震动），至没有气泡排出。
4、试验步骤：(1).将无水煤油注入锥形瓶中205ml，注入李氏瓶中至0到1mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使李氏锥形瓶上刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。
矿粉密度试验
1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。
2仪具与材料(1)李氏比重瓶：容量为250mL或300mL，如图T0352-1所示。
(2)天平：感量不大干0.01g。
(3)烘箱：能控温在105℃±5℃。
(4)恒温水槽：能控温在20℃±0.5℃。
(5)其它：瓷皿、小牛角匙、干燥器、漏斗等。
3试验步骤3.1将代表性矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重(一般不少于6h)，放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量(m1)，准确至0.01g，矿粉质量应不少于20％。
3.2向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V1)，准确至0.02mL。
3.3用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。
再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V2)，准确至0.02mL。
整个试验过程中，比重瓶中的水温变化不得超过1℃。
3.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g。
注：对亲水性矿粉应采用煤油作介质测定，方法相同。
4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密度，精确至小数点后3位。
ρf= (M1-M2)/(V2-V1) （T0352-1）γf= Pf/Pw (T0352—2)式中：ρf——矿粉的密度(g／㎝3)；γf——矿粉对水的相对密度，无量纲；m1——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量(g)；m2——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量(g)；V1——加矿粉以前比重瓶的初读数(mL)；V2——加矿粉以后比重瓶的终读数(mL)；Pw——试验温度时水的密度，按附录B表B-1取用。
矿粉筛分试验(水洗法)

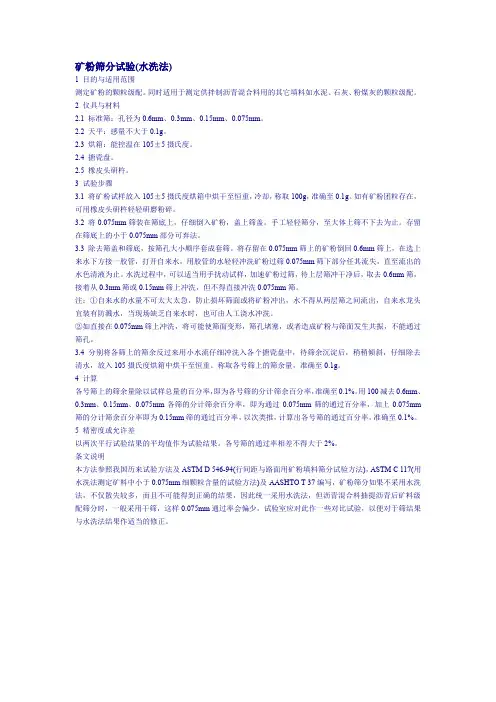

矿粉筛分试验(水洗法)1 目的与适用范围测定矿粉的颗粒级配。
同时适用于测定供拌制沥青混合料用的其它填料如水泥、石灰、粉煤灰的颗粒级配。
2 仪具与材料2.1 标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。
2.2 天平：感量不大于0.1g。
2.3 烘箱：能控温在105±5摄氏度。
2.4 搪瓷盘。
2.5 橡皮头研杵。
3 试验步骤3.1 将矿粉试样放入105±5摄氏度烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。
如有矿粉团粒存在，可用橡皮头研杵轻轻研磨粉碎。
3.2 将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。
手工轻轻筛分，至大体上筛不下去为止。
存留在筛底上的小于0.075mm部分可弃法。
3.3 除去筛盖和筛底，按筛孔大小顺序套成套筛。
将存留在0.075mm筛上的矿粉倒回0.6mm筛上，在选上来水下方接一胶管，打开自来水，用胶管的水轻轻冲洗矿粉过筛0.075mm筛下部分任其流失，直至流出的水色清液为止。
水洗过程中，可以适当用手扰动试样，加速矿粉过筛，待上层筛冲干净后，取去0.6mm筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。
注：①自来水的水量不可太大太急，防止损坏筛面或将矿粉冲出，水不得从两层筛之间流出，自来水龙头宜装有防溅水，当现场缺乏自来水时，也可由人工浇水冲洗。
②如直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。
3.4 分别将各筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后，稍稍倾斜，仔细除去清水，放入105摄氏度烘箱中烘干至恒重。
称取各号筛上的筛余量，准确至0.1g。
4 计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，准确至0.1%。
用100减去0.6mm、0.3mm、0.15mm、0.075mm各筛的分计筛余百分率，即为通过0.075mm筛的通过百分率，加上0.075mm 筛的分计筛余百分率即为0.15mm筛的通过百分率，以次类推，计算出各号筛的通过百分率，准确至0.1%。
矿粉亲水系数试验(公司培训班)
5/28
亲水系数试验
4．数据处理 （1）亲水系数按右式计 算。 （2）平行测定两次，以 两次测定值的平均值作 为试验结果。
VB VH
式中：η——亲水系数，无量纲； VB——水中沉淀物体积(mL)； VH一煤油中沉淀物体积(mL)。
5、矿粉的亲水系数即矿粉试样在水(极性介质)中膨胀 的体积与同一试样在煤油(非极性介质)中膨胀的体积 之比。亲水系数大于1的矿粉，表示矿粉对水的亲和 力大于对沥青的亲和力，亲水系数小于1的矿粉，则 表示对沥青有大于水的亲和力。
4/28
亲水系数试验
3．试验步骤 （1）称取烘干至恒重的矿粉5g(准确至0.01g)，将其 放在研钵中，加入15mL~30mL。蒸馏水，用橡皮研杵 仔细磨5min，然后用洗瓶把研钵中的悬浮液洗入量筒 中，使量筒中的液面恰为50mL。然后用玻璃棒搅和悬 浮液。 （2）同上法将另一份同样重量的矿粉，用煤油仔细 研磨后将悬浮液冲洗移入另一量筒中，液面亦为50mL。 （3）将上两量筒静置，使量筒内液体中的颗粒沉淀。 （4）每天两次记录沉淀物的体积，直至体积不变为 止。
6/28
矿粉亲水系数试验（T0353-2000）
1/28
矿粉
一、概念： 1. 矿粉:由石灰岩等碱性石料经磨细加工得 到的，在沥青混合料中起填料作用的以 碳酸钙为主要成分的矿物质粉末。 二、检测依据： 《公路工程集料试验规程》JTG E42-2005；数试验
1、目的与适用范围 矿粉的亲水系数即矿粉试样在水(极性介质)中膨胀的 体积与同一试样在煤油(非极性介质)中膨胀的体积之比， 用于评价矿粉与沥青结合料的粘附性能。本方法也适用 于测定供拌制沥青混合料用的其它填料如水泥、石灰、 粉煤灰的亲水系数。 2、仪具与材料 (1)量筒：50mL两个，刻度至0.5mL。 (2)研钵及有橡皮头的研杵。 (3)天平，感量不大于0.01g。 (4)煤油：在温度270℃分馏得到的煤油，并经杂粘土 过滤而得到者(过滤用杂粘土应先经加热至250℃3h， 冷却后使用)。 (5)烘箱。
矿粉试验作业指导书(公路集料)
矿粉筛分试验（水洗法）1 目的与适应范围测定矿粉的颗粒级配。
同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。
2 仪具与材料2.1标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。
2.2天平：感量不大于0.1g。
2.3烘箱：能控温在105℃=±5℃。
2.4搪瓷盘2.5橡皮头研杵3 试验步骤3.1将矿粉试样放入105℃=±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。
如有矿粉团颗粒存在，可用橡皮头研杵轻轻研磨粉碎。
3.2将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。
手工轻轻筛分，至大体上筛不下去为止。
存留在筛底上的小于0.075mm部分可弃去。
3.3除去筛盖和筛底，按筛孔大小顺序套成套筛。
将存留在0.075mm 筛上的矿粉倒回0.6mm筛上，在自来水龙头下方接一胶管，打开自来水，用胶管的水轻轻冲洗矿粉过筛，0.075mm筛下部分任其流失，直至流出的水色清澈为止。
水洗过程中，可以适当的用手扰动试样，加速矿粉过筛，待上层筛冲洗干净后，取回0.6mm筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。
注：①自来水的水量不可太急太大，防止损坏筛面或将矿粉冲出，水不得从两层筛间流出，自来水龙头宜装有防溅水龙头。
当现场缺乏自来水时，也可以由人工浇水冲洗。
②直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。
3.4分别将个筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后后，稍稍倾斜，仔细除去清水，放入105℃烘箱中烘干至恒重。
称取各号筛上的筛余量，准确至0.1g。
4 计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，即为各号筛的分计筛余百分率，准确至0.1%。
用100减去0.6mm、0.3mm、0.15mm、0.075mm个筛的分计筛余百分率，即为通过0.075mm筛的通过百分率，加上0.075mm筛的分计筛余百分率即为0.15mm筛的通过百分率，以此类推，计算各号筛的通过百分率，准确至0.1%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿粉试验
矿粉筛分试验（水洗法）
1 目的与适应范围
测定矿粉的颗粒级配。
同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。
2 仪具与材料
2.1标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。
2.2天平：感量不大于0.1g。
2.3烘箱：能控温在105℃=±5℃。
2.4搪瓷盘
2.5橡皮头研杵
3 实验步骤
3.1将矿粉试样放入105℃=±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。
如有矿粉团颗粒存在，可用橡皮头研杵轻轻研磨粉碎。
3.2将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。
手工轻轻筛分，至大体上筛不下去为止。
存留在筛底上的小于0.075mm部分可弃去。
3.3除去筛盖和筛底，按筛孔大小顺序套成套筛。
将存留在0.075mm筛上的矿粉倒回0.6mm 筛上，在自来水龙头下方接一胶管，打开自来水，用胶管得水轻轻冲洗矿粉过筛，0.075mm 筛下部分任其流失，直至流出的水色清澈为止。
水洗过程中，可以适当的用手扰动试样，加速矿粉过筛，待上层筛冲洗干净后，取回0.6mm筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。
注：①自来水的水量不可太急太大，防止损坏筛面或将矿粉冲出，水不得从两层筛间流出，自来水龙头宜装有防溅水龙头。
当现场缺乏自来水时，也可以由人工浇水冲洗。
②直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。
3.4分别将个筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后后，稍稍倾斜，仔细除去清水，放入105℃烘箱中烘干至恒重。
称取各号筛上的筛余量，准确至0.1g。
4计算
各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，即为各号筛的分计筛余百分率，准确至0.1%。
用100减去0.6mm、0.3mm、0.15mm、0.075mm个筛的分计筛余百分率，即为通过0.075mm筛的通过百分率，加上0.075mm筛的分计筛余百分率即为0.15mm筛的通过百分率，以此类推，计算各号筛的通过百分率，准确至0.1%。
5精密度或允许差
以两次平行试验结果的平均值作为实验结果。
各号筛的通过率相差不得大于2%。
矿粉密度试验
1 目的与适用范围
用于检验矿粉的质量供沥青混合料配合比设计计算使用，同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的相对密度。
2 仪具与材料
2.1 李氏比重瓶：容量为250mL或300mL。
2.2 天平：感量不大于0.01g。
2.3 烘箱：能控温在105℃±5℃。
2.4 恒温水槽：能控温在20℃±0.5℃。
2.5 其他：瓷皿、小牛角匙、干燥器、漏斗等。
3 试验步骤
3.1 将代表性矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重（一般不小于6h ），放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量（1m ），准确至0.01g ，矿粉数量应不小于200g 。
3.2 向比重瓶中注入蒸馏水，至刻度0mL ～1mL 之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶的水温不再变化为止（一般不小于2h ），读取比重瓶中水面的刻度（1V ）至0.02mL 。
3.3 用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。
再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数（2V ），至0.02mL 。
整个试验过程中，比重瓶中的水温变化不得超过1℃。
3.4 准确称取牛角匙、瓷皿、漏斗、及剩余矿粉的质量（2m ），至0.01g 。
注：对亲水性矿粉应采用没有作介质测定，方法相同。
4 计算
按式（1）及式（2）计算矿粉的密度和相对密度，至小数点后3位。
1
221V V m m p f --= （１） w
f f 'ρργ= （２） 式中：f ρ――矿粉的密度，3
/cm g ；
f γ――矿粉对水的相对密度，无量纲。
1m ――牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量，g ；
2m ――牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量，g ；
1V ――比重瓶加矿粉以前的初读数，ｍＬ；
2V ――比重瓶加矿粉以后的终读数，ｍＬ; ωρ'――试验温度时水的密度，按Ｔ ０３０４表２取用。
5 精密度或允许差
同一试样应平行试验两次，取平均值作为试验结果。
两次试验结果的差值不得大于0.01。
矿粉亲水系数试验
1 目的与适用范围
矿粉的亲水系数即矿粉试样在水（极性介质）中膨胀的体积与同一试样在煤油（非极性介质）中膨胀的体积之比。
用于评价矿粉与沥青结合料的粘附性能。
本方法也适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的亲水系数使用。
2 仪具与材料
2.1 量筒：50mL2个，刻度至0.5mL 。
2.2 研钵及有橡皮头的研杵。
2.3 天平，感量不大于0.01g 。
2.4 煤油：在温度270℃分馏得的煤油，并经杂粘土过滤而得到这（过滤用杂粘土应先经加热至250℃3h ，使其冷却后使用）。
2.5 烘箱。
3 试验步骤
3.1 称取烘干至恒重的矿粉5g （准确至0.01g ），将其放在研钵中，加入15mL ～30mL 的蒸馏水，用橡皮研杵仔细磨5min ，然后用洗瓶把研钵中的悬浮液洗入量筒中，使量筒中的液面恰为50mL 。
然后用玻璃棒搅合悬浮液。
3.2 同上法将另一份同样质量的矿粉，用煤油仔细研磨后将悬浮液冲洗移入另一量筒中，液面亦为50mL 。
3.3 将上两量筒静置，使量筒内液体中的颗粒沉淀。
3.4 每天两次记录沉淀物的体积，直至体积不变为止。
4 计算
4.1 亲水系数按式（1）计算。
H
B V V =
η (1) 式中：η――亲水系数，无量纲； B V ――水中沉淀物体积，ｍＬ。
H V ――煤油中沉淀物体积，ｍＬ。
4.2 平行测定两次，以两次测定值的平均值作为试验结果。
