人教版八年级物理第五章《透镜》作图练习
F F F F F F F F F F F F F F F F F F F F
《透镜》作图专题训练
1. 画出下列图中凸透镜的折射光线的方向。
2. 画出下列图中凹透镜的折射光线的方向。
3. 完成下列透镜的光路。
4. 在下列各图中的适当位置画出一个合适的透镜。
5. 画出下列图中凸透镜的入射光线或折射光线的方向。
F F
L1
L 2
F F
F F
F F
F1 F1F2
F2
6. 画出下列图中凹透镜的折射光线或入射光线的方向。
7. 在下列方框中分别画一个合适的透镜，并确定其位置。
8. 在下列方框中分别画一个合适的透镜，并确定其位置。
9.（1）如图所示，L1为入射光线，L2为出射光线。
请在图中添加一个合理的光学器件。
（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。
（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。
请完成光路图。
八年级物理《透镜作图》练习题
八年级物理《透镜作图》练习题
1.透镜有两类：一类是____的叫凸透镜，一类是______的叫凹透镜.
2.如图所示的透镜中，属于凸透镜的有_____，属于凹透镜的有______
6.下列关于凸透镜或凹透镜的光路图中不正确的是(()
7.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳光的____作用，可能会导致森林火灾。
8.用铁丝绕成一个内径约5mm 的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_____的像；如果轻轻摇动布满，水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是______的像，此时，水膜相当于一个_____镜。
3. 凸透镜对光有 作用， 所以又叫做 透镜； 凹透镜对光有 作用， 所以又叫做 透镜.
4.下列所示的透镜对光线起什么作用。
5.我国古代对凸透镜聚焦作用早有认识。
据晋代张华的《博物志》记载：“削冰令圆，举以向日， 以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用.。
精品练习(附答案)《透镜》(新)人教版八年级上册物理(2)
2021-2022学年人教版物理八年级培优基础练第5章第1节透镜一、单选题1．下列有关透镜的说法中，正确的是（）A．光经过透镜发生偏折是一种折射现象B．凸透镜对光线起发散作用，凹透镜对光线起会聚作用C．凸透镜有焦点，凹透镜没有焦点D．薄透镜就是凹透镜2．图中只画出了光线通过透镜前后的光路（图中未画出透镜）情形，请你根据光路的方向判断其中属于凸透镜是（）A．a、c B．b、dC．c D．a、b、c3．下面四个光通过透镜的光路图中正确的是（）A．B．C．D．4．一束跟主光轴平行的光通过透镜的光路如图所示，下列说法中正确的是（）A．O点为该凸透镜的焦点B．任意一束平行光经过凸透镜后都可以会聚于F点C．若把图中凸透镜的上半部分用手遮住，该凸透镜对光将仍然具有会聚作用D．若在F点放一个发光的小灯泡，则该凸透镜对小灯泡发出的光将不具有会聚作用5．将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（）A．凸透镜B．凹透镜C．凸面镜D．凹面镜6．如图的光路图中，正确的是A．B．C．D．7．如图所示,向透明塑料袋内吹气后,将袋口扎紧,再在袋口下挂一重物,将它放入盛水的玻璃容器中,就成了一个“空气透镜”。
当平行光束射到这个“空气透镜”上时,射出的激光束将成为（）A.会聚光束B发散光束 C.平行光束 D.不能确定8．子涵同学让凸透镜正对着太阳光，用白纸在透镜的另一侧观察太阳光通过凸透镜后的现象，移动白纸使光斑最小、最亮，此时光斑离凸透镜10 cm，据此我们可以确定此透镜的焦距为（）A.5 cm B．10 cm C．15 cm D．20 cm9．要使光线经过某一个光学元件后发生图示的偏折，可供选用的元件有：①平面镜；②凸光学元件有（）透镜；③凹透镜。
能达成该目标的所有．．A．①②B．②③C．①③D．①②③10．炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（）A．相当于一个凸透镜，会聚光线B．相当于一个凸透镜，发散光线C．相当于一个凹透镜，会聚光线D．相当于一个凹透镜，发散光线二、填空题11．凸透镜能使平行于主光轴的光线会聚于一点，这一点叫做凸透镜的________，这一点到凸透镜光心的距离叫做________，要利用凸透镜使小灯泡发出的光变成平行光线，应该把小灯泡放在凸透镜的________上．12．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上空气泡下方处较(填“亮”或“暗”)，这是因为太阳光射向空气泡和水如同射向透镜一样，出射光线会(填“发散”或“会聚”)．13．炎炎夏日，停在露天停车场的汽车内有一瓶矿泉水，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为装有水的矿泉水瓶相当于一个______透镜，会使光线______。

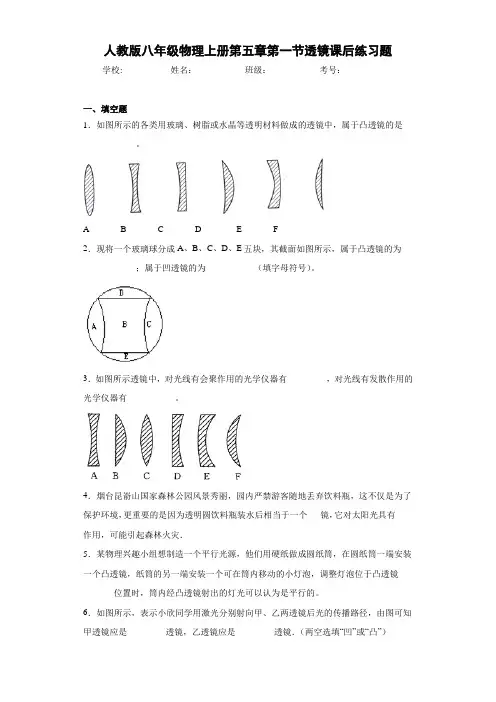

人教版八年级物理上册第五章第一节透镜课后练习题
7．某次实验时，在暗室中需要用平行光照亮一个物体．可身边只有一个不知道焦距的凸透镜和一个可以发光的小灯泡，应该怎么办？
8．有一次老师带着同学们去森林里考察，看到一个透明的塑料瓶子被丢弃在草丛里，老师让小军把它捡起来装到垃圾袋里带出去。老师对大家说这个做法不但是为了保护环境，更主要的是如果雨水灌进瓶子里，可能成为森林火灾的元凶。请你解释这个瓶子可能引起火灾的原因。
14．
【详解】
根据透镜对光线的作用可知：凸透镜对光线有会聚作用，凹透镜对光线有发散作用，A图平行光线经折射后发散应该是凹透镜，B图平行光线经折射后会聚应为凸透镜，C图会聚光线折射后平行对光线起到发散作用应为凹透镜，D图对光线起到会聚作用应为凸透镜．
15．
【详解】
由图可知，入射光线平行于主光轴，则其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示．
12．如图所示，当用眼睛去观察镜子时，光束似乎是从M处发散开来的，则透镜的焦距是（ ）
A．0.1mB．0.2mC．0.3mD．0.5m
13．《森林保护法》中规定，禁止在森林里丢弃空罐头和空瓶子，这主要是为了防止
A．污染环境B．行人受伤C．引起山火D．动物死亡
四、作图题
14．如图所示的方框中各有一个透镜，图中画出了光线通过透镜前后的传播方向，请在方框中填入适当的透镜．
（_______）
15．画出光线ab和Oc通过透镜前后的完整光路．
16．如图所示，请画出入射或折射光线，使光路完整．
参考答案
1．A、D、F
【解析】判断凸透镜的关键在于比较中间与边缘的薄厚，与侧面无关．凸透镜是中间厚、边缘薄的透镜故答案为A、D、F
2．ACDEB
【解析】解答：根据凸透镜的特点：中间厚，边缘薄，如图所示，ACDE是属于凸透镜的，并且凸透镜对光线有会聚作用；根据凹透镜的特点：中间薄、边缘厚，如图所示，B是凹透镜的，并且凹透镜对光线有发散作用。
人教版八年级物理上册第五章《透镜及其应用》专项练习(照相机原理)
八年级物理上册第五章《透镜及其应用》专项练习照相机原理1、（2017•岳阳县校级模拟）测绘人员绘制地图时常需要从飞机上拍摄地面上的照片．若使用的相机镜头焦距为50mm，则底片到镜头的距离应该（）A.在100mm以外B.在50mm以内C.恰为50mmD.略大于50mm2、（2017春•霍林郭勒市校级月考）用镜头焦距为25mm的照相机拍摄人像时，人与照相机镜头的距离应该（）A.超过50mmB.正好50mmC.在25mm与50mm之间D.小于25mm3、（2016•南安市校级一模）2014年10月25日，361°杯第二届晋江自行车公开赛正式开始，泉州电视台、晋江电视台频道对此赛事进行了现场直播，已知摄像机镜头相当于一个凸透镜，拍摄时物距大于2倍焦距，关于拍摄成像的性质，下列说法正确的是（）A.放大、正立的实像B.放大、倒立的实像C.缩小、正立的实像D.缩小、倒立的实像4、（2016春•黄冈月考）如图所示是照相机的成像示意图，以下说法中不正确的是（）A.照相机的镜头是凸透镜B.所成的像与人眼成像原理类似C.所成的像是倒立、缩小的实像D.所成的像是正立、缩小的实像5、（2016秋•常德期末）现在生活水平不断提高，小汽车已经进入千家万户，为了增强驾驶员的安全意识，很多路口都安装了高清摄像头，此摄像头的镜头相当于下列哪个光学元件（）A.凸透镜B.凹透镜C.平面镜D.凹面镜6、（2017•湘潭）如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜．下列说法正确的是（）A.物体上的二维码是光源B.凸透镜可以成正立的实像C.摄像头发光照亮了二维码D.平行光通过摄像头会发生折射7、（2017•房山区二模）如图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像．以下有关像的判断及成像规律的应用，说法正确的是（）A.虚像、照相机B.实像、照相机C.虚像、平面镜D.实像、平面镜8、（2012秋•宣州区校级月考）照相机的镜头相当于一个______透镜，胶片相当于______，照相时人物太小应该把镜头______（填“前伸”“后缩”）9、（2010秋•西丰县校级期中）某摄影师给一位同学照完全身相后，又要拍半身相，要把照相机______（选填“远离”或“靠近”）该同学，同时将镜头______（选填“前伸”或“后缩”）来______（选填“增大”或“减小”）暗箱长度，这也是调节______（选填“物”或“像”）距的过程．10、（2017•枣阳市校级模拟）用照相机拍摄集体人像照片，人的位置站好后，发现有些人没有进入画面，那么应采取的措施是（）A.照相机离人近一些，将镜头与胶片的距离调小一些B.照相机离人近一些，将镜头与胶片的距离调大一些C.照相机离人远一些，将镜头与胶片的距离调大一些D.照相机离人远一些，将镜头与胶片的距离调小一些11、（2017•城中区一模）2015年流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆自拍时可以（）A.增大物距，增大取景范围，拍出的像变大B.增大物距，增大取景范围，拍出的像变小C.减小物距，减小取景范围，拍出的像变小D.减小物距，增大取景范围，拍出的像变大12、（2016•麻城市模拟）如图，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图像与系统数据库中预先录入的人脸照片模板进行比对．下面对该装置说法错误的是（）A.该摄像镜头相当于凸透镜B.这种镜头对光线具有会聚作用C.该摄像镜头相当于凹透镜D.若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm13、（2016•阜阳校级三模）我国已步入世界汽车大国行列，观察发现，许多汽车上都安装有倒车雷达．如图所示是一种“防撞可视全国雷达”，有关这种倒车雷达，下列说法正确的是（）A.安装在车尾的摄像头其主要光学元件是凹透镜B.障碍物通过摄像头所成的是正立、缩小的实像C.如果显示屏中障碍物的像变小，则障碍物离车尾的距离也变小D.倒车雷达是利用回声定位的原理确定障碍物的位置的14、（2016•句容市一模）十二届全国人大四次会议在北京召开，为了保证会议的顺利召开，会议入口处就安装了人脸识别系统，当人们进入场馆门口0.2﹣1.0m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对（如图所示）由此判断，人脸识别系统的摄像机的镜头（）A.相当于凸透镜，焦距可能为0.5mB.相当于凸透镜，焦距可能为0.1mC.相当于凹透镜，焦距可能为0.5mD.相当于凹透镜，焦距可能为0.1m15、（2013•株洲）如图所示是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A′会沿（）移动．A.A′OB.A′FC.水平向右D.水平向左16、（2016•长春模拟）在公园，小明看到盛开的桃花非常美丽，拿出随身携带的照相机对其拍照，发现取景框中的像太小，这时他应该（）A.远离桃花，同时使镜头前伸B.远离桃花，同时使镜头后缩C.靠近桃花，同时使镜头前伸D.靠近桃花，同时使镜头后缩17、（2016•芜湖三模）图（a）和（b）是某同学用焦距不变的照相机拍摄的两张天安门城楼的照片．下列说法中正确的是（）A.拍摄（a）时，相机与城楼的距离比拍（b）时大，胶片与镜头的距离比拍（b）时大B.拍摄（a）时，相机与城楼的距离比拍（b）时大，胶片与镜头的距离比拍（b）时小C.拍摄（a）时，相机与城楼的距离比拍（b）时小，胶片与镜头的距离比拍（b）时小D.拍摄（a）时，相机与城楼的距离比拍（b）时小，胶片与鏡头的跑离比拍（b）时大18、（2016•皇姑区一模）下列应用事例中，与其它所成像的性质不相同的是（）A.监控器摄像B.照相机照相C.无人机航拍D.平面镜成像19、（2016•厦门校级模拟）周末，小云一家去鼓浪屿游玩，小云在视频摄像时先后两次记录了郑成功雕像，如图所示（甲为第一次拍摄照片，乙为第二次拍摄照片）．下列有关说法中正确的是（）A.两次都是利用凸透镜成正立缩小实像B.第一次是利用凸透镜成正立缩小实像C.小云在逐渐靠近雕像D.第一次拍摄时雕像与镜头距离更小20、（2010•金平区模拟）假期到了，公园里游人如织，其中三位游客在同一地点，分别用不同型号的A、B、C相机，对着同一个亭子各拍的照片如图甲、乙、丙所示．拍照时景物到照相机的距离______（填：“大于”、“小于”或“等于”）照相机二倍焦距；图中照相机的暗箱长度相当于______（填：“焦距”、“像距”或“物距”）；照片______是用A 拍摄的．21、（2016•通辽模拟）某人照相，拍了一张后，他向照相机移近了几步，再拍一张，如果照相机的位置不变，拍照的人应该（）A.把镜头向外拉一些，人像变大B.把镜头向里缩一些，人像变大C.把镜头向外拉一些，人像变小D.把镜头向里缩一些，人像变小22、（2016•深圳模拟）用照相机对如图的小猫咪拍照，则图中，能正确表示底片上所成像的是（）A. B. C. D.23、（2016•灵璧县一模）如图所示，为凸透镜成像的另一拓展规律在照相问题中的运用．即用可变焦距的光学照相机把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄物和照相机镜头之间的距离基本不变，但仍可以使底片上所成的像变大．关于这个过程，下列说法中正确的是（）A.焦距变大，像距也变大B.焦距变小，像距也变小C.焦距变大，像距变小D.焦距变小，像距变大24、（2016•枣庄校级自主招生）在儿童乐园，摄影师给卡通人照相，在对焦时，发现毛玻璃上卡通人像的位置如图甲所示．为了使毛玻璃上卡通人像的位置如图乙所示，摄影师应当将镜头适当地（）A.向下并且向左移B.向下并且向右移C.向上并且向左移D.向上并且向右移25、（2017春•武汉月考）如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现象展开了讨论：甲：这架照相机的镜头是凹透镜；乙：将照相机升高，可以看到两位照相人的全身像；丙：若要照全身像，应增大相机和两位照相人之间的距离；丁：若要人像更亮，需要在两位照相的人身后进行“补光”．这些说法正确的是（）A.甲与乙B.甲与丙C.丙与丁D.只有丙26、简易“傻瓜”照相机镜头的焦距不能改变，暗箱长度也不能改变．拍照时只要把景物全部纳入取景器内，无论物距如何变化，都能拍出比较清晰的照片，这种“傻瓜”照相机的镜头应选用（）A.焦距较大的凸透镜B.焦距较小的凸透镜C.焦距较大的凹透镜D.焦距较小的凹透镜27、（2017•江油市模拟）小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机）给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照．关于这个过程对相机的调节，下列说法中正确的是（）A.焦距变大，像距也变大B.焦距变小，像距变大C.焦距变大，像距变小D.焦距变小，像距也变小28、（2016秋•余干县期末）如图所示．纸筒A的一端蒙上一层半透明纸，纸筒B的一端嵌了一个凸透镜．两纸筒套在一起组成一个照相机模型．为了在A端得到清晰的像，这时（）A.眼睛应对着B端向筒内观察．看看像是否清晰B.眼睛应对着A端向筒内观察，看看像是否清晰C.应把A端朝着明亮的室外，B端朝着较暗的室内D.应把B端朝着明亮的室外，A端朝着较暗的室内29、（2016秋•宝塔区校级期末）某照相机镜头焦距为5cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）A.像变大，像距变大B.像变大，像距变小C.像先变小后变大，像距变大D.像先变小后变大，像距变小30、如图是投影仪成像示意图，其中凸透镜的作用是成______（选填“正立”或“倒立”）、______（选填“缩小”或“放大”或“等大”）的______（选填“实”或“虚”）像．参考答案1、解：照相机的底片是像的位置，底片应该在镜头的一倍焦距和二倍焦距之间，并且物距很大，像距很小，底片放在略大于50mm的位置上．故选D．2、解：用镜头焦距为25mm的照相机拍摄人像时，根据照相机的工作原理可知，应满足u ＞2f=50mm，即人与照相机镜头的距离应该大于50mm．故选A．3、解：已知摄像机镜头相当于一个凸透镜，拍摄时物距大于2倍焦距．凸透镜成像时，当u＞2f，成倒立、缩小的实像．故选D．4、解：ACD、凸透镜的成像规律是：u＞2f，成倒立缩小的实像；u=2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u=f，不成像；u＜f，成正立放大的虚像；照相机所成的像是倒立缩小的实像，所以用的是凸透镜；故AC正确，D不正确；B、人眼成像时，物距大于像距，所成的像是倒立、缩小的实像，与照相机的成像原理相同；故B正确．故选D．5、解：摄像机的镜头相当于一个凸透镜，当物体位于其二倍焦距以外时，物体通过凸透镜成倒立、缩小的实像，其成像情况与照相机相似．故选A．6、解：A、二维码本身不发光，不是光源，故A错误；B、摄像头相当于凸透镜，成倒立缩小实像，故B错误；C、摄像头不是光源，不能发光照亮二维码，故C错误；D、扫描仪获取二维码信息，是二维码反射的平行光经过摄像头对光的折射而成像，故D正确．故选D．7、解：根据图示可知，像为倒立、缩小的实像，那么水球相当于凸透镜，照相机（或摄像机等）就是利用这一成像原理．故选B．8、解：照相机的镜头相当于凸透镜，胶片相当于光屏．要使胶片上的人变大，需减小物距，增大像距，故应将镜头向前伸．故答案为：凸；光屏；前伸．9、解：当照完合影后，又给该同学照半身像时，照相机所成的像变大了，像距也要变大，物距变小，故照相机到该同学的距离变小，镜头到底片的距离变大．要把照相机靠近该同学，同时将镜头前伸增大暗箱长度，这也是调节像距的过程．故答案为：靠近；前伸；增大；像．10、解：根据凸透镜成像的规律知，使全体同学都进入镜头，是要把成的像变小点，就要像距变小，将镜头往后缩；同时物距变大，照相机离人远一些．故选D．11、解：根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果．故只有选项B的说法正确．故选B．12、解：摄像机的镜头是一个凸透镜，凸透镜对光线有会聚作用，利用了当U＞2f时，凸透镜成倒立、缩小的实像原理制成．凸透镜的焦距是10cm，当人脸和摄像头的距离大于二倍焦距，也就是大于20cm时，能成倒立、缩小的实像，故选项ABD正确，C错误13、解：（1）摄像头的工作原理相当于凸透镜，凸透镜对光线有会聚作用，在大于2倍焦距之外的物体发出或反射的光经透镜折射后，物体经透镜成倒立、缩小的实像；故AB错误；（2）凸透镜成实像时，物距越大，像距越小，像越小，因此如果显示屏中障碍物的像变小，则障碍物离车尾的距离也变大，故C错误；（3）倒车雷达是利用回声定位的原理确定障碍物的位置的，D正确．故选D．14、解：镜头应是凸透镜，而且所成的像应是缩小、倒立的实像或等大、倒立的实像，人到镜头的距离应大于或等于二倍焦距，即0.2m≥2f，解得f≤0.1m，所以应是B选项正确．故选B．15、解：当AB沿主光轴远离镜头时，物距变大，此时像距应该减小，成的像也减小，由图知，平行于主光轴的光线经过凸透镜后始终通过焦点并会聚到像点，所以像会沿F的方向移动．故选B．16、解：照相机是利用u＞2f，成倒立、缩小的实像，照桃花时，发现取景框中的像太小，要增大像，需要减小物距，增大像距，所以这时他应该靠近桃花，同时使镜头前伸使像距变大．故选C．17、解：据图能看出，b图的像较大，即此时的像距较大，故物距较小；所以在拍摄照片b 时，相机镜头到景物的距离小；胶片与镜头的距离大，a图的像小，故其像距小，物距大，故在拍摄a图时，镜头到物体的距离大，但是照相机到胶片的距离即像距较小．故B正确，ACD错误．故选B．18、解：电子监控器摄像头的镜头相当于一个凸透镜，当物体位于其二倍焦距以外时，物体在凸透镜中成倒立缩小的实像．因此其成像情况与照相机相似．无人机航拍是根据物距大于2倍焦距时，成倒立缩小实像的原理制成的，其成像情况与照相机相似；平面镜成像是根据光的反射原理，成正立等大的虚像。
人教版八年级上册物理5-1透镜 习题(解析版)
5.1 透镜一．选择题（共11小题）1．关于凸透镜和凹透镜，下列说法正确的是（）A．放在太阳光下，出现一个很小、很亮的光点的是凹透镜B．用透镜观察景物，能放大的是凹透镜C．用手摸形状，中间比边缘薄的是凹透镜D．以上说法都对2．小明同学要测凸透镜的焦距，当光屏上的光斑不是最小最亮时，测的焦距为L，则该透镜的实际焦距为（）A．大于LB．小于LC．等于LD．有可能大于L，有可能小于L3．关于凸透镜和凹透镜，下列说法中正确的是（）A．凸透镜对光有会聚作用，焦距越小，对光的折光本领就越强B．凹透镜对光有发散作用，焦距越小，对光的发散作用就越小C．凸透镜和凹透镜都有两个焦点，且都是实焦点D．经过凸透镜和凹透镜光心的光线，其传播方向会发生改变4．如图是口径和材料都相同的两个透镜，关于它们的焦点和折射光的能力，下列说法中正确的是（）A．甲的焦距大，甲对光的折射能力强B．甲的焦距大，乙对光的折射能力强C．乙的焦距大，甲对光的折射能力强D．乙的焦距大，乙对光的折射能力强5．汽车香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最不适合放在前挡风玻璃下的是哪种瓶盖造型（）A．B．C．D．6．一束会聚光束原来会聚于S点，今在会聚点S点之前放置一个薄凸透镜，如图所示，则（）A．光线经透镜折射后变成发散状，反向延长线相交于一点B．光线经透镜折射后会聚于透镜与S点之间C．光线经透镜折射后会聚点距离透镜比S点更远D．光线经透镜折射后有可能变成平行光线7．如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”。
当平行光束射到这个“空气透镜”上时，射出的光束将成为（）A．平行光束B．会聚光束C．发散光束D．不能确定8．如图所示，将凸透镜正对太阳光，其下方的白纸上呈现一个光斑，这时光斑到凸透镜的距离为20cm。
若在凸透镜远离白纸的过程中光斑一直变大，则凸透镜的焦距（）A．一定大于20cmB．一定等于20cmC．一定小于20cmD．可能小于20cm，也可能大于20cm9．如图所示，是一副眼镜放到太阳光下，眼镜到地面的距离在一倍焦距以内，在地面上观察到的情境，由此可以判断镜片是（）A．凸面镜B．凹面镜C．凹透镜D．凸透镜10．光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（）A．甲是凸透镜，乙是凹透镜B．甲是凹透镜，乙是凸透镜C．甲、乙都是凸透镜D．甲、乙都是凹透镜11．要使光线发生如图所示的偏折，则可使用的光学元件是（）A．一定是平面镜B．一定是凸透镜C．一定是凹透镜D．可能是凹透镜12．关于透镜的焦点和焦距，下列说法正确的是（）A．外形对称的凸透镜有两个实焦点，两侧的两个焦距是相等的B．外形对称的凹透镜有两个实焦点，两侧的两个焦距是不相等的C．平行于主光轴的光线经凸透镜后会聚的点，叫做焦点D．光的可逆性只在凸透镜中适用，在凹透镜中不适用二．填空题（共5小题）13．小明在长白山旅游时看到一块警示牌，上面写有请不要把装有水的透明矿泉水瓶遗留在山上，他想装有水的矿泉水瓶，可能会引起森林大火，因为装有水的矿泉水瓶相当于。
八年级上册物理第五章透镜作图题
八年级物理第五章透镜作图题专题一、作图题1.完成图中的光路图。
2.如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内填上适当透镜的符号。
3.请在虚线框内画出适当的透镜或面镜。
4.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。
5.如图①，AB为光线经平面镜发射后的反射光线，请作出其入射光线和经凹透镜折射后的折射光线．（保留作图痕迹）6.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出:射向凸透镜的入射光线；经平面镜的反射光线；标出反射角的度数.7. 如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置.一束光AB经凸透镜和平面镜怎样传播?画出光路图来；8.如图，请作出凸透镜的入射光线和进入水中的折射光线。
9.如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。
若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。
10.如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．11.如图所示，OO′为凸透镜的主光轴，S′为点光源S 经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。
12.完成如图的光路图。
13.如图为某透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜，并用作图法作出该透镜右侧的焦点F。
14.如图所示是照相机的原理图，A′B′是AB的像．请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示．15.如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．16.有一束光经过凸透镜二倍焦距处射向该透镜，请在图中画出这条光线经过凸透镜折射后的光路。
人教版八年级物理上册第五章《透镜及其应用》测试题(含答案)
人教版八年级物理上册第五章《透镜及其应用》测试题（含答案）一．选择题1．下列关于透镜的说法错误的是（）A．凸透镜是中间厚、边缘薄的透镜B．凹透镜可以将平行光发散C．凸透镜可以将平行光会聚于一点D．凸透镜摔成两半，其中任何一块都会失去会聚作用2．“爱护眼睛，你我同行”。
眼球好像一架照相机，其成像原理与凸透镜类似，要成倒立、缩小的实像，物体可位于图中的（）A．A点B．B点C．C点D．D点3．生活中我们常通过眼睛直接判断物体的大小、长短，如图所示，下列说法错误的是（）A．乙图中的中心圆面积更大B．仅凭感觉去判断，不一定正确，更谈不上准确C．人们可以用仪器和工具帮助自己进行准确测量D．测量实际上是一个比较过程，就是将一个待测的量与一个公认的测量标准进行比较4．如图所示，OO'为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点。
当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像5．当物体距凸透镜16厘米时，在凸透镜的另一侧的光屏上成一个清晰缩小的像。
固定物体和光屏的位置不动，若将凸透镜向远离光屏方向移动4厘米，则在光屏上又成一个清晰的像，那么凸透镜的焦距f的范围是（）A．6厘米＜f＜12厘米B．8厘米＜f＜10厘米C．6厘米＜f＜8厘米D．12厘米＜f＜20厘米6．在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像7．如图是某人眼睛看物体时的成像示意图。
则他的眼睛类型及矫正需要选用的透镜分别是（）A．近视眼凸透镜B．近视眼凹透镜C．远视眼凸透镜D．远视眼凹透镜8．观察是科学学习的重要方法，显微镜是常用的科学观察工具。
人教版八年级物理上册第五章《透镜及其应用》测试题(含答案)
人教版八年级物理上册第五章《透镜及其应用》测试题（含答案）一、选择题。
1、图中所示的光路中正确的是（）A．B．C．D．2、如图所示是小华用相机拍摄的桂林市杉湖上的双塔相片。
下面说法中正确的是（）A. 双塔在湖中的倒影是实像B. 要使塔的像更大些，小华或相机镜头应向塔靠近些C. 要使塔的像更大些，小华或相机镜头应离塔更远些D. 要使塔的像更小些，小华或相机镜头应离塔更近些3、在“探究凸透镜成像规律”的实验中,小明将烛焰放在凸透镜前某一位置时,恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像,下列说法正确的是( )A.该凸透镜的焦距是20cmB.此时的物距大于20cmC.当物距是30cm时,光屏上呈现倒立缩小的像D.当凸透镜的一部分被遮住时,光屏上不能呈现完整的像4、如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形,由此可以判断出小明视力存在的问题以及所戴眼镜的镜片类型是( )A.远视镜凸透镜B.近视镜凹透镜C.远视镜凹透镜D.近视镜凸透镜5、如图所示，物体对眼睛所成的视角决定了物体在视网膜上所成像的大小，视角越大，所成的像越大，眼睛看物体就越清楚。
视角大小不仅和物体大小有关，还和物体到眼睛的距离有关下面四种情况中，眼睛感到最长的物体是（）A. 站在远的高的人B. 远的一棵高的小树C. 远的高的栏杆D. 远的高的竹竿6、一束光通过透镜的光路如图所示，其中正确的是（）A．B．C．D．7、用照相机拍照时，胶片上所成的像是（）A. 倒立放大的实像B. 正立缩小的实像C. 倒立缩小的虚像D. 倒立缩小的实像8、迈进乌镇景区，检票口用的是人脸识别系统，信息处理仅需0.6秒，高效便捷。
人们在距人脸识别系统的摄像机0.5﹣1.2m处时，系统就可以对其面部特征进行快速核对。
由此判断，摄像机的镜头（）A．相当于凸透镜，焦距大于0.5mB．相当于凹透镜，焦距小于1.2mC．相当于凸透镜，焦距可能为0.1mD．相当于凹透镜，焦距可能为0.6m9、如图所示,甲是小艳利用某透镜观察到小明眼睛的像;乙是小亮利用某透镜观察到的课本上“物理”字的像.关于上述两种情况中所观察到的像或用到的光学仪器,下列说法正确的是（）A.甲图中的像一定是虚像,像的位置可能在小艳的眼睛和透镜之间B.甲图中的像可能是实像,像的位置可能在小明的眼睛和透镜之间C.乙图中的像一定是虚像,该眼镜是近视镜D.乙图中的像可能是实像,该眼镜是老花镜10、用显微镜和开普勒望远望观察物体，下列说法中正确的是（）A. 显微镜和望远镜的物镜作用相同，都能得到物体倒立、放大的实像B. 显微镜和望远镜的目镜作用相同，都能将物镜成的像放大C. 用显微镜和望远镜所观察的像与物体比较都是放大的D. 用显微镜和望远镜观察物体时，为得到正立的像’都应先将物体倒放11、光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（）A．甲是凸透镜，乙是凹透镜B．甲是凹透镜，乙是凸透镜C．甲、乙都是凸透镜D．甲、乙都是凹透镜12、有关生活中的透镜下列说法正确的是（）A. 老花镜是凹透镜B. 近视眼镜是凸透镜C. 放大镜是凹透镜D. 照相机的镜头是凸透镜二、填空题。
人教版物理八年级上册第五章《透镜及其应用》测试试题(含答案)
人教版物理八年级上册第五章《透镜及其应用》测试试题（含答案）第五章《透镜及其应用》测试题一、单选题（每小题只有一个正确答案）1．下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的实像B．乙图是老花眼成像的光路图C．丙图中水下木桩上的螺钉位置看上去升高了D．丁图中白光通过三棱镜会分解成多种色光2．下列不属于透镜应用的是（）A．照相机B．放大镜C．投影仪D．潜望镜3．使用下列光学器材，能使物体成正立放大虚像的是( )A．放大镜B．照相机C．幻灯机D．平面镜4．彩色电视机荧光屏上呈现各种颜色，都是由三种基本色光混合而成的，这三种基本色光是（）A．红橙黄 B．红绿蓝 C．橙靛紫 D．黄绿蓝5．如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰清晰的像，下列说法正确的是（）A．光屏上呈现的是烛焰倒立放大的实像B．用手捂住凸透镜的一部分，像会变得不完整C．保持凸透镜位置不变，把蜡烛和光屏的位置对调，光屏上不会出现清晰的像D．给此凸透镜“戴上”近视镜后，需将光屏向右移动才能得到清晰的像6．在探究“凸透镜成像规律”时，提出的探究问题应该是（）A．凸透镜对光是否有会聚作用 B．像的虚实、大小、正倒跟物距有什么关系C．凸透镜对光是否有发散作用 D．凸透镜是否能成像7．如图所示是光通过透镜前后的光路图，据此判断图中的透镜不属于凸透镜的是（）1 / 7A．B．C．D．8．小夏用图中的凸透镜探究成像规律，在图中的四个实验情景中，能够在光屏上得到清晰像的是（）A． B．C．D．9．对于下列各图示中的光现象，描述不正确的是（）A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律B．图乙中，平面镜成像时进入眼睛的光线并不是由像发出的C．图丙中，光的色散现象说明白光是由各种色光混合而成的D．图丁中，人佩戴的凹透镜可以矫正近视眼10．在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm 的透镜乙继续进行实验．下列情形可能发生的是（）A．光屏向右移，能接收到清晰缩小的实像B．光屏向左移，能接收到清晰放大的实像C．光屏向左移，能接收到清晰缩小的实像D．无论怎样移动光屏，都接收不到清晰的像11．下列说法正确的是（）人教版物理八年级上册第五章《透镜及其应用》测试试题（含答案）A．凸透镜就是很厚的透镜 B．凹透镜就是很薄的透镜C．凸透镜的两个焦点之间的距离叫焦距D．透镜的光心位于它的主光轴上12．王亮同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（）A．选用凸透镜并把灯泡放在凸透镜的焦点上B．选用凹透镜把灯泡放在焦点上C．选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方D．选用凹透镜并把灯泡放在凸透镜的焦点上13．小强看远处的某点时，光线进入眼睛的光路如图所示，则下列说法正确的是（）A．小强的眼睛是近视眼，应配凹透镜做成的眼镜B．小强的眼睛是近视眼，应配凸透镜做成的眼镜C．小强的眼睛是远视眼，应配凸透镜做成的眼镜D．小强的眼睛是远视眼，应配凹透镜做成的眼镜14．射阳实验初中为了校园安全，学校安装了监控摄像头，关于监控摄像头成像说法正确的是（）A．与投影仪成像原理相同 B．与近视眼镜成像原理相同C．成倒立、缩小的实像 D．成正立、缩小的实像15．下列关于光学现象的描述中不正确的是（）A．图甲树荫下圆形光斑是太阳通过小孔成的像B．图乙中，人配戴该透镜可以矫正近视C．图丙中，桥在水中的倒影是光的反射现象D．图丁中，变成方形的太阳是光折射现象二、多选题（每小题至少有两个正确答案）16．公共汽车上的一些设施和做法与物理原理相对应，其中正确的是（）A．方向盘上裹着的皮套﹣﹣用来增大摩擦B．配有安全锤﹣﹣利用了减小受力面积，增大压力C．在后门上方安装的摄像头﹣﹣利用凸透镜成倒立、缩小的实像3 / 7D．禁止公共汽车超速行驶﹣﹣利用减小速度来减小惯性17．下列有关光现象的说法正确的是（）A．“小孔成像”是光沿直线传播形成的虚像B．在平静的东昌湖面可以看到蓝天白云，这是光的反射现象C．烛焰经凸透镜成实像时，当烛焰靠近透镜，烛焰的像一定远离透镜D．电视画面的颜色是由红、绿、蓝三种色条合成的18．下列作图中，错误的是（）19．下列几个验证性实验，其中正确的是（）A．越用力敲响音叉，用悬挂的乒乓球接触发声的叉股，会看到乒乓球被弹开的越远，说明响度与振幅有关B．让太阳光通过硬纸板上很小的三角形小孔，在地面上将观察到一个三角形的光斑，说明光在同种均匀介质中沿直线传播C．让一束平行光线经过凸透镜后在光屏上得到一个最小、最亮的光斑，说明凸透镜对光线有会聚作用D．把水沸腾时产生的水蒸气通入冷试管中，一段时间后，会看到试管中有水出现，证明降低温度能使气体液化20．如图是爱动脑筋的小雨用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法正确的是（）A．制作简易投影仪的透镜，可以制作放大镜B．墙上呈现的是手机画面的正立、放大的虚像C．手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间人教版物理八年级上册第五章《透镜及其应用》测试试题（含答案）D．要使墙上的像变大，应增大手机与透镜间的距离三、作图题21．按照题目要求作图：（1）如图所示，作出入射线AO经平面镜反射后的反射线OB，并标出反射角的度数．（2）如图，一束光从水中斜射入空气，画出进入空气中折射光线的大致方向．（3）在图中画出光线AB的折射光线和OC的入射光线．四、实验题22．小华在探究凸透镜成像的规律中：（1）他将凸透镜正对着太阳，使之在光屏上形成__________的光斑，如图所示，则该透镜的焦距为11.5cm.（2）为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节到__________________.将蜡烛放在焦点以外时，都可以在光屏上成________像（选填“实”或”虚”）.（3）利用该透镜可制作__________眼镜（选填“远视”或“近视”）.23．在图《研究凸透镜成像》的实验中，若F1、F2是凸透镜的两个焦点，（1）蜡焰在透镜的左侧移动，某同学将实验的记录填在表中，其中有三处错误，请在错误之处标上A、B、C的记号。
人教版八年级物理第五章第一节透镜作图题
第五章第一节透镜作图题
1. 光线经过甲乙两透镜后的折射光线如图所示，则甲是________透镜，乙是________透镜．
2. 透镜是利用光的________规律制成的，有凸透镜和凹透镜两种，现有一个玻璃球分成A、B、C、D、E五块，其横截面如图所示，属于凸透镜的是________，属于凹透镜的是________．
3. 根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．
4. 完成图中透镜的光路．
5. 根据图中的入射光线或折射光线，画出相应的折射光线或入射光线．
6. 请你在图中的虚线框内放置一个透镜，使得两束光线通过透镜的方向如图所示．
7.
（1）如图所示，一束光从水中斜射向水面，入射光线及法线已画出，在图中画出这条入射光线的反射光线和折射光线的大致方向．
（2）如图所示，请补充光线使光路完整．
（3）斜面上一个质量为3kg的物体A，沿斜面下滑时（如图所示），画出物A重力的示意图．（g取10N/kg）
8. 按要求作图。
（1）如图所示，光线AO与水面成45∘角射在水面上，请在图中画出反射光线、折射光线的大致位置并标出反射角的度数。
（2）根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。
（3）如图所示，两条入射光线分别射向凸透镜和凹透镜，请画出折射光线。
