市政道路图纸清单
市政道路工程档案资料报送清单
市政工程档案资料报送清单序号归档内容一、工程建设准备阶段文件（一）立项文件1项目建议书、前期工程通知书及项目建议审批意见2可行性研究报告审批意见及可行性研究报告、附件3关于立项有关的会议纪要、领导讲话4环境预测、调查报告及建设项目环境影响报告表（二）建设用地、征地文件1选址规划意见通知书及选址申请2用地申请报告及县级以上人民政府城乡建设用地批准书3建设用地规划许可证及用地红线图、红线定位图、国有土地使用证4划拨建设用地文件、、征用土地呈报表、国有土地权地籍图5用地协议及国有土地权出让、租赁、划拨合同（三）建设拆迁文件1房屋安全鉴定书、拆迁许可证、拆迁红线图、拆迁批准文件及申请2拆迁安置意见、协议、方案等及还建协议书（四）建设工程规划管理文件建设工程规划许可证及用地红线图、规划验收合格证、规划平面图、工程规划文件（五）勘察、测绘文件（工程地质及水文地质勘察报告）（六）设计文件初步设计及技术设计图纸和说明、审定设计方案通知书及审查意见、施工图说明及施工图（七）有关行政主管部门批准文件1投资许可证及申请表、施工图设计文件审查批准文件2建设工程质量监督申请登记表及质量保证体系审查表、施工安全监督责任书3供电、供气、供水、园林、绿化等相关部门批复或合同（八）招投标文件（勘察、设计、监理招标、投标、中标文件及工程招标、投标、评标、中标文件）（九）合同文件（勘察、设计、监理、施工及桩基处理工程合同）（十）财务文件（工程概算、预算及施工结算、建设工程造价审计报告及总结）（十一）建设、施工、监理机构及负责人名单二、工程监理文件（一）监理文件（工程监理规划及细则、例会纪要、监理日记）（二）承包单位文件1工程开工/复工、施工组织设计及分包单位资格报审表2设计交底及图纸会审纪要3工程材料\构配件\设备报申表、工程竣工及施工测量放线报验表4工程款支付及工程临时延期申请表、监理工程师通知回复单（三）监理单位文件1工程变更单、监理工程师通知单及工程暂停令2监理工程联系单、监理月报表、监理工程师检查记录表3建设工程评价意见报告序号归档内容三、施工文件市政道路工程（一）施工准备技术文件1建设工程施工许可证、开工报告、施工组织设计及审批表2施工图会审、设计技术交底、施工技术交底、设计变更联系单及变更设计洽商记录（二）、材料、半成品、构配件、设备进场检验、复试文件1主要原材料、构配件出厂证明、进场复检及见证取样送检汇总表2钢筋、水泥、砖块、石灰、粉煤灰、混凝土外加剂、商品混凝土出厂合格证及检验报告3道路石油沥青、沥青混合料、路用小型预制构件、防水材料出厂合格证及检验报告4砂子、石子、沥青胶结材料、基层用集料检验报告（三）施工试验检验文件1地基、复合地基、档土墙槽基承受力、（填土）击实试验报告2路基、基层、沥青面层、桥涵两侧及管道沟槽回填土压实度检验记录、报告、汇总评定表3（基层混合料）击实、石灰（水泥）剂量检验报告及石灰水泥稳定土中含灰量检验记录4基层混合料无限抗压强度检验报告及汇总评定表、沥青混合料马歇尔及沥青用量检验报告5水泥混凝土抗压及抗折强度试验报告、检验汇总表、统计评定表、抗渗性能检验报告6砂浆抗压强度检验报告、统计评定表及试块强度检验汇总表7混凝土、砂浆配合比申请单、通知单、道路面层平整度检测报告、焊缝质量综合评价汇总表8钢筋焊接头力学工艺性能及单向拉伸性能检验报告（四）施工记录文件1（软土地基填方路基）沉降观测、同条件养护混凝土试件测温记录、2石灰挤密桩、水泥粉喷桩施工记录、成果汇总表、施工日记3袋装砂井、塑料排水桩及水泥混凝土浇筑施工记录、沥青混合料到场及摊铺、碾压测温记录（五）测量复核及预检文件测量复核、水准点导线点复测、中间检查、现浇混凝土模板、盖板吊装前预检工程检查记录（六）隐蔽工程检查验收文件1地基、地基处理、基槽隐蔽验收记录、基础隐蔽工程检查验收记录2老沥青路面处理、旧混凝土路面破损、错台及贴缝隔离处理隐蔽工程检查验收记录3混凝土路面传力杆、拉杆、加强筋、角隅钢筋及检查井周边钢筋安放隐蔽工程检查验收记录4胀缝混凝土枕垫、地道桥箱体预埋件隐蔽工程检查验收记录（七）工程安全及功能性检验文件1道路土路床、基层、沥青面层弯沉值检验报告、记录、成果汇总表2道路、机场面层构造深度检测记录、磨擦系数摆值检测报告（八）质量事故及处理文件（工程质量事故报告、调查报告、处理报告）（九）竣工测量文件（工程定位测量记录及路床、基层、面层道路高程测量成果记录）（十）工程质量检验评定文件（单位工程、路基、基层、面层、附属构筑物部位、工序质量评定表）（十一）竣工图（十二）工程竣工验收文件1工程竣工验收备案表、证、建设及施工单位工程竣工验收报告、工程质量保修书2监理、勘察、设计单位工程竣工验收质量评价意见及检查报告、竣工验收会议纪要序号归档内容三、施工文件地下管线工程（一）施工准备技术文件1建设工程施工许可证、开工报告、施工组织设计及审批表2施工图会审、设计技术交底、施工技术交底记录3设计变更联系单及变更设计洽商记录（二）、材料、半成品、构配件、设备进场检验、复试文件1主要原材料、构配件出厂证明、进场复检及见证取样送检汇总表2钢筋、水泥、砖块、混凝土外加剂、各类管道出厂合格证及检验报告3箱涵混凝土预制盖板、检查井盖、井框、密封橡胶圈、止水胶带、铸铁爬梯出厂检验报告4砂子、石子、粉煤灰检验报告、商品混凝土出厂合格证（三）施工试验检验文件1地基、复合地基、档土墙槽基承受力、沟槽回填土击实试验报告2管道沟槽回填土、箱涵回填土压实度检验记录、报告、汇总评定表3（管道沟槽）地基钎探、填土含水率检验记录4水泥混凝土强度检验汇总表及抗压强度统计评定表、检验报告5混凝土、砂浆配合比申请单、通知单、混凝土抗渗性能检验报告6砌体砂浆抗压强度检验报告、统计评定表、砂浆试块强度检验汇总表7焊缝质量综合评价汇总表及检验报告8钢筋焊接头力学工艺性能及挤压接头单向拉伸性能、压力管道强度及严密性检验报告（四）施工记录文件1水泥混凝土浇筑施工、同条件养护混凝土试件测温记录、2箱涵、管道顶进施工及（盖板）构件吊装施工记录、施工日记（五）测量复核及预检文件1测量复核、水准点、导线点复测、中间检查交接记录2（现浇混凝土结构模板、盖板吊装前）预检工程检查记录（六）隐蔽工程检查验收文件1地基、地基处理、基槽隐蔽验收记录、2（检查井土基、混凝土基础、管道、检查井）隐蔽工程检查验收记录（七）工程安全及功能性检验文件1现浇混凝土结构顶模支撑荷载试验报告2无压力管、涵严密性实验记录、压力管道强度及严密性实验验收记录（八）质量事故及处理文件（工程质量事故报告、调查报告、处理报告）（九）竣工测量文件（工程定位测量记录、管道、涵箱测量成果记录）（十）工程质量检验评定文件（单位工程、沟槽、安管、检查井、回填部位、工序质量评定表）（十一）竣工图（十二）工程竣工验收文件1工程竣工验收备案表、证、建设及施工单位工程竣工验收报告、工程质量保修书2监理、勘察、设计单位工程竣工验收质量评价意见及检查报告、竣工验收会议纪要市政工程档案资料报送清单序号归档内容三、施工文件市政桥梁工程（一）施工准备技术文件1建设工程施工许可证、开工报告、施工组织设计及审批表2施工图会审、设计技术交底、施工技术交底记录3设计变更联系单及变更设计洽商记录（二）、材料、半成品、构配件、设备进场检验、复试文件1主要原材料、构配件出厂证明、进场复检及见证取样送检汇总表2钢筋、水泥、砖块、混凝土外加剂、路用小型预制构件出厂合格证及检验报告3钢索、道路石油沥青、砼构件、钢铁构件及其它材料出厂合格证及检验报告4砂子、石子、粉煤灰、沥青胶结材料检验报告、商品混凝土出厂合格证5预应力混凝土用钢绞线、土工试验、混合料筛分检验报告（三）施工试验检验文件1桥涵回填土压实度检验记录、报告、汇总评定表2水泥混凝土抗压、抗折强度、砌体砂浆抗压强度统计评定表、检验报告、检验汇总表3混凝土、砂浆配合比申请单、通知单4钻孔桩灌注水下混凝土前检验、桩岩芯检验、桩身完整性检测、承载力测试报告5焊缝质量综合评价汇总表、钢筋焊接头力学工艺性能及挤压接头单向拉伸性能检验报告6超声波探伤记录、报告、钢构件射线探伤报告7钢梁涂装前粗糙度评定测试报告、钢结构涂装涂层干漆膜厚度检验评定报告8钢梁焊接工艺评定及焊接工艺、焊工上岗资格证书9沥青混合料马歇尔试验、矿料级配及沥青用量检验报告、沥青面层压实度检验汇总评定表、报告、记录（四）施工记录文件1沉降观测、水泥混凝土浇筑、沉井（钢围堰）下沉施工、同条件养护混凝土试件测温记录、2钻（挖）孔桩混凝土灌注桩主要成果汇总表及钻进记录、施工日志3钻孔桩灌注水下混凝土检验汇总表及施工记录、沉入桩及静压沉入桩施工记录、成果汇总表4导管水密试验报告、质量干密度检验记录、钢筋工程施工、伸缩缝制作安装记录5预应力筋下料、张拉施工记录及张拉记录汇总表、构件吊装、压浆施工记录6钢梁预拼装、钢结构焊条烘焙、高强度螺栓施拧、钢材表面除锈等级检查记录7引道回填土、基层混合料压实前的含水量检验、沥青混合料到场及摊铺、碾压测量记录（五）测量复核及预检文件1测量复核、水准点、导线点复测、中间检查交接、预应力张拉千斤顶标定记录2（现浇混凝土结构模板、支座安装前、梁、板吊装前、伸缩缝安装前）预检工程检查记录（六）隐蔽工程检查验收文件1地基、地基处理、基槽隐蔽验收记录、2（承台、墩柱、帽梁、现浇梁、预埋件、预埋管线）隐蔽工程检查验收记录（七）工程安全及功能性检验文件1预制混凝土构件（梁、板）结构性能检验报告、桥梁锚具、夹具静载锚固性试验报告2桥梁拉索超张拉检验及静载、动载试验报告、结构应力监测报告3桥梁静载、动载试验报告、高强度螺栓连接摩擦力试验报告（八）质量事故及处理文件（工程质量事故报告、调查报告、处理报告）（九）竣工测量文件（桥位工程定位测量记录、道路高程测量记录、沉降观测记录）（十）工程质量检验评定文件1单位工程部位及基础、墩台、梁板、桥面部位、工序质量评定表2伸缩装置、防撞栏杆、附属构筑物部位、工序质量评定表（十一）竣工图（十二）工程竣工验收文件1工程竣工验收备案表、证、建设及施工单位工程竣工验收报告、工程质量保修书2监理、勘察、设计单位工程竣工验收质量评价意见及检查报告、竣工验收会议纪要市政工程档案资料报送清单序号归档内容市政排水泵站工程（一）施工准备技术文件1建设工程施工许可证、开工报告、施工组织设计及审批表2施工图会审、设计技术交底、施工技术交底记录、设计变更联系单及变更设计洽商记录（二）、材料、半成品、构配件、设备进场检验、复试文件1主要原材料、构配件出厂证明、进场复检及见证取样送检汇总表2钢筋、水泥、砖块、混凝土外加剂、商品混凝土出厂合格证及检验报告、砂石试验报告3各种管道、阀门、橡胶圈、启闭机、闸门出厂检验报告、成套设备及配件合格证（三）施工试验检验文件1地基、复合地基、档土墙槽基承受力、沟槽填土击实试验报告、管道沟槽地基钎探检验记录2（管道沟槽、基坑）回填土压实度检验记录、报告、汇总评定表、填土含水率检验记录3水泥混凝土强度检验汇总表及抗压强度统计评定表、混凝土抗压强度及抗渗性能检验报告4砌体砂浆抗压强度检验报告、统计评定表、砂浆试块强度检验汇总表5混凝土、砂浆配合比申请单、通知单、焊缝质量综合评价汇总表、超声波探伤报告及记录6钢筋焊接头力学工艺性能及挤压接头单向拉伸性能检验报告、钢构件射线探伤报告7桩基承载力、钻孔灌注桩完整性检验报告、补偿器冷拉、电机及设备单机试运行试验记录8设备、钢构件、管道防腐层质量及管道吹洗、消毒、脱脂检验记录（四）施工记录文件1水泥粉喷桩、石灰桩、沉入桩、静压沉入桩施工成果汇总表及施工记录、施工日志2钻（挖）孔砼灌注桩主要成果汇总表及施工记录、钻孔桩灌注水下砼检验汇总表及施工记录、3地基验槽、同条件养护砼试件测温、构件吊装、补偿器安装、运转设备运行、设备调试记录（五）测量复核及预检文件1测量复核、水准点、导线点复测、（土建、安装）中间检查交接记录2现浇砼结构模板、设备安装前砼基础、补偿器预拉、导轨、闸门槽安装预检工程检查记录（六）隐蔽工程检查验收文件1地基、地基处理、基槽、电气接地装置隐蔽检查验收记录、2（预埋件、预埋管线、预埋钢筋、螺栓）隐蔽工程检查验收记录（七）工程安全及功能性检验文件1预制混凝土构件结构性能检验报告、现浇混凝土结构顶模支撑荷载试验报告2水池、卫生器具满水、厕所、浴室蓄水、无压力管、涵严密性试验记录3压力管道强度及严密性试验验收记录、阀门安装强度及严密性试验记录4给水管道通水、燃气管道通球试验记录、设备负荷试运行记录、闸门启闭试验记录5电气绝缘、接地电阻测试记录、电气器具通电安全检查记录、电气照明全负荷试运行记录（八）质量事故及处理文件（工程质量事故报告、调查报告、处理报告）（九）竣工测量文件（工程定位测量记录、沉降观测记录、管道测量成果记录）（十）工程质量检验评定文件1单位工程质量竣工验收记录、管道安管及设备安装部位、工序质量评定表2（地基与基础、主体、装饰、屋面、给排水、电气）分部、子分部、分项工程质量验收记录3（地基与基础、主体、装饰、屋面、给排水、电气）检验批质量验收记录表（十一）竣工图（建筑、结构、给排水、电、排水管道、设备安装竣工图）（十二）工程竣工验收文件1工程竣工验收备案表、证、建设及施工单位工程竣工验收报告、工程质量保修书2监理、勘察、设计单位工程竣工验收质量评价意见及检查报告、竣工验收会议纪要市政工程档案资料报送清单序号归档内容市政污水处理厂工程注：一、污水处理厂工程应由以下单位工程组成1、办公楼、住宅、配电间、门房和院墙2、厂内道路、排水、供电、电信、煤气、绿化3、脱水机房、泵房4、溢流井（格栅间）、沉砂池、沉淀池、污泥池、浓缩池、污泥调节池、配节池、配电井、集流井二、污水处理厂各单位工程文件材料归档内容及排列顺序1、办公楼、住宅、配电间、门房和院墙按建筑工程文件材料归档内容及排列顺序进行整理2、厂内道路、排水、给水、供电、电信、煤气、绿化（1）道路按道路工程文件材料归档内容及排列顺序进行整理（2）室外排水、给水、供电、电信、煤气按地下管线工程文件材料归档内容及排列顺序进行整理（3）厂内绿化按绿化工程要求进行整理3、脱水机房、泵房按排水泵站工程文件材料归档内容及排列顺序进行整理4、溢流井（格栅间）、沉砂池、沉淀池、污泥池、浓缩池、污泥调节池、配水井、集流井按以下要求进行整理：（一）施工准备技术文件1建设工程施工许可证、开工报告、施工组织设计及审批表2施工图会审、设计技术交底、施工技术交底记录3设计变更联系单及变更设计洽商记录（二）、材料、半成品、构配件、设备进场检验、复试文件1主要原材料、构配件出厂证明、进场复检及见证取样送检汇总表2钢筋、水泥、砖、混凝土外加剂、商品混凝土、成套设备、电气设备出厂合格证及检验报告3管道、密封橡胶圈、止水胶带、铸铁爬梯出厂检验报告、砂石试验报告（三）施工试验检验文件1地基、复合地基、档土墙槽基承受力、沟槽填土击实试验报告2（管道沟槽、箱涵）回填土压实度检验记录、报告、汇总评定表3（管道沟槽）地基钎探、填土含水率检验记录4水泥混凝土强度检验汇总表及抗压强度统计评定表、混凝土抗压强度及抗渗性能检验报告5砌体砂浆抗压强度检验报告、统计评定表、砂浆试块强度检验汇总表6混凝土、砂浆配合比申请单、通知单、焊缝质量综合评价汇总表、超声波探伤报告及记录7钢筋焊接头力学工艺性能及挤压接头单向拉伸性能检验报告、钢构件射线探伤报告8补偿器冷拉、电机单机及设备单机试运行试验记录9设备、钢构件、管道防腐层质量及管道吹洗、消毒、脱脂检验记录（四）施工记录文件1沉降观测记录、同条件养护混凝土试件测温记录、水泥混凝土浇筑施工记录、施工日志2水泥粉喷桩、沉入桩、静压沉入桩施工成果汇总表及施工记录3钻（挖）孔砼灌注桩主要成果汇总表及施工记录、钻孔桩灌注水下砼检验汇总表及施工记录、4箱涵、管道顶进、沉井下沉、石灰挤密桩施工记录、预应力张拉施工记录及汇总表5构件吊装施工、补偿器安装、运转设备试运行、设备调试记录、施工日志（五）测量复核及预检文件1施工技术交底、水准点、导线点复测、中间检查交接记录2（现浇混凝土结构模板、设备安装前）预检工程检查记录（六）隐蔽工程检查验收文件1地基、地基处理、基槽、电气接地装置隐蔽检查验收记录2（混凝土基础、预埋件、管道）隐蔽工程检查验收记录（七）工程安全及功能性检验文件1预制混凝土构件结构性能检验报告、现浇混凝土结构顶模支撑荷载试验报告2无压力管、涵严密性试验记录、压力管道强度及严密性试验验收记录3阀门安装强度及严密性试验记录、设备负荷联动试运行记录、阀门启闭试验记录4污泥消化池气密性试验记录、电气绝缘、接地电阻测试记录、电气照明全负荷试运行记录（八）质量事故及处理文件（工程质量事故报告、调查报告、处理报告）（九）竣工测量文件（工程定位测量记录、排水管道测量成果记录）（十）工程质量检验评定文件1单位工程质量竣工验收记录、安管、回填及设备安装部位、工序质量评定表2（基础、主体、装饰、屋面、给排水、电器）分部、子分部、分项工程质量验收记录3（基础、主体、装饰、屋面、给排水、电气）检验批质量验收记录表（十一）竣工图（十二）工程竣工验收文件1工程竣工验收备案表、证、建设及施工单位工程竣工验收报告、工程质量保修书2监理、勘察、设计单位工程竣工验收质量评价意见及检查报告、竣工验收会议纪要。
市政道路三舱地下综合管廊工程图纸282张CAD附计算书(电力通信给水燃气污水)

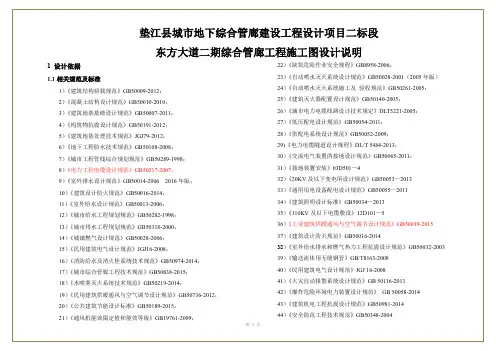

垫江县城市地下综合管廊建设工程设计项目二标段东方大道二期综合管廊工程施工图设计说明1 设计依据1.1相关规范及标准1）《建筑结构荷载规范》GB50009-2012；2）《混凝土结构设计规范》GB50010-2010；3）《建筑地基基础设计规范》GB50007-2011；4）《构筑物抗震设计规范》GB50191-2012；5）《建筑地基处理技术规范》JGJ79-2012；6）《地下工程防水技术规范》GB50108-2008；7）《城市工程管线综合规划规范》GB50289-1998；8）《电力工程电缆设计规范》GB50217-2007；9）《室外排水设计规范》GB50014-2006 2016年版；10）《建筑设计防火规范》GB50016-2014；11）《室外给水设计规范》GB50013-2006；12）《城市给水工程规划规范》GB50282-1998；13）《城市排水工程规划规范》GB50318-2000；14）《城镇燃气设计规范》GB50028-2006；15）《民用建筑电气设计规范》JGJ16-2008；16）《消防给水及消火栓系统技术规范》GB50974-2014；17）《城市综合管廊工程技术规范》GB50838-2015；18）《水喷雾灭火系统技术规范》GB50219-2014；19）《民用建筑供暖通风与空气调节设计规范》GB50736-2012；20）《公共建筑节能设计标准》GB50189-2015；21）《通风机能效限定值和能效等级》GB19761-2009；22）《缺氧危险作业安全规程》GB8958-2006；23）《自动喷水灭火系统设计规范》GB50028-2001（2005年版）24）《自动喷水灭火系统施工及验收规范》GB50261-2005；25）《建筑灭火器配置设计规范》GB50140-2005；26）《城市电力电缆线路设计技术规定》DLT5221-2005；27）《低压配电设计规范》GB50054-2011；28）《供配电系统设计规范》GB50052-2009；29)《电力电缆隧道设计规程》DL/T 5484-2013；30）《交流电气装置的接地设计规范》GB50065-2011；31）《接地装置安装》03D501—432）《20KV及以下变电所设计规范》GB50053—201333）《通用用电设备配电设计规范》GB50055—201134）《建筑照明设计标准》GB50034—201335）《110KV及以下电缆敷设》12D101—536）《工业建筑供暖通风与空气调节设计规范》GB50019-2015 37）《建筑设计防火规范》GB50016-201438）《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003 39）《输送流体用无缝钢管》GB/T8163-200840）《民用建筑电气设计规范》JGJ 16-200841）《火灾自动报警系统设计规范》GB 50116-201342）《爆炸危险环境电力装置设计规范》GB 50058-201443）《建筑机电工程抗震设计规范》GB50981-201444）《安全防范工程技术规范》GB50348-2004能避免突破现有规划红线，减少工程对重要建筑物的影响，尽量减少征地拆迁，缩短前期动迁周期，降低工程投资；（2）近远期结合，结合道路交通和各类市政公用事业管线的专项规划进行设置，减少废弃工程，注重环境保护措施和体现良好的道路景观效果，体现“生态和自然”，建设绿色环保的综合管廊，实现实用性和前瞻性统一；（3）纳入综合管廊的管线，应符合各主管部门制定的维修管理要求。
市政道路施工图说明
将一端用固定器固定，然后用机械或人工拉紧，并用固定器固定另一端，中间每隔150cm增加一个固定器，包括固定钉及固定铁皮，固定钉可用长6～8cm水泥钉或射钉；两搭接边缘处用尼龙绳双股或铅丝串为一体接头处绑扎牢固，防止搭接处开裂。
基层上玻璃纤维土工格栅铺设固定后，再洒布粘层油。
具体位置在起、终与现状道路相接处。
3）.其他1）路基边线两侧各10m范围内禁止集中取土。
2）路床填料应均匀密实，路床顶面横坡应与路拱横坡一致。
3）若沿线的土质与设计所给情况不一致时，以实际计量为准；沿线若虚填段或垃圾土在施工前需将虚填土或垃圾全部清除干净后用素土分层碾压；4）沿线若有水井则用砂砾进行填埋，最上面一米用C20混凝土填筑，具体的工程量以现场计量为准；沿线若有鱼塘则清淤换填素土，具体的工程量以现场计量为准。
5）其它未说明事项按照《公路路基施工技术规范》（JTG F10-2006）和《公路冲击碾压应用技术指南》（交公便字【2005】329号）执行。
3.车行道施工参数及检测标准1）.沥青面层一般规定：1）结构层配合比为目标配合比。
施工时应根据强度要求按实际进料进行生产配合比试验。
2）基层施工应满足《公路路面基层施工技术规范》（JTJ034-2000）的有关规定。
3）沥青路面的特殊处理为提高沥青混凝土路面的高温稳定性及低温抗裂、耐疲劳以及柔韧性、抗剥落、抗磨耗和水稳性能，减少路面过早地出现反射裂缝或开裂，在车行道面层细、中粒式沥青混凝土中加入0.3%车辙剂。
添加抗车辙剂施工时应注意：a) 、掺加抗车辙剂沥青混合料的施工温度应高于普通沥青混合料5~10度，应严格控制拌和温度及拌和时间，每盘料拌和温度差异应小于5度，拌和时间差异小于5s。
b) 、摊铺前将摊铺平板预热到120度左右，将沥青混合料从自卸车卸至摊铺机受料仓斗内摊铺，摊铺速度为2~3m/分钟，松铺系数一般为1.15s，摊铺温度控制在160~170度。
c) 、施工中，添加抗车辙剂时应以厂家工艺控制为准，应请厂家提供相应的技术指导，以保证工程质量。
市政道路施工图识读
R
半径
T—切线长
QZ
E
L—曲线长
JD
E—外矢距
Ls—缓和曲线长
平曲线要素
说明：缓和曲线在曲线半径较小（小于不设超高的最小半径）时设
22
4、曲线和曲线的组合 如果线路中有多个曲线，在曲线衔接时应保证设计成 型的线形连续均匀，没有急剧的突变。曲线组合有以 下三种。
（1）同向曲线
23
（2）反向曲线
市 政 工 程 基础
1
第二章 市政工程识图
第一节 第二节 第三节 第四节
市政工程图识图基础 市政工程常用图例 道路工程图 桥梁工程图
2
第一节 市政工程识图基础
一、市政工程图样分类 1.基本图 2.详图
3
二、市政工程识图的学习内容 三、市政工程图的学习方法
4
四、识读工程图的注意事项 1、熟悉图样基本规格，了解工程构筑物的基本构造； 2、记住常用图例； 3、由粗到细、由大到小； 4、结合各类图纸； 5、结合实际。
13
直线的运用 采用直线线形时必须注意线形与地形的关系， 在运用直线线形并决定其长度时，必须慎重考虑， 一般不宜采用长直线。
14
2、圆曲线 各级公路和城市道路不论转角大小均应设置圆曲
线。 圆曲线作为公路平面线形具有以下主要特点。 曲率1/R=常数，测设和计算简单； 比直线更能适应地形的变化； 在圆曲线上行驶要受到离心力的作用； 要比在直线上行驶多占用道路宽度； 在小半径的圆曲线内侧行驶时，视距条件较差。
15
车辆在弯道上 行驶时应保证 车辆的横向稳 定性，即不会 在横颇路面上 产生横向滑移。
汽车行驶时的横向稳定性
16
圆曲线要素计算（不设缓和曲线）
天津市市政排水道路工程全套资料用表
天津市市政排水道路工程全套资料用表12目录、日常用表 .......................................联络单 (4)工程洽商记录 (5)安全技术交底 (6)安全例会记录 (7)安全交底会议出席人员 (8)工地会议纪要 (9)会议纪要 (10)案卷目录 (11)、市政工程用表 .....................................签证单 (12)水准基点交接点 (13)控制点交接点 (14)基准点复测报验表 (15)施工放样报验单 (16)中间计量表 (17)施工现场质量管理检查记录 (18)隐蔽工程检查验收记录 (19)测量复核记录 (20)图纸会审记录 (21)技术交底记录 (22)施工组织设计审批表 (24)承包人申报表 (25)软土地基处理检验批质量检验记录 (27)检验申请批复单 (28)中间交工证书 (29)分项工程质量检查记录 (30)分部工程质量检查记录 (31)路基回填检验批质量检验记录 (32)路床（道胎）检验批质量检验记录 (33)石灰（水泥）工业废渣稳定土检验批质量检验记录 ............................... 34 石灰（水泥）粉煤灰稳定碎石检验批质量检验记录 ............................... 35 透层、粘土和封层检验批质量检验记录 ..................................... 36 水泥混凝土面层检验批质量检验记录 (37)沥青混凝土面层检验批质量检验记录 (38)配套设施预埋与处理检验批质量检验记录 ................................... 39 侧石、缘石、分隔带检验批质量检验记录 ................................... 40 分项分部工程开工申请批复单 .. (41)道路 工程高 程测量 记录表 (42)防裂工程土工合成材料分项工程质量检验评定表 ................................. 43 压实度实验报告（环刀法） . (44)路基、路面纵断面高程检测表 (45)工程开工、竣工报告表 (46)53检查井、收水井与支检验批质量检验记录 (47)工程开工报告 (48)永久工程材料报验单 (49)施工设备报验单 (50)人行道检验批质量检验记录 (51)砌块面层检验批质量检验记录 (52)三、市政排水 .......................................井管底高程测量记录表 (53)管道基础及管节安装分项工程质量检验评定表 (54)沟槽开挖工序施工质量检验评定表 (55)管底高程测量记录表 (56)回填检验批质量检验记录 (57)管道安装检验批质量检验记录 (58)接口检验批质量检验记录 (59)沟槽高程测量记录表 (60)沟槽开挖检验批质量检验记录 (61)井底高程测量记录表 (62)检查井检验批质量检验记录 (63)管道基础检验批质量检验记录 (64)•、日常用表联络单工程洽商记录制表机关：天津市市政工程局批准文号：质监字[2001]315 号表号：通用管表005天津市建设工程施工现场安全保证资料_____________ 安全技术交底施工企业：天津市建设工程施工现场安全保证资料安全例会记录安全交底会议出席人员工地会议纪要承包人：工程名称：表号：会议纪要津监理C4 编号:案卷目录编号：TJTN—CX02— RE04工程名称:填表人:肆艿蚃袁衿膅蚂薁肅肁蚁螃袇葿蚀祎膃莅虿羈羆芁蚈蚈膁膇芅螀羄肃芄袂膀莂莃薂羂芈莂蚄膈膄莁袇羁膀莀罿袃蒈莀虿聿莄荿螁袂芀莈袃肇膆莇薃袀肂蒆蚅肆莁蒅螇袈芇蔻羀肄芃蔻虿羇腿蒃螂膂肅蒂袄羅莄蒁薄膀芀薀蚆羃膆蕿螈腿肂蕿袁羂蒀薈蚀螄莆薇螃肀节薆袅袃膈薅薅肇肄薄蚇袁莃蚃蝿肆艿蚃袁衿膅蚂薁肅肁蚁螃袇葿蚀祎膃莅虿羈羆芁蚈蚈膁膇羄肃芄袂膀莂莃薂羂芈莂蚄膈膄莁袇羁膀莀罿袃蒈莀虿聿莄荿螁袂芀莈袃肇膆莇袀肂蒆蚅肆莁蒅二、市政工程用表签证单签证号 __________水准基点交接点制表机关：天津市市政工程局批准文号：质监字[2001]315号表号：通用管表008水准基点测量标志及测量资料交接记录:附件:注：附件亦需三方签字控制点交接点制表机关：天津市市政工程局批准文号：质监字[2001]315号表号：通用管表007监表02基准点复测报验表承包人：工程名称：监理单位：合同号：监表03施工放样报验单承包人：工程名称：表号：006监理单位：编号：批准文号：市政局（99）质监字165号中间计量表承包人: 监理单位：工程名称：编号:表号：016批准文号：市政局（99）质监字165号施工现场质量管理检查记录开工日期:年月曰隐蔽工程检查验收记录制表机关：天津市市政工程局批准文号：质监字[2001]315号表号：通用管表010注：本表一式二份，监理单位、施工单位各一份。
市政道路施工图识读
第二节 市政工程常用图例
第三节 道路工程图
道路路线是指沿道路长度方向的行车道中心线。
道路的路线设计最后结果是以平面图、纵断面图、横断面 图来表达的。
道路平面图是在地形图上画出的道路水平投影，它表达了 道路的平面位置。
道路纵断面图是用垂直剖面沿着道路中心线将路线剖开而 画出的断面图，它表达道路的竖（高）向位置。
i
H
α L
i=H/L
最大纵坡 imax 指在纵坡设计时各级道路允许使用的最大坡度值。
它是道路设计时的一个重要指标。它关乎到汽车行驶速 度、运输效益、行车安全、道路工程量与造价等。
（3）最小纵坡 最小纵坡度与雨量大小、路面种类有关。路面
越粗糙，最小纵坡越大，反之则可小些。 为保证路面、边沟排水顺畅，道路一般应考虑
0.004
2R 2 5000
K1+260
y x2 18.8872 0.036 2R 2 5000
待求桩号处的设计高程： K1+240 H = 1853.351 – 0.004 = 1853.347 米 K1+260 H = 1854.362 – 0.036 = 1854.326 米
5、行车视距
安全行车视距 停车视距 会车视距
（二）道路平面设计图
城市道路平面图是由道路现状和道路设计 平面两部分组成，并用同样比例画在一张 图上，即地形和路线两部分内容
1、地形部分的图示内容 （1）图名：道路平面图
（2）比例：1：500
（3）方位：两种方法
指北针：
箭头所指方向为正北方
Y150
坐标网：
X轴为南北线，正向为北； X150 Y轴为东西线，正向为东
该坐标网表示距坐标网原点北150、东150单位（m）
市政道路图纸会审记录
18
雨水工程/雨水平面图17/17
问题：雨水平面图17/17，BY-101至BY-101-1至BY-101-2至BY-102（NY-99至NY-99-1至NY-99-2至NY-100）分别为d1350、d1650、d1350，是否标注有误，请明确。
33
再生水/平面图6/14
问题：平面图6/14，排泥井ZS-20至排泥湿井18.5m，排泥井ZS-30至排泥湿井25.5m无管材管径标注，请明确。该两处排泥湿井无坐标和标高标注，请明确。
34
照明设计说明1/3
1、问题：设计说明1/3“2、电缆布置：低压路灯电缆采用YJV-0.6/1KV-4×25铜电缆，标准段管位位于道路中南18.8米和中北18.8米”，根据道路横断面图，该位置在侧石正下方；为满足业主工期要求，我司计划先实施横向管道，保通主道路，再实施纵向管道；能否调整电缆埋设位置，请明确。
市政道路图纸会审记录
工程名称
/
会审日期
会审地点
记录整理人
专业
共计34 条，共 5页，第 页
序号
图 纸 编 号
提出图纸问题
图纸修订意见
1
道路图/设计说明3/6
问题：设计说明3/6 “80-150cm范围内填料最小强度（CBR）为5%”，与《城镇道路工程施工与质量验收规范》（CJJ1-2008）第21页表6.3.12-1 路基填料强度（CBR）的最小值不一致，请予以明确。
2
道路图/设计说明3/6
问题：设计说明3/6 （3）现状河沟处理 “桩号1+578～1+586、3+655～3+668段道路红线范围内有现状河沟由北向南穿过，沟宽约4.0m，深约2.0m，水深约0.8-1.0m，河底分布有淤泥，厚度约0.5-0.8m。河沟段路基处理措施如下：先设置施工围堰，将水排干净，然后清除淤泥至原状土；其中1+578～1+586段现状河沟处位于填方段且填方高度约5m，淤泥清除后直接回填素土至路床顶；1+578～1+586段现状河沟处距路床较近，本次于淤泥清除后回填80cm砖渣，再回填素土至路床顶；回填时应按路基压实度要求分层压实，同时在底基层以下20cm处铺筑聚丙烯格栅，格栅施工要求参见相关技术规范”，该2处河沟处理与雨水工程河道临时保通管位置重叠，是否按该方案实施，请予以明确；若实施该方案，上述桩号是否重复？聚丙烯格栅铺设位于底基层以下20cm处，施工4%水泥土时容易破坏，是否调整位置，请明确。
市政公用设施建设项目工程量清单
市政公用设施建设项目工程量清单一、项目背景市政公用设施建设项目是指为满足城市居民和社会公众的日常生活需求，建设和维护城市基础设施的工程项目。
这些基础设施包括道路、桥梁、排水系统、给水系统、供电系统等。
工程量清单是项目施工前对各项工程量进行详细清点和计算的工作，是工程建设的重要基础。
二、工程量清单的编制方法1. 定义工程量单位在编制工程量清单之前，需要定义各项工程量所使用的单位，如米、立方米、吨等。
统一的工程量单位可以确保计算的准确性和可比性。
2. 列举所有工程项目根据市政公用设施建设项目的具体需求，列举出所有需要进行工程量清点的项目，包括道路、桥梁、排水系统、给水系统、供电系统等各个方面的工程。
3. 清点工程量对于每个工程项目，按照设计图纸和技术规范进行清点。
采用现场勘测或者依据相关资料进行计算，确保清点的准确性。
4. 进行计算和核对清点完成后，对每个工程项目的清点结果进行计算和核对，确保数据的正确性。
计算结果可以通过电脑软件进行自动计算，也可以通过手工计算。
5. 编制工程量清单表格根据工程量清点和计算结果，编制工程量清单表格。
清单中包含项目名称、单位、数量等详细信息，以便后续工程施工和预算的准确性。
三、工程量清单的重要性1. 建设项目的基础工程量清单是市政公用设施建设项目的基础，对于项目的顺利进行和预算的准确编制起到重要的作用。
只有清楚了解工程项目的工作量和材料需求，才能进行有效的管理和控制。
2. 确保工程质量工程量清单的编制需要依据相关的设计图纸和技术规范，确保工程项目的质量符合要求和标准。
通过详细的清点和计算，可以减少施工过程中的错误和瑕疵，提高工程的质量和安全性。
3. 有效控制成本工程量清单可帮助项目经理和工程师预估和计算工程材料的需求量，进而控制项目的成本。
只有在清楚了解工程量的基础上，才能进行合理的材料采购和工程预算计划，从而避免资金浪费和成本超支的情况。
4. 便于工程管理工程量清单的编制和使用，有助于工程管理人员对项目实施的全过程进行有效的跟踪和管理。
