三元催化器原理及常见故障解决办法 (1)
三元催化尾气处理器的原理
三元催化尾气处理器的原理【导言】1. 三元催化尾气处理器（Three-way Catalytic Converter）是一种常见的汽车尾气处理设备，使用催化剂将发动机排放的有害气体转化为无害物质。
2. 本文将深入探讨三元催化尾气处理器的原理，包括其组成结构、工作原理和效能评估，并分享个人观点和理解。
【1. 三元催化尾气处理器的组成结构】1.1 催化剂层1.1.1 催化剂层是三元催化尾气处理器最重要的部分，由贵金属催化剂（如铂、钯、铑）组成。
1.1.2 催化剂层通常分为两层，顶层用于氧气（O2）和一氧化碳（CO）的氧化反应，底层用于氮氧化物（NOx）的还原反应。
1.2 热稳定层1.2.1 热稳定层位于催化剂层上方，起到抵抗高温和热震的作用。
1.2.2 热稳定层通常由陶瓷材料构成，具有良好的热传导性能和耐高温性能。
1.3 声学层1.3.1 声学层位于热稳定层上方，主要用于降低排气系统噪音。
1.3.2 声学层通常由多孔陶瓷材料构成，能够吸收和分散排气噪音。
【2. 三元催化尾气处理器的工作原理】2.1 氧化反应2.1.1 在催化剂层的顶层，一氧化碳（CO）和未完全燃烧的碳氢化合物（HC）与氧气（O2）发生氧化反应，生成二氧化碳（CO2）和水（H2O）。
2.1.2 氧化反应是在高温条件下进行的，需要大量的氧气和催化剂的协同作用。
2.2 还原反应2.2.1 在催化剂层的底层，氮氧化物（NOx）与未完全燃烧的酮类化合物反应，发生还原反应，生成氮气（N2）、水（H2O）和二氧化碳（CO2）。
2.2.2 还原反应是在低温条件下进行的，同样需要大量的氧气和催化剂的协同作用。
2.3 三元催化效应2.3.1 三元催化尾气处理器利用催化剂层同时进行氧化反应和还原反应，实现一氧化碳（CO）、碳氢化合物（HC）和氮氧化物（NOx）的同时处理。
2.3.2 三元催化效应的核心在于催化剂层中贵金属催化剂的作用，有效转化有害气体为无害物质。

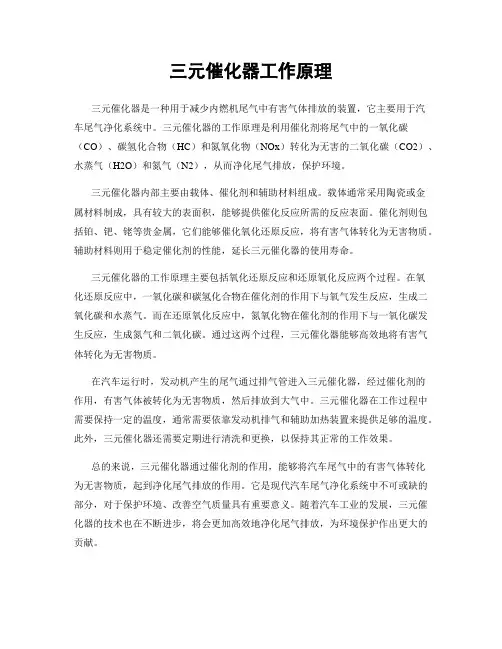

三元催化器工作原理
三元催化器工作原理三元催化器是一种用于减少内燃机尾气中有害气体排放的装置，它主要用于汽车尾气净化系统中。
三元催化器的工作原理是利用催化剂将尾气中的一氧化碳（CO）、碳氢化合物（HC）和氮氧化物（NOx）转化为无害的二氧化碳（CO2）、水蒸气（H2O）和氮气（N2），从而净化尾气排放，保护环境。
三元催化器内部主要由载体、催化剂和辅助材料组成。
载体通常采用陶瓷或金属材料制成，具有较大的表面积，能够提供催化反应所需的反应表面。
催化剂则包括铂、钯、铑等贵金属，它们能够催化氧化还原反应，将有害气体转化为无害物质。
辅助材料则用于稳定催化剂的性能，延长三元催化器的使用寿命。
三元催化器的工作原理主要包括氧化还原反应和还原氧化反应两个过程。
在氧化还原反应中，一氧化碳和碳氢化合物在催化剂的作用下与氧气发生反应，生成二氧化碳和水蒸气。
而在还原氧化反应中，氮氧化物在催化剂的作用下与一氧化碳发生反应，生成氮气和二氧化碳。
通过这两个过程，三元催化器能够高效地将有害气体转化为无害物质。
在汽车运行时，发动机产生的尾气通过排气管进入三元催化器，经过催化剂的作用，有害气体被转化为无害物质，然后排放到大气中。
三元催化器在工作过程中需要保持一定的温度，通常需要依靠发动机排气和辅助加热装置来提供足够的温度。
此外，三元催化器还需要定期进行清洗和更换，以保持其正常的工作效果。
总的来说，三元催化器通过催化剂的作用，能够将汽车尾气中的有害气体转化为无害物质，起到净化尾气排放的作用。
它是现代汽车尾气净化系统中不可或缺的部分，对于保护环境、改善空气质量具有重要意义。
随着汽车工业的发展，三元催化器的技术也在不断进步，将会更加高效地净化尾气排放，为环境保护作出更大的贡献。
三元催化器的工作原理
三元催化器的工作原理
三元催化器是一种常用于汽车尾气处理系统的设备，用于减少汽车尾气中的有害排放物质。
它的工作原理主要基于催化反应。
三元催化器的核心结构是由陶瓷或金属材料制成的蜂窝状载体，上面涂有催化剂。
这种催化剂通常由铂、钯和铑等贵金属组成。
当发动机运行时，排放出的废气通过进气管进入三元催化器。
在催化器内部，尾气与催化剂接触并进行化学反应。
三元催化器主要用于催化三种主要有害排放物质的转化：一氧化碳（CO）、氮氧化物（NOx）和碳氢化合物（HC）。
首先，一氧化碳与催化剂发生氧化反应，将一氧化碳转化为二氧化碳（CO2）。
这种反应需要空气中的氧气参与。
其次，氮氧化物与催化剂发生还原反应，将氮氧化物（NOx）转化为氮气（N2）和水蒸气（H2O）。
这种反应需要碳氢化
合物的还原剂参与。
最后，碳氢化合物与催化剂发生氧化反应，将碳氢化合物转化为二氧化碳和水蒸气。
通过这些化学反应，三元催化器能够有效减少汽车尾气中的有害物质排放。
但是，催化剂的效率会随着使用时间的增加而降低，需要定期更换催化剂。
总结起来，三元催化器通过催化反应将一氧化碳、氮氧化物和碳氢化合物转化为无害的二氧化碳、氮气和水蒸气，从而减少汽车尾气的污染。
三元催化异响简单解决方法
三元催化异响简单解决方法一、背景介绍三元催化异响是指在汽车尾气净化中，使用铂、钯和铑等三种金属催化剂进行氧化还原反应，将有害气体转化为无害物质。
但是，在使用过程中，可能会出现异响问题，即发动机启动后出现“咔嚓”声或行驶中出现“嘶嘶”声，这不仅影响了车辆的性能和舒适性，也可能对环境造成污染。
二、异响原因分析1. 催化剂老化：由于长时间使用和高温作用，三元催化剂会逐渐老化失效，导致异响产生。
2. 氧传感器故障：氧传感器是控制汽车尾气排放的重要部件之一。
如果氧传感器损坏或失效，就会导致三元催化剂无法正常工作，从而引起异响。
3. 排气管松动：排气管与三元催化剂之间的连接处如果松动或损坏，也会导致异响产生。
三、解决方法1. 更换三元催化剂：如果发现异响是由于老化失效引起的，就需要更换三元催化剂。
一般建议在车辆行驶10万公里左右更换一次，以保证其正常工作。
2. 更换氧传感器：如果检测出氧传感器故障，就需要及时更换。
一般建议在车辆行驶6万公里左右更换一次。
3. 检查排气管连接处：如果发现异响是由于排气管松动或损坏引起的，就需要检查排气管连接处是否紧固，如有松动或损坏，及时更换或修理。
四、注意事项1. 更换三元催化剂时，应选择质量可靠的品牌和型号，并请专业技师进行安装。
2. 更换氧传感器时，应选择与原件相同的品牌和型号，并请专业技师进行安装。
3. 在检查排气管连接处时，应先确保车辆已经停止运行，并使用支架将其固定住，以免意外伤害。
五、总结三元催化异响是汽车尾气净化中常见的问题之一，在日常使用中要注意保养和维护，并及时处理出现的问题。
通过更换三元催化剂、更换氧传感器和检查排气管连接处等方法，可以有效解决异响问题，提高车辆性能和舒适性，同时也对环境保护起到积极作用。
三元催化器原理及常见故障解决办法
三元催化器原理及常见故障解决办法三元催化器是一种能够在汽车尾气中将有害的气体转化为无害气体的装置。
它主要由陶瓷基底和负载在陶瓷基底上的三个催化剂组成，即钯、铂和铑。
三元催化器的原理是利用这些催化剂将尾气中的一氧化碳（CO）、氮氧化物（NOx）和氢气（HC）转化为二氧化碳（CO2）、氮气（N2）和水蒸气（H2O）。
三元催化器的工作过程可分为两个阶段：还原和氧化。
在还原阶段，催化剂利用氧气中的氧进行氧化反应，将一氧化碳和氢气转化为二氧化碳和水蒸气。
而在氧化阶段，催化剂利用汽车发动机尾气中的氧气进行氧化反应，将氮氧化物转化为氮气。
然而，三元催化器也存在一些常见的故障问题，需要及时解决。
其中最常见的问题是催化剂中毒和催化剂失效。
催化剂中毒通常是由于燃油中的杂质（如铅和硫）进入催化器而引起的，这些杂质会附着在催化剂表面，阻碍催化剂的正常工作。
解决这个问题的方法包括定期更换空气滤清器，使用有较低硫含量的燃油，并经常进行发动机检修和清洗。
另一个常见的问题是催化剂失效，这通常是由于高温、过高的空燃比和硝酸盐的氧化引起的。
高温会烧毁催化剂中的催化剂，使其失效。
过高的空燃比会导致催化剂中的催化剂过度饱和，使其失去催化作用。
硝酸盐的氧化也会导致催化剂的失效。
解决这个问题的方法包括定期检查发动机冷却系统，确保冷却系统正常工作，控制车速以避免高温，定期更换火花塞和控制空燃比在正常范围内。
此外，还有一些其他常见的故障问题，如催化剂损坏、催化剂堵塞和催化剂表面积缩减。
催化剂损坏通常是由于车辆撞击或振动引起的，需要更换受损的催化剂。
催化剂堵塞是由于催化剂表面灰尘和积碳堆积引起的，需要进行清洗或更换催化剂。
催化剂表面积缩减是由于催化剂表面积的减小引起的，需要更换催化剂。
总而言之，三元催化器能够有效净化汽车尾气中的有害物质。
然而，它也存在一些常见的故障问题，如催化剂中毒、催化剂失效、催化剂损坏、催化剂堵塞和催化剂表面积缩减。
要解决这些问题，需要定期检查和维护车辆，确保催化器正常工作。
三元催化器原理
三元催化器原理三元催化器（Three-way catalyst, TWC）是现代汽车尾气净化系统中的关键部件之一。
其主要作用是将三种主要污染物（CO、HC和NOx）转化为无害的二氧化碳、水和氮元素。
三元催化器在汽车尾气净化中的作用越来越重要，成为了现代汽车尾气净化技术的中心。
三元催化器原理基于催化剂的化学反应，即将有害气体转化为无害气体。
三元催化器通过将一些重要的化学反应在同一催化器中进行，使其在较低的温度下有效地净化尾气。
三元催化器主要由贵金属（铂、钯、铑等）制成的催化剂组成，催化剂被涂覆在无机物的陶瓷基底上。
当有害气体进入三元催化器时，它们会先通过氧气反应成二氧化碳和水或氮氧化物。
这种功能需要一个特定的氧气/有害气体比例，这就是“三向”名称的来源，其包括化学氧化、还原和酸还原反应。
Specifically, when carbon monoxide（CO）is present, it is oxidized to carbon dioxide（CO2）:CO + 1/2O2 → CO2三元催化器还包括氧气存储系统，它可以在发动机温度不足，氧化剂不足时保留和释放氧气，以确保催化剂始终在恰当的环境下工作。
这种存储能力是通过与催化剂配套的氧气传感器实现的，用于检测尾气中的氧气含量。
虽然三元催化器非常有效地净化汽车尾气，但它并不是完美的。
它不能去除一些其他的有害物质，例如颗粒物和硫化物，这些物质都能够污染环境和妨碍人类健康。
三元催化器的使用寿命也不是永久的，催化剂会随着时间和使用而磨损、变质。
车主需要定期更换三元催化器，并遵守维护建议，以确保汽车配备的三元催化器始终能够正常运作。
三元催化器是现代汽车尾气净化系统中的重要部分，其通过一系列的化学反应将有害气体转化为无害气体，并能够在较低的温度下进行作业，对环境和人类健康起到了积极的效果。
三元催化器的应用历史可以追溯到上世纪七十年代，当时美国政府开始加强对汽车废气的排放标准，汽车厂商不得不对汽车尾气净化技术做出改进。
浅谈五菱之光三元催化器故障的检修
浅谈五菱之光三元催化器故障的检修摘要：本文讲述了三元催化器的结构和工作原理，汽车尾气的检测方法，总结了三元催化器的故障形式和检查方法。
关键词：三元催化器；汽车尾气检测；三元催化器检查方法；故障维修一、前言五菱之光微型车采用了高性能B12发动机，B12发动机为最大功率63KW（85.7马力），最大扭矩108N·M，五菱之光最高车速可达135Km/h。
二、三元催化器三元催化器是安装在汽车排气系统中最重要的机外净化装置，载体部件是一块多孔陶瓷材料，载体是安装在排气管中的，称它是载体，是因为它本身并不参加催化反应，而是在上面覆盖着一层铂、铑、钯等贵重金属。
它可以把废气中的HC、CO变成水和CO2，同时把NOx分解成氮气和氧气。
HC、CO是有毒气体，过多吸入会导致人死亡，而NOx（氮氧化合物）会直接导致光化学烟雾、酸雨等情况发生，污染环境。
三元催化器氧化和还原反应，一氧化碳被氧化成二氧化碳，碳氢化合物被氧化成水和二氧化碳，氮氧化合物被还原成氮气和氧气。
使三种有害气体都变成了无害气体。
三元催化器最低要在350℃的时候起反应，温度过低时，转换效率急剧下降；而催化剂的活性温度（最佳的工作温度）是400℃到800℃，温度过高会使活性物质催化剂老化加速。
在理想的空燃比（14.7：1）下，三元催化器的转化效果最好。
当高温的汽车尾气通过三元催化器时，三元催化器中的活性物质将增强CO、HC和NOx三种气体的活性，促使其进行一定的氧化-还原反应，从而减少CO、HC和NOx的排放，使汽车尾气得以净化。
三、汽车尾气的检测方法根据国家的规定，汽车排放污染物的检测方法有双怠速法和稳态工况法。
通过汽车尾气排放的检测可分析发动机的工作状况、性能好坏。
造成汽车尾气超标的原因主要是燃烧不良、点火不正常、进气效果差、供油不正常、三元催化器工作不良等诸多方面。
当发动机各系统出现故障时，尾气中某种成分必然偏离正常值。
四、汽车三元催化器技术状况检查1、三元催化器的常见故障三元催化器的常见故障有三元催化器性能恶化；三元催化器老化；三元催化器熔损和破损等；三元催化堵塞后排气不畅，产生过高的排气背压，使发动机动力性下降。
三元催化老化是什么故障怎么解决
三元催化器的老化故障一般除了堵塞、碎裂或过热烧损之外，还有就是出现故障码也就是“三元催化效率低”，这就是通常所说的三元老化。
三元催化转化效率低，主要是因为催化剂被排气中的重金属、杂质等覆盖，这些覆盖物则主要来源于不良的燃油、机油参与燃烧，比如常见含铅汽油，机油添加剂含重金属等。
解决方法
1.三元催化器堵塞：
三元催化器堵塞主要原因就是积碳附着，造成三元催化孔洞被堵，从而影响发动机排气，发动机就会出现加速无力的故障。
可以采取清洗三元催化器进行处理，首先把三元催化器拆下来，用草酸或洁厕灵进行浸泡，这样就可以瓦解三元催化器上的积碳，让三元催化器恢复正常状态。
2.三元催化器碎裂或过热烧损：
三元催化器碎裂或过热烧损一般是由于磕碰或时间长了受到排气温度高，直接导致三元催化器里面的稀有金属滤网慢慢碎掉。
这种情况只能直接采取更换新的三元催化器即可，因为是无法修复的。
3.三元催化器效率低：
三元催化器效率低不仅严重造成车辆油耗增加，动力下降，尾气超标，更严重的能让排气管烧红，造成车辆自燃。
这种情况也是采取直接更换新的三元催化器即可，因为是无法修复的。
三元催化器的作用
三元催化器，是安装在汽车排气系统中最重要的机外净化装置，它可将汽车尾气排出的CO、HC和NOx等有害气体通过氧化和还原作用转变为无害的二氧化碳、水和氮气，使汽车尾气得以净化，从而保护环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三元催化器原理及常见故障清洗
(1)三元催化器的构成
三元催化器是安装在车辆排气系统上的一种用于环保目的的尾气净化装置，它的外壳为金属结构，内部是蜂窝状陶瓷载体，大至每平方厘米有网孔80个左右，载体上涂有贵金属催化剂(如铂、铑、钯等)。
(2)三元催化器的工作原理
发动机工作时，产生的高温气体通过三元催化器，当催化器温度达到400℃度时，装置中的贵金属发挥催化活性，废气二次燃烧，使其中的一氧化碳(CO)、碳氢化合物(HC)、与氮氧化合物(NO)发生氧化还原反应，将其转化为二氧化碳(CO2)、氮气(N2)和水(H2O)等，减少向大气中排放有害气体，实现环保功能。
(3)三元催化器常见故障种类
三元催化器根据车辆的型号、出产厂家不同，一般正常使用寿命为10-20万公里。
但是，由于汽油质量、机油质量、空气质量、发动机工况、路况、驾驶习惯等因素的作用，对三元催化器正常功能的发挥和使用寿命都有决定性的影响。
三元催化器常见故障有：
A、行驶10-20万公里以上超过使用寿命；
B、高温烧结变型，有效涂层损坏或消失；
C、化学中毒失效；
D、锈垢、碳垢堵塞。
(4)三元催化器故障原因及危害
内在因素：
a、三元中毒失效
造成三元中毒失效的原因很多，也很复杂，若排除暂时性的不确定因素影响，那么造成三元中毒失效的根本原因就是汽油和润滑油。
汽油中含有一定量的硫及金属灰份，如铁、锰、铅等，汽油在储运过程中也会混入大量金属灰份；还有就是机油中含有大量的硫、磷及金属灰份，含量虽大，但因其渗入燃烧室参与燃烧的量极少，危害性小于汽油，但已经变质的机油情况就不同了。
汽车燃烧后排出的废气通过三元催化器，部份硫、磷吸附在氧传感器及三元催化器表面，形成化学络合物薄膜，在氧、一氧化碳、金属灰份、水共存的状况下(这种共存是必然的)，硫、磷极易与它们发生反应生成相应的化学络合物，这些络合物会对贵金属催化剂产生屏闭，严重影响催化剂的活性，大大降低净化功能，造成三元中毒失效。
b、三元催化器堵塞
三元催化器堵塞物主要成份是大量的铁锈(FeO、Fe2O3、Fe3O4)、少量碳垢及锰、铅等的氧化物和硫、磷的化学络合物，其主要来源有两个方面：一是汽油(汽油在储运中混入的锈渍)，二是腐蚀生锈的排气支管中的锈垢(特别是排气管有过高温的车辆)。
这些堵塞物如同一个个、一片片封了孔的马蜂窝，堵塞在三元催化器蜂窝状陶瓷体的入口处。
当有效通孔截面积总和接近排气管截面积时，会造成排气不畅、背压上升，功率下降，油耗增加、温度上升等不良状况；当有效通孔截面积总和小于排气管截面积时，排气背压急速上升，会引发严重事故，如：排气管放炮、气门及凸轮轴损坏、排气支管烧红，发动机温度快速上升，熄火、引擎损坏等。
外在因素：
1、汽油：汽油含硫量高容易在三元催化器形成化学合物造成堵塞。
油质差，胶质多汽
油容易造成三元催化器堵塞，使用含铅或含锰抗爆剂汽油容易造成三元催化器堵塞(尽管我国已严禁使用含铅汽油，但有些地区汽油在运输贮存过程中铅污染严重，有些小炼油厂为了降低成本，仍在违法使用含铅抗爆剂。
含锰抗爆剂在发达国家已禁止使用，但我国大部分地区仍在使用)。
使用乙醇汽油容易造成三元催化器堵塞，乙醇汽油容易在燃烧时形成积碳，同时乙醇汽油对进气系统、燃烧系统胶质积碳有冲洗作用，冲洗下来的胶质积碳很容易在三元催化器形成堵塞。
2、机油：长期使用含硫、磷抗氧剂的机油容易造成三元催化器堵塞。
3、道路：由于汽车在加速、减速状况下产生不完全燃烧物更多，所以长期在拥堵道路上行驶容易造成三元催化器堵塞。
4、喷油嘴、进气道免拆清洗：由于在清洗过程中户冲洗下来大量胶质积碳，所以很容易造成三元催化器堵塞，这也是有些车辆在进行喷油嘴、进气道免拆清洗后油耗增加的原因。
5、涡轮增压：带涡轮增压的车辆容易发生三元催化器堵塞，这主要是由于驾驶员不正确操作造成的。
(5)三元催化器堵塞问题的解决
闭环电喷车三元催化器堵塞是一个很普通的问题，特别是道路拥堵的城市，燃油油质差的地区，这个问题更加突出。
三元催化器堵塞不仅严重造成车辆油耗增加，动力下降，尾气超标，更严重的能让排气管烧红，造成车辆自然。
长期以来，对于三元催化器堵塞没有有效的预防手段，也没有有效的治理手段，对于堵塞的“三元催化器”，只有采取更换的方法，既浪费了资源，又增加车辆用户的负担。
三元催化器清洗：
1.关闭发动机，将点火开关旋到OFF档位置。
2.断开燃油泵保险（继电器或从油箱处拆下油泵电路插头）
3.拆下车辆喷油器的供回油管路，根据车型在供回油管路上安装相应的快速接头，并与清洗机接好，（回油管可用安装盲堵，）
4.将三元清洗剂（1004燃油修复剂）按1瓶兑1000毫升的比例，加入清洗机油箱内.
5.接通电源，红色接车蓄电池的正极，黑色接车蓄电池的负极.
6.调压：将调压阀定在低压，将计时器旋在最高值，打开清洗机电源开关，根据所施工的车的电动汽油泵来调整清洗机的工作压力。
7.检查：检查所有的接头是否都已接好，确保无漏油现象的发生。
8.清洗.启动发动机，清洗工作开始，清洗剂用完后，发动机会自动灭火，（当发动机发生警报时表示将停止清洗，可根据情况停止或选择继续，如继续则将计时器旋到高值）在清洗过程中如发生异常，立即关闭清洗机电源开关，修正后在继续工作.
9.清洗完毕后，断开清洗设备电源开关，拆开清洗设备和车辆的各管路连接处，恢复车辆的原有燃油管路和电路系统。
10.启动发动机，检查有无泄露，一切正常后，清洗工作结束。
说明：车辆清洗过程中，会有难闻的尾气排出，发动机抖动，均为正常现象。
清洗机清洗液用完后，发动机会有部分积碳被软化，需车主高速行驶20-50公里，可全部排出。
