脉冲阀规格的确定
电磁脉冲阀型号及分类
电磁脉冲阀型号及分类
电磁脉冲阀型号：
直角式电磁脉冲阀型号有DMF-Z-20、DMF-Z-25、DMF-Z-40S、DMF-Z-50S、DMF-Z-62S、DMF-Z-76S
淹没式电磁脉冲阀型号有DMF-Y-25、DMF-Y-40S|DMF-Y-50S、DMF-Y-62S、DMF-Y-76S
直通式电磁脉冲阀型号有DMF-T-20、DMF-T-25S、DMF-T-40S、DMF-T-50S、DMF-T-70S
电磁脉冲阀分类：
DMF-Z直角式电磁脉冲阀为直角型阀其进出口之间的夹角为90℃，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉冲。
DMF-Y淹没式电磁脉冲阀，又称嵌入式阀，它直接安装在气包上，具有更好的直通喷吹,工作气源损换较小。
适用于气源压力范围较宽的场合。
它的工作压力为0.2-0.6Mpa。
DMF-T直通式电磁脉冲阀的特点是：空气进出口中心线在一条直线上，脉冲阀膜片把脉冲阀分为前后两个气室，接通压缩空气时脉冲阀处于关闭状态，开启动作原理和直角脉冲阀相同，只是气流喷射时的流动方向成180度，直通式脉冲阀的优点是安装方便，常用于脉冲气箱除尘器，缺点是气流经过间体阻力较大。

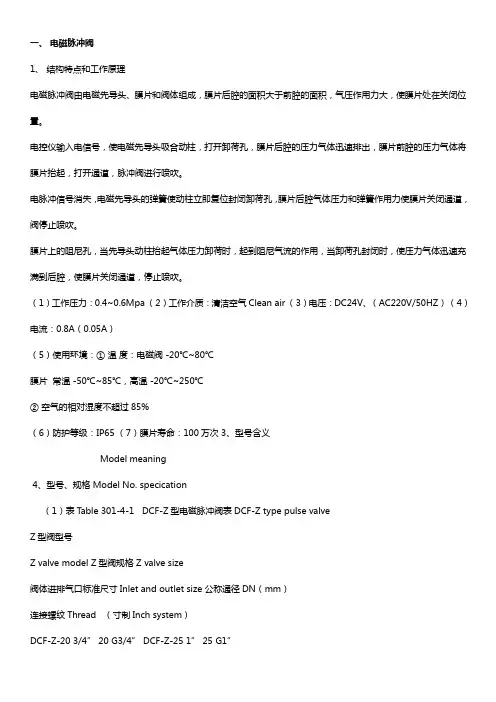

电磁脉冲阀型号规格【详细】
一、电磁脉冲阀1、结构特点和工作原理电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。
电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。
电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。
膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。
（1）工作压力：0.4~0.6Mpa （2）工作介质：清洁空气Clean air （3）电压：DC24V、（AC220V/50HZ）（4）电流：0.8A（0.05A）（5）使用环境：①温度：电磁阀 -20℃~80℃膜片常温 -50℃~85℃，高温 -20℃~250℃②空气的相对湿度不超过85%（6）防护等级：IP65 （7）膜片寿命：100万次 3、型号含义Model meaning4、型号、规格 Model No. specication（1）表Table 301-4-1 DCF-Z型电磁脉冲阀表DCF-Z type pulse valveZ型阀型号Z valve model Z型阀规格 Z valve size阀体进排气口标准尺寸Inlet and outlet size 公称通径DN（mm）连接螺纹Thread （寸制Inch system）DCF-Z-20 3/4” 20 G3/4” DCF-Z-25 1” 25 G1”DCF-Z-40S 1½" 40 G1½" DCF-Z-50S 2" 50 G2" DCF-Z-62S 2½" 62 G2½" DCF-Z-76S2½"76G3"（2）表T able 301-4-2 DCF-2L-B型电磁脉冲阀表DCF-2L-B type pulse valveB型阀型号B valve model B型阀规格 B valve size阀体进排气口标准尺寸Inlet and outlet size 公称通径DN（mm）连接螺纹Thread（寸制Inch system）DCF-2L-B3/4”20G3/4”5、外形尺寸Physical dimension （1）DCF-Z型阀DCF-Z pulse valve表Table 301-5-1 DCF-Z型阀安装参考尺寸表Installtion size table型号Model φ A B C D E DCF-Z-20 80 88 128 48 20 22 DCF-Z-25 96 113 136 65 22 27 DCF-Z-40 112 131 148 75 32 28 DCF-Z-40S 112 131 180 75 32 28 DCF-Z-50S 160 180 206 100 43 36 DCF-Z-62S 188 204 226 1 10 49 37 DCF-Z-76S2002202501205938注：尺寸以毫米计。
除尘器电磁脉冲阀选型
除尘器电磁脉冲阀选型
电磁脉冲阀是实现脉冲喷吹的主要元件，用户在电磁脉冲阀选型上有很多的疑惑，下面就介绍一下电磁脉冲阀选型的五种方法：
一、电气选择：电压规格应尽量选用AC220V、DC24较为便当。
二、依据管道参数选择电磁脉冲阀的：通径规格(即DN)、接口方式
1、依照现场管道内径尺寸或流量请求来肯定通径(DN)尺寸。
2、接口方式，普通>DN50要选择法兰接口，≤DN50则可依据用户需求自在选择。
三、依据流体参数选择电磁脉冲阀的：材质、温度组
1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体：宜选用食品级不锈钢材质电磁阀。
2、高温流体：要选择采用耐高温的电工资料和密封资料制造的电磁阀，而且要选择活塞式构造类型的。
3、流体状态：大至有气态，液态或混合状态，口径大于DN25订货时一定要辨别开来。
4、流体粘度：通常在50cSt以下可恣意选择，若超越此值，则要选用高粘度电磁阀。
四、依据持续工作时间长短来选择：常闭、常开、或可持续通电
1、当电磁阀需求长时间开启，并且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时，则选常闭型。
3、但是有些用于平安维护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。
五、依据压力参数选择电磁脉冲阀的：原理和构造种类
1、公称压力：这个参数与其它通用阀门的含义是一样的，是依据管道公称压力来定。
2、工作压力：假如工作压力低则必需选用直动或分步直动式原理;低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
电磁脉冲阀执行标准
电磁脉冲阀执行标准一、基本概念与分类电磁脉冲阀是一种利用电磁力控制气体或液体流量的阀体装置。
它由电磁铁、阀体、阀芯等部件组成，通过控制电磁铁的吸合和释放，实现阀门的开关动作。
根据其应用领域和结构特点，电磁脉冲阀可分为多种类型，如直动式电磁脉冲阀、先导式电磁脉冲阀等。
二、技术要求1.材质要求：电磁脉冲阀的材质应符合相关标准的要求，如不锈钢、铝合金等，以确保产品的耐腐蚀性和强度。
2.结构要求：电磁脉冲阀的结构应合理，能够满足其工作要求。
阀体应具有足够的强度和刚度，能够承受工作压力和温度变化的影响。
阀芯应具有良好的密封性能，能够保证气体或液体在阀门关闭时不会泄漏。
3.性能要求：电磁脉冲阀应具有快速、准确地开关性能，能够根据控制信号的要求实现气体的通断或流量的调节。
同时，电磁脉冲阀还应具有良好的耐压性能和耐腐蚀性能，能够适应不同介质对阀门材料的要求。
4.安全性要求：电磁脉冲阀应具有完善的安全保护措施，如过流保护、过压保护等，以确保产品的安全性和稳定性。
5.环保要求：电磁脉冲阀应采用环保材料和制造工艺，如无铅焊料、环保涂料等，以减少对环境的影响。
三、测试与检验1.外观检测：对电磁脉冲阀的外观进行检测，包括表面质量、尺寸精度等，以确保产品符合设计要求。
2.开关性能测试：对电磁脉冲阀的开关性能进行测试，包括开启和关闭时间、动作灵敏度等，以确保产品能够满足使用要求。
3.密封性能测试：对电磁脉冲阀的密封性能进行测试，包括气密性、水密性等，以确保产品具有可靠的密封性能。
4.耐压性能测试：对电磁脉冲阀的耐压性能进行测试，包括高压冲击试验、长期耐压试验等，以确保产品能够承受工作压力和温度变化的影响。
5.安全性测试：对电磁脉冲阀的安全保护措施进行测试，包括过流保护、过压保护等，以确保产品具有完善的安全保护功能。
6.环境适应性测试：对电磁脉冲阀的环境适应性进行测试，包括温度适应性、湿度适应性等，以确保产品能够在不同环境下正常工作。
脉冲阀质量标准
脉冲阀质量标准介绍脉冲阀是一种用于控制流体流动的关键元件，广泛应用于工业自动化控制和流体控制系统中。
脉冲阀的质量标准对于保证流体控制的精度和稳定性非常重要。
本文将就脉冲阀质量标准进行全面、详细、完整且深入地探讨。
脉冲阀质量标准的重要性脉冲阀作为流体控制系统中的关键元件，其质量标准的高低直接影响到系统的工作效果和稳定性。
合格的脉冲阀能够确保流体的精确控制和准确调节，提高生产效率，降低能源消耗，并减少系统故障的发生和维修成本的支出。
脉冲阀质量标准的主要内容1. 材料选择脉冲阀的材料选择直接影响到其耐腐蚀性能、耐磨性和密封性能。
一般来说，脉冲阀的接触流体部分应选用耐腐蚀性能好、耐磨性高的材料，如不锈钢、铜合金等。
2. 加工工艺脉冲阀的加工工艺对其内部结构和表面精度有重要影响。
加工精度高、表面光滑的脉冲阀能够减小流体流动的阻力，提高流体的控制精度。
3. 密封性能脉冲阀的密封性能是其质量标准的重要指标之一。
良好的密封性能可以防止流体泄漏和外界杂质进入，确保流体控制的精确度和稳定性。
4. 流量特性脉冲阀的流量特性是指其流量随阀门开度的变化规律。
脉冲阀应满足线性流量特性，即阀门开度与流量之间存在线性关系，以便实现精确的流量调节。
5. 响应时间脉冲阀的响应时间是指其从接收控制信号到实际动作反应的时间。
合格的脉冲阀应具有较短的响应时间，以提高流体控制的实时性和稳定性。
脉冲阀质量标准的检测方法1. 材料成分分析通过对脉冲阀的材料进行化学成分分析，检测各元素的含量是否符合标准要求，确保脉冲阀材料的质量。
2. 密封性能测试采用气密性测试仪对脉冲阀的密封性能进行检测，检查阀门是否存在泄漏现象，以及泄漏的程度。
3. 流量特性测试利用流量计对脉冲阀的流量特性进行测试，测量不同阀门开度下的流量数值，判断其是否符合线性流量特性。
4. 响应时间测试通过传感器和数据采集设备，对脉冲阀的响应时间进行测试，计算从控制信号到阀门动作的时间间隔。
脉冲阀选型手册
脉冲阀选型手册
脉冲阀选型手册是指用于指导用户选择适合特定应用的脉冲阀的手册。
脉冲阀是一种用于控制气体或液体流动的装置，它通过控制阀门的开启和关闭来实现流动的控制。
脉冲阀广泛应用于工业自动化、液压系统、流体控制和机械设备等领域。
一个脉冲阀选型手册通常包含以下内容：
1. 脉冲阀的基本原理和工作方式：介绍脉冲阀的基本工作原理，包括控制原理、操作方式和阀门结构等。
2. 脉冲阀的分类和特点：介绍脉冲阀的不同分类和各种类型的特点，例如单向阀、双向阀、电动阀、气动阀等。
3. 选型指南：提供选择脉冲阀的指导方法和步骤，包括根据工作条件、流量要求、压力范围等因素来确定适合的脉冲阀型号和规格。
4. 技术参数和性能曲线：列出各种脉冲阀的详细技术参数和性能曲线，包括流量范围、压力范围、温度范围、材料、密封性能等。
5. 安装和维护指南：提供脉冲阀的安装和维护指导，包括安装位置、连接方法、维护周期等。
6. 实例和案例分析：给出一些脉冲阀应用的实例和案例分析，帮助用户更好地理解和应用脉冲阀。
总之，脉冲阀选型手册是一种帮助用户选择适合特定应用的脉冲阀的指南，其中包含了脉冲阀的基本原理、分类、选型指南、技术参数和性能曲线、安装和维护指南等信息。
上海袋配脉冲阀参数
上海袋配脉冲阀参数
哎，说到上海袋配脉冲阀参数，咱们得精细点来。
脉冲阀这东西，在上海那边儿的工业环保设备上用得挺广泛的，特别是在除尘设备上。
咱得知道，脉冲阀的参数直接关系到除尘效果和设备运行效率。
先说说这脉冲阀的口径吧，常见的口径有2寸、2.5寸、3寸等，具体得看你那除尘设备的需求。
再来说说这脉冲阀的工作压力，一般工业用的脉冲阀工作压力在0.4到0.8兆帕之间，选的时候得根据设备的工作压力来。
还有啊，脉冲阀的喷吹时间也得注意，这决定了除尘袋上灰尘被清除的效果。
喷吹时间太短，灰尘可能清不干净；喷吹时间太长，又可能浪费能源。
所以，得根据除尘袋的材质和工况来设定合适的喷吹时间。
另外，脉冲阀的材质也得看，现在常用的有铸铝、不锈钢等。
铸铝的脉冲阀价格相对便宜，但不锈钢的耐腐蚀性能更好，适合在一些特殊环境下使用。
最后，咱得注意这脉冲阀的连接方式。
常见的连接方式有法兰连接、螺纹连接等，得根据设备的接口来选。
总之啊，选上海袋配脉冲阀时，得综合考虑口径、工作压力、喷吹时间、材质和连接方式等因素，才能选到合适的脉冲阀，保证除尘设备的正常运行和除尘效果。
脉冲阀选型与使用
脉冲阀是袋式除尘器脉冲清灰的关键执行部件，其设计 选型直接影响清灰效率，影响整个除尘器的运行效率。
单阀喷吹面积 =滤袋面积*滤袋条数 =3.14*滤袋直径*滤袋长度*滤袋条数
脉冲阀选型： 1）问客户：单阀所带滤袋直径、长度、条数； 2）计算单阀喷吹面积； 3）根据“推荐表”，选择相应脉冲阀尺寸； 4）问客户安装型式：淹没/直角/螺母/直通等
2）工作压力：
淹没式
—— 0.2-0.4MPa
直角/直通式 —— 0.3-0.6MPa
3）配套气包容积：
脉冲阀规格 配套气包容积 (升)
3/4"
≥ 40
1"
≥ 40
1.5"
≥ 70
2"
≥ 150
2.5"
≥ 200Байду номын сангаас
3" 3.5"、 4"
≥ 300 ≥ 450
规格 工作压力 喷吹面积 (MPa) (平方米)
3/4" 1" 11/2" 2" 21/2" 3" 4"
3.5~6（10） 8~10（14） 12~16（25） 0.2~0.6 18~28（36） 27~38（45） 37~65（90） 70~90（120）
脉冲阀使用
脉冲阀使用：
1）脉冲宽度：100-200毫秒 （即 0.1-0.2秒）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉冲阀规格及清灰强度之间的联系
清灰强度及脉冲阀规格的确定
LMC袋除尘器设计方案为：12条滤袋同用一只脉冲阀，喷吹一次同时满足12条滤袋的清灰要求。
（1）12条滤袋在过滤风速0.9m/min时通风量计算：
滤袋直径Ф130mm，长度6米，数量12条。
处理风量：QA＝0.13X3.14X6X12X.0.9X60＝1587m3/h＝0.44m3/s
0.15秒时通风量为0.066 m3
(2)不同口径脉冲阀耗气量计算
计算公式：QB =CvFg(ASCO公司提供)
式中：QB－喷吹耗气量ft3/h
Cv－流量系数
Fg－脉冲阀在一定压力下的流量ft3/h
A：21／2″脉冲阀耗气量
查表：Cv＝106
0.3pMPa时，Fg＝1800ft3/h（1英尺3＝28.32升）
QB1＝CvFg＝106X1800＝190800ft3/h＝5403m3/h＝1.5m3/s
脉冲宽度0.15秒时耗气量0.23m3″
引射气流量（3倍）0。
23X3=0.69M3
总喷吹量：Q21／2″＝0.23＋0.69＝0.91（m3）
B：11／2″脉冲阀耗气量（压缩空气压力0.3pMPa）
查表：Cv＝51
0.3pMPa时，Fg＝1800ft3/h（1英尺3＝28.32升）
QB2＝CvFg＝51X1800＝91800ft3/h＝2600m3/h＝0.72m3/s 脉冲宽度0.15秒时耗气量0.11m3″
引射气流量（3倍）0.11X3=0.33M3
总喷吹量：Q11／2″＝0.11＋0.33＝0.44（m3）
(3)脉冲阀规格确定
由上述计算：滤袋处理风量QA＝0.066m3／0.15S
21／2″脉冲阀喷吹量Q21／2″＝0.9m3／0.15S
11／2″脉冲阀喷吹量Q11／2″＝0.44m3／0.15S。
