第八章 常见的通信系统与网络
移动通信原理与系统——第八章 第五代移动通信
NFV基础设施（NFVI）
虚拟计算
虚拟存储
虚拟网络
虚拟化层
计算
存储
网络
图6 NFV架构
NFV 管理
和 编排
NFV优势
✓ NFV 是从运营商角度出发 提出的一种软件和硬件分 离的架构，将虚拟化技术 引入到电信领域，采用通 用平台来完成专用平台的 功能。
✓ NFV 能 实 现 软 件 的灵 活 加 载，从而可以在数据中心 、网络节点和用户端等不 同位置灵活地部署配置， 加快网络部署和调整的速 度，降低业务部署的复杂 度，提高网络设备的统一 化、通用化、适配性等。
同发展，实现网络变革。 ✓ 新型基础设施平台将引入互联网和虚拟化技术，设计实现基于通用设
施的新型基础设施平台，关键技术是NFV和SDN。 ✓ 新型的5G网络架构包含接入、控制和转发三个功能平面。
核心网 接入网
转发功能 控制功能 接入功能
5G网络逻辑架构
分布式组网 集中式组网 动态自组织网
Mesh网 Wi-Fi
➢ 增强移动宽带（Enhanced Mobile Broadband, eMBB）场景 ➢ 海量机器通信（Massive Machine Type Communications, mMTC）
场景 ➢ 超 高 可 靠 、 低 时 延 通 信 （ Ultra Reliable and Low Latency
➢ mMTC应用场景
• mMTC主要面向智慧城市、环境监测、智能农业、森林防火等以传感 和数据采集为目标的应用场景，具有小数据包、低功耗、海量连接等特 点。这类终端分布范围广、数量众多，不仅要求网络具备超密集连接的 支持能力，满足每平方公里100万连接数密度的指标要求，而且还要保 证终端的超低功耗和超低成本。
通信系统基础知识要点
通信系统基础知识要点通信系统是现代社会中不可或缺的基础设施，它连接了人与人、人与物、物与物之间的信息传递。
要了解通信系统的运作原理和基础知识，可以从以下几个要点着手。
一、通信系统的概述通信系统是通过传输介质将信息从发送方传递到接收方的系统。
它由发送设备、传输介质和接收设备组成。
发送设备将信息转化为信号，通过传输介质传输后，接收设备将信号转化为可理解的信息。
二、通信系统的基本原理通信系统的基本原理可以归纳为三个过程：信号的产生与获取、信号的传输、信号的处理与解析。
信号的产生与获取是指通过传感器等设备将信息转化为信号。
信号的传输是指将信号通过传输介质传输到接收设备。
信号的处理与解析是指接收设备将接收到的信号进行处理，还原为原始信息。
三、通信系统的传输介质通信系统的传输介质可以分为有线传输介质和无线传输介质两大类。
有线传输介质包括光纤、电缆等，它们通过导线传输信号。
无线传输介质包括无线电波、红外线等，它们通过空气传输信号。
不同的传输介质有不同的传输速率和传输距离。
四、常见的通信系统技术通信系统技术涉及到信号的编码、调制解调、多路复用等方面。
信号的编码是指将原始信号转化为数字信号或模拟信号的过程，常见的编码方式有布莱叶盲区编码、曼彻斯特编码等。
调制解调是指将数字信号转化为模拟信号或模拟信号转化为数字信号的过程，常见的调制解调方式有调频调制、调幅调制等。
多路复用是指将多个信号通过同一传输介质传输的技术，常见的多路复用方式有频分多路复用、时分多路复用等。
五、通信系统的网络结构通信系统的网络结构有点对点通信和广播通信两种方式。
点对点通信是指信息在发送方和接收方之间进行直接传输，如电话通话。
广播通信是指信息通过广播信道传输给多个接收方，如电视广播。
六、通信系统的安全技术通信系统的安全技术主要包括数据加密、身份认证、防止恶意攻击等方面。
数据加密是指将原始数据转化为密文的过程，只有具有解密密钥的接收方能够还原数据。
第八章 CDMA移动通信系统(一)
功率控制的原则是：当信道的传播条件突然改善时， 功率控制的原则 功率控制应作出快速反应(例如在几微秒时间内)，以防 止信号突然增强而对其它用户产生附加干扰；相反，当 传播条件突然变坏时，功率调整的速度可以相对慢一些。 也就是说，宁愿单个用户的信号质量短时间恶化，也要 宁愿单个用户的信号质量短时间恶化， 宁愿单个用户的信号质量短时间恶化 防止许多用户都增大背景干扰。 防止许多用户都增大背景干扰。
(2) 正向功率控制。 正向功率控制也称下行链路功 率控制。其要求是调整基站向移动台发射的功率，使 任一移动台无论处于小区中的任何位置上， 任一移动台无论处于小区中的任何位置上， 收到基站 的信号电平都刚刚达到信干比所要求的门限值。 的信号电平都刚刚达到信干比所要求的门限值。 作到 这一点，可以避免基站向距离近的移动台辐射过大的 信号功率，也可以防止或减少由于移动台进入传播条 件恶劣或背景干扰过强的地区而发生误码率增大或通 信质量下降的现象。
(a)
(b)
图 8-1 CDMA蜂窝系统的多址干扰
2. CDMA蜂窝通信系统的功率控制 蜂窝通信系统的功率控制
功率控制技术是CDMA系统的核心技术。CDMA系统是 一个自扰系统，所有移动用户都占用相同的带宽和频率 占用相同的带宽和频率，在 占用相同的带宽和频率 CDMA系统中，不同用户发射的信号由于距基站的距离不同， 到达时的功率也不同。距离近的信号功率大，距离远的功率 小，相互形成干扰，这种现象称为“远近效应” 。CDMA系 “远近效应” 统要求所有用户到达基站接收机信号的平均功率要相等才能 正常解扩，功率控制就是为解决这一问题。它调整各个用户 发射机的功率，使其到达基站接收机的平均功率相等。功率 控制分为前向功率控制和反向功率控制，功率控制的原理有 两种类型：开环控制与闭环控制。
第八章 常见的通信系统与网络
教学小结：GSM的网络结构
教学条件
多媒体教学
教学重点
ISO/OSI模型、TCP/IP协议模型
教学难点
ISO/OSI模型、TCP/IP协议模型
主要教学环节、方法及内容设计
时间（分）
一、引入
通信网络（Communication Network)：就是将通信终端、转接点和通信链路相互连接、实现两个以上通信终端之间信号传输的通信体系，这是包括终端设备、传输设备、交换设备和网络技术的综合系统，旨在向用户提供各种通信服务。
移动设备由国际移动设备识别号（IMEI）唯一地识别。SIM卡包含了国际移动用户识别号（IMSI）、识别用户、用以鉴定的密匙，以及其它用户信息。IMEI和IMSI是独立的，从而有个人的灵活性。SIM卡可以通过口令或个人识别码保护侵权。
移动设备由国际移动设备识别号（IMEI）唯一地识别。SIM卡包含了国际移动用户识别号（IMSI）、识别用户、用以鉴定的密匙，以及其它用户信息。IMEI和IMSI是独立的，从而有个人的灵活性。SIM卡可以通过口令或个人识别码保护侵权。
（2数据链路层
在不可靠的物理层上实现可靠的数据传输，即采用一定的差错控制技术在网络的相邻节点之间可靠地传送数据帧。包括数据传输设备和数据终端设备
（3）网络层
将上一层传下来的数据帧封装成“分组”或“数据报”，为其选择合适的路由传送到目的地。
（4）传输层
数字通信第八章完整版
03
数字信号的生成与传输
数字信号的生成
数字信号的种类
脉冲编码调制（PCM）、增量调制（ΔM）、脉码调制（PCM） 等。
数字信号的生成方法
通过采样、量化和编码三个步骤将模拟信号转换为数字信号。
采样定理
采样频率必须大于信号最高频率的两倍，才能准确恢复原始信号。
数字信号的调制与解调
BCH码与RS码的解码方法
BCH码和RS码的解码通常采用代数方法和迭代算法相结合的方式进行。在解码过程中，需要解决一系列 复杂的数学问题，如求解高次方程和矩阵运算等。
05
数字通信中的多路复用技术
时分复用（TDM）
总结词
时分复用是一种将时间分割成多个时间段，并在每个时间段上传输一路信号的 复用技术。
详细描述
CDMA通过给每个用户分配一个独特的扩频码型，实现多个 用户在同一频段上的通信。接收端利用相关器对接收到的信 号进行解扩频，还原出原始信号，从而实现多路信号的复用 和解复用。
06
数字通信中的交换技术
电路交换与分组交换的基本概念
电路交换
在通信过程中保持通信链路状态，占 用通信资源直到通信结束。
ATM
异步传输模式，采用固定长度的信元传输，支持实时、非实时等多种业务，具有高效的带宽管理和统计复用功能。
ATM交换
基于信元的交换方式，通过建立虚通道和虚路径实现灵活的带宽管理和多业务支持。
07
数字通信中的无线通信技术
无线通信的基本概念
无线通信
利用电磁波在空间传输信 息的通信方式。
无线通信系统
由发送端、接收端和传输 媒介组成，传输媒介通常 是空气或空间。
线性分组码的编码原理
线性分组码的编码过程是在满足一定数学关系的前提下， 将输入信息序列映射到一个新的码字序列。这种映射关系 可以由线性方程组表示。
电路中的通信系统和网络连接
电路中的通信系统和网络连接随着科技的不断发展，电路中的通信系统和网络连接在我们的生活中扮演着非常重要的角色。
它们不仅使我们能够远距离沟通和交流，还保证了各种设备和系统的正常运行。
本文将探讨电路中通信系统和网络连接的基本原理、应用和发展趋势。
一、通信系统的基本原理通信系统是指通过传输介质将信息从发送方传输到接收方的系统。
在电路中，通信系统通常包括发送端和接收端两部分。
发送端将信息转换为信号，通过电路传输，然后接收端将信号转换回信息。
通信系统的基本原理是信号的传输。
信号可以是模拟信号或数字信号。
模拟信号是连续变化的信号，而数字信号是离散的、基于二进制的信号。
通信系统中常用的传输介质包括导线、光纤、无线电波等。
二、通信系统的应用通信系统广泛应用于各个领域，包括电信、互联网、广播电视等。
在电路中，通信系统的应用非常丰富。
1. 电话通信电话通信是最常见的通信系统之一。
通过电话线路将声音信号转换为电信号，再通过网络连接传输到接收方。
电话通信使人们能够实时进行语音交流，极大地便利了人们的生活和工作。
2. 数据传输数据传输是通信系统中非常重要的一环。
通过计算机网络、局域网或广域网，可以将数据以高速、稳定地方式传输。
数据传输在电路设计、信息交换等领域有广泛应用。
3. 无线通信无线通信是近年来发展非常迅速的通信技术。
通过无线电波等介质，可以实现远距离通信和数据传输。
无线通信在移动通信、物联网等领域有广泛应用。
三、网络连接的基本原理网络连接是指将多个设备通过网络连接在一起，实现信息的交换和共享。
在电路中，网络连接通常采用局域网、广域网和互联网等形式。
网络连接的基本原理是通过路由器、交换机等设备将多个设备连接在一起，形成一个网络。
网络连接可以是有线连接，也可以是无线连接。
通过网络连接，设备之间可以实现互联互通，进行数据的传输和共享。
四、网络连接的应用网络连接在电路中有许多重要的应用。
1. 物联网物联网是指通过网络连接将各种设备和物体连接在一起，实现信息的收集、传输和处理。
5G移动通信系统_第8章_v4_20230414_邓集检
铂松信息
和分布式远程射频单元等，构建高效的无线接入网络架构。
8.1.2 云化对电信业带来的价值
相较于传统概念中的集中式RAN，概念扩展升级之后的C-RAN架构的优 势主要体现在以下几个部分：
第一点
• 也是运营商最为看重的一点，C-RAN的提出降低了运营商的 CAPEX和OPEX。
第二点
• C-RAN是一个绿色的无线接入网，也就是说，C-RAN具有低能 耗的优势。
5 铂松信息
8.1.1无线云化的驱动力
传统的RAN架构中，多种网络标准需要不同的专网来支持，运营成本较 大，在5G网络中，使用一个图8.3的统一接入平台，用户在该平台上可 通过软件调整不同的网络接入制式，达到个性化定制以及便于部署和管 理的目的，最终达到业务之间的高效协调。
4G
Pre5G
5G
WiFi
• 每个基站都要由相关的专业厂商来开发“垂直的解决
1
方案”，一站一案。
• 每个基站上均配有一定数量的天线，这些天线形成一
个扇区，而每个扇区中的天线负责自己小区对应的一
2
部分。
• 由于干扰的存在，系统容量会受到自然条件的限制，
独立开展工作的基站在频谱效率上已经很难再获得增
3
长。
9 铂松信息
8.1.1无线云化的驱动力
式，以更低的成本为移动用户提供多元化的业务支持。
2 铂松信息
8.1.1无线云化的驱动力
超高速率
3D/UHD 视频
eMBB
VR/AR
智能家居
工业自动化
无人驾驶
mMTC 智能交通 URLLC 关键App
高清语音 云办公
云游戏
M2M
智能城市
远程手术
第八章CDMA移动通信系统 一
第八章CDMA移动通信系统一在当今通信技术飞速发展的时代，CDMA 移动通信系统作为其中的重要一员，具有独特的优势和特点。
CDMA，即码分多址（Code Division Multiple Access），是一种扩频通信技术。
与传统的频分多址（FDMA）和时分多址（TDMA）技术不同，CDMA 允许所有用户在同一时间、同一频段上进行通信，通过为每个用户分配特定的编码序列来区分不同的用户信号。
CDMA 移动通信系统的核心原理在于扩频技术。
扩频通信将待传输的信息信号扩展到一个很宽的频带上，使得信号的功率谱密度降低，从而提高了通信的保密性和抗干扰能力。
在接收端，通过与发送端相同的编码序列进行相关解调，恢复出原始信号。
CDMA 系统具有诸多优点。
首先是抗干扰能力强。
由于采用了扩频技术，CDMA 信号在传输过程中能够有效地抵抗各种干扰，包括自然干扰和人为干扰。
即使在信号较弱的情况下，也能保持较好的通信质量。
其次，CDMA 系统具有较高的频谱利用率。
多个用户可以共享同一频段，大大提高了频谱资源的利用效率。
再者，CDMA 系统的保密性好。
每个用户的编码序列都是唯一的，且具有随机性，使得窃听者难以获取有用信息。
CDMA 移动通信系统的网络结构主要包括移动台（MS）、基站子系统（BSS）和网络子系统（NSS）。
移动台是用户终端设备，如手机等。
基站子系统负责与移动台进行无线通信，包括基站收发信机（BTS）和基站控制器（BSC）。
网络子系统则负责整个网络的管理和控制，包括移动交换中心（MSC）、归属位置寄存器（HLR）、拜访位置寄存器（VLR）等。
在 CDMA 系统中，功率控制是一项关键技术。
由于所有用户共享同一频段，如果某个用户的发射功率过大，会对其他用户造成干扰；反之，如果发射功率过小，又会影响自身的通信质量。
因此，需要进行精确的功率控制，使得每个用户的发射功率既能满足通信需求，又不会对其他用户造成过多干扰。
功率控制分为前向功率控制和反向功率控制。
第八章_卫星通信
通信微波天线的波束应对准地球上的通信 区域。但是，对于采用自旋稳定方式以保持姿 态稳定的静止卫星，由于卫星是旋转的，故要 采用消旋天线，才能使波束始终对准地球。常 用的有机械消旋天线和电子消旋天线，其消旋 原理是用机械的方法或电子的方法，让天线的 旋转方向与卫星自旋方向相反，而两者的旋转 速度相等，以保证天线波束始终朝着地球上需 要通信的区域。
第八章 卫星通信
8.1 卫星通信的基本概念
卫星通信是指利用人造地球卫星作为中继站转发 无线电信号，在两个或多个地面站之间进行的通信过 程或方式。卫星通信属于宇宙无线电通信的一种形式， 工作在微波频段。
宇宙通信是以宇宙飞行体或通信转发体作为对象的 无线电通信。它可分为三种形式：
（1）地球站与宇宙站间的通信； （2）宇宙站之间的通信； （3）通过宇宙站的转发或反射进行的地球站之间 的通信。
（1） he =500km时，由公式求得S=4892km； （2） he =35800km时，S=18100km。
由于卫星处于外层空间，即在电离层之外， 地面上发射的电磁波必须能穿透电离层才能到 达卫星；同样，从卫星到地面上的电磁波也必 须穿透电离层，而在无线电频段中只有微波频 段恰好具备这一条件，因此卫星通信使用微波 频段。
继通信技术，且天线尺寸也较小，因此，卫星通信最 常用的是C波段。
8.2 通信卫星的种类
目前，通信卫星的种类繁多，按不同的标准有 不同的分类。下面我们给出几种常用的卫星种类。
(1)按卫星的结构可分为：无源卫星和有源卫星 两类。
无源卫星是运行在特定轨道上的球形或其它形 状的反射体，没有任何电子设备，它是靠其金属表 面对无线电波进行反射来完成信号中继任务的。在 20世纪50~60年代进行卫星通信试验时，曾利用过这 种卫星。
第八章移动交换详解
提供个性化的回铃音服务，用户可以根据喜好选择不同的音乐或音效。
物联网应用
借助移动交换技术实现设备间的互联互通和数据传输，广泛应用于工业制造、农业生产、物流管理等领域。
智能交通系统
利用移动交换技术实现交通信号灯控制、路况信息发布、车辆调度等功能，提高交通运营效率和管理水平。
远程医疗系统
通过移动交换技术实现远程诊断、远程会诊、远程手术指导等功能，为偏远地区或特殊患者提供高质量的医疗服务。
智能家居系统
利用移动交换技术实现家庭设备的远程控制、智能安防、环境监测等功能，提高家庭生活的便捷性和安全性。
05
CHAPTER
移动交换的运维与管理
网络监控
故障处理
数据备份与恢复
网络安全
通过专业的网络监控工具，对移动交换网络进行7x24小时不间断的监控，确保网络设备的正常运行。
定期对网络中的重要数据进行备份，确保数据的安全性和可恢复性。
分组传输
存储转发
路由选择
分组在传输过程中，会在每个节点进行存储和转发，直到到达目的地。
根据网络状况和分组的目的地址，选择最佳的传输路径进行转发。
03
02
01
03
CHAPTER
移动交换网络架构
移动交换中心（MSC）与访问位置寄存器（VLR）紧密耦合，提供电路交换服务。
MSC/VLR架构
基站子系统（BSS）与操作支持子系统（OSS）协同工作，实现无线接入和网络管理功能。
建立故障处理流程，对网络中出现的故障进行及时响应和处理，减少故障对网络的影响。
加强网络安全管理，防范网络攻击和病毒入侵，保障网络的稳定性和安全性。
A
B
C
D
06
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

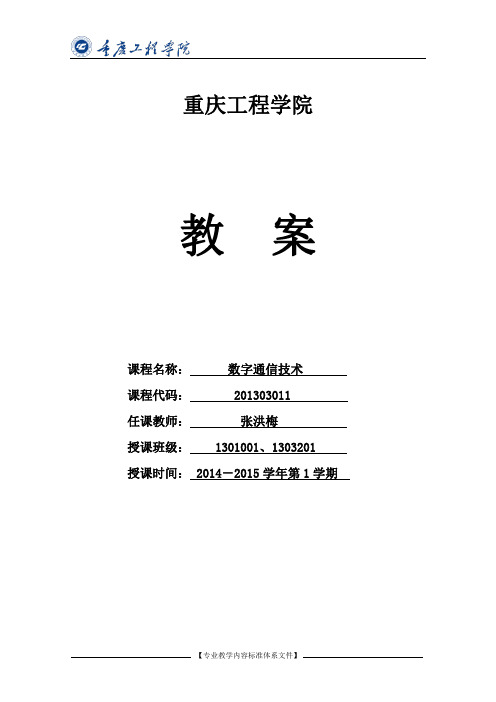

教 案
