平法学习之五：板

从计算设置学平法之五——板的计算设置介绍实际工程中，板中需要计算的钢筋主要包括板面筋、底筋、温度筋、负筋及其分布筋、马凳筋、拉筋及洞口加筋。

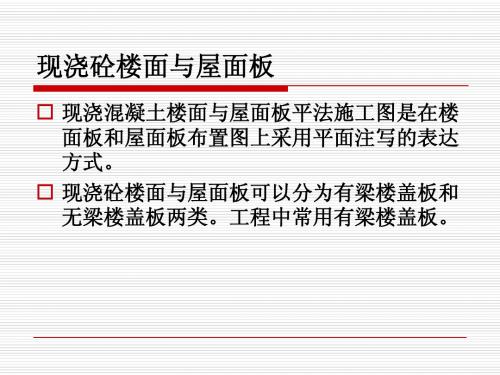

平法中04G101-4对板的相关钢筋进行了平法描述。

下面我们一起来学习一下板构件的特点及钢筋的计算：一、算量基本方法:板钢筋的计算（图集规定）一、受力筋1.长度计算:图001图集04G101-4第25页对有梁楼面和屋面板的受力筋进行标注，如上图，多跨布置的受力筋贯通布置，上部贯通筋在≤跨中l0/2区域进行连接。

负筋的长度按照设计的尺寸进行计算板受力筋端部支座做法如下图002~004：图002 端部支座为梁图003端部支座为剪力墙图004 端部支座为圈梁和支座为砌体墙2.根数计算:受力筋根数计算，受力筋从梁边上开始排布，起始距离距梁角筋为1/2板筋间距（如上图001所示），然后按照间距排布。

根数=（板净距-2*起步）/间距+13.跨板受力筋计算与受力筋类似。

二、负筋：1.长度计算：L=支座内长度+左（右）标注+左（右）弯折，弯折长度默认取计算设置第9项，当用户在负筋定义中输入弯折长度时，则计算时用输入的弯折长度替换此弯折长度，当标注长度遇到洞口时，需要扣减洞口的尺寸。

2.根数计算:负筋根数计算，即是按照负筋的布置长度，以间距进行计算。

根数=（布置线长度-2*起步）/间距+1三、分布筋：1.长度计算：根据计算设置第4项所设定的计算方法进行计算；遇到洞口时按伸至洞口边减保护层处理2.根数计算：N=(左标注-50)/分布筋间距+1+(右标注-50)/分布筋间距+1（分布筋数量需要扣除洞口尺寸）四、马凳筋：一型：长度：L=L1+2*L2+2*L3根数：若输入的钢筋信息为：数量+级别+直径时，直接取所输入的数量即可；若输入的钢筋信息为：级别+直径+间距*间距时，当该最小板块布置了温度筋和负筋或布置了面筋时，则马凳筋的数量按以下方式进行计算：双向布置计算方法：N=ceil（板净面积/马凳筋面积）+1，马凳筋筋面积=S1*S2梅花布置计算方法：N=2*[ceil（板净面积/马凳筋面积）+1]当该最小板块仅布置了负筋时，则马凳筋的数量按以下方式进行计算：使用负筋的布置范围(扣除范围两端与别的负筋相交的范围)除以马凳筋的间距(取最前面的间距)再乘以该负筋中马凳筋的排数信息即可得出马凳筋的总数。

二型：长度：单根马凳长度：L=L1+2*L2+2*L3马凳筋起步距离：该型马凳筋在计算每排数量时，不考虑起步距离，从支座边开始布置，按向上取整+1计算；但在计算排数时，第一排及最后一排距支座边的距离为s/2，按向上取整+1。

三型：长度：单根马凳长度：L=L1+2*L2+4*L3马凳筋起步距离：该型马凳筋在计算每排数量时，不考虑起步距离，从支座边开始布置，按向上取整+1计算；但在计算排数时，第一排及最后一排距支座边的距离为s/2，按向上取整+1计算。

根数：若输入的钢筋信息格式为：数量+级别+直径时，直接取所输入的数量即可；若输入的钢筋信息格式为：级别+直径+排距时，当该最小板块布置了温度筋和负筋或布置了面筋时，则马凳筋的数量按以下方式进行计算：先根据排距(马凳筋信息中输入的排距)计算出总共需要的马凳筋排数，然后根据马凳筋的横筋长度和该排马凳筋所在位置的净长算出每排马凳筋的数量，最后将每排马凳筋的数量累加，即得出总的马凳筋数量；当该最小板块仅布置了负筋时，则马凳筋的数量按以下方式进行计算：使用负筋的布置范围(扣除范围两端与别的负筋相交的范围)除以马凳筋的横筋长度得出每排马凳筋的数量，然后再乘以该负筋中马凳筋的排数信息即可得出马凳筋的总数五、拉筋：长度：L=h-2*bhc2*Lw+2*d根数：1.需要扣除柱、墙、梁、板洞所占位置2.当输入钢筋信息为数量+级别+直径时，则直接取所输入的数量即可；3.拉筋根据节点设置中所设置的拉筋布置方式进行计算，拉筋布置形式如下：拉筋双向布置计算方法：N=ceil（板净面积/拉筋面积）+1，拉筋面积=S1*S2拉筋梅花布置计算方法：N=2*[ceil（板净面积/拉筋面积）+1]六、洞口加筋：1.板短跨向加筋：长度：根据加筋是底部还是顶部，按照底筋和面筋的计算方法进行计算；根数：直接取输入的钢筋根数；2.板长跨向加筋：长度：洞口宽度+2*LaE；根数：直接取输入的钢筋根数；当板洞与板边相切时，则板长跨向加筋伸入支座内按底部或顶部筋计算。

3.斜加筋：长度：2*LaE根数：直接取输入的钢筋根数；4.圆形板洞的圆形加强筋长度：3.14*(洞口直径+2*保护层)+2*lie根数：直接取输入的钢筋根数二、软件计算设置：一、公共设置项:2.起始受力钢筋、负筋距支座边距离:来源：平法04G101-4第25页标注的是s/2（参见图001）说明：软件默认50，用户可以自己选择。

提供三个选择：保护层距离、50mm、s/2，影响范围：对受力筋和负筋根数计算有影响。

3.分布钢筋配置：来源：《混凝土结构设计规范》的板构件构造：分布钢筋的间距不宜大于250mm，直径不宜小于6mm。

说明：软件默认A6@250，用户也可以按照结构设计说明进行修改。

如果总说明中规定，同一板厚的分布筋相同，则可以通过点击此项右侧的三点按钮，进行调整。

影响范围：对板负筋和跨板受力筋的分布筋有影响。

4.分布钢筋长度计算:来源：根据实际施工的做法。

说明：软件默认：和负筋（跨板受力筋）搭接计算。

软件提供三种选择：1、按照轴线长度计算；2、和负筋（跨板受力筋）搭接计算；3、按照负筋（跨板受力筋）布置长度计算。

影响范围：负筋和跨板受力筋的分布筋的长度。

5.分布筋与负筋(跨板受力筋）的搭接长度:来源：根据实际施工的做法。

说明：默认为150，也可以自行修改。

可以输入具体数值，数值*d或者数值*lae。

影响范围：分布筋的长度。

6.温度筋与负筋（跨板受力筋）的搭接长度:来源：根据实际施工的做法，温度筋属于构造钢筋，原理同分布筋。

说明：默认为150，也可以自行修改。

可以输入具体数值，数值*d或者数值*lae。

影响范围：温度筋的长度。

7.分布钢筋根数计算方式:来源：用户不同的算量要求。

说明：软件默认：向下取整+1、软件提供：向上取整+1、向下取整+1、四舍五入+1、四舍五入、向上取整、向下取整等6种计算方式。

计算分布筋根数时，用长度除以间距后，需要确定如何取整。

具体算法如下：向上取整+1=Ceil（长度/间距）+1，如 Ceil（2000/150）+1=15向下取整+1=Floor（长度/间距）+1，如 Floor（2000/150）+1=14四舍五入+1=Round（长度/间距）+1，如 Round（2000/150）+1=14四舍五入=Round（长度/间距），如 Round（2000/150）=13向上取整=Ceil（长度/间距），如 Ceil（2000/150）=14向下取整=Floor（长度/间距），如 Floor（2000/150）=13影响范围：影响分布筋根数的计算。

8.负筋（跨板受力筋）分布筋、温度筋是否带弯勾:来源：用户不同的算量要求。

说明：一般这两种钢筋都是一级钢，用户可以根据自己的设置是否添加弯钩。

软件提供两个选择，“是”、“否”。

可根据设计的要求进行选择。

影响范围：分布筋和温度筋的长度。

9.负筋/受力筋在板内的弯折长度:来源：图集04G101-4第25页，图集默认为“板厚-保护层”，参见图001。

考虑到实际施工中常用的做法，软件默认值为“板厚-2*保护层”。

说明：软件提供选择“板厚-2*保护层”、“板厚-保护层”。

影响范围：负筋和受力筋弯折长度。

10.纵筋搭接接头错开百分率:来源：00G101第25页(选择0时)、03G101-1第34页、04G101-4第23、24页说明：指在同一截面上的搭接接头的面积百分率；提供0、≤25%、50%、100%四种选择；影响范围：纵筋的长度；不同的接头率决定不同的搭接长度修正系数；钢筋搭接长度=修正系数*锚固长度；接头率越大，修正系数越大，需要的搭接长度越长。

11.温度筋起步距离:来源：不同用户的算量需求。

说明：根据实际设计要求设置，软件默认为一个间距s。

也可以输入s/数字或具体数值。

影响范围：温度筋的根数。

二、受力筋:13.板底钢筋伸入支座的长度:来源：04101-4第25页。

说明：软件提供八种选择：max（ha/2，5*d）、max（ha/2，12*d）、la、ha/2+5*d、ha-bhc、ha/2、max(120,h)、max(ha-bhc+15d,la) 根据不同的端部支座选择不同的锚固值，参见图002~图004如果软件提供的选项不能满足实际需要，此处也可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（板厚），ha（支座宽），bhc（保护层）。

影响范围：板底部钢筋的锚固值。

14.板受力筋/板带钢筋按平均长度计算:来源：不同用户的算量需求。

说明：提供两种选择“是”、“否”。

在非矩形板，如梯形或不规则板上布置钢筋，钢筋长度可按板的实际长度计算出多种，也可只计算出一种钢筋，根据工程实际需要进行相应的设置。

选择“是”，则按板多种钢筋的平均长度计算，即板只有一种钢筋形式；选择“否”，则按实际情况计算出不同的钢筋长度。

影响范围：板受力筋、板带钢筋的长度15.面筋（单标注跨板受力筋）伸入支座的锚固长度:来源：04101-4第25页。

说明：软件提供八种选择：la、0.4*la+15*d、ha-bhc+h-2*bhc、ha/2+h-2*bhc、ha-bhc+h-bhc、ha/2+h-bhc、max(ha-bhc+15d,la)、max(ha/2,la) 根据不同的端部支座选择不同的锚固值，参见图002~图004如果软件提供的选项不能满足实际需要，此处也可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（板厚），ha（支座宽），bhc（保护层）。

影响范围：板顶部面筋的锚固值。

16.受力筋根数计算方式:同分布筋17.受力筋遇洞口或端部无支座时的弯折长度:来源：图集04G101-4第36页，图集默认为“板厚-2*保护层”，软件跟图集一致。

说明：软件提供两个选择,“板厚-2*保护层”、“板厚-保护层”。

当板上只布置了底筋，没有布置面筋时，根据图集04G101-4第36页规定，软件按下图示意计算底筋遇板洞。

影响范围：受力筋的长度。

18.柱上板带下部受力筋伸入支座的长度:来源：图集04G101-4第30页，参见下图：图005 柱上板带受力筋锚固说明：软件默认为la，与图集保持一致，并提供6个选项，max（ha/2，5*d）、max（ha/2，12*d）、la、ha/2+5*d、ha-bhc、ha/2，用户也可以根据设计要求调整。
