多普勒血流成像
彩色多普勒血流成像仪的原理

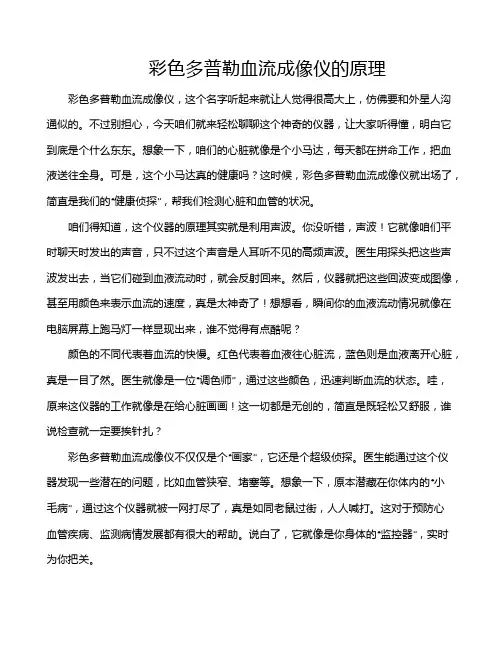

彩色多普勒血流成像仪的原理彩色多普勒血流成像仪，这个名字听起来就让人觉得很高大上，仿佛要和外星人沟通似的。
不过别担心，今天咱们就来轻松聊聊这个神奇的仪器，让大家听得懂，明白它到底是个什么东东。
想象一下，咱们的心脏就像是个小马达，每天都在拼命工作，把血液送往全身。
可是，这个小马达真的健康吗？这时候，彩色多普勒血流成像仪就出场了，简直是我们的“健康侦探”，帮我们检测心脏和血管的状况。
咱们得知道，这个仪器的原理其实就是利用声波。
你没听错，声波！它就像咱们平时聊天时发出的声音，只不过这个声音是人耳听不见的高频声波。
医生用探头把这些声波发出去，当它们碰到血液流动时，就会反射回来。
然后，仪器就把这些回波变成图像，甚至用颜色来表示血流的速度，真是太神奇了！想想看，瞬间你的血液流动情况就像在电脑屏幕上跑马灯一样显现出来，谁不觉得有点酷呢？颜色的不同代表着血流的快慢。
红色代表着血液往心脏流，蓝色则是血液离开心脏，真是一目了然。
医生就像是一位“调色师”，通过这些颜色，迅速判断血流的状态。
哇，原来这仪器的工作就像是在给心脏画画！这一切都是无创的，简直是既轻松又舒服，谁说检查就一定要挨针扎？彩色多普勒血流成像仪不仅仅是个“画家”，它还是个超级侦探。
医生能通过这个仪器发现一些潜在的问题，比如血管狭窄、堵塞等。
想象一下，原本潜藏在你体内的“小毛病”，通过这个仪器就被一网打尽了，真是如同老鼠过街，人人喊打。
这对于预防心血管疾病、监测病情发展都有很大的帮助。
说白了，它就像是你身体的“监控器”，实时为你把关。
可能有人会问，使用这个仪器的过程是怎样的。
别担心，完全没有想象中那么复杂。
你只需要躺在检查床上，医生会把一些特制的液体涂抹在你要检查的部位，然后轻轻把探头放在上面。
这个过程就像是在给皮肤做个“SPA”，轻松愉快。
虽然有时候会有点凉凉的感觉，但这点小事根本不算什么嘛，毕竟健康可比什么都重要。
再说了，检查的时间也不长，通常只要十几分钟，大家稍微耐心等一会儿，就能获得一份清晰的“健康报告”。
激光多普勒血流成像在心血管疾病研究中的应用
激光多普勒血流成像在心血管疾病研究中的应用心血管疾病是当今社会所面临的一个重要问题。
为了更好地理解和诊断心血管疾病，科研人员一直在探索新的技术和方法。
激光多普勒血流成像（LDPI）作为一种无创的检测技术，近年来在心血管疾病研究中得到了广泛应用。
激光多普勒血流成像以其高分辨率、无创性和实时性等特点，在心血管疾病的诊断方面具有独特的优势。
它通过红外激光照射皮肤表面，利用反射回来的光信号来获取皮下微血管的血流信息。
这种技术可以非侵入性地观察到微血管的血流速度、流量和流动方向等参数，从而提供了研究心血管疾病的有力工具。
激光多普勒血流成像在动脉粥样硬化的研究中发挥了重要的作用。
动脉粥样硬化是一种常见的心血管疾病，其主要特征是血管壁内回收脂质沉积形成斑块。
通过LDPI技术，研究人员可以直观地观察到斑块区域的血流变化。
在正常血管中，血流速度均匀，而在斑块区域，血流速度不仅减慢，而且存在湍流现象。
这些血流的异常变化可以帮助研究人员及时发现并评估动脉粥样硬化的发展程度，为其精准治疗提供依据。
此外，激光多普勒血流成像在冠状动脉疾病的研究中也具有重要的应用价值。
冠状动脉疾病是一种由冠状动脉供血不足引起的心脏疾病，常见症状包括心绞痛和心肌梗塞。
通过LDPI技术可以观察到心肌区域的血流供应情况。
在正常情况下，心肌区域的血流速度均匀，而在冠状动脉狭窄或堵塞的情况下，心肌区域的血流速度明显减慢。
这种技术可以帮助医生及时发现冠状动脉疾病的存在，并采取相应的治疗措施，减少不必要的心肌损伤。
此外，激光多普勒血流成像还被广泛应用于心脏移植和外科手术等领域。
在心脏移植中，LDPI可以帮助医生观察移植心脏的血流供应情况，及时发现并处理移植排斥等问题。
在外科手术中，LDPI可以提供手术部位血流状况的实时信息，帮助医生更好地掌握手术进展，降低手术风险。
综上所述，激光多普勒血流成像作为一种先进的无创检测技术，在心血管疾病研究中具有广阔的应用前景。
多普勒成像的原理及应用
多普勒成像的原理及应用1. 多普勒成像的原理多普勒成像是一种医学影像技术，通过利用多普勒效应来观察和测量血液流动速度。
其原理基于多普勒频移，即当声波与移动物体相互作用时，频率会发生变化。
利用这个原理，可以获取血液流动的速度和方向信息。
多普勒超声成像涉及两个主要原理：功率多普勒和彩色多普勒。
1.1 功率多普勒功率多普勒是一种可以测量血流速度的技术，它可以通过测量回波信号的频移来计算血流速度。
当血液流动引起的频移大于多普勒频移量的一半时，这种技术可以被应用。
1.2 彩色多普勒彩色多普勒是一种常用的多普勒成像技术，它将血流速度信息以彩色方式显示在超声图像中。
通过使用彩色编码，医生可以直观地识别不同速度的血流，并评估血流的方向和分布。
2. 多普勒成像的应用多普勒成像技术在医学诊断中具有广泛的应用。
以下是一些主要的应用领域：2.1 心脏病学多普勒超声在心脏病学中被广泛使用，可以评估心脏血流和心脏瓣膜功能。
它可以检测心脏瓣膜狭窄或反流，动脉瘤和室间隔缺损等疾病。
2.2 血管学多普勒超声可以用于评估血管疾病，如动脉瘤和动脉粥样硬化。
它可以测量血流速度和血管的直径，从而评估血管狭窄或闭塞的程度。
2.3 产科学多普勒超声在产科学中的应用主要是评估胎儿的血流和心脏功能。
它可以检测胎盘功能不良、胎儿缺氧和胎儿并发症等情况。
2.4 肝脏病学多普勒超声可以用于评估肝脏疾病，如肝癌、肝硬化和肝肿瘤。
它可以检测肝动脉和门静脉的血流速度，从而评估肝脏的血液供应和功能。
2.5 肾脏病学多普勒超声在肾脏病学中被广泛使用，可以评估肾脏血流和肾脏功能。
它可以检测肾动脉和肾静脉的血流速度，并评估肾脏的血液供应和排泄功能。
2.6 神经学多普勒超声可以用于评估脑血流、颈动脉和椎动脉的血流速度。
它可以检测脑血管病变和缺血病变，从而评估脑血流和脑功能。
3. 总结多普勒成像技术是一种重要的医学影像技术，通过测量血流速度和方向，可以帮助医生诊断和评估多种疾病。
(完整版)彩色多普勒超声成像原理
特点： ➢ 彩色亮度表示多普勒信号能量的大小
急诊ICU超声应用范围
➢ 灵敏度高，能显示极小血管的血流
➢ 血流信号的显示不包含血流方向信息
彩色多普勒和能量多普勒的区别
美国急诊医师协会推荐
脉冲多普勒（PW）
PW型：采用单个换能器以很短的脉冲期发射超声波，以频谱的方式显 示多普勒频移，具有距离选通能力，可以检测来自不同深度的血流。
• 90°——血流不能显示 • 流速过高，超过了Nyquist极限——出现彩色型号混叠
取样框
取样框：显示血流的范围区域，取样框越大，帧率越低。
彩色增益
增益（Gain）：彩色血流的强度。
增益过小
增益适中
增益过大
频谱增益
增益（Gain） ：频谱的强度，用于调节频谱亮度。
增益过小
增益适中
增益过大
彩色壁滤波
掌握真相 无线精彩
THANK YOU.
彩色多普勒超声成像原理
阮文宇
彩色多普勒血流成像
C型：彩色多普勒血流成像，将彩色 血流的显示叠加在二维黑白图像上。 临床上可以同时得到组织解剖结构和 血流运动信息。
特点 ➢ 以色彩饱和度的不同显示血流速度大小 ➢ 以色彩的颜色显示血流速度方向
彩色多普勒血流成像
临床指标
时间分辨率—帧频 灵敏度—低速血管、小血管成像 速度分辨率—高、低速血流同时显示 空间分辨率—充盈不溢出 均匀性—图像色彩均匀
表浅器官
-检测其正常血流及异常血流，如肿瘤的新生血管的血流
腹部及盆腔器官
-与表浅器官相同
外周血管
-检测动脉血流：有无管腔狭窄，闭塞，血栓，动脉瘤形成 -检测静脉有无血栓形成，静脉瓣功能不全 -检测有无动静脉痿
脑血流动力学概念
脑血流动力学概念
脑血流动力学概念：
脑血流动力学是指通过多普勒超声血流成像，来测量颅内动脉的血流速度，可以辅助判断脑血管的状态。
脑血流动力学检查是一种无创的检查方法，通过多普勒超声血流成像，可以检测颅内动脉的血流速度，从而判断脑血管是否存在狭窄、闭塞等情况。
如果颅内动脉的血流速度出现明显升高的情况，可能是存在脑血管痉挛、脑动脉硬化等疾病引起的，患者可能会出现头晕、头痛、恶心、呕吐等不适症状。
如果颅内动脉的血流速度出现明显降低的情况，可能是存在脑血管狭窄、脑动脉硬化等疾病引起的，患者可能会出现肢体麻木、头痛、晕厥等不适症状。
超声多普勒成像的基本原理
超声多普勒成像的基本原理
超声多普勒成像是一种利用声波的多普勒效应来观测物体运动和血流速度的成像技术。
它的基本原理如下：
1. 声波的传播：超声波是一种机械波，通过超声探头发射频率高达几百万赫兹的声波，并经由介质传播。
声波在介质中传播时，会与组织中的不同结构发生相互作用。
2. 多普勒效应：当声波与运动物体相互作用时，会出现多普勒效应。
多普勒效应是指当发射声波的源和运动物体之间有相对运动时，声波的频率会发生变化。
当物体远离声源时，声波频率降低；当物体靠近声源时，声波频率增加。
3. 血流速度测量：在超声多普勒成像中，探头会发射连续的超声波，它们经由组织传播并与血液相互作用。
通过测量声波的频率变化，可以计算出血流速度。
这是因为血液中红细胞的运动与组织之间存在相对运动，从而引起声波频率的变化。
4. 彩色多普勒成像：彩色多普勒技术可以将测得的血流速度信息以彩色显示在图像上。
不同颜色对应不同的血流速度，利用这一特性，医生可以在显示屏上直观地观察血流速度的分布和流动方向。
总的来说，超声多普勒成像利用声波的多普勒效应来观测物体运动和血流速度。
通过测量声波频率的变化，可以绘制出物体或者血流的速度分布图像，为医生提供重要的诊断信息。
第三节 超声多普勒成像原理 第四节脉冲多普勒技术
f f0
多普勒频移为负 血细胞背向探头运动 反向流动
f 值越靠近 fo，血细胞运动速度越小 多普勒频移越大血细胞运动速度越大
P( f )
血管壁 反向流 运动
固定目标 正向流
0
f0
f 11
三、频谱分析与显示
2. 频谱显示 (1)音频输出
频移信号
音调高低反映频率高低
声音响度反映振幅大小
声讯号
高速血流声音高调、尖锐 低速血流声音低调、沉闷
19
20
心尖位左心长轴切面彩色多普勒血流成像图
21
二. 血流彩色显示（伪彩色） 对血流信息给予伪彩色编码（红、兰、绿） 1）一般用红色表示正向流，即朝向探头流动 2）一般用兰色表示反向流，即背离探头流动 3）速度梯度大小（湍流发生程度）用绿色表示 正向湍流 — 红、绿色混合，呈黄色 反向湍流 — 兰、绿色混合，呈青色 绿色混进愈多，湍流发生程度愈大 4）血流速度快慢 用辉度反应 速度快 — 色彩鲜亮 速度慢 — 色彩暗淡
最大探测深度
超声传播速度 2脉冲重复频率
PRF c 2 Rm a x
5
根据采样定理，为了使信号不发生频率重叠
PRF 2 fd max
fdmax是最大流速vmax产生的最大多普勒频移
尼奎斯特频率极限
脉冲重复频率的二分之一，即PRF/2，称为尼奎斯特频 率极限。在脉冲式多普勒的频谱显示中，如果fdmax< PRF/2， 多普勒频移信号的大小和方向均可得以准确的显示。 《信号与系统》奥本海默著 奈奎斯特率
6
2.脉冲重复频率对血流测量的限制
频移公式
fd
v c
cosi
cosr
f0
彩色多普勒血流成像的工作原理与检查方法
学术论坛科技创新导报 Science and Technology Innovation Herald2541 工作原理彩色多普勒血流显像获得的回声信息来源和频谱多普勒一致，血流的分布和方向呈二维显示，不同的速度以不同的颜色加以别。
双功多普勒超声系统，即是B型超声图像显示血管的位置。
多普勒测量血流，这种B 型和多普勒系统的结合能更精确地定位任一特定的血管。
为了提高成像速度，必须在几十毫秒内处理相关数据，所以自相关技术比傅里叶变换更具有优势。
1.1 自相关技术自相关技术可以在毫秒级时间内测出需要的多普勒頻移数据，并计算出所需要的各项数据。
但是该技术也有一些缺陷，比如不能得出该取样点的瞬时流场分布，也不能得出速度的最值。
由于超声诊断目前都用兆赫(M H z)以上的超声频率，因为高频信号的处理比较困难，所以通过一个正交检测器把回声信号转换成低频范围。
经过正交检测器和相位差检测的回声信号，最后通过自相关检测处理，才能得到血流信号的显示。
1.2 MTI滤波器M T I 滤波器即M o t i o n t a r g e t indication filter，目的是过滤掉因为血流流动产生的噪声，例如：血管壁、瓣膜等产生的低频运动，这些信号通常较大，可干扰血流运动的信号，因而需要在自相关检测器和正交检测器之间插入一个M T I滤波器用以过滤掉多余信号干扰。
因为M T I滤波器的多频率响应特性，可以用来检测静脉血流、心脏和大血管流。
频率响应高的M TI 滤波器可以调节静脉血流；频率响应低的MTI滤波器可以调节心脏和大血管。
1.3 彩色增强器彩色多普勒血流成像技术是以彩色显示血流信号，伪彩色编码由红蓝绿三种基本颜色组成。
目前均设定红色表示朝向探头的血流，蓝色表示背离探头的血流。
血流速度与彩色辉度有关，速度高，彩色亮度强，速度低，彩色亮度弱，例如朝向探头的血流速度低时，信号为暗红色，背离探头的血流速度低时，信号为暗蓝色，如血流速度很低，彩色信号的亮度很弱即颜色很暗，从荧光屏上分辨困难。
