化工厂用防爆空调
通风与空调系统防火防爆要求
通风与空调系统防火防爆要求一、通风与空调系统防火防爆要求(1)除有特殊功能或性能要求的场所外，下列场所的空气不应循环使用：1)甲、乙类生产场所和储存场所。
2)产生燃烧或爆炸危险性粉尘、纤维且所排除空气的含尘浓度不小于其爆炸下限25%的丙类生产或储存场所。
3)产生易燃易爆气体或蒸气且所排除空气的含气体浓度不小于其爆炸下限值10%的其他场所。
4)其他具有甲、乙类火灾危险性的房间。
(2)甲、乙类生产场所的送风设备，不应与排风设备设置在同一通风机房内。
用于排除甲、乙类物质的排风设备,不应与其他房间的非防爆送、排风设备设置在同一通风机房内。
（3）下列场所应设置通风换气设施：1）甲、乙类生产场所。
2）甲、乙类物质储存场所。
3）空气中含有燃烧或爆炸危险性粉尘、纤维的丙类生产或储存场所。
4）空气中含有易燃易爆气体或蒸气的其他场所。
5）其他具有甲、乙类火灾危险性的房间。
（4）下列通风系统应单独设置：1）甲、乙类生产场所中不同防火分区的通风系统。
2）甲、乙类物质储存场所中不同防火分区的通风系统。
3）排除的不同有害物质混合后能引起燃烧或爆炸的通风系统。
4）除上述第1项、第2项规定外，其他建筑中排除有燃烧或爆炸危险性气体、蒸气、粉尘、纤维的通风系统。
（5）通风和空气调节系统横向宜按防火分区设置，竖向不宜超过5层，以构成一个完整的建筑防火体系，防止和控制火灾的横向、竖向蔓延。
当管道在防火分隔处设置防止回流设施或防火阀，且建筑的各层设有自动喷水灭火系统，能有效地控制火灾蔓延时，其管道布置可不受此限制。
穿过楼层的垂直风管应设在管井内,且应采取下述防止回流的措施：D增加各层垂直排风支管的高度，使各层排风支管穿越两层楼板。
2）排风总竖管直通屋面，小的排风支管分层与总竖管连通。
3）将排风支管顺气流方向插入竖向风道，且支管到支管出口的高度不小于600mmo4）在支管上安装止回阀。
（6）排风管道排除含有比空气轻的可燃气体与空气的混合物时，其排风管道应顺气流方向向上坡度敷设，以防在管道内局部积聚而形成有爆炸危险的高浓度气体。
浅谈石油化工抗爆控制室暖通空调设计
浅谈石油化工抗爆控制室暖通空调设计2.青岛新奥清洁能源有限公司山东青岛 266555摘要：油化工企业的抗爆控制室内安装了大量的设备，抗爆控制室内对安全性的要求非常高，采取暖通设计的方法来调节室内的温度、通风效果。
石油化工抗爆控制室内暖通空调设计非常关键，抗爆控制室属于一类控制中心，暖通空调直接关系到抗爆控制室的使用效果，做好暖通空调设计工作才能保证控制室的安全与稳定。
抗爆控制室内暖通空调的设计内容比较多，包括新风系统、排风系统等，本文主要探讨石油化工抗爆控制室内暖通空调的相关设计。
关键词：石油化工；抗爆控制室；暖通空调1空调系统组成1.1恒温恒湿空调机组恒温恒湿空调机组为直接蒸发式风冷空调机，对温度、湿度和洁净度都有严格控制的全空气空调机。
机组自带电加热器、电加湿器，室内机设置于空调机房内，室外机放置室外地面或者屋面通风良好处，放置屋面时需做好屋面防雨水工作。
因为操作室、机柜室等房间对温湿度的要求都比较高，需要随时对空气进行制冷、加热、加湿、除湿等处理，并实时监控系统的运行情况。
一般的舒适性空调只能勉强满足温度要求，很难进行湿度控制，如果再配上除湿机的话，又很难达到自动控制温湿度的效果。
但是恒温恒湿空调机组可以做到智能化控制，循环风量、风压亦能够满足需求，且结构紧凑、外形美观、安装简单、维护方便，而且最重要的是控制精度方面非常优秀，一般温度精度可达±2℃，湿度精度±5%，是专门为控制室、机房类建筑设计的。
制热方式建议采用电加热器，不建议使用热水换热器制热，因为机柜室、UPS室等房间常年不间断工作，设备发热量非常大，因此室内冬季热负荷相对不大，而且夏季房间的温湿度控制也需要通过空调电加热进行再热来完成，电加热器的加热速度快、温度高，除湿效果好，然而热水制热是达不到此效果的，所以在控制室的空调制热方式上，采用电加热的方式效果较好。
为保证控制室的全天运行模式，必须设置一台空调机组备用，当控制室有一台空调故障时，备用空调机组可以自行切换运行，时刻保证室内空气环境满足工艺要求。
矿用防爆制冷装置说明书
矿用防爆制冷装置说明书主要包括以下内容：
一、产品概述
矿用防爆制冷装置是为矿井下局部工作地段降温而设计的专用设备，具有防爆、防潮、防尘等特点，适用于含有爆炸性气体（ 甲烷、煤尘等）的矿井中使用。
二、产品特点
1.防爆性能：采用隔爆型制冷机组，全封闭式结构，运行稳定可
靠，安全性高。
2.高效制冷：采用高效的制冷系统，能够快速降温，满足矿井下
高温环境的降温需求。
3.智能控制：采用智能控制系统，可实现自动化控制和远程监控，
操作简便，降低人工成本。
4.节能环保：采用先进的节能技术，运行效率高，节能环保。
5.维护方便：采用模块化设计，方便拆卸和维修，提高维护效率。
三、使用说明
1.使用前应先检查设备外观是否完好，各部件连接是否紧固。
2.使用前应检查电源是否正常，并确保电源电压与设备要求相符。
3.使用前应检查制冷剂是否充足，如不足应及时补充。
4.启动设备前应先开启制冷系统，待制冷剂循环一段时间后再开
启送风机。
5.使用过程中应定期检查设备运行状况，如有问题应及时处理。
6.使用过程中应保持设备清洁，定期清理冷凝器和蒸发器。
7.使用结束后应先关闭制冷系统再关闭送风机，并断开电源。
四、注意事项
1.设备应存放在干燥、通风良好的地方，避免阳光直射和雨淋。
2.使用前应仔细阅读使用说明书，了解设备性能和使用方法。
3.严禁在设备运行过程中进行维修和保养工作，以免发生危险。
4.对于专业维修人员，应定期对设备进行全面检查和维护。
防爆空调等级划分标准
防爆空调作为一种特殊的空调产品，已经在许多领域得到广泛应用，如石化、化工等行业。
防爆空调不仅需要具备一般空调产品的功能，还需要考虑到防爆等级的问题。
那么，防爆空调的防爆等级划分如何进行呢？本文将从几个方面介绍。
防爆空调的等级划分标准主要由国家相关标准规定，其中比较常用的是GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》。
防爆空调的防爆等级一般由一些符号和数字组成，例如“ExdIIBT4”、“ExdIICT6”等等。
根据这个标准，防爆空调的等级划分为以下几个等级：
1.隔爆型“d”：防爆等级最高的一级，能够在爆炸性气体环境中安全运行。
2.隔防型“e”：适用于有可能存在引起电火花的危险源的场所，能够阻止电火花扩散到爆炸性环境中。
3.隔热型“k”：适用于存在高温表面的场所，能够防止高温表面引发爆炸性物质点燃。
4.隔尘型“t”：适用于存在可燃粉尘的环境，能够有效防止粉尘积聚引发爆炸。

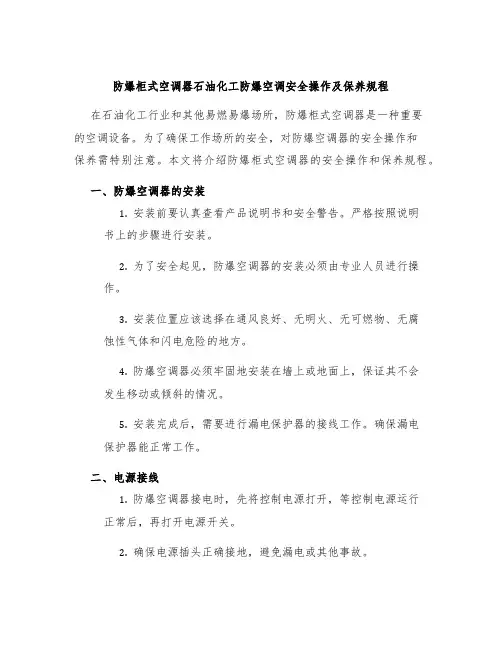

防爆柜式空调器石油化工防爆空调安全操作及保养规程
防爆柜式空调器石油化工防爆空调安全操作及保养规程在石油化工行业和其他易燃易爆场所，防爆柜式空调器是一种重要的空调设备。
为了确保工作场所的安全，对防爆空调器的安全操作和保养需特别注意。
本文将介绍防爆柜式空调器的安全操作和保养规程。
一、防爆空调器的安装1.安装前要认真查看产品说明书和安全警告。
严格按照说明书上的步骤进行安装。
2.为了安全起见，防爆空调器的安装必须由专业人员进行操作。
3.安装位置应该选择在通风良好、无明火、无可燃物、无腐蚀性气体和闪电危险的地方。
4.防爆空调器必须牢固地安装在墙上或地面上，保证其不会发生移动或倾斜的情况。
5.安装完成后，需要进行漏电保护器的接线工作。
确保漏电保护器能正常工作。
二、电源接线1.防爆空调器接电时，先将控制电源打开，等控制电源运行正常后，再打开电源开关。
2.确保电源插头正确接地，避免漏电或其他事故。
3.严禁使用老化的电源线或电源插头。
三、防爆空调器的运行1.在使用防爆空调器时，应定期检查运行状态，如有异常，应及时处理。
2.防爆空调器在运行期间，建议保持外部清洁，并定期清洗空气过滤网，保持良好的换热效果。
3.防爆空调器的运行时长不要超过24小时，每天至少停机2-3小时，以便冷却内部部件，降低故障率。
4.经常对防爆空调器的压缩机做必要的保养和检查，防止压缩机发生故障。
5.在防爆空调器故障时，应立即切断电源，并及时联系专业人员检查或修理。
四、防爆空调器的保养1.定期清洗空气过滤网，以保证空气的干净和透气性。
2.定期检查冷凝器和蒸发器，防止出现泄漏或腐蚀。
3.定期检查冷凝器和蒸发器的冷却水箱，保证水箱的清洁，以免影响换热效率。
4.定期检查压缩机的润滑油，确保油量和质量符合要求。
5.定期清洗和检查排水管道，避免积水或其他污物对设备造成损坏。
五、防爆空调器的安全警告1.并不是所有的石油化工场所都需要使用防爆空调器，是否使用防爆空调器应根据实际情况进行判断和决定。
2.防爆空调器的安全运行需要安装到位和用电规范操作，以避免设备故障和对使用者的伤害。
石油化工抗爆控制室暖通空调设计研究
石油化工抗爆控制室暖通空调设计研究摘要：石化工业在我国社会经济中占有重要地位，在石化产品生产过程中，我们必须注意生产的安全性。
防爆控制室是石化行业安全生产的重要保证。
对于防爆和抗冲击的结构和性能有很高的要求。
另外，必须科学地执行控制室的暖通设计，以便可以实现控制室可达到各项要求。
针对各种需求，本文主要关注防爆控制室的暖通空调设计，并对此进行研究。
关键词：石油化工；抗爆控制室；暖通空调设计前言：防爆控制室与石化公司的安全生产和正常运行有关。
目前，防爆控制室主要采用无窗钢框架混凝土结构的墙体施工方法。
整个控制室都是封闭的，为了避免出现设备问题，我们综合考虑了房间中设备温度和湿度的特定要求，并将其控制在特定范围内。
这导致了石化公司防爆控制室的暖通设计与普通的建筑设计有很大的不同。
一、控制室抗爆概述近年来，随着工艺生产设备技术的发展，设备自动控制水平的集成度不断提高。
我们知道，炼油厂和化工厂的许多生产设备都是易燃易爆的。
在任何情况下确保正常运行和安全启动和关闭生产设备的最经济，最有效的方法是在规划总体计划时将控制中心远离设备的爆炸区域。
但是，如果控制中心与设备之间的距离太大，则管线和电缆的成本将增加，并且占地面积也将相应增加。
如果控制中心靠近设备，则需要考虑爆炸力对控制室的影响。
由于其防爆设计，必须在控制室位置进行必要的技术和经济分析。
如果总体规划布局受实际站点的影响，并且由于多种原因，则只能将其安装在设备附近。
为了确保生产设备的正常运行，应将控制中心进行抗爆设计。
1.工程概况该项目是某省项目的防爆中央控制室，总建筑面积1741.95m²，地上1层，建筑物高度为9.000m，室内外高度差是0.600m。
室内设有工程师站、机柜室、UPS室、操作室、配电室及卫生间等。
1.设计计算参数控制室内设计参数如下表所示。
1.设计方案根据仪器专业的要求，工程师站、机柜间、UPS机房和操作室对高温和高湿的要求且阻止水管穿过机房。
防爆风机参数
防爆风机参数防爆风机是一种特殊设计用于防爆场所的通风设备，其在煤矿、化工厂、石油化工、煤气厂、油库、油船、化学工业等易燃易爆场所有着广泛的应用。
为了确保防爆风机的有效性和安全性，其参数需要严格符合各项标准和要求。
本文将结合现有的国家标准和行业规范，对防爆风机的相关参数进行详细介绍。
一、防爆风机的基本结构与工作原理防爆风机通常由风机本体、电机、外壳、进气口、出气口、叶轮等部件组成。
其工作原理是通过电机驱动风机本体使叶轮旋转，从而产生气流，通过进气口吸入空气，经过叶轮的加速和扩压，最终从出气口排出，从而实现通风换气的目的。
二、防爆风机的参数及其规范1. 防爆等级根据国家标准GB3836.1-2010《爆炸性环境用电气设备第1部分：一般要求》，防爆风机的防爆等级应符合相应的标准规定。
通常防爆等级可分为ExdⅡBT4、ExdⅡCT4等级，具体等级需根据具体使用环境和要求来确定。
2. 额定风量额定风量是指防爆风机在额定工况下的排风或供风能力，通常以m³/h为单位进行表示。
在设计选型时，需根据实际使用场所的气体浓度、危险性以及需要的通风效果等参数来确定额定风量。
3. 风机功率风机功率是指风机工作时所需的电动机功率，通常以千瓦（kW）为单位表示。
风机功率的选择需考虑到风机的工作效率、风阻、气流阻力以及电源条件等因素。
4. 风速风速是指通过风机产生的气流速度，通常以m/s为单位进行表示。
在防爆风机的设计与使用中，需要根据具体的通风需求和使用环境来确定合适的风速，以确保通风效果和安全性。
5. 噪音防爆风机的噪音指标需符合国家标准《爆炸性环境用电气设备第4部分：防爆风机》的相关规定，通常以分贝（dB）为单位进行表示。
在设计和安装防爆风机时，需要注意控制噪音水平，以保障作业人员的健康和安全。
6. 风机外型尺寸风机外型尺寸需要满足现行相关标准的规定，包括风机本体的长、宽、高尺寸以及进出风口的位置和尺寸等。
7. 防爆风机材质防爆风机的主要构件通常由优质的防腐材料制造而成，以确保在腐蚀性气体环境中有较好的耐腐蚀性能。
防爆风机使用场景和用途
防爆风机是一种专门用于防爆环境下的通风散热设备，它广泛应用于各个领域，包括但不限于以下几种场景：
化工、石油、煤矿等工业场所：在这些场所中，防爆风机能够有效地提供风量和换气，降低爆炸和火灾发生的风险。
它通过排除可燃性气体、粉尘和有害物质，保持空气清新，从而保障生产环境的安全。
船舶舱室通风：船舶舱室内燃烧、机械设备运转等会产生大量热量和废气，防爆风机能够迅速排除这些废气，确保船舶内部空气的新鲜与安全。
地下矿山开采：地下矿山环境湿度较大，同时存在易燃易爆气体，防爆风机的稳定运行能够保持矿井内的通风畅通，确保矿工的工作安全。
地下停车场、地铁、船舶等特殊环境：在这些特殊环境中，防爆风机可用于排除可燃性气体、粉尘和有害物质，保持空气清新。
请注意，防爆风机是针对特定环境下使用的特殊设备，需要根据实际环境和工况选择合适的防爆风机，并严格遵守相关的使用规范和安全操作规程。
同时，如果涉及到重要或危险性操作，建议在专业人士的指导下进行。
空调防爆认证标准ct6
空调防爆认证标准CT6：确保设备在极端工业环境中的安全运行随着工业化的步伐加快，我们对安全的需求也日益增强。
特别是在易燃、易爆的工业环境中，设备的防爆性能至关重要。
为了确保设备在这些危险环境中安全运行，我们需要一套严格的防爆认证标准。
今天，我们将讨论的主题是关于空调设备的防爆认证标准CT6，它是在隔爆型(d)适应于煤矿和工厂II类B级(IIB)可燃性气体环境和T4组温度等级(T4)的情况下，通过的防爆认证标准。
首先，我们来了解一下防爆认证标准CT6的含义。
CT6是中国的防爆认证标准，它要求设备在特定的工业环境中能够防止爆炸的产生和传播，从而保障工作人员和设备的安全。
空调设备作为工业环境中必不可少的设备之一，其防爆性能至关重要。
因此，通过CT6认证的空调设备能够在煤矿、工厂等II类B级可燃性气体环境和T4组温度等级的情况下安全运行。
那么，防爆认证标准CT6对于工业环境中的空调设备有何重要性呢？首先，它能够提高设备的安全性。
在易燃、易爆的环境中，设备的任何一点故障都可能引发严重的后果。
通过CT6认证的空调设备，其防爆性能能够有效地防止爆炸的产生和传播，从而保障工作人员和设备的安全。
其次，它能够提高设备的可靠性。
在高温、高湿等恶劣环境下，设备的性能会受到很大的影响。
通过CT6认证的空调设备能够在这些环境下保持良好的性能，从而提高设备的可靠性。
为了满足防爆认证标准CT6的要求，空调设备需要具备一系列特殊的设计和技术措施。
首先，设备的结构需要符合隔爆型(d)的要求，能够有效地防止爆炸的产生和传播。
其次，设备需要适应II类B级可燃性气体环境，这意味着设备需要具备抵抗可燃性气体引燃的能力。
最后，设备需要适应T4组温度等级(T4)的高温环境，能够在高温下保持良好的性能。
在满足防爆认证标准CT6的同时，空调设备还需要满足一些其他的性能要求。
例如，设备需要具备高效制冷、制热和除湿功能，能够在恶劣环境下保持舒适的室内环境。
防爆空调规格参数
防爆空调规格参数防爆空调是指在有爆炸性气体、蒸气或粉尘环境下使用的空调设备，其设计和制造符合防爆要求，可以安全地在这些危险环境中使用。
防爆空调在石油、化工、医药、军工等行业中得到广泛应用，对于确保生产安全和保护人员财产安全具有重要意义。
在生产和使用防爆空调时，规格参数是至关重要的，它直接关系到设备的性能和安全性。
下面我们将详细介绍防爆空调的规格参数。
一、防爆等级防爆空调的防爆等级是衡量其在爆炸性气体环境中能否安全使用的重要标志。
常见的防爆等级包括ExdⅡBT4、ExdⅡCT4、ExdⅡBT5、ExdⅡCT5等，这些等级代表了空调在不同危险性环境下的使用能力，用户根据实际场景的危险等级选择相应的防爆等级，以确保空调设备的安全可靠性。
二、防护等级防护等级是指防爆空调对固体物体和水的防护能力。
常见的防护等级包括IP65、IP66等，这些等级代表了空调设备对灰尘、水的防护能力，用户在选择防爆空调时，可根据需要的环境防护等级选择适合的产品，以保证设备在恶劣环境下的正常运行。
三、工作温度范围防爆空调的工作温度范围是指空调设备在不同温度环境下的使用能力。
一般来说，防爆空调的工作温度范围为-20℃～+55℃或-40℃～+60℃，用户可根据实际使用场景的温度范围选择适合的产品，以确保空调在不同温度下正常工作。
四、制冷量和制热量制冷量和制热量是衡量防爆空调制冷和制热能力的重要指标。
一般来说，防爆空调的制冷量为1.5kW～10kW，制热量为2kW～12kW，用户可根据需要选择相应制冷量和制热量的产品，以满足实际使用需求。
五、电气参数电气参数包括额定功率、额定电流、额定电压等指标，这些参数直接关系到防爆空调的电气安全和使用稳定性。
一般来说，防爆空调的额定功率为0.5kW～5kW，额定电流为2A～20A，额定电压为220V/50Hz或380V/50Hz，用户在选择防爆空调时，必须按照实际用电环境和要求选择符合标准的产品，以确保设备的电气安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BKFR系列防爆空调
BKFR系列防爆空调适用于II类B级或C急，T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区，用于交流50HZ、额定电压220或380V，主要用于石油、化工、医药、科研、军事、危险仓库等易燃易爆的混合性气体环境中，具有制冷制热和自动除霜功能。
内部的压缩机、风机等都经过特殊的防爆处理。
该防爆空调防爆类型为整机防爆。
原理介绍：
在结构上采用隔爆型、本安型、浇封型等复合防爆技术，控制端全由本安型控制，不产生任何电火花，使用方便安全，采用高效多翅式换热器，冷煤通过时与空气的接触更充分，能大幅度的提高空调的制冷制热效果，手动控制和遥控两种。
防爆空调由进风口、出风口、排水管、连接管、室外机组、温控开关组成。
防爆空调使用环境
（1）海拔不超过2000m；
（2）周围环境温度不超过-5～+40℃；
（3）在最湿月的月平均温度为25℃时的月平均最大相对湿度可达90%，并考虑到因温度变化发生在产品上的凝露；
（4）存在有ⅡA～ⅡB类、T1～T4组别的可燃性气体，蒸气与空气形成的爆炸性气体混合物1区或2区危险场所；
（5）无剧烈振动和冲击的场所。
产品特点：
●结构紧凑、外观优雅、设计轻巧、安装方便。
●采用名牌压缩机，制冷(制热)量大，性能稳定可靠，噪音低、耗电省，使用寿命长。
●采用复合型防爆型式及完善的过热、压力保护等措施，整机防爆，安全可靠。
●控制技术先进，温度高低、风量大小可调节。
产品标准
防爆空调产品必需符合国家相关防爆标准才允许进入市场，国家公布的防爆类产品执行标准有；
GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求
GB3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.4-2000 爆炸性气体环境用电气设备第2部分：本安型“ib”GB3836.9-2006 爆炸性气体环境用电气设备第9部分：浇封型“m”GB3836.15-2000 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）
JB/10538-2005《防爆除湿机及空调机》
备注：具体可见本产品的防爆证书。
技术参数：
技术参数：
型号
项目
BKFR-50 BKFR-60 BKFR-75 BKFR-100 BKFR-120 BKFR-140 制冷量（W）5000 6000 7500 1000 12000 14000
制冷消耗功
率（W）
1860 2230 2780 3800 4650 4860
制热量（W）5900 6700 9300 13500 13300 15000
制热消耗功
率（W）
热泵型
1820 2000 2700 7100 4300 4600
空气循环量
M3/h
880 950 1100 1500 1800 1850
使用温度-7°C~43°C
室内/室外噪
音dB(A)
42/54 46/70 47/56 48/60 50/60 51/62
制冷剂及注入量Kg R22
1.43
R22
2.2
R22
2.3
R22
2.9
R22
3.8
R22
3.9
重量室内/
室外（Kg）
38/48 46/70 50/70 50/70 50/70 55/72 电源（V/Hz）220±100%V，50Hz 208±100%V，60Hz 380±10%V，50Hz 控制方式按键式
安装与使用
1、安装使用产品前应检查铭牌上的技术数据与使用情况是否相符
2、安装几维修前必须切断前级电源
3、进、出线电缆穿过橡胶密封圈，须用垫圈及压紧螺母压紧，保证密封及电缆不得松动；20%应及时向厂家进行选购并更换，以确保防爆型能可靠
4、维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀，并定期涂204-1防锈油
5、空调在使用过程中要定期检查，以保证其良好运行
6、非专业人员严禁开盖维修、检查。
