RJ45水晶头连接与简易电缆测线仪的使用
网线测试仪的使用方法
网线测试仪的使用方法1.初步准备首先，确保你已经购买了一款高质量和可靠的网线测试仪。
另外，还需要使用合适的网络电缆和连接器，以确保测试结果的准确性。
在使用前，应仔细阅读测试仪的操作手册，了解其功能和使用要点。
2.连接测试仪将一端的测试仪连接到待测试的以太网电缆的一端，通常是模块化插头。
另一端的测试仪连接到接收器，如计算机、交换机或路由器。
根据测试仪的型号和连接方式，可能需要使用适配器或连接线来完成连接。
3.选择测试模式打开测试仪的电源开关，进入测试模式选择界面。
不同的测试仪可能具有不同的测试模式和功能选项，如线序测试、线长测量、故障诊断等。
根据您的需求，选择合适的测试模式。
4.进行线序测试线序测试是检查网线的正确安装和连接顺序的基本功能。
测试仪会发送测试信号并检测返回信号，然后在测试仪的显示屏上显示测试结果。
通过比对测试结果和标准线序，您可以判断网线的正确性。
5.进行线长测量在一些情况下，我们可能需要知道网线的长度，以便确定信号质量和网络延迟等性能参数。
测试仪可以提供对网线长度的大致测量。
在测试仪的测试模式中选择线长测量功能，并按照提示操作，完成测量过程。
6.进行故障诊断如果出现网络连接问题，测试仪可以帮助我们快速定位故障的位置。
根据测试仪的不同功能，可以进行开路、短路、断线等故障诊断。
将测试仪的模式设置到故障诊断模式，按照测试仪的指示进行操作，以确认故障所在位置。
7.分析测试结果测试仪会在显示屏上显示测试结果，根据测试仪的不同，可能会以文字、图标或数字的形式呈现。
您需要分析和解读测试结果，判断是否存在问题。
如果测试结果显示连线正确，那么问题可能出在网络设备上；如果显示有错误，则要进一步检查相关连线和设备。
8.记录和保存结果测试仪通常具有存储功能，可以将测试结果保存到设备中。
您可以将测试结果记录下来，以备后续分析和比对使用。
此外，还可以通过与计算机进行连接，将测试结果上传到计算机进行进一步处理和管理。
RJ45水晶头操作使用方法
RJ45水晶头的使用
做好的成品 RJ45跳线示 意图
光纤的弯曲半径
光纤的弯曲半 径，该半径不
能小于3cm
RJ45水晶头的使用
导线经修整后（导线端面应平整， 避免毛刺影响性能）距导管的长度 14 mm，从线头开始，至少10mm导 线之间不应有交叉
RJ45水晶头的使用
将导线插入RJ45插头的插塞内， 导线在插塞前端应升到最底部， 套管深入插塞后端至少6mm。
568A标准 568B标准
RJ45水晶头的使用
RJ45水晶头的使用
所需工具： 1、剪刀 2、RJ45打线钳 3、剥线钳
RJ45水晶头的使用
首先将UTP电缆套管自端头 剥去20 mm
RJTIA/EIA568A(白绿、绿、 白橙、蓝、白蓝、橙、 白棕、棕)或 TIA/EIA568B（白橙、 橙、白绿、蓝、白蓝、 绿、白棕、棕）的顺序 理齐。在套管里不应有 未扭绞的导线
水晶头接线操作方法
水晶头接线操作方法
以下是水晶头接线的操作方法：
1. 首先，准备好需要连接的电缆和水晶头。
2. 使用剥线钳将电缆的外皮剥开一段，露出内部的线芯。
3. 使用剪线钳将线芯剪短，然后用剥线钳将每根线芯的绝缘层剥开一段。
4. 将剥开的线芯按照颜色顺序排列好，然后用压线钳将每根线芯压到相应的插孔中。
5. 在插入电缆的同时，将电缆和水晶头的连接部分放入压线钳中，并用力将水晶头压紧，直到听到“咔嚓”声，表示连接完成。
6. 检查连接是否牢固，确保每根线芯都已经插入到了正确的插孔中。
7. 最后，用绝缘胶带或热缩管将接线部分进行包裹，防止短路或断电等安全问题。

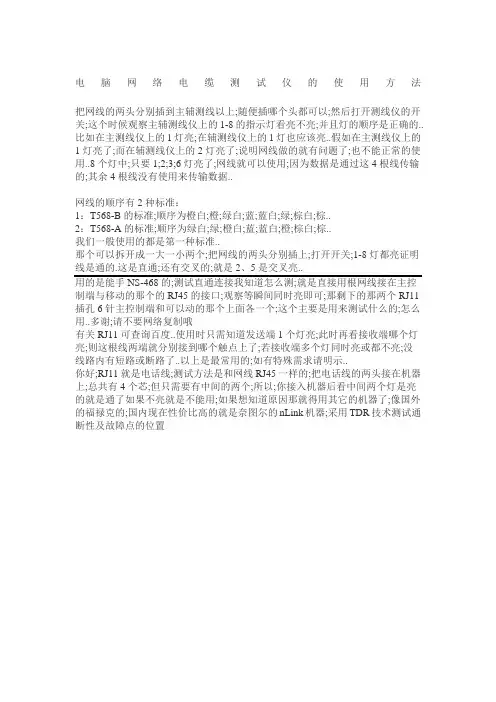

电脑网络电缆测试仪的使用方法
电脑网络电缆测试仪的使用方法
把网线的两头分别插到主辅测线以上;随便插哪个头都可以;然后打开测线仪的开关;这个时候观察主辅测线仪上的1-8的指示灯看亮不亮;并且灯的顺序是正确的..比如在主测线仪上的1灯亮;在辅测线仪上的1灯也应该亮..假如在主测线仪上的1灯亮了;而在辅测线仪上的2灯亮了;说明网线做的就有问题了;也不能正常的使用..8个灯中;只要1;2;3;6灯亮了;网线就可以使用;因为数据是通过这4根线传输的;其余4根线没有使用来传输数据..
网线的顺序有2种标准：
1：T568-B的标准;顺序为橙白;橙;绿白;蓝;蓝白;绿;棕白;棕..
2：T568-A的标准;顺序为绿白;绿;橙白;蓝;蓝白;橙;棕白;棕..
我们一般使用的都是第一种标准..
那个可以拆开成一大一小两个;把网线的两头分别插上;打开开关;1-8灯都亮证明线是通的.这是直通;还有交叉的;就是2、5是交叉亮..
制端与移动的那个的RJ45的接口;观察等瞬间同时亮即可;那剩下的那两个RJ11插孔6针主控制端和可以动的那个上面各一个;这个主要是用来测试什么的;怎么用..多谢;请不要网络复制哦
有关RJ11可查询百度..使用时只需知道发送端1个灯亮;此时再看接收端哪个灯亮;则这根线两端就分别接到哪个触点上了;若接收端多个灯同时亮或都不亮;没线路内有短路或断路了..以上是最常用的;如有特殊需求请明示..
你好;RJ11就是电话线;测试方法是和网线RJ45一样的;把电话线的两头接在机器上;总共有4个芯;但只需要有中间的两个;所以;你接入机器后看中间两个灯是亮的就是通了如果不亮就是不能用;如果想知道原因那就得用其它的机器了;像国外的福禄克的;国内现在性价比高的就是奈图尔的nLink机器;采用TDR技术测试通断性及故障点的位置。
网线水晶头制作、网络测线器、寻线仪的使用
非屏蔽（UTP） hilded Twisted Pair
整体屏蔽
屏蔽双绞线电缆(STP) Shilded Twisted Pair
网线水晶头的制作 一、准备工具
1.1 双绞线的介绍：双绞线分类 按双绞线对数多少进行分类:有1对、2对、4对双绞线电缆，25对、50对、100对的大对数双绞线。
2对双绞线
25对双绞线
50对双绞线
网线水晶头的制作 一、准备工具
1.1 双绞线的介绍：RJ-45以太网线简介 RJ-45以太网线是一种双绞线电缆，由8根不同颜色的线分成 4对绞合在一起。常用的是五类线(Cat5)及超五类线(Cat5E)，目 前已有六类线(Cat6)的以太网线 。
RJ-45水晶头线序判读方法：将水晶头金属片面向自己，水 晶头小尾巴在背面并朝下，此时从左到右线序12345678。
千兆网络中(1000M) ，网线8根线均有使用，各脚 功能为：
1、 TxRx A + ； 2、 TxRx A - ； 3、 TxRx B + ； 4、 TxRx C + ； 5、 TxRx C - ； 6、 TxRx B - ； 7、 TxRx D + ； 8、 TxRx D - 。
网线水晶头的制作 一、准备工具
网线水晶头的制作 一、准备工具
1.1 双绞线的介绍：双绞线标识 双绞线电缆的外部护套上每隔两英尺会印刷上一些标识。不同生产商的产品标识可能不同，但一般包括双绞线
类型、NEC/UL防火测试和级别、CSA防火测试、长度标志、生产日期、双绞线的生产商和产品号码等信息 VCOM V2-073725-1 CABLE UTP ANSI TIA/EIA-568A 24AWG(4PR) OR ISO/IEC 11801 VERIFIED
水晶头测线仪的使用方法
水晶头测线仪的使用方法水晶头测线仪是一种用于测试和识别电缆中的线序的工具。
它通常由一台主机和多个测试头组成。
下面将介绍水晶头测线仪的使用方法。
第一步，准备工作。
在使用水晶头测线仪之前，需要确保测试头和主机的连接正常。
将测试头插入主机的接口，并确保插头与插座紧密连接。
同时，需要确保测试头的状态良好，没有损坏或脏污。
第二步，连接电缆。
将待测试的电缆的一端插入测试头的插座中。
根据电缆的类型和接口的不同，可能需要使用适配器来连接电缆和测试头。
确保电缆插头与插座完全插入，确保连接牢固。
第三步，选择测试模式。
水晶头测线仪通常具有多种测试模式，包括连通性测试、线序测试和长度测量等。
根据需要选择相应的测试模式。
在选择测试模式之前，需要确保已经了解了各个模式的功能和使用方法。
第四步，开始测试。
按下主机上的测试按钮，开始进行测试。
测试过程中，水晶头测线仪会发送信号到电缆中，然后接收电缆传回的信号并进行分析。
根据测试模式的不同，可以得到电缆的连通性、线序和长度等信息。
第五步，结果分析。
测试完成后，水晶头测线仪会显示测试结果。
根据显示的结果，可以判断电缆的连通性是否正常，线序是否正确以及电缆的长度等信息。
如果测试结果出现异常，可能需要进一步排查和修复。
第六步，记录和保存。
对于重要的测试结果，建议进行记录和保存。
可以将测试结果拍照或者使用记事本等工具进行记录。
这样可以方便以后的查询和参考。
第七步，收拾整理。
测试完成后，将电缆和测试头从水晶头测线仪中拔出。
同时，将测试头和主机进行整理和收拾，确保设备的安全和整洁。
总结，水晶头测线仪是一种方便实用的工具，可以帮助我们快速测试和识别电缆中的线序。
通过正确的使用方法，我们可以准确地判断电缆的连通性、线序和长度等信息，提高工作效率和准确性。
希望本文介绍的使用方法对读者有所帮助。
网线检测仪使用方法
网线检测仪使用方法网线检测仪是一种用于测试和检测网线连接质量和线路是否正常的工具。
它可以帮助用户确定网线是否连接正确、确定连接是否稳定以及检测线路中是否存在故障。
下面将详细介绍网线检测仪的使用方法。
一、准备工作1. 根据需要选择合适的网线检测仪。
市面上有不同型号和功能的网线检测仪，可以根据实际需求选择适合的型号。
2. 了解网线类型。
根据所要测试的网线类型，选择相应的测试模式。
二、连接网线检测仪1. 将网线插头插入网线检测仪的插座中，确保插头与插座紧密连接。
2. 如果网线检测仪上有多个插座，则分别将需要测试的网线插入到相应的插座中。
三、进行测试1. 打开网线检测仪的电源开关，使其正常运行。
2. 设置测试模式。
根据实际情况选择测试模式，一般网线检测仪上会有相应的按钮或旋钮用于选择模式。
3. 开始测试。
按下测试按钮或旋钮，网线检测仪开始对连接的网线进行测试。
测试过程中，网线检测仪会显示测试结果。
四、分析测试结果1. 查看测试结果。
根据网线检测仪上的显示屏或指示灯，可以看到测试结果。
一般情况下，会显示连接的网线是否正常、连接的网线长度、线路中是否有开路、短路等故障。
2. 根据测试结果进行判断。
如果测试结果显示连接的网线正常，并且没有故障的提示，则说明网线连接质量良好；如果测试结果显示存在故障，需要进一步排查和修复。
五、采取相应措施1. 若测试结果显示网线连接不正常或存在故障，首先检查网线接头是否插紧、是否接触良好，确认连接是否正确。
若接头松动或接触不良，重新插紧或更换接头。
2. 如果问题仍然存在，可以使用网线故障定位功能进行定位。
该功能通常会指示网线故障的位置，如线路中的具体位置或距离。
3. 对于线路中出现的断路或短路等故障，可以根据实际情况进行修复或更换。
4. 如果在测试过程中发现网线的长度异常，可能是线路中存在其他问题，可以使用线路测试仪进行进一步的测试和排查。
六、注意事项1. 在进行测试之前，确保网线检测仪的电源充足，以免因电量不足影响测试结果。
RJ45水晶头连接与简易电缆测线仪的使用.
RJ45水晶头的连接与简易电缆测线仪的使用在以双绞线作为传输介质的网络中,跳线的制作与测试非常重要。
对于小型网络而言,跳线连接着集线设备与计算机;对于大中型网络而言,跳线既连接着信息插座与计算机,也连接着集线设备与跳线设备与跳线板。
总之,无论如何,跳线的制作与测试是网络管理员一定要学会的入门级手艺。
【实验目的】1.掌握使用网线钳制作具有RJ-45接头的双绞线的技能。
2.能够使用网线测线仪测试网线连线的正确性。
【实验内容】1.按推荐的T568B规范标准制作；2.摸索并掌握双绞线理序、整理的要领与技巧；3.用测试仪测试导通情况并记录，完成实验报告，总结成败经验。
【实验器材】1.网线钳一把。
2.双绞线（5类或其他类别）若干。
3.两只RJ-45水晶头。
4.网线测试仪一个。
【试验步骤】双绞线的四对八根导线是有序排列的。
实现上网的最低要求是保持白橙和橙、白绿和绿这两对线畅通（这四根对应于T568B，线序是1、2、3、6；对应于T568A，则线序是3、6、1、2。
），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧（以T568B标准为例）：第一步，初排序：如果以深颜色的四根线为参照对象，将手中的四对双绞线从左到右可以排成：橙，蓝，绿，棕；第二步，分线：分开每一股双绞线，将浅色线排在左，深色线排在右，即深色、浅色线交叉排列；第三步，跳线：将白蓝和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕；第四步，理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。
注意根部尽量不要扭绕。
第五步，剪齐：用夹线钳将导线多余部分剪掉，切口应与外侧线相垂直，与双绞线外套间留有1.2～1.5cm的长度，注意不要留太长（外套可能压不到水晶头内，这样线压不紧，容易松动，导致网线接触故障），也不能过短（八根线头不易全送到槽位，导致铜片与线不能可靠连接，使得RJ－45头制作达不到要求或制作失败）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RJ45水晶头的连接与简易电缆测线仪的使用
在以双绞线作为传输介质的网络中,跳线的制作与测试非常重要。
对于小型网络而言,跳线连接着集线设备与计算机;对于大中型网络而言,跳线既连接着信息插座与计算机,也连接着集线设备与跳线设备与跳线板。
总之,无论如何,跳线的制作与测试是网络管理员一定要学会的入门级手艺。
【实验目的】
1.掌握使用网线钳制作具有RJ-45接头的双绞线的技能。
2.能够使用网线测线仪测试网线连线的正确性。
【实验内容】
1.按推荐的T568B规范标准制作；
2.摸索并掌握双绞线理序、整理的要领与技巧；
3.用测试仪测试导通情况并记录，完成实验报告，总结成败经验。
【实验器材】
1.网线钳一把。
2.双绞线（5类或其他类别）若干。
3.两只RJ-45水晶头。
4.网线测试仪一个。
【试验步骤】
双绞线的四对八根导线是有序排列的。
实现上网的最低要求是保持白橙和橙、白绿和绿这两对线畅通（这四根对应于T568B，线序是1、2、3、6；对应于T568A，则线序是3、6、1、2。
），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧（以T568B标准为例）：
第一步，初排序：如果以深颜色的四根线为参照对象，将手中的四对双绞线从左到右可以排成：橙，蓝，绿，棕；
第二步，分线：分开每一股双绞线，将浅色线排在左，深色线排在右，即深色、浅色线交叉排列；
第三步，跳线：将白蓝和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，
橙，白绿，蓝，白蓝，绿，白棕，棕；
第四步，理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。
注意根部尽量不要扭绕。
第五步，剪齐：用夹线钳将导线多余部分剪掉，切口应与外侧线相垂直，与双绞线外套间留有1.2～1.5cm的长度，注意不要留太长（外套可能压不到水晶头内，这样线压不紧，容易松动，导致网线接触故障），也不能过短（八根线头不易全送到槽位，导致铜片与线不能可靠连接，使得RJ－45头制作达不到要求或制作失败）。
第六步，送线：将八根线头送入槽内，送入后，从水晶头头部看，应能看到八根铜线头整齐到头。
第七步，压线：检查线序及送线的质量后，就可以完成最后一道压线工序。
压线时，应注意先缓用力，最后才可能用力压并压到位。
开始时切不可用力过猛，因为用力过猛容易使铜片变形，若不能刺破导线绝缘层，就会导致铜片与线芯连接不可靠。
第八步，测试：压好线后，就可以用测线仪检测导通状况了。
指示灯依次跳亮，则表示双绞线制作成功。
做好的双绞线如下图所示：
网线测线仪
制作好的网线最好用测试仪测试一下，看网线是否导通。
测试仪左右两个部分是可以分离开的。
每一部分有一个RJ-45接口，测试的时候只要把被测网线的两头分别插到接口中，再把测试仪的开关打开，通过测试仪面板上的LED灯的亮、灭，可以判断网线是否导通。
(1)结构
外观结构
能手网线测试仪RJ45测线仪
内部结构
右侧指示灯部分拆解
左
侧指
示灯部分拆解
红黑线连接的是9伏电池仓芯片和开关
电路板正面电路板背面
(2)使用方法
将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”。
这时主测试仪和远程测试端的指示头就应该逐个闪亮。
①直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。
如果是这种现象，说明直通线的连通性没问题，否则就得重做。
②交叉线连线的测试：测试交错连线时，主测试仪的指示灯也应该从1到8逐个顺序闪亮，而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。
如果是这样，说明交错连线连通性没问题，否则就得重做。
③若网线两端的线序不正确时：主测试仪的指示灯仍然从1到8逐个闪亮，只是远程测试端的指示灯将按着与主测试端连通的线号的顺序逐个闪亮。
也就是说，远程测试端不能按着（1）和（2）的顺序闪亮。
④导线断路测试的现象
Ⅰ.当有1到6根导线断路时，则主测试仪和远程测试端的对应线号的指示灯都不亮，其它的灯仍然可以逐个闪亮。
Ⅱ.当有7根或8根导线断路时，则主测试仪和远程测试端的指示灯全都不亮。
⑤导线短路测试的现象
Ⅰ.当有两根导线短路时，主测试仪的指示灯仍然按着从1到8的顺序逐个闪亮，而远程测试端两根短路线所对应的指示灯将被同时点亮，其它的指示灯仍按正常的顺序逐个闪亮。
Ⅱ.当有三根或三根以上的导线短路时，主测试仪的指示灯仍然从1到8逐个顺序闪亮，而远程测试端的所有短路线对应的指示灯都不亮。
(3)选购品牌
能手、欧宝、安普等品牌。
推荐品牌能手NS-468两用网络测试仪
相关参数
测试线缆：R*45双绞线、电话线
电源：DC 9V 叠层电池
耗电：25MA
体积：10*9.5*2.7 mm
重量：200G
功能：
1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根
（对）错线，短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。
①双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮。
主测试器：1-2-3-4-5-6-7-8-G
远程测试器：1-2-3-4-5-6-7-8-G（R*45）<*r />1-2-3-4-5-6------（R*12）<*r />1-2-3-4----------若接线不正常，按下述情况显示：
1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。
3.当两头网线乱序，例2，4线乱序，则显示如下：
主测试器不变：1-2-3-4-5-6-7-8-G
远程测试端为：1-4-3-2-5-6-7-8-G
4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）
②同轴电缆测试：如果电缆是好的，则二端BNC灯同时闪绿灯。
