【总结报告】整机供电电源设计总结
整机电源设计一，设计主要流程图1二，基本模型图21.电源变压器的选择：选择合适的变压器对电源的稳定性有一定的影响，而且对稳压模块也有一定的保护，如果变压器输出的电压远远大于稳压模块的稳压值，会降低稳压模块的使用寿命，严重的时候会损坏稳压模块；如果变压器的电压小于稳压模块的电压，可能使稳压模块失去稳压作用。
如果制作正负电源时，还要选择合适的双副边绕组变压器（如图3）。
图32.整流电路整流电路可分为单相半波整流电路和单相桥式整流电路。
单相半波整流电路是最简单的一种整流电路（如图4），在变压器的正半周期，二极管处于导通状态，而在负半周期，二极管处于截止状态。
负载电阻上的电压和电流都具单一方向的脉动方向。
单相半波整流电路的主要参数：图4研究整流电路时，应考察整流电路的输出电压平均值和输出电流平均值两项指标，有时也考虑脉动系数，以便反映输出波形脉动的情况。
输出电压平均值为Uo(AV)=0.45U2输出电流平均值为Io(AV)=R L Uo(AV)0.45U2=R L整流输出电压的脉动系数S 定义为整流输出电压的基波峰值U O1M与输出电压平均值Uo(AV)之比，即U O1MS =Uo(AV)故半波整流电路输出电压脉动系数S =1.57说明半波整流电路输出电压脉动很大，其基波峰值约为平均值的1.57倍。
注意：选择二极管时要给二极管的正向平均电流和最大反向电压留有余量。
（一般为1.1倍的变压器副边电压峰值）单相半波整流电路的优缺点：单相半波整流电路简单易行，所用二极管数量少。
但是它们利用了交流电压的半个周期，所以输出电压低，交流分量大（即脉动大），效率低。
因此，这种电路仅适用于整流电流较小，对脉动要求不高的场合。
单相桥式整流电路单相桥式整流电路有四只二极管组成，其构成原则就是保证在变压器副边电压的整个周期内，负载上的电压和电流方向始终保持不变。
如图5图5输出电压平均值为单相半波的二倍，同理，输出电流也为单相半波的二倍（负载电阻相同）。
供电课设总结
供电课设总结
供电课设的总结：
本次供电课设的主要目标是设计一个能够为某一设备或系统提供稳定电源的电源系统。
通过实践和研究，我对供电系统的设计和实施有了更深入的了解。
我了解到了供电系统的基本原理和组成部分。
供电系统通常由电源、电源管理模块、稳压器、电池和保护电路等组成。
这些组件相互配合，确保设备能够稳定运行。
我学习了供电系统的设计流程。
在设计过程中，首先需要明确设备的功率需求和电压要求。
然后，根据这些需求选择合适的电源和电源管理模块。
接下来，设计稳压器和保护电路，以确保设备在不同工作状态下都能够正常运行并保护设备免受电压波动和电流过载的影响。
最后，选择合适的电池和充电电路，为设备提供备用电源。
在实施过程中，我遇到了一些困难和挑战。
首先，根据设备的功率需求选择合适的电源和电源管理模块是一个关键的决策。
如果选择不当，可能会导致电源无法满足设备的需求或者影响设备的性能。
其次，设计稳压器和保护电路需要考虑到设备的工作环境和使用条件，以确保设备的安全和稳定运行。
最后，选择合适的电池和充电电路需要考虑到电池的容量和寿命，以及充电电路的效率和安全性。
通过这次课设，我学到了很多关于供电系统设计的知识和技巧。
我
也意识到供电系统对设备的性能和稳定性有着重要的影响，并且在实践中需要不断优化和改进。
我相信这些经验和教训将对我的未来工作和学习有所帮助。
配电设计年中总结汇报

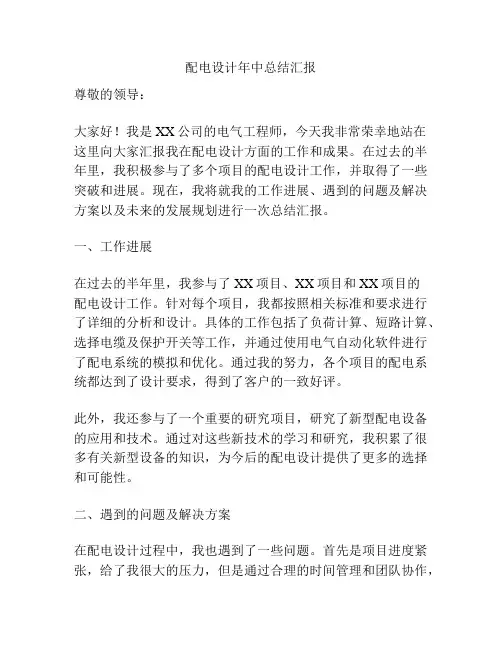

配电设计年中总结汇报尊敬的领导：大家好！我是XX公司的电气工程师，今天我非常荣幸地站在这里向大家汇报我在配电设计方面的工作和成果。
在过去的半年里，我积极参与了多个项目的配电设计工作，并取得了一些突破和进展。
现在，我将就我的工作进展、遇到的问题及解决方案以及未来的发展规划进行一次总结汇报。
一、工作进展在过去的半年里，我参与了XX项目、XX项目和XX项目的配电设计工作。
针对每个项目，我都按照相关标准和要求进行了详细的分析和设计。
具体的工作包括了负荷计算、短路计算、选择电缆及保护开关等工作，并通过使用电气自动化软件进行了配电系统的模拟和优化。
通过我的努力，各个项目的配电系统都达到了设计要求，得到了客户的一致好评。
此外，我还参与了一个重要的研究项目，研究了新型配电设备的应用和技术。
通过对这些新技术的学习和研究，我积累了很多有关新型设备的知识，为今后的配电设计提供了更多的选择和可能性。
二、遇到的问题及解决方案在配电设计过程中，我也遇到了一些问题。
首先是项目进度紧张，给了我很大的压力，但是通过合理的时间管理和团队协作，我成功地完成了各个项目的设计工作。
另外，由于配电系统的安全性非常重要，我在设计过程中特别注重了各种潜在的安全风险的预防和规避。
我与其他工程师进行了反复的讨论和检查，确保了设计的合理性和安全性。
三、未来的发展规划在今后的工作中，我计划继续加强自己的专业知识和技能。
首先，我将继续学习新技术和新设备的应用，掌握更多的配电知识，提高自己的设计水平。
其次，我计划在与其他工程师的合作中，积极学习他们的经验和技巧，不断丰富自己的设计思路和方法。
另外，我还计划参加一些相关的培训和研讨会，以增加自己的专业素养和交流经验。
通过这些努力，我相信我能够在配电设计领域取得更大的突破和进步。
总结：通过半年的工作，我认识到配电设计工作中的重要性和挑战，也深刻感受到了自己的不足之处。
但正是这些挑战和不足，让我更加坚定了未来的发展方向。
供电系统设计情况汇报
供电系统设计情况汇报
根据公司要求，我对供电系统进行了设计，并在此向大家汇报
设计情况。
首先，我对供电系统进行了全面的调研和分析，包括现有的电
力设备、用电负荷、电力线路等情况进行了详细的了解和梳理。
在
此基础上，我确定了供电系统的设计目标和要求，确保系统能够满
足公司的用电需求，保障供电安全稳定。
其次，我对供电系统进行了合理的布局和选型。
针对公司的用
电负荷和电力设备的情况，我选择了合适的变压器、配电柜等设备，并合理规划了电力线路的布置，确保了电力的有效输送和分配。
在设计过程中，我还充分考虑了供电系统的安全性和可靠性。
我采取了多种措施，包括设置过载保护装置、接地保护装置等，以
确保供电系统在各种情况下都能够正常运行，避免因电力故障导致
的安全事故发生。
除此之外，我还对供电系统进行了经济性评估和节能设计。
在
保证系统正常运行的前提下，我尽可能地减少了能耗和资源浪费，
提高了供电系统的能源利用率，降低了公司的用电成本。
最后，我对供电系统进行了全面的测试和验收。
通过对系统的
各项指标进行检测和监测，确保了供电系统的设计符合公司的要求，达到了预期的效果。
总的来说，我对供电系统的设计充分考虑了各方面的因素，确
保了系统的安全、稳定、经济和高效运行。
希望公司能够对我的设
计给予认可，并在实际运行中取得良好的效果。
电气工程中的电源电路设计与分析

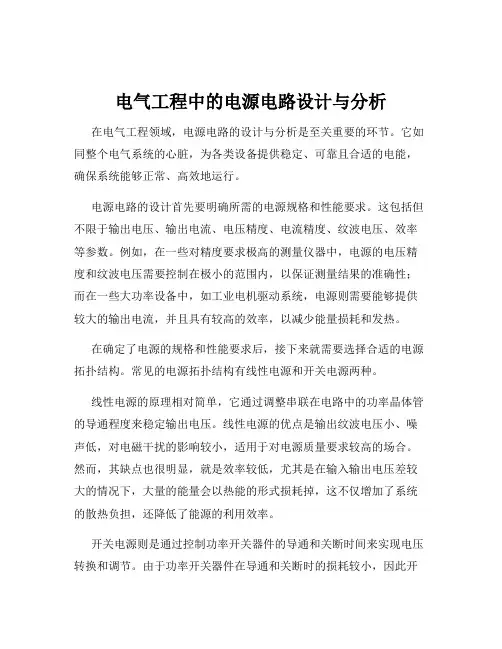

电气工程中的电源电路设计与分析在电气工程领域，电源电路的设计与分析是至关重要的环节。
它如同整个电气系统的心脏，为各类设备提供稳定、可靠且合适的电能，确保系统能够正常、高效地运行。
电源电路的设计首先要明确所需的电源规格和性能要求。
这包括但不限于输出电压、输出电流、电压精度、电流精度、纹波电压、效率等参数。
例如，在一些对精度要求极高的测量仪器中，电源的电压精度和纹波电压需要控制在极小的范围内，以保证测量结果的准确性；而在一些大功率设备中，如工业电机驱动系统，电源则需要能够提供较大的输出电流，并且具有较高的效率，以减少能量损耗和发热。
在确定了电源的规格和性能要求后，接下来就需要选择合适的电源拓扑结构。
常见的电源拓扑结构有线性电源和开关电源两种。
线性电源的原理相对简单，它通过调整串联在电路中的功率晶体管的导通程度来稳定输出电压。
线性电源的优点是输出纹波电压小、噪声低，对电磁干扰的影响较小，适用于对电源质量要求较高的场合。
然而，其缺点也很明显，就是效率较低，尤其是在输入输出电压差较大的情况下，大量的能量会以热能的形式损耗掉，这不仅增加了系统的散热负担，还降低了能源的利用效率。
开关电源则是通过控制功率开关器件的导通和关断时间来实现电压转换和调节。
由于功率开关器件在导通和关断时的损耗较小，因此开关电源具有较高的效率，特别适用于输入输出电压差较大的情况。
此外，开关电源还具有体积小、重量轻等优点。
但是，开关电源的输出纹波电压和噪声相对较大，电磁干扰问题也较为突出，需要在设计中采取相应的滤波和屏蔽措施来加以解决。
在选择电源拓扑结构时，需要综合考虑电源的规格要求、成本、效率、体积、电磁兼容性等因素。
例如，对于小功率、低电压、对电源质量要求较高的应用，如手机充电器、电脑主板电源等，通常采用线性电源或低压差线性稳压器（LDO）；而对于大功率、高效率、输入输出电压差较大的应用，如工业电源、通信电源等，则更多地采用开关电源拓扑结构，如降压型（Buck）、升压型（Boost）、降压升压型（BuckBoost）等。
供电工程总结与经验分享案例分析与反思及改进建议
供电工程总结与经验分享案例分析与反思及改进建议一、引言供电工程是现代社会不可或缺的一项基础设施。
本文将对供电工程进行总结与经验分享，通过案例分析与反思，提出改进建议，以期提高供电工程的质量和效益。
二、总结与经验分享1. 项目管理经验在供电工程项目管理中，明确项目目标与任务分工是关键。
各个岗位的人员要明确自己的职责，并与其他岗位密切配合，确保项目进展顺利。
同时，合理的进度计划与时间管理也是必不可少的，以避免项目延误与超支。
2. 资源优化与利用在供电工程中，资源的优化与利用对项目的成功与效益至关重要。
在选择供应商和合作伙伴时，要进行充分的调研与评估，确保其技术能力和信誉度达到要求。
此外，合理利用现有的设备与技术，可以提高供电工程的效率和质量。
3. 安全管理与风险控制供电工程涉及大量的电力设备和高压电力线路，因此安全管理与风险控制是至关重要的。
合理规划施工过程，保障工人的安全，加强现场管理，严格执行相关安全规定，可以有效降低事故的发生率，保障工程的安全和稳定运行。
三、案例分析与反思1. 案例一：供电工程施工中的质量问题在某供电工程施工中，由于施工方对质量管理不够严格，导致部分电缆接头存在质量隐患。
这给后续的工程运行带来了安全隐患和额外的成本支出。
反思：质量管理是供电工程中不可或缺的环节。
我们应提高对施工方的监督力度，确保其严格按照标准进行施工。
同时，在竣工验收前，应进行全面的质量检查，发现问题及时处置，以免给后续的运行带来不必要的麻烦。
2. 案例二：供电工程的环境影响在某供电工程建设过程中，施工方没有充分考虑工程对周边环境的影响，导致施工期间噪音污染和土壤污染问题引发当地民众的不满与抗议。
反思：环境保护是供电工程建设的重要要素。
我们需要在规划和设计阶段就充分考虑环境问题，并采取相应的防护措施。
加强与当地居民的沟通与合作，解释工程的正当性和对环境的保护措施，减少不必要的纠纷和抗议。
四、改进建议1. 加强人员培训与管理通过加强人员培训，提高员工的专业素养和工作技能，确保施工质量。
供电课设设计总结
供电课设设计总结引言本文是对供电课设设计的总结和回顾。
供电是电气工程中一个重要的领域，其设计与规划直接关系到设备的正常运行和电力系统的稳定性。
在本次课设中，我们主要关注了供电系统的设计原理、配电线路的布置和电力负荷的计算等内容。
本文将对设计过程中的思考、方法和结果进行总结和分析。
设计原理在供电系统的设计中，我们需考虑以下几个主要原理：1.电力传输原理：电力从发电厂传输到各个用电终端时，损耗是不可避免的。
因此，在供电系统设计中需要合理选择导线材料、降低电阻和电感等电损耗。
2.电压稳定原理：供电系统需要能够保持较为稳定的电压，以保证各个用电设备正常运行。
在设计中，需要合理选择变压器和稳压器的容量，并考虑电源调节和电压补偿等问题。
3.电力负荷计算原理：供电系统的设计需要根据用户的用电需求和电力负荷进行合理规划。
电力负荷计算涉及到用电设备的类型、规模和功率等因素。
设计过程需求分析首先，我们对供电系统的需求进行了分析和调查。
我们了解到该供电系统主要用于一座新建小区的电力供应，需要满足每户住房的用电需求，并设有公共区域如道路照明、绿化灯等。
我们进一步了解到小区居民主要使用的电器设备，以及公共区域的用电设备情况。
系统设计在系统设计阶段，我们综合考虑了供电原理和需求分析的结果，制定了供电系统的整体架构和布置。
我们首先确定了发电厂到小区的主干线路，然后设计了配电室和配电线路的布局。
我们还考虑了与外部电网的连接和安全保护等问题。
电力负荷计算我们使用了标准的电力负荷计算方法，结合用户需求和用电设备的功率需求，计算了整个供电系统的总电力负荷。
我们还进行了负荷分析，确定了不同时间段的负荷峰值和谷值，并对结果进行了合理分配和规划。
设备选型根据我们的设计需求和计算结果，我们进行了设备选型。
我们选择合适的变压器、稳压器和配电柜等设备，并根据实际情况考虑了电缆的材料和规格。
我们还确保所选设备能够满足系统的稳定性和安全性要求。
设计结果经过系统设计和计算，我们得到了一套满足小区用电需求的供电系统方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整机电源设计一，设计主要流程图1二，基本模型图21. 电源变压器的选择：选择合适的变压器对电源的稳定性有一定的影响，而且对稳压模块也有一定的保护，如果变压器输出的电压远远大于稳压模块的稳压值，会降低稳压模块的使用寿命，严重的时候会损坏稳压模块；如果变压器的电压小于稳压模块的电压，可能使稳压模块失去稳压作用。
如果制作正负电源时，还要选择合适的双副边绕组变压器（如图3）。
图32. 整流电路整流电路可分为单相半波整流电路和单相桥式整流电路。
单相半波整流电路是最简单的一种整流电路（如图4），在变压器的正半周期，二极管处于导通状态，而在负半周期，二极管处于截止状态。
负载电阻上的电压和电流都具单一方向的脉动方向。
单相半波整流电路的主要参数：图4研究整流电路时，应考察整流电路的输出电压平均值和输出电流平均值两项指标，有时也考虑脉动系数，以便反映输出波形脉动的情况。
输出电压平均值为Uo(AV=0.45U2输出电流平均值为Io(AV=LUo(AV0.45U2=R L整流输出电压的脉动系数S 定义为整流输出电压的基波峰值U O1M与输出电压平均值Uo(AV之比，即U O1MS =Uo(AV故半波整流电路输出电压脉动系数S =1.57说明半波整流电路输出电压脉动很大，其基波峰值约为平均值的1.57倍。
注意：选择二极管时要给二极管的正向平均电流和最大反向电压留有余量。
（一般为1.1倍的变压器副边电压峰值）单相半波整流电路的优缺点：单相半波整流电路简单易行，所用二极管数量少。
但是它们利用了交流电压的半个周期，所以输出电压低，交流分量大（即脉动大），效率低。
因此，这种电路仅适用于整流电流较小，对脉动要求不高的场合。
单相桥式整流电路单相桥式整流电路有四只二极管组成，其构成原则就是保证在变压器副边电压的整个周期内，负载上的电压和电流方向始终保持不变。
如图5图5输出电压平均值为单相半波的二倍，同理，输出电流也为单相半波的二倍（负载电阻相同）。
根据谐波分析，桥式整流电路的基波UO1M的角频率是u 2的2倍，即100HZ 。
故单相桥式整流电路的脉动系数为S =0.67注意：单相桥式整流电路和单相半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求是一样的，并且还具有输出电压高，变压器利用率高，脉动小等优点。
三. 滤波电路整流电路的输出电压虽然是单一方向的，但是含有较大的交流分量，不能适应大多数电子电路及设备的需要。
因此，在一般的整流后，还需利用滤波电路将脉动的直流电压变为平滑的直流电压。
与用于信号处理的滤波电路相比，直流电源中滤波电路的显著特点是：均采用无源滤波电路；理想情况下，滤去多有交流成分，而保留直流成分；能够输出较大的电流。
电容滤波电路在整流电路的输出端（即负载电阻两端）并联一个电容急构成电容滤波电路。
在整流桥的输出端所并联的电容的容量较大，因而一般采用电解电容，在接线时要特别注意电解电容的正负极。
电容滤波电路利用了电容的充放电作用，使输出电压趋于平滑。
电容滤波电路的优缺点：利用电容滤波电路后输出电压不仅变得平滑，而且平均值也得到了提高。
电容充电时，回路电阻为整流电路的内阻，急变压器内阻和二极管的导通电阻之和，其数值很小，因而时间常数很小。
电容放电时，回路电阻为负载电阻，放电时间常数通常大于充电时间。
因此，滤波效果取决于放电时间。
电容愈大，负载电阻愈大，滤波后输出电压愈平滑，并且平均值愈大。
为了获得较好的滤波效果，在实际电路中，应选择滤波电容满足以下关系式：R L (3-5T/2=注意：由于采用电解电容，考虑到电网电压的波动范围为正负10%，电容的耐压值应大于1.1倍的变压器副边电压峰值。
在半波整流电路中，为获得较好的滤波效果，电容容量应选得更大些。
附加：如果电网电压经过变压器变压后，不能达到想要得到的输出电压，可以采用倍压电路。
具体内容见模电教程526页。
电感滤波电路当电路中的电流很大时，即负载电阻很小时，若这时候还采用电容滤波电路，则电容容量势必很大，而且整流二极管的冲击电流也非常大看，这就使得整流管和电容器的选择变得困难，甚至不可能，在此情况下应采用电感滤波。
而且所选电感线圈的电感量要足够大，所以一般采用有铁心的线圈。
电感滤波的优点：经电感滤波后，不但负载电流及电压的脉动减小，波形变的平滑，而且整流二极管的导通角增大。
其它滤波电路LC 滤波电路；π型滤波电路三. 稳压电路部分常用的稳压模块为78XX 和79XX 系列稳压模块，其中78XX 稳压模块输出正电压，79XX 稳压模块输出负电压。
1. 外形以及引脚分配 X78XX 稳压模块：分类：X7805 X7806 X7808 X7809 X7810 X7812 X7815 X7818 X7824引脚区分：正面对着自己，从左到右依次为123（输入，公共端，输出）注：每一种类型的稳压块的最大输出电流不同。
LM7912稳压模块：引脚分配：1引脚为接地端，2引脚为输入端，3引脚为输出端注意：金属菱形式三端稳压器引脚的区分很重要，其中的两个引脚给出，第三个引脚为稳压器的外金属壳。
具体分布需查资料。
2. 给出几种应用电路应用这些电路时，注意各个稳压芯片的引脚分配，电解电容的正负极接法，在做正负输出电压源时，注意变压器的接法，其中，变压器的中心抽头做电路的公共端，其余两端分别接到整流电路里。
整流电路的输出端的正极接到正稳压块，负极接到负稳压块的输入端。
（制作双极性电压源必须用带有中心抽头的变压器）图7为输出正5伏的电压源PCB 原理图此电路的功能是输出正5伏的直流电压，并且输出电流得到了扩大，此电路中加了一个大功率三极管为负载提供大的电流，电路中的二极管用以补偿三极管发射结电压Ube ，使电路的输出电压Uo 基本上等于三端集成稳压器的输出电压。
只要适当选择二极管的型号，并且通过调节电阻R 的阻值以改变流过二极管的电流，即可得到：U D U be=输出电压的扩展：扩压输出电压计算公式：输出电压为双极性电压源的设计：注意：此电路的输入端一定控制不要有一端接触不好或者断路，否则输出端的电容会放电损21221 1( (R I U R R R I R U U U Q XX Q XX XX O ++=++=XX O U R R U 1(12+≈坏稳压器，必要时可以在输出端放两个二极管进行保护作用。
可调稳压器的使用：LM317可调稳压块：引脚分配：1引脚为调整端，2引脚为输出端，3引脚为输入端输出电压范围为1.5-32V注：输入电压一定要比输出电压高2伏。
注：如果为2引脚封装，则外壳为输出端，KA337可调稳压块：引脚分配：1为调整端，2为输入端，3为输出端注：输出电压为负电压。
范围为-1.2V--37V用LM317和LM117可以构成正负可调的直流电压源，或者用LM317和KA337也可以构成输出双极性的电压源。
通用计算输出电压的公式为：1(25. 1 1(11R R IR U R R U W REF O +≈++=一般R1的取值在240欧姆左右，同时R1还有限流做用。
可调稳压器的引脚分配：W117/217/317的引脚分配 W137/237/337的引脚分配为消除R w 的影响，可以采用稳压管代替电阻R w ，如图8.9所示，R 3用以微调输出电压。
图8.10是典型应用，图中D 1、D 2为保护二极管，一旦输入短路时，C 3上的电压通过D 1放电保护稳压块，而D 2则为的C 2放电通路。
稳压二极管代替Rw 的电路可调稳压电路输出电压连续可调，可正、可负的稳压电源可以用LM117和LM137来实现，如图8.11所示。
图中的R 1、R 2应选精度1%的电阻，该电路输出电压调节范围20~25. 1(±±V ，输出电流1A 。
68( 1((23-++=R R U U U Z REFO独立电源供电的考虑通常，电子系统由控制部分、信号处理部分、输出（驱动）部分组成，如图8.34（a ）所示。
从电子系统角度看，为避免由电源串入的干扰，各部分应分级用独立电源供电。
何为独立电源？一般而言，设一个变压器有n 个副边，若每个副边均挂整流、滤波、稳压电路，该电源的每一路输出均为独立电源，如图8.34（b ）所示。
（a ）一般电子系统（b ）n 路独立电源图8.34独立电源供电当然，亦可每路独立电源均由单独变压器产生，效果更好，只是成本增加。
3.2数字电路与模拟电路供电的考虑如果你所设计的是较简单的系统，可以采用单路电源供电；如果你所设计的是数字、模拟、单片机控制的混合系统，这时就要考虑采用多路电源供电，例如单片机部分用+5V供电，数字、模拟两部分也分别供电，而且分别设置“数字地”和“模拟地”，即数字电路“地”都接数字电源的“地”，模拟电路的“地”都接模拟电源的“地”。
当然，两个“地”最后还是要连到一起的，只不过在设计电路板时将各自的“地”集中在一起，或分成两块电路板。
但仅有一个共地点把“模拟地”和“数字地”连起来，如图8.35所示。
图8.35电路共地这样可以有效地克服信号通过电源或“地”的串扰，这种考虑又称为可靠性设计。
如果你所设计的系统既需要多路电源，还需要正、负电源，这时情况就更为复杂。
这就要求在设计系统的同时，也一并考虑供电，能用单电源就不用双电源，能用单路供电就不用多路供电，使供电尽可能简化。
这里提及的多路电源是指多路各自独立的电源，并非一路电源派生出的多路。
多路电源可以出自于一个电源变压器，一个原边，多路副边，每路副边都有整流、滤波、稳压，这种形成的电源是各自独立的。
当然也可由多个电源变压器来产生，效果更好。
例如信号处理部分用一个小功率电源变压器，功率电路部分用一个较大功率的电源变压器。
至于是采用线性电源还是开关电源，视情况而定，在负载较重的情况下，采用开关电源效率较高。
对供电电源的要求是：■电源的容量（输出功率）应视负载的大小留有一定的余量。
■电源的内阻尽量小，稳压范围宽。
■电源输出电压的纹波应尽量小。
3.3 退耦滤波电路的考虑一个电路可能由多个单元组成，当用一个电源为多单元电路供电时，就应设置退耦滤波器。
退耦滤波器可以有效地克服各单元信号通过电源干线引起的相互干扰。
退耦滤波器很简单，通常由一个电阻（或电感）与一个电容构成，分别称 RC 或 LC 退耦滤波器，每个退耦滤波器称为“一节” ，在供电时，视需要可设置多节退耦滤波器。
在用退耦滤波器为电路供电时，又分为串联馈电和并联馈电两种情况，如图 8.36 所示。
（a）串联馈电（b）并联馈电图 8.36 退耦滤波器馈电对退耦滤波器作几点说明：●图中给出的是二节退耦滤波器给三个单元供电，通常未级（单元 3） Vcc 直接供电，由前面各级用退耦滤波供电。
R 一般电阻取值范围5.1Ω~100Ω， C1、 2 取值100μF~470 C ●R1C1、 2C2 为退耦滤波器，μF 均可。
