电气设备试题
汽车电气设备考试试题(含答案)
汽车电气设备考试试题一、选择题1．（）导致前排乘员电动座椅不能动。
A、熔断器故障B、主控开关搭铁不良C、主控开关搭铁线断路D、乘员侧开关故障2．（）导致所有车门锁都不能工作。
A、电源导线断路B、左侧电动车门锁电路断路C、右侧电动车门锁故障D、左侧后电动车门锁故障3．（）不能导致驾驶员侧电动车门锁不能开启。
A、熔断器故障B、开关故障C、遥控器故障D、点火开关故障4．（）的最大的特点是不含氯原子，ODP值为0,GWP也很低，大约0.25～0.26。
A、HFC12B、HFC13C、HFC14D、HFC134a5．（）能导致前排乘客侧电动车门锁不能锁定。
A、车门锁拉杆卡住B、车窗天线故障C、遥控器故障D、开关故障6．（）导致不能用驾驶员侧车门锁按钮锁定一扇车门。
A、熔断器故障B、驾驶员侧开关故障C、导线断路D、车门锁启动器故障7．对蓄电池安全操作正确的是（）。
A、配制电解液时应将硫酸倒入水中B、配制电解液时应将水倒入硫酸中C、观看检查电解液用的仪器时应远离电解液注口D、蓄电池壳上可以放置较轻的物体8．为保证车辆顺利起动，启动电流稳定值应该为（）A，蓄电池内阻不大于20mΩ；稳定电压不小于9V。
A、20～50B、50～100C、100～150D、150～2009．充氟试漏是向系统充注氟利昂蒸汽，使系统压力高达0.35Mpa，然后用（）检漏仪检漏。
A、二极管B、卤素灯C、白炽灯D、荧光灯10．一般技术状况良好的蓄电池，单格电压应在1.5V以上，并在5s内保持稳定。
若（）s内下降至1.7V，说明存电量足。
A、1B、3C、5D、711．冷却水温升高到（）℃以上时,水温过高报警灯报警开关的双金属片变形,触点闭合,报警灯亮。
A、25~35B、45~55C、65~75D、95~10512．在汽车制冷循环系统中，被吸入压缩机的制冷剂是（）状态。
A、低压液体B、高压液体C、低压气体D、固体13．当发动机机油压力正常时,机油压力过低报警灯报警开关触点（）,报警灯( )。

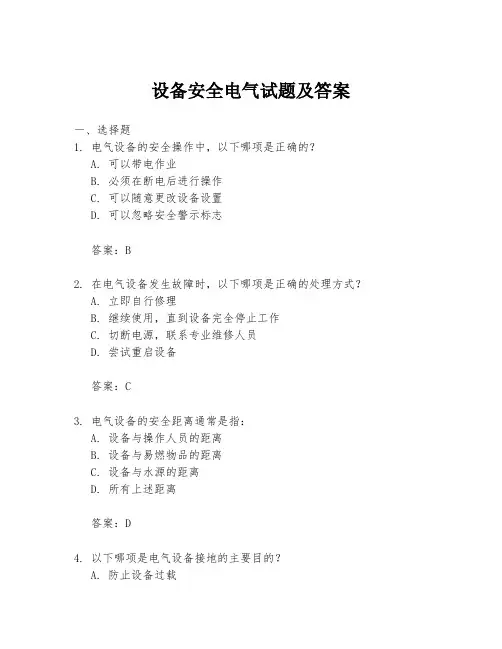

设备安全电气试题及答案
设备安全电气试题及答案一、选择题1. 电气设备的安全操作中，以下哪项是正确的？A. 可以带电作业B. 必须在断电后进行操作C. 可以随意更改设备设置D. 可以忽略安全警示标志答案：B2. 在电气设备发生故障时，以下哪项是正确的处理方式？A. 立即自行修理B. 继续使用，直到设备完全停止工作C. 切断电源，联系专业维修人员D. 尝试重启设备答案：C3. 电气设备的安全距离通常是指：A. 设备与操作人员的距离B. 设备与易燃物品的距离C. 设备与水源的距离D. 所有上述距离答案：D4. 以下哪项是电气设备接地的主要目的？A. 防止设备过载B. 保护操作人员安全C. 提高设备效率D. 延长设备使用寿命答案：B5. 电气设备的安全检查通常包括以下哪些内容？A. 设备外观检查B. 电气连接检查C. 接地系统检查D. 所有上述内容答案：D二、判断题6. 电气设备在任何情况下都可以带电操作。
（错误）7. 电气设备的安全警示标志可以随意移动或覆盖。
（错误）8. 电气设备发生故障时，应立即切断电源并联系专业维修人员。
（正确）9. 电气设备接地是为了防止设备过载。
（错误）10. 电气设备的安全检查是定期进行的，不需要每次使用前都检查。
（错误）三、简答题11. 请简述电气设备接地的重要性。
答：电气设备接地的重要性在于，当设备发生故障时，接地可以提供一个安全的电流返回路径，防止电压升高对人员造成伤害，同时也可以减少设备损坏的风险。
12. 为什么在电气设备发生故障时，应首先切断电源？答：在电气设备发生故障时，切断电源可以立即停止电流流动，防止故障扩大，减少设备损坏和人员伤害的风险。
同时，断电后可以安全地进行检查和维修。
四、案例分析题13. 某工厂的一台电动机突然停止工作，操作人员小张立即上前检查，发现电动机的接线盒内部有火花。
小张应该怎么办？答：小张应立即切断电动机的电源，避免触电危险。
然后，他应该通知专业维修人员来检查和维修电动机。
电气设备及主系统多选测试题+答案
电气设备及主系统多选测试题+答案一、多选题（共IOO题，每题1分，共100分）1、发电厂的限流措施包括（）。
A、采用单母线接线方式B、在发电机电压母线的分段回路装设电抗器C、扩大单元接线或厂用电回路装设采用低压分裂绕组变压器D、发电机电压出线上装设线路电抗器正确答案：BCD2、电压互感器二次侧工作绕组的额定电压为（A、5VB、100/V3VC、100/3VD、I OOV正确答案：BD3、对联络变压器的叙述正确的有（）。
A、联络变压器的选择不需要考虑5-10年的发展规划，只需要满足不同运行方式下的能量交换要求既可B、一个变电所的联络变压器一般『2台C、联络变压器的能量传输方向在不同的运行方式时可能会改变D、联络变压器的容量一般要大于两个电压母线上最大一合机组的容量正确答案：BCD4、下列选项中，需要接零或接地的有OA、发电机中性点柜、发电机出线柜和封闭母线的外壳B、安装在配电屏、控制屏和配电装置上的电工测量仪表、继电器的外壳C、当发生绝缘损坏时在支持物上不会引起危险电压的绝缘子金属底座D、气体绝缘全封闭组合电器（GIS）正确答案：AD5、去游离的主要形式有（A、复合散B、扩散C、热游离D、碰撞游离正确答案：AB6、关于屋外配电装置中，避雷器布置方法正确的是（A、I1OkVB、I1OkVC、磁吹避雷器及D、磁吹避雷器及正确答案：AC7、人工接地体选择时，水平接地体可采用（）。
A、圆钢Bs角钢C、扁钢D、钢管正确答案：AC8、桥型接线说法正确的是（。
A、桥型接线可很方便的改建成单母线分段接线B、桥型接线可很方便的改成四角形接线C、桥型接线可很方便的改建成变压器母线组按线D、桥型找线的相对于其他接线方式的一次性投资最少正确答案：AB9、直流电弧的灭弧方法有（A、冷却电弧B、在断口上装灭弧栅C、在电路中逐级串入电阻D、拉长电弧正确答案：ABCD10、35'22OkV屋内配电装置可采用（）。
A^二层式B、三层式C、单层式D、四层式正确答案：AC11、高压负荷开关可切断的电流包括（A、雷击过电流B、工作电流C、过负荷电流D、短路电流正确答案：BC12、可能会影响到导体载流量的因素有（A、周围环境条件B、导体的布置方式C、导体的截面积D、导体的材料正确答案：ABCD13、水电厂与其他类型的大电厂相比，具有（）特点A、在一定程度会破坏自然的生态平衡B、发电成本相对较低C、发电效率非常高D、建设投资较大工期长正确答案：ABCD14、扩散去游离主要有（A、空间扩散B、温度扩散C、浓度扩散D、吹弧扩散正确答案：BCD15、高压厂用电采用按锅炉分段接线方式的特点包括（）。
进网电工试题 电气设备题
进网电工电气设备考题单选题（每题1分）1、高压开关柜的五防连锁功能常采用断路器、隔离开关、（C）之间的强制性机械闭锁方式或电磁锁方式实现。
A.接地开关 B.柜门 C.接地开关与柜门2、触头间介质击穿电压是指使触头间（A）电弧的最小电压。
A.产生B.维持C.熄灭3、 RN1系列熔断器熔管的陶瓷芯上（C）。
A.只绕有工作熔体B.只绕有指示熔体C.同时绕有工作熔体和指示熔体4、电磁操动机构的优点之一是（B）。
A.对合闸电源要求不高B.加工工艺要求不高C.机构耗材少5、电容器三相间的容量应平衡，其误差不应超过一相总容量的（B）。
A. 2%B. 5%C. 10%6、环网柜高压母线的截面要根据（C）选择。
A.本配电所负荷电流B.环网穿越电流C.本配电所负荷电流与环网穿越电流之和7、 GW5-35系列隔离开关为（B）结构。
A.单柱式B.双柱式C.三柱式8、对断路器的正常维护包括（C）等。
A.对操动机构的检修B.对控制回路的检查C.对不带电部分的定期清扫9、 LW6-500代表户外500KV的（A）。
A.六氟化硫断路器B.真空断路器C.油断路器10、为了避免电弧与熔管直接接触而烧毁熔管，跌落式高压熔断器熔管内设有（B）。
A.陶瓷芯B.消弧管C.吹弧喷口11、目前使用的某些SF6断路器的检修年限可长达（A）年以上。
A. 20B. 30C. 5012、 GW5-35/1000表示（B）。
A. 35KV户内隔离开关B. 35KV户外隔离开关C. 35KV户内断路器13、相与地之间通过金属导体、电弧或其他较小阻抗连接而形成的短路称为（A）。
A.单相短路B.两相短路C.三相短路14、对于无人值班的变电站，通常每月巡视检查次数不得少于（B）次。
A. 1B. 2C. 315、 GW4-35系列隔离开关的操作特点是（C）。
A.只能单极操作B.只能三极联动操作C.既可单极操作也可三极联动操作16、 FN3-10R/400型负荷开关分闸时，（C）。
(完整版)电气设备试题
一、判断题（正确的在括号内打“√”，错误的在括号内打“×”（每小题 1 分，共10 分）。
1．隔离开关不允许带负荷操作。
（√）2．断路器在合闸时，触头的接触电阻越大越好。
（×）3．电流互感器二次回路不允许开路，电压互感器的二次回路可以短路。
（×）4．当短路电流通过电气设备时，将产生电动力效应和热效应。
（√）5．高压负荷开关可以断开短路电流。
（×）6．倒闸操作时可以只填写操作票制度。
（×）7．高压熔断器在电路中既起保护作用，又能起到控制作用。
（×）8．LFC—10表达的是10KV等级瓷绝缘的电压互感器。
（×）9. 二次设备是指接在变压器二次侧的电气设备。
（×）10. 短路功率是指短路时的实际电功率。
（×）11. 发电厂对短路点的电距离越大，短路对电厂的影响就越大。
（×）12. 通常110kV以下系统均为小接地短路电流系统。
（×）13．运行时规定不能带负荷拉开隔离开关。
（√）14．电弧特性显示熄灭直流电弧比熄灭交流电弧难。
（×）15．用电设备的额定电压等于电力网的额定电压。
（√）二、填空题（每空2分，总共20 分）。
1．通常衡量电能质量的主要指标是电压、频率、波形。
2．电击的方式有直接接触电击、间接接触处电击。
3．电弧由三部分组成，分别是阴极区、阳极区和弧柱区。
4．避雷器的作用是防止雷击过电压对电器设备的危害。
5．屋外配电装置分为高型、半高型、中型三种形式。
6．断路器和隔离开关的操作顺序是：接通电路时，应先合隔离开关，后合断路器；断开电路时，应先断开断路器，后拉开隔离开关。
7．直接参与生产、输送和分配电能的电气设备称为一次设备。
8．ZN4—10/600型断路器，其额定电压为10kV ，额定电流为600A 。
9．按照接地的作用，电气设备的接地主要有工作接地、保护接地、冲击接地。
10．电力系统中电力网负荷由用电负荷、线路损失负荷、供电负荷组成。

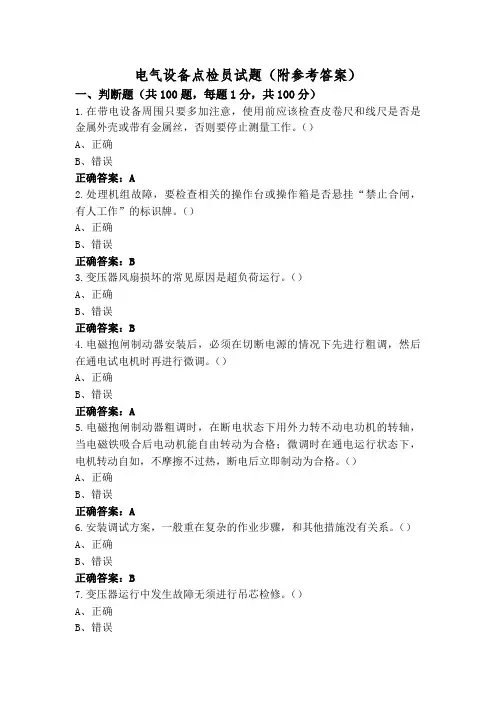

电气设备点检员试题(附参考答案)
电气设备点检员试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.在带电设备周围只要多加注意，使用前应该检查皮卷尺和线尺是否是金属外壳或带有金属丝，否则要停止测量工作。
（）A、正确B、错误正确答案：A2.处理机组故障，要检查相关的操作台或操作箱是否悬挂“禁止合闸，有人工作”的标识牌。
（）A、正确B、错误正确答案：B3.变压器风扇损坏的常见原因是超负荷运行。
（）A、正确B、错误正确答案：B4.电磁抱闸制动器安装后，必须在切断电源的情况下先进行粗调，然后在通电试电机时再进行微调。
（）A、正确B、错误正确答案：A5.电磁抱闸制动器粗调时，在断电状态下用外力转不动电功机的转轴，当电磁铁吸合后电动机能自由转动为合格；微调时在通电运行状态下，电机转动自如，不摩擦不过热，断电后立即制动为合格。
（）A、正确B、错误正确答案：A6.安装调试方案，一般重在复杂的作业步骤，和其他措施没有关系。
（）A、正确B、错误正确答案：B7.变压器运行中发生故障无须进行吊芯检修。
（）A、正确B、错误正确答案：B8.高压隔离开关应每年进行1－2次定期检修。
（）A、正确B、错误正确答案：A9.低压熔断器是在低压配电装置和电气设备中，起保护作用的电器，故障时候它靠手动断开电路。
（）A、正确B、错误正确答案：B10.熔断器式刀开关一般可用于直接接通和断开电动机。
（）A、正确B、错误正确答案：B11.PLC机内部的输出端子和中间继电器各内接一对硬件的动合触点。
（）A、正确B、错误正确答案：B12.运行中，发现变压器内部“吱吱”声大，可能是线圈或引出线对外壳放电。
（）A、正确B、错误正确答案：A13.电机烧毁后，人员在维修前，要记录好电机铭牌，线圈匝数、线径大小、电机极对数、电机单双保数、线圈的跨度等。
（）A、正确B、错误正确答案：A14.负荷过重是造成隔离开关发热的唯一原因。
（）A、正确B、错误正确答案：B15.工作人员巡视检查隔离开关主导流部位的温度时，不应超过规定值。
电气设备及主系统单选试题含参考答案
电气设备及主系统单选试题含参考答案一、单选题（共100题，每题1分，共100分）1、高型配电装置广泛应用于〔）电压等级。
A、220kVB、110~500kVC、500kVD、11okV正确答案：A2、在一定时间内，（）的百分数，称为该时间段的厂用电率。
A、厂用电耗电量与全部发电量之比B、全部发电量与厂用电耗电量之比C、厂用电耗电量与主变压器高压侧额定容量之比D、厂用电耗电量与主变压器低压侧额定容量之比正确答案：A3、火电厂按供电范围分类，不包括(A、孤立发电厂B、凝气式发电厂C、自备发电厂D、区域性发电厂正确答案：B4、屋内配电装置和屋外配电装置是按（A、电气设备型号的不同区分的B、电气设备尺才的不同区分的C、电气设备安装场所的不同区分的D、电气设各安装方式的不同区分的正确答案：C5、接地体热稳定校验时，接地体的截面不宜小于连接至该接地装置的接地线截面的A、80%B、55%C、50%D、75%正确答案：D6、关于单母线分段设置旁路母线的原则，下列叙述错误的是〔）。
A、6~10kVB、110~220kVC、110kVD、35~63kV正确答案：C7、三绕组电压互感器的辅助二次绕组一般接成（A、开口三角形B、曲折接线C、星形D、三角形正确答案：A8、母线属于（）。
A、可修复元件B、不可修复元件C、既是可修复，也是不可修复元件D、以上都不正确正确答案：A9、采用特殊金属材料作灭弧触头原理是（A、增强去游离能力B、加快离子扩散和复合C、抑制游离作用D、降温，进而抑制电弧正确答案：C10、屋外电气设备外绝缘体最低部位距地小于一定距离时，要装设固定遮拦，这个距离是(）。
A、1.5米B、2.0C、2.5D、3米正确答案：C11、校验电气设备时，短路计算点应选择在电气设备处于短路情况（）且短路电流校验值为最（）的短路点。
A、最不严重的，大B、最严重的，小C、最严重的，大D、最不严重的，小正确答案：C12、当触头间并联电阻满足（）条件时，电弧电压为非周期性过程。
电气设备一次部分试题
电⽓设备⼀次部分试题电⽓设备⼀次试题⼀、选择题1.单电源线路停电操作的的技术原则按照（C ）顺序依次操作B、拉开负荷侧隔离开关、断开断路器、拉开电源侧隔离开关B、断开断路器、拉开电源侧隔离开关、拉开负荷侧隔离开关C、断开断路器、拉开负荷侧隔离开关、拉开电源侧隔离开关2.⼑闸的主要作⽤是（B ）。
A、切断负荷电流；B、检修时造成明显的断开点，使检修设备与电⼒系统隔离；C、操作⽅便。
3.室内母线为什么都采⽤矩型的。
（A ）。
A、便于施⼯、安装、运⾏；B、可以通过较⼤电流；C、便于散热。
4. 发电机三相母线着⾊为（1）。
（1）A相涂黄⾊； B相涂绿⾊； C相涂红⾊；（2）A相涂红⾊； B相涂绿⾊； C相涂黄⾊；（3）A相涂绿⾊； B相涂黄⾊； C相涂红⾊；5．变压器有载调压开关调整电压可以在（D ）进⾏。
A、低负载时；B、⾼负载时；C、停电时；D、任何情况下6. 如下图所⽰，变压器接线组别应为（ C ）。
A、Y/Δ—1B、Y/Δ—5C、Y/Δ—11D、Y/Y—127. 在电路中，若视在功率S不变，当cosψB 提⾼后，有功功率将（B）⽆功功率将（）。
A、减⼩、增⼤；B、增⼤、减⼩；C、不变、增⼤；D、减⼩、不变。
8. ⾼压开关铭牌上的额定电流是指（ A ）。
A、开关长时间通过的最⼤⼯作电流； B开关能切断的最⼤故障电流；C、开关正常通过的负荷电流9.（）材料具有最好的憎⽔性。
A．硅橡胶；B．电瓷；C．玻璃； D ⾦属。
10. 变压器空载时⼀次绕组中有( )流过。
A．负载电流；B．空载电流；C．冲击电流；D．短路电流。
11. 电压互感器⼆次短路会使⼀次( )。
A．电压升⾼；B．电压降低；C．熔断器熔断；D．不变。
12. 全封闭组合电器（GIS）绝缘⽓体通常为六氟化硫（SF6）⽓体，其压⼒⼀般为( )。
A．﹤0.2MPa；B．0.2～0.5MPa；C．﹥0.5MPa。
13.《断路器技术条件》中规定：330kV 及以以上电压等级断路器额定热稳定时间为( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、判断题（正确的在括号内打“√”，错误的在括号内打“×”（每小题 1 分，共10 分）。
1．隔离开关不允许带负荷操作。
（√）2．断路器在合闸时，触头的接触电阻越大越好。
（×）3．电流互感器二次回路不允许开路，电压互感器的二次回路可以短路。
（×）4．当短路电流通过电气设备时，将产生电动力效应和热效应。
（√）5．高压负荷开关可以断开短路电流。
（×）6．倒闸操作时可以只填写操作票制度。
（×）7．高压熔断器在电路中既起保护作用，又能起到控制作用。
（×）8．LFC—10表达的是10KV等级瓷绝缘的电压互感器。
（×）9. 二次设备是指接在变压器二次侧的电气设备。
（×）10. 短路功率是指短路时的实际电功率。
（×）11. 发电厂对短路点的电距离越大，短路对电厂的影响就越大。
（×）12. 通常110kV以下系统均为小接地短路电流系统。
（×）13．运行时规定不能带负荷拉开隔离开关。
（√）14．电弧特性显示熄灭直流电弧比熄灭交流电弧难。
（×）15．用电设备的额定电压等于电力网的额定电压。
（√）二、填空题（每空2分，总共20 分）。
1．通常衡量电能质量的主要指标是电压、频率、波形。
2．电击的方式有直接接触电击、间接接触处电击。
3．电弧由三部分组成，分别是阴极区、阳极区和弧柱区。
4．避雷器的作用是防止雷击过电压对电器设备的危害。
5．屋外配电装置分为高型、半高型、中型三种形式。
6．断路器和隔离开关的操作顺序是：接通电路时，应先合隔离开关，后合断路器；断开电路时，应先断开断路器，后拉开隔离开关。
7．直接参与生产、输送和分配电能的电气设备称为一次设备。
8．ZN4—10/600型断路器，其额定电压为10kV ，额定电流为600A 。
9．按照接地的作用，电气设备的接地主要有工作接地、保护接地、冲击接地。
10．电力系统中电力网负荷由用电负荷、线路损失负荷、供电负荷组成。
三、选择题（每小题2 分，共30 分）。
1．我国规定电气设备电压允许偏移一般不应超过额定电压的_____D_____。
A. ±0.2%B. ±0.5%C. ±2%D. ±5%2．外桥式接线适用于线路较__C__和变压器___C__经常切换的方式。
A. 长，需要B. 长，不需要C. 短，需要D. 短，不需要3．在中性点经消弧线圈接地系统中，通常采用的补偿方式是___C__。
A. 全补偿B. 欠补偿C. 过补偿D. 以上均不是4．下列关于短路的说法不正确的是_____A ______。
A. 三相短路是对称短路故障；B. 短路种类主要有四种；C. 短路时会伴随着电弧的产生；D. 发生短路时电网电压降低。
5．中性点不接地系统发生d(1)时，非故障相电压会______B_____。
A. 不变B. 上升为线电压C. 下降为零D. 上升２倍6．当前的核电站是利用 B 来进行发电的。
A. 核聚变B. 核裂变C. 核热变D. 核化变7．我国规定正常运行的大容量电网频率允许偏差是 A 。
A. ±0.2%B. ±0.3%C. ±0.4%D. ±0.5%8．下列描述中体现中性点直接接地系统优点的是 C 。
A. 中性点只发生少量的偏移；B. 非故障相的相电压变成线电压；C. 消除了由于接地电弧引起的过电压；D. 可以彻底避免瞬间性故障的发生。
9．当系统的频率降低时，通过调节系统的 B 来维持稳定。
A. 有功功率B. 无功功率C. 电压D. 电流10．熄灭电弧的条件是去游离作用 B 游离作用。
A. 等于B. 大于C. 小于D. 不等于四、名词解释（每小题3分，共15分）。
1. 电力系统答：由发电厂、升压变电所、输电线路、降压变电所及电力用户所组成的统一整体，称为电力系统。
2.电弧答：电弧的实质是高温等离子体。
3.熔断器答：熔断器是最简单和最早使用的一种保护电器，它串联在电路中，当电路发生短路或过载时，熔断器自动断开电路，使其他电气设备得到保护。
4.母线答：母线（也称汇流排）是位于汇集和分配电流节点上的裸导体。
通常是指发电机、变压器和配电装置等大电流回路的导体，也泛指用于各种电气设备连接的导线。
5.主接线答：电气主接线是指发电厂或变电站中的一次设备按照设计要求连接起来，表示生产、汇集和分配电能的电路，也称为主电路。
6.短路。
答：短路是电力系统的严重故障。
所谓短路，是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。
7.安全近距答：所谓安全净距是以保证不放电为条件，该级电压允许的在空气中的物体边缘的最小电气距离。
8.接地答：所谓接地，既将电气设备的某些部分用导线（接地线）与埋在土壤中或水中的金属导体（接地体）相连接。
9.电击答：电击是指电流流过人体内部，造成人体内部器官的伤害。
10.负荷曲线答：用电设备的投入或切除是随机的，即用电负荷是随时间变化的，描述在某一段时间内用用电负荷随时间变化规律的曲线。
五、简答题（每小题6分，共18分）。
1. 简述熄灭电弧的措施。
答：1）采用优良的灭弧绝缘介质；2）采用难融的金属作开关触头；3）迅速拉长电弧4）吹弧；5）利用短弧原理灭弧；6）磁吹；7）利用固体介质的狭缝狭沟灭弧；8）采用多断口灭弧；9）真空灭弧。
2.电气主接线的基本形式。
答：1）单母线接线；2）双母线接线；3）一台半断路器接线；4）桥形接线5）单元接线；6）多角形接线。
3.短路电流计算的目的。
答：计算短路电流的具体目的是：①选择有足够机械稳定和热稳定的电气设备；②合理配置各种继电保护和自动装置并正确整定其参数；③设计和选择发电厂和电力系统主接线；④进行电力系统暂态稳定计算，分析短路对用户的影响；⑤确定输电线路对通讯的影响。
4.电气设备选择的流程。
答：电气设备要能可靠地工作，必须经过严格的选择流程：①按正常工作条件进行的初选；②按正常使用环境进行的修正（针对初选）；③按极端异常情况（短路状态）进行的校验（热稳定和动稳定）。
5. 确定电气主接线的方案具体步骤。
答:主接线方案拟定目的是确定发电厂、变电所的主接线方案。
具体步骤如下：①根据发电厂、变电所和电网的具体情况，初步拟出与电网的地理接线图（包括：出接入点、出线回路数和出线电压等级等）；②根据原始资料进行负荷计算（包括：负荷大小及功率流向等）；③主变压器的选择（包括：台数、运行方式、容量、型式及参数等）；④根据电压等级初步拟定出各种满足技术基本要求的发电机电压侧、变压器高低压侧基本接线形式；⑤对初步方案进行技术比较筛选出一种最佳的或两种相对较好的方案；⑥若技术筛选出有两个方案时，需通过经济比较方法最后确认其中的一种最佳方案。
⑦确定最佳方案为主接线方案并绘制。
六、分析题（共14分）。
某水电站装机容量为2×8 MW,是地方电网的骨干电站。
拟采用一回11OkV与电力系统相连，二回35kV线路，其中一回与附近一座变电所相连，另一回向工厂供电，电站无近区负荷。
1）若采用如图所示的主接线方案，试分析其接线方式的原理。
2）若采用如图所示的主接线方案，试分析该接线方式的特点。
答：1）①由于水电站是地方骨干电站，且有两个升高电压等级110kV和35kV；②采用两台三绕组变压器，与发电机组成单元接线，容量分别为10MVA；③ 110kV线路采用单母线接线；④ 35kV侧接线也采用单母线接线；⑤变压器可采用两台，分别接在，发电机电压分支线上。
2）该接线的特点：单元接线具有较高的可靠性；两发电机与主变接成单元接线后，低压侧没有相互联系，不能形成相互结合，运行灵活性不够。
答：1）①采用一台三绕组变压器，同时扩大单元接线具有一定的可靠性，所以发电机电压侧可考虑采用扩大单元接线；② 110kV出现采用变压器一线路单元接线；③两回35kV出线采用单母线接线；④两台厂用变压器分别接在发电机电压侧及35kV母线上；2）该接线方式特点：具有一定的运行灵活性和可靠性，但当变压器发生故障时两台机组都无法运行；当一台机组停机、发生故障或检修时，造成变压器容量的浪费而增加损耗，经济性不好。
答：1）①两台主变可并联运行的接线方式，110kV侧线路采用单母线接线；② 35kV侧采用外桥接线；③发电机电压侧采用正常运行不并列的单母线分段—变压器组接线，相当于桥形接线；④两台厂用变压器分别接在发电机电压侧两段母线上。
2）该接线方式特点：发电机与变压器间采用分段联系，运行灵活、可靠性高；但低压侧增加了母线和三台断路器，经济性较差；线路保护较复杂。
