光纤传导激光焊接机
光纤连续激光焊接机安全操作及保养规程
光纤连续激光焊接机安全操作及保养规程一、安全操作规程1.1 前期准备•在使用光纤连续激光焊接机之前，先检查设备是否齐全，包括气源，冷却水等。
•确认放置设备的环境符合要求，无草丛等易燃物品。
设备的周围应该有正确分类标记的消防器材。
•穿戴符合要求的个人防护装备，包括安全鞋，手套，面罩等。
•检查设备是否处于适宜手动操作的状态，气源和冷却水是否正常，各个部位是否固定牢固。
•首先确认操作区域内没有人员，然后打开设备电源，预热设备，直到系统运行稳定。
1.2 操作及保养•在操作设备之前，请仔细阅读设备的说明书，熟悉设备的使用、保养和保护规程。
操作设备时，请确定你在正确的位置，保证把手和脚跟稳固地踏在设备的扶手上。
•在操作设备之前请确保你拥有正确的操作资格和相关的许可证，没有操作许可证的人员不得擅自操作设备。
•对于包含高压和较高辐射的设备，必须由专业人员操作和维护，而且操作人员和设备维护必须遵守当前的安全规程。
•如果你感到不安全，请立即停止使用设备，向上级报告。
•操作设备时，请注意风险，根据实情评估，采取必要的安全防护措施，如用笼子或栏杆隔离高危区域。
•在操作过程中，请勿带手表、戒指、项链等首饰物品。
严禁使用易燃、易爆炸的物质操作设备。
•操作设备过程包括机器人工作和手动控制操作两部分，禁止在操作过程中穿过操作区域。
•定期对设备执行保养和检查，特别是焊接头部分，焊接坑深度、坑缺等出现问题需要及时排查并修复。
•若设备发生故障，请立即关闭开关并通知上级。
在维修设备之前，必须采取充分措施以确保人身安全。
1.3 处理设备事故的应急措施•在处理设备事故时，请沉着冷静地面对现实，采取必要的紧急措施。
首先，迅速关闭设备并切断电源和气源。
然后，及时向上级报告事故，并联络专业的监测部门和紧急抢救队加入应急处置行动。
•当遇到设备意外事故应急事件时，每个现场工作人员都必须遵循现场应急指挥人员的指示行动，特别是针对于救护和逃生任务的具体操作方法。
大功率光纤传输连续激光焊接系统
［ ］ 黄 真 ，Ｌ 富 ， 跃 法 ． 联 机 器 人 机 构 学 理 论 及 控 １ 孑令 方 并 制 ． 京 ： 械 工业 出 版社 ，９ ７ 北 机 １９．
［ ］ Ｈｕ ｔＫ Ｈ．Ｋｉｅ ｔ ｓＧｅ ｍｅｒ ｆＭｅ ｈ ｎｓ ． ２ ｎ ｎ ｍａｉ ｏ ｔｙ ｏ ｃ ａ ｉｍｓ ｃ
孙 文 周 钢
摘 要 ： 绍 了 大 功 率 Ｎｄ ＹＡＧ 光 纤 传 输 连 续 激 光 焊 接 系统 的 设 计 原 理 、 介 ：
特 性 及 其 在 工 业 中 的 应 用 ； 用 四 棒 串接 、 态调 整 等 技 术在 国 内率 先 获 得 利 动
了 １８ Ｗ 的 固体 激 光 输 出 ； 用 光 纤 实现 了 大功 率激 光 的 远 距 离柔性 传 输 ； ２０ 采
Ｏ ｘｆ ｄ ：Ｃｌ ｅｎｄ ｏｒ ａｒ ｏｎ ｒ ｓ １９９０ Ｐ ｅ ｓ．
．
・ １８ ４ ・ ３
维普资讯
大功 率 光纤 传输 连续 激 光焊 接 系统 一 孙 文 周 钢
成套 设 备 。 文 介 绍 一 种 大 功 率 Ｎｄ： 本 ＹＡＧ 光 纤 传 输 连 续 激 光 焊 接 系 统 —— Ｌ 一 １ ０ Ｊ ０ ０型 激 光 焊 接 机 及 其 在 武 汉 钢 铁 （ 团 ） 司 精 整 Ｃ １剪 切 生 集 公 Ｓ
产线上的成功应 用 。
１ 基 本 原 理 与 结 构
是 大 功 率 的 激 光 焊 接 。 要 求 激 光 功 率 达 到
１ ０ Ｗ 以上 ， 能 方 便 地 在 ｌ 多 宽 的 钢 带 上 正 Ｏ０ 并 ｍ
常连 续 焊 接 。 而 国 内研 制 的 Ｎｄ ＹＡＧ 激 光 器 最 然 ： 大 功 率 仅 ５ ｏ ， 未 见 到 适 合 这 一 用 途 的 焊 接 ｏＷ 更
手持式光纤激光焊字机中文说明
手持式光纤激光焊字机产品图片:公司简介：华天精工是国内最早一批研发生产激光焊接机的专业制造商，具有强大的技术研发能力，产品性能稳定，充分满足客户的需求。
公司依托华中科技大学激光院技术力量和基础建立起来的以激光焊接打标切割为主业高新技术企业。
公司致力于激光技术开发、高科技成果转化及激光产业化的发展，不断引进先进的激光技术改造传统产业，为工业制造领域提供广泛而全面的激光加工解决方案，制造研发OEM各类激光加工成套设备。
完整的产品组合，可满足用户多样化的需求，并可根据客户需求升级或另行设计。
愿与各界朋友精诚合作，共同成长！设备简介：激光焊字机是应用高能脉冲激光对物件进行焊接。
通过激光电源对氙灯脉冲放电，形成一定频率和脉宽的光波经聚光腔辐射到Nd3+：YAG晶体，晶体发光经谐振后发出1064nm的脉冲激光，再经扩束、反射、聚焦后进行焊接。
设备特点：此激光沉积焊接系统的工作原理，是以激光高热能并集中定点的熔接技术，有效处理一切微小部分的焊接，弥补了传统氩弧焊技术在修补焊接精细表面时的不足。
避免了热应变和后处理这两道门槛，大大提高了金属字或招牌的连接强度和品质。
手持式光纤传输激光焊字机是将高能激光束耦合进入光纤，远距离传输后，通过准直镜准直为平行光,再聚焦于工件上实施焊接的一种激光焊接设备。
对焊接难以接近的部位，施行柔性传输非接触焊接，具有更大的灵活性。
激光束可实现时间和能量上的分光，能进行多光束同时加工，为更精密的焊接提供了条件。
适用范围：用于各种精品字、精工字、镜面字、沙钢字、钛金字、镀锌板字、铝型材立体字、不锈钢镜面字、不锈钢拉丝字、不锈钢球面字、不锈钢平面字、不锈钢烤漆字、不锈钢喷塑字、不锈钢实心字、不锈钢电镀字、不锈钢金箔字、精工金属字、钛金平面字、钛金球面字、精工钛金字、平面铜字、球面铜字、紫铜字、紫铜仿古字、钛金板字、铁皮烤漆字（不锈钢带、铁带、低碳钢带、镀锌板带）等广告字及各种金属标识LED金属字外壳的焊接成形；金属字分类：标识标牌制作的金属字按材料和工艺分类，包括铝字、铝型材字、镀锌板字、不锈钢镜面字、不锈钢拉丝字、不锈钢球面字、不锈钢平面字、不锈钢烤漆字、不锈钢喷塑字、不锈钢实心字、不锈钢电镀字、不锈钢球面字、不锈钢金箔字、精工金属字、钛金平面字、钛金球面字、精工钛金字、平面铜字、球面铜字、紫铜字、紫铜仿古字、精工铝字、沙钢字、铁皮烤漆字等。
光纤传输激光焊接机之硬光路与软光路
光纤传输激光焊接机之硬光路与软光路
首先，我们来了解一下什么是硬光路？什么是软光路？
硬光路：就是指光路是在空气中传播的，并且传播路径是固定的。
软光路：通过光纤传输激光，光路是可变的。
简单一点说，就是在焊接东西的时候，你可以不用移动机器，因为你有可移动的光纤。
硬光路与软光路都属于光纤传输激光焊接机。
光纤传输激光焊接机是将高能激光束耦合进入光纤，远距离传输后，通过准直镜准直为平行光，再聚焦于工件上实施焊接的一种激光焊接设备。
佛山富兰激光所生产的光纤传输激光焊接机，具有自动调焦和CCD监视功能，聚焦光斑小，定位精确，可以进行微型焊接；对焊接难以接近的部位，可实现非接触远距离焊接；光斑细、能量分布均匀，焊点大小均匀，深度一致. 焊缝质量高；焊缝小且平整无气孔，焊后无需处理或只需简单处理；激光器具有能量分光、时间分光、高速分光或兼有分能公时的功能，可实现多光束同时加工及多工位加工，提高生产效率；可焊接点、直线、方形、圆周、圆弧等复杂轨迹的图形；可实现点焊、对接焊、叠焊、密封焊、缝焊和穿透焊等。
该设备具有固定和移动加工功能（即：该机装置既可与主机固定又可与主机分离）。
能适合各种复杂形状工件的加工，减小对工装夹具的要求，做到一机多用，扩大适用范围，增强了设备适应能力。
光纤机调光
这两种情况要调 整上下调整螺丝
上下方向不重 合，则需要同时 调整全半反镜的 上下调整螺丝
左右方向不重 合，则需要同时 调整全半反镜的 左右调整螺丝
7. 调整红光架，使得在远端（距离半反镜 1m 以外）红光与激光中心重合，同时还要 保证在准直小孔 1 处红光与激光光斑中心重合。 目的：为调耦合做准备，注意这一步是调整红光架。总结起来就是近端调激光，远 端调红光。

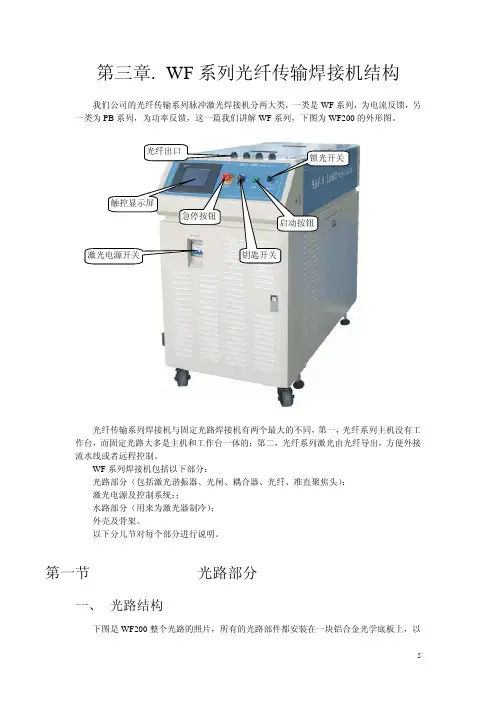

WF 系列焊接机包括以下部分： 光路部分（包括激光谐振器、光闸、耦合器、光纤、准直聚焦头）； 激光电源及控制系统；； 水路部分（用来为激光器制冷）； 外壳及骨架。 以下分几节对每个部分进行说明。
第一节
光路部分
一、 光路结构
下图是 WF200 整个光路的照片，所有的光路部件都安装在一块铝合金光学底板上，以
5
提高整个光路的稳定性。
45 度全反镜
耦合头
光纤
分光闸 主光闸
激光腔体
能量采集头
吸收头
半反镜
冷却水管
下面我们分别对各部分进行说明。 1. 红光笔：用来辅助调整激光器以及耦合； 2. 激光器：由激光腔体、全反镜、半反镜组成； 3. 光闸：
全反镜 红光笔
方向调整螺丝
打上位置
打下位置
光闸是一个可以控制镜片上下运动的装置，一般会在上面装一片 45°全反镜片，
调整四个中心调整 螺丝，使红光尽量落 在光纤的中心。
6. 调整完毕后，装好温度探头。整个光路调整完毕。
12
3. 安装尾部准直小孔 1，调整其安装位置，使中心孔与红光重合； 目的：让准直小孔 1 和激光棒处于同一轴线上，这样在第 6 步调整激光近端（准直 小孔 1 的位置）与红光重合的时候才能同时保证激光处于光斑最大的位置。
硬光路激光焊接机与纯光纤激光焊接机的区别
硬光路激光焊接机与纯光纤激光焊接机的区别首先，我们来了解一下：什么是纯光纤激光焊接机？什么又是硬光路激光焊接机？纯光纤激光焊接机：所用的是光纤激光器，是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来：在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路（构成谐振腔）便可形成激光振荡输出。
硬光路激光焊接：它是光纤传输激光焊接机的一种，使用的是YAG激光器。
硬光路就是指光路是在空气中传播的，并且传播路径是固定的。
总之，就是这两种激光器是不一样的。
不过，这两种设备都属于光纤激光焊接机。
下面，与佛山富兰激光一起来看看这两者有哪些区别：焊接效果：这两者的焊接效果很相近，细看的话，光纤的要比硬光路的效果好。
出光模式：光纤激光焊接机是光纤传导光；硬光路激光焊接机是镜片传导光。
耗材方面：光纤无需耗材；硬光路每隔2个月需更换镜片和氙灯。
焊斑能量分布：光纤激光焊接机与硬光路激光焊接机相比，焊斑能量分布更均匀，具有焊接特性所需要的最佳光斑。
加工效率：光纤激光焊接机加工效率比硬光路激光焊接机快，焊接效果两者差不多。
使用寿命：光纤的使用寿命比硬光路的长。
设备价格：光纤的也要比硬光路贵。
从上述两者的区别中，我们可以看出纯光纤激光焊接机更好。
佛山市富兰激光科技有限公司所生产的激光焊接机几乎都是定制型的，因为每位客户所需焊接的产品材质或形状以及要求都是不一的，所以富兰激光都根据客户的实际情况来帮客户设计机器的形状及性能，且可定制专用的自动化工装夹具，还可为客户提供一整套激光加工设备及激光自动化集成、各种自动化生产线，实现产品的批量生产。
光纤激光焊接机 构成
光纤激光焊接机构成
光纤激光焊接机是一种集激光器、光路系统、控制系统和焊接工
作台于一体的高科技设备，其主要构成部分如下：
1.激光器：激光器是光纤激光焊接机的核心部件，其主要用来产
生激光束。
激光器分为固态激光器和半导体激光器两种，其中固态激
光器的功率大、光束稳定，适合高端焊接需求，而半导体激光器功率小、体积小，适合一些低端焊接需求。
2.光路系统：光路系统主要由光纤和光学元件组成，其主要功能
是将激光束从激光器传输到焊接工作台上，并通过调节光路的角度和
方向，控制激光束的输出强度和焦点位置，从而实现焊接作业。
3.控制系统：控制系统由电气控制设备和计算机控制系统组成。
其中电气控制设备主要用于控制光纤激光焊接机的电源、光源、冷却
系统等，而计算机控制系统主要用于控制和调节激光束的输出功率、
焦点位置、作业速度等参数，以及完成自动化、半自动化等焊接操作。
4.焊接工作台：焊接工作台是光纤激光焊接机的工作平台，其主
要功能是将待焊接的工件放置在上面，并通过焊接夹具保持其稳定。
焊接工作台还可以根据工件的不同形状和尺寸调整焊接头的高度和焦距，以达到最佳的焊接效果。
综上所述，光纤激光焊接机是一种非常复杂的设备，其构成部分包括激光器、光路系统、控制系统、焊接工作台等多个组成部分，这些部件的高效协同作用，才能实现高品质、高精度的焊接作业。
光纤激光精密焊接机安全操作及保养规程
光纤激光精密焊接机安全操作及保养规程前言光纤激光精密焊接机是一种高精度的焊接设备，广泛应用于电子、仪器制造、航空航天等领域。
本文旨在介绍光纤激光精密焊接机的安全操作及保养规程，以确保设备的正常运行和使用者的人身安全。
安全操作规程1. 机器前的准备在操作机器之前，请先进行以下步骤：•检查机器是否处于正常状态。
检查电源插头是否牢固，机器是否有损坏，机器是否有异响等异常情况。
•穿上适当的工作服和手套，保护好手臂、头部和眼部。
避免裸露的皮肤接触激光束。
•确定操作区域周围无杂物，避免妨碍操作。
2. 操作前的检查在进行操作前，请进行以下检查：•检查工作区域是否安排合理，光路是否畅通，焊接头是否固定好。
•确认焊接头对准位置，切勿将激光束照射到不需要焊接的区域。
•检查防护装置是否齐全，如有防护玻璃或者防护罩，请确保安装到位，防护罩不得损坏。
•确认焊接的材料符合设备的标准，焊接的材料不宜太薄或过薄。
3. 操作过程中的注意事项在操作过程中，请注意以下几点：•激光束严禁直接照射皮肤，避免伤害。
•严禁进行任何形式的开机、关机、重置等操作，除非经过授权。
•焊接过程中，禁止打扰操作，不得进入工作区域，以免影响焊接质量和损坏设备。
•避免操作时放置金属材料在设备内，防止材料被烧焦和设备内部温度过高。
•待设备停止运转后再进行操作。
4. 操作后的关机流程操作结束后，请先进行以下步骤：•关闭激光开关和电源开关。
•检查设备内部是否有残留材料，需要及时进行清理。
•确认所有焊接头和设备角落光路是否清理干净，以免影响下一次使用。
保养规程在日常使用中，光纤激光精密焊接机也需要进行保养工作，来保持其正常的运行状态。
下面介绍一些保养规程：1. 清理工作每天使用结束后，需要对设备进行清理，包括：•擦拭设备外壳，保持设备表面的整洁。
•清理设备内部残留的材料和灰尘，特别是金属屑。
•对设备的光路进行检查和清洁，检查是否存在任何污垢或损坏。
2. 润滑工作光纤激光精密焊接机需要进行定期润滑，确保设备的正常运行，包括：•检查设备内的滑动轨道、齿轮、传动系统等部分是否需要加油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤传导激光焊接机
随着3C数码行业的发展，3C数码产品朝着高集成化、高精密化方向高速发展，其产品内构件越来越小巧、精密、电子集成度高，内结构件对于的外观、形变、拉拔力提出了更高的焊接要求。
而产品由于其高能量、高精度、高方向性的特性，越来越多的应用于3C产品内结构件焊接。
例如目前大热门的IPHONE 4、MOTO
手机、NOKIA手机、Apple笔记本在生产过程中使用了大量技术，保障了产品的稳固性和小巧体积。
与其它传统焊接技术相比，激光焊接的主要优点是：
1、速度快、深度大、变形小。
2、能在室温或特殊条件下进行焊接，焊接设备装置简单。
例如，激光通过电磁场，光束不会偏移；激光在真空、空气及某种气体环境中均能施焊，并能通过玻璃或对光束透明的材料进行焊接。
3、可焊接难熔材料如钛、石英等，并能对异性材料施焊，效果良好。
4、激光聚焦后，功率密度高，在高功率器件焊接时，深宽比可达5：1，最高可达10:1。
5、可进行微型焊接。
激光束经聚焦后可获得很小的光斑，且能精确定位，可应用于大批量自动化生产的微、小型工件的组焊中。
6、焊缝平整、美观，焊后无需处理或只需简单处理工序
7、焊缝质量高，无气孔，可减少和优化母材杂质，焊后组织可细化，焊缝强度、韧性至少相当于甚至超过母材金属
8、可焊接难以接近的部位，施行非接触远距离焊接，具有很大的灵活性。
尤其是近几年来，在YAG激光加工技术中采用了光纤传输技术，使激光焊接技术获得了更为广泛的推广和应用。
9、激光束易实现光束按时间与能量分光，能进行多光束同时加工及多工位加工，为更精密的焊接提供了条件。
本次主要介绍的激光设备为“光纤传输激光焊接机”，该技术产品目前已经大量应用于3C数码产品内结构件焊接。
光纤传输激光焊接机是将高能激光束耦合进入光纤，远距离传输后，通过准直镜准直为平行光，再聚焦于工件上实施焊接的一种激光焊接设备。
对焊接难以接近的部位，施行柔性传输非接触焊接，具有更大的灵活性。
光纤传输激光焊接机激光束可实现时间和能量上的分光，能进行多光束同时加工，为更精密的焊接提供了条件。
光纤传输焊接机具有光束质量好，光斑细，安装灵活等优点。
光纤传输焊接机与传统硬光路激光焊接机的优缺点比较:
这里需要特别提出的是，光纤传输激光焊接机应用于3C数码产品中的一项关键性技术――实时能量负反馈技术。
能量负反馈技术就是把想要输出的激光能量波形与实际输出的能量波形实时进行比较以确定泵浦灯投入能量大小，进而控制输出能量的方法。
通过能量负反馈控制技术，可以将激光输出能量精确控制在3%以内，同时解决了以下几个导致激光输出能量大范围波动的问题：
（1）市电的波动影响激光输出能量的波动
（2）氙灯每次放电的差异性对激光输出能量的影响
（3）氙灯老化导致对激光输出能量的减小
（4）水流量的变化、水温的变化等因素导致激光输出能量的波动。
为了维持稳定良好的加工状态，减少产品不良率，就要求激光能量及其波形具有良好的重复性，而能量负反馈控制技术正是解决这一问题的有效手段。
目前仅有德国、日本及国内的华工激光具备了实际意义上的能量负反馈技术。
随着激光技术的进一步发展，3C数码行业激光设备应用将会越来越广泛，激光技术将带动该行业的集成化、高精密生产。
