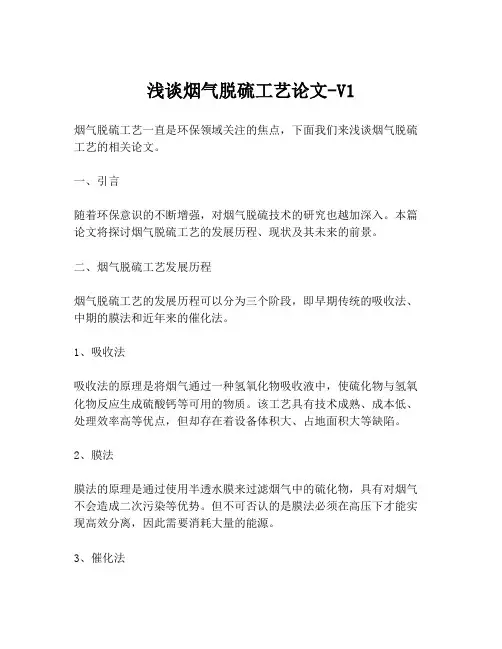

浅谈烟气脱硫工艺论文-V1
浅谈烟气脱硫工艺论文-V1烟气脱硫工艺一直是环保领域关注的焦点，下面我们来浅谈烟气脱硫工艺的相关论文。
一、引言随着环保意识的不断增强，对烟气脱硫技术的研究也越加深入。
本篇论文将探讨烟气脱硫工艺的发展历程、现状及其未来的前景。
二、烟气脱硫工艺发展历程烟气脱硫工艺的发展历程可以分为三个阶段，即早期传统的吸收法、中期的膜法和近年来的催化法。
1、吸收法吸收法的原理是将烟气通过一种氢氧化物吸收液中，使硫化物与氢氧化物反应生成硫酸钙等可用的物质。
该工艺具有技术成熟、成本低、处理效率高等优点，但却存在着设备体积大、占地面积大等缺陷。
2、膜法膜法的原理是通过使用半透水膜来过滤烟气中的硫化物，具有对烟气不会造成二次污染等优势。
但不可否认的是膜法必须在高压下才能实现高效分离，因此需要消耗大量的能源。
3、催化法催化法相较于上述两种工艺，具有低温低压、低耗能、成本低的显著优势，该工艺的本质原理是利用催化剂催化氧化硫化物。
目前，该工艺被广泛应用于化工、钢铁、石油及电力等行业。
三、烟气脱硫工艺的现状及发展趋势烟气脱硫工艺目前的发展方向是提高处理效率及降低处理成本。
针对各个工艺的局限，目前研究呈多学科交叉趋势，例如集成膜法和吸收法、催化法和吸收法等，以期达到高效降本。
除此之外，从全球大环境的角度出发，提高烟气脱硫工艺的效率势在必行，因为从经济上讲，无论是发达国家还是发展中国家，都在承受着环境修复和治理的巨大成本。
四、结论烟气脱硫工艺的发展历程渐进而又循序渐进，但又产生了不少的问题，如能源消耗大、占地面积大等。
可预见的是，为了在环保领域占据一席之地，必须不断改进和研究烟气脱硫工艺，才能达到实现“制胜全球”目标。
脱硫烟气系统运行论文
脱硫烟气系统运行论文摘要：在今后很长的一段时间内，我国的能源发展以煤炭发电为主，这样就需要对电厂烟气脱硫系统进行研究，在我国能源结构中，煤炭占主导地位，经燃烧后排出的酸性气体，对大气造成严重污染，火力电厂发电尤为严重。
所以电厂脱硫技术必不可少。
目前各国都在研发电厂脱硫技术，各种技术数目已高达上百种之多。
这些技术可分为三大类：燃烧前脱硫、燃烧中脱硫和烟气脱硫[1]。
在发电站炉膛内，煤粉中的可燃硫分在空气的作用下迅速转化成SO2，由于炉膛内温度高，不利于脱硫，因此通过烟气脱硫是目前经济快速且行之有效的方法。
一电厂脱硫技术的概述与发达国家相比，我国的脱硫技术起步较晚，在20世纪90年代初期，我国才开始大力兴建电厂并引进国外先进的烟气脱硫技术和装置，引进的工艺成熟，设备先进，运行可靠，但由于运行和投资费用巨大，所以我国在国外先进技术的基础上进行改造创新，自主研发适合国内行情的脱硫技术。
英国早在20世纪30年代就有了完整的一套电厂脱硫技术，随后，美国、日本、欧盟等国家也相继发展了脱硫装置。
在近二十年来，我国投入了大量的人力、物力、财力对脱硫技术进行研究，取得了一系列的成果[2]。
但在脱硫行业也存在一些弊端：烟气在线监测系统不能充分利用，没有完全发挥其效能和作用；我国的脱硫工艺方法过于单一；对于脱硫副产物的处理不够重视，产生了二次污染等等。
二脱硫烟气系统在电厂的运行分析1 关于石灰石-石膏湿法烟气脱硫技术（FGD）原理。
石灰石-石膏湿法烟气脱硫是最常用的脱硫技术，包括三个过程：质量传递、流体输运和热量传递[3]。
具体工艺流程是：烟气经过静电除尘器除尘，然后经过增压风机、烟气换热器GGH冷却后进入吸收塔。
在吸收塔内是以逆流进行洗涤吸收，烟气由下向上流动，Ca（OH）2浆液由上向下流动，并通过喷淋设备进行雾化，使上行气体可与下行浆液充分接触。
经过脱硫后的烟气除去水分后排入大气中，反应后的废水经处理后由下水管道排出[4]。
烟气脱硫系统的自动控制
北京市科委可持续发展科技促进中心目前正与石油大学合作 利用垃圾油制取生物柴油 该项目日前
已经通过立项专家论证
近年来 由于受利益驱动 一些不法分子非法从下水道和泔水中提取垃圾油 并作为食物油低价销售
垃圾油极不卫生 过氧化值 酸价 水分严重超标 属非食用油 一旦食用 将会破坏白血球和消化道黏
机电设备 2003 年第 3 期
25
万方数据
3 系统组成 控制原理及设备选型 3.1 系 统 组 成 及 控 制
图 1 工艺流程及控制图
图 1 为烟气脱硫系统组成及控制 系统采用了 PLC 控制 3.2 流 程 简 介
加碱泵将废液罐或碱罐中的碱液送入调节罐 中 经搅拌机搅拌与水充分混合 形成一定浓度的 碱液 喷液泵将碱液加压后送入喷嘴 经压缩空气 雾化后喷入捕集净化器筒内 与锅炉烟气充分混 合 接触 传质 完成 SO2 的吸收工作 3.3 控 制 原 理
由于使用环境较为恶劣 在设备选型上尽量选 择性能优良 质量可靠的著名品牌产品 虽然工程 造价有所提高 但有利于设备正常稳定运行 减少 了故障维修时间 实践证明 设备的后期维护费用 很低 表 1 列出的是烟气脱硫系统主要控制设备
4 使用效果 一年来 本套系统一直运行稳定 经测定烟色
明显好于未使用前 格尔曼黑度在 0.9 级以下 烟 气中 SO2 去除率实际达到了 68% 质量百分数 烟尘含量下降约 28% 质量百分数 经广州市环
表 １ 烟气脱硫系统主要控制设备
设备名称
型号
生产厂家
变频器
1 FVR-E9S 2 FEN11P11S-4CS
日本 FUJI
可编程控制器 DVP-20EX
台湾台达
可编程控制器 DVP-08XP
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
糖厂烟气脱硫自动控制系统的设计
摘要：我国有不少企业引入了脱硫系统，但其缺陷在于自动化水平不够高，本文针对烟气脱硫工艺进行研究，在此基础上从入口压力控制、吸收塔二氧化硫脱除率、石膏脱水、石灰石浆液密度、吸收塔液位等方面阐述了自动控制系统的功能与原理，使之适合生产过程的实际需求，在很大程度上减少了烟气脱硫的工作量。
关键词：糖厂烟气脱硫自动控制系统
1、引言
随着国家集约型经济理念的日渐深入和环保要求的提升，不少耗煤企业开始重视生产过程中三废治理装置的配备与使用。
为实现制糖企业循环经济的发展和综合效益的提升，一些规模大的糖厂已经在立项技改项目，投资技改环保工程建设及配套工程，其中最重要的就是烟气脱硫工程。
我国的煤资源储量非常丰富，我国的一次能源来源中，煤炭占据主要地位，达四分之三以上。
由于能源结构的不合理，对煤资源使用过于偏重，导致我国环境污染问题日益严重。
煤炭通过燃烧转换为能量，其间排出二氧化硫等气体，严重影响了环境空气质量，所以糖厂的燃煤锅炉烟气脱硫除尘改造工程就显得至关重要。
当前，我国有不少企业均引入了脱硫系统，但其缺陷在于自动化水平不够高，难以达到预期的调节品质。
所以如何设计一套自动化程度高的烟气脱硫控制系统，是一个亟待解决的问题。
本文针对烟气脱硫工艺进行研究，在此基础上从入口压力控制、吸收塔so2脱除率、石膏脱水、石灰石浆液密度、吸收塔液位等方面阐
述了自动控制系统的功能与原理。
本文对于蔗糠煤粉锅炉烟气脱硫装置技改工程项目具有很好的借鉴意义。
2 、烟气脱硫自动控制系统设计
2.1 自动控制系统框架设计
下图所示即为本研究所设计构建的基于工控机和plc的烟气脱硫自动控制系统。
图：基于工控机和plc的烟气脱硫自动控制系统
图中，系统上位机选择的是西门子工控机，选用工控机的目的是增强抗干扰能力；数据处理功能需要通过上位机和下位机的密切配合来实现，因而本研究选取的下位机是西门子plc。
上下位机之间的通讯则通过适配器实现。
为了增强系统自身的安全可靠性，配置美国艾默生的不间断电源。
此外，系统配置的外围设备包括戴尔公司的彩色显示器、惠普打印机。
脱硫系统通过传感器采集信号数据，由plc初步处理后传输至工控机进行显示和分析，相关的操作则通过控制电路与执行机构传输至脱硫系统，实现自动控制。
2.2 脱硫系统模块的功能设计
2.2.1 烟气脱硫系统的入口压力控制设计
为了弥补烟气脱硫系统的压力流失，配置了增压风机模块。
增压风机模块可以结合具体的压力值进行自动或者人工调节，从而把烟气脱硫系统入口压力值控制在限定范围之内。
结合设备旁路档板前后压差的变化来为控制回路的压力值进行反馈，从而使压差尽可能趋近于0。
出于增强烟气脱硫系统压力调节性能的目的，本设计也
把来自糖厂锅炉的负荷实时数据作为调节的前馈参数。
一旦检测到糖厂锅炉的实时负荷变化值达到了临界点，则通过回馈数据启动增压风机的负荷调节程序，从而能够降低从引风机装置到烟气脱硫系统入口处的压力变化值，实现优化烟气压力控制回路调节能力的目的，还能降低烟气压力回路对糖厂锅炉的负面效应。
考虑到增压风机模块能够对锅炉主机组产生一定的扰动，所以以上的设置也对主机风起到保护作用。
2.2.2 烟气脱硫系统脱除二氧化硫的设计
烟气脱硫系统对于二氧化硫的脱除率大小取决于在系统吸收塔里添加的石灰液总量。
在实际操作中，通过对锅炉所拟定的二氧化硫预期脱出效果来确定加入吸收塔的石灰液。
考虑到调节碳酸钙流量的时候会对系统吸收塔浆液的酸碱度产生影响，所以要把浆液的酸碱度控制于合理的区间之中。
当浆液的酸碱度过于偏酸，则结合事先拟定的算法与系数对碳酸钙流量进行提升。
这就表明必须实时对吸收塔的实际酸碱度进行测量与反馈。
此处在石膏排出泵排出管道中布设2套传感器装置，实时测量吸收塔的实际酸碱度，并把酸碱度值和与现拟定的数值进行对比，结合对比结果，由事先的比例积分算法生成具体的酸碱度调节系数，来通过调整调节阀的开度实现此时所需的碳酸钙流量。
2.2.3 烟气脱硫系统石膏脱水控制方案的设计
系统实时测量石膏体的高度，并依此为依据用变频器来对带式过滤器的过滤快慢进行控制。
当碳酸钙液的密度已经趋近所拟定的排
放值的时候，激活石膏排出泵，将其从系统吸收塔里排走，碳酸钙液被排出后，流过石膏漩流模块进行浓缩处理，并将处理完毕的石膏液送至传输机，继续来调整石膏体的高度。
2.2.4 烟气脱硫系统碳酸钙液密度控制方案的设计
碳酸钙液密度控制的启动信号来源于两个参量，分别是（1）浆液的进水量数值；（2）碳酸钙传输模块的传输速度。
在具体控制时，同时监控和对比碳酸钙出口处的浓度值以及进口水流量值，来调节水阀，从而实现对工艺水流量的控制，并进而调节出口密度。
2.2.5 烟气脱硫系统吸收塔液位控制方案的设计
吸收塔以水冷却的方式对热烟气温度进行控制，而气化后流失的水则以除雾器来补充至合理的量。
除雾器通过配置在电动阀门之上的间隔开关控制除雾器的冲洗操作，系统预先设定锅炉吸收塔液位的计算方法，得出除雾器启动的间隔时间，进而控制除雾器的冲洗周期，实现烟气脱硫系统吸收塔液位控制。
3、结束语
实践证明，在糖厂引入烟气脱硫在点控制系统之后，能够达到预期的控制效果，控制系统运行可靠性高，系统管理人员可以准确对工况进行调整，使之适合生产过程的实际需求，在很大程度上减少了烟气脱硫的工作量。
参考文献：
[1]王顺祥.火电厂烟气湿法脱硫自动控制系统探讨与改进[d].
重庆：重庆大学，2006.
[2]邢爱东，曹建军，郭玉梅，等.dcs控制在vasc脱硫法中的应用[j].中国仪器仪表，2004（9）：23-24.
[3]胡蓉.分散控制系统在烟气脱硫系统中的应用[j].四川电力技术，2003（5）：11-12.。
