冷库库板简介

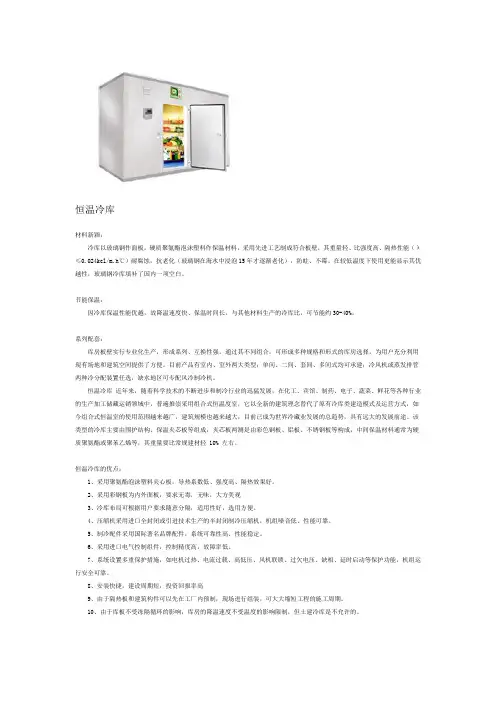

各类冷库以及配件详解

恒温冷库材料新颖:冷库以玻璃钢作面板,硬质聚氨酯泡沫塑料作保温材料,采用先进工艺制成符合板壁,其重量轻、比强度高、隔热性能(λ≤0.024kcl/m.h℃)耐腐蚀,抗老化(玻璃钢在海水中浸泡15年才逐渐老化),防蛀、不霉。
在较低温度下使用更能显示其优越性,玻璃钢冷库填补了国内一项空白。
节能保温:因冷库保温性能优越,故降温速度快、保温时间长,与其他材料生产的冷库比,可节能约30-40%。
系列配套:库房板壁实行专业化生产,形成系列、互换性强。
通过其不同组合,可形成多种规格和形式的库房选择,为用户充分利用现有场地和建筑空间提供了方便。
目前产品有室内、室外两大类型;单间、二间、套间、多间式均可承建;冷风机或蒸发排管两种冷分配装置任选,缺水地区可专配风冷制冷机。
恒温冷库近年来,随着科学技术的不断进步和制冷行业的迅猛发展,在化工、宾馆、制药、电子、蔬菜、鲜花等各种行业的生产加工储藏运销领域中,普遍推崇采用组合式恒温度室,它以全新的建筑理念替代了原有冷库类建造模式及运营方式,如今组合式恒温室的使用范围越来越广,建筑规模也越来越大,目前已成为世界冷藏业发展的总趋势,具有远大的发展前途。
该类型的冷库主要由围护结构、保温夹芯板等组成,夹芯板两测是由彩色钢板、铝板、不锈钢板等构成,中间保温材料通常为硬质聚氨酯或聚苯乙烯等,其重量要比常规建材轻 10% 左右。
恒温冷库的优点:1、采用聚氨酯泡沫塑料夹心板,导热系数低、强度高、隔热效果好。
2、采用彩钢板为内外面板,要求无毒,无味,大方美观3、冷库布局可根据用户要求随意分隔,适用性好,选用方便。
4、压缩机采用进口全封闭或引进技术生产的半封闭制冷压缩机,机组噪音低、性能可靠。
5、制冷配件采用国际著名品牌配件,系统可靠性高、性能稳定。
6、采用进口电气控制组件,控制精度高,故障率低。
7、系统设置多重保护措施,如电机过热、电流过载、高低压、风机联锁、过欠电压、缺相、延时启动等保护功能,机组运行安全可靠。
冷库板安装方案

冷库板安装方案1. 引言冷库板是一种用于冷库墙体和天花板的建筑材料,广泛应用于食品加工、冷链物流等行业中。
本文档将介绍冷库板的安装方案,包括相关工具和材料的准备、具体施工流程和注意事项。
2. 安装准备在进行冷库板安装之前,需要准备以下工具和材料: - 冷库板:根据冷库的尺寸和要求购买合适的冷库板。
- 硅酮密封胶:用于冷库板之间的密封,确保冷库的密封性能。
- 螺丝和螺母:用于固定冷库板。
- 榫头切割工具:用于在冷库板上切割榫头。
- 铝合金角线:用于冷库板的加强和固定。
- 电动螺丝刀:用于快速拧紧螺丝。
3. 施工流程3.1 准备工作在进行冷库板安装之前,必须先确定冷库的尺寸和设计要求,以便购买合适的冷库板。
同时,需要准备好所需的工具和材料。
3.2 安装冷库板以下是冷库板的安装流程: 1. 首先,将冷库板按照设计要求放置在施工区域,确保板材之间的榫头和槽口对齐。
2. 使用榫头切割工具对冷库板进行必要的切割和修整,确保冷库板与墙体或天花板的接触面平整。
3. 在冷库板的接缝处,使用硅酮密封胶进行密封,确保冷库的密封性能。
4. 使用电动螺丝刀拧紧螺丝固定冷库板。
螺丝的选择要适合冷库板的材质和厚度,以确保稳固性。
5. 在冷库板的四周安装铝合金角线,以增加冷库板的稳定性和整体强度。
3.3 完工验收在冷库板安装完成后,应进行完工验收,包括以下内容:- 检查冷库板与墙体、天花板之间的连接是否牢固,无松动现象。
- 检查冷库板的接缝处是否使用密封胶进行密封,确保冷库的密封性能。
- 检查冷库板的表面是否平整,无明显凹凸或裂缝。
- 检查铝合金角线是否牢固,无松动现象。
4. 注意事项•在使用榫头切割工具时,要注意安全,戴好防护眼镜和手套。
•在使用电动工具时,要注意安全,避免发生意外事故。
•在安装冷库板时,要确保冷库板与墙体、天花板之间的接触面干净,并清除杂物。
•在冷库板的接缝处使用硅酮密封胶时,要注意使用合适的胶量,确保密封效果。
聚氨酯冷库板施工方案详解

聚氨酯冷库板施工方案详解聚氨酯冷库板是制造冷库的核心材料,其特点是导热系数低,抗弯强度高,不吸水,不腐烂,耐温范围大,能够最大程度上阻断热度的传播,使冷库更加节能。
而且随着制造业技术的改革,聚氨酯冷库板的制造效率变得十分高效,都是采用的先进的自动化连续生产设备,生产过程均采用电脑自动控制,这使得聚氨酯冷库板的成本价格并不高,易于大面积安装。
下面就让小兔来为大家介绍下聚氨酯冷库板的施工方案吧。
施工准备及注意事项:1.施工前检查是否达到施工要求,达到施工要求后方可施工2.施工顺序严格按照先顶棚、再墙壁、后地面的顺序施工,以防破坏地面保温层。
3.严格控制用料比例为1:1或1:1.4,保温层的厚度要按施工要求,分层喷涂。
4.每道工序,都必须做好施工记录,由施工合作的两方共同验收后,再进行下道工序的操作施工方法:1.墙体板安装:用107胶水和水泥调制粘贴浆料,粘贴聚乙烯丙纶布,首先对墙面、地面、柱子进行清理,注意凡是需要粘贴隔气层的地方都得彻底清理,去除突出的颗粒和块状物,扫除灰尘、打扫干净。
2.涂刷浆料:墙体板安装后,同时搭接8-10cm的丙纶布,在干燥固化的隔气层外面刮涂-层厚度3-5mm厚的粘贴砂浆,并粘贴挤塑保温板,对不同温度的冷库粘贴不同厚度的保温板,并错缝粘贴,注意要先均匀涂上一层浆料后,再粘贴丙纶布。
3.加固:对冷藏库和结冻库的柱子另用专用保温钉加固,具体按照施工规定要求而做。
4.铺网格布:保温板外层拉毛并粉刷抗裂砂浆后铺设300克的网格布,要求搭接处3-5cm搭接,并用16#铁丝做成骑马钉固定,然后再用保温专用钉连接并固定牢固。
5.粉刷:在铺设好的网格布外,再粉刷抗裂砂浆,待基本干燥后第3次面层粉刷抗裂砂浆,做到外表平整,并且压光,总厚度达到7-10mm。
这样聚氨酯冷库板的施工就基本完成了,一般来说聚氨酯冷库板的质量轻,厚度小,样式可自由更改,所以质量的检查是十分的方便的,但是小兔要提醒大家的是尽管聚氨酯冷库板的施工工程并不复杂,但是每一步也是要按照要求严格执行的,不能疏忽大意,项目的完成是团体合作的结果,所以在施工过程中,施工人员要配合施工,协调一致,对于现场安装的器材要轻拿轻放,保护好施工现场。
冷库简介和基本参数解析

冷库简介和基本参数解析
冷库是一种特殊的建筑,它利用人工制冷技术来创造一个温度和湿度受控的环境,用于贮藏各种物品。
冷库通常用于食品、化工、医药、疫苗、科学试验等领域。
根据贮藏物品的不同,冷库的类型和参数也有所不同。
冷库的基本参数包括温度、湿度、容积和制冷方式等。
不同类型的冷库有不同的温度和湿度要求,例如保鲜冷库的温度一般在0-5℃,而冷藏库的温度一般在-5--5℃。
同时,冷库的容积和制冷方式也会因用途而异。
在冷库中,最重要的设备是制冷系统。
制冷系统包括压缩机、蒸发器、冷凝器、膨胀阀等部件,它们通过制冷剂循环来控制冷库的温度和湿度。
在制冷系统中,蒸发器和冷凝器是两个关键部件,它们的作用是吸收和释放热量,从而控制冷库内的温度和湿度。
除了制冷系统外,冷库还需要其他辅助设备,如货架、货盘、保温门、通风机等。
货架和货盘用于存放物品,保温门用于保持冷库内的温度和湿度,通风机用于保持空气流通。
总的来说,冷库是一种重要的贮藏设备,它能够提供恒温恒湿的环境,从而保证物品的品质和安全。
不同类型的冷库适用于不同的用途,选择合适的冷库类型和参数是保证贮藏效果的关键。

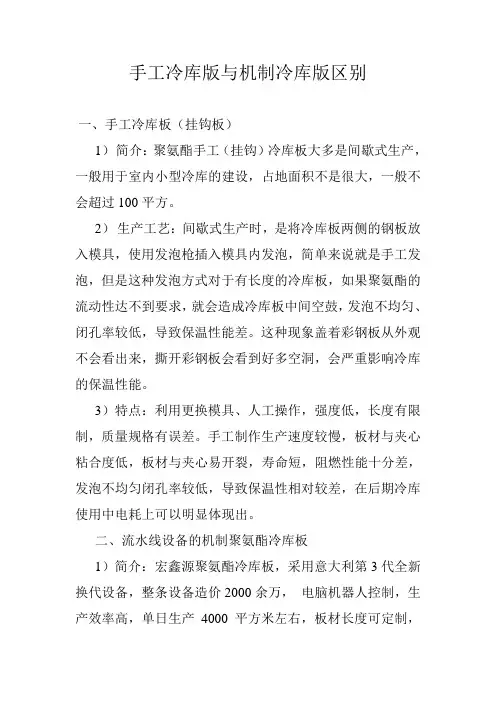

手工冷库版与机制冷库版区别

手工冷库版与机制冷库版区别
一、手工冷库板(挂钩板)
1)简介:聚氨酯手工(挂钩)冷库板大多是间歇式生产,一般用于室内小型冷库的建设,占地面积不是很大,一般不会超过100平方。
2)生产工艺:间歇式生产时,是将冷库板两侧的钢板放入模具,使用发泡枪插入模具内发泡,简单来说就是手工发泡,但是这种发泡方式对于有长度的冷库板,如果聚氨酯的流动性达不到要求,就会造成冷库板中间空鼓,发泡不均匀、闭孔率较低,导致保温性能差。
这种现象盖着彩钢板从外观不会看出来,撕开彩钢板会看到好多空洞,会严重影响冷库的保温性能。
3)特点:利用更换模具、人工操作,强度低,长度有限制,质量规格有误差。
手工制作生产速度较慢,板材与夹心粘合度低,板材与夹心易开裂,寿命短,阻燃性能十分差,发泡不均匀闭孔率较低,导致保温性相对较差,在后期冷库使用中电耗上可以明显体现出。
二、流水线设备的机制聚氨酯冷库板
1)简介:宏鑫源聚氨酯冷库板,采用意大利第3代全新换代设备,整条设备造价2000余万,电脑机器人控制,生产效率高,单日生产4000平方米左右,板材长度可定制,
只要在运输允许范围内都可以生产,产品主要用于大、中型冷库工程等。
2)生产工艺:聚氨酯冷库板设备全长200米左右,全程电脑操控,质量精良、无误差,采用高压发泡进口原材料,使得粘合度特高,寿命长,聚氨酯的闭孔率在98%以上,导热系数≤0.024W/(m.K),由于其严密的发泡体系,整个发泡过程均匀,测各点密度基本一致,保温效果远远超于手工板材。
冷库技术规格

冷库技术规格冷库包含常温冷库及低温冷库两部分(一)常温冷库1.体积:≥40m3,库内高2.2米。
2.库板:内外面采用不锈钢板,型号304不锈钢,厚度≥0.5mm,内部为聚氨酯高压发泡保温层,发泡均匀,密度为40-45kg/m3。
库板厚度≥100mm 。
板与板之间用锁紧钩连接。
3.库门:外开或推拉,有门锁。
4.制冷机组:原装进口冷库一体机(推荐意大利进口尤尼布冷库一体机),能根据环境温度自动控制降温和升温,自动除霜。
有报警装置,采用环保型制冷剂。
5.库温:2℃-8℃,(环温40℃或0℃),在环境温度较低时具有升温功能,在环温32℃时,降温速度应符合国标。
6.测温:配温度记录仪,无需通过电脑数据可即时打印(热敏)。
(二)低温冷库1.体积:≥20m3。
2.库板:内外面采用不锈钢板,型号304不锈钢,厚度≥0.5mm,内部为聚氨酯高压发泡保温层,发泡均匀,密度为40-45kg/m3。
库板厚度≥100mm 。
板与板之间用锁紧钩连接。
3.库门:外开或推拉,有门锁。
门框配电热装置。
4.制冷机组:原装进口冷库一体机(推荐意大利进口尤尼布冷库一体机),能自动控温,自动除霜。
有报警装置,采用环保型制冷剂。
5.库温:≤-25℃。
(环温40℃),在环温32℃时,降温速度应符合国标。
6.测温:配温度记录仪,无需通过电脑数据可即时打印(热敏)。
(三)配套设施1.电源:380V,三相五线制。
2.库灯:门关灯灭,门开灯亮。
3.常温库和低温库:配风幕机,开关与库灯联动。
4.常温库和低温库:配垫底木条,尺寸:50mm×100mm×冷库宽度,木条间距≤400mm,需要做防腐处理。
5.要有设计方案,含安装图和电路图等。
聚氨酯冷库保温板知识汇总

了锁扣,在安装使用的时候,两块板的阴阳槽内 埋 入 的 锁 扣 相 互 搭 接 ………..9、聚氨酯冷库板
的特点及性能参数聚氨酯冷库板特点:凹凸槽结
会觉得当初认为是苦难的学习生涯现如今却成为了向往,而愈
构,提高了板材接缝处绝缘气密性,专为冷藏室、
仓库设计。板材均匀稳固,隔热性能、防水性能
会觉得当初认为是苦难的学习生涯现如今却成为了向往,而愈
墙板与钢架的加固,吊顶板与构架的吊装,均配
有专用组合附件和特别形式,以确保冷库绝缘气
密、牢固安全。每块预制板四周均埋有高强度锁 具,组装十分方便。8、什么是聚氨酯冷库板前 面所谈的聚氨酯彩钢板也可以用作冷库板,但是
大多数冷库板与之不同之处是在板材里面嵌入
材,简单介绍下其他冷库保温材料。6、彩钢生 产的聚氨酯冷库板中用到的聚氨酯硬泡主要原 料有哪些聚氨酯冷库板中用到的聚氨酯硬泡主
要原料有哪些呢?大多情况下,硬泡生产使用的
原料有两种。一是异氰酸酯,常用的异氰酸酯是
多苯基甲烷多异氰酸酯,其官能度一般在 2.5~3.2 之间,也被标识为 MDI 或 PAPI,俗称黑 料。7、聚氨酯冷库板安装墙板与顶板的搭接,
会觉得当初认为是苦难的学习生涯现如今却成为了向往,而愈
钢板的表面喷涂是否有其他特殊要求。3、聚氨
酯冷库板吊顶板安装施工工艺。聚氨酯冷库板吊
顶板采用钢檩条吊挂,为保证顶板的完整性,尽 量避免切割聚氨酯冷库板,每块冷库板的宽度尺 寸应与冷库顶部管路或吊挂位置相对应。安装时
严格按照排板图中标明的序号进行安装。4、金
聚氨酯冷库板知识汇总 1、聚氨酯冷库板墙面板安装施工工艺聚氨 酯冷库板墙面板安装应严格按照安装规范及排
冷库保温板参数范文

冷库保温板参数范文1.厚度:冷库保温板的厚度通常为20-200mm,可根据冷库的保温要求和环境温度选择适当厚度。
较厚的保温板可以提供更好的隔热效果,但也会增加成本。
2.尺寸:冷库保温板的常见尺寸为1200x600mm、1200x2400mm等,也可根据需要定制其他尺寸。
通常情况下,尺寸越大,安装速度越快,但在运输和搬运时会面临更多困难。
3.密度:冷库保温板的密度通常介于30-50kg/m³之间,高密度的保温板可能提供更好的保温性能,但也会增加重量和成本。
选择适当的密度可以在保证保温性能的同时控制成本和重量。
4.导热系数:冷库保温板的导热系数是评价其隔热性能的重要指标,通常表征为λ值,单位为W/(m·K)。
导热系数越小,保温性能越好。
常见的导热系数为0.02-0.05W/(m·K)之间,选用导热系数低的保温板可有效减少热量传导,提高冷库的保温效果。
5.耐火性能:冷库保温板的耐火性能也是一个关键参数,特别是在防火要求较高的环境中。
耐火等级一般根据国家标准划分为A级、B1级和B2级,A级为最高等级,B2级为最低等级。
选择符合要求的耐火等级的保温板可以保证冷库在火灾情况下的安全性。
除了上述主要参数外,还有一些次要参数也需要考虑,如保温板的吸水率、强度、施工便利性、环保性等。
高吸水率可能会影响保温板的保温性能,因此需要选择低吸水率的保温板。
保温板的强度影响它的使用寿命和抗压能力,通常需要选择强度较高的保温板。
施工便利性和环保性也是需要考虑的因素,选择安装方便、符合环保标准的保温板可以提高工作效率和减少对环境的影响。
总的来说,选择合适的冷库保温板需要综合考虑保温要求、环境温度、成本预算等因素。
根据具体情况,选择符合要求的厚度、尺寸、密度、导热系数、耐火性能等参数的冷库保温板可以有效提高冷库的保温效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2、冷库板长度(mm)由于连续成型生产,板长可根据工程 需要确定,限于运输原因一般不宜超过12000
3、冷库板宽度ห้องสมุดไป่ตู้mm)拼接式1200,插接式1200、1150
聚氨酯夹芯板
1、冷库板以良好隔热性能的轻质聚氨酯为内心 材料,外面由SII、PVC彩钢板、不锈钢板构成的 夹板式库板,可以降低由于内外温差而产生的传 热,以达到冷冻、冷藏系统的最大效率。
冷库库板简介
--济南库德
基本介绍
冷库板,一般是由厂家预先生产的,具有固定的长度、 宽度和厚度,高、中温冷库一般选用10厘米厚的板块,低温 库及冻结库一般选用12厘米或15厘米厚的板块;所以如果不是 预定的库板,采购时就要注意库板的密度和钢板的厚度,正 规厂家钢板厚度一般要在0.4MM以上,冷库库板发泡密度按 照国家标准是每立方米在38KG~40KG/立方米。
聚苯乙烯夹芯板
聚苯乙烯泡沫塑料夹心板是由彩色钢板作表层,闭孔阻 燃的聚苯乙烯泡沫塑料做芯材,通过自动化连续成型机 将彩色钢板压型后用高强度粘合而成的一种高效机构材 料。
聚苯乙烯泡沫塑料分为模塑聚苯板(EPS)和挤塑聚苯 板(XPS)板两种,与EPS板材比,XPS板是第三代硬 质发泡保温材料,从工艺上它克服EPS板繁杂的生产工 艺,具有EPS板无法替代的优越性能。
库板选用
a. 150mm库板:天地板厚度为150mm 立板厚度为160mm、100mm 适用于-25℃~-45℃的保温条件 b. 100mm库板:天地板厚度为100mm 立板厚度为110mm 适用于0℃~-25℃的保温条件 c. 60mm库板:天地板及立板均为厚度为60mm 适用于0℃以上的保温条件
2、冷库板厚度规格:60、75、100、120、150、 175mm、200mm、300mm
3、冷库板库板尺寸规格:标准化的库板宽为960 mm,高度为2米至10米。(另:根椐特殊要求还可 特别定制)
4、聚氨酯冷库板以轻质聚氨酯作为冷库板的内 心材料,聚氨酯的好处就是隔热性能非常的良好, 从而使冷库更加的节能,提高冷库的工作效率。 冷库板具有耐腐蚀、抗老化、阻燃、无毒、轻质 价廉、坚固耐压、平安可靠、外形美观、操作方 便、使用寿命长、卫生等特点。
结果
两种库板均为当前冷库常用保温材料,均具有重量 轻、强度高、耐腐蚀、抗老化、防蛀、无毒、不发 霉等优点。
聚氨酯保温板同规格相比较于聚苯乙烯保温板价格 贵20元左右,但保温性能好。另外聚苯乙烯保温板 易变形,稳定性差。 聚氨酯保温板应用范围越来越广泛。
Thank you!
种类
w聚e苯lco乙m烯e泡to沫u塑se料these PowerPoint templates, New Content design, 10 years experience
防护材料
冷库板的防护材料主要有以下种: A、压花铝板 B、不锈钢板 C、彩锌钢板 D、盐化钢板 另外:双面可任意组合定制
冷库板的2个标准
JB/T 6527-2006 -----组合冷库用隔热夹芯板
JB/T 6527-1992 -----组合冷库用隔热夹芯板技术条件
种类
w硬e质lco聚m氨e酯to泡u沫se塑th料ese PowerPoint templates, New Content design, 10 years experience
两种库板比较
特点:具有质轻、隔热性能好、耐低温等优点。但其吸水性大,并有冷缩现 象,施工时需用粘结剂剪贴。如用石油沥青粘帖,沥青温度必须严格控制, 温度过低粘不牢,温度过高会使泡沫塑料熔化。用于冷库隔热的聚苯乙烯泡 沫塑料,还要求制品具有自熄性能,以符合小房的阻燃要求。
特点:这是一种可以现场发泡的隔热材料,具有气泡小、密度小、质轻、强 度高、隔热效果好、成形工艺比较简单等特点,在国内已被广泛应用于冷库 等工程。它既可预制成形,又可现场喷涂或灌注,可使保温层整体无缝隙密 封,不存在“冷桥”跑冷现象,是一种目前推广使用且很有发展前途的隔热 材料。这种材料同样要求具有阻燃性能,其氧指数指标按规定不得小于26。
