专题训练[特殊方法测电阻]▶类型一伏阻法测电阻方法诠释:在测量电阻过程中缺少电流表时,无法直接测量通过待测电阻R x的电流,因此要将待测电阻R x与已知阻值的电阻R0连接成串联电路,利用电压表分别测出R0、R x两端的电压U0、U x,然后利用串联电路的电流规律间接测量出通过R x的电流I x=I0=U0R0,最后利用R x=U xI x =U x UR0=U x R0U0求出待测电阻R x的阻值。
1.用电压表和已知阻值的电阻测定值电阻R x的阻值,在测量时,如图图ZT6-1所示,将待测电阻与已知阻值的电阻串联,用电压表V1测出已知阻值的电阻R0两端的电压U1,用电压表V2测出R x两端的电压U2,则通过R0的电流I=,R x=。
图ZT6-12.利用如图图ZT6-2所示的电路可测量未知电阻R x的阻值,其中R为已知电阻。
图ZT6-2(1)①闭合开关S1、S2,记下电压表的示数U1;②闭合开关S1、断开S2,记下电压表的示数U2;③R x=(表达式用测量量与已知量表示)。
(2)实验中,若由于某个元件出现故障(短路或开路),导致电压表的示数U1=U2=6 V,则该元件及故障可能是。
3.某同学在没有电流表的情况下,利用电压表和已知阻值的定值电阻R0,测量未知电阻R x的阻值,图ZT6-3中不能测出R x阻值的电路图是。
图ZT6-34.利用如图图ZT6-4所示的电路测定未知电阻R x的阻值,电路中电源电压未知,电压表的量程可根据需要任意选用,滑动变阻器最大阻值为R0。
图ZT6-4(1)实验步骤如图下:A.根据电路图正确连接实物,检查无误后,闭合开关S;B.把滑动变阻器的滑片移动到a端,读出电压表的示数U a;C. ;D.整理实验器材。
(2)利用所测量的物理量可知,电源电压为。
(3)利用所测量的物理量和已知量R0推导出R x的表达式为R x=。
5.[2020·日照]丽丽为了较精确地测出待测电阻R x的阻值,根据老师提供的下列实验器材,设计了如图图ZT6-5甲所示的实物连接电路,老师提供的实验器材:图ZT6-5A.待测定值电阻R x:阻值在45~50 Ω之间;B.定值电阻R0:阻值为30 Ω;C.电压表V:量程0~3 V;D.滑动变阻器:规格为“20 Ω 2 A”;E.滑动变阻器:规格为“100 Ω1.5 A”;F.电源:电源电压恒为4.5 V;G.开关及导线若干。
15.3“伏安法”测电阻练习+++2024-2025学年沪科版九年级全一册物理

2024年沪科版九年级物理课后练习15.3 “伏安法”测电阻一.填空题(共10小题)1.学习小组利用“伏安法”测未知定值电阻R x 阻值实验中,三次实验测得电阻分别为8.8Ω、9.0Ω、9.2Ω,则记录实验结果为R x = Ω,本实验完成3次测量的好处是 。
2.小明利用如图所示电路测量未知电阻,连接好最后一根导线电流表指针立即偏转,没超量程,则小明在连接电路前 ;实验时,他移动滑动变阻器,多次测量求R x 的目的是为了 。
(第2题图) (第3题图) (第4题图) (第5题图)3.小张用如图所示的电路测量小灯泡的电阻,电流表和电压表选用小量程。
闭合开关前,将滑动变阻器的滑片移到最右端的目的是 。
闭合开关,她发现灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是 。
4.小红设计了如图所示的实验电路,测电阻R x 的阻值,图中R 为电阻箱:①开关接a,调节电阻箱和滑动变阻器滑片至适当位置,使电流表示数为I ,记下电阻箱示数R 1;②开关接b,保持滑动变阻器滑片位置不变,调节电阻箱使电流表示数仍为I ,记下电阻箱示数R 2;则R x =(用所测物理量符号表示);若开关接b 时,滑动变阻器滑片不小心向左移动了少许,测出的待测电阻值将 (选填“偏大”或“偏小”)。
5.有额定电压均为6V 的甲、乙两只灯泡,测得其I-U 特性曲线如图所示。
正常发光时甲灯泡的电阻 (选填“>”“=”或“<”)乙灯泡的电阻;若将两灯泡并联在电压为6V 的电路中,则干路电流为 A ;若现将两灯泡串联后接在电源两端,要使其中一个灯泡正常发光,电源电压为 V 。
6.小红用图示电路测量未知定值电阻R X 的阻值,图中R 为电阻箱,S 为单刀双掷开关(可置于“a”或“b”位置),R P 为滑动变阻器。
主要实验操作如下: (1)连接实物,将电阻箱的阻值调至最大; (2)把开关S 接(选填“a”或“b”)位置,调节滑动变阻器的滑片后,读出电流表的示数I ; (3)把开关S 接另一位置,调节 ,使电流表的示数仍为I ; (4)读出 ,即可知道R x 的阻值。
2024秋九年级物理全册第十五章探究电路专题训练四特殊方法测电阻习题新版沪科版

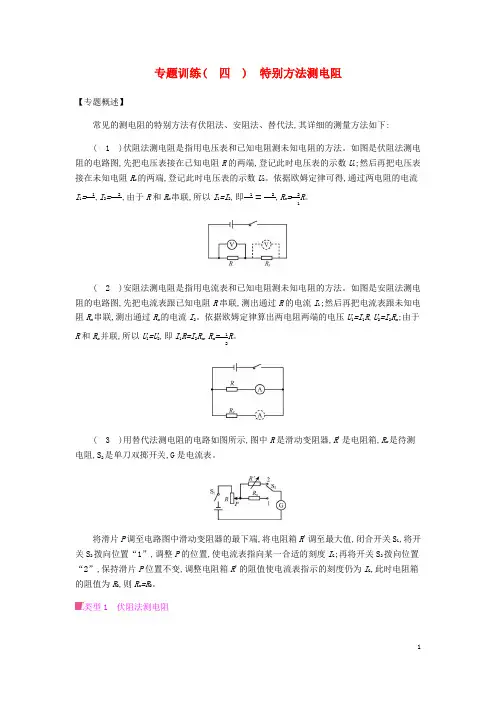

专题训练( 四 ) 特别方法测电阻【专题概述】常见的测电阻的特别方法有伏阻法、安阻法、替代法,其详细的测量方法如下:( 1 )伏阻法测电阻是指用电压表和已知电阻测未知电阻的方法。
如图是伏阻法测电阻的电路图,先把电压表接在已知电阻R的两端,登记此时电压表的示数U1;然后再把电压表接在未知电阻R x的两端,登记此时电压表的示数U2。
依据欧姆定律可得,通过两电阻的电流I1=U1U ,I2=U2U U,由于R和R x串联,所以I1=I2,即U1U=U2U U,R x=U2U1R。
( 2 )安阻法测电阻是指用电流表和已知电阻测未知电阻的方法。
如图是安阻法测电阻的电路图,先把电流表跟已知电阻R串联,测出通过R的电流I1;然后再把电流表跟未知电阻R x串联,测出通过R x的电流I2。
依据欧姆定律算出两电阻两端的电压U1=I1R,U2=I2R x;由于R和R x并联,所以U1=U2,即I1R=I2R x,R x=U1U2R。
( 3 )用替代法测电阻的电路如图所示,图中R是滑动变阻器,R'是电阻箱,R x是待测电阻,S2是单刀双掷开关,G是电流表。
将滑片P调至电路图中滑动变阻器的最下端,将电阻箱R'调至最大值,闭合开关S1,将开关S2拨向位置“1”,调整P的位置,使电流表指向某一合适的刻度I G;再将开关S2拨向位置“2”,保持滑片P位置不变,调整电阻箱R'的阻值使电流表指示的刻度仍为I G,此时电阻箱的阻值为R0,则R x=R0。
类型1 伏阻法测电阻1.小雨想利用如图所示的电路测量未知电阻R x的大小( R0阻值已知 )。
下面是他的试验过程,请你帮他完成试验。
( 1 )试验步骤:①闭合开关S和S2,断开S1,读出此时电压表的示数为U1;②闭合开关S和S1,断开S2,读出此时电压表的示数为U2;;③未知电阻R x的表达式:R x=( U1-U2 )U0U2( 2 )试验后小雨又将开关S2换成了一个电压表,当闭合开关S和S1时,发觉电路中两个电压表的指针偏转角度相同。
九年级物理全册第十五章探究电路专题训练(四)特殊方法测电阻习题(新版)沪科版

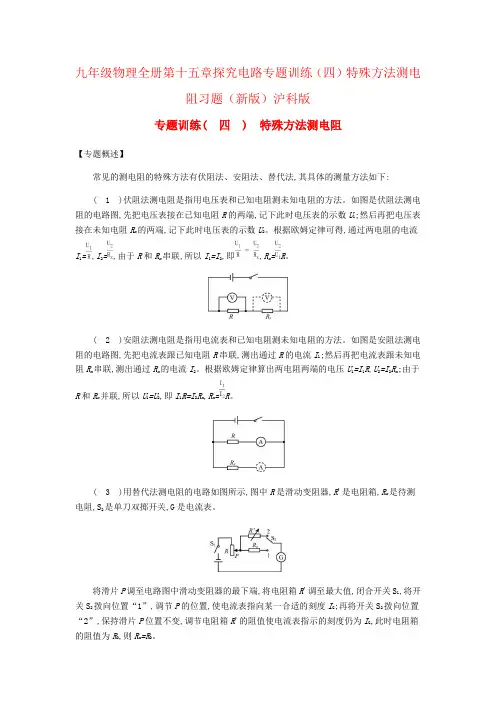

九年级物理全册第十五章探究电路专题训练(四)特殊方法测电阻习题(新版)沪科版专题训练( 四 ) 特殊方法测电阻【专题概述】常见的测电阻的特殊方法有伏阻法、安阻法、替代法,其具体的测量方法如下:( 1 )伏阻法测电阻是指用电压表和已知电阻测未知电阻的方法。
如图是伏阻法测电阻的电路图,先把电压表接在已知电阻R的两端,记下此时电压表的示数U1;然后再把电压表接在未知电阻R x的两端,记下此时电压表的示数U2。
根据欧姆定律可得,通过两电阻的电流I1=,I2=,由于R和R x串联,所以I1=I2,即,R x=R。
( 2 )安阻法测电阻是指用电流表和已知电阻测未知电阻的方法。
如图是安阻法测电阻的电路图,先把电流表跟已知电阻R串联,测出通过R的电流I1;然后再把电流表跟未知电阻R x串联,测出通过R x的电流I2。
根据欧姆定律算出两电阻两端的电压U1=I1R,U2=I2R x;由于R和R x并联,所以U1=U2,即I1R=I2R x,R x=R。
( 3 )用替代法测电阻的电路如图所示,图中R是滑动变阻器,R'是电阻箱,R x是待测电阻,S2是单刀双掷开关,G是电流表。
将滑片P调至电路图中滑动变阻器的最下端,将电阻箱R'调至最大值,闭合开关S1,将开关S2拨向位置“1”,调节P的位置,使电流表指向某一合适的刻度I G;再将开关S2拨向位置“2”,保持滑片P位置不变,调节电阻箱R'的阻值使电流表指示的刻度仍为I G,此时电阻箱的阻值为R0,则R x=R0。
类型1 伏阻法测电阻1.小雨想利用如图所示的电路测量未知电阻R x的大小( R0阻值已知 )。
下面是他的实验过程,请你帮他完成实验。
( 1 )实验步骤:①闭合开关S和S2,断开S1,读出此时电压表的示数为U1;②闭合开关S和S1,断开S2,读出此时电压表的示数为U2;③未知电阻R x的表达式:R x=;( 2 )实验后小雨又将开关S2换成了一个电压表,当闭合开关S和S1时,发现电路中两个电压表的指针偏转角度相同。
沪科版九上物理15章小专题(5)特殊方法测电阻作业含答案

2.并联电路中利用电流表测量出通过已知阻值的定 值电阻的电流,利用U=IR 可求出电压,这就相当 于电压表。
测电阻的特殊方法:
实验方法 安阻法 伏阻法
电路图
直接测得物理量
计算电阻的表 达式
先闭合S1,断开S2,测 出通过R0的电流I0;再 断开S1,闭合S2,测出
测出通过R0的电流I2
计算电阻的 表达式
实验方法 等效替代法
电路图
直接测得物理表的示数 为I;将开关S接在b 点,调节电阻箱, 使电流表的示数仍 为I,读出电阻箱的
示数R
Rx=R
通过Rx的电流Ix
闭合开关S1和S2,记下 电压表示数U1;再断开 开关S2,闭合开关S1,
记下电压表示数U2
实验方法 电路图 双伏法 双安法
直接测得物理量
将电压表V1并联接在Rx 两端,测出电阻Rx两端 的电压U1;将电压表V2 并联接在R0两端,测出 电阻R0两端的电压U2 将电流表A1接在电阻Rx 所在支路,测出通过Rx 的电流I1;将电流表A2 接在电阻R0所在支路,
沪科版九年级物理全一册基础练习题 “伏安法”测电阻

《“伏安法”测电阻》基础练习1.用伏安法测导体电阻的实验中,连接电路时,以下哪项要求是没有必要的A. 连接滑动变阻器的时候,应该使滑片位于变阻器阻值最大的位置B. 连接开关时,应该先将开关断开C. 开关应该在靠近电源、电流流出的一端,即接在电源的正极上D. 电压表应与待测电阻并联,电流表应与待测电阻串联,并使电流从正接线柱流进,由负接线柱流出2.在“测量电阻”的实验中,下列说法正确的是A. 实验原理是欧姆定律B. 滑动变阻器的作用是保持用电器两端电压不变C. 定值电阻的电压、电流关系图象是一条曲线D. 实验必须测量三组数据3.如图是四位同学设计的用伏安法测电阻R的电路图,其中正确的是A. B.C. D.4.在“伏安法测电阻”的实验中,关于滑动变阻器作用的下列说法中正确的是A. 控制电源的电压,以免损坏电压表B. 改变电阻两端的电压和电路中的电流,实现多次测量C. 使电压表和电流表的读数更加准确D. 只能使电阻两端的电压升高,电阻中的电流变大5.用“伏安法测电阻”的实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了的图象,如图甲、乙所示对于图象的分析,以下说法错误的是A. 由甲图可知,定值电阻的阻值为B. 由甲图可知,电阻不随其两端的电压和导体中的电流而改变C. 为了减小误差,应该用多次测量的方法,计算小灯泡的电阻D. 由乙图及实验现象可知:小灯泡的电阻随灯丝温度的增加而增大6.某同学利用下图所示的电路做“伏安法测电阻”的实验,已知电源电压恒为6V,滑动变阻器标有“”字样,实验中该同学填写的实验数据如表所示。
下列关于实验的几种说法中正确的是序号“1”的实验数据不是本实验中测得的序号“4”的实验中,滑动变阻器与待测电阻的阻值之比为2:1序号“2”和“5”的实验数据表明待测电阻R,不是定值电阻仅用该同学的实验器材就能探究电流与电压的关系A. B. C. D.7.在“用伏安法测电阻”的实验中,下列注意事项中,没有必要的是:A. 接电路时,先断开开关B. 应从电源的正极开始连线,开关应靠近电源的正极C. 在无法估计被测电阻大小时,电流表、电压表应选用较大的量程D. 将变阻器连入电路时,滑片应放在变阻器阻值最大的位置上8.某同学指出:在用伏安法测量电阻值的实验中,连接电路时,必须注意下列几点,你认为其中不必要的一条是A. 向电路中连接变阻器时,应该使滑片位于变阻器阻值最大位置B. 向电路中连接开关时,应该先将开关断开C. 开关应该接在靠近电源电流流出的一端D. 电压表应与待测电阻并联,电流表应与待测电阻串联9.某同学利用下图所示的电路做“伏安法测电阻”的实验,已知电源电压恒为6V,滑动变阻器标有“,1A”字样,实验中该同学填写的实验数据如下表所示。
沪科版九年级物理上册 专训5:测电阻——安阻法【新版】

专训5:测电阻——安阻法安阻法:用电流表和阻值已知的定值电阻来测量电阻的方法;常采用并联的方法来间接测量电压。
安阻法测电阻——基本方案1.晓亮利用阻值为R0的定值电阻和一只电流表测量未知电阻R x的阻值。
他选择了满足这个实验要求的器材,并连接了部分实验电路。
(第1题图)(1)为了测出电阻R x的阻值,请添加一根导线完成如图所示的实验电路的连接。
(2)开关S1、S2都闭合时,电流表的示数为I1;只闭合开关S2时,电流表的示数为I2。
请用I1、I2和R0表示R x,则R x=____________。
2.为了测定一个待测电阻R x的阻值,实验室提供如下器材:电池、电流表A1、电流表A2、滑动变阻器R、定值电阻R0、开关S、导线若干。
小李同学用所提供的器材,设计了如图甲所示的电路图。
(第2题图)(1)请根据设计的电路图,在实物图乙中用笔画线代替导线,把连接图补充完整。
(2)闭合开关前滑动变阻器的滑片P应调到________(填“a”或“b”)端。
(3)实验中调节滑动变阻器的滑片P到某一位置,记录下此时电流表A1、A2的示数分别是I1和I2,则待测电阻R x的表达式:R x=________________。
3.(中考·曲靖)实验小组要得到R x的值,但是手边只有两个开关,一个未知电压的电源,一个阻值为10 Ω的定值电阻R0和一只电流表及导线若干,他们设计了如图所示电路。
(1)根据电路图进行连接时,开关应处于________状态。
(2)当S1闭合、S2断开时,电流表示数为0.2 A。
(第3题图)(3)当开关S1、S2都闭合时,电流表指针超过了0~0.6 A的量程,改接大量程后,电流表指针恰与第(2)步读数时指针所指的位置相同,此时电流表示数为____________A。
(4)若电源电压不变,根据上述数据计算出R x=________ Ω。
安阻法测电源内阻4.(中考·泰安)某同学在课外研究性学习中发现,一些不能用做电源使用的旧干电池仍然存在较大的电压。
沪科版九年级全册物理 15.3“伏安法“测电阻 同步测试(含解析)

15.3“伏安法“测电阻同步测试一.选择题1.用伏安法测电阻时,某同学列出了下列注意事项,其中没有必要的是()A.连接电路时,应从电源的正极开始连线B.连接电路时,电键应始终处于断开状态C.使用电压表和电流表时要选择量程D.电路连接好后,应先用电键试触2.用伏安法测导体电阻的实验中,连接电路时,以下哪项要求是没有必要的()A.连接滑动变阻器的时候,应该使滑片位于变阻器阻值最大的位置B.连接开关时,应该先将开关断开C.开关应该在靠近电源、电流流出的一端,即接在电源的正极上D.电压表应与待测电阻并联,电流表应与待测电阻串联,并使电流从正接线柱流进,由负接线柱流出3.图为某同学在做电学实验时的电路的一部分,根据此电路图,你可以判断该同学正在做的实验是()A.肯定是测定小灯泡的电功率B.肯定是测定小灯泡的灯丝电阻C.肯定是研究小灯泡的电流、电压关系D.以上三个实验均有可能4.在“用伏安法测电阻”的实验中,下列注意事项中,没有必要的是()A.接电路时,先断开开关B.应从电源的正极开始连线,开关应靠近电源的正极C.在无法估计被测电阻大小时,电流表、电压表应选用较大的量程D.将变阻器连入电路时,滑片应放在变阻器阻值最大的位置上5.在测量小灯泡电阻的实验中,小明设计了图所示的三个电路图,正确的是()A.甲、丙B.乙、丙C.甲、乙D.甲、乙、丙6.在用伏安法测电阻的实验中,某同学列出下列几条注意事项,其中没有必要的是()A.连接电路过程中,开关始终是断开的B.应从电源正极开始接线,开关应靠近电源正极C.使用电表前要选择量程,调零D.不准用导线将电源正、负极直接连在一起7.在用伏安法测电阻的实验中,连接电路正确的是()A.开关断开或闭合都可以B.连接滑动变阻器时,应该使滑片置于接入电路的阻值最大处C.接线时,必须从电源正极开始,开关要靠近电源正极D.在实验结束时,只要把变阻器滑片再置于电阻值最小位置即可8.某同学利用下图所示的电路做“伏安法测电阻”的实验,已知电源电压恒为8V,滑动变阻器标有“20Ω,1A”字样,实验中该同学填写的实验数据如表所示。
